В высокоточной обработке на станках с ЧПУ, при изготовлении оснований пресс-форм или оснастки выбор алюминиевой формовочной плиты имеет решающее значение. Часто сравнивают два распространенных материала — алюминиевую плиту марки 6061 и хорошо известную литую плиту MIC-6. Хотя они имеют отработанную конструкцию и широко применяются в промышленности, понимание различий в их характеристиках, структуре и стоимости поможет вам сделать выбор, более подходящий для вашего проекта.
Обзор материалов: что такое 6061 и MIC-6?
Алюминиевый сплав 6061 — это термообработанный и упрочненный деформированный алюминиевый сплав (состояние T6/T651), обладающий хорошей прочностью, технологичностью и свариваемостью. Он широко используется в конструкционных деталях, прецизионной обработке и даже в качестве высококачественного материала для литейных форм.

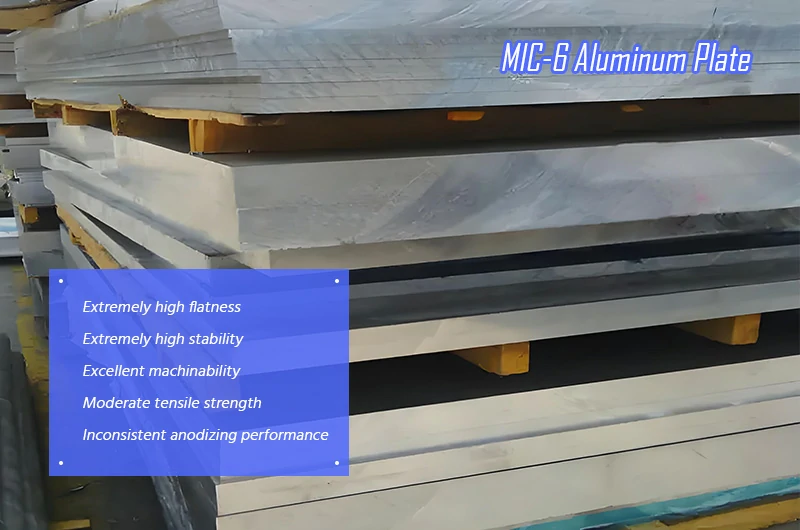

MIC-6® — это литая алюминиевая инструментальная плита, производимая компанией Arconic (ранее Alcoa), известная своей превосходной плоскостностью и стабильностью размеров, и являющаяся распространенным продуктом на рынке традиционной оснастки.
- Посмотреть подробную информацию о продукте «Плита для литья из алюминия 6061» на странице
- Посетите страницу с обзором продукции Chalco Aluminum Tooling Plates.
Сравнение характеристик: 6061 против MIC-6
| проект | Литая пластина MIC-6 | Алюминиевая пластина 6061 (T6/T651) |
| Тип материала | Литой алюминий (запатентованная формула) | Деформированный алюминий (система Al-Mg-Si) |
| Плоскость | Очень высокая (±0, 005 дюйма/фут) | Высокая (до ±0, 005 дюйма/фут, в зависимости от условий и обработки) |
| Размерная стабильность | Очень высокий показатель (хорошая долговременная стабильность) | Превосходная устойчивость в ненапряженном состоянии |
| Технологичность | Превосходно, подходит для высокоточной обработки. | Отлично подходит для станков с ЧПУ, нарезания резьбы, сверления, других традиционных технологических процессов. |
| предел прочности | Средний (~165 МПа) | Более высокие значения (T6/T651 может достигать 240–310 МПа) |
| Характеристики анодирования | Неравномерный, иногда неравномерный цвет | Отлично подходит для традиционного и твердого анодирования. |
| Свариваемость | В целом, не рекомендуется. | Отлично подходит для MIG/TIG сварки. |
| Доступность | Ограниченные по размеру, зависят от импорта. | Широкий выбор размеров, поддержка индивидуальной настройки и крупномасштабные поставки. |
| расходы | Высокая (очевидная премия за бренд) | Более экономичное решение, особенно подходящее для крупномасштабных проектов. |
MIC-6 изготавливается методом литья, поэтому пластина обладает чрезвычайно высокой плоскостностью и низким внутренним напряжением после выхода с завода, что делает её подходящей для высокоточных приспособлений и контрольно-измерительных платформ. Однако её прочность низка, а совместимость с обработкой поверхности плохая, поэтому она не подходит для анодирования или использования в конструкциях с высокими нагрузками.
Алюминиевая пластина 6061 , особенно литая, термообработанная по технологиям T6/T651 и подвергнутая снятию напряжений (например, литая инструментальная пластина, поставляемая компанией Chalco), обладает высокой прочностью, хорошей технологичностью и плоскостностью. Она также допускает вторичную обработку, такую как анодирование, электрофорез, сварка и т. д., и отличается выдающейся экономической эффективностью.
Различия в структуре производства и принципах технологических процессов.
MIC-6 — это литая алюминиевая пластина, полученная методом непрерывного литья с последующим охлаждением. Она имеет однородную структуру зерен и низкое внутреннее напряжение, что обеспечивает превосходную плоскостность и стабильность размеров.
6061 — это горячекатаная или кованая алюминиевая пластина. После обработки раствором и искусственного старения (T6/T651) она обладает более высокой прочностью и долговечностью. После снятия напряжений и плоскостной обработки литая инструментальная пластина из 6061 может достичь плоскостности, сравнимой с MIC-6, при этом обладая более высокой структурной прочностью и коррозионной стойкостью, и подходит для более сложных условий эксплуатации.
Рекомендуемые сценарии использования и области применения в промышленности
| Рекомендации по применению в промышленности | ||
| Тип приложения | Рекомендуемая плата | причина |

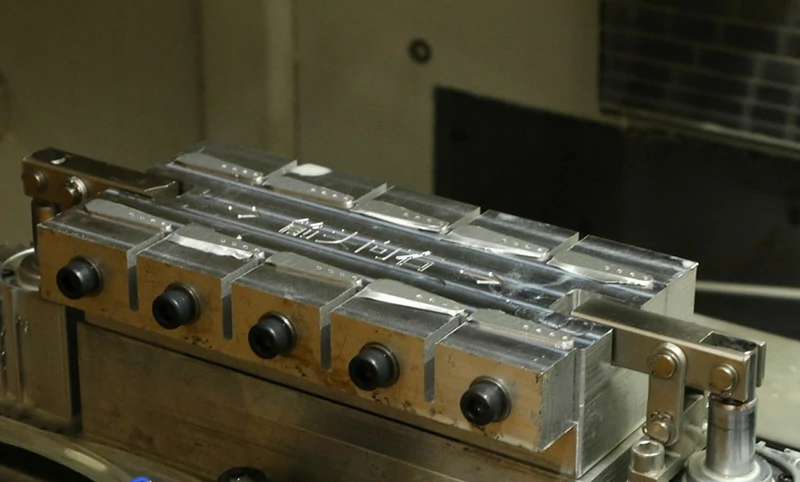

| Платформа для зажима деталей, изготовленных на станках с ЧПУ. | МИК-6 | Не требует дополнительной обработки, готов к использованию, обладает высокой стабильностью размеров. |

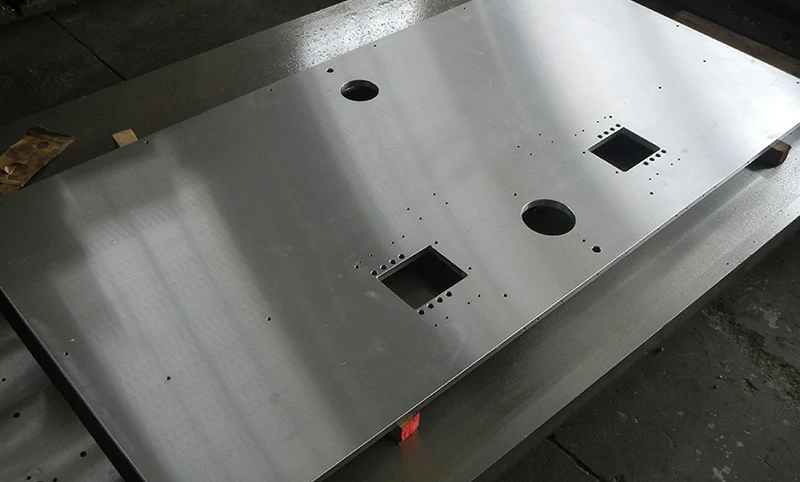

| Опорное основание для пресс-формы | 6061 | Высокая прочность, ударостойкость, возможность изготовления на заказ по индивидуальным размерам. |

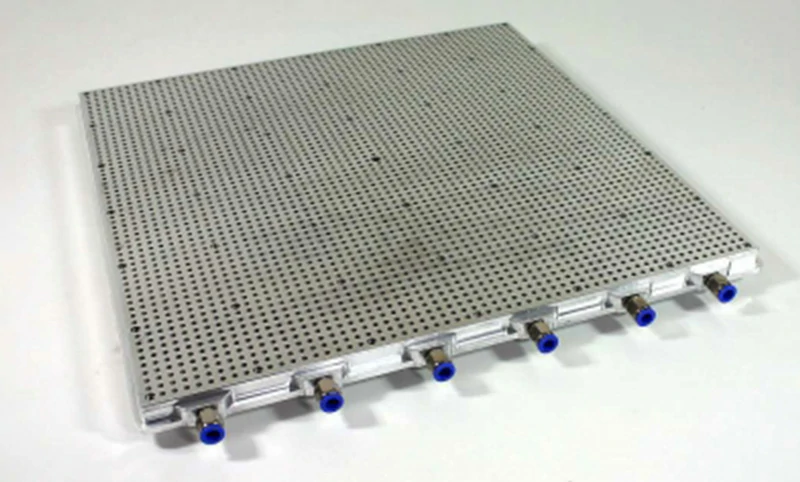

| Стол для вакуумных присосок большого размера | 6061 Cast | Может поддерживать изготовление нестандартных плат больших размеров с улучшенным соотношением цены и качества. |
| Основание пресс-формы для литья под давлением, материнская плата для вскрытия пресс-формы. | 6061 | Поддается анодированию и сварке, имеет длительный срок службы. |

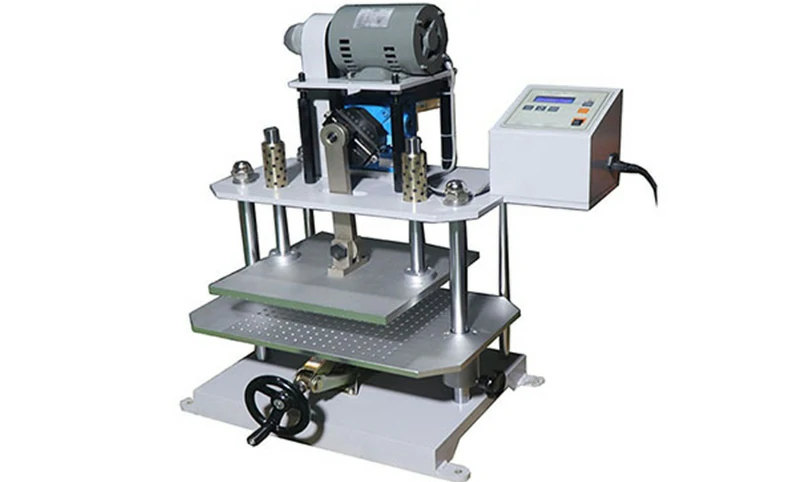

| Проверьте приспособление, измерительное основание. | МИК-6 | Не деформируется, подходит для высокоточных статических измерений. |

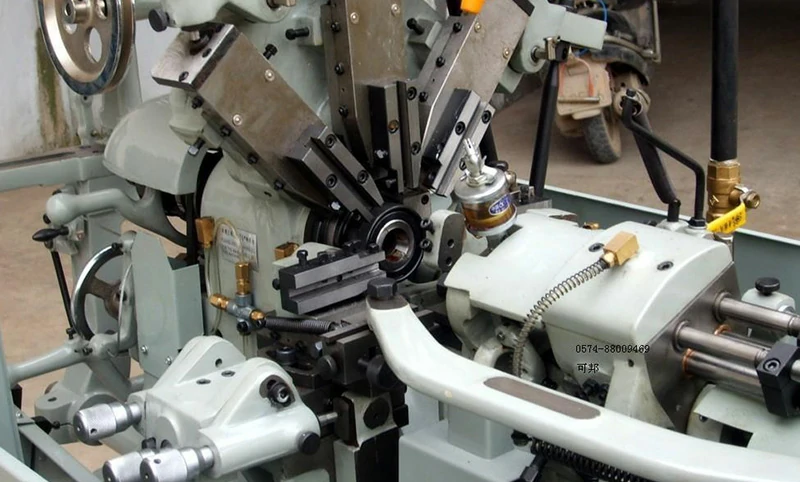

| Платформа автоматизации автоматизированного токарного станка | 6061 | Хорошие сейсмические характеристики и широкий диапазон обработки данных. |
Когда следует выбирать MIC-6?
- Когда в вашем приложении требуется чрезвычайно высокая плоскостность пластины
- Когда анодирование или сварка не требуются
- Когда вам нужно обрабатывать материал напрямую, избегая при этом воздействия механических напряжений.
Когда следует выбирать 6061?
- Требуется более высокая прочность или грузоподъемность (например, для поддержки пресс-форм, конструкционных зажимов).
- Бюджет проекта должен быть разумным и экономически эффективным. Требуется анодирование, электрофорез или сварка.
- Изготовление платы нестандартного размера, более гибкие сроки поставки.
Дополнительные часто задаваемые вопросы
В1: Может ли сплав 6061 полностью заменить MIC-6?
A1: В большинстве случаев применения оснастки, не требующей сверхвысокой точности, особенно там, где необходимы прочность, анодирование или свариваемость, алюминиевый сплав 6061 (особенно литая версия T651) является хорошей альтернативой MIC-6.
В2: Может ли плоскостность формовочной плиты из сплава 6061 быть такой же, как у сплава MIC-6?
A2: Литейная плита Chalco 6061 изготовлена с использованием двухсторонней прецизионной фрезеровки и контроля плоскости, обеспечивая плоскостность ±0, 005 дюйма/фут, что в практическом применении, например, в станках с ЧПУ и сборочных приспособлениях, практически эквивалентно стали MIC-6.
В3: Какой материал больше подходит для деталей, требующих вторичного анодирования?
Рекомендуется использовать сплав A3: 6061. Из-за особенностей системы литейных сплавов, MIC-6 имеет нестабильную обработку поверхности и плохую однородность цвета.
Краткое содержание
Если вы изготавливаете высокоточные приспособления или испытательные платформы и предъявляете чрезвычайно высокие требования к первоначальной плоскостности материала, то MIC-6, несомненно, остается проверенным выбором.
Но если для вас важнее прочность, гибкость обработки и экономичность, то пресс-формовочная плита из алюминия марки 6061, прошедшего термообработку, станет более конкурентоспособным решением.
