Процесс ковки алюминия

Многие алюминиевые детали вовсе не «невозможно изготовить» — реальная проблема заключается в том, что после наращивания объемов производства их прочность, усталостная прочность или однородность оказываются недостаточно стабильными. Ценность процесса ковки алюминия заключается в том, чтобы превратить деталь из просто «формуемой» в деталь, изготовление которой контролируется, воспроизводимо и рассчитано на длительный срок службы.

Если ваша деталь соответствует хотя бы одному из перечисленных ниже условий, то, как правило, в качестве подходящего процесса следует отдать приоритет ковке алюминия:

• Несущие/чувствительные к усталости компоненты: критически важные элементы, подверженные длительной циклической нагрузке с четко определенным путем распространения нагрузки.
• Высокое давление при снижении веса: требуется уменьшение веса без ущерба для надежности или срока службы.
• Высокая стоимость отказов: жесткие требования безопасности, выполнение критически важных задач или суровые условия эксплуатации.
• Механическая обработка нерентабельна: большой объем съема материала и отходов, а также сложно контролировать однородность партии.

Далее мы начнем с диаграммы принятия решений, основанной на соотношении размера/сложности детали и годового объема производства, чтобы сузить круг возможных вариантов до небольшого числа реалистичных кандидатов.

Затем мы используем температурные диапазоны холодной, горячей и горячей ковки, чтобы объяснить, почему один и тот же процесс может давать совершенно разные результаты при использовании разных сплавов и времени тактирования.

Панорамный обзор методов ковки алюминия: как характеристики детали определяют выбор процесса.

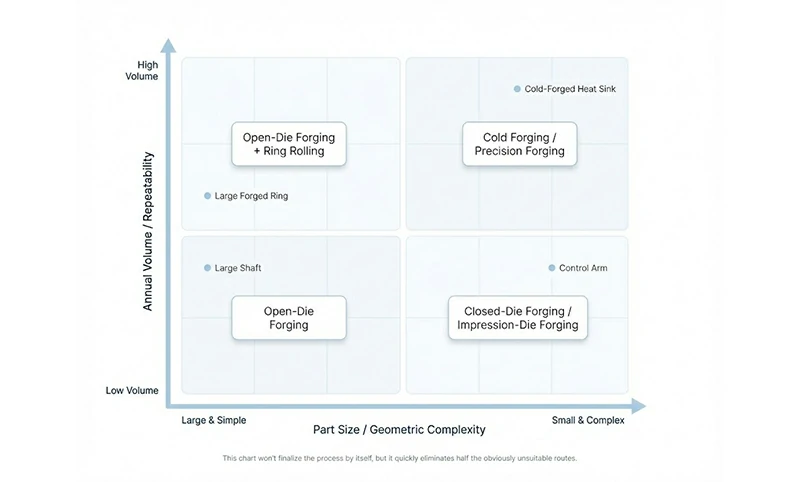

Схема принятия решений: Быстро выберите подходящий метод ковки в зависимости от размера/сложности и объема производства.

Эта диаграмма использует два ключевых параметра, чтобы помочь вам быстро сузить круг методов подделки до небольшого набора потенциальных процессов:

• Ось X: Размер детали и геометрическая сложность (большие и простые → малые и сложные)
• Ось Y: годовой объем и повторяемость (низкий объем → высокий объем)

Использовать его очень просто: сначала оцените, где ваша деталь находится на диаграмме, а затем рассматривайте процессы в соответствующем квадранте как приоритетные пути оценки.

Цель этой диаграммы — в первую очередь отсеять заведомо неподходящие варианты.

Окончательное решение еще нуждается в подтверждении с учетом сплава и состояния металла, конструктивных особенностей и требований к качеству.

Обратите внимание: это не может заменить инженерную экспертизу, но позволяет начать выбор процесса с четкого, структурированного подхода к согласованию результатов.

Нажмите, чтобы перейти к соответствующему процессу.

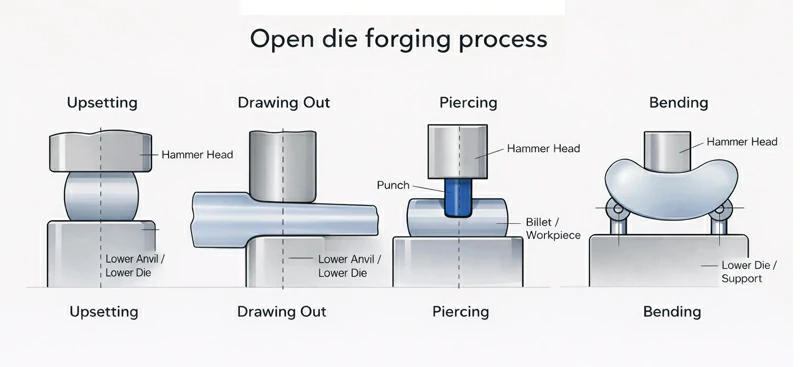

Ковка в открытых штампах: крупные заготовки и детали валового/фланцевого типа.

Ковка в открытых штампах осуществляется путем многократной ковки на открытых штампах (например, осадка, вытяжка, пробивка и расширение отверстий).

Этот метод в основном используется для преобразования крупных заготовок в базовую заготовку с более надежной микроструктурой, более контролируемым припуском на обработку и лучшей готовностью к последующей обработке, а не для получения сложной конечной геометрии за один проход.

Он лучше всего подходит для крупногабаритных изделий относительно простой геометрии, мелкосерийного производства с частой сменой деталей, а также в качестве исходного материала для предварительной формовки при прокатке колец, ковке в закрытых штампах и прецизионной механической обработке.

Оценка процесса обычно фокусируется на трех ключевых моментах:

• Общий коэффициент ковки часто обозначается как Y ≥ 5 в качестве ориентира для улучшения микроструктуры (с учетом требований чертежей и применимых стандартов).
• Нарушение устойчивости обычно контролируется эмпирическим правилом H ≤ 2, 5D.
• При пробивке глубоких отверстий и расширении припуск по высоте обычно составляет +10–20% (необходимо сверить с траекторией формовки).

Ковка в закрытых штампах: сложные конструкционные компоненты малого и среднего размера.

Метод закрытой штамповки позволяет получить нагретую заготовку путем прессования ее в верхнюю и нижнюю полости штампа с использованием молотка или пресса, в результате чего получается поковка, близкая к окончательной форме.

Излишки металла вытекают вдоль линии разъема, образуя заусенец, который удаляется последующей обрезкой.

Этот метод хорошо подходит для деталей со сравнительно сложной структурой и более высокими требованиями к прочности и стабильности качества от партии к партии (таких как рычаги подвески, кронштейны, корпуса и фланцы).

По сравнению с механической обработкой прутковых заготовок, этот метод обычно обеспечивает более стабильные свойства и меньший расход материала.

Для обеспечения стабильной работы метода ковки в закрытых штампах контроль на производственном участке обычно сосредоточен на следующих аспектах:

• Такт предварительной ковки → финишной ковки: сначала распределение материала, затем завершение заполнения деталей.
• Объем и распределение заготовки: слишком малый объем приводит к недозаполнению; слишком большой объем увеличивает облой, повышает нагрузку при формовке и ускоряет износ штампа.
• Стабильная температура + смазка: слишком низкая температура увеличивает риск растрескивания; чрезмерно высокая температура и колебания уровня смазки могут привести к залипанию штампов и заеданию/разрыву поверхности.
• Конструкция желоба для облоя и возможность его обрезки: влияет на поток материала, путь заполнения полости и срок службы матрицы.

Что касается оборудования, то обычно используются два основных типа ковочных машин: ковочные молотки и ковочные прессы (с различными скоростями загрузки и характеристиками управления).

Правильный выбор следует оценивать с учетом требований, критически важных для чертежей, сплава/термостойкости и темпов производства.

Подробности см.: [ Алюминиевая штамповка ].

Высокоточная ковка: приближение кованых изделий к заданным размерам готовой продукции.

Точная ковка подразумевает использование высокоточного инструмента и более строгого контроля процесса для производства кованых изделий, максимально приближенных к окончательной форме (Near-net Shape), что позволяет уменьшить припуски на последующую механическую обработку.

В большинстве проектов прецизионная ковка обычно достигается методом прецизионной штамповки.

Этот метод лучше подходит для компонентов с более высокими требованиями к стабильности, таких как шестерни/шлицы, рабочие колеса и сложные несущие детали.

Основные направления оценки и контрольные точки

• Предварительная формовка → Финишная ковка → Калибровка/Размер: следует ли распределение объема по принципу «сначала заготовить основную массу, затем заполнить детали», избегая неконтролируемого чрезмерного сжатия на заключительном этапе.
• Облой и безоблойный способы нанесения покрытия и вентиляция: путь заполнения, вентиляция и контроль разъема в значительной степени определяют стабильность размеров и качество поверхности.
• Стабильность трения и терморегулирования: воспроизводимость смазки, такта передачи и теплового состояния штампа — в противном случае сложно обеспечить стабильность «точности» в массовом производстве.

Когда деталь имеет плотную структуру, стабильный объем производства или когда существующий процесс обработки приводит к значительному удалению материала и явным отходам, ценность прецизионной ковки, как правило, становится более очевидной.

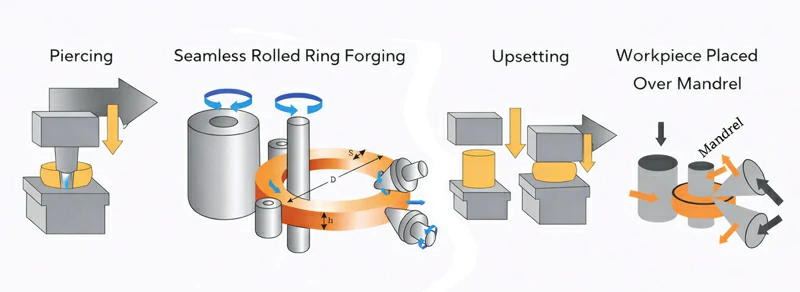

Бесшовная прокатка кольцевых заготовок: бесшовная ковка для кольцевых компонентов.

Бесшовная прокатка колец методом ковки — это специализированный процесс производства бесшовных кованых колец.

Обычно процесс заключается в том, чтобы сначала деформировать алюминиевую заготовку, затем пробить ее для создания кольцевой заготовки, и, наконец, прокатать ее на оправке с приводными валками для увеличения диаметра при одновременном уменьшении толщины стенки, достигая целевого внутреннего диаметра, наружного диаметра и толщины стенки.

Ключевые моменты оценки процесса: возможность «стабильной работы» процесса прокатки колец обычно сводится к трем факторам:

• Размеры заготовки кольца и распределение материала: соответствие высоты заготовки, толщины стенки и диаметра прокола определяет, останется ли поток металла стабильным во время расширения, предотвращая локальную нестабильность и изменение толщины стенки.
• Температурная и тактовая стабильность: поддержание критических стадий деформации в пределах заданного температурного диапазона напрямую влияет на характер течения, качество поверхности и точность размеров.
• График проходов и контроль толщины стенки: сочетание величины расширения, уменьшения толщины стенки и количества проходов определяет однородность стенки, ее округлость и скорость выравнивания размеров.

К распространенным областям применения относятся фланцевые кольца, зубчатые кольца/подшипниковые кольца, торцевые кольца сосудов под давлением, а также кольцевые компоненты для ветроэнергетических и электропередающих систем.

В реальных проектах возможность стабильной прокатки колец в первую очередь определяется размерами/распределением заготовки кольца, температурной стабильностью и контролем толщины стенки/количества проходов.

Более подробную информацию см.: [ Кольца из алюминиевого сплава, изготовленные методом прокатки ]

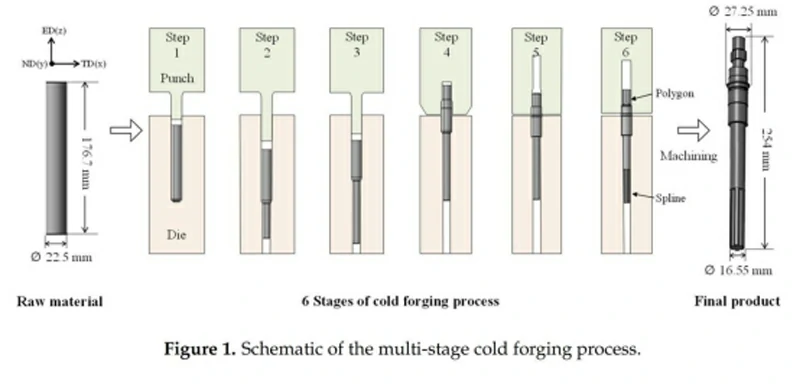

Холодная ковка: мелкие детали в крупносерийном производстве

Холодная ковка — это процесс объемной формовки, выполняемый при комнатной температуре или температуре, близкой к комнатной (включая осадку, экструзию и калибровку/чеканку).

Он лучше всего подходит для мелкогабаритных деталей, выпускаемых в больших объемах и требующих высокой точности размеров (например, холоднокованые радиаторы, втулки и разъемы 1xxx/3xxx).

Его ценность заключается не столько в усложнении форм, сколько в обеспечении более экономичного и стабильного улучшения качества, эффективности использования материалов и сокращении затрат на последующую обработку.

Ключевые контрольные точки процесса:

• Материал и состояние: выбор сплава и состояние при поставке определяют достижимую деформацию; при необходимости используйте ступенчатую формовку и/или промежуточный отжиг.
• Контроль нагрузки + смазка: возможность контролировать нагрузку при формовке и стабильность смазки напрямую влияют на недозаполнение формы, заедание/задиры матрицы, разрывы поверхности и смещение размеров.
• Срок службы штампа: способность сохранять размерную стабильность в пределах целевого размера партии.

Когда детали изготавливаются в небольших объемах, а пластичность материала, смазка и срок службы штампа поддаются контролю, холодная ковка часто является эффективным способом повышения стабильности качества и снижения общих производственных затрат.

И наоборот, когда эти ограничения невозможно контролировать, проекты чаще всего переходят к горячей или горячей ковке, где диапазон технологических параметров шире.

Подробности см.: [ Холодная ковка алюминия ]

Другие варианты процесса

В некоторых проектах, помимо ковки в открытых штампах, ковки в закрытых штампах, прецизионной ковки, бесшовной прокатки колец и холодной ковки, в качестве дополнительных вариантов могут использоваться следующие отработанные процессы.

К числу распространенных задач относятся снижение влияния перепада температур, улучшение локального заполнения матрицы или повышение эффективности подготовки заготовок для длинных валов.

Изотермическая ковка

Благодаря контролю температуры матрицы и теплообмена в процессе формования, изотермическая ковка снижает нестабильность потока, вызванную колебаниями температуры.

Этот материал подходит для деталей, требующих более высокой однородности микроструктуры, надежного заполнения тонких ребер и мелких деталей, а также более равномерной деформации (с более высокими требованиями к возможностям оборудования и контролю процесса).

Радиальная/ротационная ковка

Радиальная/ротационная ковка предполагает использование многонаправленной радиальной нагрузки для увеличения и уменьшения диаметра заготовок в виде прутков, валов или труб.

Он широко используется для изготовления ступенчатых валов и заготовок длинных валов, улучшая ориентацию волокон при движении.

Этот метод также может служить в качестве предварительной заготовки перед последующей ковкой в закрытых штампах или механической обработкой.

Комбинированная формовка методом ковки и экструзии

Технология ковки и экструзии сочетает в себе ковку в закрытой матрице с этапами направленного потока, такими как экструзия вперед и экструзия назад.

Он используется для формирования и контроля процесса обработки таких структур, как глубокие полости, локальные тонкие стенки и шлицы/профили зубьев, с минимальными потерями формы.

Во многих случаях это помогает улучшить использование материала и обеспечить равномерное заполнение полостей в критических зонах.

Если выбор метода ковки для вашей детали затруднен, эффективным подходом является использование характеристик чертежа (размер/сложность), сплава и состояния, годового объема и целевых показателей допусков, чтобы сузить круг вариантов до одного или двух наиболее вероятных способов, одновременно перечисляя ключевые риски, которые необходимо подтвердить.

Ниже в качестве примеров будут использованы три типичных маршрута выполнения процесса, чтобы помочь вам быстро понять, как различные варианты выбора приводят к различным путям доставки.

Изготовлено на заказ

Обзор маршрута процесса: Три типичных маршрута для быстрого понимания того, «как работает доставка».

Различные методы ковки в конечном итоге позволяют вывести реализуемый производственный процесс.

Ниже представлены три наиболее распространенных способа, которые помогут вам интуитивно понять пути доставки (подробнее можно узнать на соответствующих страницах, посвященных этому процессу).

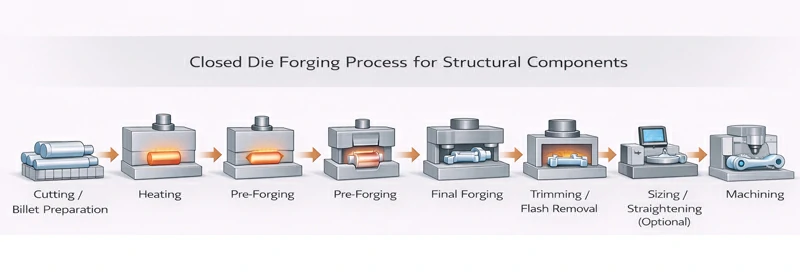

Маршрут 1: Кованые конструкционные детали (рычаги подвески / кронштейны / корпуса)

Резка → Нагрев → Предварительная ковка → Чистовая ковка → Обрезка / Удаление облоя → Термообработка → (Выпрямление / Калибровка) → Неразрушающий контроль / Контроль качества → Механическая обработка

Ключевые контрольные точки

Распределение объема заготовки: определяет, сможет ли чистовая ковка равномерно заполнить полость, что напрямую влияет на риски недозаполнения, нахлестов/складок и локальной перегрузки.

Температура чистовой ковки и такт передачи: определяют риск образования трещин и однородность поверхности; изменение такта может превратить «процесс в пределах допустимых параметров» в «локальную потерю контроля».

Маршрут 2: Крупногабаритные детали/заготовки, изготовленные методом открытой штамповки (большие фланцы/ступенчатые валы/соединители большого сечения).

Резка → Нагрев → Многопроходная ковка в открытой штампе (осадка / вытяжка / пробивка и расширение отверстий и т. д.) → (Предварительно сформированная заготовка) → Термообработка → Неразрушающий контроль / Контроль качества → Механическая обработка до нужного размера

Ключевые контрольные точки

Общий коэффициент ковки и завершенность деформации: основная цель — улучшение микроструктуры и уплотнение, что создает основу для последующей механической обработки и надежности в процессе эксплуатации.

Равномерность температуры и стабильность процесса: детали большого сечения более чувствительны к «градиентам температуры от сердцевины до поверхности» и локальному охлаждению, что может вызывать изменения в процессе формования и микроструктуре в пределах одной и той же детали.

Маршрут 3: Бесшовные прокатные кольца (зубчатые кольца / фланцевые кольца / подшипниковые кольца)

Осадка → Пробивка → Изготовление заготовки кольца → Расширение при прокатке кольца (контроль толщины стенки / контроль высоты) → Коррекция округлости / калибровка → Термообработка → Неразрушающий контроль / Контроль качества → Механическая обработка

Ключевые контрольные точки

• Расчет размеров кольцевых заготовок и графика проходов: определяет равномерность толщины стенок, стабильность округлости и эффективность использования материала.
• Температурный режим и однородность состояния прокатки: температурные градиенты, колебания такта или нестабильность оборудования могут усиливать неоднородность формования и различия в поверхности.

Выбор правильного маршрута — это только первый шаг.

Стабильность массового производства часто зависит от того, сможет ли фактическая температура на критических этапах формования оставаться в пределах допустимого диапазона в течение длительного времени.

В следующем разделе мы начнем с температурных режимов холодной, горячей и горячей ковки, объясним, как интерпретировать и проверять температурные диапазоны, и почему они напрямую влияют на сроки выполнения заказа и стабильность качества.

Температурный и технологический диапазон для ковки алюминиевых сплавов

Температура в процессе ковки алюминия — это не «просто параметр», а граница процесса, определяющая, останется ли формовка стабильной, дефекты — контролируемыми, а массовое производство — стабильным.

Особенно в закрытой штамповке и прецизионной штамповке, где требования к текучести металла выше, успех или неудача часто определяются не столько заданной температурой печи, сколько тем, остается ли фактическая температура заготовки после окончательной ковки в пределах допустимого диапазона ковки.

Холодная/тепловая/горячая ковка: как выбрать более стабильный температурный режим.

Холодная ковка

Объемное формование при комнатной температуре / температуре, близкой к комнатной.

Как правило, приоритет отдается мелким деталям, выпускаемым в больших объемах и требующим высокой точности изготовления (например, радиаторы, изготовленные методом холодной ковки, серии 1xxx).

Если при холодной ковке используются стали марок 6xxx/7xxx/2xxx, то обычно требуется мягкое, податливое состояние (например, состояние O) плюс многопроходная или многопозиционная ступенчатая формовка.

Для этого маршрута, как правило, не предпочтительны тонкие стены, глубокие полости, сложные поперечные сечения и крупные детали.

При холодной ковке решение зависит от трех факторов: контролируемости нагрузки при формовке, стабильности смазки и приемлемого срока службы штампа.

Более подробную информацию можно найти на нашей странице [ Процесс холодной ковки алюминия ].

Горячая ковка

Переходный этап между холодной и горячей ковкой: температура выше комнатной, но значительно ниже температуры рекристаллизации.

Его ценность заключается в снижении нагрузки при формовании и повышении стабильности формования, одновременно обеспечивая лучшее качество поверхности и контроль размеров, что, в свою очередь, сокращает необходимость последующей коррекции и чистовой обработки.

При работе с высокопрочными сплавами, чувствительными к температуре, в процессе горячей ковки больше внимания уделяется «контролю температурного диапазона».

Исследования показывают, что сплав 7075 может обеспечить значительно улучшенную формуемость в диапазоне температур горячей формовки приблизительно 140–220 °C.

По мере дальнейшего повышения температуры могут происходить микроструктурные изменения, влияющие на свойства; фактический диапазон температур должен быть подтвержден с учетом состояния сплава и конкретного технологического процесса.

Горячая ковка

Горячая ковка позволяет пожертвовать температурой ради пластичности и текучести.

Он лучше подходит для больших деформаций, сложных конструкций, глубоких полостей с тонкими ребрами, крупных деталей и проектов с использованием высокопрочных сплавов.

Как правило, стабилизировать пломбу проще, и снижаются такие риски, как недостаточное заполнение, нахлест/складки и растрескивание.

Ключ к массовому производству заключается не в принципе «чем выше температура, тем лучше», а в поддержании стабильной температуры окончательной ковки в пределах рабочего диапазона, а также в стабилизации как тактового момента передачи, так и теплового состояния штампа.

Типичные компромиссы заключаются в более заметном окислении, меньшей точности размеров по сравнению с холодной/горячей ковкой, а также необходимости обрезки, термообработки и разумного припуска на механическую обработку.

Почему температуру ковки следует определять как «диапазон», а не как фиксированную температуру?

Температуру ковки более надежно определять как удобный температурный диапазон, а не зацикливаться на одном фиксированном значении:

• Начальная температура ковки: точка, при которой заготовка может плавно перейти к эффективной пластической деформации.
• Температура чистовой ковки: нижний предел, который необходимо соблюдать на заключительном критическом этапе деформации, напрямую влияющий на заполнение матрицы, растрескивание и стабильность микроструктуры.

Температурный диапазон: полезный интервал от начала до конца ковки.

Чем уже диапазон температур, тем выше требования к равномерности нагрева, стабильности такта передачи, тепловому состоянию матрицы и стабильности смазки.

Типичные диапазоны температур ковки для кованых алюминиевых сплавов

Более узкий диапазон температур (приблизительно 30–45 °C) более чувствителен к колебаниям технологического процесса. Даже незначительное изменение температуры чистовой ковки может привести к недозаполнению, образованию зазоров/складок или растрескиванию кромок. Это требует тесного контроля температуры чистовой ковки, тактового времени, теплового баланса штампа и стабильности смазки.

Более широкий температурный диапазон (приблизительно 50–100 °C) обеспечивает более высокую устойчивость к внешним воздействиям и, как правило, легче стабилизируется в массовом производстве. Однако нижний предел температуры готовой поверхности и равномерность температуры по-прежнему должны соблюдаться во избежание рисков для поверхности и качества, связанных с чрезмерно высокими температурами.

Выбор сплава определяет не только прочность, но и управляемость процесса производства. Для сложных деталей или проектов с жесткими сроками выполнения температурный диапазон ковки часто напрямую влияет на общую стоимость и риски, связанные с доставкой.

Температура — это не единственная переменная: скорость деформации и смазка могут существенно повлиять на сложность формования.

В пределах одного и того же температурного диапазона результаты ковки часто определяются совместно тремя факторами: температурой, скоростью деформации и смазкой/трением.

Скорость деформации (скорость деформации)

Более быстрая деформация (более сильные удары / более агрессивная нагрузка): места с концентрацией деформации, такие как острые углы, корни тонких ребер и резкие переходы толщины стенок, становятся более чувствительными, что повышает вероятность образования трещин по краям и микротрещин.

Увеличенный такт (медленная передача / частые паузы, вызывающие падение температуры): он может выглядеть «более расслабленным», но температура заготовки на критической стадии деформации с большей вероятностью выйдет за пределы допустимого диапазона, увеличивая риск недозаполнения и образования нахлестов/складок из-за недостаточного заполнения.

Смазка / Трение

• Без смазки: коэффициент трения ≈ 0, 48
• Эффективная смазка: коэффициент трения ≈ 0, 06–0, 24 (и он увеличивается с повышением давления).

Примечание: результаты могут значительно различаться в зависимости от типа смазки, уровня давления и состояния поверхности.

При высоком уровне трения заполнение матрицы становится более затруднительным, а нагрузка при формовке возрастает; соответственно, увеличиваются риски залипания матрицы и заедания/разрыва поверхности.

В целом, «слишком низкая температура + чрезмерно агрессивная деформация» приводит к более легкому растрескиванию, в то время как «слишком высокая температура + нестабильная смазка» увеличивает прилипание штампа и повреждение поверхности.

Даже если температура, по-видимому, находится в допустимых пределах, неравномерное распределение температуры все равно может привести к локальной потере контроля, например, к локальному недозаполнению или локальному растрескиванию внутри одной и той же полости кристалла.

Типичные дефекты, вызванные колебаниями температуры.

1. Завершение ковки при слишком низкой температуре (близкой к нижнему пределу или ниже него).

Наиболее распространенные проблемы — это недостаточное/неполное заполнение, которое обычно сначала проявляется на кончиках тонких ребер, дне глубоких полостей и в местах перехода углов.

В сочетании с элементами, концентрирующими деформацию, такими как острые углы и тонкие основания ребер, возрастает вероятность образования трещин по краям и микротрещин.

Распространенной причиной является фактическое снижение температуры во время формования — например, из-за медленного переноса или локального охлаждения штампов, вызывающего локальное охлаждение.

2. Слишком высокая температура или пребывание при чрезмерно высокой температуре (близко к верхнему пределу / за окном)

В краткосрочной перспективе заполнение может показаться проще, но риски для качества поверхности и стабильности микроструктуры возрастают: усиливается тенденция к укрупнению зерен, ухудшается однородность от партии к партии, и становится сложнее согласовать результаты термообработки и припуски на механическую обработку.

В частности, термочувствительным высокопрочным сплавам следует избегать длительного воздействия высоких температур.

3. Неравномерный нагрев (большие градиенты / нестабильное распределение тепла)

Типичная ситуация – это «локальная потеря контроля в пределах одной и той же детали»: одна сторона формируется нормально, а на другой стороне наблюдается недозаполнение/растрескивание или очевидные поверхностные различия; или же стабильность партии становится непостоянной.

В этой ситуации следует в первую очередь проверять равномерность нагрева, стабильность переноса и тепловое состояние кристалла, а не просто повышать общую температуру.

Суть дефектов, связанных с температурой, заключается в том, остается ли фактическая температура на критических стадиях формования в пределах допустимого диапазона, а также в том, удается ли контролировать температурные градиенты и тактное время.

Проверка температурного диапазона: обеспечение воспроизводимости результатов испытаний в массовом производстве.

Опубликованные диапазоны температур ковки носят лишь ориентировочный характер.

Реально стабильность выхода продукции и сроков поставки определяется проверкой процесса от «единой температурной точки» до повторяемого температурного диапазона (верхний/нижний пределы), а также определением производственных условий, при которых этот диапазон остается действительным.

Типичный подход к "планированию" окна выглядит следующим образом:

• Определите начальный температурный диапазон: объедините систему сплавов со структурно чувствительными зонами (тонкие ребра, глубокие полости, углы и т. д.) и избегайте опоры только на заданную температуру печи.
• Проведите трехточечную пробную ковку: холодная сторона — середина — горячая сторона, чтобы определить «границу» дефекта, затем согласуйте верхний и нижний пределы путем небольших корректировок (холодная сторона более склонна к недозаполнению/растрескиванию, в то время как горячая сторона более склонна к проблемам с поверхностью и залипанию штампа).
• Необходимо синхронизировать работу окна с тактовым временем: колебания времени переноса, градиент температуры заготовки и нестабильное тепловое состояние матрицы могут привести к выходу окна из строя в процессе массового производства.

Для быстрой оценки того, насколько проект "легко запускается и насколько он стабилен в масштабировании", рекомендуется проверить и зафиксировать требования к температурному диапазону и такту уже на этапе выборки.

Вы можете предоставить чертежи, информацию о сплаве/закалке и критически важные требования к качеству — мы разработаем выполнимые рекомендации по выбору окон и четкий контрольный список рисков на основе результатов испытаний, а затем обеспечим выполнение заказа в соответствии с теми же критериями контроля.

На каких этапах следует начинать работу на ранних стадиях, чтобы обеспечить "стабильность с первого запуска" проекта по ковке?

При разработке проектов сложность зачастую заключается не в том, можно ли изготовить ту или иную деталь, а в том, насколько своевременно определены ключевые ограничения.

Проводя предварительные проверки на нескольких критически важных этапах, обычно можно сократить количество доработок и пробных итераций, а также повысить стабильность последующей поставки.

1. Перед утверждением чертежа: сначала проведите проверку DFM (проектирование, проектирование, изготовление).

Пока чертеж еще поддается корректировке, выровняйте элементы, которые чаще всего вызывают нестабильность формования: тонкие ребра / глубокие полости / острые углы, резкие переходы толщины, уклон и стратегия линии разъема, направление потока волокон в критических зонах приложения нагрузки, а также настройку припусков на обработку и базовых точек.

На этом этапе внесение небольших изменений обычно значительно экономит время, чем доработка штампов и производственные доработки на более поздних этапах.

2. В процессе отбора проб: Проверьте соответствие «температурному диапазону и тактовым условиям цеха».

Этап отбора проб касается не только "соответствия заданным параметрам".

Более важной задачей является подтверждение возможности воспроизведения температурного диапазона и одновременное подтверждение стабильности производственных условий, таких как такт передачи, равномерность нагрева и тепловое состояние штампа.

Только когда будут ясны необходимые условия и возможности для их реализации, результаты испытаний можно будет надежно воспроизвести в массовом производстве.

3. Во время дозирования: контроль вариаций с использованием единого стандарта.

После начала массовых поставок акцент смещается на «стабильный объем производства».

Изменения в партиях сырья, корректировка производственной мощности/такта или внесение изменений в детали чертежей требуют четкого стандарта оценки и проверки, чтобы избежать расхождений типа «один и тот же чертеж, разные детали».

Если ваша деталь имеет тонкие ребра/глубокие полости, предъявляет критически важные требования к нагрузке, имеет жесткие допуски или требует сжатого графика производства, рекомендуется подготовить чертеж, указать сплав/закалку и основные требования к качеству до окончательного утверждения чертежа, провести предварительный анализ технологического процесса и температурного диапазона, а затем приступить к отбору проб в соответствии с этими согласованными критериями контроля.

Оцените свой проект по ковке алюминия.

Если вы оцениваете проект по ковке алюминия и хотите быстро подтвердить правильность технологического процесса, возможность контроля температурного диапазона и возможные риски для массового производства, мы рекомендуем отправить запрос на предварительную техническую экспертизу.

Для повышения эффективности коммуникации, пожалуйста, предоставьте как можно больше следующей информации:

• Чертеж / 3D-модель (ключевые сечения и допуски)
• Сплав и закалка
• Годовой объем
• Целевые стандарты и требования к контролю (например, термообработка, неразрушающий контроль, требования к поверхности)
• Критические условия нагружения или ограничения сборки

После отправки запроса мы ответим вам, указав: рекомендуемый способ штамповки (открытая штамповка, закрытая штамповка, бесшовная прокатка колец, холодная ковка и т. д.), ключевые температурные диапазоны и приоритетный контрольный список рисков для проверки.
