Различия между пайкой, сваркой и лужением.

Сварка, пайка и сварка — все это процессы соединения металлов с использованием тепла. Но каждый метод отличается по принципу действия и области применения.

Сварка расплавляет основные материалы с помощью высокой температуры и часто давления. Она широко используется для сварки металлов и термопластов, позволяя создать прочное бесшовное соединение.

Припой расплавляет только присадочный металл, а не основной материал. Он идеально подходит для соединения различных типов металлов без повреждения заготовок.

Пайка похожа на сварку твердым припоем, но требует более низких температур. Она в основном используется в электронике, где крайне важно точное соединение при низких температурах.

Что такое сварка?

Сварка — это производственный процесс, при котором две или более детали соединяются вместе с использованием высокой температуры, высокого давления или того и другого. Цель сварки — создать прочное соединение между двумя металлическими деталями, позволяющее им выдерживать различные напряжения и деформации, например, в кузовах автомобилей или фюзеляжах самолетов.

Для того чтобы сварка была успешной, соединяемые металлы должны иметь схожий состав. Например, медь нельзя сваривать непосредственно со сталью.

Для этого процесса требуются чрезвычайно высокие температуры, чтобы расплавить металл и соединить детали. Для заполнения зазоров и обеспечения надежного соединения часто используется присадочный материал.

При правильном выполнении сварного шва его прочность должна соответствовать прочности окружающего основного материала. Однако чрезмерный нагрев может изменить свойства металла, ослабляя сварной шов.

Четыре наиболее распространенных метода сварки

• GMAW (MIG-сварка): Использует дугу между металлическим присадочным электродом и заготовкой для расплавления материала, обеспечивая быструю и эффективную автоматизированную сварку, идеально подходящую для массового производства.
• Сварка электродами под давлением (SMAW): используется электрод с покрытием для создания дуги, которая нагревает металл, при этом покрытие выделяет защитный газ. Широко используется для сварки конструкций и полевых работ.
• FCAW (дуговая сварка порошковой проволокой): непрерывная подача присадочной проволоки с внутренним флюсом для защиты, подходит для сварки толстых материалов и сварки с высокой плотностью наплавки, часто используется в тяжелой промышленности.
• Сварка GTAW (TIG): Использует вольфрамовый электрод и инертный газ для защиты, обеспечивая получение тонких и чистых сварных швов. Идеально подходит для сварки тонких материалов и высокоточной сварки, таких как нержавеющая сталь и алюминий.

Преимущества сварки

• Создает более прочные соединения, чем пайка или сварка.
• Производит соединения, пригодные для применения при высоких температурах.
• Способен соединять как тонкие, так и толстые металлические листы (в зависимости от типа процесса).

Недостатки сварки

• В результате образуется больше тепловых деформаций и остаточных напряжений в месте соединения по сравнению с пайкой.
• Для снятия остаточных напряжений требуется термообработка после сварки (в зависимости от области применения и процесса).
• Возможно соединение только аналогичных базовых материалов (применимо к большинству процессов, но не ко всем).

Chalco — профессиональный поставщик алюминиевой продукции и услуг по глубокой обработке, предоставляющий полный спектр услуг и удовлетворяющий потребности клиентов в сварочных работах.

Если у вас возникнут вопросы о материалах для сварки алюминия, технологиях обработки или решениях для их применения, пожалуйста, свяжитесь с нами. Наша команда предоставит вам профессиональные ответы и техническую поддержку.

Что такое пайка?

Пайка — это процесс, при котором тепло используется для расплавления припоя (пайки) и, благодаря капиллярному эффекту, втягивает его в зазор соединения, создавая прочное соединение между металлическими деталями.

Температура пайки превышает 450°C (840°F), но ниже температуры плавления основных материалов, поэтому она не плавит соединяемые материалы.

Припой (металлическая смесь) является ключевым материалом, используемым при пайке для соединения металлических деталей, и его температура плавления должна быть ниже, чем у основного соединяемого металла.

К распространенным припоям относятся медь, серебро, никель, золото, алюминий и кобальт, и обычно они поставляются в виде прутков, листов, колец или пасты.

Согласно классификации Американского сварочного общества (AWS), припои обозначаются буквой «B», например, BCuZn для медно-цинковых сплавов. Если сплав выпускается в виде прутка, после обозначения ставится буква «R».

Флюс в пайке играет решающую роль в этом процессе. Его основные функции включают удаление оксидов металлов, образующихся при нагреве, улучшение смачиваемости (способствуя равномерному распределению расплавленного припоя по поверхности основного материала) и стимулирование капиллярного эффекта, позволяющего припою плавно затекать в соединение.

Флюс обычно выпускается в различных формах, включая жидкую, порошкообразную, пастообразную и листовую. Важно отметить, что чрезмерное использование флюса может привести к образованию остатков в соединении, что может повлиять на прочность сцепления и потенциально вызвать протечки или разрушение.

Мы также предлагаем нашим клиентам широкий ассортимент флюсов. Не стесняйтесь обращаться к нам за консультацией и покупкой.

Преимущества пайки

• Предотвращает плавление основного материала.
• Чистые и аккуратные соединения, чистка не требуется.
• Может соединять разнородные металлы и даже неметаллы.
• Экономичный метод соединения материалов, состоящих из нескольких компонентов.
• Просто и легко выполнить.

Преимущества пайки в применении

• Высокая гибкость: подходит для сложных конструкций и прецизионных компонентов.
• Гладкие поверхности: не требуют дополнительной обработки, идеально подходят для изделий с высокими эстетическими требованиями.
• Широко используется в промышленности: в системах отопления, вентиляции и кондиционирования воздуха, автомобильной, электронной, аэрокосмической, ювелирной и скобяной промышленности.

Популярные припои

Компания Chalco предлагает припойную проволоку, припои, припои, припои, композитные припои и специализированные флюсы, а также возможность изготовления изделий нестандартных размеров и составов сплавов.

Паяльная пластина/полоса из сплава AL 4045

припой AL 4343

Сварочная проволока/припой AL 4047

Алюминиево-медный припой AL 718

Припой AL 822

Паяное кольцо

Технология и оборудование для пайки

К распространенным методам пайки относятся:

• Пайка пламенем: использует кислородно-топливные газы, такие как ацетилен или пропан, для нагрева, идеально подходит для работ на месте.
• Пайка в печи: Детали нагреваются в паяльной печи, подходящей для автоматизированного массового производства.
• Индукционная пайка: использует индукционные катушки для точного локального нагрева, обеспечивая высокую эффективность.
• Пайка погружением: компоненты погружаются в нагретую ванну с флюсом и припоем, что идеально подходит для массовой пайки алюминиевых деталей.

К распространенному оборудованию относятся горелки, печи для пайки, индукционные нагревательные системы и системы химических ванн.

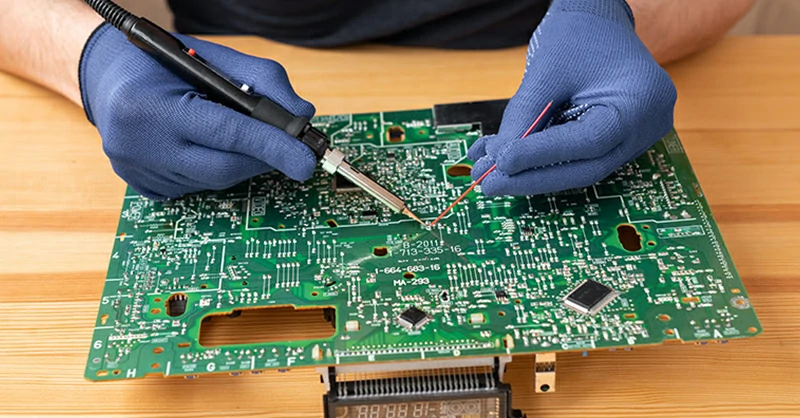

Что такое пайка?

Пайка — это низкотемпературный процесс соединения металлических компонентов путем нагрева и расплавления припоя и его введения в место соединения для создания прочного соединения.

Температура пайки ниже 840°F (приблизительно 450°C), что значительно ниже температуры сварки и пайки твердым припоем, и делает ее подходящей для соединения термочувствительных компонентов. После расплавления припой затвердевает в соединении, образуя контакт, который может быть основан или не основан на капиллярном эффекте.

Пайка позволяет соединять различные металлы, такие как медь, латунь, золото, серебро и железо, и широко используется в электронной, электротехнической, сантехнической и ювелирной промышленности.

По сравнению со сваркой и пайкой, прочность паяного соединения ниже, но оно обладает хорошей электропроводностью, что делает его особенно распространенным при пайке печатных плат.

Преимущества пайки

• Более низкая потребляемая мощность и температура обработки по сравнению со сваркой и пайкой.
• Способен соединять различные базовые материалы.
• Подходит для соединения тонкостенных компонентов.
• Минимальная тепловая деформация и остаточные напряжения в соединении.
• Последующая термическая обработка не требуется.

Недостатки пайки

• Прочность соединения ниже по сравнению со сваркой и пайкой, не подходит для несущих нагрузок.
• Не подходит для крупных деталей.
• Не подходит для применения при высоких температурах.
• Флюс может содержать токсичные компоненты.

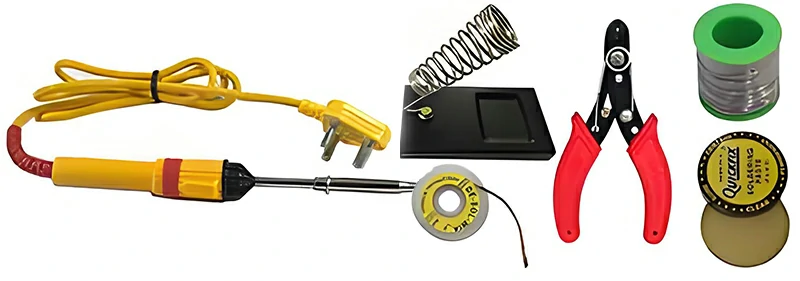

Инструменты для пайки

• Паяльник
• Припой и флюс
• кусачки для проволоки
• насос для выпаивания
• Влажная губка
• Паяльная станция
• защитные очки

Пайка против сварки

Пайка классифицируется Американским сварочным обществом (AWS) как процесс соединения в жидкой и твердой фазах. Жидкая фаза означает расплавление присадочного металла, а твердая фаза – то, что основные материалы не расплавлены.

В отличие от сварки, пайка не предполагает расплавления заготовок. Ключевое различие между пайкой и сваркой заключается в источнике тепла.

При пайке используются такие источники тепла, как горелки, печи, индукционный нагрев, пайка погружением или резистивный нагрев, при этом рабочие температуры ниже 840°F (450°C). В отличие от этого, при дуговой сварке в качестве источника тепла используется электричество, а температура достигает около 10 000°F (5500°C).

Пайка против сварки

Американское сварочное общество (AWS) также классифицирует пайку как процесс соединения в жидкой и твердой фазах. Жидкая фаза подразумевает расплавление присадочного металла, а твердая фаза означает, что основные материалы остаются нерасплавленными.

В отличие от сварки, при пайке твердым припоем не происходит расплавления заготовок. Главное отличие пайки твердым припоем от дуговой сварки заключается в источнике тепла.

При пайке используются такие источники тепла, как горелки, печи, индукционные плиты, пайка погружением или резистивный нагрев, при температурах выше 840°F (450°C).

Однако в дуговой сварке в качестве источника тепла используется электричество, при этом температура достигает приблизительно 10 000 °F (5500 °C).

Пайка против сварки

Единственное различие между пайкой и сваркой заключается в температуре, при которой происходит каждый из этих процессов.

Пайка осуществляется при температурах ниже 840°F (450°C), а сварка твердым припоем — при температурах выше 840°F (450°C).

Что общего у пайки, сварки и лужения?

Очистка металлических деталей: независимо от выбранного процесса, успех зависит от того, насколько чистыми будут исходные материалы.

Нагрев материалов: Все три метода требуют достаточного нагрева для образования прочного соединения между деталями.

Надлежащее защитное оборудование: защитные очки, перчатки, одежда и каски необходимы для каждого процесса, чтобы обеспечить безопасность во время работы.

Краткое изложение различий между сваркой, пайкой и сваркой твердым припоем.

Сила

Сварка: Соединение является самым прочным, как правило, прочнее основного материала.

Пайка: Прочность соединения при пайке ниже, чем при сварке, но выше, чем при обычной пайке, и оно способно выдерживать определенную нагрузку.

Пайка: Самый слабый вид соединения, обычно используемый для электрических контактов, не подходит для несущих нагрузку применений.

Температура

Сварка: Для сварки требуется температура до 3800°C.

Пайка: Для пайки требуется температура от 450°C до 600°C.

Пайка: Пайка обычно происходит при температурах ниже 450°C.

Нагрев заготовки

Сварка: требует нагрева заготовки до температуры плавления.

Пайка: Заготовка нагревается, но не выше температуры плавления.

Пайка: нагревается только припой, а не сама заготовка.

Изменения механических свойств

Сварка: Нагрев и охлаждение могут изменять механические свойства основного материала.

Пайка: практически не влияет на механические свойства основного материала.

Пайка: не изменяет механические свойства основного материала.

Термическая обработка

Сварка: Обычно требует термообработки для устранения любых негативных последствий процесса сварки.

Пайка: не требует термообработки.

Пайка: не требует термообработки.

Присадочные металлы

Сварка: Обычно используются присадочные металлы, такие как сталь, алюминий и другие материалы.

Пайка: Используется низкоплавкий припой, например, серебро, медь или никелевые сплавы.

Пайка: Обычно в качестве припоя используется припой на основе свинца или бессвинцовый припой.

Основные области применения

Сварка: широко используется в строительных и промышленных целях, таких как строительство и автомобилестроение.

Пайка: подходит для систем отопления, вентиляции и кондиционирования, трубопроводов, автомобильной промышленности, ювелирных изделий, и особенно для соединений разнородных металлов.

Пайка: широко используется в электронике, ювелирном деле и для соединения небольших труб.

Как выбрать между пайкой, сваркой и сваркой

Выбор подходящего процесса соединения требует учета нескольких факторов, таких как тип материала, требования к прочности соединения, температура процесса и сценарии применения. Ниже приведены характеристики и распространенные области применения каждого процесса, которые помогут вам сделать оптимальный выбор.

Технические ответы

Почему стоит предпочесть пайку сварке?

Пайка обеспечивает более точный контроль и более чистые соединения по сравнению со сваркой. Она не требует дополнительной обработки, а также имеет меньшую термическую деформацию.

Пайка образует соединение между металлическими деталями, тогда как сварка фактически сплавляет металлы вместе.

В чём преимущества пайки по сравнению со сваркой?

По сравнению со сваркой, пайка вызывает минимальные термические деформации и остаточные напряжения. Кроме того, она не требует последующей обработки и позволяет соединять различные основные материалы.

Сварка нагревается сильнее, чем пайка?

При пайке используется горелка, печь, метод погружения или резистивный нагрев, при этом температура достигает 450°C. Сварка, напротив, использует электричество в качестве источника тепла, достигая температуры выше 5500°C.

Можно ли производить пайку без флюса?

Для всех видов пайки и сварки необходим флюс (или контролируемая атмосфера при пайке в печи).

Какое соединение обладает наибольшей прочностью: пайка или сварка?

Когда необходимо обеспечить прочное соединение, способное выдерживать высокие нагрузки и температуры, сварку следует предпочитать пайке или сварке твердым припоем.

Сварка сплавляет основной материал, создавая более прочные соединения по сравнению с соединением только поверхности, образующимся при пайке или сварке.

Почему для пайки велосипедных рам используется твердый припой, а не сварка?

В отличие от сварки, при пайке компоненты не плавятся. Это приводит к уменьшению количества тепла, воздействующего на детали рамы, что снижает деформацию, напряжение и изменение физических свойств материала.

Для пайки требуется меньше тепла, чем для сварки, что делает её более энергоэффективной.

Почему сварка лучше, чем клепка?

Прочность: Сварные соединения, как правило, обладают прочностью, равной или превышающей прочность самого основного материала. Это объясняется тем, что сварка сплавляет материалы, образуя соединение, более прочное, чем заклепки.
