«Кованое кольцо» и «бесшовное прокатное кольцо», как две основные формы кованых колец, часто рассматриваются одновременно при проектировании конструкций и выборе технологического процесса. Хотя они схожи по форме и широко используются в ключевых конструктивных элементах, таких как соединения, подшипники, уплотнения и элементы вращения, они имеют существенные различия в методах производства, контроле обтекаемости металла, эксплуатационных характеристиках и сценариях применения.
Выбор правильной формы кольца означает повышение прочности конструкции, увеличение срока службы, обеспечение точности размеров и контроль затрат в проекте. В этой статье будет проведено всестороннее сравнение сходств и различий между коваными кольцами и бесшовными прокатными кольцами по различным параметрам, таким как принципы процесса, структурные характеристики и направления применения, а также рассмотрены возможности компании Chalco по поставке продукции, чтобы помочь вам принять более обоснованное решение о выборе.

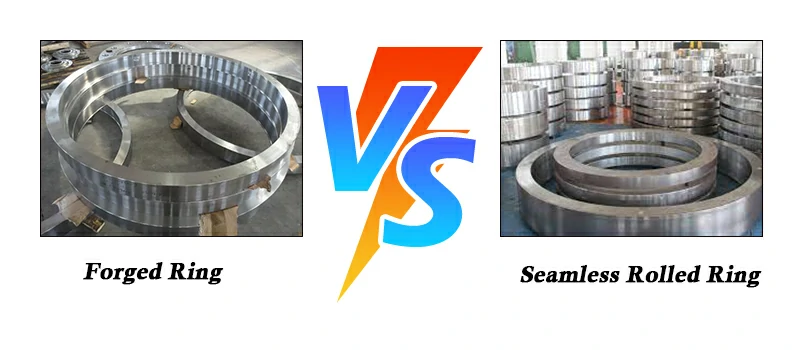

Анализ концепции: что такое кованое кольцо и бесшовное прокатное кольцо?
Кованое кольцо — это кольцевая металлическая деталь, изготовленная методом ковки, который может осуществляться путем свободной ковки, штамповки или прокатки колец. Это широкий термин, обозначающий сам процесс «ковки». Полученное кольцо может быть цельным, полым, с фланцем или специальной формы, иметь широкий диапазон размеров и высокую адаптивность.
Особая разновидность кованого кольца, представляющая собой бесшовное кольцо, которое сначала штампуется в заготовку методом свободной ковки, а затем радиально расширяется на кольцепрокатном станке. Оно обладает непрерывной структурой, целостными металлическими линиями и превосходной размерной точностью. Особенно хорошо оно проявляет себя при высоких нагрузках, больших диаметрах и высокой частоте колебаний...
Проще говоря:
Все бесшовные прокатанные кольца являются коваными кольцами, но не все кованые кольца являются бесшовными прокатанными кольцами.
Сравнение производственных процессов: открытая ковка и прокатка колец.
Хотя кованые кольца и бесшовные прокатные кольца являются коваными конструкционными деталями, существуют очевидные различия в методах их формовки, которые напрямую влияют на их геометрические размеры, плотность конструкции и эксплуатационные характеристики.
ковка в открытых штампах
Свободная ковка — один из самых традиционных процессов ковки, подходящий для изготовления широкого спектра металлических деталей различных форм и размеров, включая кольцевые детали. В этом процессе обычно используется гидравлический пресс для многократного прессования металлической заготовки, которая постепенно формируется в процессе штамповки, осадки и расширения.
Технологическая схема процесса: нагрев → осадка → штамповка → расширение отверстия/прессование кромки → первоначальное формирование кольца → последующая обработка
Технические характеристики:
- Высокая гибкость, подходит для сложных форм и небольших партий нестандартных деталей.
- Широкий технологический диапазон, подходит для различных сплавов (алюминий, титан, сталь и т. д.).
- Требуется высокий уровень опыта работы оператора.
- Относительно низкая размерная однородность и расход материала.
Прокатка колец / ковка прокатанных колец
Прокатка колец — это эффективный процесс ковки, специально используемый для изготовления бесшовных колец. Принцип заключается в том, что после ковки и штамповки круглой заготовки она сжимается внутренними и внешними роликами, в результате чего кольцо становится тоньше в радиальном направлении и расширяется в окружном направлении, образуя бесшовную структуру со стабильными размерами и однородной конструкцией.
Технологическая схема процесса: нагрев → свободная ковка заготовки → штамповка → прокатный стан → радиальная прокатка → термообработка/доработка
Технические характеристики:
- Высокая точность контроля размеров и превосходная стабильность.
- Металлическая линия тока непрерывна, а внутренняя структура плотная.
- Высокая степень использования материала, подходит для крупногабаритных и тяжелых конструкционных деталей.
- Подходит для средних и крупных проектов массового производства с использованием оборудования для прокатки колец.
| Размеры для сравнения | Открытая штамповка | Вальцовка колец |
| Размерная согласованность | ★★★☆☆ Незначительно зависит от опыта эксплуатации | ★★★★★ Автоматическое управление стабильно и надежно. |
| Структурная плотность | ★★★☆☆ Стандарт может быть соблюден, но локальное напряжение неравномерно. | ★★★★★ Непрерывные линии тока и равномерное распределение напряжения |
| Использование материалов | ★★☆☆☆ Относительно больше отходов материалов | ★★★★☆ Хороший контроль поперечного сечения, меньшие потери |
| Применимый диапазон размеров | ★★★★☆ Гибкая адаптация к различным размерам | ★★★★☆ Лучше использовать конструкции среднего и большого диаметра с высокой удельной прочностью. |
| Структурная сложность | ★★★★★ Может удовлетворить потребности в деталях нестандартной формы, с фланцами и толстыми стенками. | ★★☆☆☆ Подходит для обычных симметричных колец |
| Эффективность процесса | ★★☆☆☆ Многопроходное формование, средняя эффективность | ★★★★☆ Одноэтапная прокатка колец, высокая эффективность |
| Требования к оборудованию | ★★☆☆☆ Традиционное гидравлическое кузнечное оборудование | ★★★★★ Профессиональное оборудование для прокатки колец с ЧПУ |
Анализ структурных и эксплуатационных различий
Хотя кованые кольца и бесшовные прокатанные кольца являются поковками, они демонстрируют очевидные различия в структуре металла, распределении напряжений, усталостной долговечности и последующем сопряжении при сборке из-за разных траекторий формования.
Металлические трубопроводы и плотность тканей
Кольцо, изготовленное методом свободной ковки, обладает относительно низкой управляемостью направления обтекания, с возможными отклонениями от заданного направления или локальными точками концентрации напряжений, а его плотность зависит от опыта ковки и последующей термической обработки.
Кольцевая прокатка позволяет получить более однородную структуру и повысить надежность кольца за счет синхронной радиальной и осевой деформации, которая обеспечивает непрерывное распределение металлических потоков по окружности; такие кольцевые прокатанные детали лучше сохраняют структурную стабильность и сопротивляются разрушению при длительных переменных нагрузках.
Механические свойства и срок службы
Бесшовные прокатные кольца обычно обладают большей усталостной прочностью и сопротивлением разрушению при тех же условиях материала и термообработки, что делает их особенно подходящими для динамических нагрузок или высокоскоростных вращающихся систем.
Кованые кольца отличаются стабильностью и подходят для толстостенных деталей или крупногабаритных конструкций нестандартной формы, но требуют более высокой точности при термообработке и последующей обработке.
Точность размеров и стабильность посадки
На качество поковок, изготовленных методом свободной ковки, сильно влияют производственные факторы, они имеют несколько худшую точность размеров и округлость, и обычно требуют дополнительной предварительной обработки.
Кольцевые прокатные заготовки имеют небольшой диапазон колебаний размеров и подходят для непосредственного использования в системах, требующих высокой точности сборки, таких как фланцы соединения главного вала ветротурбин и авиационные уплотнительные кольца.
Распределение напряжений и контроль деформаций
При свободной ковке, как правило, возникают неравномерные остаточные напряжения и неполный отжиг после ковки, что может привести к деформации во время последующей механической обработки или эксплуатации.
Кольцевая прокатка обеспечивает лучшую стабильность размеров, поскольку непрерывный процесс прокатки способствует более эффективному снятию внутренних остаточных напряжений.
*Советы по выбору*: Если к проекту предъявляются более высокие требования к плотности конструкции, усталостной долговечности и точности размеров, бесшовные прокатные кольца обладают большими преимуществами; если же проект предполагает структурную гибкость, изготовление изделий нестандартной формы и сбалансированную прочность, то более подходящим вариантом будет свободная ковка.
Мгновенная оценка стоимостиСравнение сценариев применения: кованые кольца против бесшовных прокатных колец — для кого они подходят?
Кованые кольца широко используются в ветроэнергетике, авиации, военной промышленности, железнодорожном транспорте, химической промышленности, машиностроении и других отраслях. Различные проекты предъявляют разные требования к точности размеров, стабильности прочности, герметичности и контролю качества партий. Ниже приведены рекомендуемые варианты подбора для нескольких типичных условий применения:
Оборудование для ветроэнергетики и тяжелая энергетическая промышленность
Рекомендуется: Бесшовное прокатное кольцо
Типичные компоненты: фланец соединения шпинделя, опорное кольцо несущей нагрузки.
Для этих компонентов требуются большие диаметры, высокая усталостная прочность и структурная симметрия. Бесшовные прокатные кольца обеспечивают превосходную точность размеров, полную обтекаемость металла и высокую трещиностойкость, что делает их идеальными для длительной эксплуатации в условиях высоких нагрузок.
аэрокосмические и космические стартовые конструкции
Рекомендуется: бесшовное кольцо, изготовленное методом прокатки (или кованое кольцо).
Типичные компоненты: подъемное кольцо двигателя, облегчающее уплотнительное соединительное кольцо.
Для удовлетворения требований к легкости, высокой стабильности и точности сборки, детали, изготовленные методом кольцевой прокатки, обеспечивают плотную структуру и хороший контроль деформации, гарантируя надежность в системах с высокими коэффициентами запаса прочности.
Военные сооружения и специальная техника
Рекомендуется: Кольцо открытой ковки
Типичные компоненты: опорные кольца из титанового сплава, соединительные кольца для тяжелой техники.
Разработанная для работы с изменяемой структурой, сложными материалами и высокими требованиями к точности изготовления, технология свободной ковки обеспечивает высокую адаптивность процесса, позволяет создавать изделия нестандартной формы или с толстыми стенками, а также обеспечивает легкий контроль над термообработкой.
Железнодорожный транспорт и тяжелая техника
Рекомендуется: открытая ковка или прокатка колец (в зависимости от размера и партии).
Типичные компоненты: опорное кольцо тележки, кольцо тормозного подшипника, уплотнительный фланец седла подшипника.
Для нестандартных компонентов предпочтительнее свободная ковка, в то время как для симметричных или повторяющихся деталей лучше всего подходит кольцевая прокатка; оба процесса соответствуют механическим и конструктивным требованиям, предъявляемым к железнодорожному транспорту и тяжелой технике.
Соединение химической системы и сосуда под давлением
Рекомендуется: Кольцо открытой ковки
Типичные компоненты: коррозионностойкие фланцевые кольца, соединительные кольца высокого давления.
Процессы ковки должны обеспечивать возможность обработки нержавеющей стали, легированной стали и коррозионностойких титановых сплавов, а также позволять предварительную обработку канавок фланцев или сварочных швов для эффективной интеграции системы.
Советы по покупкам
| Отрасль/Сценарий | Рекомендуемый тип процесса |
| Ветроэнергетика, авиация, аэрокосмическая отрасль | Бесшовное кольцо, прокатанное кольцо |
| Военная промышленность, специальное оборудование | Кованое кольцо |
| Химическая промышленность, системы сосудов под давлением | Бесплатная ковка, изготовление опорных фланцев на заказ. |
| Тяжелая техника, крупногабаритные общестроительные конструкции | Оба варианта необязательны и зависят от требований к бумаге для чертежей. |
Рекомендации по сопутствующим товарам | Типы кованой продукции Chalco
В области ковки компания Chalco специализируется не только на производстве стандартных кованых колец и бесшовных прокатных колец, но и предлагает изготовление на заказ кованых изделий различных типов, включая алюминиевые сплавы, титановые сплавы, углеродистую сталь, легированную сталь и другие материалы, чтобы удовлетворить разнообразные потребности клиентов в различных сборочных конструкциях и особых условиях эксплуатации.
Ниже перечислены виды кованой продукции, которые мы регулярно поставляем (возможна индивидуальная настройка):

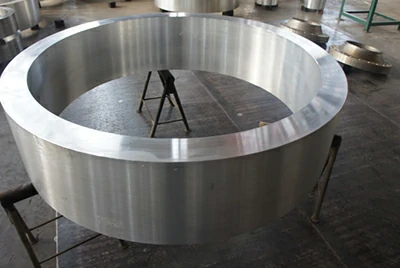

Кованые кольца
Кованое кольцо большого диаметра
Максимальный внешний диаметр опорных конструкций составляет до 2500 мм, что позволяет использовать их в ветроэнергетике и производстве оборудования.

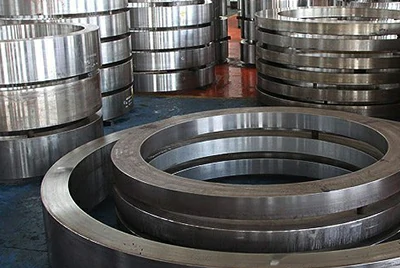

Бесшовное кольцо, прокатанное и кованое кольцо
Кольцевая прокатка с полностью автоматизированной технологической линией подачи металла и стабильной производительностью.
Обладает фланцевой конструкцией, часто используется для герметизации соединений или болтовых систем.
Компактная конструкция, подходит для деталей, подверженных давлению и вращающихся под давлением.
Полое кованое кольцо
Легкая конструкция, идеально подходит для высокоскоростных или гидравлических канальных систем.
Зубчатое кольцо / Ступенчатое кольцо
Подходит для силовых систем, вращающихся устройств и прецизионных соединительных элементов.
Расширенные кованые изделия
Используется для обработки конструкционных деталей, оснований пресс-форм и деталей, поддерживающих тяжелые нагрузки.
Цельные ковочные блоки, пригодные для механической обработки и изготовления конструкционных заготовок.
Включает круглые, шестиугольные, прямоугольные и стержни специальной формы, доступные из различных материалов.
Кованые трубы и фитинги, обладающие высокой прочностью и коррозионной стойкостью, идеально подходят для систем, работающих под давлением.
Высокопрочные кованые валы с превосходной усталостной прочностью, идеально подходящие для передачи мощности и тяжелых условий эксплуатации.
Фланцы для высокопрочных уплотнительных соединений, соответствующие различным конструктивным стандартам.
Краткое содержание: Кованое кольцо или бесшовное кольцо, изготовленное методом прокатки: как выбрать?
Хотя кованые кольца и бесшовные прокатные кольца являются коваными конструкционными деталями, они имеют свои преимущества с точки зрения метода формования, характеристик, контроля размеров и областей применения:
- Если проект требует сложной конструкции, разнообразия материалов и мелкосерийного изготовления на заказ, то свободная ковка обеспечивает большую гибкость.
- Если в проекте приоритетными задачами являются обеспечение точности размеров, долговечности при усталостных нагрузках, высокой надежности герметизации и эффективности серийного производства, то бесшовная прокатка колец имеет больше преимуществ.
Вкратце: чем сложнее форма и чем меньше размер партии → больше подходит для свободной ковки; чем больше размер и выше требования к точности → больше подходит для прокатки колец.
| Сценарий применения | Оптимизированный процесс |
| Конструкции нестандартной формы, фланцевые соединения, толстостенные детали. | Кольцо, изготовленное методом ковки |
| Ветроэнергетика, авиация, высокоточные симметричные детали | Бесшовное прокатанное кольцо |
Предоставьте свои чертежи, и мы вышлем вам варианты выбора и оценку стоимости.
Компания Chalco уже давно поставляет решения для ковки в такие отрасли, как ветроэнергетика, авиация, железнодорожный транспорт и военная промышленность. Мы предлагаем:
- Различные процессы ковки (свободная ковка, штамповая ковка, прокатка колец).
- Полный запас материалов из алюминиевых, титановых и стальных сплавов.
- Комплексное обслуживание: ковка + термообработка + черновая обработка + тестирование
- Возможности оперативного выбора и проверки технологий.
Если у вас возникли вопросы по проектированию кольцевой конструкции, выбору материалов или технологическому процессу, пожалуйста, предоставьте чертежи или технические параметры. Мы предоставим вам профессиональные рекомендации по выбору материалов и услуги по составлению ценового предложения.
