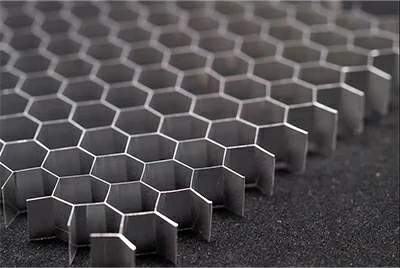

Алюминиевый сотовый сердечник 3003

Сотовый алюминиевый сердечник марки 3003 широко используется в отделке зданий, промышленной облицовке и логистических отсеках благодаря своей хорошей формуемости, структурной стабильности и экономичности. По сравнению с высокомагниевыми сердечниками авиационного класса, такими как 5052 и 5056, он обеспечивает достаточную прочность для стандартных применений, одновременно отличаясь гибкостью и доступностью — идеально подходит для проектов со средними требованиями к прочности.

Компания Chalco предлагает изделия из алюминиевого сотового профиля 3003 различных спецификаций и конструктивных форм, включая резку, предварительную формовку, штамповку и обработку поверхности по индивидуальному заказу. Они широко используются в сэндвич-системах средней прочности, таких как декоративные панели для навесных стен, дверные панели, вентиляционные решетки, выставочные конструкции, защитные пластины для оборудования и облицовка салонов автомобилей.

Обзор параметров сотового алюминиевого сердечника Chalco 3003

Для удовлетворения проектных требований различных промышленных конструкций и декоративных прослойек компания Chalco предлагает сотовый алюминиевый сердечник марки 3003 в различных спецификациях, который может поставляться в расширенном или нерасширенном состоянии. Компания поддерживает индивидуальные параметры длины стороны, толщины сердечника, толщины гофр и плотности, а также может предоставлять дополнительные услуги, такие как обработка поверхности, тестирование качества партии и изготовление предварительно нарезанных блочных конструкций по запросу.

Стандартные размеры листового металла (можно нарезать по размеру): 48" × 96" (1220 × 2440 мм); 48" × 120" (1220 × 3050 мм); 48" × 144" (1220 × 3660 мм); 24" × 96" (610 × 2440 мм); 36" × 96" (915 × 2440 мм); 60" × 120" (1524 × 3050 мм)

Подходит для декоративных навесных стен, дверных панелей, конструкций стеллажей, панелей вентиляционных систем и других промышленных многослойных конструкций. Если вам нужны детали нестандартной формы или в виде блоков, возможна резка по чертежу.

• Стандартная закалка: среднепрочная твердая алюминиевая фольга 3003-H18, однородная структура, стабильные характеристики, хорошая формуемость и технологичность.
• Форма поставки: Доступны нерасширенные, расширенные и предварительно нарезанные блоки, позволяющие производить обработку фиксированной длины и ширины в соответствии с чертежами, что облегчает ламинирование панелей и монтаж несущих конструкций.
• Состояние поверхности: Поддержка нанесения чистой фольги, анодирования, предварительной обработки, перфорации и других видов обработки по индивидуальному заказу.
• Поддержка в разработке инженерных чертежей: чертежи САПР и анализ образцов принимаются для оказания помощи заказчикам в подтверждении метода соединения и соответствия конструктивных размеров.
• Данные испытаний на однородность: могут содержать информацию об ошибке длины стороны, допуске по толщине, плотности партии, механических свойствах и других результатах испытаний; перейти к просмотру [Подробное описание технических параметров]
• Система управления качеством и обеспечение соответствия стандартам: Пройдены сертификации ISO 9001, RoHS/REACH, GB/T 19001 и другие, что обеспечивает поддержку управления поставками в рамках промышленных серийных проектов...

Запатентованный продукт Chalco 3003 с сотовым сердечником.

Для удовлетворения потребностей в сложных сэндвич-конструкциях, нелинейных поверхностях и специальных функциональных возможностях компания Chalco разработала ряд специальных конструкционных типов на основе сотового сердечника из алюминиевого сплава 3003, которые широко используются в прецизионных конструкционных деталях аэрокосмической отрасли, сэндвич-конструкциях вспомогательных систем самолетов, буферных модулях кабины и высокоэффективных композитных конструкциях.

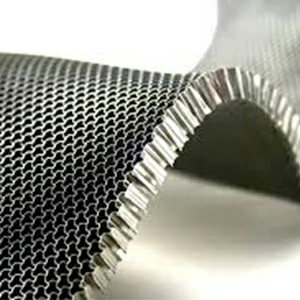

• 3003 Гибкий сотовый сердечник

  Материал средней или низкой плотности; гнется без предварительной формовки, идеально подходит для ламинирования на месте или для небольших партий.

  Преимущества материала: сплав 3003 обладает лучшей пластичностью, снижает вероятность растрескивания и деформации кромок, а также упрощает сборку.

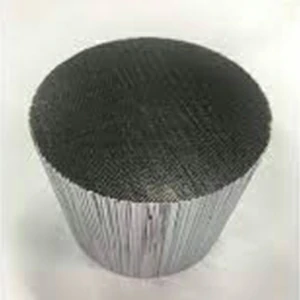

• 3003 Блокообразный стержень

  Сердечник толщиной ≥150 мм, обладающий хорошей вертикальной опорой и способностью поглощать энергию, может использоваться в качестве наполнителя или опорной подушки.

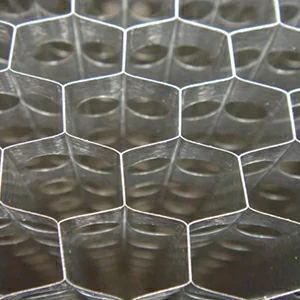

• 3003 Перфорированный сотовый сердечник

  Для улучшения циркуляции воздуха и теплопроводности, а также снижения перепадов давления в кабине, на гофрированном листе выполняется стандартная перфорационная обработка.

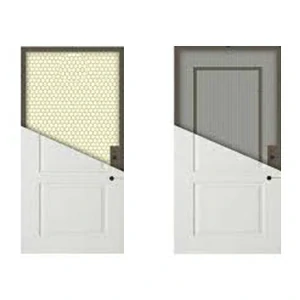

• Декоративный композитный сердечник

  Высокая плоскостность, хорошие адгезионные свойства, возможность сочетания с различными отделочными материалами (алюминиевая плита, древесный шпон, камень и т. д.) для образования легкой композитной декоративной плиты.

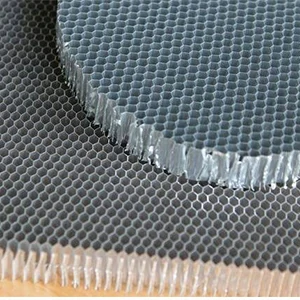

• Сотовый алюминиевый сердечник, сваренный точечной сваркой, 3003

  Изготовленный из алюминиевой фольги 3003-H18 методом точечной сварки, он обеспечивает однородную структуру и умеренную прочность, идеально подходит для сэндвич-систем средней прочности, таких как промышленные панели и корпуса оборудования. Стабильные сварные швы, отсутствие остатков клея и совместимость с горячим прессованием и анодированием обеспечивают высокую экономическую эффективность и гибкость обработки.

Для удовлетворения требований к различным конструктивным размерам, механическим свойствам и технологиям формования, материалы для сотовых сердечников 3003 позволяют создавать изделия разнообразной формы и с различными типами структур сотовых сердечников, адаптируясь к различным сложным условиям применения и требованиям к эксплуатационным характеристикам.

Чтобы ознакомиться с характеристиками и рекомендациями по выбору различных сотовых конструкций, перейдите по ссылке [ Руководство по выбору сотовой сердцевины ] или [].

Анализ эксплуатационных преимуществ сотовых материалов сердечника 3003.

Алюминиевый сотовый сердечник 3003, как экономичный материал для сэндвич-конструкций, широко используется в архитектурной отделке, облицовке промышленного оборудования, логистической упаковке и внутренней отделке железнодорожных путей благодаря своим превосходным формовочным характеристикам, стабильным структурным свойствам и высокой экономической эффективности. По сравнению с сотовыми сердечниками из высокомагнезиальных сплавов (таких как 5052, 5056), 3003 больше подходит для проектов со средними требованиями к прочности, но более чувствителен к пластичности материала, эффективности обработки и контролю бюджета.

Превосходные формовочные характеристики: алюминиево-марганцевые материалы обладают хорошей пластичностью и подходят для сложных технологических процессов, таких как расширение, изгиб и формование, без растрескивания или деформации по краям.

Высокая экономическая эффективность: стоимость ниже, чем у моделей 5052 и 5056, подходит для использования на больших площадях и снижает общую стоимость конструкции.

Стабильность размеров: сотовая структура равномерно расширена с минимальной деформацией, что облегчает композитную и точную сборку панелей больших размеров.

Совместимость с различными процессами: поддерживает анодирование, напыление и электрофорез, подходит для алюминиевых пластин, деревянных элементов отделки, стекловолокна и других типов поверхностных материалов.

Многофункциональная опорная конструкция: может быть обработана в стандартном (STD), R2, блочном, предварительно изогнутом, штампованном и других вариантах для удовлетворения различных требований к проектированию конструкций.

Производственные мощности и возможности по поставке сотового материала для сердцевины Chalco 3003

Для удовлетворения требований к стабильности размеров, гибкости обработки и эффективности поставок сотовых материалов в таких областях, как архитектурная отделка, промышленные конструкционные элементы, внутренняя отделка железнодорожного транспорта и т. д., компания Chalco создала интегрированную систему обработки и поставок, охватывающую подготовку алюминиевой фольги → формование сот → постобработка → упаковка и доставка . Благодаря высокой пластичности и экономичности сплава 3003, он позволяет создавать различные конструкционные формы и осуществлять массовое производство по индивидуальному заказу, а также подходит для различных систем сэндвич-панелей.

Возможности обработки данных

Расширение: Поддерживает стандартное расширение и направленное расширение для обеспечения плоской поверхности сердцевины и однородности структуры.

Точная резка: возможность резки до заданной длины и ширины в соответствии с чертежами заказчика, подходит для сборки крупных печатных плат или обработки деталей нестандартной формы.

Предварительная формовка: может быть выполнена предварительная гибка пресс-формы, частичная гибка и другие виды обработки для адаптации к трехмерным изогнутым декоративным элементам и облицовочным конструкциям.

Перфорационная обработка: Обеспечивает перфорацию поверхности сотовой структуры для функционального проектирования, например, для теплообмена, вентиляции, звукоизоляции и т. д.

Композитный материал с толстым сердечником: многослойный сотовый композит обеспечивает толстую структуру, подходящую для амортизации, теплоизоляции, опор и других применений.

Пакет для обработки поверхности

Анодирование: повышает коррозионную стойкость, улучшает прочность клеевого соединения и подходит для композитных панельных систем.

Очистка и герметизация поверхности: повышает стабильность адгезии на границе раздела, подходит для крупномасштабных декоративных панелей, дверных панелей и т. д.

Совместимость с покрытиями: поддерживает распыление, электрофорез, ламинирование и другие виды предварительной обработки, подходит для промышленного и строительного применения.

Производственные мощности и поддержка

Статус доставки:

• В нерасширенном состоянии: удобно для транспортировки и самостоятельного расширения покупателями.
• В расширенном состоянии: может быть непосредственно использован для сборки композитных конструкций.
• Предварительно нарезанные модули: подходят для линий ламинирования панелей и серийного производства.

Упаковка: Прочная защитная картонная коробка промышленного назначения + перегородка из пеноматериала для позиционирования + вакуумная пленка с защитой от окисления, дополнительно усилена деревянным ящиком для экспорта.

Контроль сроков поставки: стандартные спецификации могут быть выполнены в кратчайшие сроки — в течение 7-10 рабочих дней, а сроки поставки сложных конструкций могут быть оценены и подтверждены.

Сертификация и документация: могут быть приложены результаты испытаний на плотность, протокол испытаний длины/толщины стороны, протокол анодирования, информация об отслеживаемости партии.

Компания Chalco предлагает комплексные услуги по изготовлению сотовых конструкций, от сырья до формовки и сборки, в соответствии с производственным ритмом сложных аэрокосмических конструкций. Мы также предлагаем сопутствующие товары для комплексных решений по созданию сэндвич-конструкций. Отправьте свои чертежи или требования для получения технической поддержки и ценовых предложений.

Сотовый сердечник из алюминия 5052

Сотовый сердечник из алюминия 5056

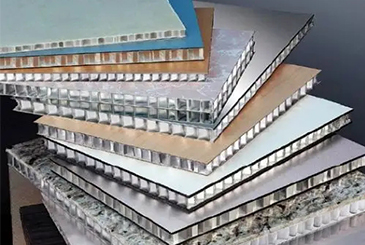

Алюминиевая сотовая панель

Паяная/бесклеевая алюминиевая сотовая панель

Области сотрудничества в области применения сотового материала для сердцевины Chalco 3003

Благодаря хорошей пластичности, технологичности и экономичности, сотовый материал Chalco 3003 широко используется в различных системах сэндвич-конструкций средней прочности , охватывающих архитектурное оформление, промышленное оборудование, транспорт, логистику и другие области. Ниже приведены типичные отрасли-партнеры и рекомендуемые конструкции для применения:

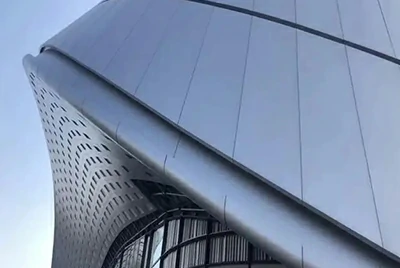

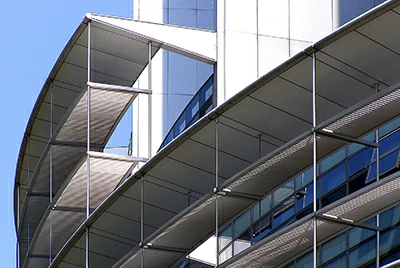

Строительные навесные фасадные системы и системы внутренней отделки

• Области применения: наружные стеновые панели зданий, металлические потолки, панели лифтовых кабин, изогнутые декоративные панели.
• Рекомендуемые конструкции: стандартный сотовый сердечник, предварительно сформированный изогнутый сотовый сердечник, декоративный композитный материал для сердечника.
• Преимущества для сотрудничества: малый вес и высокая плоскостность, подходит для таких процессов обработки поверхности, как анодирование, ламинирование и напыление.

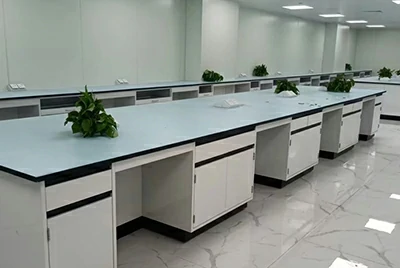

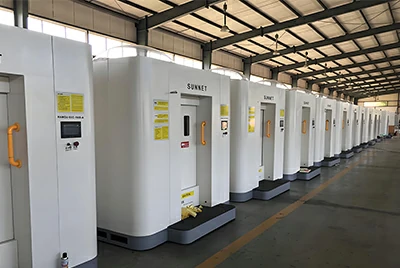

Защитные конструкции и кожухи для промышленного оборудования

• Области применения: корпуса оборудования, теплоизоляционные панели, столешницы операционных столов, корпуса рабочих мест.
• Рекомендуемая структура: структура STD/R2, блочный сотовый сердечник, перфорированный воздухопроницаемый сердечник.
• Преимущества сотрудничества: стабильность размеров, ударопрочность и поддержка модульной поставки больших размеров.

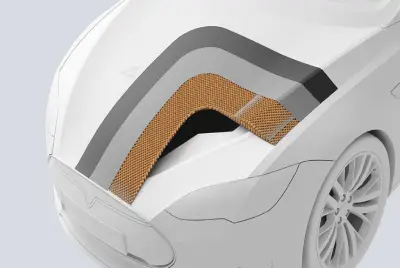

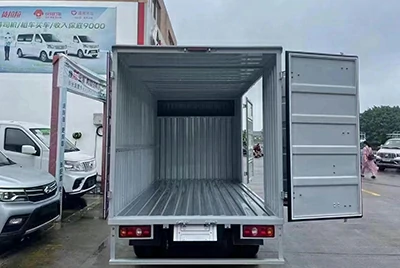

Внешняя/внутренняя отделка автомобиля и конструкция кузова

• Области применения: внутренние стенки железнодорожных вагонов, стеновые панели для логистических вагонов, заполнение пустот внутри вагонов.
• Рекомендуемые конструкции: гибкий сотовый сердечник, сотовый сердечник конструкции R2, предварительно нарезанная модульная сотовая панель.
• Преимущества сотрудничества: хорошая легкая основа и теплоизоляционный эффект, удобство для пакетного ламинирования.

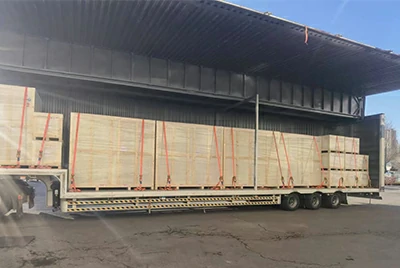

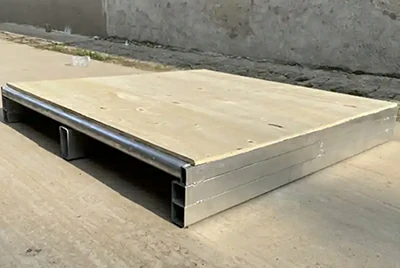

Буфер для упаковки и система логистических поддонов

• Области применения: амортизирующие материалы для транспортировки оборудования, ударопрочные структурные наполнители, одноразовая упаковка для сэндвич-контейнеров.
• Рекомендуемые конструкции: сотовый блочный сердечник, перфорированный сердечник, энергопоглощающий материал 2R2S.
• Преимущества сотрудничества: высокое соотношение прочности буфера, поддержка толстой сердцевины и фигурная резка.

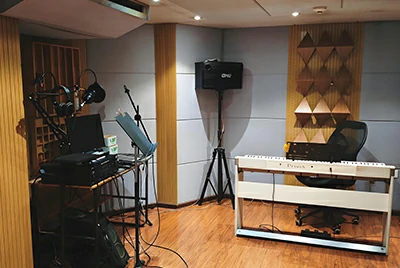

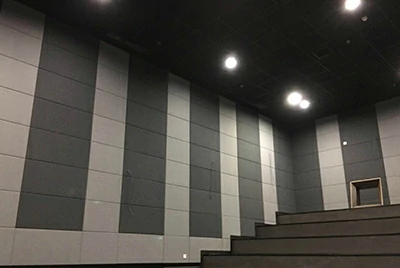

Звукоизоляция и функциональные сэндвич-панели

• Области применения: звукоизолирующие стены, кожухи для оборудования, акустические потолки, звукопоглощающие декоративные панели.
• Рекомендуемые конструкции: перфорированный сотовый сердечник, звукопоглощающий материал сердечника, декоративная композитная конструкция.
• Ценность сотрудничества: снижение шумового резонанса, улучшение акустической обстановки в помещении, а также учет как внешнего вида, так и функциональности.

Chalco 3003 — новый сотовый материал

Примечания: Данные испытаний получены при толщине 0, 625 дюйма; Размеры предоставляются по запросу; Приведенные выше значения не гарантируются и должны использоваться только в качестве ориентира.

Руководство по выбору и часто задаваемые вопросы о сотовых алюминиевых конструкциях сердечника 3003

При применении в отделке зданий, облицовке промышленного оборудования и транспортных конструкциях выбор сотовой конструкции должен соответствовать направлению нагрузки, методу склеивания и бюджету. Ниже приведены рекомендации по выбору распространенных типов конструкций и ответы на типичные вопросы, которые помогут вам быстро принять решение.

Рекомендации по выбору распространенных типов сотовых материалов для сердцевины из стали 3003.

• Если вам нужны малый вес и удобство в обработке, STD / R2 — лучший выбор.
• Если требуется буферная/энергопоглощающая структура, рекомендуется использовать 2R2S/R2S.
• Для проектирования поверхностей со сложной многонаправленной нагрузкой больше подходит метод R2S / R2S[DG].
• Все конструкции допускают настройку размера пор, плотности и метода перфорации.

Как заказать сотовый материал 3003? Как разобраться в параметрах заказа сотового материала 3003?

ПАК – 3003 – 3, 1 – 3/16 – Н – Е

Значение каждого параметра следующее:

В чём разница между сотовым сердечником 3003 и сплавами 5052 и 5056?

• 3003: Низкая стоимость, хорошая пластичность, подходит для отделочных и промышленных конструкций.
• 5052/5056: Повышенная прочность и коррозионная стойкость, используется в экстремальных условиях, таких как авиация или морские платформы.

Если для вашего проекта не требуется высокая прочность, но важны технологичность и контроль затрат, то сталь марки 3003 — предпочтительный вариант.

Поддерживается ли покупка небольшими партиями и индивидуальная настройка?

Да. Компания Chalco предлагает нерасширенные, расширенные, предварительно нарезанные и сформированные изделия, подходящие для мелкосерийного прототипирования и индивидуальной настройки под конкретные проекты.

С какими панельными материалами его можно использовать?

Сотовый алюминиевый сердечник 3003 подходит для:

• Алюминиевая пластина (анодированная или напыленная)
• пластина из нержавеющей стали
• Шпон/искусственная плита
• Композитные материалы из CFRP/GFRP и т.д.

Его можно ламинировать методом термопрессования или склеивания.

Можете ли вы предоставить протоколы испытаний и сертификаты качества?

По запросу мы можем предоставить сертификаты соответствия (COC), сертификаты анализа (COA), протоколы испытаний партий и отчеты о сторонних испытаниях (например, механических свойствах, контроле плотности, состоянии поверхности и т. д.).

Можно ли перфорировать сотовый сердечник?

Да. Доступны различные варианты перфорации, соответствующие требованиям проектирования, для вентиляции, снижения шума, сброса давления или регулирования температуры.
