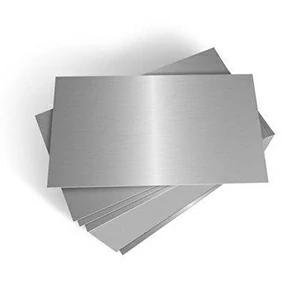

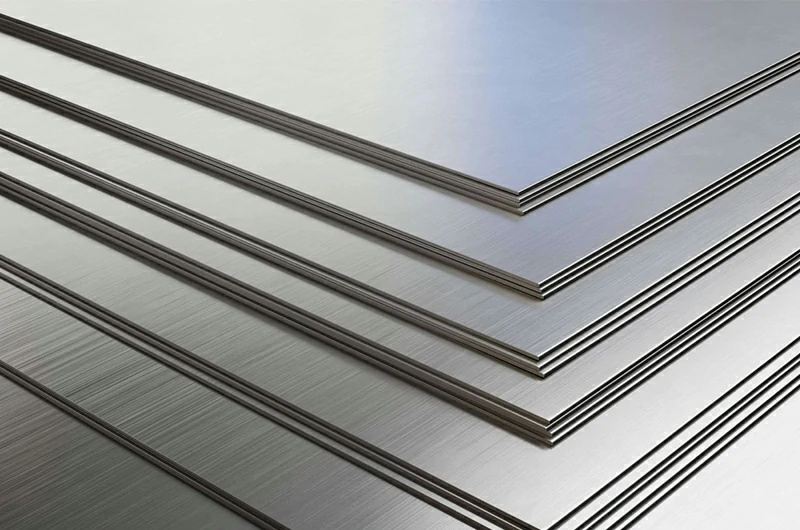

4047 O Алюминиевый припойный лист. Введение в продукт.
Алюминиевый припой 4047 O представляет собой высококремниевый алюминиевый сплав со стабильным содержанием кремния 11–13% и температурой плавления около 581 °C. Материал обладает превосходной текучестью и смачиваемостью при пайке, что позволяет получать плотные и надежные сварные швы без пористости и трещин.
В состоянии O он сочетает в себе прочность и пластичность, отличаясь однородной мелкозернистой микроструктурой, гладкой поверхностью и строго контролируемыми допусками по размерам.
Соответствуя стандартам GB/T и имея сертификат EN 10204 3.1, он обеспечивает стабильные характеристики пайки и высокую точность размеров. Благодаря этим свойствам он широко используется в теплообменниках, топливных системах и компонентах двигателей аэрокосмической отрасли.
Технические характеристики и сертификаты
Технические характеристики: толщина 0, 42 мм, ширина 9, 51 мм, со строго контролируемыми допусками.
Стандарты: GB/T 3190-2008, GB/T 228.1-2021, GB/T 7999-2015, GB/T 3246.1-2024
Качество: Произведено в соответствии с системами управления качеством ISO 9001 / AS9100, применяемыми в аэрокосмической отрасли.
Сертификация: Сертификат заводских испытаний EN 10204 3.1, все результаты контроля соответствуют требованиям.
Дополнительные исследования: ультразвуковой контроль и микроструктурный анализ (по желанию); соответствие требованиям RoHS/REACH по запросу.
Химический состав
Согласно спектроскопическому анализу по стандарту GB/T 7999-2015, химический состав алюминиевого листа 4047 O следующий:
| Элемент | Стандартный диапазон (масс.%) | Измеренное значение (в весовых процентах) | Результат |
| Си | 11.0-13.0 | 11.57 | Квалифицированный |
| Фе | ≤0, 80 | 0.11 | Квалифицированный |
| Cu | ≤0, 30 | 0, 008 | Квалифицированный |
| Мн | ≤0, 15 | 0, 01 | Квалифицированный |
| Мг | ≤0, 10 | 0, 01 | Квалифицированный |
| Цинк | ≤0, 20 | 0, 003 | Квалифицированный |
| Ти | - | 0, 001 | Квалифицированный |
| Другие (одиночные) | ≤0, 05 | - | Квалифицированный |
| Прочие (всего) | ≤0, 15 | - | Квалифицированный |
| Аль | Баланс | РЕМ | Квалифицированный |
Высокое содержание кремния обеспечивает превосходную текучесть припоя и устойчивость к горячему растрескиванию, что делает алюминиевый лист марки 4047 O идеальным выбором для паяных конструкционных элементов в аэрокосмической отрасли.
Механические свойства
Согласно стандарту GB/T 228.1-2021 «Испытание на растяжение при комнатной температуре», характеристики алюминиевого листа марки 4047 O следующие:
| Элемент | Стандартные требования | Измеренный результат | Заключение |
| Предел прочности на растяжение Rm (МПа) | 90-135 | 133-135 | Квалифицированный |
| Предел текучести Rp0.2 (МПа) | 35-85 | 72-75 | Квалифицированный |
| Удлинение A50 (%) | ≥20 | 34-38 | Квалифицированный |
Алюминиевый припой 4047 O не только обладает относительно высокой прочностью, но и отличается превосходным удлинением, отвечая требованиям к формовке и надежности компонентов аэрокосмической отрасли.
Тестирование продукции
Микроструктура
Согласно металлографическому контролю по стандарту GB/T 3246.1-2024, микроструктура алюминиевого припоя 4047 O демонстрирует равномерное распределение частиц кремния со средним размером около 2, 6 мкм, без крупных кристаллов кремния или аномальной сегрегации. Частицы кремния мелкодисперсны и стабильно распределены в матрице, что имеет решающее значение для качества пайки.
- Равномерное распределение: предотвращает локальный перегрев или неравномерное образование расплавленных луж во время пайки, обеспечивая плавное течение.
- Мелкодисперсные частицы: улучшают плотность и однородность паяных соединений, повышая надежность.
- Отсутствие крупных частиц: снижает риск образования трещин, продлевая срок службы в условиях высоких температур и агрессивных сред.
Стабильная микроструктура гарантирует равномерные сварные швы и плотные соединения, обеспечивая стабильность и надежность паяных соединений в аэрокосмической отрасли и высокий уровень безопасности.

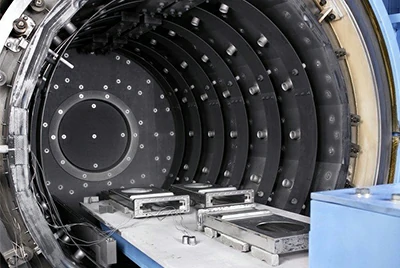

Температура плавления и паяльность
Диапазон температур плавления алюминиевого припоя 4047 O составляет 577–585 °C, измеренное значение — 581 °C. Этот узкий и стабильный диапазон обеспечивает превосходный контроль процесса и снижает риск дефектов, вызванных колебаниями температуры.
В практических применениях при пайке сплав демонстрирует превосходную текучесть и смачиваемость. Расплавленный металл быстро и равномерно растекается, заполняя зазоры в швах и образуя сплошные, гладкие и плотные сварные швы. Испытания подтвердили отсутствие пористости, включений и несплавления в сварных швах.
В аэрокосмической отрасли алюминиевый припой 4047 O демонстрирует высокую надежность: он обеспечивает долговременную герметизацию в топливных системах, повышает эффективность теплопередачи в теплообменниках и обеспечивает долговечность компонентов двигателя при высоких температурах и вибрации. Эти характеристики делают его ключевым материалом в передовых технологиях производства, обеспечивая как облегченную конструкцию, так и длительный срок службы.

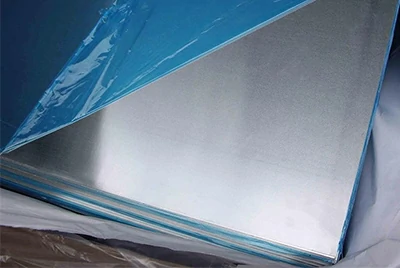

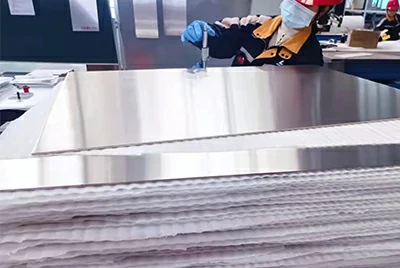

Качество поверхности и точность размеров
Поверхность алюминиевого припоя 4047 O имеет ярко-серебристый цвет, гладкая и не содержит масляных пятен, трещин или расслоений, что обеспечивает стабильное качество внешнего вида.
Для обеспечения точности размеров допуск по толщине контролируется в пределах ±0, 035 мм, измеренное значение составляет 0, 425 мм; допуск по ширине составляет ±0, 15 мм, измеренное значение составляет 9, 51 мм. Оба допуска соответствуют требованиям стандарта.
Строгий контроль допусков и превосходное качество поверхности позволяют этому материалу соответствовать требованиям точной сборки и стабильной пайки, предъявляемым к аэрокосмическим конструкциям, обеспечивая долговременную стабильность и надежность компонентов в процессе эксплуатации.
4047 против 4045 против 4343 – Сравнение состава и применения
| Класс сплава | Содержание Si (масс.%) | Температура плавления (°C) | Текучесть припоя | Типичные области применения | Основные характеристики |
| 4047 О | 11–13 | ~581 | Отличная, высокая смачиваемость, плотные сварные швы. | Аэрокосмические топливные системы, теплообменники, компоненты двигателей | Высокое содержание кремния, исключительная надежность и долговечность сварных швов. |
| 4045 | ~10 | Немного выше, чем 581 | Хорошо, но немного уступает 4047. | Автомобильные радиаторы, системы охлаждения | Экономически выгодное решение, подходящее для массового автомобильного производства. |
| 4343 | ~7 | Выше | Умеренная, слабая текучесть | Промышленные теплообменники, компоненты для пайки общего назначения. | Недорогой, подходит для применений с низкими требованиями к пайке. |
По сравнению с алюминиевыми сплавами 4045 и 4343, алюминиевый припой 4047 O больше подходит для аэрокосмической и других высоконадежных применений, обеспечивая более высокую плотность сварного шва и более длительный срок службы.
Области применения

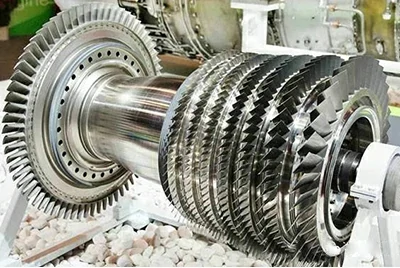

Аэрокосмическая промышленность
Алюминиевый припой 4047 O наиболее часто используется в аэрокосмической отрасли, в том числе для топливных баков, систем охлаждения двигателей, пластин теплообменников и различных конструкционных паяных элементов. Благодаря стабильной температуре плавления и отличной смачиваемости он обеспечивает долговременную герметизацию топливных систем, повышает эффективность теплопередачи и гарантирует долговечность и надежность деталей двигателя в условиях высоких температур и вибрации.

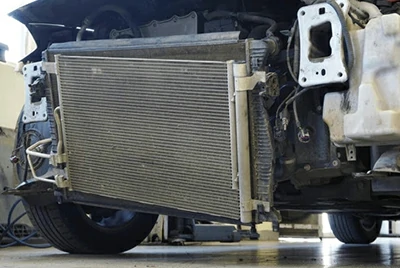

Автомобильная промышленность
В автомобилестроении этот материал в основном применяется в радиаторах, системах охлаждения и облегченных компонентах выхлопной системы. По сравнению с обычными сплавами, высокое содержание кремния в алюминиевом листе 4047O обеспечивает более плотные сварные швы, что способствует снижению веса автомобиля, улучшению теплоотвода и продлению срока службы систем охлаждения и выхлопной системы.

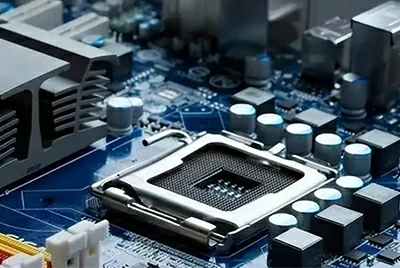

Электронная и энергетическая промышленность
В электронной и энергетической отраслях он широко используется для радиаторов силовой электроники и высокотемпературных теплопроводящих компонентов. Однородная микроструктура и стабильное качество сварки позволяют поддерживать эффективное рассеивание тепла в мощных устройствах, предотвращая ухудшение характеристик из-за накопления тепла и обеспечивая безопасную и стабильную работу энергетического оборудования.

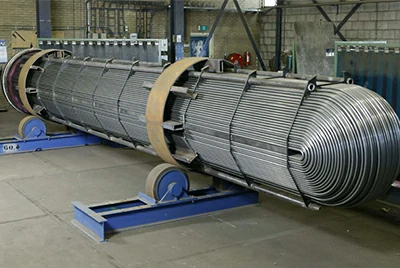

Промышленное оборудование
В промышленном оборудовании алюминиевый припой 4047 O широко используется для вакуумной пайки деталей и высокотемпературных теплообменников. Его узкий и стабильный диапазон плавления обеспечивает плотность и однородность сварного шва, позволяя материалу сохранять высокую прочность и коррозионную стойкость в течение длительного времени эксплуатации в суровых условиях.

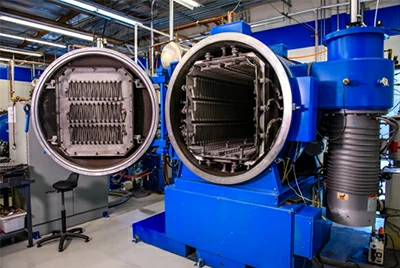

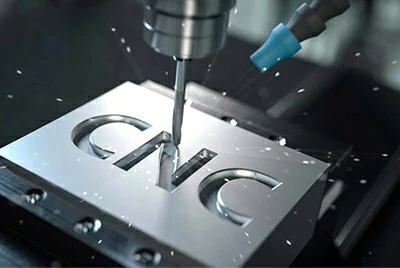

Технология обработки
Алюминиевый припойный лист марки 4047 O в состоянии O обладает хорошей пластичностью и формуемостью, что делает его пригодным для распространенных методов обработки. Он демонстрирует превосходные свойства при холодной обработке и может быть подвергнут штамповке, гибке или глубокой вытяжке для изготовления сложных деталей.
Высокое содержание кремния обеспечивает превосходную свариваемость, особенно при вакуумной пайке и пайке в защитной атмосфере, что приводит к образованию плотных и надежных соединений. В процессе механической обработки равномерное распределение частиц кремния снижает износ инструмента и обеспечивает гладкую поверхность, сводя к минимуму необходимость последующей полировки.
В аэрокосмической отрасли этот сплав также может быть анодирован, покрыт электрофоретическим методом или обработан другими защитными покрытиями для повышения коррозионной стойкости и улучшения внешнего вида поверхности.
Упаковка и доставка
Алюминиевый припойный лист марки 4047 O может поставляться в виде целых листов, нарезанных по размеру или небольшими партиями в соответствии с требованиями заказчика. Упаковка включает защитную пластиковую пленку от влаги и царапин.
В деревянных ящиках или на поддонах для безопасной транспортировки на большие расстояния и экспорта. Стандартные размеры имеются в наличии на складе для быстрой доставки, а нестандартные размеры могут быть изготовлены на заказ с контролируемыми сроками выполнения.
Часто задаваемые вопросы (FAQ)
В1: В чем разница между алюминиевым припоем 4047 O и обычным алюминиевым листом?
A: Сплав 4047 O — это высококремниевый сплав со стабильным диапазоном плавления 577–585 °C, отличной текучестью и смачиваемостью при пайке, позволяющий получать плотные и надежные сварные швы. Обычные алюминиевые листы не могут обеспечить такие же сварочные и жаростойкие характеристики.
В2: Почему он широко используется в аэрокосмической отрасли?
А: Он сочетает в себе прочность и пластичность с однородной микроструктурой и стабильным качеством сварного шва, способен к длительной эксплуатации при высоких температурах, вибрации и в условиях воздействия топлива, отвечая требованиям аэрокосмической отрасли к легкости и надежности.
Вопрос 3: Можно ли обработать поверхность этого листа?
А: Да. Сплав 4047 O может быть анодирован, покрыт электрофоретическим методом или обработан другими защитными покрытиями для улучшения коррозионной стойкости и внешнего вида.
Вопрос 4: Доступна ли сертификация качества?
A: Каждая партия проходит тестирование в соответствии со стандартами GB/T и поставляется с сертификатом EN 10204 3.1. Также может быть предоставлена дополнительная документация, например, о соответствии требованиям RoHS/REACH.
В5: Какова его коррозионная стойкость?
А: Высокое содержание кремния обеспечивает превосходную коррозионную стойкость в топливе, смазочных материалах и в условиях эксплуатации в аэрокосмической отрасли, что делает его пригодным для длительного использования.
В6: Каков срок службы этого материала?
А: При правильной сварке и нанесении алюминиевый припой марки 4047 O образует плотные и стабильные соединения, эффективно противодействующие усталостному растрескиванию и продлевающие срок службы компонентов.
В7: Вы поддерживаете индивидуальные заказы и быструю доставку?
А: Да. Доступны различные варианты толщины, ширины и нарезки по размеру. Мы держим стандартный запас для немедленной доставки и предоставляем услуги по изготовлению на заказ по запросу.
