Листы алюминия серии 6000 широко используются в конструкционном производстве, силовой электронике, новых энергетических автомобилях и промышленном оборудовании. Сплавы, такие как 6061 и 6063, обеспечивают стабильную прочность и хорошую обрабатываемость, тогда как 6101 оптимизирован для электрической и теплопроводности. Однако с тенденцией к высокой плотности мощности и лёгкой конструкции традиционные сплавы 6xxx часто сталкиваются с компромиссами между прочностью конструкции и эффективностью отвода тепла.
Для решения этой задачи компания Chalco разработала 6803 алюминия с высокой прочностью и теплопроводностью, основанных на оптимизированном составе сплава и процессах термической обработки. Этот сплав обеспечивает надёжный баланс между несущей способностью и теплопроводностью, что делает его подходящим для термоуправления на структурном уровне, обеспечивая при этом стабильное подачу для промышленных проектов.
Алюминиевый сплав высокой прочности с высокой теплопроводностью 6 серии — сплав 6803, эксклюзивный сорт
Алюминиевый сплав 6803 — это алюминиевый лист серии 6000 с высокой прочностью и теплопроводностью, разработанный компанией Chalco. Он обеспечивает теплопроводность до 200 Вт/м·К, сохраняя при этом надёжную несущую способность конструкций, что обеспечивает сбалансированное решение для интегрированных конструктивных и теплоотведенных приложений.
По сравнению с обычными сплавами 6xxx, такими как 6061 и 6063, которые обычно делают приоритет либо на прочность, либо на проводимость, 6803 разработан для достижения оптимальных характеристик как в структурной целостности, так и в тепловом управлении.
Сплавная система: серия 6xxx (Al-Mg-Si)
Условие темпера: Оптимизированные условия термической обработки
Диапазон толщины: ≥ 0, 2 мм, можно настраивать
Типичные применения: Компоненты структурного теплового управления
| 6803 Алюминиевый сплав — типичные механические и тепловые свойства (0, 2 мм) | |||||
| Сорта сплавов | Темперамент | Предел текучести (МПа) | Прочность на растяжение (МПа) | Удлинение (%) | Теплопроводность (Вт/м·К) |
| Потребности клиентов | - | / | ≥200 | / | ≥180 |
| 6803 | Оптимизированный темпер | 235 | 252 | 4.88 | 210 |
| 6803 | Темперамент с усилением силы | 341 | 349 | 3.24 | 207 |
Преимущества алюминиевого сплава 6803 высокой прочности с высокой теплопроводностью
6803 разработан для обеспечения как структурной прочности, так и высокой теплопроводимости в системе из 6-серии сплава, что делает его подходящим для высокой плотности мощности и интегрированных тепловых задач. По сравнению с обычными сплавами 6xxx, где приоритет — прочность или проводимость, 6803 обеспечивает более эффективное сочетание несущих и теплоотводных функций.
Сбалансированная прочность и теплопроводность: Обеспечивает теплопроводность до 200 Вт/м·К, сохраняя при этом надёжную несущую способность конструкций для теплоотводящих компонентов.
Гибкое сопоставление производительности: Тепловые и механические свойства можно корректировать с помощью обработки для удовлетворения различных структурных и производительных требований.
Подходит для лёгких тонких конструкций: Поддерживает стабильную производительность в тонколистовых приложениях, поддерживая лёгкие и высокоинтегрированные конструкции.
Отличная обработка и производительность: Наследует хорошую обрабатываемость, конструктивную устойчивость и инженерную адаптивность сплавов серии 6, что обеспечивает эффективную интеграцию систем и масштабное производство.
6803 Алюминиевый сплав против 6061/6063/6101
В практическом выборе инженерных материалов различные алюминиевые пластины серии 6 часто требуют компромисса между прочностью и теплопроводностью. 6803 не предназначен для замены 6061 или 6063, а скорее для предоставления более сбалансированного решения в сценариях структурного теплового управления.
| Сплав | Предел текучести | Теплопроводность | Положение |
| 6061-T6 | 260–280 | ≈163 | Приоритет структуры |
| 6063-T6 | 200–220 | ≈209 | Приоритет формирования |
| 6101-T63 | 155 | ≈218 | Приоритет теплопроводности |
| 6803 | ≥200 | 200–210 | Структура + Термическое управление |
С точки зрения распределения производительности:
- 6061 уделяет особое внимание несущей способности конструкций.
- 6063 больше подходит для формирования процессов .
- 6101 уделяет особое внимание электрической и теплопроводности.
- 6803 обеспечивает более сбалансированное сочетание прочности конструкции и функционала терморегулирования.

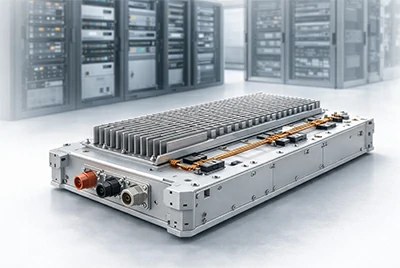

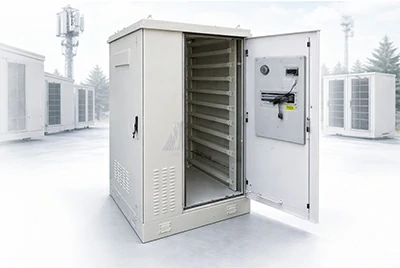

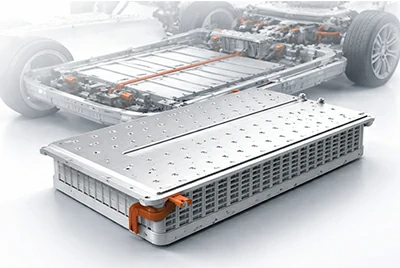

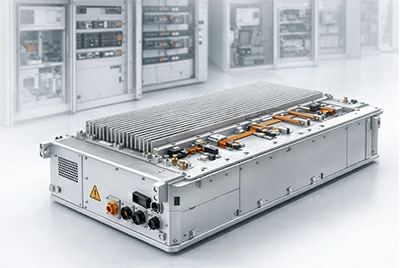

Типичные применения 6803 в структурном тепловом управлении
В мощной электронике и новых энергетических системах конструктивные компоненты необходимы для поддержки как несущей нагрузки, так и теплоотвода. Обычные сплавы серии 6 обычно оптимизированы для одного свойства — прочности или теплопроводности, что затрудняет удовлетворение растущего спроса на высокоплотные и лёгкие интегрированные конструкции.
Для решения этой задачи компания Chalco разработала и стабилизировала производство сплава 6803 для применения в структурном тепловом управлении. Материал был проверен в новых энергетических, силовых электронных и коммуникационных системах, обеспечивая надёжный баланс между прочностью конструкции и эффективным теплоотводом.
Новые энергетические транспортные средства и электрические приводы: Корпуса электроприводных контроллеров, базовые пластины модуля IGBT, поддержка аккумуляторного блока и теплоотводящие конструкции
Системы хранения энергии и фотоэлектрические системы: Конструктивные компоненты преобразователя PCS, базовые пластины для теплоотводящих модулей, несущие конструкции
5G-оборудование для связи и сети: Структуры энергетических модулей базовой станции, интегрированные теплоотводящие несущие компоненты
Дата-центры и системы питания серверов: Серверные блоки питания для отвода тепла, базовые пластины высокомощных модулей
Мощная электроника и промышленное оборудование: Конструктивные компоненты для высокочастотных преобразователей и несущих теплоотводящих деталей
6803 Производство и возможности контроля качества алюминиевых сплавов
Для обеспечения стабильного применения алюминиевых листов 6803 высокопрочных, высокотеплопроводных 6000 серии 6000 в проектах по термоменеджменту, Chalco обеспечивает интегрированную поддержку от проектирования сплавов до массового производства, поддерживая зрелое производство листов 6xxx и комплексный контроль качества.

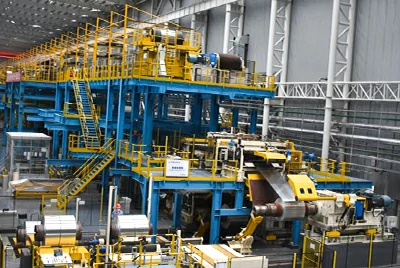

Полная система производства алюминиевых сплава из 6-серии
обладает интегрированными производственными возможностями для литья, прокатки и термической обработки.
Стабильное производство сплава 6803 достигнуто.

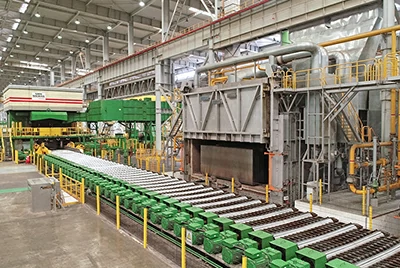

Улучшенные возможности контроля качества
Поддерживать подбор разных уровней улучшения.
Характеристики можно регулировать между прочностью и теплопроводностью.
Процесс улучшения управляем и стабильным.

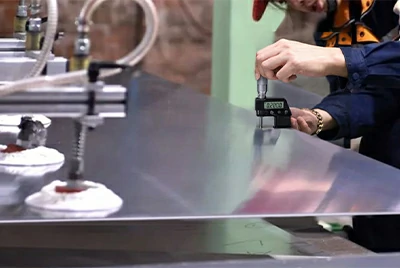

Возможность тонкокалибровочной обработки
поддерживает получение толщины 0, 2 мм и выше.
Равномерная микроструктура и стабильная производительность.
Подходит для тонкоструктурных конструкций.

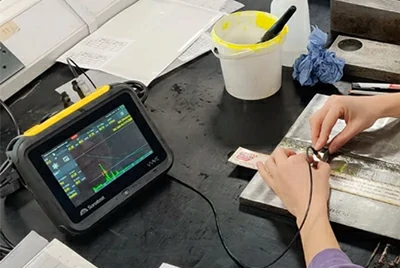

Меры контроля качества
Включайте анализ компонентов и тестирование механических свойств.
Теплопроводность проверяется по партиям для обеспечения согласованности партий.
FAQ
Вопрос 1: Может ли 6803 заменить 6061 или 6063?
6803 — это не простая замена традиционным алюминиевым листам 6061 или 6063, а обеспечивает более сбалансированное соответствие прочности и теплопроводности в структурных тепловых системах. В приложениях, требующих как несущей способности, так и эффективности теплоотвода, 6803 может служить усовершенствованным решением для алюминиевых листов 6xxx.
Вопрос 2: Как теплопроводность 6803 сравнивается с теплопроводностью 6101?
6101 больше сосредоточен на электрической и теплопроводности и подходит для применений, таких как проводящие шины; 6803, при сохранении теплопроводности 200 Вт/м·К, обеспечивает более высокую прочность конструкции и больше подходит для несущих компонентов с теплоотведением конструкции.
Вопрос 3: Поддерживает ли он кастомизацию разных уровней усиления?
Chalco поддерживает согласование различных уровней арматуры и может регулировать баланс между прочностью и теплопроводностью для удовлетворения тепловых требований различных уровней конструкции.
Вопрос 4: Какова минимальная толщина?
В настоящее время мы поддерживаем производство толщиной 0, 2 мм и выше. Конкретные спецификации могут быть подтверждены на основе требований проекта.
6803 Поставка и поддержка алюминиевых пластин с тепловым управлением конструкционного класса
Chalco, используя свою комплексную систему производства алюминиевых листов серии 6000, обеспечивает стабильную поддержку поставок и согласования характеристик для проектов по термоменеджменту конструкций. Мы поддерживаем индивидуальные толщины, регулировку уровня арматуры и контроль согласованности пакетов для удовлетворения интегрированных структурных и тепловых проектных потребностей новых энергетических транспортных средств, силовой электроники и высокомощных систем.
Пожалуйста, не стесняйтесь связаться с нами, если вам нужны технические параметры, поддержка образцов или советы по выбору материалов для вашего проекта.
