Алюминиевый сплав 6201 — это термообработанный сплав Al-Mg-Si, который в основном используется в области передачи энергии и электропроводников. Он обеспечивает хорошо сбалансированное сочетание электрической проводимости и механической прочности, что делает его подходящим для инженерных задач, таких как воздушные линии электропередачи, системы электропроводников и несущие проводящие конструктивные элементы.
Используя свой обширный опыт в области электрических алюминиевых изделий, Chalco поставляет 6201 изделия из алюминиевых сплавов для шин, проводников и компонентов электрических соединений. Кондиционирование материалов, термическая обработка и методы обработки могут быть настроены в соответствии с требованиями проекта для обеспечения стабильной проводимости и надёжных структурных характеристик.
Высокая электрическая проводимость для длительного тока;
Более высокая прочность, чем чисто алюминиевые проводники;
Хорошая коррозионная устойчивость для наружных условий;
Стабильные и стабильные свойства после термической обработки;
Подходит для процессов проволоки и протяжения проволоки.

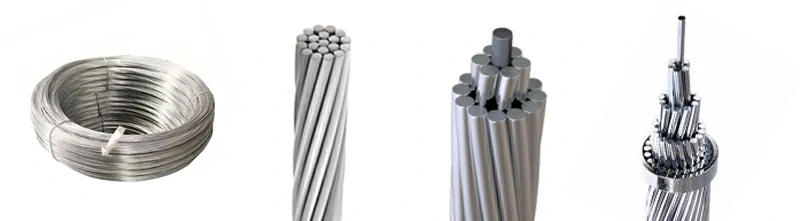

Типы продукции алюминиевого сплава Chalco 6201
Используя объединённые преимущества алюминиевого сплава 6201 с точки зрения проводимости и механической прочности, портфель продукции Chalco сосредоточен на электрических проводниках и включает проводящие профили и индивидуальные проводящие конструктивные компоненты, необходимые энергетическим системам, в первую очередь предназначенные для передачи и распределения энергии и энергетической инженерии.

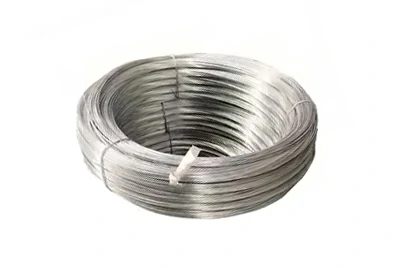

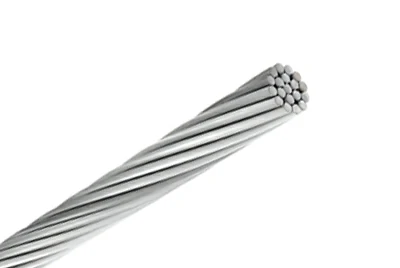

Проводники питания и продукты передачи мощности
Самое важное и зрелое применение алюминиевого сплава 6201 — в электрических проводниках и системах передачи мощности. Основываясь на совокупных преимуществах сплава в проводимости и механической прочности, Chalco предлагает интегрированные решения с проводниками для инженерии передачи и распределения электроэнергии, а также для строительства контактных линий, широко используемых в линиях электропередачи, подстанциях и распределительных системах.
В процессе производства проводников Chalco использует собственный алюминиевый сплав 6201 для завершения всего производственного процесса — от подготовки сырья, протяжения проволоки до прокладки нитей, что помогает обеспечить стабильный контроль с точки зрения проводимости, механической прочности и партийной консистенции, чтобы соответствовать требованиям надёжности энергетики.
Презентация продуктов
Алюминиевый сплав 6021 для электрических алюминиевых шин и проводящих профилей
Помимо проводниковых изделий, алюминиевый сплав 6201 также может использоваться для обработки алюминиевых сплава и проводящих профилей для электрических целей, а также применяется в компонентах энергетических систем, выполняющих как проводящие, так и конструктивные функции.
Продукт подходит для энергетических задач, требующих как проводимости, так и прочности, и широко применяется в вспомогательных проводящих и несущих компонентах в системах распределения электроэнергии, электрооборудовании и энергетике.
Презентация продуктов
Алюминиевые проводящие шины
Проводящие структурные профили
Стандартизированный профиль проводящей поддержки
6201 Алюминиевый сплав для электромеханических композитных проводящих конструктивных компонентов
В некоторых энергетических проектах алюминиевый сплав 6201 также может использоваться для изготовления электромеханических композитных проводящих конструктивных компонентов, соответствующих индивидуальным потребностям структур и условий установки.
Продукты обычно проектируются и производятся в соответствии с требованиями проекта и подходят для индивидуальных сценариев интеграции силовой структуры и проводящей системы.
Презентация продуктов
Кастомизированные компоненты поддержки проводящей
Разъёмы силовой системы
Несущие проводящие компоненты
Технические характеристики и технические параметры стандарта алюминиевого сплава Chalco 6201
Алюминиевый сплав 6201 — это широко используемый алюминиевый сплав с высокой проводимостью в области электропроводников. Состав материала, механические свойства и электрические свойства обычно должны соответствовать требованиям соответствующих отраслевых стандартов и спецификаций проводников. Ниже приведены общие эталонные стандарты и типичные технические параметры.
- ASTM B398-6201-T81/T83 — стандарт для алюминиевого сплава
- ASTM B399 – стандарт AAAC для 6201 алюминиевого сплава с многожильными проводниками для полностью алюминиевых сплава (перейти к просмотру)
- IEC 61089 – Стандарт для проводников из алюминиевого и алюминиевого сплава для контактных линий (перейти к просмотру)
- BS EN 50182 — Спецификация для проводников из алюминиевого сплава для передачи электроэнергии над головой (перейти к просмотру)
- GB/T 1179 — Алюминиевые и алюминиевые сплавные провода для контактных проводов (перейти к просмотру)
Конкретный стандарт, который будет принят, можно определить на основе расположения проекта, уровня напряжения и требований к проектированию.
| Химический состав алюминиевого сплава 6201 | |
| Элемент | Диапазон содержания (масс.%) |
| Si | 0.30 – 0.70 |
| Mg | 0.60 – 0.90 |
| Fe | ≤ 0, 50 |
| Cu | ≤ 0.10 |
| Mn | ≤ 0, 03 |
| Cr | ≤ 0.10 |
| Zn | ≤ 0.10 |
| Ti | ≤ 0.10 |
| Al | Margin |
| 6201 относится к типичной системе алюминия-магния-кремния (Al-Mg-Si). Рационально контролируя содержание магния и кремния, а также комбинируя твердый раствор и обработку старения, в матрице образуются осадки Mg₂Si, обеспечивая стабильный эффект укрепления. Приведённое выше — типичный диапазон; Фактические значения можно корректировать в соответствии со стандартами проекта. | |
| Механические свойства алюминиевого сплава 6201 (типичные значения) | |||
| Темперамент | Прочность на растяжение (МПа) | Предел текучести МПа | Процент удлинения |
| T81 | 290 – 330 | 240 – 280 | ≥ 5 |
| T83 | 300 – 340 | 250 – 290 | ≥ 5 |
| T6 | 260 – 300 | 220 – 260 | ≥ 6 |
| Электрическая проводимость алюминиевого сплава 6201 (типичная проводимость) | |
| Темперамент | Проводимость (% IACS) |
| T6 | 52 – 54 |
| T81 | 52 – 54 |
| T83 | 51 – 53 |
Выбор сплавов и интегрированное питание для энергетических проектов
В реальных энергетических проектах выбор материалов для проводников и проводящих конструкций часто не может быть покрыт одним алюминиевым сплавам. Разные применения, условия напряжения и требования к несущей току предъявляют разные требования к проводимости, механической прочности и структурной устойчивости материалов. Поэтому энергетические проекты обычно используют комбинацию нескольких алюминиевых сплавов.
Помимо использования алюминиевого сплава 6201 в качестве основного проводящего материала, Chalco также обладает комплексными возможностями поставки различных широко используемых электрических и конструктивных алюминиевых сплавов и может координировать выбор и общую поставку в соответствии с требованиями проекта.
| Сорта сплавов | Характеристики характеристик | Типичная роль в энергетических проектах |
| Алюминиевый сплав 6201 | Баланс между электрической проводимостью и прочностью; может быть усилен термической обработкой. | AAAC Контактный проводник, несущий проводящий компонент |
| Алюминиевый сплав 6101 | Высокая проводимость и умеренная прочность | Шины, проводники системы распределения питания |
| 1350 / EC Алюминий | Высокая электропроводимость, низкая механическая прочность | Проводники с низкими напряжениями, заземление и приложения с коротким пролётом |
| Алюминиевый сплав 6061 | Высокая прочность, хорошая вычислительная производительность и средняя электрическая проводимость. | Силовые структуры поддерживают компоненты, рамы и компоненты, не несущие ток, |
В отличие от продвижения одного материала, Chalco больше сосредоточен на конфигурации материалов с точки зрения всей энергетической системы, помогая клиентам применять различные алюминиевые сплавы в наиболее подходящих местах:
- Алюминиевый сплав 6201: используется для воздушных проводников и несущих проводящих компонентов, требующих как прочности, так и проводимости.
- Алюминиевый сплав 6101/1350: используется для шин и проводящих соединений, где требуется более высокая проводимость и напряжение относительно небольшое.
- Алюминиевый сплав 6061: используется для конструкционных опор, монтажных компонентов и механических деталей в энергосистемах.
Используя разумное сочетание сплава, можно достичь комплексной оптимизации конструкционной безопасности, использования материалов и стоимости проекта, одновременно выполняя требования к электрическим характеристикам.
Области применения алюминиевого сплава AAAC 6201
Алюминиевый сплав AAAC 6201 в основном используется в энергетических системах для применений, требующих сочетания электрической проводимости, механической прочности и устойчивости к окружающей среде. Он особенно подходит для воздушной передачи электроэнергии и несущих проводящих конструкций.

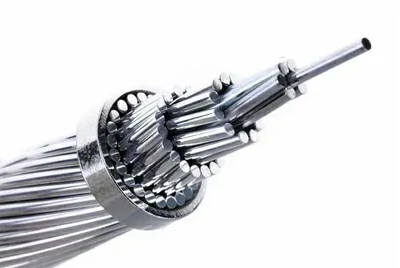

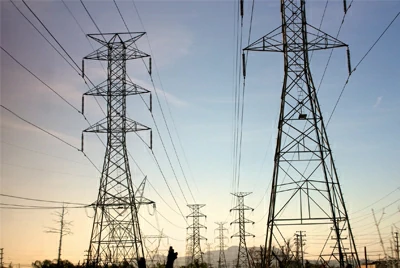

Воздушные линии электропередачи
AAAC 6201 широко используется в воздушных линиях передачи среднего и высокого напряжения. Он подходит для линейных проектов, требующих прочности проводника, контроля проседа и долгосрочной стабильности эксплуатации. Он обычно встречается в основных и региональных распределительных сетях.

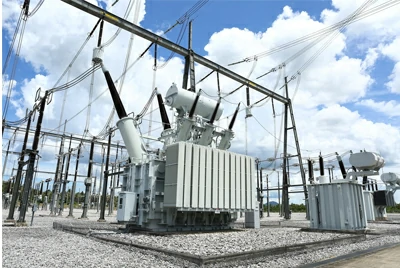

Проводники подстанций и электроснабжения
Он подходит для контактных проводников и проводящих секций между электростанциями в подстанциях, обеспечивая надёжную механическую поддержку при обеспечении пропускной способности тока.

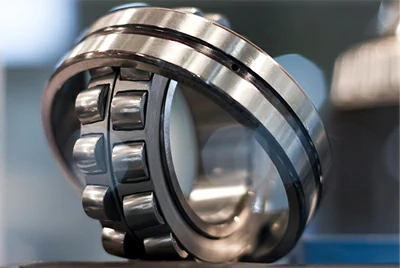

Проводящая структура подшипника
В электрических конструкциях, требующих сочетания электрической проводимости и несущей способности, алюминиевый сплав 6201 может использоваться для проведения проводящих опорных компонентов и связанных структурных элементов, балансируя электрическую эффективность и конструктивную устойчивость.
Энергетические приложения в сложных условиях
Благодаря отличной коррозионной устойчивости проводники AAAC 6201 подходят для влажных промышленных условий и длительного наружного воздействия, соответствуя требованиям срока службы и надёжности энергосистем.

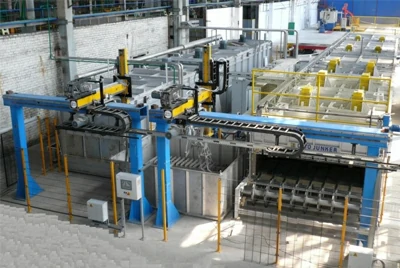

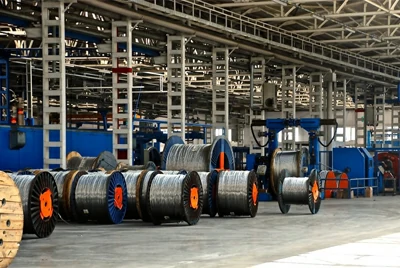

Инженерные возможности Чалко по электрическим алюминиевым сплавам и поддержка проектов
В энергетических проектах алюминиевый сплав 6201 часто используется как ключевой проводящий материал для проводников и проводящих компонентов, требующих как высокой проводимости, так и механической прочности. Основываясь на характеристиках применения 6201, Chalco обеспечивает проектно-ориентированную материальную поддержку и координацию поставок для энергетических систем, охватывая несколько этапов — от выбора материалов до реализации проекта.
- Он обладает базовыми свойствами алюминиевого сплава 6201 для производства и обработки проводников, многожильных проводов и связанных с ними проводящих изделий.
- Знаком с требованиями по условиям термической обработки и согласованности производительности алюминиевого сплава 6201, подходящих для применения силовых проводников.
- Поддерживает поставку различных видов продукции по проектам, включая проводники, шины, проводящие профили и несущие конструктивные компоненты.
- Он может использоваться вместе с распространёнными стандартными системами, такими как IEC, ASTM, EN и GB, для проверки материалов и спецификаций.
- Коммуникация выбора и сравнение параметров могут осуществляться на основе чертежей проекта, технических соглашений и условий применения.
- Поддерживает планирование производства на основе проектов, контроль согласованности пакетов и координацию поставок.
- Координируя работу с инженерным и техническим персоналом, мы можем снизить риски, связанные с выбором и поставкой продукции во время реализации проекта.
Объединяя материальные возможности с проектным сотрудничеством, Chalco помогает клиентам достичь хорошо скоординированных поставок, чётких графиков выполнения и стабильного прогресса проектов в энергетической инженерии.
AAAC 6201 Алюминиевый сплав — стандартный размер проводников и характеристика
IEC 61089 — проводник AAAC 6201
| Номинальная площадь (мм²) | Нет. / Диаметр проволоки (No./мм) | Приблизительный общий диаметр (мм) | Приблизительный вес (кг/км) | Расчетная нагрузка на разрыв (kN) | Максимальное сопротивление постоянного тока при 20°C (Ω/км) |
| 18.4 | 7/1.83 | 5.49 | 50.4 | 5.4 | 1.7896 |
| 28.8 | 7/2.29 | 6.87 | 78.7 | 8.5 | 1.1453 |
| 46.0 | 7/2.89 | 8.67 | 125.9 | 13.6 | 0.7158 |
| 72.5 | 7/3.63 | 10.89 | 198.3 | 21.4 | 0.4545 |
| 115 | 19/2.78 | 13.90 | 316.3 | 34.0 | 0.2877 |
| 144 | 19/3.10 | 15.50 | 395.4 | 42.4 | 0.2302 |
| 184 | 19/3.51 | 17.55 | 505.5 | 54.2 | 0.1800 |
| 230 | 19/3.93 | 19.65 | 631.9 | 67.8 | 0.1440 |
| 288 | 37/3.14 | 22.00 | 791.5 | 85.0 | 0.1153 |
| 361 | 37/3.52 | 24.64 | 992.7 | 106.7 | 0.0919 |
ASTM B399 / ASTM B399M — AAAC 6201
| Общая площадь (AWG или MCM) | Общая площадь (мм²) | Эквивалент класса 1350 (AWG или MCM) | Нет. / Диаметр проволоки (No./мм) | Приблизительный общий диаметр (мм) | Приблизительный вес (кг/км) | Расчетная нагрузка на разрыв (kN) | Максимальное сопротивление постоянного тока при 20°C (Ω/км) |
| 6 | 15.5 | 6 | 7/1.68 | 5.04 | 43 | 4.9 | 2.1588 |
| 4 | 24.7 | 4 | 7/2.12 | 6.36 | 68 | 7.8 | 1.3557 |
| 2 | 39.2 | 2 | 7/2.67 | 8.01 | 108 | 12.4 | 0.8547 |
| 1 | 62.4 | 1 | 7/3.37 | 10.11 | 171 | 18.9 | 0.5365 |
| 2/0 | 78.6 | 2/0 | 7/3.78 | 11.34 | 216 | 23.8 | 0.4264 |
| 3/0 | 125.1 | 3/0 | 7/4.77 | 14.31 | 343 | 37.8 | 0.2678 |
| 4/0 | 158.6 | 4/0 | 19/3.26 | 16.30 | 435 | 46.5 | 0.2112 |
| 266.8 | 199.9 | 266.8 | 19/3.66 | 18.30 | 548 | 58.6 | 0.1676 |
| 336.4 | 236.4 | 336.4 | 19/3.98 | 19.90 | 649 | 69.3 | 0.1417 |
| 397.5 | 283.6 | 397.5 | 19/4.36 | 21.80 | 778 | 83.1 | 0.1181 |
BS EN 50182 — AAAC 6201
| Обозначение | Номинальная площадь (мм²) | Нет. / Диаметр проволоки (No./мм) | Приблизительный общий диаметр (мм) | Приблизительный вес (кг/км) | Расчетная нагрузка на разрыв (kN) | Максимальное сопротивление постоянного тока при 20°C (Ω/км) |
| 50 | 50 | 7/3.02 | 9.00 | 137 | 13.8 | 0.663 |
| 70 | 70 | 7/3.57 | 10.70 | 191 | 18.4 | 0.475 |
| 95 | 95 | 7/4.16 | 12.50 | 261 | 26.1 | 0.351 |
| 120 | 120 | 19/2.84 | 14.20 | 330 | 35.5 | 0.275 |
| 150 | 150 | 19/3.17 | 15.90 | 412 | 44.2 | 0.221 |
| 185 | 185 | 19/3.55 | 17.80 | 510 | 51.7 | 0.183 |
| 240 | 240 | 19/4.01 | 20.10 | 661 | 70.8 | 0.138 |
GB/T 1179-2008 — JLHA1 / JLHA2
| Номинальная площадь (мм²) | Нет. / Диаметр проволоки (No./мм) | Приблизительный общий диаметр (мм) | Приблизительный вес (кг/км) | Расчетная нагрузка на разрыв (kN) | Максимальное сопротивление постоянного тока при 20°C (Ω/км) |
| 50 | 7/3.02 | 9.00 | 137 | 13.8 | 0.663 |
| 70 | 7/3.57 | 10.70 | 191 | 18.4 | 0.475 |
| 95 | 7/4.16 | 12.50 | 261 | 26.1 | 0.351 |
| 120 | 19/2.84 | 14.20 | 330 | 35.5 | 0.275 |
| 150 | 19/3.17 | 15.90 | 412 | 44.2 | 0.221 |
| 185 | 19/3.55 | 17.80 | 510 | 51.7 | 0.183 |
| 240 | 19/4.01 | 20.10 | 661 | 70.8 | 0.138 |
