Алюминиевая пайка 6951

6951 Алюминиевый паяльный лист — это специализированный материал для пайки, изготовленный с помощью прокатки алюминиевого сплава 6951 в качестве сердечника, облицованного с обеих сторон алюминиево-кремниевым паяльным сплавом и коррозионостойким переходным сплавам.

По сравнению с общими конструкционными алюминиевыми пластинами, такими как 3003 и 6061, 6951 предлагает более подходящий состав и профиль свойств для условий эксплуатации пайных теплообменников. Он демонстрирует хорошую микроструктурную устойчивость и устойчивость при температурах пайки, а также обеспечивает формоспособность и устойчивость к коррозии.

Высококачественные пятислойные алюминиевые пайочные листы 6951, поставляемые компанией Chalco, в основном используются для теплообменников, ребр и охлаждающих пластин в аэрокосмической промышленности, автомобильных системах и системах HVAC.

Мгновенная цитата

Chalco 6951 размеры поставки с пятислойной пайкой и облицовкой листов

Chalco может предоставить следующие типичные размеры питания для пятислойных пайных листов (рулон и пластина) 4104 / 3003 / 6951 / 3003 / 4104:

Технические характеристики для пятислойного паяющего облицовочного листа 6951

Пятислойные алюминиевые паянные листы Chalco высокого качества 6951 производятся по системе контролируемого качества и тестируются в соответствии с международно признанными отраслевыми стандартами. Если чертежи заказчика или технические спецификации противоречат отраслевым стандартам, технические требования заказчика имеют приоритет; Если конкретных требований не предусмотрено, по умолчанию применяются следующие стандарты:

Структурный состав пятислойного паяющего облицовочного листа

Chalco использует аэрокосмические и автомобильные пять слоёв алюминиевой пайки 6951 (5-слойная облицовка), где функциональное слоистое покрытие проектируется для максимизации одновременной надежности сварки, коррозионного срока службы и несущих характеристик, а не для компромиссов ради одного объекта.

Мгновенная цитата

Типичная пятислойная структура

Почему пятислойная структура больше рекомендуется?

Трёхслойная конструкция может соответствовать базовым требованиям к пайке, тогда как пятислойная конструкция Chalco дополнительно усовершенствована для срока службы и надёжности конструкции в сложных условиях:

Коррозия и преимущества службы пятислойной конструкции

• Переходные слои 3003 действуют как «буферный/жертвенный» слой, замедляя диффузию Si в сердечник и уменьшая продвижение коррозионного фронта;
• В условиях с высоким количеством соляного распыления и коррозией с высоким содержанием хладагентов многослойная конструкция позволяет сначала использовать внешние паяные и переходные слои, что отсрочивает отказ сердечника 6951;
• Подходит для теплообменников, работающих на долгосрочных платформах и в условиях интенсивного термического циклирования.

Отношение толщины облицовки пятислойного паяющего листа 6951

Типичные области применения

Пятислойный алюминиевый паяльный лист 6951 — это специализированный материал, разработанный для высоконадёжных теплообменников и систем термического управления. По сравнению с обычными паяными листами, использующими 3003, 6061 и аналогичные сплавы, такие как сердечник, он сохраняет микроструктурную стабильность, сохраняет прочность после пайки и коррозионный срок службы близко к температурам пайки, что делает его очень подходящим в качестве несущего слоя сердечника и пластин для высокопроизводительных теплообменников.

Мгновенная цитата

Аэрокосмические теплообменники

Сердечники теплообменника системы управления окружающей средой (ECS) — двигательные масляные охлатели, топливные радиаторы и теплообменники системы управления окружающей средой (ECS), разработанные для высокотемпературных, высокого давления, сильных вибраций и долгосрочных платформ.

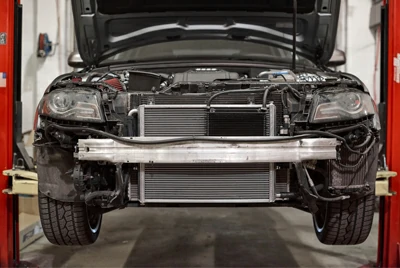

Системы теплообмена в автомобильных и коммерческих транспортных средствах

Радиаторы двигателя, интеркулеры, охладители моторного масла и трансмиссные масляные радиаторы подходят для высокого давления хладагента и частых температурных циклов.

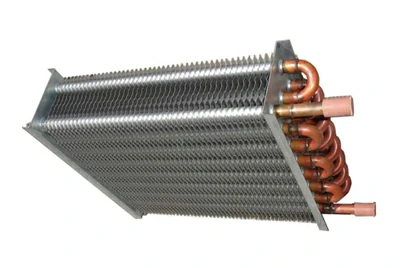

Оборудование для вентиляции и охлаждения и промышленного охлаждения

Строительные теплообменники, охладители, промышленные масляные охладители и компрессорные охлаждающие устройства, соответствующие требованиям по длительной непрерывной работе и низкой утечке.

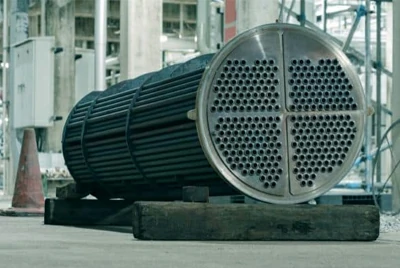

Другие промышленные сценарии теплообмена

Масляные и водяные охладители для строительной техники, морского оборудования и оборудования для генерации электроэнергии, используемые в теплообменных системах, работающих в условиях сильного соляного распыления, высокой коррозии или высокой нагрузки.

Другие типы облицованных пайочных листов 6951

Помимо поставок высококачественных пятислойных паяных листов с алюминием 6951 в качестве сердечника, Chalco также может выпускать другие типы паяных листов, используя 6951 в качестве сердечника, чтобы соответствовать разным требованиям по стоимости, сроку службы и эксплуатационным условиям на различных теплообменных платформах.

Если вышеуказанные типы всё ещё не могут соответствовать вашим проектным или эксплуатационным требованиям, мы также можем настраивать другие типы паяных листов в соответствии с чертежами и целевой рабочей точкой, включая специализированные конструкции с разными сердечниками, облицовочные сплавы, количество слоев облицовки и коэффициенты облицовки.

Сравнение различных материалов сердечников: 6951 против 3003 против 6061

Совместимость процессов паения и окно процесса

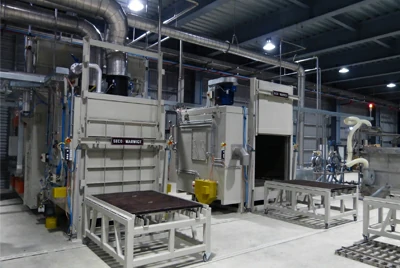

Применимые процессы пайки

Пятислойный алюминиевый паяльный лист Chalco 6951 хорошо совместим с основными процессами пая с контролируемой атмосферой (CAB) и вакуумной пайкой (VB):

Линии печей CAB: Подходят для массового производства автомобильных и теплообменников HVAC. Сердечник 6951 сохраняет микроструктурную устойчивость при типичных температурных профилях печи, а двусторонние слои пайки 4104 обеспечивают надёжное увлажнение и заполнение.

Линии печей VB: подходят для теплообменников, требующих более высокой чистоты и качества сварки, таких как масляные охладители и холодные пластины. Пятислойная конструкция помогает контролировать остатки и долгосрочные риски коррозии.

Типичное окно процесса

Ключевые параметры могут быть приведены в следующих диапазонах и дополнительно оптимизированы в зависимости от конкретного типа печи и конструкции компонентов:

• Температура зоны предварительного нагрева: примерно 450–560 °C
• Максимальная температура пайки: примерно 580–610 °C
• Время замачивания и скорость нагрева: устанавливаются в зависимости от толщины пластины, нагрузки на печь и структурной сложности для обеспечения полного плавления слоев пайки, одновременно контролируя проседание и обрушение сердечника.

Качество поверхности

Пятислойные алюминиевые паяные листы Chalco 6951 имеют заводское управление, чтобы обеспечить ровные, чистые поверхности без вмятин, складок, сильных царапин и коррозийных следов, которые могут повлиять на качество пайки; Любые допустимые незначительные дефекты внешнего вида не должны влиять на последующее формирование, сборку или целостность сварки.

Полоса должна сохранять хорошую форму как по продольному, так и в поперечном направлениях, избегая заметной волнообразности, деформации или скручиваний. Плоскость и размерные допуски могут соответствовать стандартам ANSI H35.2 / EN 485-4 или взаимному согласию; Для тонких калибровок, таких как 0, 30–0, 80 мм, строго контролируются сгибание и стабильность формы для облегчения последующей обработки и крепления.

Края листов должны быть свободны от тяжёлых заусенцев и рассеченных краёв, а концы спирали должны оставаться аккуратными. При необходимости можно добавить защиту углов и кромки для повышения стабильности при транспортировке и доставке.

Семейство комплементарных алюминиевых пайочных материалов

Около пятислойного алюминиевого паяющего листа 6951 Chalco также может поставлять дополнительный алюминиевый лист, трубки и другие продукты для паяльного облицовки. Опциональные диапазоны включают:

• Ложа: 3003 / 3102 алюминиевая лента ребра;
• Трубки: круглые трубы 3003 / 6063 / 6061, плоские трубы и другие теплообменники;
• Другие паяные листы: трёхслойные или многослойные облицовки с серией 3xxx в качестве сердечника с алюминиево-кремниевым паяльным покрытием 4104 / 4045 / 4343.

Благодаря единой системе из сплава и дизайну с облицовкой клиенты могут удобно достичь согласования материалов и оптимизацию процессов для пластин, ребрей, труб и торцевых пластин внутри одной платформы.

Типичные комбинации и рекомендации по выбору

Для теплообменных платформ, использующих 6951 в качестве сердечника, распространённая комбинация:

Пятислойная пластина 6951 + ребра/трубки серии 3xxx

Для платформ, чувствительных к стоимости, с относительно умеренными условиями эксплуатации, можно выбрать и произвести трёхслойные паяные листы с сердечником 3xxx в рамках того же или аналогичного окна процесса пайки.

Chalco может рекомендовать комбинации сплава и конструкции для пластин, ребр и труб на основе типа хладагента, давления в системе, целевой срок службы, толщины пластины и конструкции, помогая клиентам найти правильный баланс между стоимостью, сроком службы и надёжностью.

Снабжение и услуги

Форма поставки и MOQ

Пятислойные алюминиевые паяные листы Chalco 6951 могут поставляться в виде рулонов и листов с нарезкой по длине, охватывая обычные диапазоны толщины и ширины.

Конкретный MOQ зависит от толщины, ширины, типа конструкции (пятислойная / трёхслойная) и соответствия размерам стандартным спецификациям, и будет подтверждено в контракте или техническом соглашении.

Для новых проектов или этапов валидации небольшие пробные партии могут быть согласованы при условиях, соответствующих требованиям процесса, что помогает снизить первоначальные затраты на введение.

Время подготовки и поддержка выборки

Стандартные спецификации могут предоставляться в соответствии с регулярными производственными графиками; специальная толщина/ширина или индивидуальные соотношения облицовки требуют дополнительного времени для подтверждения процесса и планирования производства.

Chalco может предоставить пробные катушки/листы для поддержки отладки процесса пайки, оценки соединений, проверки утечек и прочности, а также совместного подтверждения спецификаций массового производства и технических условий на основе результатов испытаний.

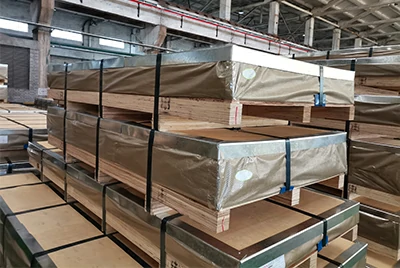

Упаковка

Упаковка может соответствовать требованиям ASTM B660 и другим соответствующим требованиям, с решениями для защиты от влаги и предотвращения повреждений, выбранных в зависимости от морских, наземных или воздушных перевозок; Защита краёв и концов накладывается как на катушки, так и на листы перед отправкой для облегчения обработки и хранения.

Вопросы и ответы

Когда пятислойная структура 6951 становится более подходящей?

Он идеально подходит для коррозии высокого давления, высокого хладагента, сильных термических циклов или для долгосрочных платформ. По сравнению с трехслойным материалом 3003, пятислойная конструкция 6951 обладает преимуществами в прочности после пайки, противопроседающей эффективности и коррозионном сроке службы; Если условия эксплуатации умеренные, а стоимость — приоритет, трёхслойная структура остаётся вариантом.

Пятислойный 6951 — единственный вариант?

Нет. В дополнение к пятислойной структуре доступны 6951 трёхслойные паяные листы, а также несколько конструкций, использующих 3xxx в качестве сердечника с использованием 4104 / 4045 / 4343 и других алюминиево-кремниевых паярных сплавов. Выбор может основываться на рабочей тяжести, целевой стоимости и совместимости платформы.

Можно ли использовать его с существующими линиями CAB / вакуумной пайки печей?

Да. Пятислойная структура 6951 совместима как с процессами CAB, так и с VB, с типичной пиковой температурой примерно 580–610 °C. Окончательные параметры массового производства должны быть корректированы в зависимости от типа печи и конструкции компонентов, а Chalco может помочь в проверке с помощью пробных катушек / пробных листов.

Поддерживается ли полный материал для теплообменника?

Да. Можно поставлять вспомогательные материалы, такие как приклад для плавников, трубки и другие листы с облицовкой пайки. Распространённая комбинация — «6951 пятислойная пластина + стабильная / трубка серии 3xxx». Рекомендации по сочетанию материалов могут быть предоставлены на основе типа хладагента, давления и целей срока службы.

Как организуются MOQ и сроки подготовки?

MOQ и сроки выполнения зависят от размерных спецификаций и типа конструкции и подтверждаются контрактом или техническим соглашением. Для валидации процессов в новых проектах или модернизации материалов поддерживаются небольшие партии прототипирования и отбор проб.

Технические параметры пятислойного паяющего облицовочного листа 6951

Механические свойства

Химический состав

Производительность и формованность до сгибания до пайки

Для удовлетворения сложных требований к формованию по изгибу, фланцированию, гофрированию и изгибу коробок для аэрокосмических и компонентов теплообменника сердечника перед пайкой, пятислойный паяльный лист Chalco 6951 обеспечивает отличную пластичность изгибания при комнатной температуре в поставляемом состоянии.

При вышеуказанных условиях пятислойный паяльный лист Chalco 6951 в подавленном состоянии может соответствовать требованиям изгиба на 180° без трещин, что делает его подходящим для предварительной формовки теплообменников, боковых элементов и изогнутых коллекторных плит.

Запросите смету

Chalco поставляет 6951 пятислойный алюминиевый паяльный лист в виде катушек и нарезного листа по длине для высокопроизводительных теплообменников и систем охлаждения. Благодаря стабильному качеству, контролируемым пропорциям покрытия и индивидуальным размерам мы поддерживаем ваши автомобильные, HVAC и аэрокосмические проекты.

Поделитесь своими чертежами или спецификациями, и наша команда предоставит рекомендации по материалам и индивидуальную смету в течение 24 часов.
