Авиационный алюминий 7075 (В95)

Во время высокоскоростных маневров истребителей, входа космических аппаратов в атмосферу и длительной эксплуатации самолетов материалы сталкиваются с экстремальными нагрузками — перегрузками, термическими ударами и долгосрочной усталостью. Эти условия требуют материалов, которые являются легкими, прочными, долговечными и коррозионностойкими.

Аэрокосмический алюминий 7075 (аналог ГОСТ В95) превосходно справляется с такими задачами. Упрочненный в основном цинком и подвергнутый дисперсионному твердению (T6, T73), он достигает прочности, близкой к стали (до 570 МПа), будучи при этом примерно на 60% легче. Это делает его идеальным для критически важных компонентов, таких как шпангоуты фюзеляжа истребителей, опоры шасси и корпуса ракетных ускорителей. От истребителей F-22 и F-35 до ракет SpaceX Falcon 9 и космических аппаратов NASA, 7075 является ключевым материалом в современных аэрокосмических конструкциях.

Однако не весь алюминий марки 7075 соответствует авиационным стандартам. Примеси при плавке или неадекватные методы неразрушающего контроля (NDT) и испытания на усталость могут привести к неспособности пройти сертификацию, такую как NADCAP или AS9100, что делает такие материалы непригодными для экстремальных условий.

Являясь специализированным поставщиком, Chalco предоставляет продукцию из аэрокосмического алюминия 7075 — плиты, прутки, трубы, профили и поковки — полностью соответствующую стандартам AMS, ASTM и MIL. Благодаря сертификатам AS9100, ISO9001 и NADCAP, Chalco гарантирует надежное качество, отвечающее высоким требованиям аэрокосмической отрасли к прочности, снижению веса и усталостной стойкости.

• Просмотреть требования стандартов для аэрокосмического алюминия 7075
• Узнать больше о возможностях поставок авиационного алюминия Chalco

Почему 7075 стал основным материалом в аэрокосмической промышленности?

Выбор материалов в аэрокосмической отрасли крайне строг — самолеты эксплуатируются в условиях высокоскоростного полета, больших перегрузок, экстремальных колебаний температуры, длительных усталостных напряжений, а также в условиях высокой влажности и коррозии. Эти жесткие условия предъявляют практически суровые требования к конструкционным материалам.

Алюминиевый сплав 7075 (ближайший российский аналог В95), где основным легирующим элементом является цинк с небольшими добавками магния и меди, достигает выдающейся прочности и вязкости благодаря режимам термической обработки. Следующие четыре ключевых свойства объясняют, почему он так востребован в аэрокосмической индустрии:

Не весь алюминий 7075 может использоваться в авиации: Промышленный класс против Аэрокосмического

Хотя алюминий 7075 изначально обладает высокой прочностью и легкостью, ключ к его пригодности для экстремальных условий лежит в уровне чистоты плавки, контроле зерна и неразрушающем контроле (НControl). Только те изделия, которые соответствуют строгим сертификатам, таким как AMS, MIL и AS9100, и достигают определенных механических показателей, могут быть классифицированы как аэрокосмический алюминий 7075.

Очевидно, что промышленный алюминий 7075 подходит только для общих конструкций, тогда как аэрокосмический 7075, используемый в самолетах с высокими перегрузками, должен соответствовать гораздо более строгим стандартам чистоты материала, механических характеристик и протоколов испытаний.

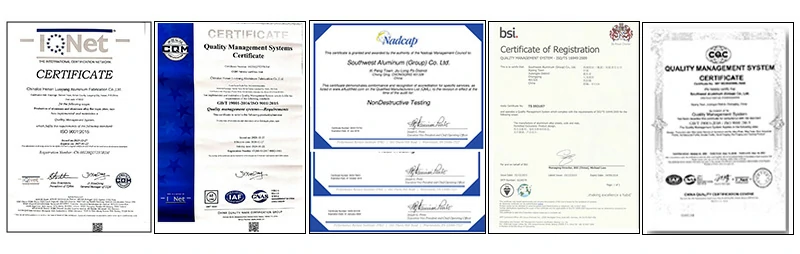

Стандарты и сертификаты, необходимые для поставки аэрокосмического алюминия 7075

Чтобы соответствовать высоким требованиям надежности и безопасности аэрокосмических компонентов, поставщики должны пройти серию строгих проверок систем качества. Компания Chalco на данный момент получила следующие сертификаты:

• ISO 9001 – Сертификация систем менеджмента качества (СМК)
• ISO 14001 – Сертификация систем экологического менеджмента
• AS9100 – Стандарт системы менеджмента качества для авиационной, космической и оборонной отраслей
• NADCAP HT – Аккредитация NADCAP для термической обработки, гарантирующая стабильность термических процессов
• NADCAP NDT – Сертификация NADCAP для неразрушающего контроля (ультразвуковой, рентгеновский контроль)

Эти сертификаты — не просто формальность. Они требуют, чтобы такие критические процессы, как дефектоскопия, испытания на усталость и верификация коррозионной стойкости, проводились до того, как материалы покинут завод. Это гарантирует, что каждая партия алюминия 7075 выдержит условия эксплуатации с высокими нагрузками.

Для поставки изделий из сплава 7075 в аэрокосмическую отрасль обязательным является соблюдение ряда авиационных стандартов. Ниже приведен список материалов 7075 от Chalco, соответствующих авиационным стандартам:

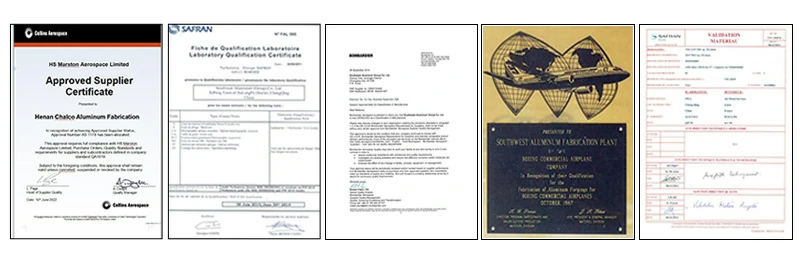

Кроме того, Chalco успешно прошла аудиты материалов и сертификацию у таких гигантов, как Airbus, SAFRAN, Boeing и Klin Aviation, что подтверждает стабильность поставок в реальных проектах.

Возможности Chalco по поставке аэрокосмического алюминия 7075

Chalco накопила обширный опыт в области аэрокосмических алюминиевых материалов, располагая современными производственными линиями и строгой системой контроля качества. Наш ассортимент продукции охватывает следующие формы и спецификации:

Прокатная продукция

Используя технологию высокопрочного проката, Chalco поставляет как обычные (Bare), так и плакированные (Alclad) версии для обшивки самолетов, конструкций фюзеляжа и высокопрочных узлов. Доступны различные состояния поставки, такие как T6, T651 и T73. Максимальная ширина достигает 3800 мм, что позволяет производить крупногабаритные материалы под заказ.

Прутки

Прутки 7075, изготовленные методом экструзии, волочения или ковки, обладают чрезвычайно высоким пределом текучести и усталостной прочностью, что делает их идеальными для лонжеронов крыла, опор шасси и компонентов двигателя.

Трубы

Chalco предлагает прессованные, холоднотянутые и бесшовные трубы 7075 в широком диапазоне размеров с точностью до ±0.02 мм. Они широко используются в гидравлических системах, топливных магистралях и силовых конструкциях.

Экструдированные профили

Chalco поставляет Т-образные профили, уголки, швеллеры, бокс-профили и нестандартные сечения. Они используются в направляющих кабины и каркасах фюзеляжа, поддерживая сложные формы по индивидуальным заказам.

Поковки

Chalco обладает передовыми мощностями для производства кованых прутков, труб, колец, фланцев и блоков из сплава 7075 для шасси, опор турбин и конструкций планера, обеспечивая прочность и надежность.

Мы предлагаем предварительную растяжку, термическую обработку на твердый раствор и старение в различных состояниях по требованию заказчика. Также доступны дополнительные услуги по постобработке, такие как резка, отбор проб и обработка поверхности.

Хотите узнать о сроках поставки, минимальном объеме заказа или ценах? Свяжитесь с нами для детального обсуждения.

Почему стоит выбрать Chalco для аэрокосмического алюминия 7075 (В95)?

• Полный ассортимент продукции – от листов, плит, прутков, труб и профилей до поковок из алюминия 7075. Chalco предлагает комплексное решение для удовлетворения всех ваших потребностей в аэрокосмическом алюминии, экономя время и усилия.
• Строгий контроль качества – Полная сертификация по стандартам AS9100, ISO9001 и NADCAP. Каждая партия проходит ультразвуковой и рентгеновский неразрушающий контроль для обеспечения внутренней целостности и структурной надежности.
• Возможность быстрой доставки – Стандартные спецификации листов, плит, прутков и труб имеются в наличии на складе. Индивидуальные заказы могут быть запланированы для оперативного производства со сроками поставки всего в несколько недель.
• Экспертная техническая поддержка – Мы предлагаем рекомендации по выбору сплавов, оптимизации механической обработки и поверхностной обработке, а также помогаем в подготовке образцов, испытаниях на усталость и сторонней сертификации при необходимости.
• Доверие ведущих аэрокосмических компаний – У нас есть опыт прямых поставок таким ведущим клиентам, как Collins Aerospace, HS Marston Aerospace, Alinabal, Inc. и Batam Aero Technic, что подтверждает ценность нашей продукции в реальных проектах.

Опираясь на многолетний опыт в области аэрокосмических материалов, Chalco предоставляет консультации по выбору сплавов и термообработке на ранних стадиях вашего проекта, обеспечивает своевременную доставку и качество на протяжении всего производства, а также поддерживает вас при валидации и техническом обслуживании на более поздних этапах. Наше комплексное решение обеспечивает вам уверенность от начала до конца.

Специфические области применения алюминиевого сплава 7075 (В95) в аэрокосмической отрасли

Благодаря своей высокой прочности, легкости и отличной усталостной стойкости алюминиевый сплав 7075 (ГОСТ В95) широко используется в критических структурных компонентах самолетов, таких как крылья, фюзеляж, шасси, двигатели, кабины и пропеллеры. Каждая секция самолета имеет свои требования к материалам, поэтому правильный выбор форм алюминия 7075 — таких как листы, прутки, трубы или поковки — имеет решающее значение.

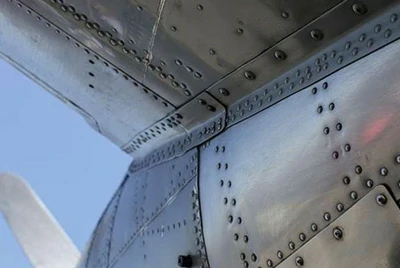

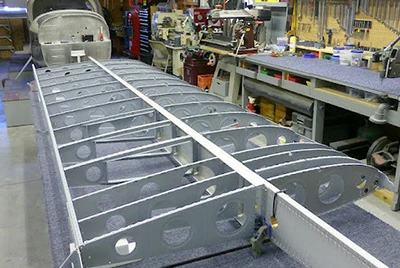

Конструкция крыла

Крыло является основной несущей конструкцией самолета, подвергающейся аэродинамическим нагрузкам, силе тяжести и подъемной силе. Алюминий 7075 является предпочтительным выбором для основных конструкций крыла благодаря своей исключительной прочности и сопротивлению усталости.

• Лонжерон – Рекомендуется: кованый или экструдированный пруток 7075-T6/T651 (В95Т1/В95Т11) с пределом прочности до 570 МПа. Выдерживает высокочастотную вибрацию и многократные изгибы, продлевая срок службы.
• Обшивка – Используйте плакированный лист 7075 Alclad (В95А) для превосходной коррозионной стойкости в условиях большой высоты, низких температур и высокой влажности. Типичная толщина: 0.8–3.0 мм; настраивается под модель самолета.
• Нервюры – Обычно изготавливаются из алюминиевой плиты 7075-T651 (В95Т11) на станках с ЧПУ. Легко поддаются формовке с жестким контролем допусков (±0.02 мм), поддерживая стабильность профиля крыла и распределяя аэродинамические нагрузки.

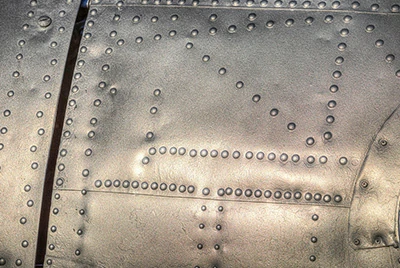

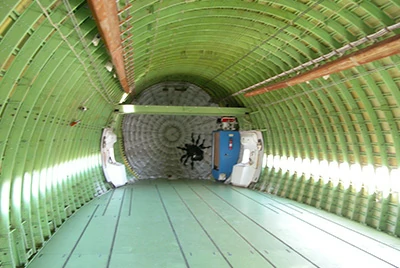

Фюзеляж

Являясь центральной несущей структурой, соединяющей крылья, хвост и шасси, фюзеляж требует высокой конструктивной прочности, ударопрочности и усталостной долговечности. Алюминий 7075 (В95) широко используется в его каркасе и опорах обшивки благодаря выгодному соотношению прочности к весу.

• Килевая балка – Основная нагрузочная балка фюзеляжа. Используются поковки 7075-T6 (В95Т1) для обеспечения превосходной прочности и жесткости.
• Шпангоуты и стрингеры – Изготавливаются из экструдированных профилей 7075 в состоянии Т6 (В95Т1), способных выдерживать сотни тысяч циклов нагрузки без образования усталостных трещин. Отличная ударная вязкость поглощает удары во время полета и посадки.
• Опоры обшивки – Предпочтительна алюминиевая плита 7075-T7351 (В95Т2) для повышения стойкости к коррозионному растрескиванию под напряжением (КРН). Идеально подходит для зон контакта с обшивкой в коррозийных средах (например, солевой туман, влажность).

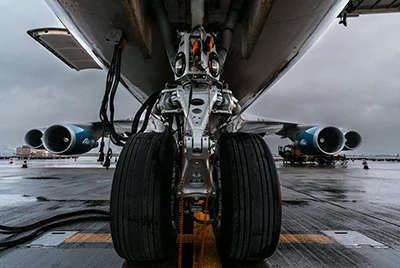

Шасси

Шасси поглощает огромные ударные нагрузки при взлете и посадке. Оно требует сверхвысокой прочности, вязкости и сопротивления усталости. Алюминиевый сплав 7075 (В95) является предпочтительным материалом для опорных и соединительных элементов.

• Стойки шасси – Обычно используются прессованные прутки 7075-T6511 (В95Т11) с пределом текучести более 500 МПа. Отличная ударопрочность увеличивает жизненный цикл шасси.
• Корпуса подшипников – Изготавливаются из поковок 7075-T7652 (В95Т3), обеспечивающих длительный срок службы при высоких нагрузках и вибрациях. Состояние T76 предлагает баланс прочности и коррозионной стойкости, снижая потребность в обслуживании.

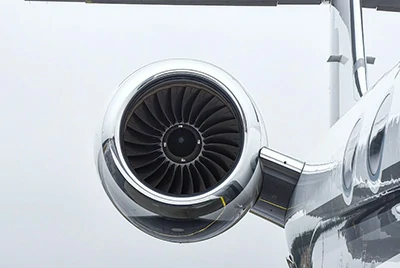

Компоненты двигателя

Авиационные двигатели работают в условиях высоких температур, вибраций и вращательных сил. Материалы должны обладать отличной прочностью, усталостной стойкостью и термической стабильностью. Алюминий 7075 (В95) обычно используется в некритичных опорных частях двигателя.

• Опоры двигателя – Изготавливаются из экструдированных профилей 7075-T6 (В95Т1), достаточно прочных, чтобы поглощать вибрации от быстро вращающихся двигателей при одновременном снижении общего веса. Легко поддаются обработке на ЧПУ для создания сложных форм.
• Опоры корпуса турбины – Рекомендуются плиты 7075-T7351 (В95Т2) для улучшения коррозионной стойкости под напряжением. Отличная размерная стабильность в условиях повышенного нагрева, подходит для прецизионных компонентов двигателя.

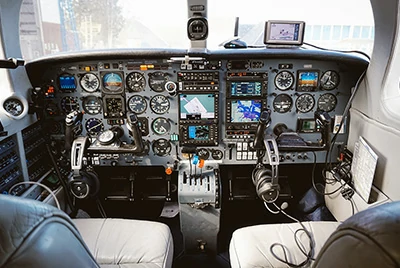

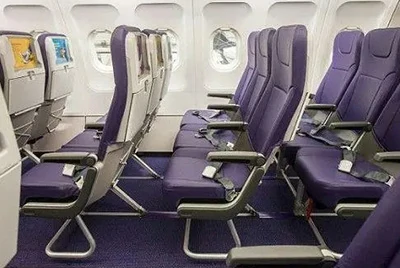

Кабина и интерьер самолета

Конструкции кабины самолета должны быть легкими, долговечными и стабильными в размерах. Алюминиевый сплав 7075 (В95) обладает высокой прочностью и обрабатываемостью, что делает его подходящим для компонентов интерьера.

• Рельсы сидений – Изготавливаются из экструдированных профилей 7075-T6 (В95Т1) для снижения веса оборудования при сохранении ударной вязкости. Соответствуют стандартам безопасности и испытаниям на аварийное отсоединение.
• Рама приборной панели – Используются плиты 7075-T7351 (В95Т2), которые сопротивляются коррозии во влажной или подверженной воздействию жидкостей среде. Высокая жесткость обеспечивает стабильность приборов, несмотря на вибрацию.

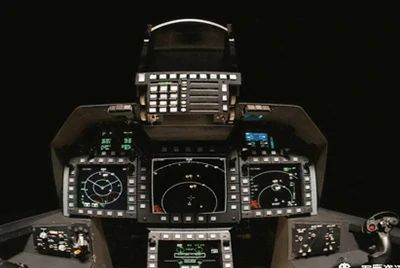

Пропеллеры и авионика

Ступицы пропеллеров и крепления авионики требуют прочности, виброустойчивости и долговечности при ударах. Высокая жесткость и малый вес алюминия 7075 (В95) делают его идеальным для этих целей.

• Ступицы пропеллеров – Обычно используются прессованные прутки 7075-T6 (В95Т1), обеспечивающие высокую жесткость и ударопрочность. Выдерживают центробежную силу при высокоскоростном вращении и сохраняют структуру при изменении шага.
• Крепления авионики – Рекомендуется: алюминиевая плита 7075-T73 (В95Т2) для условий длительной вибрации. Сопротивляется коррозионному растрескиванию под напряжением, балансирует экономию веса со структурной надежностью и подходит для монтажа датчиков.

Обзор применения алюминия 7075 в авиационных системах

Используя алюминиевый сплав 7075 (В95) в целевых областях различных компонентов самолета, производители могут достичь лучшего баланса между снижением веса, долговечностью и безопасностью. В зависимости от конкретных условий нагрузки и условий эксплуатации выбор правильной формы изделия (лист, пруток, труба, профиль или поковка) и соответствующего состояния (T6, T651, T73, T76 и т. д.) помогает самолету достичь:

• Более высокой топливной эффективности
• Более длительного срока службы
• Более надежных и безопасных полетных характеристик

Теперь, когда мы наметили требования к характеристикам алюминия 7075 в различных секциях самолета, как этот сплав проявляет себя в реальных высокотехнологичных аэрокосмических инженерных проектах? Следующие примеры дают ответ.

Реальные примеры применения аэрокосмического алюминия 7075 в ведущих авиационных проектах

Истребитель-невидимка F-22 Raptor

Основная несущая рама фюзеляжа самолета изготовлена из алюминия 7075-T651 (В95Т11), сертифицированного по MIL-DTL-32262A. При пределе прочности ≥ 570 МПа он обеспечивает снижение веса на 15% по сравнению с титановыми аналогами. Твердое анодирование поверхности улучшает характеристики малозаметности за счет снижения радиолокационной заметности.

Ракета SpaceX Falcon 9 – Опорная ферма бака LOX

Структурные фермы бака для жидкого кислорода изготовлены из 7075-T7351 (В95Т2), обеспечивающего предел текучести 450 МПа при -183°C. Эта конфигурация прошла испытания NASA SPC-100 на циклическое давление и позволила снизить вес на 20% по сравнению с алюминием 6061 (АД33).

Орбитальный корабль NASA Space Shuttle – Петли грузового отсека

Изготовленные из 7075-T73 (В95Т2), эти петли выдержали 5000-часовое испытание в солевом тумане без коррозии. Несмотря на то, что прочность материала на 10% ниже, чем у T6, он значительно повысил сопротивляемость коррозии под напряжением, продлив орбитальный срок службы шаттла.

Передняя кромка крыла Boeing 787 – Усиление против столкновений с птицами

Ребра усиления, изготовленные из 7075-T76 (В95Т3), прошли проверку по регламенту FAA §25.571: выдержали удар птицы массой 1.8 кг на скорости 900 км/ч с деформацией < 3 мм (под определенными углами). Ребра также способствуют защите композитных конструкций от ударов молнии.

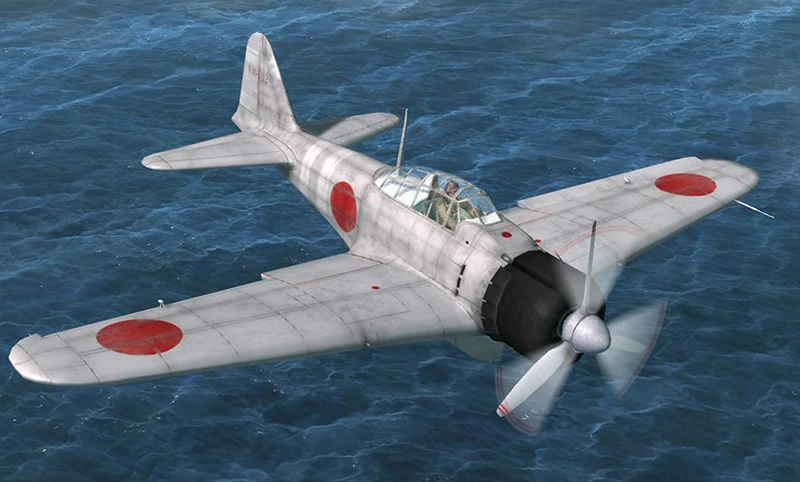

Истребитель Mitsubishi A6M "Zero"

Первый в мире серийный самолет, в котором широко использовался алюминий 7075 (тогда называвшийся "Extra Super Duralumin"). Обшивка его фюзеляжа была толщиной всего 0.8 мм, что обеспечило взлетный вес всего 1.68 тонны. Однако отсутствие защиты от коррозии приводило к высокому проценту отказов в условиях тропических боевых действий.

Эти случаи наглядно демонстрируют, что алюминиевый сплав 7075 (В95) прошел тщательную проверку в топовых аэрокосмических программах, таких как F-22, Falcon 9, космический челнок NASA и Boeing 787, доказав свою ценность в обеспечении высокой прочности, легкости и долговечности в экстремальных условиях.

Chalco — это больше, чем просто поставщик. Мы предлагаем аэрокосмический алюминий 7075 (В95), соответствующий стандартам AMS, ASTM и MIL, что подтверждено сертификатами AS9100, ISO9001 и NADCAP. Мы поддерживаем долгосрочные партнерские отношения со всемирно известными аэрокосмическими компаниями, поставляя надежные, высококачественные и индивидуальные алюминиевые решения производителям по всему миру.

Свяжитесь с нами для получения индивидуального решения по алюминию 7075 (В95)

Chalco не только поставляет высококачественный аэрокосмический алюминий, но и предоставляет индивидуальные решения, включая подбор материалов, термообработку и обработку компонентов. Мы помогаем вам на всех этапах — от НИОКР до соответствия сертификации. У вас есть вопросы или проект на примете? Свяжитесь с нами сегодня.
