Аэрокосмические ячейные конструкции широко используются в салонах, на этажах, вторичных конструкциях и высокотемпературных компонентах самолётов благодаря своей лёгкости, высокой прочности и устойчивости размеров. Производительность зависит от материала сердечника, лицевой панели и композитного процесса, требуя различных систем материалов — таких как алюминий, арамидная бумага, нержавеющая сталь и титан — соответствующих специфическим конструктивным и тепловым требованиям.
Chalco поставляет несколько систем с ядром и панелями сотовой связи, а также настраивает прикладные, высокопроизводительные решения в зависимости от требований проекта.

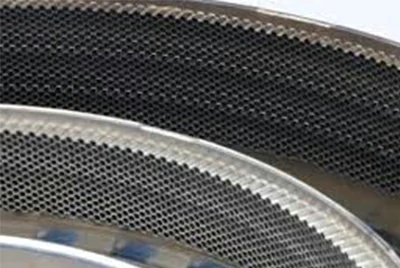

Система материала с сотовым сердечником
Алюминиевый сотовидный сердечник
Арамидная бумажная сотовая сердцевина
Ядро с сотами из нержавеющей стали
Титановое сотовидное ядро
Материалы панелей и методы композита
Металлические панели: алюминиевый сплав; Нержавеющая сталь, титан и так далее.
Панели из композитного материала:FRP ; CFRP
Композитные методы: ламинирование плёнки; ламинирование эпоксидным клеем; Ламинирование полиуретана
Авиационные компоненты и рекомендуемая структура
Интерьер салона
Панели пола самолётов
Вторичная несущая конструкция
Двигатель и высокотемпературные компоненты
Материалы Chalco Aerospace Honeycomb Core
Характеристики аэрокосмических клеточных структур в первую очередь определяются основным материалом. Chalco поставляет алюминиевую, арамидовую бумагу, нержавеющую сталь и титановые ячеточные сердечники для интерьеров, напольных покрытий, вторичных конструкций и высокотемпературных применений. Эти основные системы обеспечивают высокую производительность, стабильность и экологическую устойчивость, поддерживая крупные форматы, сверхнизкую плотность и требовательные рабочие условия, при этом доступны как стандартизированные, так и проектно-специфические конфигурации.
- «Три вершины»: высокая точность механических свойств (прочность на сжатие ±4%), высокая консистенция и высокая устойчивость к погодным условиям;
- «Три крайности»: Чрезвычайно большой размер (с меньшим уровнем сплайсинга), чрезвычайно лёгкая плотность (самая лёгкая до 7 кг/м3) и экстремальная среда (устойчивая к высоким температурам и соляным распыляниям).
- «Один плюс»: положительный дизайн, соты Гансинда можно дополнительно настраивать, а технические характеристики воздушных пор, соты, коррозионностойкость и механические свойства можно настраивать.
-

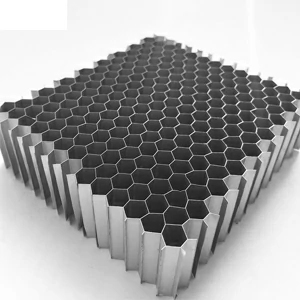

Аэрокосмическое алюминиевое сотовидное ядро
Алюминиевые сотовые сердечники формируются путём расширения алюминиевой фольги серий 3003, 5052 и 5056, сочетая лёгкость и высокую удельную прочность, что делает их наиболее широко используемым металлическим сотовидным материалом в аэрокосмическом производстве.
-

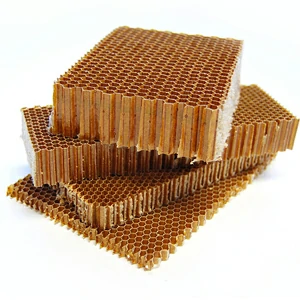

Аэрокосмическая арамидная бумажная сотовидная сердцевина
Он изготавливается путём пропитки мета-арамидной бумаги фенольной смолой и расширения её в форму. Он чрезвычайно лёгкий, обладает огнестойкостью, электрической изоляцией и радарной прозрачностью, что делает его основным материалом сотовидных сердечников для салонов самолётов.
-

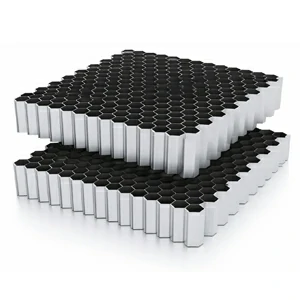

Аэрокосмическая нержавеющая стальная сотовая сердцевина
Обработанная термостойкой фольгой из нержавеющей стали, такой как 304 и 321, она подходит для высокопрочных аэрокосмических конструкций, которые должны выдерживать термические циклы, коррозию или удары.
-

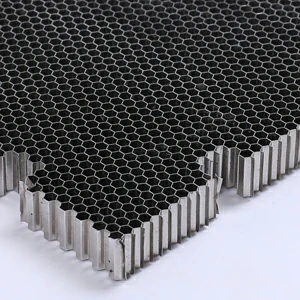

Аэрокосмическое титановое сотовое ядро
Изготовленный из титановых сплавов, таких как Ti-6Al-4V, он сочетает в себе лёгкость, высокую удельную прочность и отличную устойчивость к высоким температурам, что делает его подходящим для критически важных конструкций или высококлассных аэрокосмических компонентов.
Материалы клеточных панелей Chalco Aerospace и композитные методы
Структурные характеристики панелей с сотами зависят не только от материала сердечника, но и от выбранного материала панели и его композитного метода. Разные панельные системы имеют разные акценты по прочности, жесткости, термостойкости, огнестойкости и внешнему виду. Chalco предлагает разнообразные металлические и композитные панели аэрокосмического класса и сочетает их с клеевыми пленками, эпоксидными или полиуретановыми композитными процессами в зависимости от различных применений для формирования стабильных и надёжных структур соты.
-

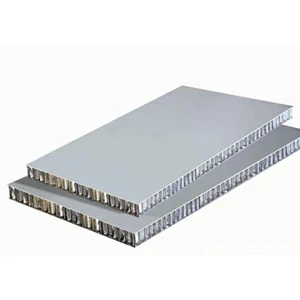

Аэрокосмические алюминиевые сплавы
Широко применяется в аэрокосмических сотовидных сэндвич-панелях благодаря своей лёгкости прочности и простоте изготовления.
Популярные сорта состава: Alclad 2024-T3 / T42, Alclad 7075-T6, 5052-H32, 5056-H39, 6061-T6 / T651.
-

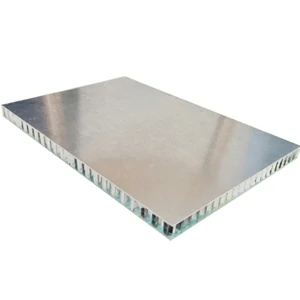

Аэрокосмические отделки из титанового сплава
Используется в высокотемпературных, сильно коррозийных и требовательных структурных участках, таких как гондолы двигателя и критически важные конструктивные компоненты.
Популярные сорта в наличии: Ti-6Al-4V (5-й класс), Ti-6Al-2Sn-4Zr-6Mo.
Композитный метод: клейкое склеивание пленкой.
-
Аэрокосмические облицовки из нержавеющей стали
Обеспечивают устойчивость к высоким температурам и коррозионной устойчивости, подходящие для огнестойких конструкций и высокотемпературных компонентов вокруг двигателей.
Популярные сорта в наличии: 304, 321.
Композитный метод: клейкое склеивание пленкой.
-

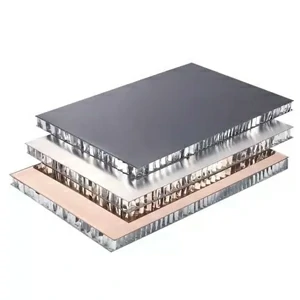

Аэрокосмические композитные материалы и внутренние панельные системы
Горячие продукты: стекловолоконные панели (FRP), панели из углеродного волокна (CFRP) и огнестойкие ламинированные декоративные панели.
Композитные методы: преимущественно ламинирование эпоксидной смолы и полиуретановой ламинации.

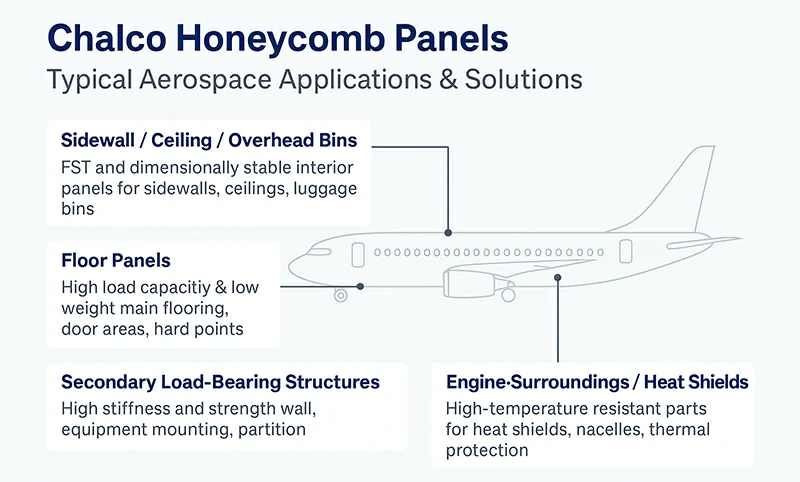

Типичные применения и проектные решения Chalco Aerospace Cellular Panel
Используя свой опыт в обеспечении множества аэрокосмических проектов, Chalco разработала комплексную систему решений по сотовым конструкциям для удовлетворения разнообразных характеристик кабин, полов, несущих конструкций и высокотемпературных компонентов. Мы предлагаем разнообразные сочетания материалов и конструкций, чтобы помочь клиентам быстро выбирать компоненты и завершать инженерные приложения.
| Рекомендуемая структура продукта | |
|
Интерьер салона Боковые стены/панели крыши: панели из FRP + арамидовое бумажное сотовое сердцевище (специальное для интерьера FST) Багажная стойка и лёгкая конструкция: панель CFRP + арамидная бумажная сотовая сердцевина (высокая жёсткость/лёгкость) Местные точки укрепления или установки оборудования: высокоплотный арамидный сотовидный сердечник из бумаги |
Панели пола самолётов Основной этаж: алюминиевая панель 2024-T3 + алюминиевый сотовый сердечник (общая аэрокосмическая несущая конструкция) Лёгкое напольное покрытие: панель из CFRP + арамидное бумажное сотовидное сердцевище (для бизнес-моделей/лёгких моделей) Усиление дверной зоны/заполнение твёрдых участков: алюминиевый сотовидный сердечник высокой плотности |
|
Вторичная несущая конструкция Несущая пластина переборки: алюминиевая панель 2024-T3 + алюминиевый сотовидный сердечник Монтажная пластина: панель из CFRP + алюминиевый сотовидный сердечник (уменьшение веса + жёсткость) Панель с высокой прочностью перегородки: панель из нержавеющей стали (304/321) + нержавеющая стальная сотовая сердечник |
Двигатель и высокотемпературные компоненты Высокотемпературная панель изоляции: панель из титанового сплава (Ti-6Al-4V) + титановое сотовидное сердцевище Зоны защиты от тепла/коррозии при высоких температурах: панель из нержавеющей стали (321) + ядро с нержавеющей стали с сотами Высокотемпературные несущие компоненты: алюминиевая панель (3003 или 6061) + пайка алюминиевого сотовидного сердечника |
Система качества авиационных воздушных ячеек и сертификация
Chalco использует свою комплексную систему управления качеством и возможности тестирования для обеспечения надёжной согласованности и отслеживаемости аэрокосмических клеточных структур.
- Производство под контролем ISO 9001, совместимое с требованиями AS9100 в аэрокосмической отрасли
- Полная отслеживаемость процесса — от сырья до финальной проверки
- Стабильная согласованность партий, обеспечивающая равномерную прочность и точность размеров
- Аэрокосмические NDT и управление размерами, включая ультразвуковое тестирование, контроль плоскости и толщины
- Внутренние решения, соответствующие стандартам FST, соответствующие требованиям FAR 25.853 по огнем, дыму и токсичности
- Поддержка структурных испытаний производительности, охватывающая проверку деламинации, сжатия, высоких температур и термической влажности
Производственные и перерабатывающие возможности Chalco в области аэрокосмической клетки
Chalco предлагает комплексные решения для аэрокосмических сотовидных конструкций, охватывая производство сердечников, композитное склеивание, пайку, сварку и прецизионную обработку панелей для внутренних работ, конструкций и высокотемпературных применений.
Многопроцессное производство сотовидных сердечников: клеевые соты, паяные алюминиевые соты, соты из нержавеющей стали с лазерной сваркой, соты с высокой плотностью
Многофункциональная композитная возможность: сотовидный сэндвич-композит из алюминиевых панелей, FRP/CFRP, титан и нержавеющая сталь
Поддерживает несколько методов ламинирования: ламинирование плёнки, эпоксидное ламинирование, ламинирование PU, пайка и др., чтобы адаптироваться к различным структурным требованиям.
Обработка крупноразмерных твёрдых пластин: Поддерживает нарезку, фасок, обработку с ЧПУ, неправильную форму и обработку встроенных деталей.
Поддерживает как целые панели, так и сотовые сердечники: могут быть предоставлены материалы из голого сердечника или композитные отделанные панели.
Охватывает множество потребностей применения: аэрокосмические конструктивные компоненты, такие как внутренняя отделка, напольное покрытие, несущие конструкции и защита от высоких температур.
Технические характеристики Chalco Aerial Cellular
| Таблица диапазона параметров материала сотовидных сердечников | ||||
| Категории параметров | Алюминиевый сотовидный сердечник | Арамидная бумажная сотовая сердцевина | Ядро с сотами из нержавеющей стали | Титановое сотовидное ядро |
| Типичный диапазон плотности (кг/м³) | 20–150 | 29–144 | 80–300 | 48–192 |
| Размер ячейки | 1/8", 3/16", 1/4" | 1/8", 3/16", 1/4" | 1/8", 3/16" | 1/8", 3/16" |
| Доступная толщина (толщина сердечника) | 3–80 мм (настраиваемые) | 3–50 мм | 3–50 мм | 3–50 мм |
| Рабочая температура | ≤ 180°C | ≤ 180°C | ≥ 600°C | ≥ 500°C |
| Огнестойкие свойства (FST) | Это нужно определить с помощью панельной системы. | Соответствие стандартам FST | Связан со структурной системой | Связан со структурной системой |
| Коррозионная устойчивость | Терпимая | Хорошо | Отлично | Отлично |
| Особенности | Лёгкий, экономичный и обладающий широким спектром прочностей | Интерьер FST с отличной стабильностью | Высокие температуры/коррозионная устойчивость | Высокая прочность/устойчивость к высоким температурам |
| Диапазон высокой плотности алюминиевых сотовидных сердечников | ||
| Перформанс | Стандартные требования | Доступная дальность |
| Интенсивность стратификации при комнатной температуре | ≥ 0, 22 кН (свыше 131 кг/м³) | 0, 22–1, 32 кН |
| Прочность расслоения после нагрева и влаги (кипячение воды в течение 2 часов) | ≥ 0, 04 кН | 0, 04–1, 23 кН |
| Интенсивность деламинации при высоких температурах (150–175°C) | ≥ 0, 12 кН | 0, 12–0, 69 кН |
| Затухание при высокой температуре интенсивности (175–250°C) | Обычные алюминиевые сотообразные клетки испытывают деградацию на 25–55%. | Данные PPT снижаются на 30–55%. |
| Механическая консистенция | Нет чётких стандартов | Точность на сжатие ±4% |
| Диапазон композитных параметров сэндвич-панели | |
| Общая толщина (толщина панели) | 5–50 мм |
| Доступные материалы панелей | алюминиевый сплав 2024/3003/5052/6061; нержавеющая сталь 304/321; титановый сплав Ti-6Al-4V; FRP; CFRP; Внутренние панели FST |
| Композитный метод | Ламинирование плёнки / эпоксидное ламинирование / PU ламинирование / металлическое пайка |
| Обрабатываемость | Обработка с ЧПУ, фасковые, резки, обработка встроенных деталей, композит неправильной формы, крупноразмерный композит из цельных пластин |
Часто задаваемые вопросы (FAQ)
Каких размеров доступны материалы для сотовидных сердечников?
Стандартные толщины варьируются от 3 до 80 мм и могут быть адаптированы под требования проекта; Размеры ячеек поддерживают 1/8", 3/16" и 1/4"; Крупноразмерные панели могут быть выполнены целыми частями или нарезаны на секции.
Можете ли вы предоставить полные услуги по отделке панелей + отделки?
Да. Chalco предлагает интегрированные возможности доставки — от сотовых сердечников и композитных сэндвич-панелей до отделки с ЧПУ, фасочек, прорезки и обработки встроенных деталей.
Можете ли вы предоставить материалы для интерьера, соответствующие требованиям FST?
Да. FRP, CFRP и внутренние панели могут быть оснащены в соответствии с требованиями FAR 25.853.
Можно ли хранить технические параметры в секрете для каждого проекта отдельно?
Да. Chalco поддерживает подписание соглашений о конфиденциальности (NDA) и предоставляет индивидуальные параметры или непубличные данные на основе проектов клиента.
Каковы стандартные сроки выполнения и минимальный объём заказа (MOQ)?
Клеточные ядра обычно занимают 2–4 недели; Составные панели занимают 3–6 недель в зависимости от сложности обработки. MOQ можно гибко регулировать в зависимости от типа конструктивного компонента и образца productio
