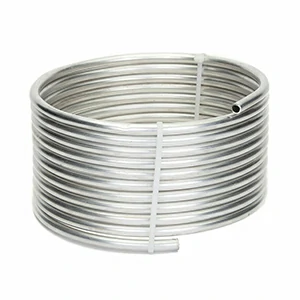

Алюминиевая труба в бухтах (прецизионная бухтовая труба)

Алюминиевая бухтовая труба (Aluminum Tube Coil), также известная как свернутая алюминиевая труба, представляет собой высокоэффективный трубный материал для транспортировки сред и теплообмена, изготовленный путем намотки экструдированных и холоднотянутых круглых или овальных алюминиевых трубок.

Она обладает множеством преимуществ, таких как малый вес, высокая теплопроводность, отличная коррозионная стойкость и легкая гибка, что делает ее широко применимой в холодильном оборудовании, отоплении, вентиляции и кондиционировании (HVAC), системах тепловых насосов, терморегулировании автомобилей и передаче жидкостей в медицинском оборудовании.

Как комплексный производитель алюминиевых материалов, Chalco обеспечивает полный цикл производства от литья алюминиевых слитков до намотки и формовки, поддерживая индивидуальные услуги для различных сплавов, размеров и структур для удовлетворения разнообразных потребностей в эффективной теплопередаче и системной интеграции.

Основные эксплуатационные преимущества алюминиевых труб в бухтах

Благодаря своим многочисленным преимуществам, алюминиевая труба в бухтах стала идеальной альтернативой медным трубам и трубам из нержавеющей стали в системах теплообмена и транспортировки жидкостей. Ниже приведен обзор ее основных преимуществ:

Хотите узнать, как алюминиевые бухтовые трубы Chalco могут быть адаптированы к вашей системе теплообмена? Свяжитесь с нами для получения индивидуального решения.

Стандарты спецификаций алюминиевых труб в бухтах

Для получения рекомендаций по подбору размеров, совместных проектных решений или образцов нестандартных спецификаций, пожалуйста, свяжитесь с нами для получения инженерных решений Chalco.

Категории продукции алюминиевых труб в бухтах

Бесшовная алюминиевая бухтовая труба

Изготовлена методом цельной экструзии с намоткой, что гарантирует герметичность и стабильность давления. Применяется в кондиционировании и для хладагентов там, где недопустимы сварные швы. Совместима с чистым алюминием и сплавом 3003 (АМц); возможна кастомизация диаметров и высокая чистота.

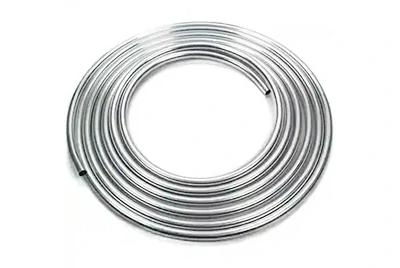

Экструдированная алюминиевая бухтовая труба

Производится методом экструзии с последующей намоткой, подходит для систем охлаждения и гидравлических контуров, требующих высокой стабильности и прочности. Сочетает в себе точность контроля и структурную устойчивость, являясь высокоэффективным вариантом для промышленных трубопроводов и систем HVAC. Стандарт: ASTM B491

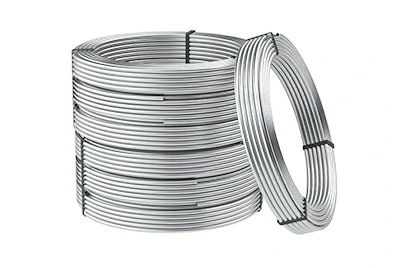

Холоднотянутая алюминиевая бухтовая труба

Повышенная точность размеров и качество поверхности достигаются за счет многократного процесса волочения. Подходит для высокоточных применений, таких как измерительные приборы, системы управления жидкостями и медицинские устройства. Доступна в состояниях O/F, поставляется в виде мягких бухт.

Тонкостенная алюминиевая бухтовая труба

Алюминиевые трубы в бухтах с толщиной стенки от 0.3 мм, обладающие преимуществами легкости и высокой гибкости. Широко используются в медицинском оборудовании, гибких топливных соединениях, кислородных системах и других системах со строгими требованиями к радиусу изгиба и весу.

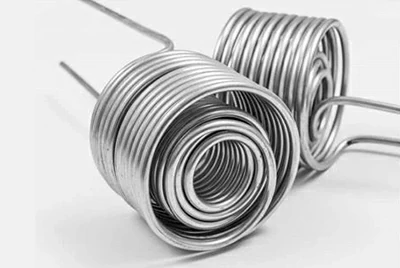

Труба в бухте в состоянии O (Мягкая)

Изготовлена из отожженного мягкого алюминия, обладающего превосходной способностью к изгибу и формовке. Это наиболее распространенное состояние поставки для бухтовых труб. Особенно подходит для монтажа с изгибом или в условиях ограниченного пространства, облегчая автоматизированную прокладку кабелей или сборку контуров хладагента.

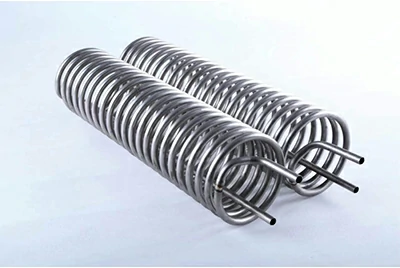

Алюминиевая плоская бухтовая труба для радиаторов

Алюминиевые плоские трубки, подходящие для систем охлаждения, светодиодных модулей охлаждения или теплоотводящих частей тепловых насосов, поставляются в бухтах в отожженном состоянии. Обычно имеют овальное или прямоугольное сечение малого размера, обеспечивая хорошую теплопроводность и гибкость компоновки.

Алюминиевая бухтовая труба с медным покрытием

Равномерное медное напыление на поверхности алюминиевой основы сочетает легкость алюминия с теплопроводностью и свариваемостью меди. Подходит для холодильных агрегатов с высокими требованиями к системам конденсации, электрического теплоотвода и сварных соединений, являясь экономичной альтернативой медным трубкам.

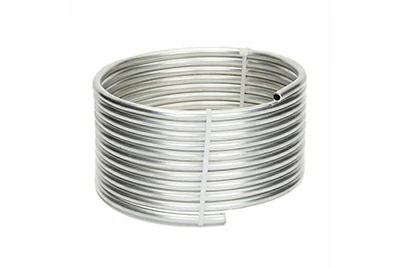

Предварительно нарезанная бухтовая труба

Предоставляются предварительно нарезанные алюминиевые трубы длиной от 1 до 50 метров и более в соответствии с требованиями проекта, что облегчает развертывание строительства и монтаж на месте. Поддерживаются стандартные бухты, мелкосерийные образцы и услуги индивидуальной резки.

Хотите быстро узнать, какой тип лучше всего подходит для вашего применения? Нажмите кнопку ниже, чтобы наши инженеры предоставили вам рекомендации по выбору и образцы решений.

Выбор сплава для алюминиевой бухтовой трубы

Алюминиевые трубы в бухтах доступны в широком диапазоне сплавов: от мягкого и легко формуемого чистого алюминия до высокопроизводительных сплавов, сочетающих прочность и коррозионную стойкость, отвечая потребностям от бытового охлаждения до промышленного теплообмена.

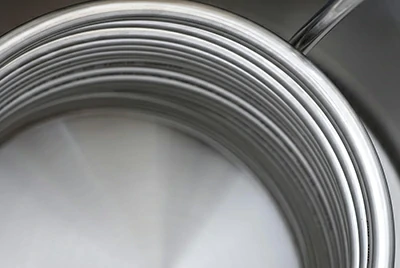

Алюминиевая бухтовая труба 1100 (АД)

Высокая чистота (выше 99%), отличная пластичность и формуемость; обычно используется в холодильных трубопроводах, водонагревателях, системах питьевого водоснабжения, конденсаторах и внутренних трубках холодильников в зонах с высокими требованиями к коррозионной стойкости, но низкими требованиями к прочности.

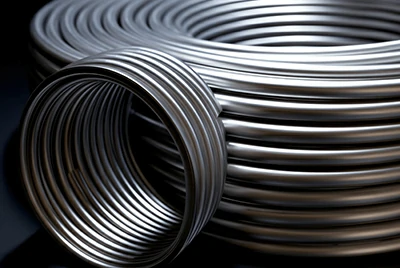

Алюминиевая бухтовая труба 3003 (АМц)

Добавление марганца к основе 1100 повышает прочность примерно на 20%, сохраняя при этом хорошую коррозионную стойкость и свариваемость. Она широко используется в промышленных и HVAC системах, таких как змеевики масляных радиаторов автомобилей, трубопроводы хладагента, контуры тепловых насосов и трубки солнечных коллекторов.

Другие сплавы алюминиевых труб в бухтах

Свяжитесь с Chalco прямо сейчас, чтобы получить оптимальное решение по сплаву алюминиевых труб в бухтах для вашей рабочей среды, с поддержкой кастомизации по чертежам и оптовых поставок.

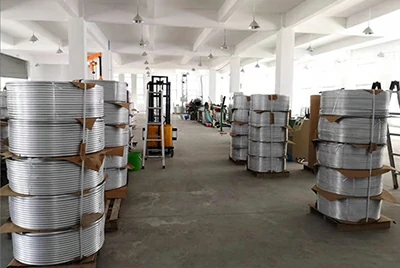

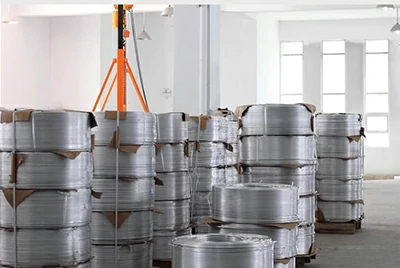

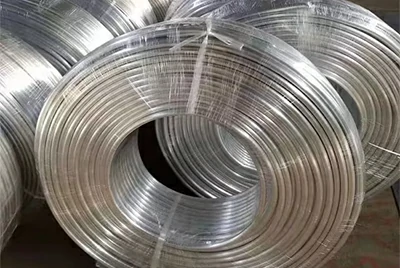

Производственные возможности и технологии обработки Chalco для алюминиевых труб в бухтах

Chalco располагает передовой интегрированной системой производства алюминия, поддерживающей полный цикл изготовления алюминиевых труб в бухтах — от плавки до прецизионной обработки, удовлетворяя потребности HVAC, холодильной, медицинской, автомобильной и других отраслей:

Полный цикл производства: Литье алюминиевых слитков → Экструзионное формование → Непрерывная намотка и волочение → Поверхностная обработка (анодирование/полировка/меднение) → Прецизионная резка/пробивка;

Разнообразные услуги по обработке: Возможность выполнения сложных индивидуальных процессов, таких как гибка, предварительное формование, резка фиксированной длины, автоматическая развальцовка, приварка торцевых крышек и интерфейсов;

Широкий выбор вариантов отделки поверхности:

• Анодирование: Повышает коррозионную стойкость и улучшает эстетику поверхности;
• Полировка/пескоструйная обработка: Улучшает чистоту поверхности и адгезию;
• Меднение: Используется для электромагнитных/проводящих требований или специфических визуальных эффектов;
• Другие виды обработки, такие как обезжиривание, пассивация, порошковое покрытие и покрытие PVDF, также могут быть выполнены по запросу;

Интеллектуальный контроль чистоты: Оснащен системой намотки с поддержанием постоянной температуры, линией ультразвуковой очистки, онлайн-вихретоковой дефектоскопией и бесконтактным контролем размеров;

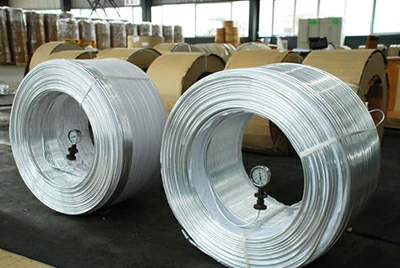

Тестирование качества: Все алюминиевые трубы в бухтах проходят испытания на герметичность под давлением перед поставкой. Закачивается сухой воздух под высоким давлением или азот, а манометр контролирует отсутствие утечек, обеспечивая надежную работу в условиях высокого давления.

Гибкая поддержка поставок: Поддержка оптовых заказов и быстрого прототипирования с минимальным сроком выполнения 5–7 дней, возможность предоставления упаковки в бухтах, кольцах или отрезках фиксированной длины в соответствии с требованиями проекта.

Для эксклюзивной кастомизации спецификаций, оптимизации конструкции или услуг по улучшению функциональности поверхности, пожалуйста, свяжитесь с нами для получения индивидуального решения.

Типичные сценарии применения алюминиевых бухтовых труб

Благодаря своей легкости, высокой пластичности, хорошей теплопроводности и отличной коррозионной стойкости, алюминиевые трубы в бухтах играют решающую роль в различных промышленных системах. Ниже приведены основные отрасли применения и типичные способы использования:

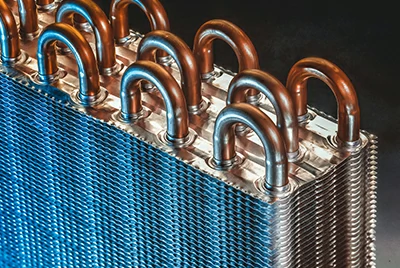

HVAC и Холодильное оборудование

Алюминиевые бухтовые трубы используются в кондиционерах, тепловых насосах и осушителях воздуха. Их легкий вес и гибкая конструкция подходят для прокладки длинных участков и адаптации к пространству в бытовом и коммерческом охлаждении.

Тонкостенная алюминиевая бухтовая труба 3003 O (аналог АМцМ по ГОСТ)

Анодированная труба в бухте

Сборная труба для хладагента

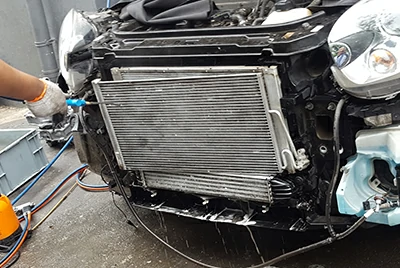

Автомобильный термоменеджмент

Используются в автомобильных кондиционерах, интеркулерах, масляных радиаторах и охлаждении аккумуляторов, обеспечивая баланс между легким весом и конструктивной прочностью.

Предварительно сформованная труба 6063 (аналог АД31 по ГОСТ)

Тонкостенная алюминиевая бухта для радиаторов

Медненая алюминиевая труба 5052 (аналог АМг2.5 по ГОСТ)

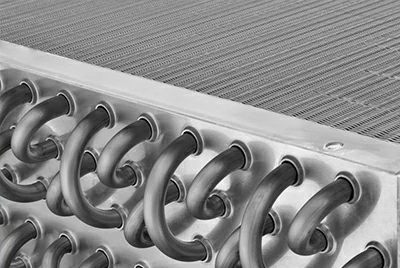

Медицинское и лабораторное оборудование

Алюминиевые трубки в кислородном и лабораторном оборудовании используются для газораспределения и теплообмена. Благодаря чистоте, легкости и коррозионной стойкости они эффективно заменяют стальные капиллярные трубки.

Бесшовная алюминиевая бухтовая труба 1050 O (аналог АД0 по ГОСТ)

Анодированная капиллярная трубка в бухте

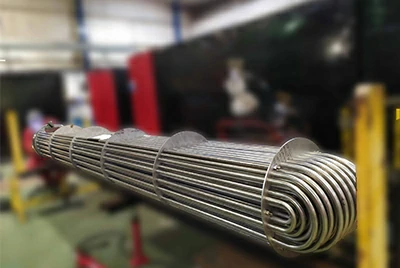

Промышленное оборудование и Жидкостные системы

Благодаря проводимости и коррозионной стойкости, алюминиевые бухты обеспечивают надежную циркуляцию в теплообменниках и гидравлике. Они широко востребованы в энергетике, автоматизации и машиностроении.

Толстостенная алюминиевая бухтовая труба 3103 (аналог АМц по ГОСТ)

Холоднотянутая бесшовная труба в бухте

Коррозионностойкая труба в бухте с покрытием

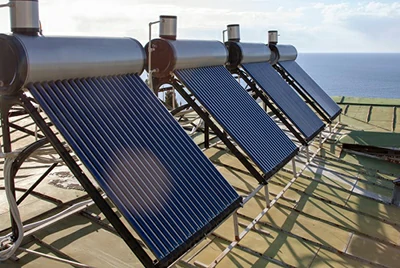

Солнечная энергия и Системы накопления холода

В системах зеленой энергии, таких как солнечные коллекторы и тепловые модули, алюминиевые бухтовые трубы обеспечивают быстрый тепловой отклик, стойкость к окислению и гибкую адаптацию к плоским пластинам и поверхностям коллекторов.

Анодированная алюминиевая труба в бухте

Круглая теплообменная труба в бухте

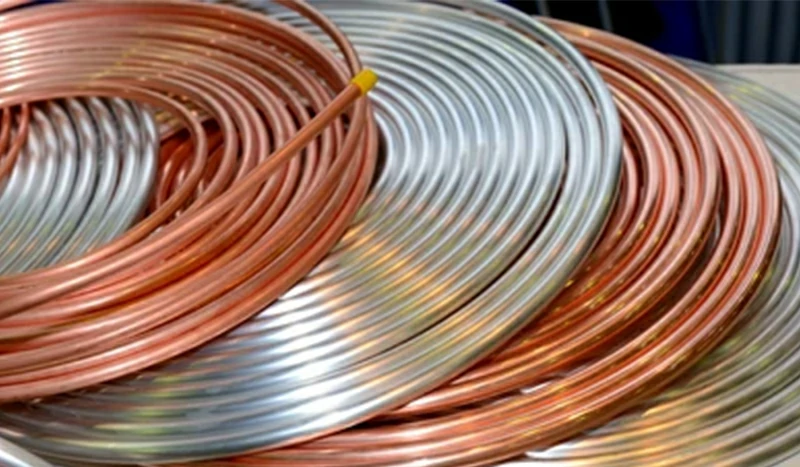

Бытовая техника и Конструкционное применение

Используются в испарителях, печах, системах отопления и декоре. Бухтовые трубы легко нарезаются по размеру и предварительно сгибаются под конкретные требования заказчика.

Цветная алюминиевая труба в бухте

Анодированная алюминиевая трубка декоративного класса

Холодногнутая труба в бухте

Если вам нужны образцы бухтовых труб для конкретной отрасли или поддержка в кастомизации конструкции, пожалуйста, [Нажмите, чтобы связаться с нами], чтобы получить техническую информацию и схему коммерческого предложения.

Алюминиевые решения от Chalco для термоменеджмента

Алюминиевые решения для теплопередачи

Chalco предлагает плакированные материалы для пайки, трубы ВЧ-сварки (HFW), коллекторные трубы и штампованные детали с единой цепочкой поставок от литья до сборки, предоставляя решения в области структуры, плакирования и проектирования процессов.

Связаться сейчас

Микроканальные алюминиевые трубки

Алюминиевая труба коллектора конденсатора

Трубка с внутренним оребрением

Алюминиевая капиллярная трубка

Алюминиевые ребристые трубы

Алюминиевые трубы для теплообменников

Алюминиевая фольга для ламелей (Fin Stock)

Алюминиевый лист для пайки

Алюминиевая лента для пайки

Для индивидуальных решений в области тепловых алюминиевых материалов свяжитесь с инженерной группой Chalco. Мы обеспечиваем проектирование сплавов, оптимизацию конструкций и интеграцию процессов для поддержки потребностей вашего проекта.

Таблица сравнения алюминиевых, медных и медненых алюминиевых бухтовых труб

Учитывая теплопроводность, коррозионную стойкость, а также общий вес и стоимость, медные трубки подходят для традиционных систем с высокими требованиями к предельной теплопередаче и сопротивлению давлению, в то время как алюминиевые бухтовые трубы стали основным выбором благодаря их легкости и стоимостным преимуществам. Медненые алюминиевые трубки в бухтах, как новый тип композитного материала, сочетают в себе легкость алюминия с теплопередачей и коррозионной стойкостью меди, что делает их идеальным решением для экономически оптимизированных проектов.

Независимо от того, стремитесь ли вы к максимальной производительности или комплексной оптимизации затрат, Chalco может предоставить вам профессиональные индивидуальные решения для алюминиевых бухтовых труб. Нажмите кнопку ниже, чтобы получить образцы или технические чертежи и напрямую пообщаться с нашими инженерами-консультантами!

Часто задаваемые вопросы

Какие индивидуальные параметры могут поддерживать ваши алюминиевые бухтовые трубы?

Chalco поддерживает комплексную кастомизацию алюминиевых бухтовых труб, включая наружный диаметр (Ø3.5–28 мм), толщину стенки (0.3–1.5 мм), длину (1–50 метров), количество витков и внутренний диаметр бухты. При этом диаметр бухты может быть точно подобран в соответствии с вашим намоточным оборудованием или автоматической системой подачи для обеспечения идеальной совместимости с вашим производственным процессом.

Предоставляете ли вы бесшовные алюминиевые бухтовые трубы? В чем разница между бесшовными и сварными трубами?

Да, Chalco в основном поставляет бесшовные алюминиевые бухтовые трубы, изготовленные методом экструзии или холодного волочения, что позволяет избежать риска утечки по шву и обеспечивает более высокое сопротивление давлению и срок службы. Для сравнения, сварные трубы, хотя и немного дешевле, имеют недостаточную стабильность в условиях высоких температур, высокого давления или агрессивных сред.

Склонны ли алюминиевые бухтовые трубы к растрескиванию во время использования?

Все алюминиевые трубы в бухтах Chalco проходят многократный отжиг и контроль формовки, обладают хорошими характеристиками гибки и прочностью, пригодны для многократной намотки, выпрямления и отбортовки. В пределах нормального радиуса холодной гибки трубы не будут проявлять стрессовых трещин или переломов. Для строгих требований к радиусу изгиба мы можем соответствующим образом скорректировать состояние сплава и параметры отжига.

Могут ли алюминиевые бухтовые трубы заменить медные? Как они ведут себя в реальной эксплуатации?

В большинстве систем HVAC, тепловых насосах, транспортировке холодовой цепи и общих сценариях перекачки жидкостей алюминиевые бухтовые трубы являются экономически эффективной альтернативой. Хотя их эффективность теплопередачи немного ниже, чем у медных труб, их легкость, низкая стоимость и хорошая коррозионная стойкость делают их более выгодными при оптимизации пространства и масштабной прокладке трубопроводов.

Однако для прецизионного оборудования, требующего чрезвычайно высокой теплопроводности, высокого сопротивления давлению или долгосрочной стабильности, такого как крупные холодильные компрессорные системы и медицинские системы подачи газа, медные трубы все же обладают лучшей адаптируемостью.

Chalco также предлагает решения из медненых алюминиевых труб в бухтах, сочетающие характеристики обоих материалов, для вашей оценки и выбора.

Можете ли вы предоставить алюминиевые бухтовые трубы с обработкой, такой как пробивка отверстий, развальцовка и резка?

Конечно. Chalco обладает полным набором возможностей для вторичной обработки и может предоставить услуги по глубокой обработке, такие как резка, пробивка, установка торцевых заглушек, развальцовка и гибка по чертежам, а также поддерживает пакетную поставку предварительно собранных модулей, что значительно сокращает ваши производственные затраты и производственный цикл.

Какие есть варианты обработки поверхности для алюминиевых бухтовых труб?

Мы можем предоставить различные виды обработки поверхности в зависимости от среды применения, включая обезжиривание, анодирование, полировку, пескоструйную обработку, электрофорез, покрытие PVDF и меднение поверхности, что особенно подходит для сред с высокой коррозионной активностью, таких как побережье, кухни и медицинские учреждения, продлевая срок службы труб и улучшая их внешний вид.

Поддерживаете ли вы кастомизацию малых партий? Каков минимальный объем заказа?

Да, мы поддерживаем минимальный объем заказа всего от 100 метров и предлагаем услуги по изготовлению образцов со сроком выполнения обычно 7–12 дней. Для стандартных спецификаций мы также поддерживаем складской запас для быстрой доставки.

Chalco стремится предоставлять индивидуальные, высоконадежные решения по алюминиевым трубам в бухтах для клиентов по всему миру, предлагая поддержку в формате одного окна — от сырья и экструзии до формовки, обработки поверхности и глубокой обработки.

Приглашаем вас нажать кнопку ниже, чтобы получить техническую информацию или быстрый расчет стоимости, позвольте нам помочь вам создать более легкие и эффективные системы теплообмена и трубопроводов.
