Алюминиевые трубопроводы для сжатого воздуха

Алюминиевая воздушная труба — это легкое и коррозионностойкое решение для трубопроводов, используемое в промышленных системах сжатого воздуха. Она обеспечивает подачу чистого воздуха, стабильное давление и эффективный монтаж, что делает ее подходящей для заводских цехов, автоматизированных линий и пневматических систем.

Продукция Chalco для алюминиевых воздушных трубопроводов поставляется в различных размерах и конфигурациях для поддержки различных требований к расходу воздуха и планировке. Благодаря контролируемому качеству производства и стабильности материала, алюминиевые воздушные трубы широко используются там, где требуются эффективность, надежность и долгосрочная эксплуатация.

Технические характеристики продукции Алюминиевая воздушная труба

Типы труб: Синие, черные, серебристые, зеленые и серые анодированные или окрашенные порошковым методом алюминиевые трубы для легкой идентификации уровня давления или зоны.

Размеры труб: Наружный диаметр от 20 мм (3/4") до 220 мм (8").

Материалы: Алюминиевые сплавы 6063-T6 (морской класс, аналог АД31Т1), 6060 (аналог АД31), 6082 (аналог АД35).

Типы соединений: Отводы, тройники, шаровые краны, переходники, фланцы и быстроразъемные адаптеры.

Варианты покрытия: ПТФЭ (тефлон), порошковое покрытие или электростатическое напыление для повышенной коррозионной стойкости и эстетичности.

Стандарты соответствия: ASTM B241, ISO 8573, EN 755 (ГОСТ 18475), ASME B31.3, CE, REACH, TUV, QUALICOAT и ISO 9001.

Сертификация: Отдельные марки сертифицированы Lloyd's Register, что соответствует мировым стандартам безопасности и производительности под давлением.

Типы продукции и отделка алюминиевых воздушных труб

Продукция Chalco для алюминиевых воздушных труб разработана для надежной работы в обычных промышленных диапазонах давления и температуры. Ассортимент продукции охватывает основные стандарты размеров и обеспечивает стабильные механические характеристики для распределения сжатого воздуха.

Синяя алюминиевая труба для сжатого воздуха

Предназначена для стандартных промышленных воздушных систем и инструментальных линий, имеет прочное порошковое или анодированное синее покрытие.

Черная алюминиевая труба для сжатого воздуха

Идеально подходит для сред с масляной смазкой или склонных к влажности, имеет коррозионностойкое черное порошковое покрытие.

Серебристая алюминиевая труба для сжатого воздуха

Используется в чистых зонах и на открытых установках, отличается ярким анодированным серебристым покрытием для легкого обслуживания.

Серая алюминиевая труба для сжатого воздуха

Подходит для систем ОВКВ и коммерческих подвесных трубопроводов, покрыта нейтральной серой порошковой краской.

Зеленая алюминиевая труба для сжатого воздуха

Применяется в системах азота или инертных газов, имеет зеленое электростатическое покрытие для легкой идентификации.

В следующих таблицах приведены типичные диапазоны размеров, номинальное давление и условия эксплуатации алюминиевых воздушных труб Chalco.

• Давление разрыва: До 1160 psi (коэффициент безопасности 5:1)
• Температурный диапазон: от -20°C до +80°C (жидкость)
• Номинальный вакуум: -0.98 бар / -28.94 дюйма рт. ст.

Совместимые фитинги и соединители для алюминиевых воздушных труб

Chalco предлагает полный ассортимент высокоточных алюминиевых фитингов и соединителей для систем трубопроводов сжатого воздуха. Наши фитинги разработаны для обеспечения надежной герметизации, быстрого монтажа и долгосрочной стабильности давления, охватывая все диаметры труб от 16 мм до 160 мм.

• Диаметры компрессионных фитингов: 16, 20, 25, 32, 40, 50, 63, 80, 100 и 160 мм.
• Диаметры компактных соединителей: 50, 63, 80, 100 и 160 мм.

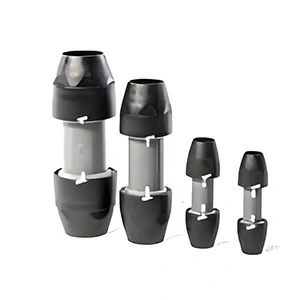

• ФИТИНГИ СЕРИИ PF – 20 (¾ ” ) – 25 (1 ” ) – 40 (1 ½ ” ) – 50 (2 ” ) мм

  Алюминиевое литье под высоким давлением EN AC-46100 (аналог A03830) EN 1706 (ASTM B85).

  Деформируемый алюминиевый сплав EN AW-6026 (аналог сплава 6082/АД35) EN 755-2 (ASTM B221).

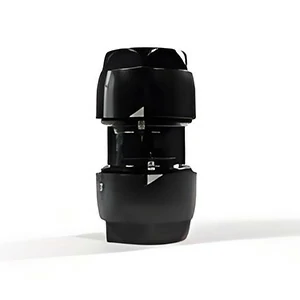

• ФИТИНГИ СЕРИИ PM - 63 (2 ½”) – 80 (3”) мм

  Алюминиевое литье под высоким давлением EN AC-43400 (аналог A360) ASTM B85 / EN 1706.

  Деформируемый алюминиевый сплав 6082 (аналог АД35) ASTM B221.

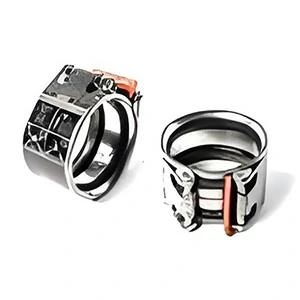

• ФИТИНГИ БОЛЬШИХ ДИАМЕТРОВ - 63 (2 ½”) – 80 (3”) мм

  Алюминиевое литье в постоянные формы EN AC-43100 (аналог A13600) EN 1706 (ASTM B85).

  Нержавеющая сталь EN 1.4301 (аналог сплава 304) EN 10088-2 (AISI 304).

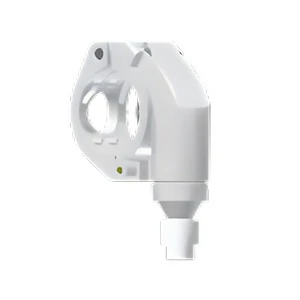

• ФИТИНГИ QUICKDROPS 100 (4”) - 158 (6”) мм

  Алюминиевое литье под высоким давлением EN AC-44500 (аналог A413) EN 1706 (ASTM B85).

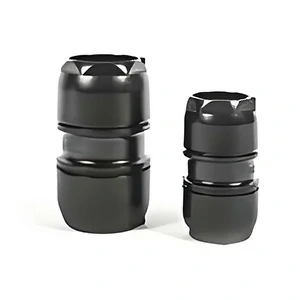

• ФИТИНГИ ЧЕРНОЙ СЕРИИ 63 (2 ½”) - 80 (3”) мм

  Алюминиевое литье под высоким давлением EN AC-46100 (аналог A03830) EN 1706 (ASTM B85).

  Алюминиевое литье в постоянные формы EN AC-43100 (аналог A13600) EN 1706 (ASTM B85).

  Деформируемый алюминиевый сплав EN AW-6026 (аналог сплава 6082/АД35) EN 755-2 (ASTM B221).

Отвод

Шаровой кран

Тройник

Переходник

Адаптер

Фланец

Chalco – единственное имя, которое вам нужно для надежных воздушных трубопроводов

Цельнометаллическая конструкция для долгосрочной безопасности:

Более прочная и термостойкая, чем пластиковые трубопроводы, наша алюминиевая система обеспечивает долгосрочную надежность в сложных условиях.

Высокая точность уплотнения между трубой и фитингами:

Тщательно спроектированные соединения сводят к минимуму утечки и поддерживают стабильное давление во всей системе.

100% перерабатываемый и экологически чистый материал:

Изготовлен из перерабатываемых алюминиевых сплавов, что поддерживает цели экологического строительства и устойчивой эксплуатации.

На 90% легче стали – проще в обращении:

Легкая конструкция упрощает транспортировку, подъем и установку, значительно снижая затраты на рабочую силу.

Безинструментальный модульный монтаж:

Быстроразъемные фитинги позволяют быстро выполнять настройку, модификацию или расширение системы без специальных инструментов.

Стойкость к коррозии и износу в суровых условиях:

Анодированные или окрашенные поверхности устойчивы к ржавчине, химическому воздействию и долгосрочным повреждениям поверхности.

Гладкое внутреннее отверстие для чистого и эффективного потока воздуха:

Внутренняя поверхность с низким коэффициентом трения уменьшает турбулентность, улучшает качество воздуха и снижает потери энергии.

Повышенная энергоэффективность = снижение эксплуатационных расходов:

Оптимизированная конструкция снижает перепады давления и утечки, повышая эффективность компрессора и снижая потребление электроэнергии.

Алюминиевые трубы Chalco – созданы для воздуха, газа и систем охлаждения

От промышленной автоматизации до прецизионных лабораторий — алюминиевые трубопроводные системы Chalco разработаны для удовлетворения требований к подаче воздуха в современных отраслях промышленности. Узнайте, как мы поддерживаем ваше приложение:

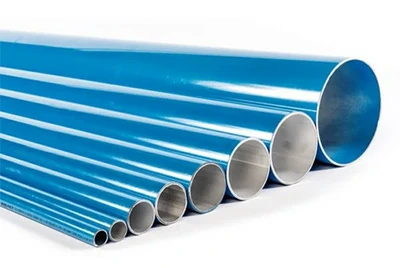

Алюминиевые трубы для транспортировки газа

Используются в системах сжатого воздуха, инертных газов и вакуума. Алюминиевые трубы Chalco обеспечивают стабильный поток, коррозионную стойкость и минимальные потери давления.

Свяжитесь с нами сейчас

Алюминиевая круглая труба

Алюминиевая напорная труба (Lloyd's Register)

Алюминиевая бесшовная труба

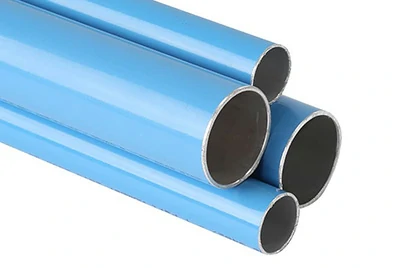

Алюминиевые трубы для разделения воздуха

Предназначены для подачи кислорода и азота в условиях низких температур и высокого давления. Прочные, коррозионностойкие и чистые внутри.

Свяжитесь с нами сейчас

Алюминиевая трубка кислородного концентратора

Двуствольная алюминиевая труба

Алюминиевая холодногнутая труба

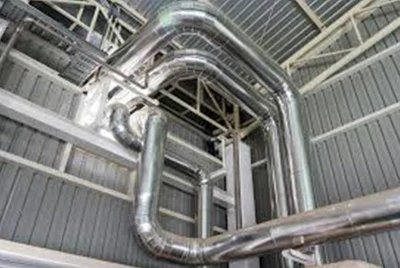

Алюминиевые трубы для систем ОВКВ (HVAC)

Идеально подходят для контуров отопления и охлаждения благодаря отличной теплопроводности и малому весу. Быстрый монтаж для крышного или скрытого использования.

Свяжитесь с нами сейчас

Алюминиевая труба большого диаметра

Медно-алюминиевая композитная труба

Гибка алюминиевых труб

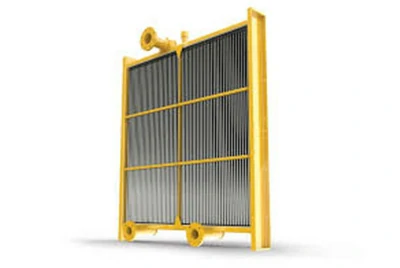

Алюминиевые трубы для воздушного охлаждения

Применяются в чиллерах, радиаторах и системах охлаждения электроники. Высокая тепловая эффективность, компактная структура и коррозионная стойкость.

Свяжитесь с нами сейчас

Алюминиевая оребренная труба

Алюминиевая змеевиковая труба

Алюминиевая микроканальная трубка

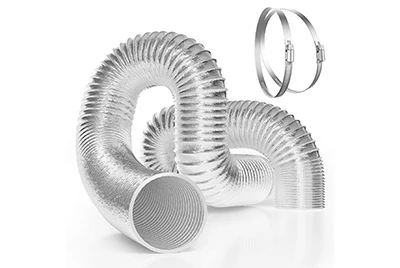

Алюминиевые трубы для выхлопных систем

Легкие и простые в установке для промышленной вентиляции и вытяжки воздуха. Выдерживают высокий поток воздуха и имеют прочную конструкцию.

Свяжитесь с нами сейчас

Алюминиевый профиль фурмы

Алюминиевая гофрированная труба

Шланг из алюминиевой фольги

Алюминиевые трубки для промышленного пневмоинструмента

Обеспечивают эффективную подачу воздуха к инструментам на производственных линиях и в мастерских. Низкие потери давления и простая корректировка планировки.

Свяжитесь с нами сейчас

Алюминиевая трубка цилиндра

Алюминиевая напорная труба

Алюминиевая бесшовная труба

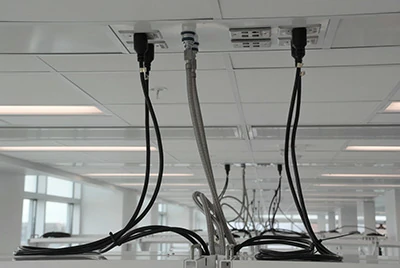

Алюминиевые трубки для медицинских и лабораторных газовых систем

Чистые, коррозионностойкие и легко дезинфицируемые — идеально подходят для передачи кислорода и специальных газов в стерильных условиях.

Свяжитесь с нами сейчас

Алюминиевый капилляр

Алюминиевая трубка газового баллона

Алюминиевая прецизионная трубка

Выбор подходящего материала для трубопровода – почему алюминий лидирует

Выбор правильного материала трубопровода является ключом к производительности системы и контролю затрат. По сравнению со сталью, медью или пластиком, алюминий предлагает наилучший баланс прочности, коррозионной стойкости и эффективности монтажа — особенно в системах сжатого воздуха и инертных газов.

Таблица сравнения материалов

Рекомендации по выбору материалов для различных сценариев применения

Не уверены, какой материал лучше всего подходит для вашей газовой системы? Обратитесь к технической команде Chalco за быстрой и надежной рекомендацией.

Часто задаваемые вопросы об алюминиевых системах трубопроводов сжатого воздуха

Каковы преимущества использования алюминиевых труб для систем сжатого воздуха?

Алюминиевые трубы легкие, устойчивы к коррозии и просты в монтаже. Они снижают потери давления, улучшают качество воздуха и поддерживают модульную быстроразъемную сборку, что делает их идеальными для распределения промышленного сжатого воздуха.

Какие размеры доступны для алюминиевых воздушных трубопроводов Chalco?

Chalco предлагает трубы с наружным диаметром от 3/4” (20 мм) до 8” (220 мм) с соответствующими фитингами и аксессуарами. Большие диаметры идеальны для центрального распределения, а меньшие размеры подходят для ответвлений и подводок к инструментам.

Каково максимальное номинальное давление для алюминиевых воздушных труб Chalco?

Наши стандартные алюминиевые трубы для сжатого воздуха рассчитаны на давление до 232 psi (16 бар) для размеров от 1/2" до 4" и до 188 psi (13 бар) для размеров от 6" до 8". Давление разрыва превышает 1100 psi с коэффициентом безопасности 5:1.

Совместимы ли трубы Chalco с другими системами или фитингами?

Да, наши модульные фитинги поддерживают стандартные типы соединений и могут быть интегрированы со многими существующими системами. Пожалуйста, проконсультируйтесь с нашей технической командой для проверки совместимости или поддержки при модернизации.

Можно ли использовать алюминиевые воздушные трубы для вакуума, азота или медицинских газов?

Безусловно. Алюминиевые трубы Chalco подходят для сжатого воздуха, вакуума, инертных газов и чистых газовых систем, таких как кислород и азот. Они соответствуют гигиеническим стандартам и стандартам безопасности, необходимым в лабораторных и медицинских условиях.

Соответствуют ли алюминиевые трубы Chalco международным сертификатам?

Да, наша продукция соответствует стандартам ASTM B241, ISO 8573, ASME B31.3, REACH, TUV, CE и QUALICOAT. Мы также предлагаем напорные трубы, сертифицированные Lloyd's Register, для систем с высокой степенью надежности.

Насколько просто установить или модифицировать систему?

Алюминиевые трубопроводные системы Chalco разработаны для быстрого монтажа без инструментов с использованием быстроразъемных фитингов. Схемы можно легко корректировать или расширять без сварки или нарезания резьбы.

Готовы обновить свою систему воздушных трубопроводов?

Chalco предлагает комплексные решения из алюминиевых трубопроводов, адаптированные к вашим потребностям в сжатом воздухе, газе и ОВКВ. Если вам нужны стандартные размеры, индивидуальные фитинги или консультация по материалам — мы здесь, чтобы помочь.
