Благодаря своей стабильной конструкции и удобной установке, алюминиевые углы широко используются для изготовления карнизных стен, рам оборудования, опор оборудования, промышленной сборки и индивидуальных конструктивных компонентов.
Chalco создала полную систему алюминиевых угловых форм, охватывающую равные стороны, неравные стороны, округлые углы, фланцы, арматурные рёбра и различные неправильные конструкции. Он может напрямую экструдировать и производить в соответствии с требованиями, снижая затраты на открытие формы и риски закупок, а также поддерживает индивидуальные услуги для специальных размеров или углов не 90°.
- Стандартные конструкции: алюминий с равным углом, алюминий с неравным углом, округлые и специальные углы (R-угол).
- Специальные конструкции: алюминий с фланцами, армированный/ступенчатый/угловой угол канала, алюминий с не-90°/неправильным углом
- Опциональные сплавы: 6061 / 6063 / 6082 / 6005 / 7075 и другие промышленные алюминиевые сплавы
- Состояние и механические свойства: T5, T6, T66 и др. Отчёты о механической недвижимости могут быть предоставлены по запросу.

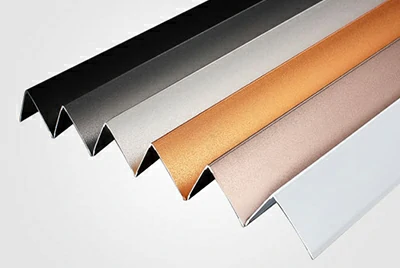

- Обработка поверхностей: анодирование, пескоструйная обработка, электрофорез, проволока, порошковое покрытие и другие промышленные или декоративные процессы.
- Диапазон размеров: длина стены 5–400 мм, толщина стенки 0, 8–30 мм; Нестандартные конструкции могут разрабатываться по чертежам.
Ниже приведены спецификации алюминиевых углов, которые мы можем напрямую экструдировать с помощью существующих форм (без платы за открытие формы). Вы также можете нажать на страницу с деталями продукта «алюминиевый угол » или перейти к нашим производственным и перерабатывающим возможностям.

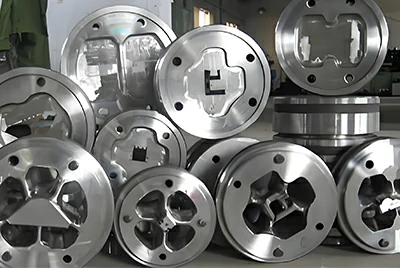

Экструзионные штампы Chalco Equal Aluminium Angle
Chalco предлагает широкий ассортимент алюминиевых форм с равным углом, включая лёгкие углы, такие как 5×5 мм и 10×10 мм, а также прочные конструктивные углы, такие как 50×50 мм, 100×100 мм и даже 200×200 мм. Эти формы производят стандартные 90° прямоугольные равносторонние алюминиевые профили, которые можно непосредственно экструдировать без дополнительных затрат на форму.

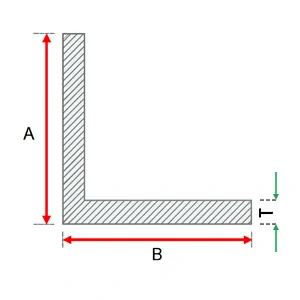

Алюминиевая форма с равным углом (≤30 мм)
-
Используется для производства равностороннего алюминия с длиной боковой панели не более 30 мм, с симметричной структурой и точными прямыми углами, подходящим для таких применений, как лёгкие рамы, декоративные окантовки и небольшие соединители.
| Технические характеристики | A = B (мм) | Толщина T (мм) |
| 5×5×0, 6 | 5 | 0.6 |
| 5×5×1.0 | 5 | 1.0 |
| 6×6×1.0 | 6 | 1.0 |
| 8×8×1.0 | 8 | 1.0 |
| 9×9×1.0 | 9 | 1.0 |
| 10×10×1.0 | 10 | 1.0 |
| 10×10×1.5 | 10 | 1.5 |
| 12×12×1.0 | 12 | 1.0 |
| 12×12×1.2 | 12 | 1.2 |
| 12×12×1, 5 | 12 | 1.5 |
| 15×15×1.2 | 15 | 1.2 |
| 15×15×1, 5 | 15 | 1.5 |
| 16×16×1.2 | 16 | 1.2 |
| 16×16×1.4 | 16 | 1.4 |
| 18×18×1, 5 | 18 | 1.5 |
| 19×19×1.5 | 19 | 1.5 |
| 20×20×1.5 | 20 | 1.5 |
| 20×20×2.0 | 20 | 2.0 |
| 22×22×2.0 | 20 | 2.0 |
| 25×25×1, 5 | 25 | 1.5 |
| 25×25×2.0 | 25 | 2.0 |
| 25×25×3.0 | 25 | 3.0 |
| 28×28×2, 5 | 28 | 2.5 |
| 30×30×2.0 | 30 | 2.0 |
| 30×30×2.5 | 30 | 2.5 |
| 30×30×3.0 | 30 | 3.0 |
| 30×30×4.0 | 30 | 4.0 |
Алюминиевая форма с равным углом (30–60 мм)
-
Подходит для серийной экструзии среднего размера равностороннего алюминия, с устойчивой длиной боковых сторон и большей прочностью, часто применяется в механических конструкциях, рамах оборудования, профилях дверей и окон, а также несущих компонентах.
| Технические характеристики | A = B (мм) | Толщина T (мм) |
| 32×32×3.0 | 32 | 3.0 |
| 35×35×3.0 | 35 | 3.0 |
| 36×36×3.0 | 36 | 3.0 |
| 38×38×3.0 | 38 | 3.0 |
| 38×38×4.0 | 38 | 4.0 |
| 40×40×3.0 | 40 | 3.0 |
| 40×40×4.0 | 40 | 4.0 |
| 40×40×5.0 | 40 | 5.0 |
| 45×45×3.0 | 45 | 3.0 |
| 45×45×4.0 | 45 | 4.0 |
| 50×50×3.0 | 50 | 3.0 |
| 50×50×4.0 | 50 | 4.0 |
| 50×50×5.0 | 50 | 5.0 |
| 50×50×6.0 | 50 | 6.0 |
| 55×55×5.0 | 55 | 5.0 |
| 56×56×4.0 | 56 | 4.0 |
| 60×60×4.0 | 60 | 4.0 |
| 60×60×5.0 | 60 | 5.0 |
| 60×60×6.0 | 60 | 6.0 |
Алюминиевая форма с равным углом (60–200 мм)
-
Используется для экструзии крупноразмерных равносторонних алюминиевых профилей с широким сечением и отличными характеристиками напряжения, подходит для применения с высокой прочностью, таких как тяжёлые конструктивные опоры, промышленные каркасы, транспортное оборудование и строительные компоненты.
| Технические характеристики | A = B (мм) | Толщина T (мм) |
| 63×63×4.0 | 63 | 4.0 |
| 63×63×5.0 | 63 | 5.0 |
| 63×63×6.0 | 63 | 6.0 |
| 65×65×6.0 | 65 | 6.0 |
| 70×70×5.0 | 70 | 5.0 |
| 70×70×6.0 | 70 | 6.0 |
| 70×70×7.0 | 70 | 7.0 |
| 75×75×6.0 | 75 | 6.0 |
| 75×75×8.0 | 75 | 8.0 |
| 80×80×6.0 | 80 | 6.0 |
| 80×80×8.0 | 80 | 8.0 |
| 90×90×6.0 | 90 | 6.0 |
| 90×90×7.0 | 90 | 7.0 |
| 90×90×8.0 | 90 | 8.0 |
| 100×100×8.0 | 100 | 8.0 |
| 100×100×10.0 | 100 | 10.0 |
| 110×110×10.0 | 110 | 10.0 |
| 120×120×10.0 | 120 | 10.0 |
| 120×120×12.0 | 120 | 12.0 |
| 130×130×10.0 | 130 | 10.0 |
| 150×150×10.0 | 150 | 10.0 |
| 150×150×12.0 | 150 | 12.0 |
| 150×150×15.0 | 150 | 15.0 |
| 160×160×12.0 | 160 | 12.0 |
| 180×180×15.0 | 180 | 15.0 |
| 200×200×16.0 | 200 | 16.0 |

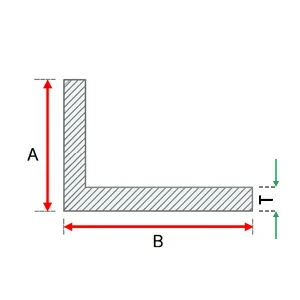

Экструзионные штампы Chalco с неравномерным углом алюминия
В отличие от алюминия с равным углом, алюминий с равным углом имеет разные размеры в двух сторонах длины (A≠B), что делает его более подходящим для применений, требующих эксцентричных несущих конструкций, конструктивного усиления или асимметричных монтажных поверхностей. Chalco обладает полной библиотекой алюминиевых экструзионных штампов с разным углом, способных производить размеры от малых 15×20 мм до больших 100×150 мм и выше напрямую без дополнительных затрат на изготовление.
Неравномерные алюминиевые угловые штампы (≤ 40 мм)
-
Используется для получения лёгких алюминиевых углов с небольшими разницей в ширине сторон. Конструкция с одной длинной и одной короткой стороной повышает гибкость установки и подходит для таких применений, как дверные и оконные рамы, опоры для рассеивания тепла и декоративные углы.
| Технические характеристики (мм) | Сторона А (мм) | Сторона B (мм) | Толщина T (мм) |
| 15×20×1.2 | 15 | 20 | 1.2 |
| 20×25×1.5 | 20 | 25 | 1.5 |
| 20×30×2.0 | 20 | 30 | 2.0 |
| 20×38×2.0 | 20 | 38 | 2.0 |
| 25×30×2.0 | 25 | 30 | 2.0 |
| 25×30×3.0 | 25 | 30 | 3.0 |
| 25×38×2.0 | 25 | 38 | 2.0 |
| 30×40×2.0 | 30 | 40 | 2.0 |
| 30×40×3.0 | 30 | 40 | 3.0 |
| 30×45×3.0 | 30 | 45 | 3.0 |
| 32×40×3.0 | 32 | 40 | 3.0 |
| 35×40×3.0 | 35 | 40 | 3.0 |
| 35×45×3.0 | 35 | 45 | 3.0 |
Неравномерные алюминиевые угловые штампы (40–80 мм)
-
Подходит для алюминиевого экструзии средних размеров с неравным углом, с более выраженным соотношением длинных и коротких сторон, сочетая несущую способность конструкции и гибкость установки, широко применяется в каркасах оборудования, опорных скелетах, гусеницах и соединительных компонентах.
| Технические характеристики (мм) | Сторона А (мм) | Сторона B (мм) | Толщина T (мм) |
| 40×50×3.0 | 40 | 50 | 3.0 |
| 40×50×4.0 | 40 | 50 | 4.0 |
| 40×60×3.0 | 40 | 60 | 3.0 |
| 40×60×4.0 | 40 | 60 | 4.0 |
| 45×60×4.0 | 45 | 60 | 4.0 |
| 45×70×4.0 | 45 | 70 | 4.0 |
| 50×65×4.0 | 50 | 65 | 4.0 |
| 50×75×5.0 | 50 | 75 | 5.0 |
| 55×65×5.0 | 55 | 65 | 5.0 |
| 56×70×5.0 | 56 | 70 | 5.0 |
| 60×80×4.0 | 60 | 80 | 4.0 |
| 60×80×5.0 | 60 | 80 | 5.0 |
| 60×80×6.0 | 60 | 80 | 6.0 |
| 65×75×6.0 | 65 | 75 | 6.0 |
| 70×90×6.0 | 70 | 90 | 6.0 |
| 75×100×8.0 | 75 | 100 | 8.0 |
Неравномерные алюминиевые угловые штампы (ширина боковых сторон ≥80 мм)
-
Используются для экструзии крупноразмерных алюминиевых профилей с неравными углами, более длинные стороны обеспечивают большую несущую способность и конструктивную устойчивость, подходящие для таких применений, как промышленные платформы, рамы тяжёлого оборудования, соединения балок и колонн для зданий, а также транспортные конструктивные компоненты.
| Технические характеристики (мм) | Сторона А (мм) | Сторона B (мм) | Толщина T (мм) |
| 80×100×8.0 | 80 | 100 | 8.0 |
| 90×110×8.0 | 90 | 110 | 8.0 |
| 100×120×8.0 | 100 | 120 | 8.0 |
| 100×150×10.0 | 100 | 150 | 10.0 |
| 120×150×10.0 | 120 | 150 | 10.0 |
| 120×160×12.0 | 120 | 160 | 12.0 |
Круглый угол и специальные углы
Помимо стандартных равносторонних и разносторонних алюминиевых профилей с углом 90°, Chalco также предлагает широкий ассортимент угловых алюминиевых экструзионных штампов со специальными конструкциями, соответствующими таким областям, как архитектурное украшение, арматура, окантовка оборудования, герметизация дверей и окон, а также специальные механические детали. Эти профили могут производиться без форм, имеют короткие сроки доставки и имеют разные сечения, что делает их распространённым выбором для элитных проектов и индивидуальных конструкций.

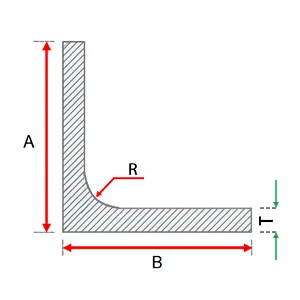

Размеры равного алюминиевого угла с округлёнными углами
-
Этот продукт используется для производства L-образных алюминиевых профилей с однородными длинами боковых сторон и закруглёнными внутренними и внешними углами. Дизайн с округлым углом снижает концентрацию напряжений, улучшает эстетику и посадку при сборке, и широко используется в мебели, декоративных угловых защитниках, мелких конструктивных элементах и случаях, где необходимо избегать острых углов.
| MОдель | A (мм) | Т (мм) | R (мм) | Вес (кг/м) |
| J50x50R-1.6 | 50 | 1.6 | 1 | 0.427 |
| J50.8x50.8R-3.18-A | 50.8 | 3.18 | 3.18 | 0.854 |
| J63.5x63.5R-9.53 | 63.5 | 9.53 | 9.53 | 3.087 |
| J75x75R-1.8 | 75 | 1.8 | 0.5 | 0.724 |
| J76.2x76.2R-6.35 | 76.2 | 6.35 | 6.35 | 2.56 |
| J76.2x76.2R-9.53 | 76.2 | 9.53 | 6.53 | 3.793 |

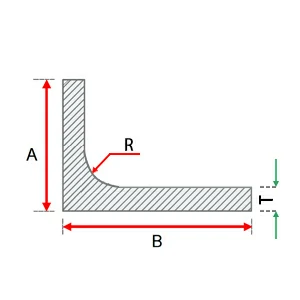

Размеры алюминиевого угла с неравными боковыми углами с округлёнными углами
-
Этот продукт используется для изготовления разносторонних алюминиевых профилей с разной длиной боковых сторон и округлыми внутренними и внешними углами. Дизайн с округлым углом повышает ударостойкость профиля, снижает сварочные нагрузки и обеспечивает более плавную посадку соединений или бордюрных конструкций. Он подходит для применений, требующих как прочности, так и эстетики, таких как рамы радиаторов, опоры оборудования, украшения для окантовки и машинные угловые защитные механизмы.
| MОдель | A (мм) | B (мм) | Т (мм) | R (мм) | Вес (кг/м) |
| J16x12R-1.54 | 16 | 12 | 1.54 | 1 | 0.111 |
| J20x12R-1.54 | 20 | 12 | 1.54 | 1 | 0.128 |
| J20x16R-1.54 | 20 | 16 | 1.54 | 1 | 0.144 |
| J25x20R-1.54 | 25 | 20 | 1.54 | 1 | 0.182 |
| J32x16R-1.54 | 32 | 16 | 1.54 | 1 | 0.195 |
| J32x20R-1.54 | 32 | 20 | 1.54 | 1 | 0.211 |
| J32x25R-1.54 | 32 | 25 | 1.54 | 1 | 0.232 |
| J40x20R-1.54 | 40 | 20 | 1.54 | 1 | 0.245 |
| J40x25R-1.54 | 40 | 25 | 1.54 | 1 | 0.266 |
| J40x32R-1.54 | 40 | 32 | 1.54 | 1 | 0.295 |
| J42.93x20.65R-1.27 | 42.93 | 20.65 | 1.27 | 3.18 | 0.22 |
| J50x20R-1.6 | 50 | 20 | 1.6 | 1 | 0.297 |
| J50x25R-1.54 | 50 | 25 | 1.54 | 1 | 0.307 |
| J50x38.1R-6.35 | 50.8 | 38.1 | 6.35 | 6.35 | 1.444 |
| CN-FT0118 | 50 | 14 | 2.5 | 1 | 0.416 |
| J50x40R-1.6 | 50 | 40 | 1.6 | 1 | 0.384 |
| CN-FT0102 | 60 | 38 | 3 | 1.5 | 0.769 |
| J50.8x38.1R-6.35 | 50.8 | 38.1 | 6.35 | 6.35 | 1.444 |
| J75x20R-1.6 | 75 | 20 | 1.6 | 1 | 0.406 |
| J75x50R-4 | 75 | 50 | 4 | 0.7 | 1.311 |
| J76.2x50.8R-6.35 | 76.2 | 50.8 | 6.35 | 6.35 | 2.1 |
| J90x20R-1.8 | 90 | 20 | 1.8 | 1 | 0.528 |
| J100x20R-1.8 | 100 | 20 | 1.8 | 1 | 0.577 |
| J100x50R-4 | 100 | 50 | 4 | 0.7 | 1.583 |
| J101.6x76.2R-6.35 | 101.6 | 76.2 | 6.35 | 6.35 | 2.974 |
| CEN0014 | 120 | 100 | 10 | 5 | 5.708 |
| J125x50R-6 | 125 | 50 | 6 | 0.7 | 2.748 |
| CEN0006 | 130 | 100 | 10 | 5 | 5.977 |
| J150x50R-8 | 150 | 50 | 8 | 1.4 | 4.162 |
| J203.2x101.6R-12.7 | 203.2 | 101.6 | 12.7 | 12.7 | 10.147 |
| HK-UN0003 | 300 | 152 | 13 | 10 | 15.524 |
| J304.8x76.2R-9.53 | 304.8 | 76.2 | 9.53 | 12.7 | 9.687 |

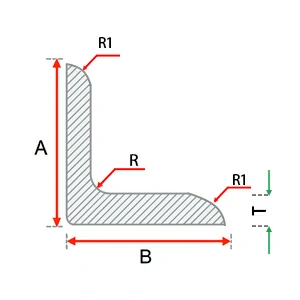

Размеры алюминиевой формы с неправильным углом
-
У нас есть не только стандартные алюминиевые угловые формы, но и большой запас алюминиевых угловых форм неправильной формы, таких как закруглённые углы, фланцы и арматурные рёбра, которые можно производить и отправлять напрямую без необходимости изготовления новых форм.
| MОдель | A (мм) | B (мм) | Т (мм) | R / R1 (мм) | Тип классификации |
| HM26893 | 28 | 28 | 3 | R5/R2 | Округлый |
| CN-FT0103 | 60 | 41 | 3 | R1 | Округлый |
| J60×60-10E | 60 | 60 | 10 | R5 | Округлый |
| J76.2×76.2R-6.35-I | 76.2 | 76.2 | 6.35 | R12.7/R6.35 | Округлый |
| YXL5×25×25×R2 | 25 | 25 | 5 | R2 | Округлый |
| YXL12×70×100×R5 | 70 | 100 | 12 | R5 | Округлый |
| YXL 3×21.8×44.5 | 21.8 | 44.5 | 3 | - | Округлый |
| YXL30×70×8 | 30 | 70 | 8 | - | Округлый |
| YXL15×76×115 | 76 | 115 | 15 | - | Округлый |
| YXL 50.8×38.1×3.2 | 50.8 | 38.1 | 3.2 | R | Округлый |
| YXL4×5.2×19.5×38.79 | - | - | - | - | Фланцевый/Губа |
| YXL 6.6×32×60 | - | 32 | - | - | Фланцевый/Губа |
| YXL 6.6×7.6×37×41.1 | - | - | - | - | Фланцевый/Губа |
| YXL10×30×40×R5 | 30 | 40 | 10 | R5 | Фланцевый/Губа |
| YXL7×14×51×34.9 | 7 | 14 | - | - | Фланцевый/Губа |
| YXL10×32×64 | 10 | 32 | - | - | Фланцевый/Губа |
| YXL25×151×160 | 25 | 151 | - | - | Фланцевый/Губа |
| YXL 27×56×148 | 27 | 56 | - | - | Фланцевый/Губа |
| YXL12×70×100×R5 | 70 | 100 | 12 | R5 | Фланцевый/Губа |
| YXL5×20×20×R2 | 5 | 20 | 20 | R2 | Фланцевый/Губа |
| YXL 32.6×54.6×17.6 | 32.6 | 54.6 | 17.6 | - | Фланцевый/Губа |
| YXL3×22.5×24 | 3 | 22.5 | двадцать четыре | - | Усиленный/ступенчатый/канавчатый |
| YXL4×25×40 | 4 | 25 | 40 | - | Усиленный/ступенчатый/канавчатый |
| YXL6×46×11×16 | 6 | 46 | 11 | - | Усиленные |
| YXL7×17.7×104 | 7 | 17.7 | - | - | Усиленные |
| YXL9×26×36×8 | 9 | 26 | 36 | - | Усиленные |
| YXL10×50×8×68 | 10 | 50 | 8 | - | Ступенчатый |
| YXL11×40×81 | 40 | 81 | - | - | Усиленные |
| YXL12×38×90 | 38 | 90 | - | - | Усиленные |
| YXL 13×45.5×67.5 | 45.5 | 67.5 | - | - | Ступенчатый |
| YXL15×90×90 | 90 | 90 | - | - | Усиленные |
| YXL20×150×205 | 150 | 205 | - | - | Усиленные |
| YXL30×80×12 | 30 | 80 | 12 | - | Канавки |
| YXL 34×154×142 | 154 | 142 | - | - | Ступенчатый |
Индивидуальные и нестандартные углы
Помимо стандартных равносторонних, неравных и неправильных угловых алюминиевых профилей с существующими формами, мы также занимаемся изготовлением индивидуальных форм для различных структурных алюминиевых профилей с углом. Многие производители предлагают только стандартные L-образные угловые алюминиевые профили, в то время как у нас не только большое количество готовых форм, но и нестандартные размеры, углы не 90°, угловые алюминиевые профили с ребрами, угловые алюминиевые профили с фланцами или многоступенчатые комбинированные конструкции согласно чертежам заказчика.
Настраиваемые типы алюминия с углом включают:
- Алюминий без угла 90° (например, 60°, 120°, 135° и др.)
- Специальный размер (A ≠ B, а не стандартный размер)
- Алюминиевый угол с фланцами/краем защёлки (для прорезей, соединений или усиления)
- Усиление ребер/опорных рёбер (используется для повышения несущей способности)
- Ступенчатый, углублённый и многослойный угловой алюминий
- Алюминиевые углы с отверстиями, крепящими канавками и скользящими канавками
- Сверхширокие, сверхтолстые и сверхдлинные алюминиевые конструктивные элементы с большим углом (экструдированные до 6 метров)
Методы кастомизации, которые мы поддерживаем:
| Клиент предоставил | Мы завершили |
| Чертежи CAD / PDF-размерные чертежи | Проектирование и оценка экструдируемости формы |
| Образец или физический объект | Обратное моделирование, копирование формы |
| Базовый набросок размеров | Помочь оптимизировать отношение конструкции к толщине стенки |
| Требования к обработке поверхности | Анодирование, пескоструйная обработка, электрофорез, распыление и другие методы обработки |
Если у вас нет существующих форм, но вы всё же хотите изготовить специальные алюминиевые профили с углом, просто предоставьте размеры или чертежи, и мы сможем спроектировать и экструдировать формы для вас. Мы предлагаем быструю реакцию от отдельных образцов к массовому производству.
Почему выбирают углы Chalco Aluminium
Chalco предлагает не только стандартный угловой алюминий. С полной системой формы, зрелой технологией экструзии и стабильным контролем качества мы можем быстро поставить стандартный и неправильный угловой алюминий, чтобы удовлетворить требования прочности, точности и внешнего вида промышленных применений.
1. Полный запас формы, экономия на производстве форм.
- У нас большое количество алюминиевых форм с равными сторонами, неравными сторонами, закруглёнными углами, фланцами и арматурными ребрами.
- Большинство спецификаций можно производить напрямую, не требуя от клиентов платить расходы на форму.
- Поддерживает основные промышленные алюминиевые сплавы, такие как 6061, 6063, 6082 и 7075.
2. Поддерживает индивидуальный нестандартный алюминий
- Если существующей формы нет, производство может осуществляться путем изготовления формы согласно чертежам.
- Доступны настраиваемые углы конструкции алюминия, не под углом 90°, с толстым краем, ступенчатыми, с канавками и многокомпонентными конструкционными алюминиевыми конструкциями.
- Производственный цикл формы составляет примерно 7–15 дней, а процесс отбора проб можно завершить за 10–20 дней.
3. Зрелые технологии и управляемая точность размеров.
- Способны к экструзии, растягиванию, выравниванию, точной обработке с ЧПУ, пробиванию и резке.
- Варианты обработки поверхностей включают: анодирование, пескоструйную обработку, электрофорез и порошковое покрытие.
- Прямолинейность, угловое отклонение и точность толщины стенок профилей соответствуют стандартам ASTM/EN.
4. Полноценная проверка качества
- Инспекция размеров и поверхности
- Химический анализ
- Испытания на прочность, предел текучести и удлинение
- Толщина анодной плёнки, твёрдость и сертификация материала 3.1
Свяжитесь с Chalco сегодня, чтобы проверить доступные штампы, оптимизировать дизайн алюминиевых углов и получить быструю смету на ваш проект.
Chalco может предоставить вам самый полный ассортимент алюминиевых изделий, а также индивидуализированную продукцию. Точная оценка будет предоставлена в течение 24 часов.
Получите смету
