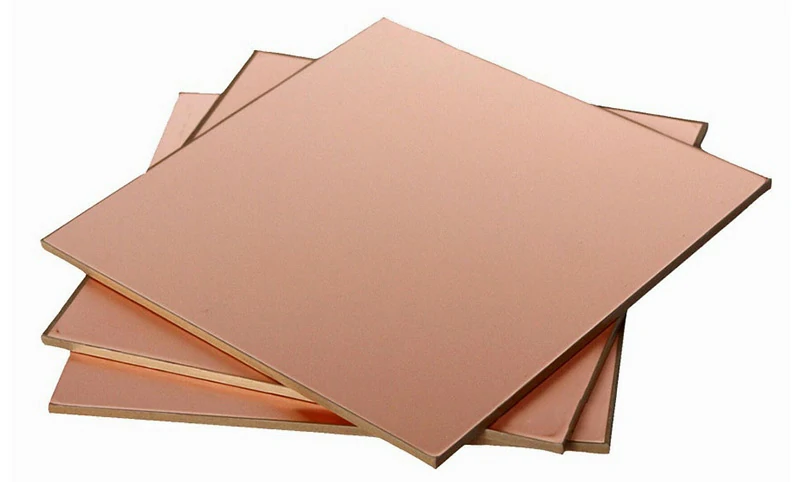

Ламинаты с медной облицовкой на алюминиевой базе (Al-CCL) — это высокопроизводительные материалы для печатных плат, разработанные для решения главных задач для мощной электроники: эффективного рассеивания тепла, надёжной работы и согласованности между партиями.

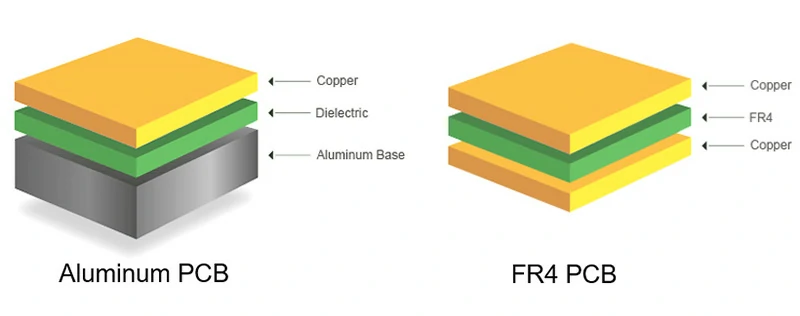

Идеально подходящие для таких применений, как светодиодное освещение, автомобильная электроника и силовые модули, эти платы оснащены лёгким алюминиевым сердцевином, керамическим диэлектрическим слоем и медным слоем схемы, что позволяет снизить вес до 60% по сравнению с FR4 и эффективно рассеивать тепло.
- Медный слой: 35–105 мкм (1–3 унции), до 10 унций для применения с высоким током.
- Диэлектрический слой: 50–200 мкм, керамическая эпоксидка с высокой изоляцией и теплопроводностью (1, 0–5, 0 Вт/м·К).
- Алюминиевое основание: сплав 1060 или 6061, обеспечивающий механическую поддержку и интегрированную теплоотдачу.
Стандарты и сертификаты для ламинированных ламинатов с медной облицовкой алюминиевой основы
Наш ламинат с медной облицовкой на основе алюминия (Al-CCL) производится под строгим контролем качества и соответствует международным стандартам. Он обеспечивает надёжность и безопасность в условиях высокой мощности и высокой температуры.
- IPC-4101: Спецификация производительности для жёстких и многослойных подложек плат.
- UL 94 V-0: Огнеупорный характер, обеспечивающий самозатухание при воздействии тепла.
- Прочность на отслаивание: медная фольга, скрепленная с подложкой ≥ 1, 5 Н/мм, предотвращает деламинацию под термическим ударом.
- Тест теплопроводности: измеряется по стандарту ASTM D5470.
- Высоковольтный тест Hi-Pot: Каждая партия включает отчёт о испытании, гарантируя отсутствие утечек в конечных приложениях.
- Экологическое соответствие: без галогенов, соответствует стандартам RoHS и REACH, совместим с сборкой без свинца.
- Сертификаты: ISO9001, UL, ULC, RoHS, CE и другие признанные сертификаты.
Спецификации ламинированного с медью на основе алюминия (Al-CCL)
- Стандартный размер: 330×380 мм, 500×600 мм, 1000×1200 мм, 500×1200 мм.
- Толщина алюминиевого основания: 0, 5, 0, 8, 1, 0, 1, 5, 2, 0, 3, 0 мм.
- Толщина медного слоя: 18 мкм, 35 мкм, 70 мкм, 105 мкм, 140 мкм (0, 5–10 унций).
- Толщина изоляционного слоя: 75, 100, 125, 150 мкм.
- Теплопроводность: 1, 0, 1, 5, 2, 0, 3, 0, 4, 2, 5, 0, 7, 0 Вт/м·К.
- Алюминиевый сплав: 1060, 5052, 6061.
- Температура стеклянного перехода: 100, 120, 130 °C.
- Огнестойкость: UL94 V-0
Расширенные опции: доступны двусторонние и многослойные конструкции с медными слоями по обеим сторонам алюминиевого основания, разделёнными диэлектрическими слоями, широко используемые для высокоэнергетических тепловых систем.
Популярные типы ламинированных ламинированных с медной облицовкой на алюминиевой основе
Доступные в виде панелей или листов, с односторонней или двусторонней конструкцией, наши ламинаты разработаны для обеспечения отличного теплоотвода, электрической изоляции и механической устойчивости для требовательных электронных систем.
Универсальный ламинат с медной облицовкой на основе алюминия
Материал изоляции: эпоксидное стекловолокно, прегрег. Типичные применения: автомобильная электроника, офисная автоматизация, стандартное электрооборудование.
универсальный ламинат с медной облицовкой на алюминиевой основе
Высокотеплопроводный ламинат с медной облицовкой на алюминиевой основе
Изоляционный материал: эпоксидка/смола, заполненная керамикой с высокой теплопроводностью. Типичные применения: светодиодное освещение, мощные силовые модули, зарядные станции.
Ламинат с высокой теплопроводностью, покрытый медью на основе алюминия
Высокочастотный микроволновый алюминиевый ламинат с медной облицовкой
Утеплительный материал: полиолефин или полиимидная смола. Типичные применения: 5G-связь, радиолокационные системы, радиочастотные усилители.
высокочастотный микроволновый алюминиевый ламинат с медной облицовкой
Гибкий ламинат на основе алюминия, покрытый медью
Утеплительный материал: гибкий диэлектрический материал. Типичные применения: 3D-упаковка, носимые устройства, ограниченные пространства, требующие согнутой установки
гибкий алюминиевый ламинат с медной облицовкой
Выбрав наши стандартные ламинаты с медной облицовкой на алюминиевой основе, вы можете:
- Точно соответствуйте потребностям вашего приложения (светодиоды, силовые модули, 5G, автомобильная электроника и т.д.).
- Обеспечить термическую надёжность и механическую устойчивость в высокомощных и высокочастотных приложениях.
- Получайте продукцию, соответствующую международным стандартам качества, экологии и безопасности.
Нужна помощь с выбором подходящего типа для вашей заявки? Свяжитесь с нами для бесплатной консультации и экспертных рекомендаций, чтобы ваша плата Al-CCL обеспечивала оптимальные тепловые и механические характеристики.
Тестирование производительности отдельных моделей Chalco
Типичные показатели производительности для наших моделей CCAF-CH01 и CCAF-CH02 с высоким термическим сопротивлением на основе меди 35 мкм, диэлектрика 80 мкм и алюминиевого основания 1, 5 мм, идеально подходящих для применения с высокой мощностью и термоменеджментом.
| Свойства | CCAF-CH01 | CCAF-CH02 |
| Толщина меди | 35 мкм | 35 мкм |
| Диэлектрическая толщина | 80 мкм | 80 мкм |
| Толщина алюминиевого основания | 1, 5 мм | 1, 5 мм |
| Прочность отжимания | 1, 70 Н/мм | 1, 50 Н/мм |
| Прочность на отслоение после термического напряжения (260°C) | 1, 50 Н/мм | 1, 30 Н/мм |
| Термическое сопротивление | 0, 65°C/W | 0, 45°C/W |
| Теплопроводность | 1, 5 Вт/м·К | 2, 2 Вт/м·К |
| Воспламеняемость | FV-0 | FV-0 |
| Сопротивление поверхности | 5.0×10⁷MΩ | 3.68×10⁷MΩ |
| Сопротивление поверхности после обработки влажностью | 4, 5×10⁶MΩ | 3.39×10⁶MΩ |
| Сопротивление по объему | 1.0×10⁸MΩ·m | 4.20×10⁸MΩ·m |
| Сопротивление объёму после обработки влажностью | 1, 9×10⁷MΩ·m | 3, 17×10⁶MΩ·m |
| Диэлектрический пробой (AC) | 4, 0 кВ | 6, 0 кВ |
| Диэлектрическая постоянная (1 МГц) | 4.2 | 4.24 |
| Коэффициент диссипации (1 МГц) | 0.02 | 0.033 |
Примечания
- Условия обработки влажности: 90% относная влажность, 35°C, 96 часов.
- Диэлектрическая постоянная и коэффициент диссипации измерялись при 1 МГц, 40°C, относной 93%, 96 час.
- Стандартное состояние: A.
Эти показатели производительности помогают инженерам и закупочным командам выбирать подходящую сортировку для применения с высокой мощностью, высокой температурой или высокой надёжностью, таких как светодиодные модули, блоки питания и зарядные устройства для электромобилей.
Варианты по теплопроводности
Мы предлагаем несколько сортов ламинированного ламинированного материала с алюминиевой основой (Al-CCL), чтобы удовлетворить различные требования к термоменеджменту.
Выбирайте подходящий класс, исходя из плотности мощности вашего устройства, потребностей в рассеивании тепла и условий применения.
| Оценка | Теплопроводность | Система заполнителей | Огнестойкость |
| Стандартный тепловой класс | 1, 0 Вт/м·К | Керамическая наполнение | UL94 V-0 |
| Повышенный тепловой уклон | 1, 6 Вт/м·К | Керамическая наполнение | UL94 V-0 |
| Высокий термический уклон | 2, 2 Вт/м·К | Керамическая наполнение | UL94 V-0 |
| Сверхвысокий тепловой фильтр | 3, 0 Вт/м·К | Керамическая наполнение | UL94 V-0 |
Нужна помощь с выбором подходящей оценки? Свяжитесь с нами или отправьте параметры вашего устройства для бесплатной рекомендации, чтобы обеспечить оптимальные тепловые характеристики и надёжность.
Опциональный слой изоляции (Prepreg)
Для клиентов, которым нужны подходящие ламинирующие материалы, мы предлагаем опциональные спецификации prepreg, подходящие для однослойных конструкций и наполнений.
Эти материалы обеспечивают стабильность ламинирования, надёжную изоляцию и эффективную теплопроводность. Они точно подбираются с нашими медными ламинатами на алюминиевой основе различных степеней теплопроводимости для достижения оптимального теплоотвода.
Материал Стекло с прессованной толщиной Типичное применение
| Материал | Толщина пресса | Стекло | Типичное использование |
| CCAF-PP01 | 75–125 мкм | 1080 / 106 | Однослойная или пломба |
| CCAF-PP02 | 75–125 мкм | 1080 / 106 | Однослойная или пломба |
| CCAF-PP03 | 75–125 мкм | 1080 / 106 | Однослойная или пломба |
Примечание клиента: Пожалуйста, сопоставьте препрег с выбранной теплопроводностью Al-CCL, чтобы обеспечить оптимальное рассеивание тепла и надёжность ламинирования.
Доступные сплавы алюминиевой основы
Мы предлагаем несколько вариантов из алюминиевых сплавов для наших ламинированных ламинатов с медной облицовкой (Al-CCL), каждый из которых соответствует различным термическим, механическим и практическим требованиям.
Выбор правильного сплава позволяет оптимизировать теплопроводность, механическую прочность и общую надёжность вашей платы или силовой электроники.
| Сплав | Теплопроводность | Тепловое расширение | Прочность на растяжение | Предел текучести | Твёрдость |
| 1100 | 220 | 23.6 | 124 | 117 | 32 |
| 3003 | 163 | 23.2 | 152 | 145 | 40 |
| 5052 | 138 | 23.8 | 262 | 214 | 68 |
| 6061 | 167 | 23.6 | 310 | 276 | 95 |
- Высокая теплопроводность: используйте алюминий серии 1000 для оптимальной теплопередачи.
- Высокая механическая прочность: алюминий серий 5000 или 6000 обеспечивает более высокие прочности на растяжение и долговечность.
- Коррозионная устойчивость и высокопроизводительные применения: 5052 и 6061 подходят для автомобильной, аэрокосмической и морской электроники.
- Проекты, чувствительные к стоимости: алюминий серии 1050/1060 обеспечивает отличные тепловые характеристики по экономичной цене.
Преимущества ламинированного медным покрытием на алюминиевой основе
Отличное рассеивание тепла: термическое сопротивление 1–2°C/W, значительно ниже, чем FR4 (20–22°C/W), что обеспечивает быструю передачу тепла.
Механическая прочность: алюминиевое основание обеспечивает высокую жёсткость и удароустойчивость.
Размерная стабильность: низкое тепловое расширение предотвращает деформацию или деламинацию.
Лёгкий и экономичный: плотность составляет лишь треть меди, что снижает затраты на материалы.
Электрическая изоляция с теплопроводностью: заполненный керамикой изоляционный слой обеспечивает высокую тепловую эффективность.
Экологически чистый и пригодный для переработки: без галогенов, соответствует требованиям RoHS и REACH.
Применения для ламинации с медной облицовкой на основе алюминия
Наши ламинаты с медной облицовкой на основе алюминия (Al-CCL) предназначены для высокотемпературных и надёжных электронных изделий. Они обладают отличной огнестойкостью, высокой механической прочностью, размерной стабильностью, тепловыми характеристиками, электромагнитным экранированием и пайкой.
- LED-освещение: мощные светодиодные уличные фонари, промышленное освещение, автомобильное светодиодное освещение, где управление теплом имеет решающее значение.
- Силовые модули и преобразование мощности: инверторы, выпрямители, стабилизаторы напряжения, твердотельные реле.
- Автомобильные электронные системы: устройства зажигания, свечи зажигания, системы управления питанием и привод.
- Промышленная автоматизация: силовые транзисторы, термически чувствительные механические органы управления и высоконадежная промышленная электроника.
- Потребительская электроника и аудиооборудование: колонки, акустические системы экранирования, мониторы и модули драйверов телевизоров.
Наши реальные примеры применения:
Мост Гонконг-Чжухай-Макао – инженерное освещение
Наши ламинаты с медной облицовкой на алюминиевой основе с высокой температурой обеспечивают быстрое рассеивание тепла и стабильную работу при освещении больших светодиодных мостов, обеспечивая долгосрочную надёжность.
Залив Шэньчжэнь – инженерное освещение
Наши ламинаты с медной облицовкой на основе алюминия используются в наружном промышленном освещении, обеспечивая отличную термическую и механическую устойчивость для безопасной эксплуатации при высоких температурах и суровых условиях, продлевая срок службы светодиодов и модулей.
Эти случаи демонстрируют надёжность и отличные показатели термического управления нашими продуктами Al-CCL в условиях установки с высокой мощностью, высокой температурой и крупномасштабных установок.
Чтобы обеспечить надёжную работу алюминиевого ламинированного покрытия меди (Al-CCL) в реальных приложениях и избежать рисков закупок, мы рекомендуем сначала протестировать небольшую партию образцов. Проведите тесты термических циклов (от -40°C до 125°C) и повышения температуры для подтверждения рассеивания тепла и надёжности.

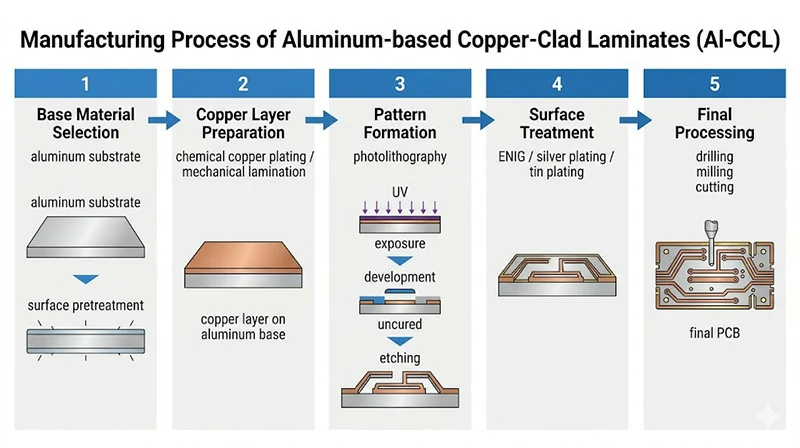

Процесс производства ламинированных ламинатов с медной облицовкой на основе алюминия
Наши ламинаты с медной облицовкой на основе алюминия (Al-CCL) производятся с использованием профессиональных высокоточных производственных процессов для обеспечения надёжного рассеивания тепла, механической прочности и электрических характеристик.
Выбор базового материала
Алюминий высокой чистоты используется для обеспечения отличной теплопроводимости и механической устойчивости.
Алюминиевая основа предварительно обработана для улучшения адгезии медного слоя.
Подготовка медного слоя
Медный слой формируется на алюминиевой подложке посредством химического или механического ламинирования.
Толщина медной фольги может быть выбрана от 15 мкм до 140 мкм в зависимости от требований применения.
Формирование паттернов
Схемы создаются с помощью фотолитографии или лазерной прямой визуализации.
Фотолитография включает покрытие фоторезиста, экспозицию, проявку и травление для создания точных схем.
Обработка поверхности
Поверхность медного слоя обрабатывается для улучшения пайки и предотвращения окисления.
Распространённые методы обработки поверхностей включают ENIG (электробесэлектроникель/погружённое золото), серебряное покрытие или оловянное покрытие.
Окончательная обработка
Бурение, фрезерование или резка выполняются в зависимости от потребностей применения для формирования конечной структуры печатной платы.
Объединяя передовые технологии металлических материалов, точное ламинирование меди и высококачественную обработку поверхности, мы предоставляем надёжные ламинированные ламинаты на медной основе на основе алюминия для мощных светодиодов, автомобильной электроники, промышленных силовых модулей и других высокотемпературных применений.
Контроль качества Chalco
Наши ламинаты с медной облицовкой на основе алюминия (Al-CCL) производятся под строгим контролем качества для обеспечения плоскости, чистых краёв отверстий, надёжной изоляции и стабильного термоуправления.
Контроль материалов и процессов
Алюминиевые подложки высокой чистоты с поверхностной предварительной обработкой улучшают адгезию медного слоя.
Согласованное ламинирование препрег обеспечивает стабильную тепловую и электрическую эффективность.
Защита поверхности
Защитные пленки и процессы пассивации предотвращают повреждения поверхности во время производства.
Эти этапы повышают пайку и устойчивость к окислению.
Тестирование производительности
Каждая плата проходит тестирование на 100% высокое напряжение (Hi-Pot).
Перед отправкой проверяются термическая устойчивость, прочность на отслоение, диэлектрическая прочность и изоляция.
Контроль размерности и внешнего вида
Толщина доски, плоскость, перпендикулярность и основы измеряются точно.
Проверяются трещины, царапины, заусенцы, деламинация и целостность оксидных слоев.
Проверка образцов и контроль согласованности пакетов
Для каждой партии проводится валидация образцов для обеспечения согласованности производства.
Показатели тепловых, электрических и механических характеристик строго контролируются.
Chalco может предоставить вам самый полный ассортимент алюминиевых изделий, а также индивидуализированную продукцию. Точная оценка будет предоставлена в течение 24 часов.
Получите сметуНаши индивидуальные услуги
Мы предлагаем индивидуализацию ламинированного покрытия медью на основе алюминия (Al-CCL), чтобы соответствовать требованиям вашего проекта:
- Принимайте файлы Gerber/PCB для производства.
- Предоставляйте бесплатный анализ проектирования для производства (DFM) для обеспечения оптимизированных и производимых проектов.
- Настройте размер, толщину плиты, толщину меди и толщину слоя изоляции.
- При применимости указывать ключевые параметры, такие как напряжение, мощность и тепловые требования
Наши индивидуальные услуги гарантируют, что ваши ламинаты с медной облицовкой на алюминиевой основе соответствуют специфическим требованиям применения, сохраняя при этом высокое качество, надёжность и тепловые характеристики.
Упаковка и защита транспортировки
Условия хранения
Прегрег:
- Ниже 23°C (73°F) — срок хранения 3 месяца.
- Ниже 5°C (41°F) — срок хранения 6 месяцев.
- Относительная влажность < 55% RH.
Ламинат: хранить при комнатной температуре в герметичной упаковке — срок хранения 12 месяцев.
Защита упаковки

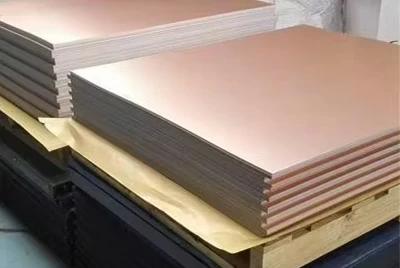

Ламинаты с медной облицовкой на алюминиевой основе (Al-CCL) тяжёлые и подвержены повреждению краёв, поэтому правильная упаковка и обращение крайне важны.
Методы упаковки:
- Деревянный поддон + коробка.
- Пластиковый поддон + коробка.
- Деревянный поддон + деревянная коробка.
- Можно настраивать под требования клиента.
Защитная пленка поверхности:
- ПЭТ-плёнка: стандартный вариант, температурная устойчивость ≤170°C.
- PI-пленка: специальная опция, температурное сопротивление ≤270°C.
Рекомендации по транспортировке и хранению
- Обеспечьте влагостойкую упаковку и защиту поддонов.
- Используйте сепараторы, чтобы предотвратить столкновения досок.
- Для поверхностно-чувствительных проектов уточняйте тип плёнки и условия хранения.
Часто задаваемые вопросы (FAQ)
В чём разница между алюминиевым CCL и медным покрытием (CCA)?
Алюминиевый CCL: основание из печатной платы с алюминиевым сердцевином, ламинированное диэлектриком и медной фольгой.
CCA (Copper Clad Aluminum): Материал проводника, алюминиевый сердечник с медным покрытием, используется для проводки, а не подложки для печатных плат.
Эти два варианта не взаимозаменяемы, неправильная маркировка может привести к неправильному использованию продукции.
Когда стоит выбрать алюминиевую CCL вместо медной платы?
Выбирайте медную плату: для очень сильного теплового потока или тока используйте агрессивное термоуправление и когда стоимость не является главным приоритетом.
Выбирайте алюминиевый CCL: Если нужен баланс производительности и стоимости, умеренное термоуправление и более лёгкие, удобные в обработке платы.
Когда стоит выбрать алюминиевую CCL вместо керамической подложки?
Выберите керамическую подложку: для экстремальных тепловых, электрических или надёжных требований, а также мощные модули в суровых условиях.
Выбирайте алюминиевый CCL: Когда важны контроль затрат, механическая допуск и возможность масштабного производства.
