Алюминиевая фольга Chalco для пайки — это высокоэффективный плакированный материал, разработанный для современных тепловых систем. Она поддерживает вакуумную пайку, пайку Nocolok и пайку в контролируемой атмосфере (CAB), обеспечивая отличную теплопроводность, коррозионную стойкость и стабильную свариваемость.
Благодаря настраиваемым многослойным структурам, таким как 4343/3003/7072 и 4045/3102, наша фольга широко используется в производстве ламелей для автомобильных радиаторов, систем HVAC (ОВК) и модулей охлаждения аккумуляторов, а также в коллекторах, охлаждающих пластинах и компонентах многослойных теплообменников. Следующая таблица структуры продукта и обзор категорий помогут вам лучше понять ассортимент паяльной фольги Chalco и ее основные типы применения.
| Марка слоя припоя | Марка основы (сердечника) | Состояние (Закалка) | Коэффициент плакирования (%) | Толщина (мм) | Ширина (мм) | Длина листа (мм) | Внутренний диаметр рулона (мм) | Наружный диаметр рулона (мм) |
|
4A13 (АК12) 4A17 4A43 4A45 4045 4045 4047 (АК12пч) 4104 4343 |
3A11 (АМц) 3003 (АМц) 3003 6A02 (АД33) 6060 (АД31) 6082 (АД35) 6951 7A11 7072 |
O (М) H12 (Н2) H22 H14 (Н) H24 H24 H16 H26 |
3.0±25.0 | 0.050±6.000 | 7.0±1600.0 | ≤10, 000 |
75.0 150.0 200.0 250.0 300.0 400.0 500.0 505.0 |
2500.0 |
| Порядок структуры сплава: слой припоя / слой основы, например, 4343/3003 | ||||||||
| Марка 7072 является анодным антикоррозийным слоем, который обычно используется в качестве внешнего слоя в трехслойных или многослойных структурах. | ||||||||
Алюминиевая фольга для пайки
-
Универсальная алюминиевая фольга для пайки Chalco разработана для широкого спектра стандартных тепловых узлов, таких как охлаждающие пластины, коллекторы и плакированные панели. Она обеспечивает стабильное поведение при пайке, хорошую теплопроводность и отличный контроль размеров, что делает ее подходящей для различных автомобильных, промышленных и силовых электронных приложений.
Узнать цену
Односторонняя плакированная фольга Chalco
Наша односторонняя композитная алюминиевая фольга для пайки обладает хорошей свариваемостью и экономичностью, подходя для теплообменных систем с низкими требованиями к структурной прочности и сваркой на одной стороне.
Области применения: ламели конденсаторов, коллекторы, кронштейны тепловых трубок и автомобильные конструкции водяного охлаждения.
Популярные комбинации сплавов:
- 4343/3003 (АМц)
- 4343/3102
- 4045/3003 (АМц)
- 4345/3003 (АМц)
- 4343/6951
Двусторонняя плакированная фольга Chalco
Двусторонняя плакированная структура подходит для компонентов, которые свариваются с обеих сторон одновременно, что повышает прочность соединения. Это стандарт для автомобильных теплообменников.
Типичные области применения: испарители, многоканальные охлаждающие структуры, охлаждающие пластины топливных элементов и др.
Популярные комбинации сплавов:
- 4343/3003 (АМц)/4343
- 4343/3102/4343
- 4345/3003 (АМц)/4345
- 4045/3003 (АМц)/4045
- 4343/3003 (АМц)/4045
- 4104/3003 (АМц)/4104
- 4045/3102/4045
Материал сердечника фольги для пайки Chalco
Chalco поставляет высокопрочную алюминиевую фольгу для сердечника для последующего нанесения покрытий или производства высокопрочных структурных деталей.
Типичные области применения: производство алюминиевых лент для пайки, ребра радиаторов, направляющие лопатки, опорные слои охлаждающих пластин.
Доступные сплавы и структуры:
- 3003 (АМц) стандартный сердечник
- 3003 (АМц) + Zn модифицированный сердечник
- 3102 термический сердечник
- 6061 (АД33) высокопрочный сердечник
- 6951 термостойкий сердечник
Толщина от 0.07±0.25 мм, состояния O (М)/H14 (Н)/H24/H18; поставляется в рулонах, поддерживает обезжиривание и анодирование.

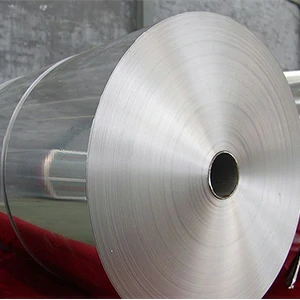

Алюминиевая фольга для ламелей
-
Фольга для ламелей Chalco разработана для производства ребер теплообменников в радиаторах и системах охлаждения батарей. Обеспечивает точную геометрию и долговечную коррозионную стойкость.
Узнать цену
- Подходит для процессов гофрирования и тиснения
- Поддержка многослойного композитного дизайна
- Высокая совместимость при пайке
- Антикоррозийная защита Zn
Рекомендуемая толщина: 0.05±0.15 мм
Примеры структур сплавов:
- 4343/3003 (АМц)
- 4343/3003 (АМц)/7072
- 4045/3102/7072

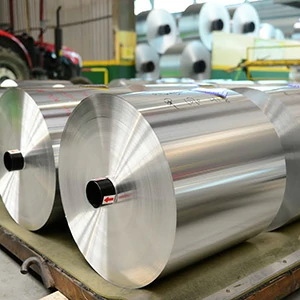

Коррозионностойкая фольга Chalco
-
Для суровых условий эксплуатации предлагается фольга с многослойной структурой, идеальная для судовых систем и охлаждения аккумуляторов.
Узнать цену
Популярные комбинации сплавов:
- 4343/3003 (АМц)/7072
- 4045/3003 (АМц)/7072
- 4343/3003 (АМц)+Zn/7072
- 4343/6061 (АД33)/7072
- 4343/6951/7072
- 4045/3102/7072
Технические параметры композитной алюминиевой фольги Chalco
Отклонение коэффициента плакирования
| Коэффициент плакирования (%) | Допуск (%) |
| 3.0±6.0 | ±1.2 |
| >6.0±8.0 | ±1.5 |
| >8.0±13.0 | ±2.0 |
| >13.0±25.0 | ±3.0 |
Отклонение толщины
| Толщина (мм) | Ширина ≤1000 мм | Ширина >1000±1320 мм | Ширина >1320±1600 мм |
| 0.050±0.100 | ±0.006 | ±0.006 | ±0.006 |
| >0.100±0.200 | ±0.015 | ±0.015 | ±0.015 |
| >0.200±0.400 | ±0.020 | ±0.030 | ±0.040 |
| >0.400±0.700 | ±0.030 | ±0.040 | ±0.050 |
| >0.700±1.000 | ±0.040 | ±0.050 | ±0.060 |
Механические свойства (Сплавы 3 серии)
| Состояние | Толщина (мм) | Rm (Н/мм2) | Rp0.2 (Н/мм2) | A50mm (%) |
| O (М) | 0.050±0.100 | 95±160 | 35 | ≥6.0 |
| >0.100±0.200 | 35 | ≥10.0 | ||
| >0.200±1.300 | 35 | ≥18.0 | ||
| H12 (Н2) | 0.050±0.100 | 120±170 | 90 | ≥1.0 |
| >0.100±0.200 | 90 | ≥3.0 | ||
| >0.200±1.300 | 90 | ≥4.0 | ||
| H14 (Н) | 0.050±0.100 | 150±200 | 125 | ≥0.5 |
| >0.100±0.200 | 125 | ≥1.0 | ||
| >0.200±1.300 | 125 | ≥2.0 |
Механические свойства (Сплавы 6 серии)
Слой припоя: 4004, 4045, 4104, 4343 (АК12)
Матрица: 6A02 (АД33), 6060 (АД31), 6063 (АД31), 6951
| Состояние | Толщина (мм) | Rm (Н/мм2) | Rp0.2 (Н/мм2) | A50mm (%) |
| O (М) | 0.200±6.000 | ≤160 | 85 | 16.0 |
Марка: 4A13 (Св-АК12), 4A17, 4A43 (Св-АК5), 4A45, 4004, 4045, 4104, 4343
Основа: 3A11 (АМц), 3003 (АМц), 7A11
| Состояние | Толщина(мм) | Предел прочности Rm (Н/мм²) | Условный предел текучести Rp0.2 (Н/мм²) | Относительное удлинение после разрыва A50mm (%) |
| H14 | 0.050–0.100 | 150–210 | 135 | ≥0.5 |
| >0.100–0.200 | ≥1.0 | |||
| H16 | 0.050–0.100 | 170–230 | 160 | ≥0.5 |
| >0.100–0.200 | ≥1.0 |
Комплексные решения в области алюминиевой фольги для пайки для 6 основных секторов от Chalco
Являясь ключевым материалом в композитных теплообменных структурах, алюминиевая фольга для пайки широко используется в автомобильном термоменеджменте, охлаждении аккумуляторов новой энергии, ОВКВ железнодорожного транспорта, промышленном холодильном оборудовании и теплообмене систем кондиционирования воздуха, военных и авиационных системах терморегулирования и т. д. В зависимости от различных условий эксплуатации и методов сварки, заказчики предъявляют высокодифференцированные требования к толщине фольги, композитной структуре, припою, антикоррозийному слою, теплопроводности и т. д.

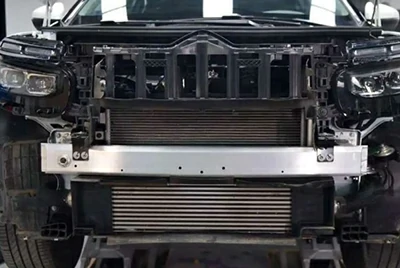

Автомобильные теплообменники
Chalco предлагает интегрированные решения на основе фольги для пайки для автомобильных теплообменников, поддерживая как штамповку ребер, так и соединение структур сердечника.
Мгновенная котировкаАлюминиевая заготовка для ребер: Используется в ребрах радиаторов, конденсаторов и интеркулеров. Обладает отличной формуемостью при тиснении, коррозионной стойкостью и совместимостью с пайкой.
Алюминиевая фольга для пайки: Применяется в испарителях, многоканальных конденсаторах и охлаждающих пластинах. Обеспечивает высокую прочность соединений и долгосрочную надежность в условиях высокого давления и агрессивных сред.
Проверенные марки фольги для пайки и заготовок для ребер Chalco для автомобильных теплообменников:
- 4343/3003 (АМц)/7072 плакированная фольга для пайки: широко используется в конденсаторах и испарителях
- 4045/3102/7072 плакированная фольга для пайки: идеально подходит для систем конденсации с внутренней циркуляцией
- 4343/6951/4343 плакированная фольга для пайки: высокопрочная, для интеркулеров
- 4343/6061 (АД33)/7072 плакированная фольга для пайки: для систем охлаждения двигателей большой мощности
- 4343/3003+Zn/7072 плакированная фольга для пайки: повышенная коррозионная стойкость для охладителей
- 4343/3003 (АМц)-H14 алюминиевая заготовка для ребер: для ребер радиаторов и конденсаторов
- 3003 (АМц)-H16/6951 алюминиевая заготовка для ребер: для ребер интеркулеров и ребер аккумуляторных модулей
Витрина продукции:
Композитная алюминиевая фольга для пайки
4343/3003-H14 Фольга для заготовок ребер
4045/3003 рулон + предварительная обработка напылением
Аккумуляторы новой энергии и системы терморегулирования (системы охлаждения аккумуляторов)
Chalco поставляет передовые решения на основе фольги для пайки для модулей охлаждения аккумуляторов электромобилей, объединяя прецизионную штамповку ребер и многослойную пайку охлаждающих пластин.
Мгновенная котировкаАлюминиевая заготовка для ребер: Используется для компактных ребер в радиаторах аккумуляторных модулей и структурных каналах теплоотвода. Обеспечивает стабильность тонких калибров, хорошую теплопроводность и целостность после пайки.
Алюминиевая фольга для пайки: Используется в охлаждающих пластинах, боковых панелях аккумуляторов и контурах циркуляции. Обеспечивает прочное герметичное соединение и повышенную коррозионную стойкость для мощных электроприводов.
Проверенные марки фольги для пайки и заготовок для ребер Chalco для систем охлаждения аккумуляторов:
- 4343/3003 (АМц)+Zn/7072 плакированная фольга для пайки: для мощных охлаждающих пластин с усиленной защитой от коррозии
- 4045/3102/7072 плакированная фольга для пайки: для облегченных радиаторов аккумуляторных модулей
- 4343/6951/7072 плакированная фольга для пайки: подходит для высокопрочных структур охлаждения аккумуляторов
- 4343/6061 (АД33)/7072 плакированная фольга для пайки: высокая теплопроводность + структурная прочность
- 4004/3003 (АМц)/7072 плакированная фольга для пайки: для крупногабаритных многоканальных охлаждающих пластин
- 3003 (АМц)-H16/6951 алюминиевая заготовка для ребер: используется в компактных ребрах радиаторов аккумуляторных модулей
- 4343/3102-H18 фольга для заготовок ребер: оптимизирована для интегрированных каналов электрического охлаждения
Витрина продукции:
3003-H16/6951 Фольга для заготовок ребер
4045/3003/7072 Рулон для пайки
4343/3102/4343 Лента для пайки

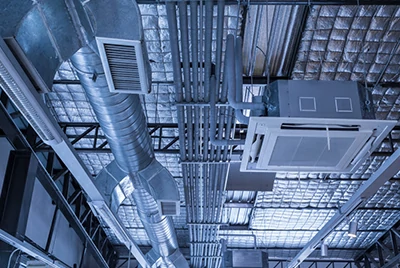

ОВКВ и промышленное охлаждение
Chalco предлагает комплексные решения на основе фольги для пайки для систем ОВКВ и промышленного охлаждения, поддерживая ребристые испарители, конденсаторы и модули тепловых насосов.
Мгновенная котировкаАлюминиевая заготовка для ребер: Используется в ребрах конденсаторов и испарителей кондиционеров и чиллеров. Обеспечивает отличное сохранение формы, характеристики пайки и однородность для высокоскоростной штамповки.
Алюминиевая фольга для пайки: Применяется в коллекторах, распределительных трубах и структурных пластинах. Обеспечивает высокую герметичность и надежную коррозионную стойкость для длительных циклов эксплуатации ОВКВ.
Проверенные марки фольги для пайки и заготовок для ребер Chalco для ОВКВ и промышленного охлаждения:
- 4045/3003 (АМц)/7072 плакированная фольга для пайки: для конденсаторов и основных теплообменных структур ОВКВ
- 4343/3102/7072 плакированная фольга для пайки: разработана для структур ребер чиллеров и конденсаторных модулей
- 4343/3003 (АМц)/4343 плакированная фольга для пайки: идеально подходит для больших пластин испарителей в коммерческих системах ОВКВ
- 4004/3003 (АМц)/7072 плакированная фольга для пайки: специальная структура для узлов тепловых насосов
- 4343/6951/7072 плакированная фольга для пайки: подходит для систем распределения больших токов и коллекторных структур
- 3003 (АМц)-H16 алюминиевая заготовка для ребер: стандарт для ребер конденсаторов/испарителей
- 4343/3003 (АМц)-H18 алюминиевая заготовка для ребер: для мощных коммерческих кондиционеров
Витрина продукции:
3003-H16 Фольга для ребер
4343/3003/7072 Рулон
4343/3003/7072 Рулон

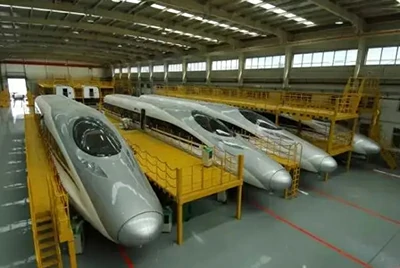

Тяжелое машиностроение и железнодорожные системы
Chalco поставляет прочные решения на основе фольги для пайки для систем охлаждения промышленного оборудования и железнодорожного транспорта, разработанные для крупных пластинчато-ребристых сборок, работающих в условиях среднего и высокого давления.
Мгновенная котировкаАлюминиевая заготовка для ребер: Используется в масляных радиаторах двигателей, бортовых ребрах кондиционеров и структурных охлаждающих блоках. Обеспечивает отличную вибростойкость, формуемость и термическую стабильность.
Алюминиевая фольга для пайки: Применяется в пластинчатых сердечниках, оболочках и сложных многоканальных соединениях. Обеспечивает превосходную прочность соединений, целостность сварных швов и надежность в суровых условиях эксплуатации.
Проверенные марки фольги для пайки и заготовок для ребер Chalco для тяжелого машиностроения и железнодорожных систем:
- 4343/6061 (АД33)/7072 плакированная фольга для пайки: высокая прочность и свариваемость для охладителей тяжелой техники
- 4343/3003 (АМц)/7072 плакированная фольга для пайки: для конденсаторов кондиционеров в поездах и автобусах
- 4045/3102/7072 плакированная фольга для пайки: универсальное решение для высокопроизводительных модулей охлаждения
- 4343/6951/7072 плакированная фольга для пайки: выдерживает вибрацию, идеально подходит для компонентов охлаждения машин
- 4343/3102/4343 плакированная фольга для пайки: высокая прочность сварки для систем дальних перевозок
- 3003 (АМц)-H16 алюминиевая заготовка для ребер: стандартный вариант для крупных структурных ребер
- 6951-H24 алюминиевая заготовка для ребер: усиленный материал ребер для промышленных охлаждающих платформ
Витрина продукции:
Крупногабаритный алюминиевый материал для ребер
Многослойный рулон для пайки пластинчато-ребристых структур
Комбинация структурной пластины и трубчатой оболочки для пайки
Морское охлаждение и антикоррозийные системы
Chalco предлагает высококоррозионностойкие решения на основе фольги для пайки для морских систем ОВКВ, морских платформ и охлаждения судовых двигателей, созданные для работы в условиях экстремального соляного тумана и влажности.
Мгновенная котировкаАлюминиевая заготовка для ребер: Используется в ребрах морских кондиционеров и ребрах масляных радиаторов. Имеет антикоррозийные слои и стабильную формуемость для длительной эксплуатации в открытом море.
Алюминиевая фольга для пайки: Применяется в сердечниках конденсаторов, пластинчатых сборках и теплообменниках двигателей. Сочетает прочное структурное соединение с анодной защитой для агрессивных морских сред.
Проверенные марки фольги для пайки и заготовок для ребер Chalco для морских систем охлаждения:
- 4343/3003 (АМц)/7072 плакированная фольга для пайки: для сердечников конденсаторов морских кондиционеров
- 4343/3102/7072 плакированная фольга для пайки: для охлаждения морских платформ и антикоррозийных теплообменников
- 4343/6951/7072 плакированная фольга для пайки: усиленный композит для модульных морских систем охлаждения
- 4045/3003 (АМц)/7072 плакированная фольга для пайки: облегченный многослойный вариант для компактных морских теплообменников
- 4343/6061 (АД33)/7072 плакированная фольга для пайки: высокопрочная коррозионностойкая структура для моторных отсеков судов
- 3003 (АМц)+Zn алюминиевая заготовка для ребер: повышенная стойкость к соляному туману для ребер конденсаторов
- 3003 (АМц)-H24/7072 алюминиевая заготовка для ребер: фольга с плакированным ребром для морских и офшорных модулей ОВКВ
Витрина продукции:
Высококоррозионностойкий рулон для пайки (двусторонний 7072)
Антикоррозийная алюминиевая фольга для ребер (3003+Zn)
Структурные пластины для пайки (композитная плакировка)
Три причины с уверенностью выбрать алюминиевую фольгу для пайки Chalco
Являясь производителем алюминиевых сплавов и композитных материалов, Chalco предлагает полностью интегрированную производственную цепочку для алюминиевой фольги для пайки: от литья и прокатки до композитного соединения, термообработки, резки, тестирования и упаковки. Все ключевые процессы контролируются независимо, что гарантирует стабильное качество, быструю доставку и полную прослеживаемость. Мы предлагаем индивидуальные решения, отвечающие строгим требованиям мировых отраслей теплообменников, силовых аккумуляторов и электронного термоменеджмента.

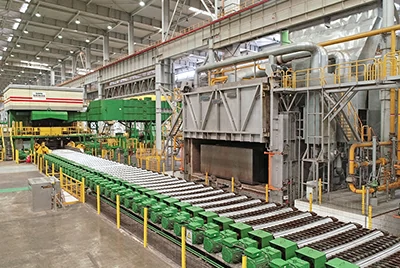

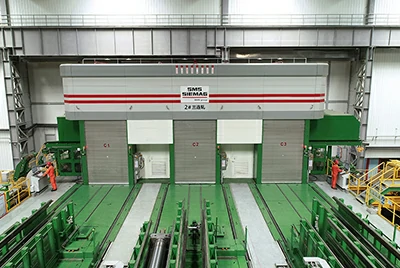

Мгновенная котировка1. Расширенные возможности композитной прокатки
Chalco поддерживает односторонние, двусторонние и многослойные структуры шириной от 7 мм до 1320 мм и толщиной до 0.0045 мм. Наш высокоточный контроль обеспечивает допуск по толщине до ±0.006 мм, что подходит для охлаждающих пластин, аккумуляторных модулей и других требовательных областей применения.
2. Чистая и точная производственная среда
Производство осуществляется в условиях высокой чистоты, соответствующих стандартам для аэрокосмических и электронных материалов. Это обеспечивает превосходную чистоту поверхности, стабильность партий и надежность продукции.

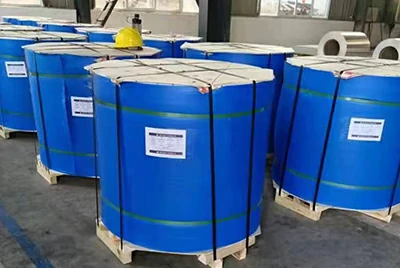

3. Гибкая настройка и упаковка
Chalco предлагает индивидуальный дизайн сплавов (например, модифицированные цинком, антикоррозийные слои, слои с высокой теплопроводностью), нарезку по длине или вырубку, а также поддержку различных состояний (O, H12, H14 и т. д.). Упаковка готова к экспорту с вариантами вакуумной герметизации, антистатической, влагозащитной защиты и транспортировки в деревянных ящиках морским, воздушным или железнодорожным транспортом.
Часто задаваемые вопросы по закупке алюминиевой фольги для пайки Chalco
Поддерживает ли Chalco услуги по индивидуальному заказу алюминиевой фольги для пайки?
Да, Chalco предоставляет индивидуальную алюминиевую фольгу для пайки в односторонних, двусторонних, трехслойных и многофункциональных композитных структурах. Комбинация сплавов, покрытие, толщина, ширина, диаметр рулона и предварительная обработка поверхности могут быть настроены в соответствии с требованиями заказчика для удовлетворения технологических требований различных сценариев применения.
Каков типичный диапазон толщины и ширины фольги для пайки?
Обычный диапазон толщины составляет 0.05мм-0.30мм, а диапазон ширины — 10мм-1320мм. Ультратонкая структура может достигать 0.03мм, также поддерживается прецизионная резка и поставка с фиксированным диаметром рулона.
Какие типичные структуры для пайки подходят для автомобильных систем теплообмена?
Рекомендуемые структуры:
- 4343/3003 (АМц)/4343 (двусторонняя плакировка)
- 4343/3003 (АМц)/7072 (трехслойная антикоррозийная структура)
- 4045/3102/7072 (высококоррозионностойкий композит)
- 4343/6951/7072 (структура с высокопрочным сердечником)
Эти структуры широко используются в конденсаторах, испарителях, аккумуляторных охлаждающих пластинах и других областях.
Предоставляет ли Chalco последующую обработку фольги для пайки, например, штамповку ребер?
Мы можем предоставить вспомогательные материалы для обработки ребер. В некоторых совместных проектах поддерживаются услуги первичной обработки, такие как пробивка, формовка и вырубка. Мы также можем предоставить рекомендации и поддержку по параметрам композитной фольги для пайки при штамповке ребер.
Каковы основные состояния алюминиевой фольги для пайки? Можно ли ее подвергать термообработке?
Общие состояния алюминиевой фольги для пайки включают O, H12, H14, H16, H18, H22, H24, H26 и т. д. Большинство продуктов представляют собой неупрочняемые термообработкой сплавы (такие как 3003 (АМц), 6951 и т. д.), а некоторые материалы сердечника (такие как 6061 (АД33)) могут подвергаться термообработке для повышения прочности.
Подходит ли фольга для пайки для вакуумной пайки, пайки в среде водорода или пайки в соляной ванне?
Продукция Chalco широко используется в вакуумной пайке и пайке в защитной среде водорода. При наличии особых требований к атмосфере или источнику тепла (например, соляная ванна, индукционная пайка), рекомендуется заранее указать технологическую среду, чтобы мы могли оптимизировать покрытие, толщину слоя сплава и контроль диффузии.
Как выбрать структуру сплава алюминиевой фольги для пайки?
- Требуется ли антикоррозийный слой (например, 7072)?
- Температура пайки и текучесть (например, 4343 против 4045)
- Есть ли требования к прочности материала сердечника (например, 6951, 6061 (АД33))
- Требуются ли в дальнейшем глубокая вытяжка, формовка, гибка и другие виды обработки
Если у вас есть дополнительные вопросы по техническому выбору или требования к кастомизации проекта, пожалуйста, нажмите "Получить котировку" в нижней части страницы, чтобы получить индивидуальную поддержку и рекомендации по образцам от инженеров!
