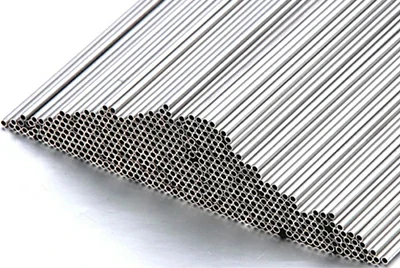

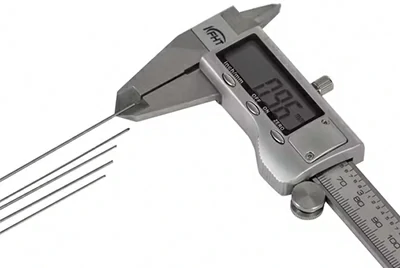

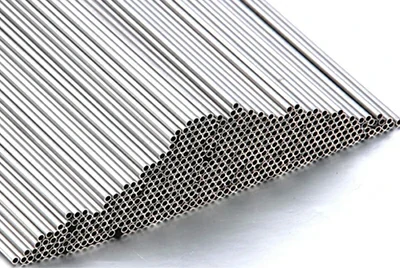

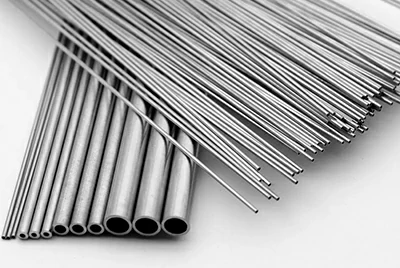

Алюминиевая капиллярная трубка — это тонкостенная трубка с наружным диаметром от 0.5 до 10 мм и внутренним диаметром от 0.2 мм. Она широко используется для управления потоками жидкостей, в холодильной технике и микротрансмиссиях в медицинских, автомобильных и лабораторных системах. Для чуть больших размеров (φ4.8–20 мм) практичной альтернативой являются небольшие алюминиевые трубки, когда не требуется сверхвысокая точность.
Компания Chalco предлагает комплексное решение по производству высокоточных алюминиевых трубок: от литья слитков до холодного волочения, прецизионной экструзии, обработки поверхности и индивидуальной поставки. Для удовлетворения строгих требований различных отраслей промышленности доступны как трубки в бухтах, так и прямые трубки фиксированной длины .
Мгновенная котировкаКлючевые особенности алюминиевых капиллярных трубок Chalco
Являясь критически важным решением для микрофлюидного контроля и прецизионной передачи, алюминиевые капиллярные трубки Chalco обладают следующими преимуществами:
-
Точное управление потоком
Капиллярные трубки Chalco обеспечивают допуск по внутреннему диаметру ±0.01 мм, гарантируя стабильную скорость потока и регулирование давления в таких системах, как дросселирование хладагента, отбор проб жидкости и подача газа.
-
Легкая конструкция
При плотности, составляющей всего одну треть от плотности меди, алюминий значительно снижает общий вес системы, что делает его идеальным для транспортных средств на новых источниках энергии, портативного оборудования и аэрокосмических микросистем .
-
Отличная теплопроводность
Благодаря теплопроводности до 230 Вт/м·К алюминий повышает эффективность теплообмена в системах кондиционирования воздуха, охлаждении датчиков и термоконтроле экспериментального оборудования, позволяя создавать более компактные теплообменники.
-
Превосходная обрабатываемость и гибкость
Алюминиевые капиллярные трубки Chalco обладают отличной формуемостью и гибкостью, подходят для развальцовки, пробивки, U-образного изгиба и герметизации концов, совместимы с различными методами соединения и автоматизированными процессами сборки.
-
Выдающаяся коррозионная стойкость
Естественная оксидная пленка , усиленная анодированием или лужением, обеспечивает длительную эксплуатацию даже в условиях соляного тумана, высокой влажности или повышенных температур, что идеально подходит для наружных конденсаторных блоков и фармацевтических холодильных цепей.
-
Отличная формуемость и совместимость
Трубки Chalco поддерживают основные процессы, такие как развальцовка, расширение, сварка и пайка, и легко интегрируются в автоматизированные сборочные линии благодаря своей пластичности и прочности на изгиб.
-
Высокая экологичность и возможность вторичной переработки
Изготовленные из 100% перерабатываемого алюминия, трубки Chalco соответствуют нормам RoHS и REACH, что делает их предпочтительным выбором для устойчивого производства.
Если вам требуется повышенная эффективность теплопередачи , легкая конструкция системы или прецизионные решения для микроподачи, алюминиевые капиллярные трубки Chalco станут высокопроизводительной и экономичной альтернативой.
Мгновенная котировкаТехнические характеристики алюминиевых капиллярных трубок
| Сплав | 1050 (А5), 1060 (А6), 1070 (А7), 3003 (АМц), 6063 (АД31) |
| Состояние (Закалка) | O (М), F (без терм. обр.), H112 (П), T3, T5, T8 и т.д. |
| Наружный диаметр | 0.5 – 10 мм |
| Внутренний диаметр | 0.3 – 9.8 мм |
| Толщина стенки | 0.2 – 2.5 мм |
| Длина | 5 – 6000 мм |
| Отделка поверхности | анодирование, полировка, лужение, пескоструйная обработка, гальваника и т.д. |
| Класс допуска | наружный диаметр ±0.02 мм; толщина стенки ±0.01 мм |
| Стандарт | ASTM B483 / B210 / B241, EN 754-7 / EN 1396 (ГОСТ 18475, ГОСТ 18482) |
Для особых требований, таких как микроперфорированная структура, сверхтонкое соотношение стенок, контроль округлости или индивидуальная обработка концов, пожалуйста, свяжитесь с нами для разработки индивидуальных решений .
Мгновенная котировка

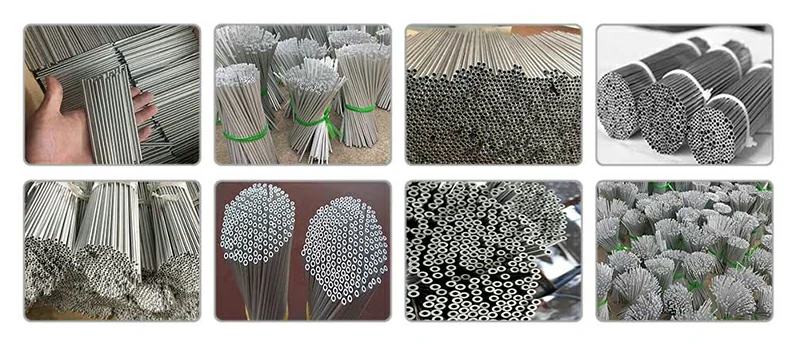

Категории продукции алюминиевых капиллярных трубок
Бесшовные алюминиевые капиллярные трубки изготавливаются методом экструзии и холодного волочения. Отсутствие швов гарантирует герметичность и точность размеров, что критично для медицины и систем охлаждения. Они устойчивы к давлению и обеспечивают стабильный поток в соответствии с высшими стандартами.

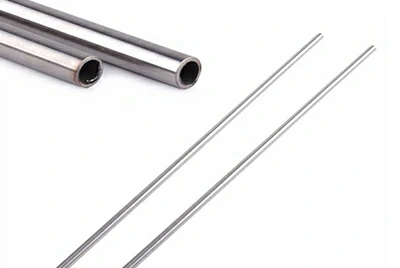

Прямая трубка
Прямые алюминиевые капиллярные трубки поставляются в отрезках индивидуальной длины и обычно используются в сборке конструкций, прецизионных инструментах и производстве небольших соединителей. Благодаря высокой прямолинейности и чистым срезам они идеально подходят для дальнейшей пробивки, развальцовки, сварки и других видов финишной обработки концов.

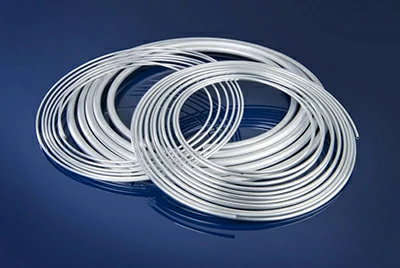

Алюминиевая капиллярная трубка в бухтах
Алюминиевые капиллярные трубки в бухтах удобны для длинных трасс и ограниченных пространств (холодильники, кондиционеры). Они гибки, подходят для автоматизированной сборки и систем подачи хладагента.

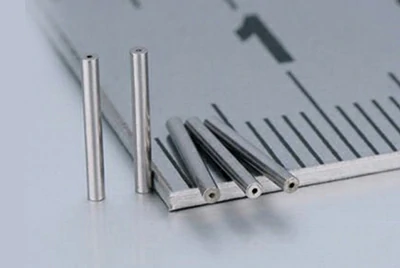

Толстостенная капиллярная трубка
Толстостенные алюминиевые капиллярные трубки обеспечивают превосходную устойчивость к давлению и прочность на разрыв, что подходит для систем хладагента высокого давления, промышленной микрофлюидной гидравлики и других областей с высокими требованиями к прочности. Даже при малых диаметрах они сохраняют отличную механическую стабильность и управляемость изгибом.

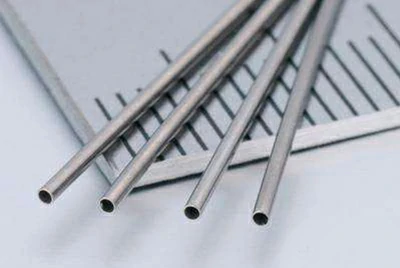

Тонкостенная капиллярная трубка
Тонкостенные алюминиевые капиллярные трубки обеспечивают более быстрый тепловой отклик и большую точность управления потоком благодаря своим сверхтонким стенкам. Они идеально подходят для энергоэффективных холодильных систем и лабораторных установок контроля потока, предлагая легкую конструкцию, быстрый теплообмен и возможность уменьшения заправки хладагента.
Таблица сравнения распространенных сплавов алюминиевых капиллярных трубок
| Сплав | Основные характеристики | Области применения |
| 1050 (А5) / 1060 (А6) | Высокая теплопроводность, простота обработки, высокая экономическая эффективность | Капиллярные трубки холодильников, трубки хладагента кондиционеров, электронные системы термоконтроля |
| 1070 (А7) | Высокая чистота, отличная коррозионная стойкость, хорошая чистота поверхности | Медицинские катетеры, хроматографические трубки, лабораторные микрофлюидные трубки |
| 3003 (АМц) | Прочность выше, чем у чистого алюминия, коррозионная стойкость, подходит для пайки | Микрофлюидные трубки кондиционеров , холодильные трубопроводы, теплообменники бытовой техники |
| 6063 (АД31) | Хорошая экструдируемость и формуемость, умеренная прочность | Небольшие структурные опорные трубки, направляющие, декоративные трубки |
Различные алюминиевые сплавы обладают разными рабочими характеристиками. Независимо от того, является ли вашим приоритетом эффективность теплопередачи, точность размеров, коррозионная стойкость или оптимизация затрат, Chalco может предоставить индивидуальные рекомендации по материалам для поддержки вашего проекта.
Свяжитесь с нами сейчас, чтобы запросить образцы и получить предложение!
Мгновенная котировка
Типичные области применения алюминиевых капиллярных трубок

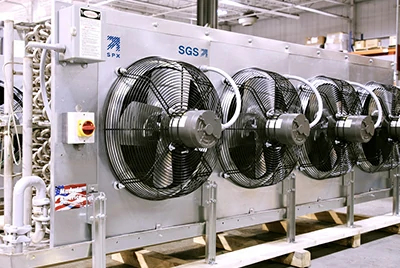

Охлаждение и кондиционирование воздуха
Алюминиевые капиллярные трубки служат расширительными устройствами в холодильниках и системах кондиционирования, точно контролируя поток хладагента и падение давления. Будучи легче и экономичнее меди, они идеально подходят для компактных энергоэффективных теплообменников.
Медицинское и лабораторное оборудование
Используемые в иглах, аппаратах ИВЛ, газоанализаторах и пробоотборниках, алюминиевые капилляры обеспечивают точный микрофлюидный контроль. Их высокая точность, формуемость и малый вес, а также такие опции, как анодирование и лужение, улучшают эксплуатационные характеристики и биосовместимость.
Автомобилестроение и электроника
Широко распространенные в системах кондиционирования, топливных системах и системах охлаждения, алюминиевые капилляры обладают отличной теплопроводностью, гибкостью и малым весом. Они обеспечивают эффективный термоконтроль в электромобилях и прецизионной электронике благодаря компактной и высокопроизводительной конструкции.
Приборостроение и прецизионные устройства
Идеально подходящие для датчиков, регуляторов и счетчиков, алюминиевые капилляры обеспечивают точные внутренние диаметры, чистые поверхности и хорошую обрабатываемость. Они представляют собой более легкую и экономичную альтернативу нержавеющей стали в портативных приборах и микрофлюидных системах.

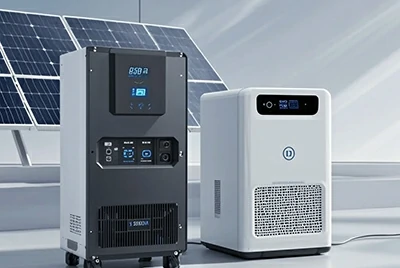

Новая энергетика и экологическое оборудование
Широко используемые в инверторах, накопителях энергии и топливных элементах, алюминиевые капилляры сочетают в себе теплопроводность, коррозионную стойкость и малый вес, что идеально подходит для плотных компоновок и эффективного управления теплом в системах «зеленой» энергетики.
Процесс производства алюминиевых капиллярных трубок и возможности Chalco
Chalco предлагает полностью интегрированную систему производства, от литья алюминиевых слитков до поставки готовой продукции, чтобы удовлетворить строгие требования к высокоточным капиллярным алюминиевым трубкам в различных отраслях. Мы специализируемся на стабильном контроле микроструктур и высоких стандартах чистоты, что делает нас надежным партнером в секторах холодильного, медицинского и прецизионного оборудования.

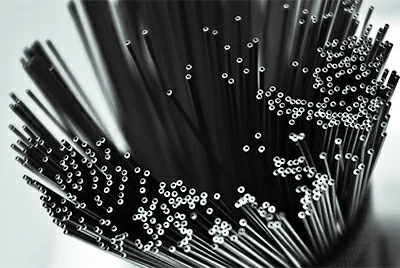

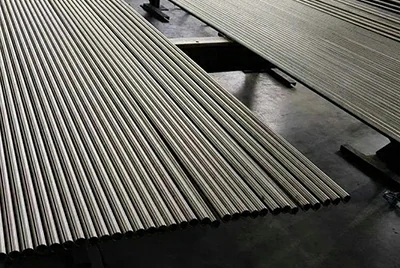

Процесс производства алюминиевых капиллярных трубок
- Литье и экструзия : Выбранные мягкие сплавы, такие как 1050 (А5), 1060 (А6), 1070 (А7) и 3003 (АМц), плавятся и экструдируются для получения заготовок высокой однородности, служащих высококачественным сырьем для последующего холодного волочения.
- Холодное волочение + промежуточный отжиг: Несколько этапов холодного волочения в сочетании с отжигом обеспечивают точный контроль толщины стенки и внутреннего диаметра в пределах ±0.01 мм, что подходит для микроструктур с внутренним диаметром от 0.3 мм.
- Ультразвуковая очистка и оптический контроль : Автоматизированные системы ультразвуковой очистки работают в тандеме с установками оптического контроля размеров для минимизации примесей и отклонений в размерах, обеспечивая высокие стандарты чистоты.

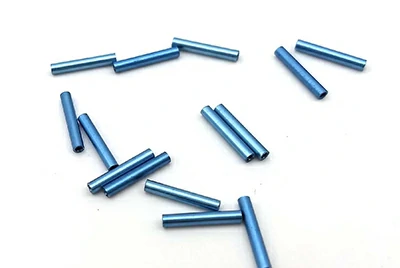

- Финишная обработка поверхности и упаковка : Доступны индивидуальные виды обработки поверхности, такие как анодирование, пескоструйная обработка и гальваника, для удовлетворения различных функциональных потребностей, включая защиту от окисления и коррозионную стойкость.
Производственные возможности Chalco
- Специализированные фильеры для волочения капиллярных трубок и системы намотки для обеспечения поставок как в бухтах, так и в мерных отрезках;
- Мелкосерийное индивидуальное производство и быстрое прототипирование , идеальное для НИОКР и специализированных применений;
- Полная цифровая прослеживаемость процесса и записи качества для обеспечения стабильности партий и отслеживаемости продукции.
Хотите узнать больше о наших линиях по производству прецизионных алюминиевых трубок, технологических возможностях и сроках поставки? Свяжитесь с нами сегодня для заказа прототипов и разработки индивидуальных решений!
Мгновенная котировкаАлюминиевая капиллярная трубка vs. Медная капиллярная трубка
| Параметры сравнения | Алюминиевая капиллярная трубка | Медная капиллярная трубка |
| Стоимость сырья | Алюминий дешевле, энергопотребление при обработке ниже, общая стоимость снижена на 40%–60% | Сырье дорогое, цены сильно колеблются, энергопотребление при обработке высокое, общая стоимость значительно выше |
| Плотность (Вес) | Плотность около 2.7 г/см³, что составляет около 1/3 от плотности меди; подходит для легких систем | Плотность около 8.9 г/см³ , большой вес, не подходит для мобильных или легких конструкций |
| Теплопроводность | Теплопроводность около 237 Вт/м·К, большинство потребностей в охлаждении может быть удовлетворено за счет оптимизации микроструктуры | Теплопроводность около 398 Вт/м·К, что более выгодно в сценариях с экстремальными требованиями к теплообмену |
| Формуемость и обработка | Отличная пластичность, подходит для гибки, обжатия и расширения, отбортовки, холодного волочения, прецизионной намотки и т.д. | Трудно обрабатывать, легко подвергается наклепу, сильный пружинный эффект, высокие требования к технологическому оборудованию |
| Коррозионная стойкость | После анодирования или цинкования может стабильно работать в условиях соляного тумана, высокой влажности и агрессивных сред | Обладает собственной антиоксидантной пленкой, имеет высокую естественную коррозионную стойкость и подходит для агрессивных сред |
| Обработка поверхности | Может быть анодирована, полирована, лужена, подвергнута электрофорезу и т.д., с различными поверхностными эффектами | Обычно не требует дополнительной обработки, используется в виде чистых трубок или с простой защитой |
| Экологичность и переработка | 100% перерабатываемость, низкое энергопотребление при переработке, низкие выбросы углерода, соответствует политике устойчивого развития | Также подлежит вторичной переработке, но с более высоким энергопотреблением и относительно высоким воздействием на окружающую среду |
| Типичные применения | Охлаждение бытовой техники, ОВиК (HVAC), охлаждение автомобилей на новых источниках энергии, медицинское оборудование, экспериментальные установки | Высокоточные приборы, холодильные системы высокого давления, военные или специальные холодильные системы |
Если в приоритете легкая конструкция, стоимость и эффективность производства, алюминиевые капиллярные трубки являются более экономичным выбором. Для экстремальных температур или высококоррозионных сред медные трубки могут работать лучше. Свяжитесь с нами для получения экспертных рекомендаций по материалам!
Мгновенная котировкаЧасто задаваемые вопросы
Какова роль алюминиевых капиллярных трубок в холодильных системах? Чем они отличаются от расширительных клапанов?
Алюминиевые капиллярные трубки действуют как дросселирующие компоненты в холодильных системах. Они понижают давление и контролируют поток жидкого хладагента высокого давления в испаритель, способствуя изменению фазы. Благодаря простой конструкции и отсутствию внешнего управления они идеально подходят для компактных систем, таких как бытовая техника, морозильные камеры и автомобильные кондиционеры. Напротив, расширительные клапаны являются регулируемыми и используются в более крупных системах, требующих более высокой точности и быстрого отклика.
Почему стоит использовать алюминий для капиллярных трубок? Может ли он заменить медь?
Алюминий обладает такими преимуществами, как малый вес, простота обработки и более низкая стоимость — его плотность составляет всего 1/3 от плотности меди, что снижает затраты на 40%–60%. Благодаря прецизионным процессам, таким как холодное волочение и отжиг, алюминиевые капиллярные трубки теперь соответствуют меди по характеристикам и технологичности. В большинстве стандартных условий алюминий является жизнеспособной и экономически эффективной альтернативой меди, особенно для массового производства и облегченных конструкций.
Насколько точными могут быть внутренний диаметр и толщина стенки алюминиевых капиллярных трубок? Подходят ли они для высокоточного использования?
Благодаря многоступенчатым процессам волочения и лазерному контролю размеров, алюминиевые капиллярные трубки Chalco могут достигать точности внутреннего диаметра ±0.01 мм и допуска толщины стенки ±0.005 мм. Типичные внутренние диаметры варьируются от 0.3 до 9.8 мм, что отвечает строгим требованиям медицинских устройств, лабораторной хроматографии и электрических датчиков.
Могут ли алюминиевые капиллярные трубки выдерживать длительное использование в коррозийных средах?
Алюминий обладает естественными пассивирующими свойствами. Chalco предлагает дополнительную защиту от коррозии с помощью анодирования, цинкового покрытия, электрофореза и многого другого. После обработки поверхности наши трубки могут выдерживать испытания в соляном тумане в течение 1000–2000 часов, что делает их пригодными для использования в кухнях, прибрежных районах и промышленных системах охлаждения.
Поддерживает ли Chalco мелкосерийное индивидуальное производство, такое как специфическая длина, фигурные концы или предварительная гибка?
Да. Наши гибкие производственные линии поддерживают минимальный объем заказа от 100–200 метров, и мы предоставляем различные индивидуальные услуги, такие как создание нестандартных пресс-форм, резка по длине, развальцовка, обжатие, отбортовка, перфорация и очистка. Это идеально подходит для образцов НИОКР и мелкосерийных индивидуальных потребностей .
Мгновенная котировкаМожно ли использовать алюминиевые капиллярные трубки в медицинской или электронной промышленности? Существуют ли опасения по поводу загрязнения или недостаточной точности?
Мы предлагаем очистку медицинского класса и прецизионную резку, включая автоматизированное ультразвуковое обезжиривание и беспыльную упаковку, гарантируя отсутствие частиц или металлического загрязнения. Наша продукция соответствует стандартам размеров и качества поверхности для медицинских и электронных применений, таких как разъемы для респираторов, лазерная оптика и каналы газового потока.
Должны ли капиллярные трубки быть бесшовными? Поддерживаются ли сварные варианты?
Бесшовные капиллярные трубки предпочтительны для применений, требующих высокой герметичности и точности, таких как компрессорные системы и медицинская диагностика. Однако мы также предлагаем как сварные, так и бесшовные варианты. Выбор зависит от давления, стоимости и потребностей в обработке, и наши инженеры могут помочь с выбором материала.
Каковы сроки выполнения заказа и производственные мощности Chalco? Поддерживаете ли вы зарубежные заказы?
Мы поддерживаем запас стандартных размеров для доставки в течение 5–7 дней. Индивидуальные размеры обычно поставляются в течение 15–30 дней. Chalco имеет экспортные лицензии и регулярно поставляет продукцию клиентам в Европе, Америке, Японии и Корее, предлагая условия CIF, FOB, DDP и другие, наряду с полной технической и послепродажной поддержкой.
