Производитель коллекторных труб для алюминиевых конденсаторов

Алюминиевая коллекторная труба конденсатора является ключевым компонентом в системах теплообмена, расположенным на входе и выходе конденсаторов. Она обеспечивает равномерное распределение и эффективный сбор хладагента, поддерживая стабильный поток и давление в параллельных каналах, таких как микроканальные или плоские трубки, что повышает эффективность теплопередачи и стабильность системы.

Являясь профессиональным производителем алюминия, Chalco предлагает комплексное решение, охватывающее прокатку ленты, плакирование сплавов, высокочастотную сварку (HFW), резку и изготовление профилей на заказ. Наши высокопроизводительные коллекторные трубы широко используются в автомобильных кондиционерах, тепловых насосах для новой энергии, HVAC и промышленном охлаждении.

• Основные сплавы: 3003 (АМц), 3305, 6063 (АД31)
• Сплавы плакировки: 4045 (АК10), 4343, 4043 (АК5), 7072 (цинковое покрытие доступно)
• Структура: однослойная плакировка, двухслойная плакировка, двухслойная ± цинковое композитное покрытие
• Формы: круглые, D-образные, квадратные и другие индивидуальные сечения

Chalco может обеспечить быструю настройку на основе ваших чертежей, требований к производительности и проектных задач. Свяжитесь с нами для получения образцов и конкурентоспособного предложения.

Категории продукции алюминиевых коллекторных труб конденсатора

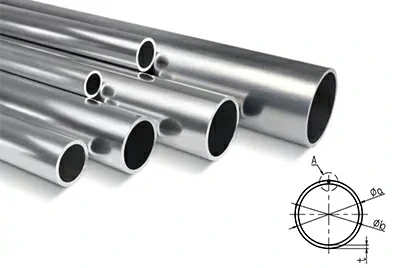

Круглая коллекторная труба

Круглая алюминиевая коллекторная труба — самая популярная форма для конденсаторов благодаря равномерной прочности, низкой стоимости и универсальности интерфейсов. Она широко применяется в бытовых, автомобильных и промышленных системах охлаждения.

Нажмите, чтобы просмотреть таблицу размеров круглых труб

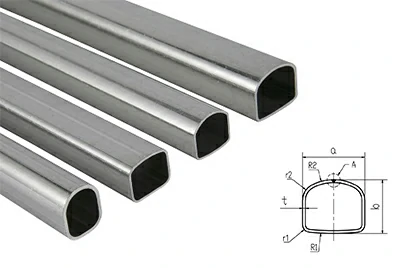

D-образная коллекторная труба (полукруглая)

D-образная труба с плоско-выпуклым сечением обеспечивает компактность и удобство стыковки. Она идеально подходит для параллельноточных конденсаторов, тепловых насосов и систем терморегулирования электромобилей в условиях ограниченного пространства.

Нажмите, чтобы просмотреть таблицу размеров D-образных труб

Квадратная коллекторная труба

Квадратная структура предназначена для систем HVAC со специфическими требованиями к внешнему виду, модульной сборке или аккуратной компоновке труб. Ее плоские поверхности облегчают многоточечную фиксацию и интеграцию трубопроводов, что делает ее широко используемой в радиаторных корпусах на заказ и компактных теплообменниках.

Предварительно перфорированная коллекторная труба (штампованная)

Этот тип труб имеет предварительно пробитые отверстия, положение и расстояние между которыми можно настраивать. Это обеспечивает быструю сборку с микроканальными трубками, что делает их предпочтительным решением для полностью автоматизированных производственных линий теплообменников.

Технические характеристики и технические параметры

Алюминиевые коллекторные трубы конденсатора Chalco предлагаются в стандартных и индивидуальных конфигурациях, удовлетворяя разнообразные потребности в размере, толщине стенки, допусках и стандартах. Они поддерживают многоступенчатую обработку, сложные интерфейсы и оптовые поставки для автоматизированной сборки.

Диапазон размеров

Внешний диаметр: 4 - 61 мм (обычные размеры: 9 - 45 мм)

Толщина стенки: 0.5 - 3.0 мм (доступно до 4.5 мм)

Стандартная длина: 500 - 6000 мм

Увеличенная длина: до 100 м (в бухтах)

Международные стандарты: ASTM B491, ASTM B313, ASTM B547, ASTM B117 и др.

Методы обработки и конструктивные приемы

• Высокочастотная сварка (HF-сварка): используется для формирования стандартных труб; отличается компактными швами и подходит для пайки
• Холодное волочение: идеально подходит для D-образных труб, труб с уменьшенным диаметром и сложных профилей; обеспечивает высокую точность и отличную прочность
• Обработка мерной длины: поддерживает точную резку, снятие фасок с торцов, развальцовку и сужение
• Предварительная перфорация: для коллекторных труб с отверстиями; положения отверстий задаются заранее для повышения эффективности сборки

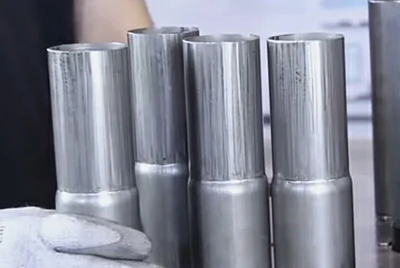

• Дополнительные улучшения: участки развальцовки, переходы диаметров, позиционирование перед сваркой и другие тонкие конструктивные настройки

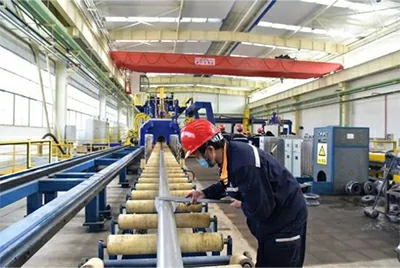

Контроль качества

• Ширина шва: ≤2 мм; Высота шва: ≤0.08 мм
• Прямолинейность: ≤0.5 мм на 500 мм; Угол реза: 90° ±2°
• Качество поверхности: отсутствие вмятин, царапин, масляных пятен или алюминиевой стружки; соответствует требованиям автоматизированной пайки и герметизации
• Коррозионная стойкость (соляной туман): ≥1000 часов (согласно ASTM B117)

Для специальных стандартов, нестандартных профилей или точных допусков присылайте нам свои чертежи или образцы. Chalco обеспечивает тестирование образцов, оптимизацию конструкции и масштабируемые поставки, адаптированные под ваш проект.

Преимущества алюминия в коллекторных трубах

В системах конденсаторов коллекторные трубы должны выдерживать высокотемпературную среду хладагента под высоким давлением, а также внешние факторы, такие как влажность, соляной туман и вибрация. Алюминий является идеальным материалом благодаря своим превосходным эксплуатационным характеристикам. По сравнению с традиционной медью и нержавеющей сталью, алюминий предлагает превосходную инженерную адаптируемость и экономическую эффективность.

• Легкая конструкция: плотность алюминия составляет всего одну треть от плотности меди, что значительно снижает вес системы. Идеально подходит для электромобилей, коммерческих кондиционеров и портативного оборудования HVAC.
• Высокая теплопроводность: при теплопроводности до 237 Вт/(м·К) алюминий помогает быстро отводить тепло, повышая эффективность системы.
• Отличная коррозионная стойкость: естественный оксидный слой обеспечивает защиту. В сочетании с многослойными плакированными структурами (например, плакировка 7072 ± цинковое покрытие) он отлично работает в условиях соляного тумана и влажного тепла.
• Совместимость с системами пайки: отличная способность алюминия к пайке делает его идеальным для высокочастотных сварных труб. Он поддерживает автоматизированные сварочные линии.
• Отличная обрабатываемость: подходит для резки, гибки, развальцовки и холодного волочения, что позволяет создавать сложные сечения, такие как D-образные формы и плоские трубки.
• Устойчивое развитие: на 100% пригоден для вторичной переработки, экологически безопасен, с углеродным следом намного ниже, чем у меди и нержавеющей стали.

Отраслевые решения для алюминиевых коллекторных труб конденсатора

Алюминиевые коллекторные трубы используются в системах жидкостного теплообмена в таких отраслях, как автомобилестроение, бытовая техника, промышленное охлаждение, HVAC и оборудование новой энергии. Благодаря легкости, высокой теплопроводности и коррозионной стойкости трубы Chalco отвечают потребностям различных условий эксплуатации.

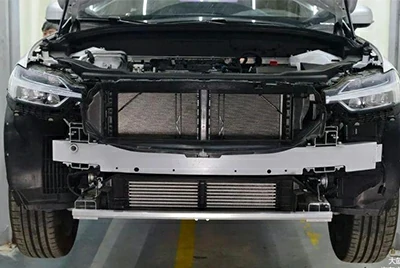

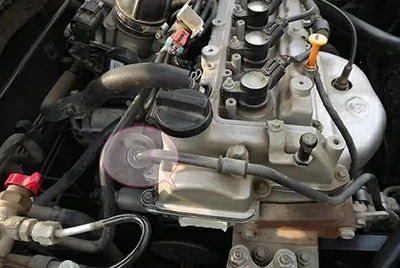

Автомобильное кондиционирование и тепловые насосы новой энергии

В этих системах трубы управляют распределением жидкости, отвечая требованиям легкости, коррозионной стойкости и надежности пайки. Автомобили на новой энергии требуют высокой точности сечения и интерфейсов.

• Типы продукции: D-образная труба, труба с интерфейсом уменьшенного диаметра
• Структура сплава: сердечник 3003 (АМц) ± плакировка 7072 ± двухслойная структура (цинк опционально)
• Системы поддержки: параллельноточный конденсатор, модуль конденсатора теплового насоса
• Типичные применения: автомобильные конденсаторы, секции подключения ЭРВ, подсистемы охлаждения аккумуляторов и т. д.

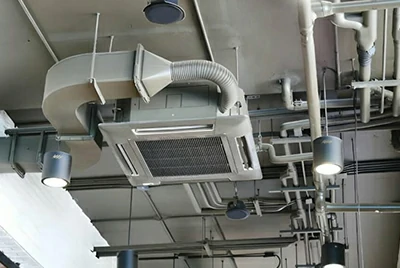

Бытовые и коммерческие системы HVAC

Трубы должны выдерживать высокую влажность и наружное воздействие. Требуется высокая точность изготовления для массовой пайки и автоматизированной сборки.

• Типы продукции: стандартная круглая труба, перфорированная труба, плоская труба
• Структура сплава: сердечник 3003 (АМц) или 3105 (АМц1) ± плакировка 4045 (АК10) / 7072 (цинк опционально)
• Системы поддержки: микроканальный конденсатор, наружные блоки с воздушным охлаждением
• Типичные применения: сплит-системы, центральные кондиционеры, наружные блоки тепловых насосов.

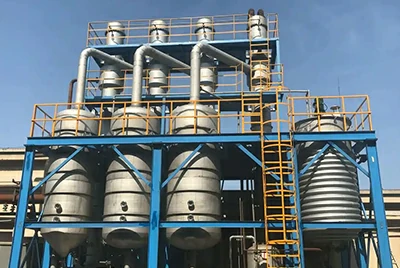

Промышленные системы охлаждения

В холодильных камерах и химических теплообменниках трубы должны выдерживать термические циклы и высокое давление. Основное внимание уделяется герметичности швов и прочности.

• Типы продукции: круглая труба, квадратная труба, труба с развальцовкой мерной длины
• Структура сплава: сердечник 3105 (АМц1) или 3003 (АМц) ± плакировка 4343 / 7072 (цинк опционально)
• Системы поддержки: промышленные конденсаторы, воздухоохлаждаемые теплообменники
• Типичные применения: конденсаторы холодильных складов, компрессорные модули, промышленные установки охлаждения.

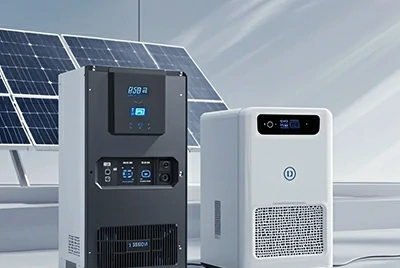

Фотоэлектрические и энергетические системы

Для инверторов и терморегулирования 5G требуются тонкостенные конструкции с высокой теплопроводностью для эффективного рассеивания тепла.

• Типы продукции: D-образная труба, труба с уменьшенным диаметром и несколькими интерфейсами
• Структура сплава: сердечник 3003 (АМц) ± плакировка 7072 или 4045 (АК10) ± высокоточное холодное волочение
• Системы поддержки: модули охлаждения систем накопления энергии, жидкостные теплообменники, модули термоконтроля 5G
• Типичные применения: теплообменники аккумуляторных блоков, каналы охлаждения инверторов, гибридные модули охлаждения.

Независимо от того, связан ли ваш проект с автомобильной промышленностью, кондиционированием или новой энергией, Chalco предоставит подходящие алюминиевые коллекторные трубы. Свяжитесь с нами для получения рекомендаций и поддержки образцами.

Решения по алюминиевым материалам для всей производственной цепочки в области теплопередачи

Являясь мировым лидером в области обслуживания алюминиевых материалов, компания Chalco стремится предоставлять решения для всей производственной цепочки в области теплопередачи, от разработки базовых материалов до производства прецизионных компонентов.

Композитные материалы для пайки

Алюминиевый лист для пайки (сплавы серии 4000/3000)

Алюминиевая лента для пайки

Алюминиевая лента для радиаторных пластин (Fin Stock)

Трубы и компоненты каналов потока

Высокочастотная сварная труба

Микроканальная алюминиевая плоская трубка (МКК)

Радиаторная алюминиевая плоская трубка

Плоская трубка водяного бака

Трубка с ребрами для интеркулера

Квадратная трубка интеркулера

Штампованные детали для теплообмена

Трубная доска радиатора

Боковая панель радиатора

Колпачки/проставки коллекторной трубы

Трубная доска интеркулера

Фитинги коллекторной трубы

Штампованная коллекторная труба

Пусть возможности Chalco в области всей производственной цепочки алюминиевых материалов помогут вам снизить затраты и повысить эффективность управления тепловыми процессами. Отправьте свои требования сейчас и получите индивидуальное решение в течение 24 часов!

Почему стоит выбрать Chalco в качестве поставщика коллекторных труб

При выборе поставщика коллекторных труб для конденсаторов клиенты учитывают характеристики материалов, стабильность продукции, эффективность доставки, техническую поддержку и сервисное сотрудничество. Chalco, профессиональная компания по переработке алюминия, предлагает комплексное решение, которое адаптируется ко всем процессам и требованиям, помогая клиентам снижать затраты, повышать эффективность и улучшать характеристики системы.

Интегрированные производственные возможности

Chalco эксплуатирует 4 линии высокочастотной сварки с годовой мощностью 4000 тонн, охватывая весь производственный процесс от прокатки алюминия до резки. Мы используем современное международное оборудование, обеспечивающее стабильное высокоточное производство различных изделий.

Комплексная поддержка индивидуальных решений

Chalco предлагает многомерную настройку, включая состав сплава, конструкцию поперечного сечения, обработку интерфейсов и распределение отверстий. Мы поддерживаем процессы сварки, штамповки, гибки и резки, а также помогаем с выбором материалов, оптимизацией конструкции и изготовлением прототипов.

Строгий контроль качества

Вся продукция проходит строгий контроль размеров, прямолинейности, сварных швов и герметичности. Мы предоставляем отчеты об испытаниях и документы о соответствии стандартам ASTM и EN (аналог ГОСТ), обеспечивая совместимость с автоматической пайкой, сваркой TIG (РАД) и сборкой с расширительными фитингами.

Глобальный опыт обслуживания

Коллекторные трубы Chalco экспортируются по всему миру, при этом компания обладает обширным опытом управления международными проектами и внешнеторговых поставок. Мы предлагаем стандартную продукцию и поддерживаем разработку высококоррозионностойких сплавов, D-образных трубных структур, нестандартных интерфейсов и формовку квадратных труб. Мы сотрудничаем с клиентами для снижения затрат и повышения эффективности.

Размеры коллекторных труб

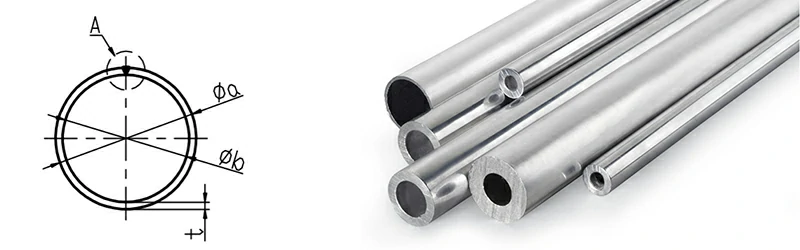

Таблица размеров круглых коллекторных труб

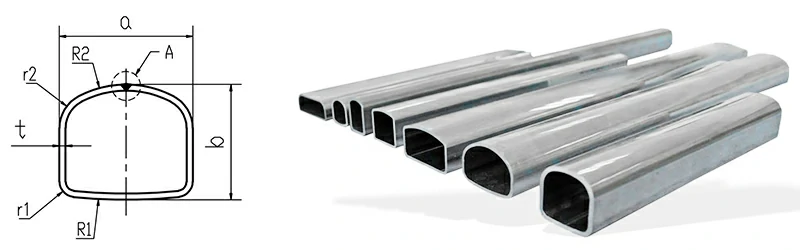

Таблица размеров коллекторных труб D-типа

Часто задаваемые вопросы

Как алюминиевые коллекторные трубы конденсаторов соотносятся с медными по характеристикам? Подходят ли они для замены?

Алюминий обладает значительными преимуществами по весу и стоимости: его плотность составляет всего 30% от плотности меди, что снижает общие затраты на 40-60%. В сочетании с покрытием 7072 (аналог АЦ1 по ГОСТ) или медно-алюминиевой композитной структурой (например, слой меди 0.2 мм + алюминиевая основа), он позволяет сбалансировать прочность и коррозионную стойкость, что делает его пригодным для сред с высоким давлением (например, автомобильные кондиционеры при 4.5 МПа).

Каковы основные причины утечек по сварному шву в коллекторных трубах и как их эффективно контролировать?

Утечки по сварному шву обычно вызваны пористостью, микротрещинами и включениями. Возможные факторы включают:

• Неровные поверхности среза алюминиевых лент, необработанные заусенцы
• Плохо спроектированные формующие направляющие ролики, приводящие к концентрации напряжений
• Нестабильный контроль параметров высокочастотной сварки (частота, ток, давление экструзии)

Решения включают оптимизацию процесса резки алюминиевой ленты, модернизацию структур направляющих форм, уточнение настроек сварочного тока/давления и усиление онлайн-мониторинга качества на автоматизированных линиях.

Можно ли использовать алюминиевые коллекторные трубы конденсаторов в коррозийных средах в течение длительного времени?

Да, естественная оксидная пленка алюминия обеспечивает базовую защиту и хорошо работает в обычных влажных и жарких условиях. Для прибрежных зон, сред с высокой соленостью или химическим воздействием коррозионная стойкость может быть дополнительно повышена за счет покрытия 7072 (сплав Al-Zn), двойных композитных структур с цинковыми слоями или анодирования.

Как можно гарантировать качество сварки? Надежна ли традиционная пайка?

Chalco использует технологию высокочастотной сварки + диффузионной сварки TLP (Transient Liquid Phase bonding), обеспечивающую прочность шва 80-100 МПа (по сравнению с 50-60 МПа при традиционной пайке). Использование инфракрасной термографии для онлайн-контроля в сочетании с ИИ-алгоритмами прогнозирования дефектов значительно повышает герметичность швов.

Поддерживаете ли вы позиционирование отверстий, настройку интерфейсов или изготовление специальных конструкций?

Да, Chalco поддерживает пробивку, штамповку, развальцовку, высадку и редукцию интерфейсов с возможностью изготовления прототипов по чертежам заказчика. Это особенно подходит для многопортовых конструкций коллекторных труб в автоматизированной сборке.

Совместимы ли ваши коллекторные трубы с автоматическими линиями пайки? Можете ли вы обеспечить стабильность партии?

Да. Алюминиевые коллекторные трубы Chalco разработаны для процессов высокочастотной сварки и пайки и совместимы с основными автоматическими линиями. Продукция контролируется по прямолинейности, чистоте поверхности и герметичности швов, что гарантирует высокий выход годной продукции и структурную стабильность.
