Алюминиевые гнутые трубы (колена), включая стандартные отводы и сложные изогнутые трубы, являются ключевыми компонентами в трубопроводных системах. Широко используемые в строительстве, химической, автомобильной промышленности и системах HVAC, они отличаются малым весом, высокой прочностью и отличной коррозионной стойкостью. Как профессиональный производитель, мы предлагаем высококачественные решения для гибки алюминия для удовлетворения различных потребностей в транспортировке жидкостей и конструкционных решениях, обеспечивая эффективное и надежное применение.
Параметры алюминиевых трубных отводов Chalco
- Сплав: 6061 (АД33), 6063 (АД31), 6082 (АД35), 5083 (АМг4.5), 1050 (А5), 1060 (А6)
- Спецификация: ASTM B361, ASME S361, ANSI B16.9, ASME B16.28
- Поверхностная обработка: анодирование, полировка, нанесение покрытия, цинкование, галтовка в барабане
- Смежные отрасли: Строительное проектирование, дренажные системы, системы HVAC, нефтегазовые трубопроводы, химическая промышленность, электроэнергетика, автомобильная промышленность, атомная энергетика и т. д. Нажмите, чтобы просмотреть [Руководство по выбору] алюминиевых отводов для каждой области
- Диапазон размеров
| Номинальный диаметр (DN): | от DN10 (10 мм) до DN100 (100 мм) или более (DN150, DN200) |
| Радиус осевой линии (R) | 1D, 1.5D, 2D, 3D (D = номинальный диаметр) |
| Толщина стенки (t) | Обычно от 1 мм до 5 мм, в зависимости от номинального давления и типа материала трубы |
| Угол отвода | 45 градусов, 90 градусов, 180 градусов и т. д. |
| Длина (L) | Обычно от 50 мм до 300 мм, конкретная длина может быть определена в соответствии с требованиями проекта |
Нажмите, чтобы просмотреть [Подробную таблицу размеров]
Популярные модели алюминиевых трубных отводов Chalco
Алюминиевые отводы — это стандартизированные фитинги, используемые для изменения направления потока в трубопроводных системах, широко применяемые в нефтехимической, энергетической, HVAC и атомной отраслях. Chalco предлагает отводы под распространенными углами, такими как 45°, 90° и 180°, с возможностью изготовления нестандартных углов и типов торцов по запросу.
Благодаря отработанной производственной системе, охватывающей ковку, сварку, механическую обработку и обработку поверхности, Chalco обеспечивает превосходную точность размеров, сопротивление давлению и защиту от коррозии. Наши отводы идеально подходят для высокотребовательных систем и поддерживают стабильные крупномасштабные поставки.
Изучите возможности Chalco по производству алюминиевых отводов
-

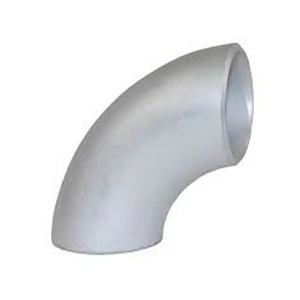

Алюминиевый отвод под приварку встык
Оба конца сварены встык, с выступающими швами, высокой несущей способностью по давлению и подходят для высокопрочных применений. Широко используется в трубопроводных системах высокого давления, таких как нефтяная, природная газовая, химическая и другие отрасли.
-
Алюминиевый отвод со сваркой заподлицо
Сварной шов находится на одном уровне с поверхностью трубы, что обеспечивает аккуратный внешний вид и снижает сопротивление жидкости. Подходит для применений с высокими требованиями к внешнему виду, таких как строительство, пищевая и фармацевтическая промышленность.
-

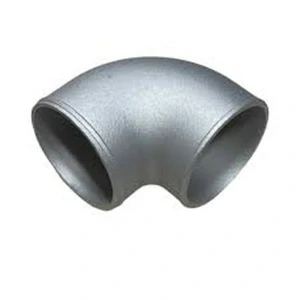

Алюминиевый литой отвод
Изготавливается методом литья, обычно имеет более низкую стоимость, чем сварные или бесшовные отводы. Подходит для систем низкого давления и общего промышленного применения, таких как водопроводные трубы, системы охлаждения.
-

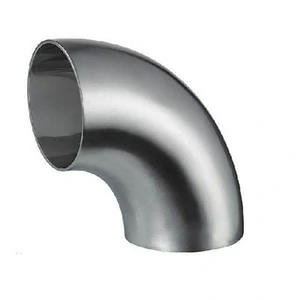

Алюминиевый бесшовный отвод
Отсутствие швов, высокая прочность, хорошая коррозионная стойкость, плавный поток жидкости. Используется в приложениях, требующих высокой прочности и коррозионной стойкости, таких как химическая и авиационная области.
-

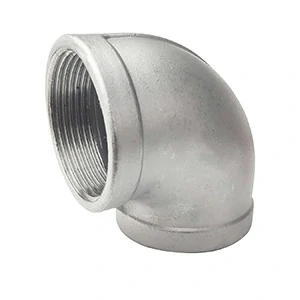

Алюминиевый отвод большого диаметра
Разработан для труб большого диаметра с регулируемой толщиной стенки и структурной прочностью. Подходит для крупных промышленных трубопроводных систем, таких как нефтегазоснабжение и водоочистка.
-
Алюминиевый сегментированный отвод
Собран из нескольких секций, подходит для установки в условиях ограниченного пространства. Часто используется в сложных трубопроводных системах, особенно в условиях ограниченного пространства.
-

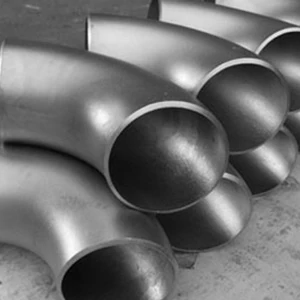

Алюминиевый крутоизогнутый отвод (длинный радиус)
Радиус осевой линии обычно составляет 1.5 или 2 номинальных диаметра, что обеспечивает низкое сопротивление текучести. Широко используется в приложениях, требующих снижения сопротивления потоку, таких как системы HVAC и магистральные трубопроводы.
-

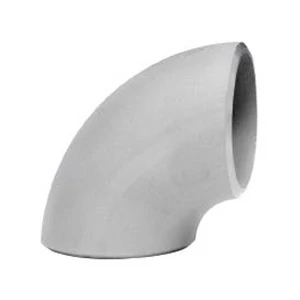

Алюминиевый отвод малого радиуса
Радиус осевой линии обычно составляет 1 номинальный диаметр, с крутыми поворотами, подходит для случаев с ограниченным пространством. Используется в компактных трубопроводных системах, особенно для транспортировки жидкостей в узких местах.
-
Алюминиевый отвод Street Elbow (с наружной и внутренней резьбой)
Один конец имеет номинальный диаметр, а другой — наружную резьбу, что удобно для прямого соединения с трубами и изменения направления потока в узких пространствах. Широко применяется в строительстве и садоводстве.
-

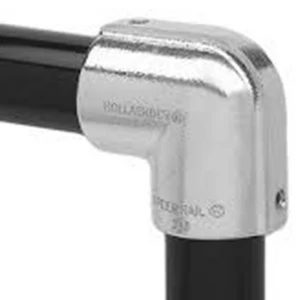

Алюминиевый отвод Hollaender
Специально разработан для алюминиевых трубопроводных систем, надежное соединение, в основном используется для лесов и опор, с высокой несущей способностью, широко применяется в промышленности и строительных проектах.
-

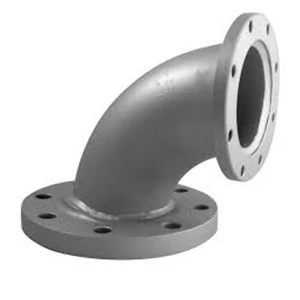

Алюминиевый фланцевый отвод
Отвод имеет фланец с одной стороны, что удобно для подсоединения других труб или оборудования. Часто используется в системах, требующих быстрой разборки и обслуживания, таких как противопожарная защита, системы водоснабжения и водоотведения .
Для удовлетворения различных требований к давлению, коррозии и формовке Chalco предлагает алюминиевые отводы из ряда широко используемых сплавов, включая отвод из алюминия 6061 (АД33), отвод из алюминия 5083 (АМг4.5), отвод из алюминия 5052 (АМг2) и отвод из алюминия 6063 (АД31). Эти сплавные отводы широко применяются в таких отраслях, как нефтегазовая , морская, строительная и водопроводная системы, предлагая надежное сочетание прочности, коррозионной стойкости и свариваемости.
Мгновенный расчет ценыДругие популярные алюминиевые фитинги для отводов Chalco
-

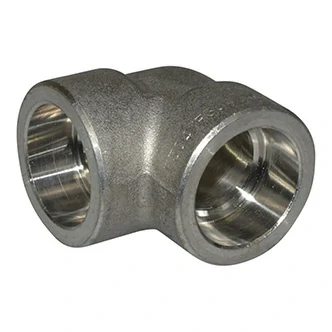

Безрезьбовые раструбные фитинги для отводов
Раструбное соединение, подходящее для быстрой сборки и разборки. Отсутствие резьбы снижает риск утечки. Широко используется в водопроводных трубах и газовых системах низкого давления.
-

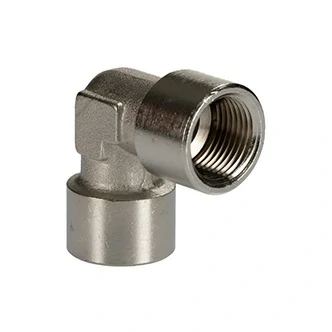

Резьбовые фитинги для отводов
Имеют внутреннюю резьбу на обоих концах, что удобно для соединения с другими резьбовыми фитингами. Просты в установке и обслуживании. Используются во многих приложениях, таких как водопроводные, газовые трубы и т. д.
-
Напорные алюминиевые резьбовые фитинги
Предназначенные для применения в условиях среднего и высокого давления, эти высокопрочные алюминиевые фитинги обеспечивают надежные соединения в химических и нефтегазовых трубопроводных системах .
-

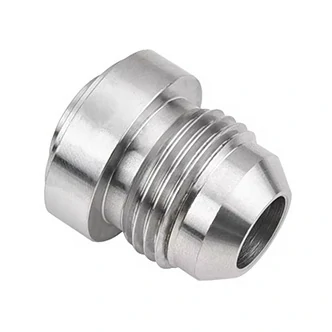

Развальцованные алюминиевые фитинги для отводов
Один конец развальцован для облегчения соединения с другими трубами и обеспечения лучшей герметизации. Обычно используются в системах HVAC и трубопроводах для подачи жидкостей.
-

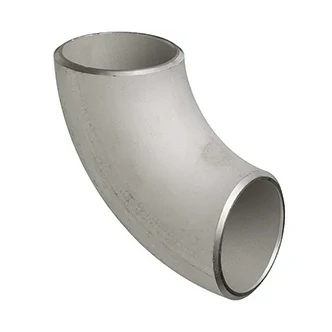

Алюминиевые фитинги для отводов Sch40
Соответствуют стандартам Schedule 40, со средней толщиной стенки для общего использования. Широко используются в строительных и промышленных трубопроводных системах.
-

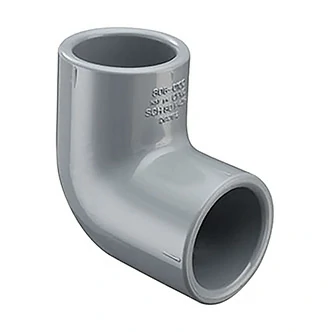

Алюминиевые фитинги для отводов Sch80
Соответствуют стандарту Schedule 80 с более толстой стенкой для работы под высоким давлением, идеально подходят для промышленных и нефтяных трубопроводов, требующих прочности и устойчивости к давлению.
-

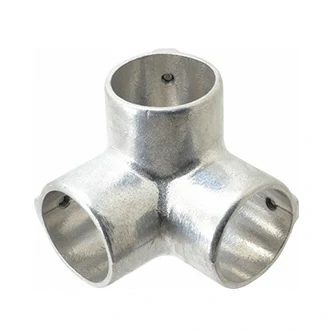

Алюминиевые отводы с боковым выходом
Конструкция с боковым выходом позволяет выполнять ответвление в трубопроводной системе, экономя место. Подходит для трубопроводных систем, которым требуется ответвление от основной магистрали.
-

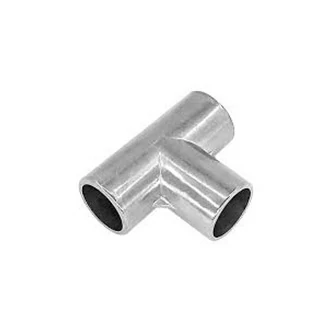

Алюминиевый тройниковый отвод
Три порта соединяют основную магистраль с двумя ответвлениями, обеспечивая распределение жидкости, сбор и управление потоком в транспортных системах.
-

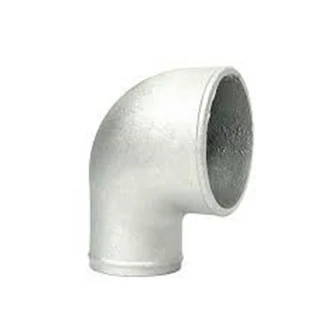

Алюминиевый переходной отвод
С разными диаметрами концов он соединяет трубы различных размеров для плавного потока и снижения сопротивления, идеально подходит для химической, строительной отраслей и систем очистки воды.
Дорновая гибка алюминиевых отводов Chalco
Алюминиевые гнутые трубы используются в выхлопных системах автомобилей, рамах машин, спортивном инвентаре и конструкционных опорах — особенно там, где пространство ограничено или маршрутизация сложна. Chalco предлагает прецизионно сформированные гнутые трубы, адаптированные к различным проектным требованиям и конструктивным схемам .
Благодаря современному оборудованию для дорновой гибки с ЧПУ, Chalco обеспечивает гладкие, точные изгибы с постоянной толщиной стенки и минимальной деформацией. Мы поддерживаем индивидуальные диаметры, толщину стенок и профили, а также обеспечиваем быстрое выполнение работ от проектирования до серийного производства.
- Диаметры ходовых товаров: 1.5" (38 мм), 1.75" (45 мм), 2" (51 мм), 2.5" (63.5 мм), 3" (76 мм), 3.5" (89 мм) и 4" (102 мм)
- Угол отвода: 30°, 45°, 60°, 90°, 120°, 180° и т. д.
- Изучите возможности Chalco по производству алюминиевых отводов
Дорновая гибка отвода 30°
Дорновая гибка отвода 45°
Дорновая гибка отвода 60°
Дорновая гибка отвода 90°
Дорновая гибка отвода 180°
Отвод с ультрамалым радиусом 90°/120°
Chalco поставляет алюминиевые трубы с дорновой гибкой из высокоэффективных сплавов, таких как дорновая гнутая труба 6061 (АД33), алюминиевое колено 5052 (АМг2), алюминиевое колено 7075 (В95) и алюминиевое колено 6063 (АД31). Эти материалы обеспечивают отличную формуемость, качество поверхности и долговечность, что делает их идеальными для прецизионного применения в выхлопных системах автомобилей, аэрокосмических конструкциях, гоночных компонентах и узлах транспортировки жидкостей.
Мгновенный расчет цены| Угол отвода 45 градусов | Угол отвода 90 градусов | Угол отвода 180 градусов | ||||
| Наружный диаметр | Толщина стенки | Радиус осевой линии | Толщина стенки | Радиус осевой линии | Толщина стенки | Радиус осевой линии |
| 3/4” (19 мм) | 1.65 мм | 1-1/2” | 1.65 мм | 2” | 1.65 мм | 1-1/2” |
| 3/4” (19 мм) | 1.65 мм | 2” | - | - | 1.65 мм | 1-1/2” |
| 1” (25 мм) | 1.65 мм | 1-1/2” | 1.65 мм | 1-1/2” | - | - |
| 1” (25 мм) | - | - | 1.65 мм | 2” | - | - |
| 1” (25 мм) | - | - | 1.65 мм | 3” | - | - |
| 1” (25 мм) | - | - | 1.65 мм | 4” | - | - |
| 1-1/8” (28 мм) | 1.65 мм | 2” | 1.65 мм | 2” | - | - |
| 1-1/4” (32 мм) | 1.65 мм | 2” | 1.65 мм | 2” | 1.65 мм | 2” |
| 1-3/8” (35 мм) | 1.65 мм | 1-3/4” | 1.65 мм | 1-3/4” | 1.65 мм | 1-3/4” |
| 1-3/8” (35 мм) | 1.65 мм | 2-1/2” | 1.65 мм | 2-1/2” | 1.65 мм | 2-1/2” |
| 1-1/2” (38 мм) | 1.65 мм | 2” | 1.65 мм | 2” | 1.65 мм | 1-3/4” |
| 1-1/2” (38 мм) | - | - | 1.65 мм | 3” | 1.65 мм | 2-1/2” |
| 1-5/8” (41 мм) | 1.65 мм | 2” | 1.65 мм | 2” | ||
| 1-3/4” (45 мм) | 1.65 мм | 2” | 1.65 мм | 2” | 1.65 мм | 2” |
| 1-3/4” (45 мм) | - | - | - | - | 1.65 мм | 2-1/2” |
| 1-7/8” (48 мм) | 1.65 мм | 2-1/4” | 1.65 мм | 2-1/4” | 1.65 мм | 3” |
| 2” (51 мм) | 1.65 мм | 2” | 1.65 мм | 2” | - | - |
| 2” (51 мм) | 1.65 мм | 3-1/8” | 1.65 мм | 3-1/8” | - | - |
| 2-1/4” (57 мм) | 1.65 мм | 2-1/4” | 1.65 мм | 2-1/4” | 1.65 мм | 3” |
| 2-1/4” (57 мм) | 1.65 мм | 3” | 1.65 мм | 3” | 1.65 мм | 3-1/2” |
| 2-3/8” (60 мм) | 1.65 мм | 3-1/8” | 1.65 мм | 3-1/8” | 1.65 мм | 3-1/2” |
| 2-1/2” (63 мм) | 1.65 мм | 2-1/2” | 1.65 мм | 2-1/2” | 1.65 мм | 3” |
| 2-1/2” (63 мм) | 1.65 мм | 4” | 1.65 мм | 4” | 1.65 мм | 3-1/4” |
| 2-3/4” (70 мм) | 1.65 мм | 2-3/4” | 1.65 мм | 2-3/4” | 1.65 мм | 2-3/4” |
| 2-3/4” (70 мм) | 1.65 мм | 4-5/16” | 1.65 мм | 4-5/16” | 1.65 мм | 3-1/2” |
| 3” (76 мм) | 1.65 мм | 3” | 1.65 мм | 3” | 1.65 мм | 4” |
| 3” (76 мм) | 1.65 мм | 4-3/4” | 1.65 мм | 4-3/4” | - | - |
| 3-1/8” (80 мм) | 1.65 мм | 5” | - | - | 1.65 мм | 5” |
| 3-1/4” (83 мм) | 1.65 мм | 3-1/2” | 1.65 мм | 3-1/2” | 1.65 мм | 4-1/2” |
| 3-1/2” (89 мм) | 1.65 мм | 3-1/2” | 2 мм | 3-1/2” | 1.65 мм | 4-1/2” |
| 3-1/2” (89 мм) | 1.65 мм | 5-5/8” | 2 мм | 5-5/8” | - | - |
| 4” (102 мм) | 1.65 мм | 4” | 2 мм | 4” | 1.65 мм | 5-1/2” |
| 4” (102 мм) | 1.65 мм | 5-1/2” | 2 мм | 5-1/2” | - | - |
| 4-1/2” (114 мм) | 2 мм | 6” | 2 мм | 6” | - | - |
| 5” (127 мм) | 2.5 мм | 7-1/2” | 2.5 мм | 7-1/2” | - | - |
Возможности изготовления алюминиевых отводов и гибов на заказ
-

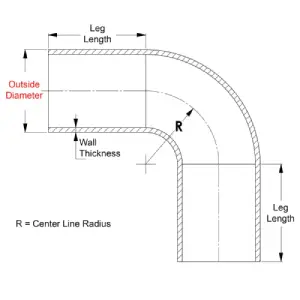

Определите ваши требования
Укажите необходимый угол изгиба (45°, 90°, 180° или индивидуальный), внешний/внутренний диаметр, толщину стенки, радиус осевой линии (CLR) и общую длину. Также определите типы концов: фланцевые, резьбовые, расширенные, переходные или быстроразъемные соединения. Учитывайте условия эксплуатации: давление, температуру, вибрацию и коррозионную среду.
Что такое радиус осевой линии (CLR) и почему он важен? См. FAQ
-

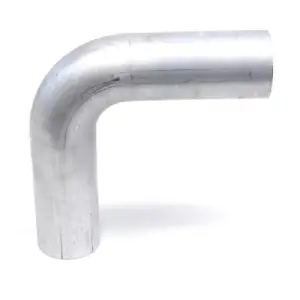

Выбор материала
Выберите наиболее подходящий алюминиевый сплав (например, 6061-T6 (АД33 Т6) для прочности и свариваемости, 5083 (АМг4.5) для стойкости к морской коррозии, 7075 (В95) для аэрокосмической прочности). Обеспечьте совместимость со средой (например, жидкость, газ, химикаты) и подберите толщину стенки в соответствии с номинальным давлением (например, SCH40 или SCH80).
-

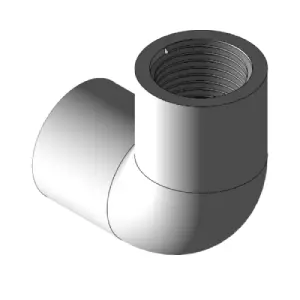

CAD-моделирование и проектирование
Наши инженеры используют 3D CAD для создания точных моделей, гарантируя соблюдение всех углов, траекторий, интерфейсов и допусков. Оптимизация конструкции направлена на создание гладких путей потока, надежное уплотнение, минимальную турбулентность и баланс структурных напряжений, особенно для многогибовых или компактных систем.
-

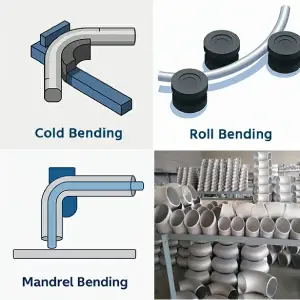

Анализ технологичности
Мы оцениваем конструкцию на осуществимость и совместимость с технологическими процессами. Для отводов горячая или холодная ковка с точной обрезкой обеспечивает прочность и сохранение формы. Для гнутых труб мы предлагаем гибку на станках с ЧПУ с дорном, горячую/холодную вальцовку и сегментную сварку — выбор зависит от сложности изгиба, толщины стенки и радиуса.
-

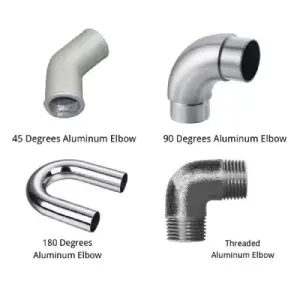

Прототипирование
Chalco предлагает быстрое прототипирование для валидации перед полномасштабным производством. Каждый образец проходит проверку радиуса изгиба, утонения стенки, целостности поверхности и точности сопряжения. Этот этап необходим для подтверждения индивидуальных характеристик и исключения рисков при итоговой поставке.
-
Тестирование и валидация
Все отводы и гнутые трубы могут быть протестированы в соответствии со спецификациями заказчика. Варианты включают испытания под давлением, проверку герметичности, измерение CRL и овальности (±0.1 мм), а также полный неразрушающий контроль (NDT), такой как ультразвуковая или рентгеновская дефектоскопия. Мы также предоставляем сертификаты испытаний материалов (MTR), протоколы термообработки и сертификацию по стандартам ASTM, ASME или DNV.
Руководство по выбору алюминиевых отводов по отраслям

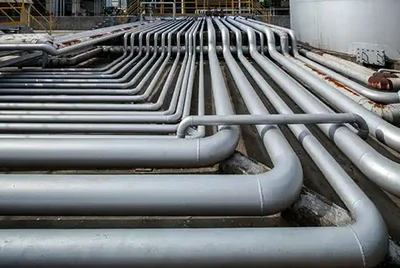

Алюминиевые отводы и гнутые трубы для строительных и дренажных систем
Руководство по выбору: Используйте коррозионностойкие материалы, соответствующие строительным нормам; оптимизируйте размер отвода и путь потока для снижения сопротивления и соответствия планировке.
Часто используемые продукты: раструбный отвод, резьбовой отвод, фланцевый отвод, переходной отвод.
Алюминиевые отводы и гнутые трубы для систем ОВиК (HVAC)
Руководство по выбору: Обеспечьте хорошую теплопроводность, герметичность и гибкие варианты радиусов для выдерживания температурных циклов.
Часто используемые продукты: крутоизогнутый отвод, отвод малого радиуса, отвод под сварку встык, гнутая труба малого радиуса.

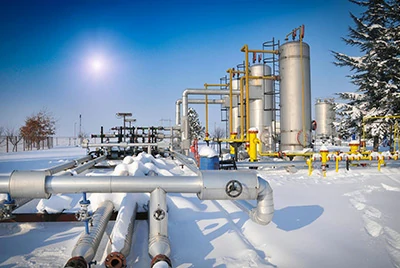

Алюминиевые отводы и гнутые трубы для нефтяной, газовой и химической промышленности
Руководство по выбору: Используйте высокопрочные, коррозионностойкие материалы; обеспечьте герметичность в экстремальных условиях.
Часто используемые продукты: отвод под сварку встык, бесшовный отвод, развальцованный отвод, отвод большого диаметра.

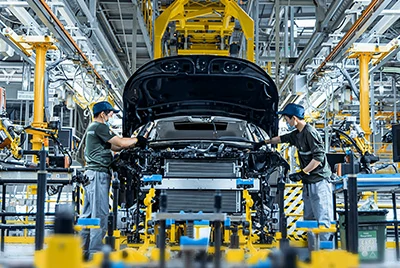

Алюминиевые отводы и гнутые трубы для автомобильной промышленности
Руководство по выбору: Используйте легкие, термостойкие материалы для эффективной прокладки в двигателе, системах охлаждения и выпуска.
Часто используемые продукты: труба с дорновой гибкой, литой отвод, отвод малого радиуса, многосегментная гнутая труба.

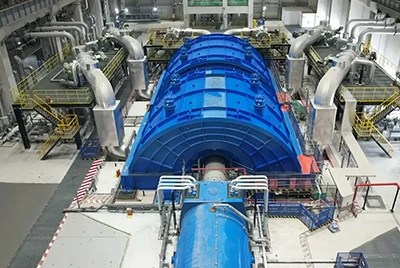

Алюминиевые отводы и гнутые трубы для энергетики и атомной промышленности
Руководство по выбору: Обеспечьте высокую прочность и долговечность в условиях высоких температур, высокого давления и радиационной среды.
Часто используемые продукты: отвод под сварку встык, напорный резьбовой фитинг, отвод большого радиуса, бесшовный отвод.
Алюминиевые отводы и гнутые трубы для машиностроения и строительных конструкций
Руководство по выбору: Отдавайте приоритет точной гибке, индивидуальным формам и конструкционной прочности в несущих конструкциях и пространственных макетах.
Часто используемые продукты: многорадиусная гнутая труба, труба овального сечения, конструкционный отвод.
Технические FAQ при покупке алюминиевых отводов и гибов

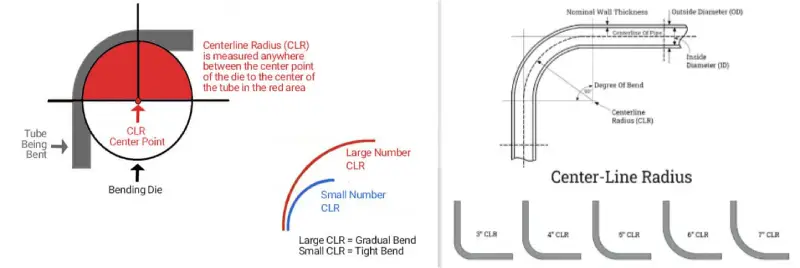

Что такое радиус осевой линии (CLR) и почему он важен?
Радиус осевой линии (CLR) — это расстояние от центра изгиба до осевой линии трубы. Это критический параметр, влияющий на эффективность потока, структурную целостность и точность сборки в трубопроводных системах. Выбор правильного CLR обеспечивает корректную трассировку, минимизирует потери давления и позволяет избежать пространственных помех, особенно в компактных или сложных схемах.
Поддерживаете ли вы сложную гибку и многорадиусные системы труб?
Да. Для производства гнутых труб Chalco предлагает гибку на станках с ЧПУ с дорном, горячую и холодную формовку, а также изготовление многорадиусных сегментов. Эти методы обеспечивают точный контроль над CLR, утонением стенок и деформацией, что идеально подходит для автомобильных выхлопных систем, строительных рам и установок в ограниченном пространстве.
Чтобы помочь клиентам сделать правильный выбор и понять возможности Chalco, мы отвечаем на наиболее частые технические вопросы:
Является ли отвод бесшовным или сварным?
Бесшовные отводы предпочтительны для условий высокого давления, высоких температур и циклических нагрузок, таких как аэрокосмическая, химическая и энергетическая отрасли. Chalco предлагает бесшовные кованые отводы и бесшовные трубы, изогнутые на дорне, для ответственных применений, требующих превосходной устойчивости к давлению и усталостной прочности.
Какова точность внутренней стенки и округлости?
Гладкость и округлость внутреннего пути потока напрямую влияют на гидродинамику и долгосрочную надежность. Chalco выполняет чистовую обработку на станках с ЧПУ и внутреннюю полировку, достигая уровня допусков до ±0.1 мм, обеспечивая оптимальный поток и качество поверхности.
Могу ли я настроить угол, толщину стенки или концевые соединения?
Хотя 45°, 90° и 180° являются стандартными, Chalco поддерживает изготовление под индивидуальными углами, такими как 30°, 60° или 120°, а также индивидуальную толщину стенок в соответствии с системами труб SCH40, SCH80. Мы также поддерживаем развальцованные концы, резьбовые концы, фланцы, переходы и быстроразъемные соединения для удовлетворения различных потребностей монтажа.
Что насчет термообработки и механических свойств?
Мы поставляем отводы в состояниях термообработки T6 (Т6), T651 (Т651), O (М) и других, с соответствующими пределами текучести и прочности на разрыв по всей трубопроводной системе. Отчеты об испытаниях механических свойств (MTR) и сертификаты термообработки предоставляются по запросу.
Как обеспечивается коррозионная стойкость и отделка поверхности?
Наша продукция подходит для морской, кислотной и охлаждающей сред. Мы предлагаем анодирование, полировку и чистую обработку поверхности для соответствия гигиеническим стандартам фармацевтической и пищевой промышленности.
Предоставляются ли испытания и сертификаты?
Chalco проводит неразрушающий контроль (рентген, ультразвук), гидравлические испытания, проверку размеров и отчеты о визуальном осмотре. Наша продукция соответствует стандартам ASTM B361, ASME B16.9, GB/T 26052 и международным сертификатам, таким как RoHS, REACH и DNV, где это необходимо.
Свяжитесь с Chalco для вашего проекта трубопроводной арматуры
В Chalco мы не просто производим отводы и гнутые трубы — мы помогаем вам построить всю трубопроводную систему. От выбора материала и инженерной поддержки до полного спектра алюминиевых фитингов, мы предоставляем комплексные решения для сложных проектов в строительстве, энергетике, химической и автомобильной промышленности. Нужны ли вам стандартные детали или компоненты по индивидуальному заказу, Chalco гарантирует, что каждая деталь будет работать согласованно для достижения оптимальной производительности и надежности.
Ознакомьтесь с нашим полным ассортиментом алюминиевых тройников, переходов, фланцев, резьбовых фитингов и других элементов трубопровода — все они доступны в различных сплавах и размерах для создания вашего идеального решения.
- Полная системная совместимость: Подбор соответствующих отводов, гибов, тройников, переходов, фланцев и резьбовых фитингов для единой интеграции трубопровода.
- Инженерная точность: Фитинги, соответствующие ASME/ASTM, с жесткими допусками для надежных и герметичных соединений.
- Передовое производство: Ковка, гибка на ЧПУ, анодирование и испытания обеспечивают высокое качество.
- Быстрая и гибкая доставка: Короткие сроки выполнения как оптовых, так и индивидуальных заказов с надежной логистикой.
- Техническая поддержка включена: Экспертный выбор сплава, поддержка CAD и предоставление полной документации.
Свяжитесь с нами прямо сейчас для получения индивидуального решения по алюминиевым трубопроводам, созданного для обеспечения высокой производительности, точности и скорости.
