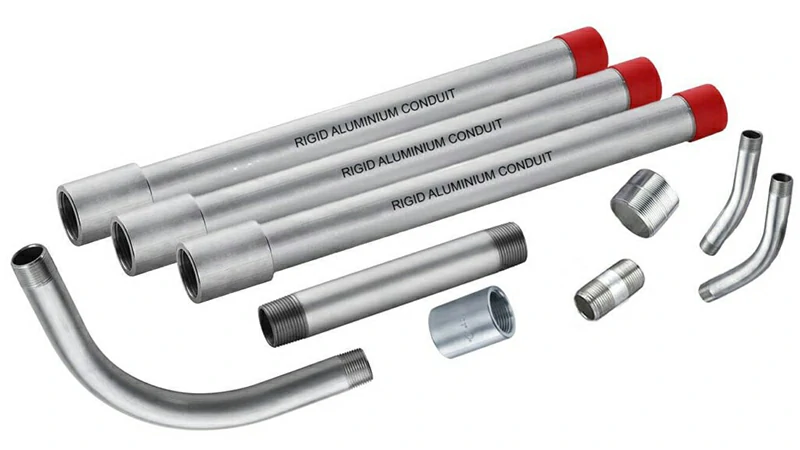

Алюминиевый электротехнический кабелепровод

По сравнению с традиционными стальными кабелепроводами, алюминиевые весят всего около трети, обладают естественной коррозионной стойкостью и не создают магнитных помех. Это делает их широко используемыми как во внутренней, так и во внешней проводке, в химической и морской среде, центрах обработки данных и объектах возобновляемой энергетики — особенно там, где легкий вес и коррозионная стойкость одинаково критичны.

• Легкость монтажа – алюминий имеет плотность примерно в три раза меньше, чем сталь, что снижает затраты на рабочую силу и безопасность при прокладке кабелей на высоте или на больших расстояниях.
• Отличная коррозионная стойкость – кабелепроводы соответствуют стандартам ANSI C80.5 / UL 6A для жестких алюминиевых кабелепроводов. Используемые сплавы соответствуют ASTM B241/B221 (аналоги ГОСТ 18482/ГОСТ 4784, сплав АД31/АД35), сохраняя структурную целостность в соляном тумане, влажной или химически агрессивной среде.
• Немагнитность и защита от электромагнитных помех – естественная немагнитность делает его идеальным для сред, чувствительных к ЭМП, таких как медицинские учреждения, телекоммуникации и серверные комнаты.
• 100% вторичная переработка – производится из алюминия с низким содержанием углерода, что поддерживает цели вашего проекта в области ESG и углеродной нейтральности.

Типы алюминиевых электротехнических кабелепроводов

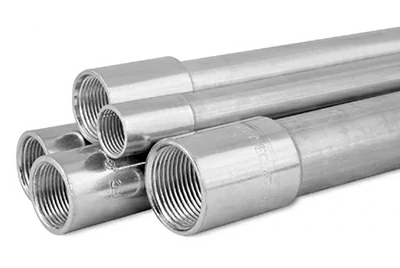

Жесткий алюминиевый кабелепровод (RMC)

Жесткий алюминиевый кабелепровод (RMC) — это толстостенная металлическая система кабелепроводов с резьбой, предназначенная для защиты электрических кабелей в суровых условиях или условиях, требующих высокой механической защиты.

Нажмите, чтобы заказать

Изготовленный из морских алюминиевых сплавов серии 6xxx (ГОСТ 4784, серия АД3) методом бесшовной экструзии и обработанный анодной пассивацией, он сохраняет электрическую непрерывность и структурную прочность даже в соляном тумане, влажной или химической среде. Полностью соответствует стандартам ANSI C80.5 / UL 6A, являясь основным выбором для жестких систем кабелепроводов.

• Легкий и прочный – весит всего около 1/3 стального кабелепровода того же размера. Один монтажник может выполнять монтаж над головой, сокращая время установки и риск падения.
• Коррозионностойкий и долговечный – двойная защита от естественной оксидной пленки и анодированного слоя обеспечивает более 20 лет безржавейной эксплуатации в прибрежных, портовых или химических условиях.
• Совместимость резьбы – на концах имеется резьба NPS (ANSI/ASME B1.20.1). Каждая труба поставляется со стандартными алюминиевыми муфтами и цветомаркированными протекторами резьбы, совместима со стальными или литыми алюминиевыми фитингами.
• Защита от ЭМП – немагнитный корпус снижает вихревые токи и индуктивность утечки, что делает его идеальным для больниц, центров обработки данных и систем сигнализации рельсового транспорта.

• Соединение: алюминиевые или цинковые муфты, включая изолированные версии, для быстрого удлинения или ремонта линий.
• Направление: колена 90° / 45°, отводы, вертикальные коробки, предварительно установленные с водонепроницаемыми уплотнительными кольцами.
• Фиксация: однолапковые / двухлапковые скобы, траверсы, сейсмические крепления и ползунки теплового расширения.
• Защита: заземляющие втулки, стопорные цинковые заглушки, клеммные герметизирующие колпачки.

30° Жесткое алюминиевое колено

45° Жесткое алюминиевое колено

90° Жесткое алюминиевое колено

Муфта для жесткого алюминиевого кабелепровода

Соединяет жесткие алюминиевые кабелепроводы. Изготовленные из немагнитного алюминия, эти муфты устойчивы к влаге и агрессивным средам.

Адаптер для жесткого алюминиевого кабелепровода

Также называемый ступицей (hub), этот адаптер соединяет жесткий алюминиевый кабелепровод с отверстиями в распределительных коробках или корпусах. Изготовлен из немагнитного алюминия, устойчив к влажным и коррозионным средам.

Втулка для жесткого алюминиевого кабелепровода

Используется для соединения кабелепроводов двух разных размеров. Втулки изготовлены из немагнитного алюминия и подходят для влажных и агрессивных условий.

• Высококоррозионные отрасли: защита магистральных кабелей большой протяженности на морских платформах, химических терминалах и очистных сооружениях.

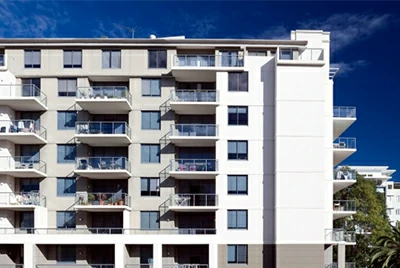

• Экстерьеры коммерческих и общественных зданий: системы кабелепроводов для солнечных панелей на крышах отелей и больниц. Сохраняет однородный внешний вид и не ржавеет.
• Транспортная инфраструктура: прокладка кабелей для пунктов оплаты на автомагистралях, освещения мостов, противопожарной защиты и связи в туннелях метро.

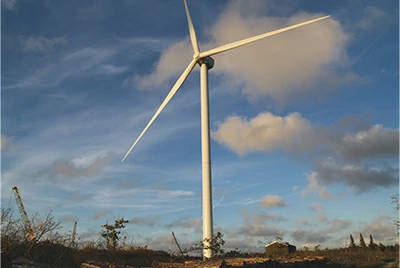

• Проекты возобновляемой энергетики: внутренняя проводка для башен ветряных турбин и гелиотермальных электростанций. Легкая конструкция снижает нагрузку на башню.
• Опасные зоны (классы I, II, III): в сочетании со взрывозащищенными фитингами подходит для станций добычи нефти и газа, зернохранилищ и других опасных сред.

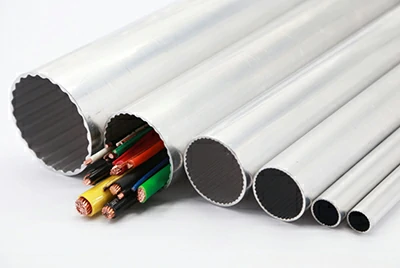

Алюминиевый кабелепровод EMT

Алюминиевый EMT (Electrical Metallic Tubing) — это тонкостенный безрезьбовой кабелепровод для внутренней или защищенной проводки. При весе в одну треть от стального EMT он по-прежнему соответствует стандартам NEC по прочности и заземлению. Его легче резать, гнуть и устанавливать, что повышает эффективность на объекте.

Свяжитесь с нами сейчас

• Сверхлегкий и легко гнущийся – изготовлен из сплава 6063-T5 (АД31 Т5) с тонкостенной структурой. Ручные трубогибы позволяют легко формировать его в один этап, повышая эффективность при монтаже на высоте или в плотных сетях.
• Естественная коррозионная стойкость – естественный оксидный слой алюминия со временем противостоит влажности внутри помещений и легкому конденсату, избавляя от необходимости в антикоррозийной окраске.
• Немагнитность и защита от ЭМП – обеспечивает безопасный канал проводки в средах, чувствительных к электромагнитным помехам, таких как центры обработки данных и кабинеты МРТ.
• Совместимость с инструментами – совместим с инструментами и аксессуарами для стальных EMT, такими как резаки, инструменты для снятия заусенцев, обжимные устройства и компрессионные фитинги, что снижает необходимость в дополнительных инвестициях.

• Компрессионные / винтовые алюминиевые соединители и муфты EMT – надежное соединение участков кабелепровода.
• Алюминиевые контргайки и изолированные втулки – защищают кабели и обеспечивают непрерывность заземления.
• Оцинкованные скобы и подвесы для EMT – совместимы с алюминиевыми кабелепроводами для предотвращения гальванической коррозии.
• Готовые алюминиевые колена 90° и протяжные коробки – не требуют гибки на месте, обеспечивая быстрые повороты и маршрутизацию.

Адаптер для алюминиевого EMT

Соединяет кабелепровод с отверстиями в распределительных коробках или корпусах.

Соединитель для алюминиевого EMT

Надежно соединяет различные секции кабелепровода EMT.

Переходник для алюминиевого EMT

Соединяет кабелепроводы разных диаметров для плавного перехода.

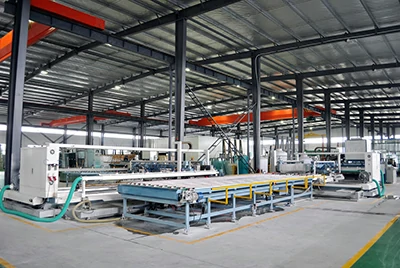

• Коммерческие и общественные здания – внутренние силовые и осветительные цепи в торговых центрах, больницах и офисных зданиях.

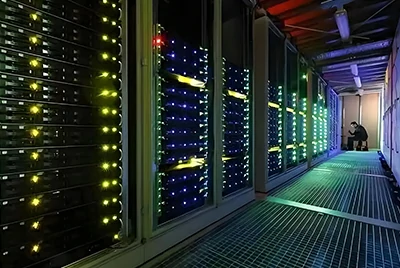

• Центры обработки данных / телекоммуникационные залы – маршруты прокладки сигнальных кабелей для зон с высокой чувствительностью к ЭМП.

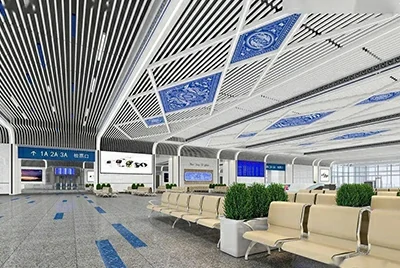

• Школы и аэропорты – пожарная сигнализация, системы оповещения и слаботочные кабелепроводы внутри потолков и стен.
• Легкие промышленные цеха – распределение электроэнергии в не замасленных, слабоагрессивных средах.

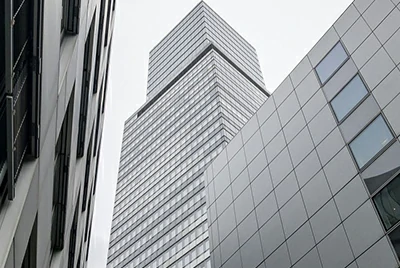

• Реконструкция высотных жилых домов – снижает нагрузку на шахты и ускоряет монтаж.

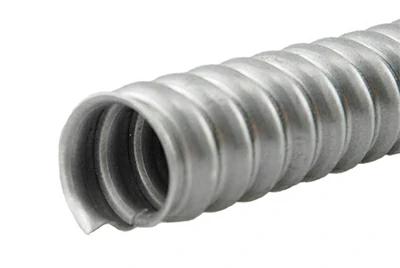

Гибкий алюминиевый кабелепровод

Гибкий алюминиевый кабелепровод изготавливается из спирально намотанной тонкостенной алюминиевой ленты или ленты из алюминиевого сплава, что обеспечивает свободный изгиб и скручивание на 360° без необходимости использования трубогибов на месте. Он особенно подходит для зон с вибрацией оборудования, ограниченного пространства или часто меняющихся направлений проводки.

Свяжитесь с нами сейчас

По сравнению с жестким кабелепроводом, он позволяет быстро прокладывать кабели в ограниченных или сложных планировках, сохраняя при этом присущие алюминию свойства легкости, коррозионной стойкости и немагнитности. Он широко используется в проводке станков, оборудовании автоматизации, вибрационных двигателях, судовых палубах и наружном освещении — во всех сценариях, требующих «гибкой, подвижной защиты кабеля».

• Стандартный гибкий тип (для сухих помещений)
• Герметичный гибкий тип (с внешней оболочкой из ПВХ или ТПУ, соответствует UL 360)
• Тип с экранированием от ЭМП (с медной плетеной экранирующей прослойкой)

• Высокая гибкость и усталостная прочность – спиральная структура позволяет часто сгибать/смещать изделие без разрушения или растрескивания.
• Отличная коррозионная стойкость – естественный оксидный слой алюминия плюс дополнительные водонепроницаемые оболочки из ПВХ/ТПУ делают его идеальным для сред с повышенной влажностью, соляным туманом или масляным туманом.
• Легкий вес и простота монтажа – примерно на 30%–40% легче стального гибкого кабелепровода, что снижает нагрузку при монтаже и обслуживании.
• Защита от ЭМП – немагнитная конструкция помогает снизить электромагнитные помехи для чувствительного оборудования и сигнальных кабелей.
• Несколько вариантов оболочки – доступны огнестойкие, герметичные и маслостойкие оболочки для обеспечения различных уровней защиты.

• Резьбовые соединители (прямые / 90°) – изготовлены из алюминиевого сплава или латуни, доступны с резьбой NPT или G.
• Герметичные вводы – встроенные резиновые прокладки обеспечивают защиту IP65–IP67.
• Контргайки и изолированные втулки – фиксируют кабелепровод в распределительных коробках и защищают изоляцию кабеля.
• Зажимы для кабелепроводов / крепления для стяжек – легкий монтаж вдоль стен, стоек или кабельных лотков.

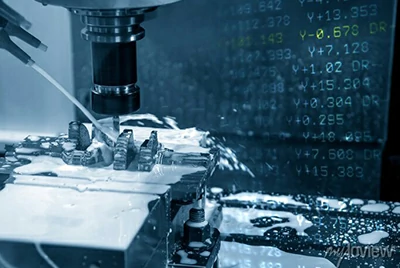

• Перемычки для станков и оборудования – динамическое электропитание двигателей, насосов и роботизированных захватов.
• Рельсовый транспорт / морской флот – проводка для систем ОВиК на крыше и освещения машинного отделения, требующая вибро- и влагостойкости.

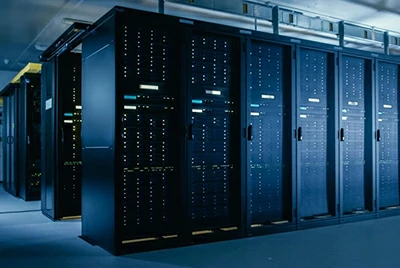

• Центры обработки данных – регулируемые каналы шинопроводов между ИБП и распределительными шкафами.

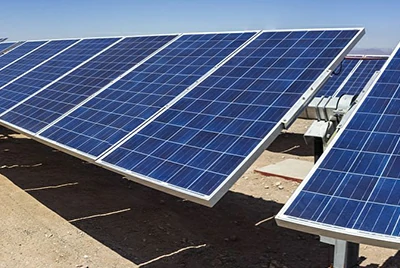

• Солнечные системы на крышах – устойчивая к УФ-излучению и простая в обслуживании проводка от цепочек модулей до распределительных коробок инверторов.
• Пищевые и фармацевтические заводы – тип с нейлоновой оболочкой выдерживает чистящие средства и соответствует требованиям среды HACCP.

Стандарты и соответствие

В электропроводке крайне важны как безопасность кабелепроводов, так и качество алюминия. Алюминиевые кабелепроводы и фитинги Chalco производятся, испытываются и отслеживаются в соответствии с международными и североамериканскими стандартами, что обеспечивает беспрепятственное утверждение на этапах проектирования и проверки.

Стандарты безопасности электрических кабелепроводов

Обеспечение соответствия систем кабелепроводов авторитетным электротехническим стандартам является обязательным условием для приемки проекта и долгосрочной эксплуатации. Все наши алюминиевые кабелепроводы спроектированы, изготовлены и испытаны в соответствии со стандартами NEC (Северная Америка) и IEC (Международные):

• ANSI C80.5 / UL 6A: Стандарты для жестких алюминиевых кабелепроводов (RMC/ARC), включая размеры, резьбу, механическую прочность и коррозионную стойкость
• UL 797-A: Определяет толщину стенки, допуски и характеристики изгиба алюминиевых труб EMT
• IEC 61386-21/24: Классификация гибких и герметичных алюминиевых кабелепроводов по сопротивлению сплющиванию, ударной вязкости и огнестойкости
• CSA C22.2 No.45.1: Спецификации RMC/EMT для канадского рынка
• NEC Статьи 344 и 358: Руководство по монтажу на объекте, заземлению и расстояниям протяжки проводов

Стандарты на алюминиевые сплавы

Выбор материала определяет как долговечность, так и электрическую безопасность кабелепровода. Chalco использует исключительно высокочистые низкоуглеродистые алюминиевые сплавы, соответствующие требованиям ASTM и ISO:

• ASTM B241 / B241M: Общие технические условия на бесшовные и сварные алюминиевые трубы для строительных конструкций (аналог ГОСТ 18482 / 18475)
• ASTM B221 / B221M: Химический состав и механические свойства экструдированных труб из сплавов 6063-T5/T6 (аналог АД31Т1/Т5 по ГОСТ 4784) и 6061-T6 (аналог АД33Т6 по ГОСТ 4784)
• ASTM B308 / B308M: Стандарты стойкости к солевому туману для сплавов морского класса, таких как 5052 (аналог Амг2.5) и 5083 (аналог Амг5)
• ISO 209-1: Мировой стандарт допусков химического состава алюминия и его сплавов

Заводская документация и Сторонняя сертификация

Мы поставляем не просто продукцию, а полный пакет документов для прохождения аудитов владельцев и контролирующих органов:

• Протокол заводских испытаний (MTR): Прослеживаемость номера плавки, химический состав сплава и кривые испытаний на растяжение
• Сертификаты листинга UL / CSA: Содержат соответствующие спецификации, номера партий и коды безопасности
• Декларации RoHS / REACH: Гарантируют отсутствие запрещенных веществ в кабелепроводах и фитингах для экспорта в ЕС
• Отчеты об испытаниях на степень защиты IP55 / IP67: Сертификация степени защиты для гибких и герметичных серий
• COC и COA: Сертификат соответствия и Сертификат происхождения для таможенного оформления и проектной документации

Чтобы запросить образцы файлов или индивидуальный контрольный список соответствия, нажмите кнопку "Запросить сертификационные документы" ниже. Мы вышлем вам полный PDF-пакет в течение 24 часов.

Жесткий алюминиевый кабелепровод vs Жесткий стальной кабелепровод

При проектировании наружных магистральных линий, кабельных лотков химических заводов или подвесных стеллажей инженеры часто выбирают между легким весом с коррозионной стойкостью и максимальной механической прочностью. В таблице ниже приведены ключевые различия в характеристиках двух распространенных типов жестких металлических кабелепроводов, что поможет вам сделать быстрый выбор:

Для условий высокой влажности, солевого тумана или сред, чувствительных к электромагнитным помехам, при средних или низких механических нагрузках предпочтительнее алюминиевый кабелепровод.

Для установок, подверженных сильным ударам, или при экстремальных требованиях к прочности или огнестойкости, выбирайте стальной кабелепровод.

Сообщите нам ваши условия окружающей среды, требования к нагрузке и длину проводки — мы предоставим бесплатное решение из гибрида алюминия и стали и анализ ROI."

Часто задаваемые вопросы

Могут ли алюминиевые электротехнические кабелепроводы полностью заменить стальные?

В большинстве сценариев внутренней и наружной проводки (например, коммерческие здания, морские платформы, химические заводы) алюминиевые кабелепроводы соответствуют стандартам NEC и IEC по прочности, коррозионной стойкости и безопасности заземления. Для экстремальных механических нагрузок или глубокой прокладки в грунте мы рекомендуем армированный стальной кабелепровод или дополнительную механическую защиту.

Требуют ли алюминиевые кабелепроводы антикоррозийной обработки или покрытия?

Жесткие алюминиевые кабелепроводы и трубки EMT естественным образом образуют плотный оксидный слой, противостоящий атмосферной коррозии и солевому туману. Для кислых или щелочных сред выбирайте модели с анодированием или эпоксидным покрытием для достижения более 1000 часов стойкости в солевом тумане по ASTM B117.

Как предотвратить гальваническую коррозию между алюминием и медью?

Используйте разъемы из алюминиевых сплавов, перемычки заземления или устанавливайте изоляционные прокладки из нейлона/EPDM и пластиковые контргайки в местах соединения с разнородными металлами (например, медными проводами, металлическими коробками), чтобы разорвать электрическую цепь и остановить гальваническую коррозию.

Является ли заземление через алюминиевый кабелепровод безопасным и надежным?

Да. NEC признает алюминиевый кабелепровод в качестве заземляющего проводника оборудования (EGC). Алюминиевые кабелепроводы RMC, изготовленные в соответствии с UL 6A/ANSI C80.5, имеют внутреннее сопротивление ≤ 0.003 Ом/фут, что эквивалентно заземлению через медный или стальной кабелепровод — достаточно обеспечить металлический контакт на резьбе и использовать токопроводящую пасту.

Можно ли сгибать алюминиевые кабелепроводы стандартными стальными трубогибами?

Да. Алюминиевые трубки EMT (½″–2″) можно сгибать с помощью ручных или гидравлических трубогибов, при этом требуется всего 60% усилий, необходимых для стальных EMT. Для жестких алюминиевых кабелепроводов ≥ 1¼″ используйте электрические трубогибы с ЧПУ со специальными насадками для алюминия во избежание овализации или образования складок.

Каковы стандартные размеры? Доступна ли резка по индивидуальному заказу?

Стандартные торговые размеры варьируются от ½″ до 6″, фиксированная длина составляет 10 футов (3.05 м). Мы предлагаем резку по индивидуальному заказу от 2 до 20 футов, предварительно изогнутые колена, концы с резьбой или гладкие концы, а также соответствующие алюминиевые соединители, колена и протяжные коробки. Минимальный объем заказа: 100 футов на размер.

Вызывает ли алюминиевый кабелепровод термическое напряжение в жарких или солнечных условиях?

Коэффициент линейного расширения алюминия составляет 23 мкм/м·°C. При длине проводки более 30 м следуйте стандарту NEC 300.7(A) и используйте расширительные фитинги или L/R колена для поглощения смещения. Мы также поставляем скользящие муфты и регулируемые кронштейны.

Ваша продукция сертифицирована UL / CSA? Можете ли вы предоставить отчеты об испытаниях?

Да. Все продукты RMC/ARC внесены в реестр UL 6A и ANSI C80.5. Алюминиевые кабелепроводы EMT соответствуют UL 797A, а гибкие герметичные модели соответствуют UL 1 и UL 360. Каждая партия сопровождается отчетами о химическом составе, механических свойствах и температуре размягчения по Вика, отслеживаемыми по номерам партий литья.

Каковы сроки поставки и способ упаковки?

Стандартные размеры имеются на складе и отгружаются в течение 24–48 часов. Для больших диаметров (>2″) или оптовых заказов с анодированием срок поставки составляет 7–10 дней. Все концы труб снабжены цветными протекторами резьбы и связаны в пучки в соответствии с рекомендациями по доставке UL во избежание повреждений.

Какие аксессуары могут быть поставлены вместе с алюминиевыми кабелепроводами?

Мы поставляем соответствующие алюминиевые колена/соединители, герметичные фитинги, цинково-алюминиевые взрывозащищенные коробки, металлические кронштейны ZI-Strut® и изолирующие втулки, которые могут быть отправлены вместе для экономии на закупках у разных поставщиков и контейнерных расходах.
