Алюминиевая просечно-вытяжная сетка (ПВС) по ГОСТ 23118-2012 / ГОСТ 21631-76

Алюминиевый просечно-вытяжной лист (ПВЛ) — это тип металлической сетки, изготавливаемый путем одновременной просечки и растяжки цельного алюминиевого листа. В отличие от традиционных сварных или плетеных сеток, алюминиевый ПВЛ производится из цельного куска алюминия без швов и соединений, что делает его более прочным и надежным.

Он обладает отличным соотношением веса к прочности, превосходной коррозионной стойкостью, а также хорошими показателями вентиляции и светопроницаемости. Будь то архитектурные фасады, защитные кожухи оборудования, промышленные настилы, вентиляционные решетки, защитные барьеры или декоративные панели, алюминиевый просечно-вытяжной лист является экономичным, долговечным и настраиваемым решением.

Для удовлетворения различных условий эксплуатации и потребностей клиентов Chalco предлагает широкий ассортимент алюминиевых ПВЛ, включая стандартную ромбовидную сетку, декоративную сетку, усиленную промышленную сетку, сплющенные (flattened) и стандартные (raised) структуры с вариантами обработки поверхности, такими как анодирование, электрофоретическое покрытие, порошковая окраска и матирование.

Технические характеристики алюминиевого просечно-вытяжного листа

Виды алюминиевой просечно-вытяжной сетки

Стандартная просечно-вытяжная сетка (Raised)

Также известна как "выпуклая" сетка. Изготавливается с равномерными ромбовидными отверстиями и умеренным коэффициентом открытия. Широко применяется в промышленности и строительстве благодаря высокой прочности и долговечности. Часто используется в вентиляторах, ограждениях, платформах и т.д. Нажмите для просмотра таблицы размеров

Сплющенная просечно-вытяжная сетка (Flattened)

Этот тип получается путем дополнительной холодной прокатки стандартной сетки для придания ей плоской формы. Она обеспечивает более гладкую поверхность, сохраняя при этом прочность. Широко используется в декоре, отделке стен, ограждениях и защитных решетках для окон и дверей. Нажмите для просмотра таблицы размеров

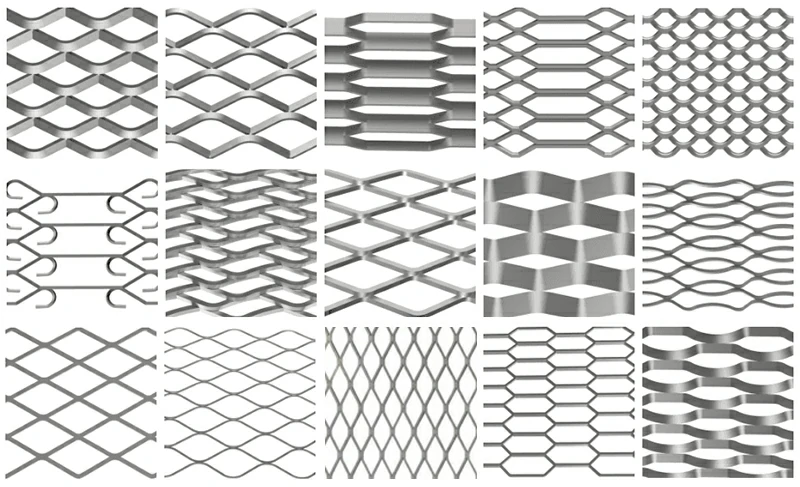

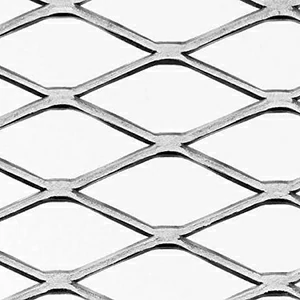

Типы ячеек сетки

Дополнительные варианты типов ячеек

+4

Разновидности продукции из алюминиевого ПВЛ

• Алюминиевая ромбовидная сетка

  Сплавы: 1100 (АД), 3003 (АМц), 5052 (АМг2.5) Толщина: 0.3 - 6мм Размер ячейки: 2x3 - 36x100мм Особенности: Популярный вид сетки с равномерными ромбовидными отверстиями и высоким коэффициентом открытия, обеспечивающий вентиляцию и освещение. Применяется в архитектурных фасадах, вентиляторах, заборах и платформах.

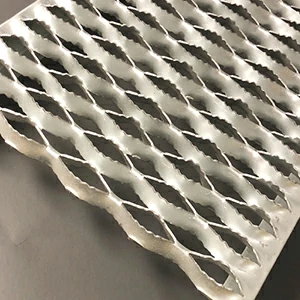

• Алюминиевый решетчатый настил ПВЛ

  Сплавы: 3003 (АМц), 6061 (АД33) Размер ячейки: 25.4 - 50.8мм (1" - 2") Толщина: 2.5 - 6.0мм Особенности: Изготавливается из более толстого алюминия с крупными ячейками, обеспечивая отличную несущую способность при сохранении дренажных свойств. Подходит для тяжелых условий эксплуатации: промышленных платформ, лестниц и коридоров.

• Декоративная просечно-вытяжная сетка

  Сплавы: 1100 (АД), 3003 (АМц) Размер ячейки: 7.6 - 38.1мм (0.3" - 1.5") Толщина: 0.8 - 2.0мм Особенности: Доступна в различных узорах (цветочные, волнообразные, геометрические), сочетает эстетику и функциональность. Идеальна для коммерческих пространств, фасадов, потолков и мебельных панелей.

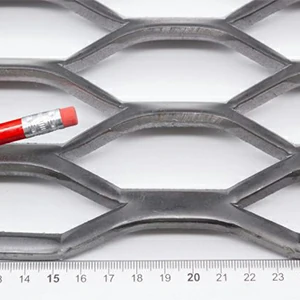

• Тяжелая просечно-вытяжная сетка

  Сплавы: 5052-H32 (АМг2.5-H32), 6061-T6 (АД33-T6) Размер ячейки: SWD 10-75 мм, LWD 25-150 мм Толщина: 3-6мм Особенности: Изготавливается из толстых материалов с узкими перемычками для максимальной жесткости. Предназначена для нагруженных и противоскользящих поверхностей, промышленных переходов и доков.

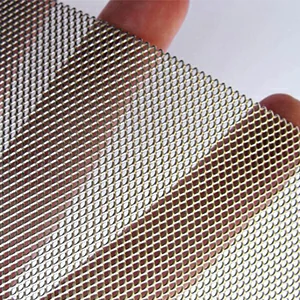

• Микросетка ПВЛ

  Сплавы: 1050 (АД0), 1060 (АД1), 1100 (АД), 3003 (АМц) Размер ячейки: 0.8x1, 1x1.5, 1x2, 1.5x2, 2x3, 2x4, 2.6x5, 3x4.5мм Толщина: 0.04 - 0.3мм Особенности: Сверхмалые отверстия (0.1 - 2мм). Используется для прецизионной фильтрации, экранирования, защиты от пыли электронных компонентов. Высокая точность и малый вес.

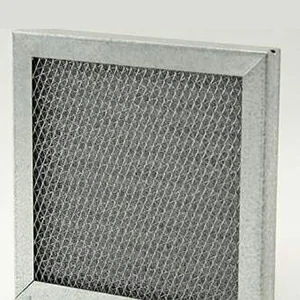

• Алюминиевый защитный экран ПВЛ

  Сплавы: 1050 (АД0), 1060 (АД1), 1100 (АД), 3003 (АМц) Размер ячейки: 0.5 - 5мм Толщина: 0.6 - 2.0мм Особенности: Применяется в системах вентиляции, воздушных фильтрах, колпаках дымоходов. Сочетает защиту от насекомых и вентиляцию. Стойкая к коррозии.

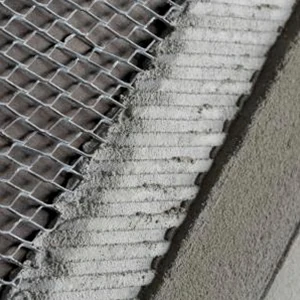

• Сетка ПВЛ под штукатурку (Лат)

  Сплавы: 1050 (АД0), 1060 (АД1), 1100 (АД), 3003 (АМц) Размер ячейки: SWD 7.6 - 19мм, LWD 14 - 19мм Толщина: 0.4 - 1.0мм Особенности: Легкая и прочная основа для штукатурки, гипса и огнестойких покрытий. Равномерная структура обеспечивает отличную адгезию. Используется для стен, потолков и колонн.

Формы поставки алюминиевого ПВЛ

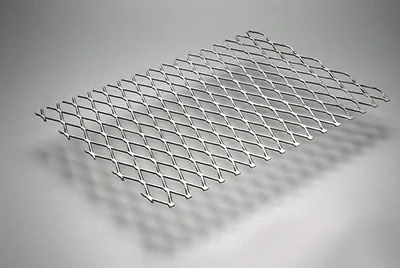

Алюминиевый просечно-вытяжной лист

Толщина: 0.5 - 6мм

Размеры: 1219 × 2438мм, 914 × 1829мм

Особенности: Поставляется в стандартных листах, удобных для резки, гибки и монтажа.

Применение: Перегородки, декоративные панели, защита оборудования, настилы.

Алюминиевый ПВЛ в рулонах

Толщина: 0.5 - 3мм

Ширина: 500 - 1500мм

Особенности: Поставляется в рулонах длиной до десятков метров, подходит для непрерывного монтажа на больших площадях.

Применение: Системы фасадных стен, ограждения складов, вентиляция воздуховодов, жировые фильтры.

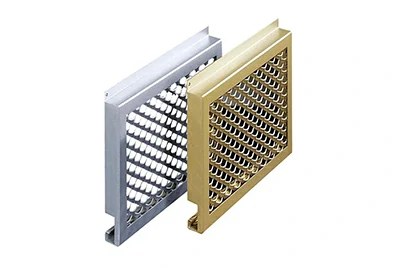

Панели из алюминиевого ПВЛ

Размеры: 600×1200мм, 800×2000мм

Сплавы сетки: 1100 (АД), 3003 (АМц)

Материал рамы: Алюминий, сталь

Особенности: Сетка ПВЛ, вставленная в алюминиевую или стальную раму для быстрого монтажа.

Применение: Фасадные панели, элементы навесных стен, перегородки...

Популярные размеры алюминиевого ПВЛ

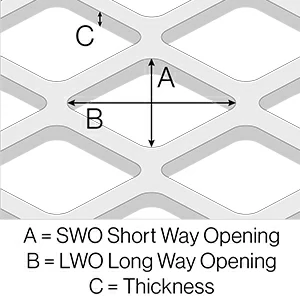

Формат размеров просечно-вытяжной сетки

Размеры ниже указаны в стандарте: SWO x LWO x T x SW

Например: 3.20x5.00x1.50x0.70

•

  Расшифровка аббревиатур: +2 • SWO = Малый просвет отверстия • LWO = Большой просвет отверстия • T = Толщина листа • SW = Ширина перемычки

Популярные размеры

0.67x1.00x0.15x0.20

0.92x1.50x0.22x0.15

4.59x6.50x1.40x0.70

3.2x5x1.5x0.7

3.2x5x1.2x0.7

5.4x10.38x1.21x0.64

3.56x6.86x1.27x0.89

4.83x13.97x1.8x0.89

16.93x38.1x1.31x1.5

17.78x40.64x4.04x3.0

22.58x50.8x3.12x3.0

25.4x60.96x1.58x4.7

Области применения алюминиевого ПВЛ

Архитектура и декор

Алюминиевый ПВЛ широко применяется в архитектурных решениях, обеспечивая конструкционную прочность и эстетику. Идеально подходит для фасадов, интерьерных перегородок, потолков и систем солнцезащиты.

Рекомендуемые продукты

Типовые области применения

• Фасады зданий и системы навесных стен
• Потолочные панели, перегородки, отделка лестниц
• Витрины магазинов, выставочные стенды, ограждения

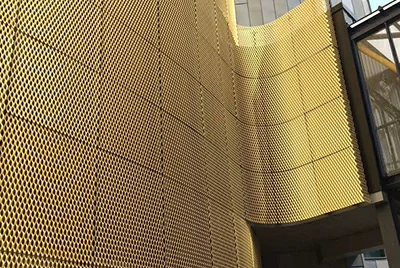

Алюминиевая сетка для наружных стен

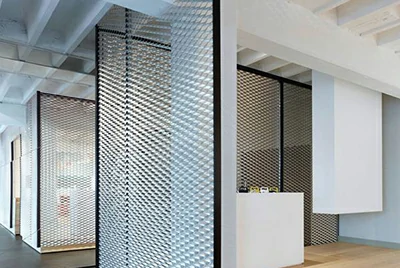

Алюминиевая сетка для внутренних перегородок

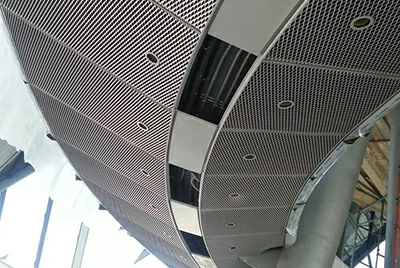

Алюминиевая сетка для потолков

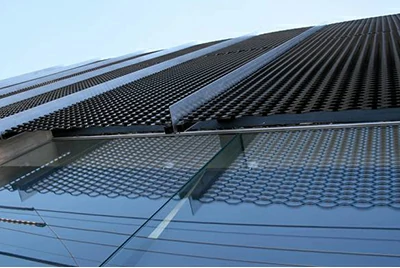

Алюминиевая сетка для солнцезащиты

Промышленность и механика

В машиностроении и тяжелой промышленности алюминиевый ПВЛ ценится за прочность: используется для настилов, кожухов оборудования и вентиляционных панелей.

Рекомендуемые продукты

Типовые области применения

• Защитные кожухи станков, вентиляция серверных
• Промышленные платформы, мостики, ступени с антискольжением
• Электрошкафы, крышки систем охлаждения

Алюминиевая сетка для мостиков

Защитный кожух оборудования

Безопасность и ограждения

Там, где требуется изоляция и защита, алюминиевый ПВЛ незаменим благодаря цельной структуре, коррозионной стойкости и простоте обработки.

Рекомендуемые продукты

Типовые области применения

• Заводские заборы, периметральные ограждения, решетки на окна
• Кожухи кондиционеров, противокражные решетки, складские перегородки

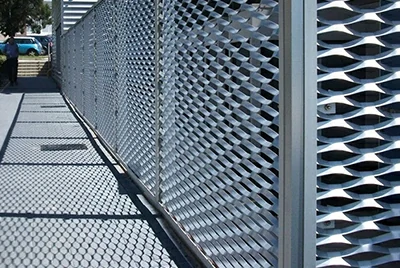

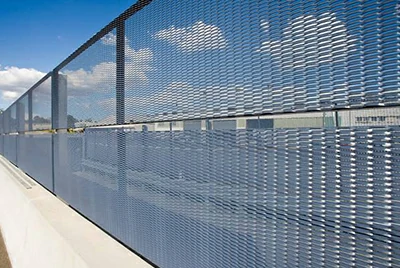

Алюминиевая сетка для ограждения периметра

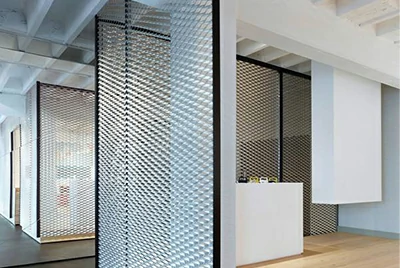

Алюминиевая сетка для архитектурных перегородок

Вентиляция и фильтрация

Алюминиевый ПВЛ обеспечивает свободный поток воздуха и может служить фильтром предварительной очистки от пыли и жира.

Рекомендуемые продукты

Типовые области применения

• Жалюзийные решетки HVAC, крышки фильтров, колпаки дымоходов
• Вентиляция и ЭМС-экранирование для электроники
• Сетки от насекомых, кухонные жироулавливающие фильтры

Алюминиевая сетка для колпаков дымоходов

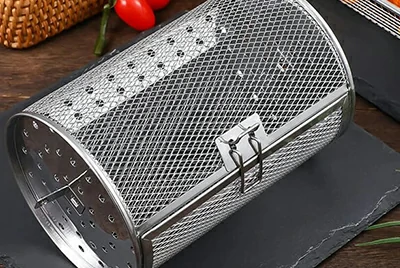

Крышка фильтра

Транспорт и инфраструктура

В инфраструктурных проектах алюминиевый ПВЛ обеспечивает легкость при высокой несущей способности и стойкости к погодным условиям.

Рекомендуемые продукты

Типовые области применения

• Пешеходные мосты, ступени, платформы обслуживания в аэропортах
• Доки, строительные леса, противоскользящие рампы
• Вентиляция метро, дорожные защитные ограждения

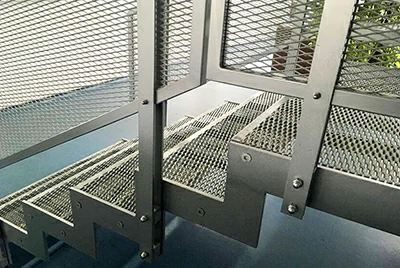

Пешеходная ступень

Противоскользящий пандус

Преимущества просечно-вытяжной сетки из алюминия

Алюминиевая просечно-вытяжная сетка обладает рядом выдающихся свойств, что делает ее подходящей для архитектурного, промышленного и декоративного применения:

1. Сплошная структура: Изготавливается из цельного листа без сварки и швов, что обеспечивает стабильную прочность.

2. Безотходное производство: В процессе растяжения не образуется лом, что позволяет достичь почти 100% использования материала и снизить производственные затраты.

3. Легкость и высокая прочность: Легче цельных листов того же размера при сохранении или повышении прочности — обеспечивает превосходное соотношение прочности к весу.

4. Противоскользящая поверхность: Выступающие ребра обеспечивают естественное сцепление, что идеально подходит для лестниц, дорожек и зон, где важна безопасность.

5. Отличная фильтрация и светопропускание: Равномерные отверстия сетки позволяют свободно проходить воздуху, свету и жидкостям, задерживая при этом крупные частицы — идеально для эффективной вентиляции и фильтрации.

6. Высокая жесткость: Цельная структура сетки обеспечивает высокое сопротивление изгибу и сжатию, гарантируя превосходную стабильность нагрузки.

7. Хорошая проводимость: Непрерывные металлические пути обеспечивают эффективную электропроводность — подходит для экранирования и рассеивания тепла в электротехнических приложениях.

8. Декоративная привлекательность: Доступна в различных вариантах рисунка сетки и отделки поверхности (например, анодирование, порошковое окрашивание) для эстетического и функционального использования.

9. Коррозийная стойкость: Натуральный алюминий или поверхности с покрытием обеспечивают отличную стойкость к окислению и коррозии в наружных и агрессивных средах.

10. Экологичность и возможность вторичной переработки: 100% перерабатываемый материал с низкоуглеродным производством, поддерживающий цели устойчивого развития.

Процесс производства алюминиевой просечно-вытяжной сетки Chalco

Алюминиевая просечно-вытяжная сетка изготавливается с помощью комплексного процесса «просечки и растяжки», который превращает одиночный алюминиевый лист или рулон в сетчатую структуру без сварки и трещин. Этот метод обеспечивает чрезвычайно высокое использование материала практически без отходов. Подробный процесс включает:

Подготовка сырья

Выбор алюминиевых листов или рулонов, соответствующих стандартам ASTM B209 / EN 485 (обычно используемые сплавы: серии 1000 (ГОСТ 1xxx, например, АД0, АД1) и 3000 (ГОСТ 3xxx, например, АМц)), гарантируя, что химический состав и механические свойства соответствуют требованиям к расширению.

Просечка

Алюминиевый рулон подается в просечную машину, где лезвия разрезают его на заданную ширину. Создаются равномерные зазоры разрезов, подготавливая материал к процессу расширения.

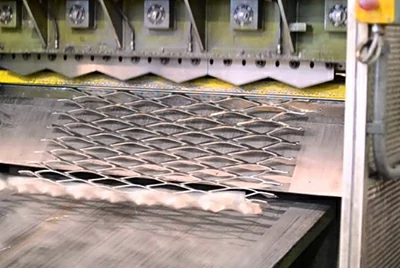

Растяжка и расширение

Просеченные алюминиевые полосы поступают в расширитель. Верхние и нижние лезвия поочередно прорезают и растягивают материал, формируя ромбовидные или другие по форме отверстия сетки за один шаг. Результатом является бесшовная сетка с отличной прочностью и непрерывностью — без необходимости сварки или соединений.

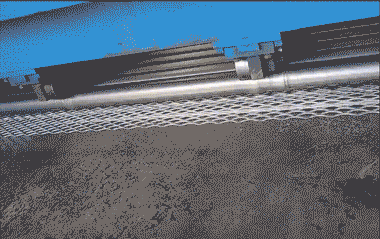

Правка (сплющивание)

Для применений, требующих гладкой поверхности, используется стан холодной прокатки для выравнивания поднятых ребер, производя сплющенную просечно-вытяжную сетку с ровной плоской поверхностью.

Финишная отделка

В зависимости от потребностей проекта применяются варианты отделки поверхности, такие как анодирование, порошковое окрашивание или покрытие ПВДФ (PVDF), для повышения коррозийной стойкости, атмосферостойкости и улучшения декоративного вида.

Инспекция и упаковка

Каждый лист сетки проверяется на соответствие размерам, площади открытого пространства и толщине. После проверки качества изделия обрезаются, упаковываются (в виде листов или рулонов) и отгружаются с протоколом инспекции.

Этот эффективный и экологичный процесс обеспечивает стабильную структуру, отличный воздушный поток, высокую несущую способность и гибкость в дизайне рисунка сетки.

Варианты отделки поверхности и возможности изготовления

Для соответствия различным экологическим и эстетическим требованиям Chalco предлагает несколько вариантов отделки поверхности и услуг по обработке алюминиевой просечно-вытяжной сетки, сочетая эксплуатационные характеристики с визуальной привлекательностью в промышленном, архитектурном и декоративном секторах.

Варианты отделки поверхности

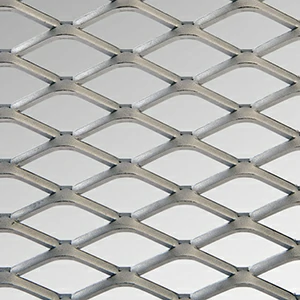

• Без отделки (Mill Finish)

  Естественный металлический блеск без обработки поверхности; подходит для промышленного использования, где внешний вид не является приоритетом.

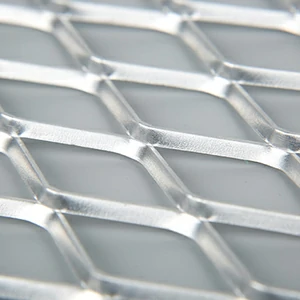

• Анодирование

  Повышает твердость поверхности и коррозийную стойкость алюминиевой просечно-вытяжной сетки. Широко используется для наружных стен, фасадов и уличных объектов. Доступно в серебряном, черном, золотом и других цветах.

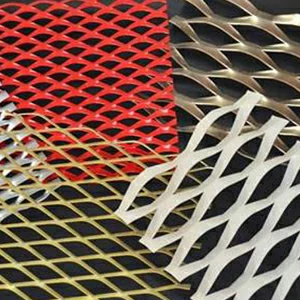

• Порошковое покрытие

  Обеспечивает равномерный цвет и отличную устойчивость к атмосферным воздействиям. Идеально подходит для декоративных фасадов, коммерческих интерьеров и мебели. Популярные цвета: черный, белый и серый.

Доступные цвета расширяемой алюминиевой сетки

Золотая расширяемая алюминиевая сетка

Серебряная расширяемая алюминиевая сетка

Черная расширяемая алюминиевая сетка

Красная расширяемая алюминиевая сетка

Желтая расширяемая алюминиевая сетка

Синяя расширяемая алюминиевая сетка

Отделка поверхности не только улучшает стойкость к коррозии и погодным условиям, но и повышает декоративную привлекательность или противоскользящие свойства — идеально для различных требований применения.

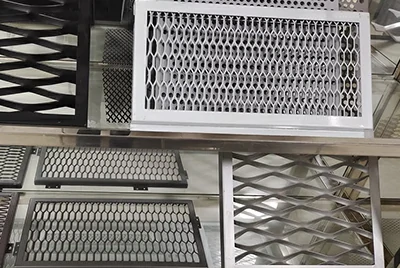

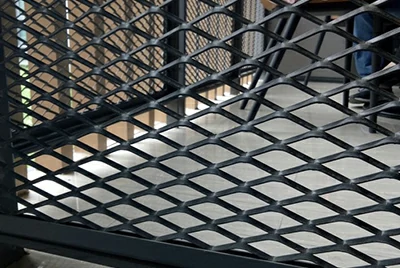

Услуги по изготовлению

Chalco предоставляет комплексные услуги по индивидуальной обработке, чтобы помочь клиентам сэкономить время и снизить затраты:

• Резка: Нарезка под необходимые размеры
• Окантовка: Укрепление краев и повышение безопасности
• Гибка: Адаптация сетки под требования монтажа или дизайна
• Сварка: Изготовление рам, кромок или соединение конструкций по мере необходимости
• Перфорация и штамповка: Соответствие сложным формам или функциональным требованиям

Мы поддерживаем услуги OEM/ODM по индивидуальному заказу, предлагая решения, адаптированные под ваши чертежи или спецификации проекта.

Почему стоит выбрать Chalco в качестве поставщика алюминиевой просечно-вытяжной сетки?

Будучи ведущим поставщиком алюминиевых решений в Китае, Chalco предлагает полностью интегрированную производственную цепочку для алюминиевой просечно-вытяжной сетки — от сырья из сплавов (серии 1000–8000 (ГОСТ 1xxx–8xxx)) и прокатки алюминиевых рулонов/плит до расширения сетки и глубокой переработки. Наши ключевые преимущества:

Надежное оборудование и передовые процессы

• Множество автоматических станков для производства просечно-вытяжной сетки поддерживают индивидуальное производство с различными типами ячеек и спецификациями.
• Совместимость как с рулонным, так и с листовым форматом, охватывающая широкий диапазон толщин от 0.3 мм до 6 мм.
• Возможность непрерывного производства для удовлетворения потребностей крупномасштабных проектов.

Комплексные возможности обработки

• Профилирование, высокопроизводительная штамповка и услуги точной резки.
• Плазменная и проволочная резка для получения точных размеров и чистых кромок.
• Гибка на ЧПУ, точечная сварка и сверление для сложных конструкций.
• Разработка пресс-форм CAD/CAM для индивидуальных рисунков и специальных дизайнов.

Команда экспертов и инженерная поддержка

• Команда опытных инженеров по пресс-формам обеспечивает быстрое прототипирование.
• Полный цикл технических консультаций и руководство на месте.
• Отраслевые рекомендации помогают клиентам оптимизировать выбор и снизить затраты.

Подробная таблица спецификаций алюминиевой просечно-вытяжной сетки

Таблица размеров стандартной просечно-вытяжной сетки

Таблица размеров сплющенной просечно-вытяжной сетки

Часто задаваемые вопросы (FAQ)

Насколько эффективна алюминиевая просечно-вытяжная сетка в фильтрации и вентиляции?

При открытой площади до 80% она балансирует потребности в воздушном потоке и фильтрации. Микросетка с апертурами 0.1–2.0 мм может служить основным фильтром, эффективно улавливая частицы размером более 5 мкм.

Chalco также предлагает комплектные узлы фильтрующей сетки с пятислойной композитной структурой:

• Внешний слой (1 слой жесткой сетки): Защищает внутреннюю микросетку и противостоит ударам для повышения долговечности.
• Средний слой (3 слоя микросетки): Отверстия до 0.3 мм для многоуровневой фильтрации частиц различного размера, подходит как для воздуха, так и для жидкостей.
• Внутренний слой (1 слой жесткой сетки): Обеспечивает вторичную защиту, продлевает срок службы и облегчает чистку и обслуживание.

Эта пятислойная конструкция не только улучшает эффективность фильтрации и вентиляции, но и повышает ударопрочность и срок службы изделия, что идеально подходит для систем ОВКВ (HVAC), коммерческих вентиляционных отверстий, дымоходов, кожухов для защиты от насекомых/пыли и кухонных вытяжек, требующих длительной эксплуатации.

Почему алюминиевая просечно-вытяжная сетка прочнее перфорированных листов или проволочной сетки?

Алюминиевая просечно-вытяжная сетка изготавливается методом просечки и растяжки, который сохраняет непрерывность металла без сварки, что дает ей превосходную прочность на разрыв и сжатие по сравнению с перфорированным или тканым металлом аналогичного веса.

Как процесс расширения экономит материал и снижает стоимость?

Резка и растяжка выполняются одновременно, практически не образуя лома. После расширения площадь выхода может быть более чем в три раза больше площади исходного листа, что значительно повышает коэффициент использования материала и экономическую эффективность.

Можно ли настроить формы и размеры отверстий для проектов?

Да. Chalco поддерживает изготовление индивидуальных форм ячеек (ромбовидные, квадратные, шестиугольные, рыбья чешуя и т. д.) и размеров (SWO ≤ LWO ≤ T ≤ SW) для удовлетворения самых разных потребностей — от декоративных целей до промышленного использования под нагрузкой.

Каков минимальный объем заказа (MOQ) и время выполнения заказа?

Для стандартных спецификаций минимальный объем заказа составляет всего 100 кв. м. Срок выполнения заказа обычно составляет 2–3 недели, в то время как индивидуальные проекты могут занять 4–6 недель. График гибкий и зависит от потребностей проекта.

Как обеспечивается коррозийная стойкость на открытом воздухе?

Алюминий по своей природе обладает высокой стойкостью к окислению. В сочетании с такими вариантами отделки поверхности, как анодирование, порошковое покрытие или покрытие ПВДФ (PVDF), он надежно работает даже в прибрежных или промышленных средах.

Сложно ли устанавливать и обрабатывать алюминиевую просечно-вытяжную сетку?

Нет. Ее можно обрабатывать стандартными инструментами для металла, такими как ножницы, гибочные станки и сварочные аппараты. Монтаж прост, с использованием сварки или болтового крепления в раму, что упрощает операции на объекте и сокращает сроки строительства.

Какую нагрузку может выдержать алюминиевая просечно-вытяжная сетка?

Грузоподъемность зависит от толщины (T) и ширины перемычки (SW). Например, тяжелая сетка толщиной 3.0 мм может выдержать более 500 кг статической нагрузки на квадратный метр. Для конкретных целей рекомендуется инженерная проверка (проверка соответствия стандартам ГОСТ для нагрузок).
