Алюминиевый фланец

Алюминиевые фланцы широко используются в трубопроводной арматуре и промышленном производстве для соединения труб, клапанов, насосов и оборудования. По сравнению со стальными аналогами, алюминиевые фланцы обладают малым весом, коррозионной стойкостью и простотой механической обработки, обеспечивая надежную герметизацию, безопасность и долгосрочную эффективность. Благодаря передовым технологиям ковки и обработки на станках с ЧПУ, Chalco производит и настраивает полный спектр решений для алюминиевых фланцев, соответствующих мировым отраслевым стандартам.

Наш ассортимент продукции охватывает несколько типов алюминиевых фланцев, включая трубопроводные фланцы, фланцы для воздуховодов, структурные фланцы и фланцы большого диаметра до 5–7 метров. Эти варианты позволяют нам поддерживать разнообразные проекты: от систем вентиляции и кондиционирования (HVAC) до морской инженерии и тяжелого промышленного оборудования.

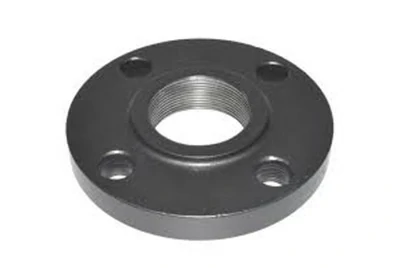

Популярные модели алюминиевых трубных фланцев Chalco

Алюминиевые трубные фланцы широко используются для соединения трубопроводов, клапанов, насосов и сосудов под давлением, обеспечивая надежную герметизацию и контроль потока. По сравнению со стальными фланцами, они имеют меньший вес, отличную коррозионную стойкость и более просты в установке. Chalco производит алюминиевые трубные фланцы из сплавов 6061 (АД33), 7075 (В95), 5083 (АМг5), 5086 (АМг4) и других, используя современные процессы ковки, механической обработки и анодирования в соответствии с ASME, EN, JIS и другими международными стандартами.

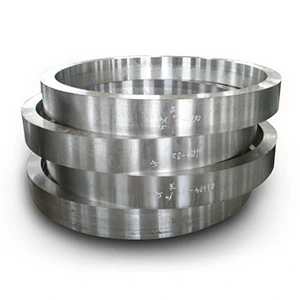

• Алюминиевые трубные фланцы большого диаметра

  Chalco поставляет алюминиевые фланцы большого диаметра до 7 метров для нефтехимических, морских и ветроэнергетических проектов. Благодаря тяжелой ковке, обработке на станках с ЧПУ и автоматизированной сварке мы обеспечиваем точные допуски, высокую прочность и надежную работу в суровых условиях.

  Запросить цену
• Алюминиевые свободные (накидные) фланцы

  Также называемые фланцами с соединением внахлест (lap joint), алюминиевые свободные фланцы работают с приварными бортами или отбортовками, позволяя вращать их для легкого выравнивания. Они упрощают сборку, предотвращают несовпадение болтов и подходят для коррозионных или часто разбираемых трубопроводов. Нажмите, чтобы просмотреть подробные [Параметры размеров].

  Запросить цену

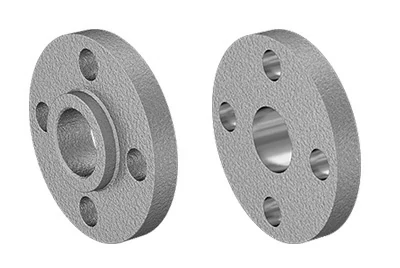

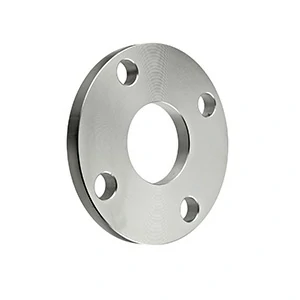

• Алюминиевые плоские приварные фланцы (Slip-On)

  Простые в установке и экономичные, алюминиевые фланцы Slip-On надеваются на трубу и привариваются с обеих сторон. Они широко применяются в системах низкого давления и низких температур, таких как воздуховоды, маслопроводы и водопроводы. Класс давления: 125. Нажмите, чтобы просмотреть подробные [Параметры размеров].

  Запросить цену

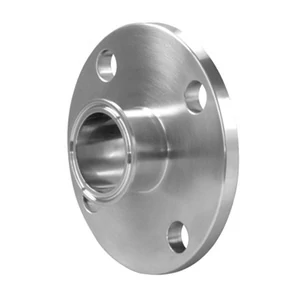

• Алюминиевые фланцы для сварки встык (Butt-Weld)

  Привариваемые встык к трубе, эти фланцы обеспечивают высокопрочные и герметичные соединения. Они подходят для применения при высоком давлении и высоких температурах в нефтегазовой, химической и морской отраслях. Класс давления: 125. Нажмите, чтобы просмотреть подробные [Параметры размеров].

  Запросить цену

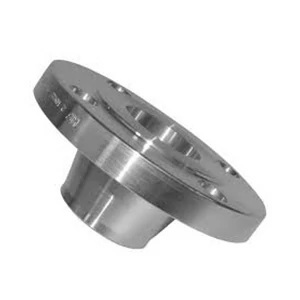

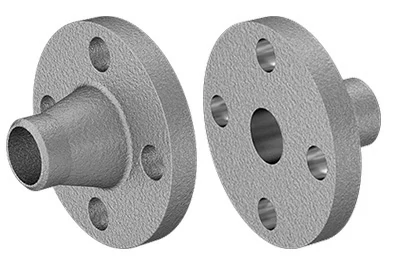

• Алюминиевые воротниковые фланцы (Welding Neck)

  Благодаря длинной конусообразной ступице (воротнику), эти фланцы снижают концентрацию напряжений в основании и обеспечивают надежное уплотнение в тяжелых условиях эксплуатации. Часто используются на нефтехимических заводах, электростанциях и в сосудах под давлением.

  Запросить цену
• Алюминиевые фланцы с впадиной под сварку (Socket Weld)

  В таких фланцах труба вставляется в отверстие и приваривается угловым швом, что создает высокопрочное герметичное соединение. Рекомендуются для трубопроводов малого диаметра с высоким давлением, где существует риск вибрации или усталости металла.

  Запросить цену

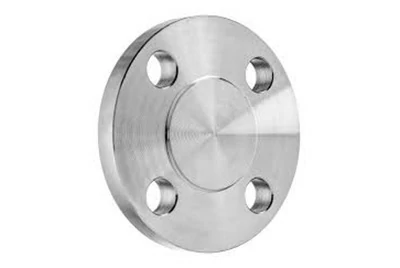

• Алюминиевые глухие фланцы (Blind)

  Алюминиевые глухие фланцы представляют собой сплошные диски, используемые для перекрытия или завершения трубопроводов, патрубков или резервуаров. Они широко применяются для изоляции систем, гидростатических испытаний и технического обслуживания, с возможностью индивидуального сверления под различные типы прокладок. Нажмите, чтобы просмотреть подробные [Параметры размеров].

  Запросить цену

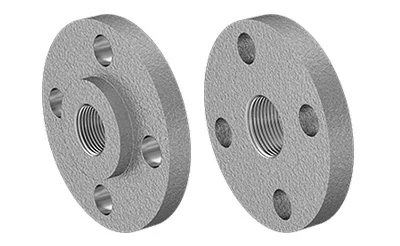

• Алюминиевые резьбовые фланцы

  Имея резьбовое отверстие, эти фланцы соединяются с трубами с наружной резьбой без использования сварки. Идеально подходят для трубопроводов малого диаметра с низким давлением, обеспечивая быструю сборку и разборку. Нажмите, чтобы просмотреть подробные [Параметры размеров].

  Запросить цену

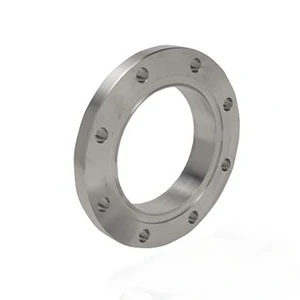

• Алюминиевые воротниковые кольца (Collar Flanges)

  Используемые вместе со свободными фланцами, алюминиевые воротниковые кольца привариваются или развальцовываются на концах труб. Они обладают отличной коррозионной стойкостью и подходят для химической, морской и морской воды, где требуется частая разборка и повторная сборка.

  Запросить цену

Алюминиевые фланцы для воздуховодов Chalco

Chalco поставляет алюминиевые фланцы для систем отопления, вентиляции и кондиционирования воздуха (HVAC). Легче оцинкованной стали, они обеспечивают коррозионную стойкость, простоту монтажа и надежную герметизацию. Наш ассортимент включает прямоугольные, круглые и спиральные фланцы для воздуховодов, совместимые с системами TDC, TDF и Duct Mate. Доступны стандартные размеры, такие как фланцы 4", 8", 12" и 150 мм, а также индивидуальные размеры.

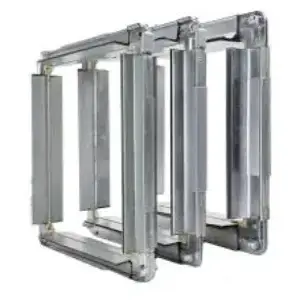

• Алюминиевые прямоугольные фланцы для воздуховодов

  Эти фланцы, предназначенные для квадратных и прямоугольных воздуховодов, обеспечивают жесткое соединение рамы и высокую воздухонепроницаемость. Прямоугольные фланцы широко используются в коммерческих зданиях, на заводах и объектах общественной инфраструктуры, обеспечивая стабильную опору для крупных систем вентиляции.

  Запросить цену
• Алюминиевые круглые и спиральные фланцы

  Подходящие для круглых и спирально-навивных воздуховодов, эти соединения гарантируют правильное выравнивание, низкую вибрацию и минимальную утечку воздуха. Они идеально подходят для систем высокоскоростного воздушного потока, таких как чистые помещения, больницы и промышленные цеха.

  Запросить цену

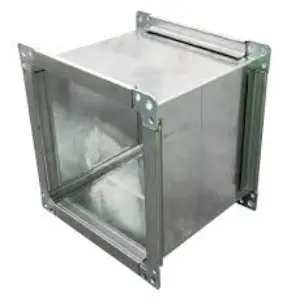

• Алюминиевые фланцы систем TDC / TDF

  Системы TDC и TDF являются стандартизированными фланцевыми рамами для прямоугольных воздуховодов. Эти алюминиевые фланцы обеспечивают быструю сборку, стабильное уплотнение и надежные соединения, широко применяясь в современных проектах ОВиК для повышения эффективности модульного строительства.

  Запросить цену

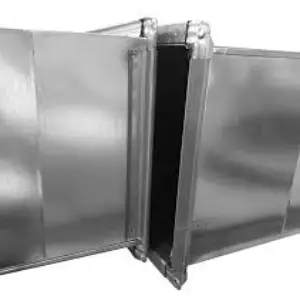

• Алюминиевые ответные фланцы и системы Duct Mate

  Ответные фланцы и системы Duct Mate позволяют выполнять быстрые болтовые соединения с отличной герметизацией. Они популярны при монтаже на объектах, реконструкции и техническом обслуживании, где важны гибкость и экономия времени.

  Запросить цену

Популярные модели алюминиевых опорных фланцев Chalco

Chalco поставляет полный ассортимент алюминиевых опорных фланцев для перил, ограждений, систем напольных покрытий и нестандартных конструкций. По сравнению со стальными опорными фланцами, алюминиевые обеспечивают меньший вес, отличную коррозионную стойкость и более легкую установку. Наш ассортимент включает настенные, напольные, заборные, резьбовые и приварные опорные фланцы, доступные в круглых, квадратных и индивидуальных размерах.

Алюминиевые настенные опорные фланцы

Предназначены для крепления поручней или перил к стенам, обеспечивая устойчивость и безопасность. Варианты включают круглые и смещенные настенные фланцы, подходящие для жилых, коммерческих и промышленных объектов.

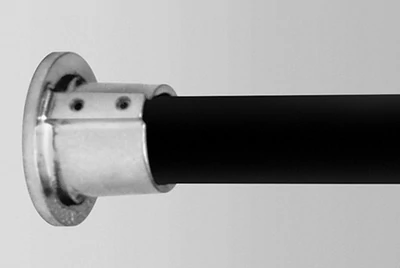

Круглый настенный фланец

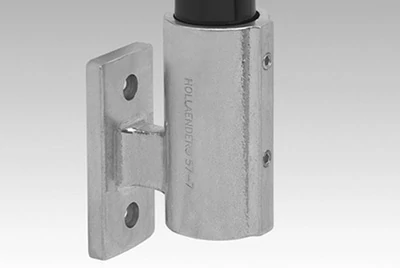

Смещенный настенный фланец

Алюминиевые напольные опорные фланцы

Используются для фиксации стоек перил или заборов к полу, обеспечивая вертикальную несущую поддержку. Популярными вариантами являются квадратные и прямоугольные напольные фланцы, широко используемые на балконах, лестницах и открытых террасах.

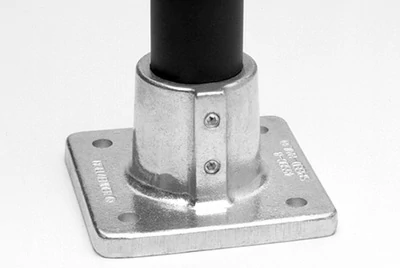

Квадратный напольный фланец

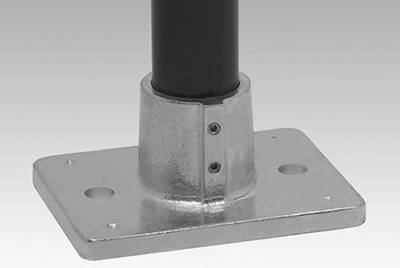

Прямоугольный напольный фланец

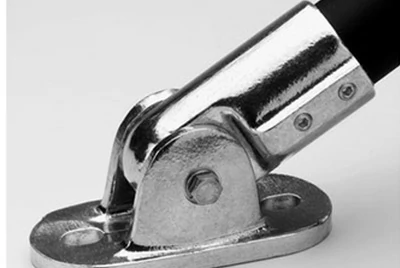

Алюминиевые заборные опорные фланцы

Специально разработаны для алюминиевых столбов ограждения, обеспечивая прочную конструктивную поддержку при простоте установки. Опции включают стандартные заборные фланцы и усиленные фланцы для тяжелых условий эксплуатации.

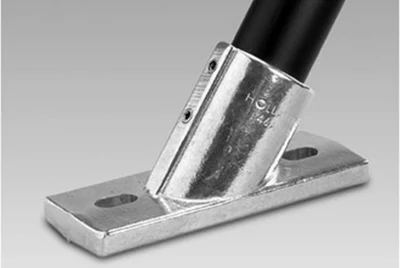

Заборный опорный фланец

Опорный фланец столба

Алюминиевые резьбовые и приварные опорные фланцы

Для специальных нужд сборки Chalco поставляет алюминиевые резьбовые и приварные опорные фланцы. Эти фланцы подходят для резервуаров, трубных соединений, нестандартных систем ограждений и промышленных трубопроводов, обеспечивая герметичность и долговечность.

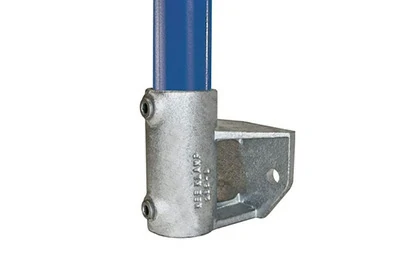

Резьбовой опорный фланец

Приварной опорный фланец

Галерея готовой продукции алюминиевых фланцев Chalco

Ниже представлен ассортимент готовых алюминиевых фланцев Chalco. От воротниковых и глухих фланцев до диафрагменных, свободных и фланцев специальной формы — мы предлагаем полный спектр решений для различных трубопроводных и конструкционных требований.

Воротниковый фланец

Длинный воротниковый фланец

Очковые заглушки

Фланцы под сварку враструб

Диафрагменные фланцы

Свободные фланцы (Lap Joint)

Квадратные фланцы

Фланцы типа RTJ

Фланцы-расширители

Переходные фланцы

Фланцы «выступ-впадина»

Фланец Weldolet

Фланец Nipolet

Прижимные фланцы

Фланцевые проставки

Поворотные лопаточные заглушки

Плоский фланец

Высокий глухой фланец

Поворотный фланец

Выхлопные фланцы

Фланец с проволочным уплотнением

Запросить цену

Характеристики и стандарты алюминиевых фланцев

Chalco поставляет алюминиевые фланцы из широкого спектра сплавов, различных размеров и типов соединений, отвечающих международным стандартам трубопроводной техники, ОВиК и строительного проектирования. Наши фланцы доступны для труб, воздуховодов и монтажа оснований, обеспечивая надежную работу в различных отраслях промышленности.

Алюминиевые сплавы: 7075 (В95), 6061 (АД33), 5086 (АМг4), 5083 (АМг5), 3003 (АМц), 1100 (АД) Другие материалы, такие как титановые, нержавеющие или никелевые фланцы, также доступны по запросу.

Номинальные размеры труб: от NPS 1/2” до NPS 48” (от DN15 до DN1200), а также индивидуальные размеры для воздуховодов и опорных фланцев.

Типы исполнения уплотнительных поверхностей: Плоская (FF), С соединительным выступом (RF), Под линзовое уплотнение (RTJ), Концентрическая насечка, Спиральная насечка

Обработка поверхности: Стандартная отделка, гладкая поверхность, спиральная насечка, концентрическая насечка, анодирование [Подробнее]

Поддерживаемые стандарты:

• ASME: B16.5, B16.47 тип A/B, ANSI/ASME B16.1
• Европейские: EN 1092-1, DIN 2633, UNI
• Японские: JIS B2220
• Российские: ГОСТ 12820 / 12821-80 (заменен на ГОСТ 33259-2015)
• Корейские: KS 1503
• Южноафриканские: SANS/SABS

Запросить цену

Производственные и технологические возможности Chalco

Кованые алюминиевые фланцы

Изготовленные при высокой температуре и давлении, кованые алюминиевые фланцы отличаются плотной структурой зерна, превосходной механической прочностью и отличной усталостной стойкостью. Подходят для сред с высоким давлением и температурой в нефтегазовой, морской и химической промышленности.

• Тяжелые ковочные прессы мощностью до XXXX тонн обеспечивают целостность фланцев большого диаметра.
• Варианты термообработки (T6, T651 и др.) оптимизируют прочность и вязкость.

Литые алюминиевые фланцы

Литые фланцы позволяют получать сложные формы и экономически эффективны в производстве. Несмотря на меньшую прочность по сравнению с коваными типами, они идеально подходят для систем ОВиК, трубопроводов низкого давления и структурных соединений.

• Высокоточные формы для литья гарантируют гладкость поверхности и точность размеров.
• Строгая система контроля качества обеспечивает соответствие стандартам EN и ASTM.

Фланцы, обработанные на станках / вырезанные из плит

Алюминиевые фланцы, обработанные на ЧПУ, вырезаются из листового или пруткового проката, что обеспечивает быструю доставку и высокую точность размеров. Лучше всего подходят для нестандартных проектов малого и среднего размера.

• Оснащение многоосевыми токарными и фрезерными центрами с ЧПУ для прецизионного сверления и торцовки.
• Гибкое производство для разовых прототипов или серийных партий.

Катаные алюминиевые фланцы

Катанные фланцы формируются путем прокатки листа в кольцевые секции с последующей сваркой и механической обработкой. Этот процесс позволяет производить фланцы большого диаметра от 5 до 7 метров для морских объектов, ветроэнергетики и тяжелого оборудования.

Опираясь на передовые технологии ковки, литья, обработки и прокатки, Chalco поставляет алюминиевые фланцы, сочетающие в себе высокую прочность, точные допуски и надежную работу для различных отраслей промышленности. Свяжитесь с нами сегодня для получения технической поддержки или запроса индивидуального предложения.

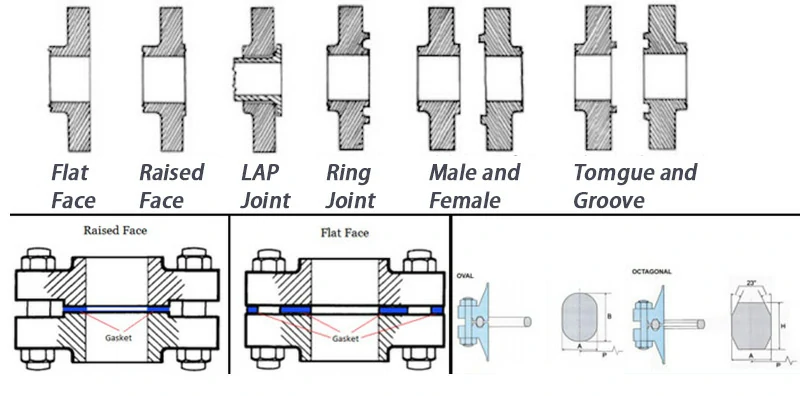

Типы исполнений уплотнительных поверхностей фланцев Chalco

Фланец с соединительным выступом (RF)

Фланцы с выступом (Raised Face) легко узнаваемы, так как поверхность под прокладку находится выше линии болтов фланца. Они совместимы с широким спектром прокладок: от плоских до полуметаллических и металлических (например, спирально-навитых), как кольцевых, так и полнопрофильных.

Плоский фланец (FF)

Контактная поверхность плоского фланца (Flat Face) находится на той же высоте, что и линия болтов. Между двумя такими фланцами используется полнопрофильная прокладка, обычно из мягкого материала. Согласно ASME B31.3, плоский фланец никогда не должен сопрягаться с фланцем с выступом, так как такое соединение неизбежно даст течь.

Фланец под линзовое уплотнение (RTJ)

Фланцы типа RTJ используются, когда требуется уплотнение «металл-металл» (условия высокого давления и температур выше 700/800 °C). Они имеют кольцевую канавку, в которую вкладывается металлическая прокладка овального или восьмиугольного сечения. Могут использоваться прокладки различных стилей (R, RX, BX) и профилей.

Свободный фланец (Lap Joint)

У этих фланцев плоские поверхности, которые не участвуют в герметизации напрямую, а лишь прижимают заднюю часть приварного борта (stub end). Уплотнительная поверхность находится на самом борте и может быть плоской или выпуклой.

Фланец шип-паз (T and G)

Два фланца типа «шип-паз» идеально подходят друг к другу: один имеет выступающее кольцо (шип), другой — соответствующую канавку (паз). Шип входит в паз и герметизирует соединение.

Фланцы выступ-впадина (M and F)

Подобно фланцам шип-паз, исполнения «мама-папа» (male & female) также являются парными. Один фланец имеет область, выступающую над поверхностью (выступ), а другой — соответствующее углубление (впадину). Глубина впадины составляет 3/16 дюйма, высота выступа — 1/4 дюйма, обе поверхности гладко обработаны. Наружный диаметр впадины удерживает прокладку.

Обработка поверхности фланцев Chalco

Стандартная обработка (Stock Finish)

Спиральная насечка

Концентрическая насечка

Гладкая поверхность

Применение алюминиевых фланцев

• Нефтегазовая и нефтехимическая промышленность – используются на морских платформах и НПЗ, где критична стойкость к морской воде и химикатам при одновременном снижении веса конструкции.
• Судостроение и морская техника – идеально подходят для трубопроводов забортной воды, балластных систем и выхлопных систем, увеличивая срок службы в агрессивной морской среде.
• ОВиК и вентиляция – обеспечивают отличную герметичность, простоту монтажа и стабильность систем дымоудаления и чистых помещений.
• Строительство и архитектура – опорные фланцы применяются в перилах и ограждениях, обеспечивая легкие, но прочные соединения.
• Энергетика и ВИЭ – фланцы большого диаметра используются в башнях ветрогенераторов и трубопроводах электростанций, снижая общую нагрузку на конструкцию.
• Химическое оборудование – подходят для трубопроводов низкого давления и резервуаров на химических предприятиях благодаря высокой химической стойкости.

Справочная таблица складских размеров алюминиевых фланцев Chalco

				Алюминиевый свободный фланец
DN	d1	Тип	b		Поверхность	кг	Цена
10	17, 2	C	12		без покрытия	0, 196	по запросу
15	21, 3	C	12		без покрытия	0, 180	по запросу
15	21, 3	C	12		с покрытием	0, 180	по запросу
20	26, 9	C	12		без покрытия	0, 235	по запросу
20	26, 9	C	12		с покрытием	0, 240	по запросу
25	29, 0	A	12		без покрытия	0, 260	по запросу
25	29, 0	A	12		с покрытием	0, 280	по запросу
25	33, 7	C	12		без покрытия	0, 240	по запросу
25	33, 7	C	12		с покрытием	0, 260	по запросу
32	35, 0	A	16		без покрытия	0, 500	по запросу
32	35, 0	A	16		с покрытием	0, 560	по запросу
32	42, 4	C	16		без покрытия	0, 520	по запросу
32	42, 4	C	16		с покрытием	0, 524	по запросу
40	44, 0	A	16		без покрытия	0, 593	по запросу
40	44, 0	A	16		с покрытием	0, 600	по запросу
40	48, 3	C	16		без покрытия	0, 580	по запросу
40	48, 3	C	16		с покрытием	0, 580	по запросу
50	54, 0	A	16		без покрытия	0, 780	по запросу
50	54, 0	A	16		с покрытием	0, 760	по запросу
50	57, 0	B	16		без покрытия	0, 770	по запросу
50	57, 0	B	16		с покрытием	0, 770	по запросу
50	60, 3	C	16		без покрытия	0, 700	по запросу
50	60, 3	C	16		с покрытием	0, 690	по запросу
50	60, 3	D	18		без покрытия	0, 640	по запросу
65	70, 0	A	16		без покрытия	0, 860	по запросу
65	70, 0	A	16		с покрытием	0, 920	по запросу
65	76, 1	C	16		без покрытия	0, 850	по запросу
65	76, 1	C	16		с покрытием	0, 860	по запросу
65	76, 1	D	18		без покрытия	0, 797	по запросу
80	84, 0	A	18		без покрытия	1, 099	по запросу
80	84, 0	A	18		с покрытием	1, 100	по запросу
80	88, 9	C	18		без покрытия	1, 038	по запросу
80	88, 9	C	18		с покрытием	1, 060	по запросу
80	88, 9	D	20		без покрытия	0, 951	по запросу
100	104, 0	A	18		без покрытия	1, 247	по запросу
100	104, 0	A	18		с покрытием	1, 240	по запросу
100	108, 0	B	18		без покрытия	1, 240	по запросу
100	108, 0	B	18		с покрытием	1, 240	по запросу
100	114, 3	C	18		без покрытия	1, 180	по запросу
100	114, 3	C	18		с покрытием	1, 120	по запросу
100	114, 3	D	20		без покрытия	1, 014	по запросу
125	129, 0	A	18		без покрытия	1, 475	по запросу
125	129, 0	A	18		с покрытием	1, 540	по запросу
125	133, 0	B	18		без покрытия	1, 650	по запросу
125	133, 0	B	18		с покрытием	1, 650	по запросу
125	139, 7	C	18		без покрытия	1, 430	по запросу
125	139, 7	C	18		с покрытием	1, 439	по запросу
125	139, 7	D	22		без покрытия	1, 538	по запросу
150	154, 0	A	18		без покрытия	1, 874	по запросу
150	154, 0	A	18		с покрытием	1, 920	по запросу
150	159, 0	B	18		без покрытия	1, 870	по запросу
150	159, 0	B	18		с покрытием	1, 870	по запросу
150	168, 3	C	18		без покрытия	1, 700	по запросу
150	168, 3	C	18		с покрытием	1, 680	по запросу
150	168, 3	D	22		без покрытия	2, 054	по запросу
200	204, 0	A	20		без покрытия	2, 660	по запросу
200	204, 0	A	20		с покрытием	2, 680	по запросу
200	219, 1	C	20		без покрытия	2, 486	по запросу
200	219, 1	C	20		с покрытием	2, 420	по запросу
200	219, 1	D	24		без покрытия	2, 216	по запросу
250	254, 0	A	22		без покрытия	3, 570	по запросу
250	254, 0	A	22		с покрытием	3, 298	по запросу
250	267, 0	B	22		без покрытия	3, 300	по запросу
250	267, 0	B	22		с покрытием	3, 300	по запросу
250	273, 0	C	22		без покрытия	3, 240	по запросу
250	273, 0	C	22		с покрытием	3, 220	по запросу
250	273, 0	D	26		без покрытия	3, 480	по запросу
300	304, 0	A	22		без покрытия	4, 240	по запросу
300	304, 0	A	22		с покрытием	3, 700	по запросу
300	323, 9	C	22		без покрытия	3, 720	по запросу
300	323, 9	C	22		с покрытием	3, 680	по запросу
300	323, 9	D	26		без покрытия	3, 380	по запросу
350	355, 6	A/C	22		без покрытия	5, 100	по запросу
350	355, 6	A/C	22		с покрытием	5, 200	по запросу
350	368, 0	B	22		без покрытия	4, 200	по запросу
350	368, 0	B	22		с покрытием	4, 100	по запросу
400	406, 4	A/C	25		без покрытия	7, 200	по запросу
400	406, 4	A/C	25		с покрытием	7, 120	по запросу
400	419, 0	B	25		без покрытия	5, 400	по запросу
450	457, 2	A/C	25		без покрытия	8, 800	по запросу
500	508, 0	A/C	28		без покрытия	11, 300	по запросу
500	508, 0	A/C	28		с покрытием	11, 400	по запросу
600	609, 6	A/C	32		без покрытия	18, 600	по запросу
600	609, 6	A/C	32		с покрытием	19, 100	по запросу
450	457, 2	Кондиционирование	25		с покрытием	0	по запросу
450	457.2	Кондиционирование	25		без покрытия	7, 300	по запросу
500	508.0	Кондиционирование	28		без покрытия	9, 320	по запросу
500	508.0	Кондиционирование	28		с покрытием	0	по запросу
600	609.6	Кондиционирование	30		без покрытия	12, 130	по запросу
600	609.6	Кондиционирование	30		с покрытием	14, 500	по запросу
700	711.2	Кондиционирование	40		без покрытия	21, 000	по запросу
700	711.2	Кондиционирование	40		с покрытием	0	по запросу
800	812.8	Кондиционирование	44		без покрытия	29, 200	по запросу
800	812.8	Кондиционирование	44		с покрытием	30, 000	по запросу
900	914.4	Кондиционирование	44		без покрытия	37, 000	по запросу
900	914.4	Кондиционирование	44		с покрытием	0	по запросу
1000	1016.0	Кондиционирование	44		без покрытия	43, 000	по запросу
1000	1016.0	Кондиционирование	44		с покрытием	0	по запросу
1200	1232.0	Кондиционирование	60		без покрытия	75, 000	по запросу

Нажмите, чтобы увидеть все

				Плоские приварные фланцы (Slip-on)
Размер трубы	Наружный диаметр фланца	Диаметр болта	Диаметр		Кол-во	Диам. болтовой окружности	Макс. давление
1/2	3 1/2"	1/2"	5/8"		4	2 3/8"	150 psi @ 72° F
3/4	3 7/8"	1/2"	5/8"		4	2 3/4"	150 psi @ 72° F
1	4 1/4"	1/2"	5/8"		4	3 1/8"	150 psi @ 72° F
1 1/4	4 5/8"	1/2"	5/8"		4	3 1/2"	150 psi @ 72° F
1 1/2	5"	1/2"	5/8"		4	3 7/8"	150 psi @ 72° F
2	6"	5/8"	3/4"		4	4 3/4"	150 psi @ 72° F
2 1/2	7"	5/8"	3/4"		4	5 1/2"	150 psi @ 72° F
3	7 1/2"	5/8"	3/4"		4	6"	150 psi @ 72° F
4	9"	5/8"	3/4"		8	7 1/2"	150 psi @ 72° F
6	11"	3/4"	7/8"		8	9 1/2"	150 psi @ 72° F
8	13 1/2"	3/4"	7/8"		8	11 3/4"	150 psi @ 72° F

				Фланцы воротниковые приварные (Butt-weld)
Размер трубы	Наружный диаметр фланца	Диаметр болта	Диаметр		Кол-во	Диам. болтовой окружности	Макс. давление
1/2	3 1/2"	1/2"	5/8"		4	2 3/8"	150 psi @ 72° F
3/4	3 7/8"	1/2"	5/8"		4	2 3/4"	150 psi @ 72° F
1	4 1/4"	1/2"	5/8"		4	3 1/8"	150 psi @ 72° F
1 1/2	5"	1/2"	5/8"		4	3 7/8"	150 psi @ 72° F
2 1/2	7"	5/8"	3/4"		4	5 1/2"	150 psi @ 72° F
3	7 1/2"	5/8"	3/4"		4	6"	150 psi @ 72° F
4	9"	5/8"	3/4"		8	7 1/2"	150 psi @ 72° F
6	11"	3/4"	7/8"		8	9 1/2"	150 psi @ 72° F

			Алюминиевый глухой фланец
Размер (дюйм)	Диаметр болтовой окружности (дюйм)	Диаметр отверстия под болт (дюйм)	Диаметр фланца (дюйм)	Толщина фланца (дюйм)	Количество отверстий под болты
1/2	2.38	0.63	3.5	0.44	4
3/4	2.75	0.63	3.88	0.5	4
1	3.13	0.63	4.25	0.56	4
1-1/4	3.5	0.63	4.63	0.63	4
1-1/2	3.88	0.63	5	0.69	4
2	4.75	0.75	6	0.75	4
2-1/2	5.5	0.75	7	0.88	4
3	6	0.75	7.5	0.94	4
3-1/2	7	0.75	8.5	0.94	8
4	7.5	0.75	9	0.94	8
5	8.5	0.88	10	0.94	8
6	9.5	0.88	11	1	8
8	11.75	0.88	13.5	1.13	8
10	14.25	1	16	1.19	12

				Алюминиевый резьбовой фланец для труб
Размер трубы	Наружный диаметр фланца	Диаметр болта	Диаметр		Кол-во	Диам. болтовой окружности	Макс. давление
1/2	3 1/2"	1/2"	5/8"		4	2 3/8"	150 psi @ 72° F
3/4	3 7/8"	1/2"	5/8"		4	2 3/4"	150 psi @ 72° F
1	4 1/4"	1/2"	5/8"		4	3 1/8"	150 psi @ 72° F
1 1/4	4 5/8"	1/2"	5/8"		4	3 1/2"	150 psi @ 72° F
1 1/2	5"	1/2"	5/8"		4	3 7/8"	150 psi @ 72° F
2	6"	5/8"	3/4"		4	4 3/4"	150 psi @ 72° F
2 1/2	7"	5/8"	3/4"		4	5 1/2"	150 psi @ 72° F
3	7 1/2"	5/8"	3/4"		4	6"	150 psi @ 72° F
4	9"	5/8"	3/4"		8	7 1/2"	150 psi @ 72° F
6	11"	3/4"	7/8"		8	9 1/2"	150 psi @ 72° F
8	13 1/2"	3/4"	7/8"		8	11 3/4"	150 psi @ 72° F

Часто задаваемые вопросы об алюминиевых фланцах

Как выбрать правильный тип фланца?

Выбор основывается на требованиях системы, таких как давление, температура, характеристики среды и удобство монтажа. Распространенные варианты включают плоские приварные (slip-on), воротниковые (welding neck), глухие (blind), резьбовые (threaded) и фланцы с впадиной под сварку (socket weld).

Почему стоит выбирать алюминиевые фланцы вместо стальных?

Алюминиевые фланцы обладают малым весом, коррозионной стойкостью, теплопроводностью и немагнитными свойствами. Они широко используются в аэрокосмической, морской промышленности, системах ОВиК и пищевой промышленности, где критически важны снижение веса и долговечность.

Как выбрать материал фланца?

Для некоррозионных и легких систем рекомендуются алюминиевые сплавы, такие как 6061 (АД33), 5083 (АМг5) и 7075 (В95). Для высокого давления или специализированных сред также могут рассматриваться фланцы из нержавеющей стали или титана.

Как обеспечить качество алюминиевых фланцев?

• Сплавы с сертификатами на материалы EN 10204 3.1
• Проверка точности размеров и качества обработки поверхности
• Доступны сертификаты ISO, ASME, CE и одобрения морских классификационных обществ

Каковы сроки выполнения заказа?

• Стандартные размеры: обычно в наличии, доставка 1–3 дня
• Нестандартные или большого диаметра: 10–30 дней в зависимости от сложности

Может ли Chalco производить алюминиевые фланцы по индивидуальному заказу?

Да, мы поддерживаем производство нестандартных размеров, больших диаметров до 7 метров, специальных типов уплотнительных поверхностей и вариантов отделки поверхности, адаптированных под конкретные нужды проекта.

В каких отраслях используются алюминиевые фланцы?

Алюминиевые фланцы широко применяются в нефтехимической, морской промышленности, системах ОВиК, аэрокосмической, автомобильной отраслях и строительных проектах, где важны коррозионная стойкость и легкий вес.
