Алюминиевая микроканальная трубка

Алюминиевая микроканальная трубка, которую часто называют многопортовым экструдированным профилем или многопортовыми экструдированными алюминиевыми трубками (MPE трубка), представляет собой высокоточную плоскую прямоугольную трубку, изготовленную методом экструзии из алюминиевого сплава. Ее конструктивная особенность заключается в наличии множества равномерно распределенных каналов внутри плоской трубки, что значительно увеличивает площадь поверхности на единицу объема и повышает эффективность теплопередачи.

Информация о микроканальных алюминиевых трубках Chalco

Сплав: 1050 (А5), 1060 (А6), 1070 (А7), 1100 (АД1), 1197, 3003 (АМц), 3102, 6063 (АД31)

Состояние (закалка): H111, H112, T5

Ширина: 8–60 мм

Высота: 1–5 мм

Толщина стенки полости: 0.15–0.6 мм

Количество отверстий: 3–40 отверстий

Углы каналов: скругленные углы для снижения сопротивления жидкости

Вес на метр: 0.1–2.5 кг/м в зависимости от размера и сплава

Длина: 3 метра, 6 метров, поддержка индивидуальной резки и поставки в рулонах

Толщина цинкового напыления: 5–15 г/м²

Толщина флюсового покрытия: 8–25 г/м²

Поверхностная обработка: цинкование, нанесение флюса, анодирование (опционально)

Давление при испытании на герметичность: ≥2.5 МПа (без утечек)

Давление разрыва: ≥6.0 МПа (в зависимости от размера и сплава)

Теплопроводность: ≥180 Вт/(м·К) (на примере сплава 3003)

Форма поставки: прямые отрезки, бухты

Применимые методы соединения: пайка в печи, механическое расширение, лазерная сварка

Процесс производства: горячая экструзия, непрерывная экструзия

Общие области применения: автомобильные конденсаторы, испарители, теплообменники, охлаждающие пластины аккумуляторов, промышленные системы HVAC

Типы алюминиевых микроканальных трубок, которые предоставляет Chalco

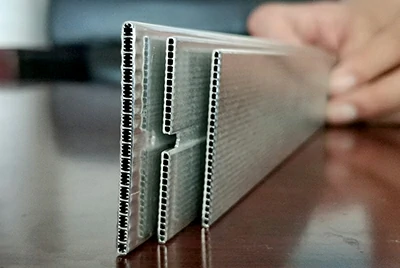

Алюминиевая микроканальная трубка

Базовая микроканальная алюминиевая трубка представляет собой плоскую экструдированную трубку с несколькими тонкими внутренними полостями, расположенными параллельно, что используется для повышения эффективности теплопередачи.

Связаться с нами

Распространенные сплавы: 1100 (АД1), 3003 (АМц), 6063 (АД31)

Особенности: высокая теплопроводность, легкий вес, компактная структура, подходит для сварки.

Применение: конденсаторы автомобильных кондиционеров, испарители, охладители аккумуляторов, теплообменники бытовых и коммерческих систем кондиционирования.

Диапазон размеров: ширина 8–60 мм, высота 1–5 мм, толщина стенки полости 0.15–0.6 мм

Другие параметры: количество отверстий 3–40, длина может быть изменена под заказ (3 м / 6 м / рулон)

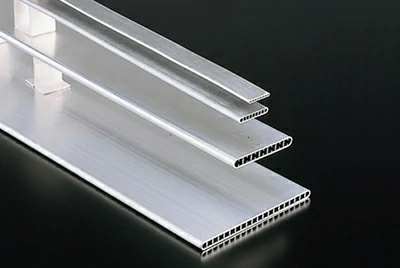

Алюминиевая многопортовая трубка (MPE)

Также известная как трубка MPE, это еще одно стандартное название микроканальной трубки, которая широко используется в различных системах теплообмена.

Связаться с нами

Распространенные сплавы: 3003 (АМц), 3102, 6063 (АД31)

Особенности: Несколько внутренних каналов расположены параллельно для обеспечения большей удельной площади поверхности и повышения эффективности теплообмена.

Применение: автомобильные радиаторы, тепловые насосы, промышленные системы HVAC, холодильные установки.

Диапазон размеров: Ширина 8–120 мм, до 50 отверстий

Дополнительная обработка: цинкование, нанесение флюса, анодирование

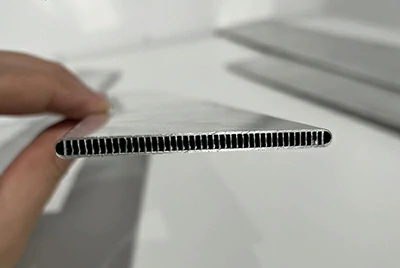

Параллельно-поточная алюминиевая плоская трубка

Высокопроизводительные плоские многоканальные трубки для параллельного потока жидкостей для обеспечения равномерного теплообмена.

Связаться с нами

Распространенные сплавы: 3003 (АМц), 6063 (АД31)

Особенности: Равномерный проходной канал, стабильный теплообмен, подходит для высокоэффективных систем конденсации и испарения.

Применение: Коммерческие конденсаторы, промышленные осушители, теплообменное оборудование для бытовой техники.

Конструктивные параметры: высота 1–4 мм, ширина канала 1–2.5 мм, поддержка индивидуальных ребер жесткости.

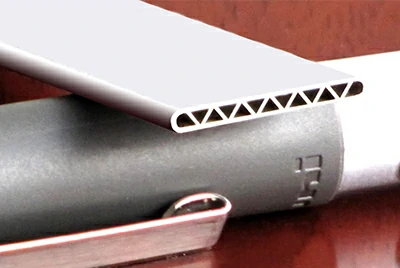

Алюминиевая трубка с цинковым покрытием

Цинкование поверхности алюминиевых микроканальных трубок повышает коррозионную стойкость и подходит для условий высокой влажности и соляного тумана.

Связаться с нами

Описание: Цинкование на поверхности алюминиевых микроканальных трубок значительно повышает их долговечность в агрессивных средах.

Распространенные сплавы: 3003 (АМц), 1100 (АД1)

Особенности: Значительно улучшенная коррозионная стойкость, увеличенный срок службы и более легкая сварка поверхности.

Применение: Системы кондиционирования воздуха в прибрежных районах, охлаждающие пластины электромобилей, сценарии применения с высоким содержанием соляного тумана.

Толщина цинкования: 5–15 г/м²

Равномерность покрытия: ±0.5 г/м², в соответствии со стандартом GB/T33230

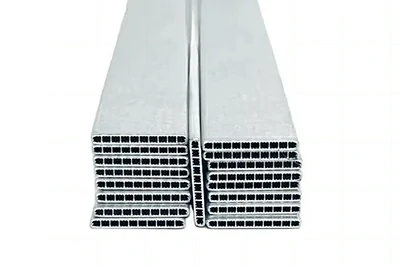

Алюминиевая трубка с предварительным флюсовым покрытием

На поверхность алюминиевой трубки предварительно нанесен равномерный слой флюса для пайки (обычно калийно-фтористо-алюминиевые соли), что позволяет производить пайку напрямую.

Связаться с нами

Распространенные сплавы: 3003 (АМц), 3102

Особенности: Нет необходимости в дополнительном распылении флюса, что экономит технологические этапы и улучшает консистенцию сварки.

Применение: Лучший выбор для производителей паяных кондиционеров и сборщиков теплообменников.

Толщина флюсового покрытия: 8–25 г/м², термостойкость ≥ 600°C

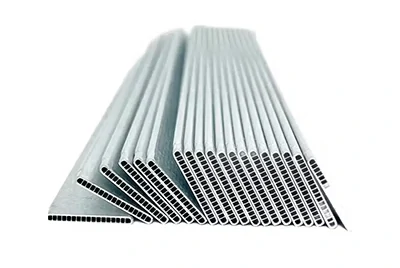

Алюминиевая трубка с кремниевым флюсовым покрытием (Si flux)

Использование флюса для пайки на основе кремния, подходящего для систем пайки алюминий/алюминий, для улучшения смачиваемости при пайке.

Связаться с нами

Распространенный сплав: 3003 (АМц)

Особенности: Повышение прочности пайки и надежности соединений, подходит для широкого спектра оборудования для пайки.

Применение: Терморегулирование электромобилей на новых источниках энергии, системы HVAC.

Преимущества: Сильная адгезия покрытия, подходит для автоматизированных сварочных линий.

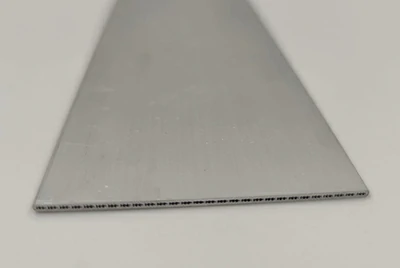

Большая многоканальная трубка

Крупногабаритные плоские микроканальные трубки шириной до 200 мм для систем с высокой мощностью теплопередачи.

Связаться с нами

Описание: Широкие плоские микроканальные трубки, предназначенные для промышленного использования.

Распространенные сплавы: 6063 (АД31), 3003 (АМц)

Особенности: большое количество каналов, высокая удельная теплообменная способность, стабильная структура.

Применение: Крупные промышленные теплообменники, коммерческие блоки кондиционирования воздуха, автобусные конденсаторы, панели охлаждения систем накопления энергии.

Диапазон размеров: ширина 50–200 мм, высота 4–10 мм, количество отверстий до 60 и более.

Двухрядная многоканальная плоская трубка

Двухслойная структура каналов повышает эффективность теплообмена на единицу объема за счет точной конструкции соединений.

Связаться с нами

Распространенные сплавы: 3003 (АМц), 6063 (АД31)

Особенности: Двухканальная конструкция, повышенная скорость потока и эффект конденсации, более высокая устойчивость к давлению.

Применение: Системы тепловых насосов электромобилей на новых источниках энергии, модульные теплообменники, системы охлаждения аккумуляторных батарей.

Технические параметры: Поддержка структур T-типа и Π-типа, внутреннее давление может достигать ≥6 МПа, поддержка резки с ЧПУ и композитной пайки.

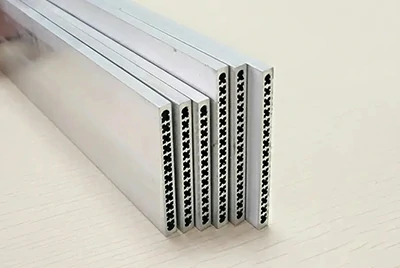

Микроканальная фальцованная трубка (Folded tube)

Изготавливается с использованием технологии прецизионной валковой формовки и широко используется в конденсаторах и испарителях автомобилей и систем HVAC.

Связаться с нами

Тип продукта и структура

• Двухсоставная фальцованная трубка: Внешняя трубка и внутренние ребра формируются отдельно, а затем собираются; подходит для высокопроизводительных теплообменников.
• Фальцованная трубка: Изготовлена из цельной алюминиевой ленты, имеет компактную структуру и подходит для применения в условиях ограниченного пространства.

Основные преимущества:

Снижение веса и затрат: Теплообменник с двухсоставными фальцованными трубками позволяет снизить вес примерно на 15% и уменьшить общие затраты на 5% – 20%.

Отличные тепловые характеристики: Толщина стенки трубки уменьшена до 20% по сравнению с традиционными экструдированными трубками, что увеличивает площадь свободного потока хладагента, снижает потерю давления и повышает эффективность теплообмена.

Превосходная коррозионная стойкость: Многослойный материал Chalco обеспечивает встроенную защиту от коррозии, исключая необходимость в дополнительном цинковом покрытии. В испытаниях SWAAT (ASTM G85-A3) теплообменник с фальцованными трубками, оснащенный системой MULTICLAD®, не имел утечек в течение 100 дней.

Популярные сплавы алюминиевых микроканальных трубок Chalco

Характеристики алюминиевых микроканальных трубок

• Высокая эффективность теплообмена: Многоканальная параллельная конструкция значительно увеличивает площадь поверхности на единицу объема, повышает скорость теплообмена и подходит для высокоэффективных систем охлаждения.
• Легкость и высокая прочность: Алюминиевые сплавы имеют малый вес и высокую прочность, что особенно важно для применений с высокими требованиями к снижению массы, таких как автомобили на новых источниках энергии, авиация и портативные устройства.
• Прецизионные размеры: Экструзионное формование обеспечивает стабильные размеры и позволяет достичь толщины стенки полости всего 0.15 мм, отвечая потребностям миниатюризации и высокой плотности компоновки.
• Отличная свариваемость: Может сочетаться с флюсовым или цинковым покрытием, подходит для пайки в печи, лазерной сварки, механического соединения и других процессов с отличным результатом.
• Сильная коррозионная стойкость: Используются коррозионностойкие сплавы 3003 (АМц), 3102, 1100 (АД1) в сочетании с поверхностным цинкованием или анодированием для адаптации к суровым условиям.
• Широкие возможности настройки: Поддерживается настройка количества каналов (3–40 отверстий), ширины (8–200 мм), толщины покрытия и длины (фиксированная длина или в рулонах) для удовлетворения различных промышленных потребностей.
• Цельное формование: Процесс горячей или непрерывной экструзии исключает необходимость сращивания, обеспечивает хорошую однородность каналов, снижает риск утечек и повышает общую стабильность.

Применение микроалюминиевых трубок

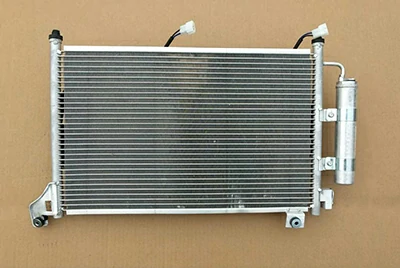

Алюминиевые микроканальные трубки для автомобилей

Для конденсаторов, испарителей, радиаторов, модулей охлаждения аккумуляторов

Связаться с нами

Бытовая техника

Теплообменники для бытовых кондиционеров, осушителей, сушилок с тепловым насосом и т. д.

Связаться с нами

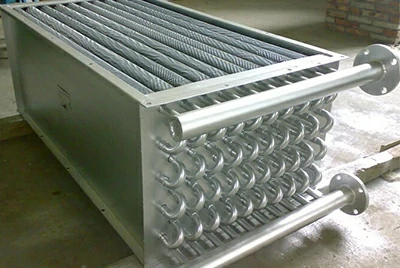

Системы HVAC

Высокоэффективные теплообменные компоненты для систем центрального кондиционирования и тепловых насосов

Связаться с нами

Электроника и связь

Базовые станции 5G, системы жидкостного охлаждения серверов

Связаться с нами

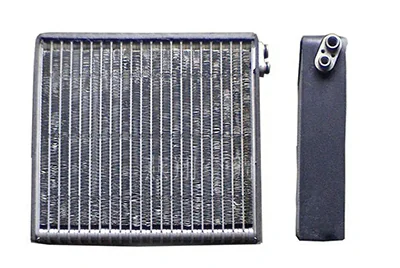

Хранение новой энергии

Модули управления тепловым режимом для аккумуляторных боксов и инверторов

Связаться с нами

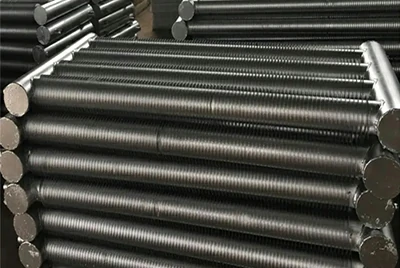

Рельсовый транспорт и военная промышленность

Охлаждающие и теплоотводящие конструкции для высокопроизводительного оборудования

Связаться с нами

Галерея алюминиевых микроканальных трубок Chalco

Допуски для алюминиевых микроканальных трубок

Алюминиевые микроканальные трубки Chalco производятся в соответствии со следующими стандартами допусков для обеспечения точности размеров продукции.

Стандарты покрытия и коррозионная стойкость алюминиевых микроканальных трубок

Популярные размеры плоских алюминиевых микроканальных трубок

Распространенные размеры поперечного сечения алюминиевых микроканальных трубок

22мм4мм-12 отверстий

25мм6мм-3 отверстия

25мм6мм-8 отверстий

27мм8мм-6 отверстий

32мм3.5мм-7 отверстий

32мм5мм-5 отверстий

38мм6.5мм-3 отверстия

38.6мм7мм-6 отверстий

39.2мм4.5мм-10 отверстий

48мм9.4мм-8 отверстий

49мм6.1мм-9 отверстий

49мм6.9мм-8 отверстий

56мм10.5мм-10 отверстий

57мм6.6мм-9 отверстий

58мм4.6мм-10 отверстий

65мм4мм-10 отверстий

65мм6.4мм-18 отверстий

65мм6.4мм-18 отверстий

70мм10мм-6 отверстий

70мм10.5мм-12 отверстий

72мм6мм-16 отверстий

80мм6мм-11 отверстий

85мм7мм-12 отверстий

90мм6.9мм-14 отверстий

104мм6.4мм-23 отверстия

104мм6.4мм-30 отверстий

120мм*4мм-47 отверстий

Процесс производства алюминиевых микроканальных трубок

• Сбор сырья: Отбор алюминиевых прутков, соответствующих спецификациям и готовых к запуску в производство.
• Очистка поверхности: Удаление масла, оксидного слоя и загрязнений с поверхности алюминиевого прутка для обеспечения чистоты.
• Ультразвуковая очистка: Использование высокочастотных вибраций для дальнейшей очистки алюминия и улучшения качества поверхности.
• Нагрев алюминиевого прутка: Предварительный нагрев алюминиевого прутка для придания ему пластичности, необходимой для экструзионного формования.
• Нагрев матрицы: Нагрев матрицы до рабочей температуры во избежание растрескивания материала во время экструзии.
• Экструзионное формование: Нагретый алюминиевый пруток экструдируется через матрицу с микроканальной структурой для формирования трубки.
• Дуговое напыление цинка (опционально): Нанесение цинкового слоя на поверхность алюминиевой трубки для повышения антикоррозийных свойств.
• Намотка и укладка: Упорядочивание и намотка экструдированного алюминия для подготовки к последующей обработке.
• Обработка полуфабрикатов: Трубка находится в состоянии исходного длинномерного материала и готова к резке под нужный размер.
• Правка и резка: Выравнивание трубок и их резка по заданным размерам.
• Инспекция готовой продукции: Проверка размеров изделия, внешнего вида, количества каналов и качества поверхности.
• Упаковка и отгрузка: Упаковка качественной продукции и подготовка к транспортировке с соблюдением требований к экспортной упаковке.

Технологии трубопроводов, обычно используемые в микроканальных трубках Chalco

Технология трубок с углублениями (Dimple tube)

• На внутренней стенке трубки формируется структура из микроямок, которая разрушает пограничный слой жидкости, усиливает турбулентность и повышает эффективность теплообмена.
• Подходит для кондиционеров, конденсаторов и других сценариев, требующих высокой эффективности теплопередачи.

Технология многокамерных трубок (Multi-chamber tube)

• Корпус трубки содержит несколько независимых камер, что уменьшает общую толщину и позволяет адаптироваться к узкому пространству внутри оборудования.
• Обеспечивает хорошую структурную прочность и высокую устойчивость к давлению, подходит для условий с высокой нагрузкой, таких как автомобили и тепловые насосы.

Технология трубок без наконечников (End-free Tube)

• Плоские концы трубок облегчают эффективную пайку с коллекторами и снижают риск дефектов сварки.
• Обеспечивает более высокую герметичность пайки, снижает скорость утечки и улучшает общую стабильность системы.

Часто задаваемые вопросы об алюминиевых микроканальных трубках

Какие геометрические формы доступны для алюминиевых микроканальных трубок?

Общие геометрические формы включают треугольные, квадратные, H-образные и круглые порты. Различные конструкции могут быть выбраны в зависимости от требований применения для оптимизации воздушного потока и характеристик теплопередачи.

Из каких компонентов состоит микроканальная трубка?

Типичные компоненты включают: многопортовые трубки, ребра со стороны воздуха, коллекторы, распределители, концевые заглушки, термоусадочные лапки, монтажные кронштейны, соединительные вилки, ребра жесткости, боковые крепления, проставочные шайбы и т. д.

Какие типы ребер существуют для микроканальных трубок?

• Жалюзийные ребра: высокая эффективность теплопередачи, подходят для высокопроизводительного оборудования, такого как кондиционеры;
• Плоские ребра: подходят для условий обледенения или более низкого перепада давления, например, для промышленных конденсаторов.

Факторы, влияющие на производительность ребер, включают высоту ребра, угол наклона жалюзи, количество, шаг и т. д.

Что такое коллектор в микроканальных трубках?

Коллекторы используются для равномерного распределения жидкости по каждому каналу. Обычно они изготавливаются из сплава AA4045 (АК5), покрытого материалом AA3003 (АМц)/3005 (АМц1), который обладает хорошей паяемостью и коррозионной стойкостью. Возможный диаметр: 16–50 мм, толщина стенки: 1.2–2.3 мм. Выпускной коллектор может быть оснащен перегородкой для отделения накопителя жидкости от газа.

Как спроектировать канал потока внутри микроканальной трубки?

Трубки разделены на несколько групп каналов, каждая группа отделена коллектором. Количество каналов может быть поэтапно уменьшено в соответствии с изменением плотности хладагента, тем самым поддерживая эффективный теплообмен при полной или частичной тепловой нагрузке.

Как выбрать способ соединения микроканальных трубок?

Доступные материалы включают алюминий, медь и нержавеющую сталь. Формы соединения включают алюминиевое фланцевое соединение, медное паяное соединение, резьбовое соединение из нержавеющей стали и т. д. Аксессуары также включают клапаны Шредера, припаиваемые концевые заглушки, резиновые и пластиковые колпачки. Направление соединения может быть прямым, изогнутым или многоугловым.

Почему микроканальные трубки должны иметь покрытие поверхности?

Покрытие может предотвратить коррозионное разрушение в прибрежных, промышленных зонах и в условиях загрязнения от транспорта. Для повышения коррозионной стойкости и срока службы рекомендуется электрофоретическое покрытие (e-coating) или пассивация трехвалентным хромом (TCP).

Что такое электрофоретическое покрытие?

Электрофорез — это процесс, в котором используется электрический ток для равномерного нанесения покрытия на алюминиевую поверхность. Процесс включает в себя: предварительную обработку, нанесение покрытия, очистку и термическое отверждение, что позволяет достичь равномерной толщины пленки и отличной защиты от коррозии.

Можно ли сгибать алюминиевые микроканальные трубки?

Да. В зависимости от требований применения, микроканальные трубки могут быть соответствующим образом согнуты для соответствия сложным пространственным макетам.

Могут ли микроканальные трубки быть оснащены кожухом?

Да. Для некоторых применений может быть предусмотрен дополнительный герметичный корпус для прямого монтажа или повышения структурной прочности.

Какие алюминиевые сплавы обычно используются для изготовления алюминиевых микроканальных трубок?

Распространенные сплавы включают:

• Серия 1000 (1050 (А5), 1060 (А6), 1100 (АД)): Высокая теплопроводность
• Серия 3000 (3003 (АМц), 3102): Отличная коррозионная стойкость
• Серия 6000 (6061 (АД33), 6063 (АД31)): Высокая прочность и свариваемость

Подходящие материалы могут быть выбраны в соответствии с конкретной средой использования.

Почему стоит выбрать Chalco в качестве поставщика микроканальных алюминиевых трубок?

• Бесплатные образцы: Предоставляются бесплатные образцы, чтобы помочь вам быстро проверить производительность и адаптивность продукта. Получить бесплатные образцы
• Ценовые льготы: Эксклюзивные скидки для постоянных клиентов и при крупных заказах, обеспечивающие лучшее соотношение цены и качества.
• Поддержка индивидуальных заказов: Сплав, размер, тип покрытия и структура каналов могут быть настроены в соответствии с требованиями.
• Богатые ресурсы пресс-форм: У нас есть множество стандартных пресс-форм, и для обычных размеров не требуются дополнительные формы, что экономит затраты на разработку.
• Полный диапазон размеров: Предоставляем различные комбинации ширины, высоты, количества отверстий и толщины стенок для удовлетворения разнообразных потребностей.
• Отсутствие ограничений по минимальному объему заказа: Все товары в наличии доступны для розничной продажи и гибко адаптируются для пробного производства и мелкосерийных проектов.
• Своевременное обновление цен: Ежедневные котировки на основе конъюнктуры рынка алюминиевых слитков гарантируют, что клиенты получают наиболее точные и прозрачные закупочные цены.
