Алюминиевые фитинги для труб

Алюминиевые фитинги — это различные детали, используемые для соединения, управления, направления или завершения систем алюминиевых трубопроводов. Они используются в сочетании с алюминиевыми или другими металлическими трубами для формирования полноценных систем для жидкостей, газов или конструкций.

Chalco — профессиональный поставщик и производитель алюминия. Мы предлагаем полный ассортимент алюминиевых фитингов, включая алюминиевые отводы, тройники, переходники, муфты, фланцы, заглушки, резьбовые детали, сварные узлы и конструкционные фитинги.

Наши алюминиевые фитинги широко используются в системах сжатого воздуха, транспортировке жидкостей, сельскохозяйственном орошении, топливных линиях, конструкционных опорах, ограждениях и других отраслях. Chalco также может предоставить индивидуальные размеры, специальные методы соединения и услуги по обработке поверхности в соответствии с чертежами заказчика для удовлетворения разнообразных потребностей в системной интеграции.

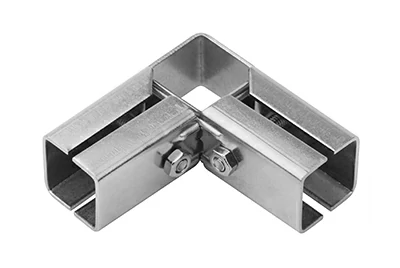

Фитинги для алюминиевых квадратных труб

Фитинги для алюминиевых квадратных труб — это соединительные детали, специально разработанные для квадратных алюминиевых труб (например, 20≥20 мм, 40≥40 мм и т. д.), которые используются для реализации таких конструкционных функций, как сращивание, создание углов, закрытие или фиксация между алюминиевыми квадратными трубами.

Свяжитесь с нами сейчас

Фитинги для алюминиевых квадратных труб обычно соединяются с квадратными трубами путем вставки, скользящей муфты, винтовой фиксации или клепки, что удобно для монтажа и демонтажа. Типичные изделия включают следующие:

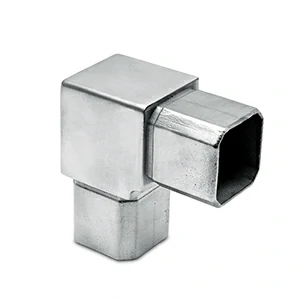

• L-образный коннектор

  L-образные коннекторы используются для соединения двух алюминиевых квадратных труб под углом 90 градусов. Они часто используются в углах конструкций, углах коробов и т. д. для обеспечения стабильности каркасных углов. Они просты в установке и в основном изготавливаются из литого алюминия. Подходят для всех видов выставочных стендов, ограждений и кронштейнов оборудования.

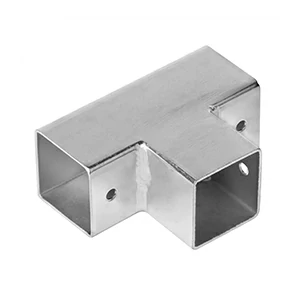

• T-образный коннектор

  Т-образные коннекторы могут соединять три квадратные трубы в "Т"-образную структуру, что подходит для горизонтального расширения ветвей на основной раме; часто используются в выставочных стеллажах, полках и промышленных сборочных системах. Конструкция стабильна и легко поддается модульному проектированию.

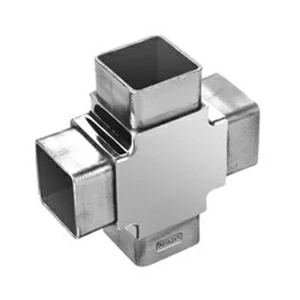

• Крестовой коннектор

  Крестовой коннектор может соединять четыре квадратные трубы в форме креста в одной плоскости, что используется для построения симметричных конструкций, таких как решетчатые каркасы и кронштейны информационных табло, обеспечивая хороший силовой баланс и структурную целостность.

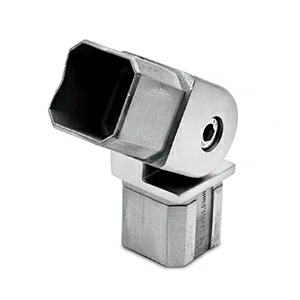

• Регулируемый угловой коннектор

  Регулируемые угловые коннекторы поддерживают многоугольное соединение между двумя алюминиевыми трубами и часто используются в регулируемых конструкциях, таких как диагональные распорки и складные кронштейны. Встроенная фиксирующая конструкция позволяет гибко регулировать угол и обеспечивает стабильное позиционирование.

Chalco может предоставить соединители для алюминиевых квадратных труб различных размеров и спецификаций для удовлетворения требований различных структурных систем. Будь то стандартные 1-дюймовые соединители для квадратных алюминиевых труб, 2-дюймовые соединители или меньшие размеры, такие как 3/4-дюймовые соединители, мы можем предоставить соответствующие L-образные, T-образные, крестовые коннекторы, торцевые заглушки и другие сопутствующие аксессуары.

Соединители Chalco для алюминиевых квадратных труб изготовлены из высококачественных алюминиевых сплавов, просты в установке и широко используются в различных сценариях, таких как конструкции выставочных стендов, промышленные рамы, системы ограждений и т. д., помогая клиентам быстро создавать стабильные и эстетичные системы из алюминиевых труб.

Алюминиевый отвод (колено)

Алюминиевый отвод — это разновидность трубопроводной арматуры, используемая для изменения направления потока в системе алюминиевого трубопровода. Он реализует поворот трубопровода в пространстве за счет изогнутой конструкции. Он широко используется в системах транспортировки жидкостей, газов или твердых частиц и является одной из незаменимых соединительных деталей в алюминиевых трубопроводных системах.

Вот некоторые из наиболее востребованных клиентами Chalco отводов:

Алюминиевый отвод 90 градусов

Алюминиевый отвод 45 градусов

Алюминиевый отвод 180 градусов

Chalco предлагает широкий выбор материалов для алюминиевых отводов, соответствующих требованиям по прочности, коррозионной стойкости и технологичности в различных отраслях. Марки сплавов, которые мы регулярно поставляем, включают 6061-T6 (АД33 Т6), 6063-T5 2 /T6 (АД31 Т5/Т6), 5083-H112 (АМг5 H112), 5052-H32 (АМг2.5 H32) и 3003-H14 (АМц H14).

Chalco поддерживает изготовление под заказ различных углов (например, 45°, 90°), типов интерфейса (сварка, резьба, фланец) и обработки поверхности (анодирование, пескоструйная обработка и полировка), помогая клиентам реализовывать разнообразные решения для трубопроводных систем.

Для получения дополнительной информации о типах и размерах отводов, пожалуйста, перейдите по ссылке алюминиевые отводы, чтобы сделать правильный выбор.

Алюминиевый тройник

Алюминиевый тройник — это тип соединительного фитинга, используемый для разветвления или слияния потоков в трубопроводе. Он часто используется для разделения алюминиевого трубопровода на два направления или объединения двух потоков в одну магистраль. Он играет ключевую роль в системах транспортировки газа, жидкости или твердых частиц. Он особенно подходит для Т-образного распределения среды, расширения трубопровода и регулировки направления, являясь важным аксессуаром в системе алюминиевых труб.

Ниже приведены типы тройников, которые часто заказывают клиенты Chalco:

Алюминиевый равнопроходной тройник

Алюминиевый переходной тройник

Алюминиевый резьбовой тройник

Chalco предоставляет различные алюминиевые тройники для удовлетворения потребностей различных уровней давления, коррозионно-стойких сред и методов соединения. Основные сплавы включают 6061 (АД33), 6063 (АД31), 5083 (АМг5) и 5086 (АМг5.5), которые сочетают в себе прочность, формуемость и отличную свариваемость, подходя для промышленного оборудования, строительных систем, автоматизированного управления потоками и других применений.

Мы поддерживаем кастомизацию различных спецификаций (например, 1/2" ≤ 4"), размеров ответвлений (равнопроходных или переходных) и типов соединений (стыковая сварка, резьба, раструб), а также можем выполнять финишную обработку поверхности, такую как анодирование, пескоструйная обработка или полировка, чтобы обеспечить изделию долговечность и эстетичный внешний вид.

Чтобы узнать больше о типах, конструктивных различиях и рекомендациях по применению алюминиевых тройников, пожалуйста, перейдите к подробному описанию алюминиевые тройники для труб, которое поможет вам принять профессиональное решение.

Соединения алюминиевых труб

Соединители для алюминиевых труб являются ключевыми компонентами для стыковки двух участков труб или фитингов. Они подходят для различных задач, таких как прямолинейное удлинение, угловые переходы и изменение диаметра. При правильном выборе соединителей можно эффективно повысить герметичность, стабильность и эффективность монтажа трубопроводной системы. Они широко используются в системах сжатого воздуха, промышленных сетях, конструкционных каркасах, вытяжных системах и сценариях управления потоками.

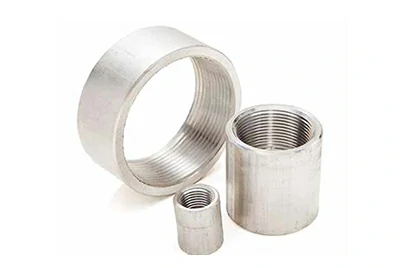

Алюминиевая муфта

Алюминиевые трубные муфты — это базовые фитинги, используемые для прямолинейного соединения двух участков труб, часто встречающиеся в промышленных и бытовых системах. Они обычно имеют равнопроходную конструкцию, но также могут быть изготовлены в виде переходных элементов для соединения труб разных диаметров.

Свяжитесь с нами сейчас

Алюминиевая муфта имеет простую конструкцию и легка в монтаже. Она может поставляться в резьбовом, сварном или быстросъемном исполнении, подходя для различных методов системного соединения. Когда оба конца муфты имеют внутреннюю резьбу, она может напрямую соединяться с алюминиевой трубой с наружной резьбой, обеспечивая надежную герметизацию.

Муфты для алюминиевых труб широко используются в системах водоснабжения и отопления, системах сжатого воздуха, при сборке конструкционных рам, удлинении трубопроводов оборудования и в других случаях, требующих прямого соединения.

Алюминиевое разъемное соединение (Американка)

Алюминиевое разъемное соединение — это разборный коннектор, состоящий из двух патрубков и центрального резьбового кольца, предназначенный для быстрой разборки и обслуживания трубопроводов.

Свяжитесь с нами сейчас

Алюминиевое разъемное соединение позволяет разделять участки труб без вращения всей линии. Оно обладает высокой кратностью использования, хорошей герметичностью и поддерживает резьбовое или сварное соединение.

Такие соединения подходят для систем, требующих частого технического обслуживания, очистки или замены компонентов, таких как лабораторное оборудование, системы транспортировки сжатых газов, установки водоподготовки и устройства управления потоками, требующие высокой гибкости соединений.

Алюминиевый обжимной фитинг

Алюминиевые обжимные фитинги — это механические соединители, позволяющие достичь герметичности без сварки. Они фиксируют алюминиевую трубку с помощью обжимного кольца и гайки для обеспечения надежного уплотнения.

Свяжитесь с нами сейчас

Алюминиевые обжимные фитинги быстро устанавливаются, не требуют специальных инструментов, обеспечивают надежную защиту для тонкостенных труб, создают прочное соединение и подходят для условий с легкой вибрацией. Они могут подвергаться многократной разборке и сборке без ущерба для герметичности.

Обжимные фитинги широко используются в пневматических системах малого диаметра, линиях управления жидкостями, КИПиА и микротрубопроводных сетях, требующих высоких показателей герметичности.

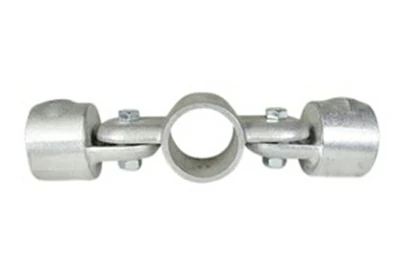

Алюминиевый скользящий коннектор

Алюминиевые скользящие коннекторы используются для сборки конструкционных алюминиевых труб. Они надеваются на трубу и фиксируются винтами или замками для достижения стабильного соединения без сварки. В основном они используются при возведении кронштейнов и каркасов.

Свяжитесь с нами сейчас

Скользящие муфты не требуют сварки и позволяют быстро позиционировать и собирать элементы. Они подходят как для квадратных, так и для круглых труб. Некоторые модели оснащены функцией регулировки угла, легко разбираются и подходят для повторного использования.

Скользящие коннекторы часто используются в выставочных стеллажах, промышленных платформах, системах ограждений, сборочных рамах и DIY-проектах. Они являются очень экономичным решением для соединений, не подвергающихся давлению.

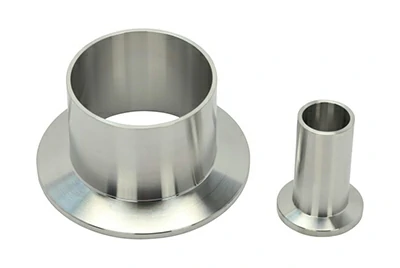

Алюминиевый трубный фланец

Алюминиевый трубный фланец представляет собой круглый или квадратный плоский соединитель, используемый для подключения алюминиевых труб к клапанам, оборудованию или другим компонентам трубопровода. Благодаря фиксации болтами и уплотнению прокладками, фланцы позволяют достичь высокопрочного метода соединения, который можно разбирать и устанавливать повторно. Это важный интерфейсный компонент в системе алюминиевых трубопроводов.

Свяжитесь с нами сейчас

Ниже приведены распространенные типы алюминиевых трубных фланцев:

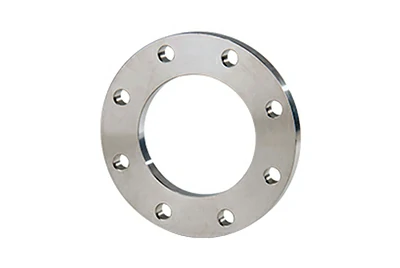

Плоский приварной алюминиевый фланец

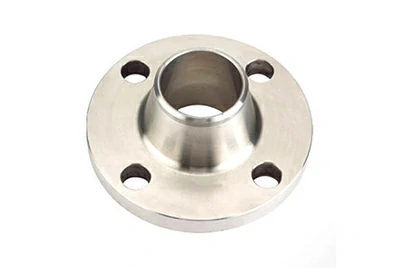

Воротниковый фланец

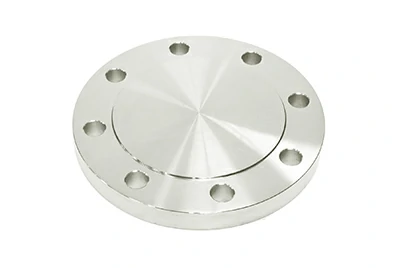

Глухой фланец

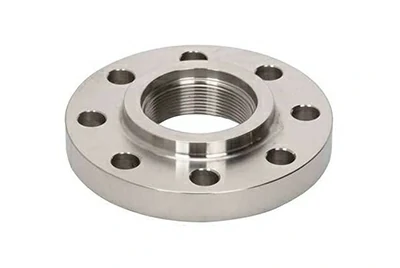

Резьбовой фланец

Алюминиевые фланцы легкие и устойчивы к коррозии, что делает их подходящими для облегченных конструкционных систем, где нельзя использовать нержавеющую или углеродистую сталь. Они обладают отличной теплопроводностью, хорошо поддаются механической обработке, могут быть анодированы или подвергнуты пескоструйной обработке для повышения устойчивости к атмосферным воздействиям. По сравнению с традиционными стальными фланцами, алюминиевые фланцы легче устанавливать и они снижают нагрузку на оборудование, что делает их особенно подходящими для применений, чувствительных к весу, или для систем, требующих частой сборки и разборки.

Алюминиевые фланцы широко используются в облегченных трубопроводных системах, таких как аэрокосмическая промышленность, судостроение, пищевая промышленность, системы сжатого воздуха, вакуумные системы, транспортировка морской воды, ирригационные проекты и электронное охлаждение. Они особенно подходят для применения в условиях сильной коррозии или при высоких требованиях к пространству, например, в мобильном оборудовании, интерфейсах приборов и трубопроводах чистой энергии.

Алюминиевая заглушка для труб

Алюминиевая трубная заглушка — это фитинг закрытого типа, устанавливаемый на конце алюминиевой трубы для ее герметизации, прекращения потока жидкости или защиты внутренней части от пыли, примесей и коррозии.

Алюминиевая заглушка является одним из наиболее часто используемых уплотнительных компонентов в алюминиевых трубопроводных системах, который может использоваться как для временной, так и для долгосрочной герметизации. Алюминиевая заглушка обычно соединяется с трубой с помощью сварки, резьбового соединения или фиксации обжимным кольцом.

Алюминиевые трубные заглушки обладают такими преимуществами, как малый вес, коррозионная стойкость, простота установки, хорошая герметичность и т. д. Они подходят для систем, требующих легкости, немагнитных свойств или стойкости к окислению. К распространенным материалам относятся такие сплавы, как 6061 (АД33), 5083 (АМг4.5) и 5052 (АМг2.5). Обычно выделяют следующие типы:

• Сварная алюминиевая заглушка

  Сварная алюминиевая заглушка имеет гладкую торцевую поверхность и соединяется с алюминиевой трубой методом сварки встык или враструб. Она подходит для систем с высоким давлением и строгими требованиями к герметичности. Часто используется в промышленных жидкостных системах, сосудах под давлением или закрытых системах хранения жидкостей.

• Алюминиевые резьбовые колпачки

  Резьбовая заглушка имеет внутреннюю резьбу NPT или BSP, что позволяет быстро навинчивать ее на трубу с наружной резьбой, обеспечивая простоту демонтажа и обслуживания. Подходит для временного перекрытия газопроводов низкого давления, систем водоочистки или сервисных трубопроводов.

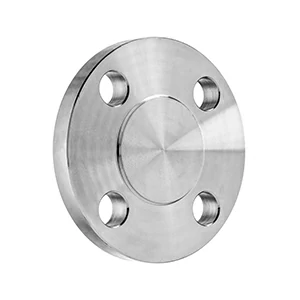

• Фланцевая алюминиевая крышка трубы

  Фланцевая крышка алюминиевой трубы, также известная как глухая пластина, используется для герметизации концов труб с фланцевым соединением и подходит для систем, требующих регулярного открытия и разборки. Используется совместно с прокладками и болтами, обладает надежной герметичностью и часто применяется для закрытия входов и выходов оборудования или смотровых люков.

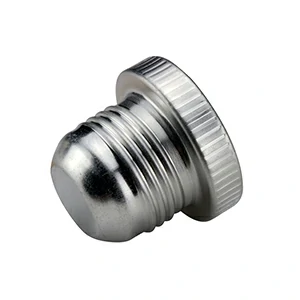

• Эластичная алюминиевая пробка

  Фиксируется прессовой посадкой или стопорным кольцом. Обладает компактной структурой и подходит для быстрого закрытия в системах без высокого давления, таких как выставочные стенды, полые рамы и торцы конструкционных труб.

Типовые размеры алюминиевых трубных заглушек:

Не нашли нужный размер? Свяжитесь с нами, чтобы заказать индивидуальный размер.

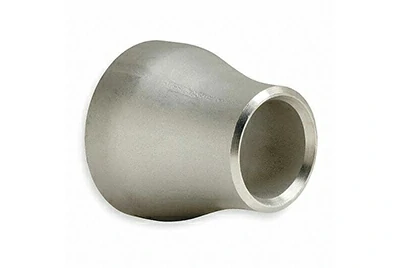

Алюминиевый переход (редуктор)

Алюминиевые переходные фитинги — это тип переходных элементов, используемых для соединения алюминиевых труб разного диаметра. Их основная функция — обеспечить плавный переход размеров от большего к меньшему или наоборот в трубопроводной системе.

Свяжитесь с нами сейчас

Chalco может предоставить различные типы алюминиевых переходных фитингов, основными из которых являются:

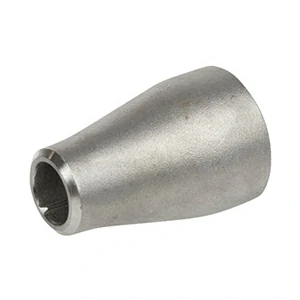

• Концентрический переход

  Концентрические переходы имеют общую ось, что удерживает соединенные трубы на одной центральной линии. Это способствует равномерному потоку среды и снижает образование вихревых токов и колебаний давления. Они часто используются в вертикальных или прямых трубопроводах и подходят для систем с высокими требованиями к динамике жидкости или контролю давления воздуха.

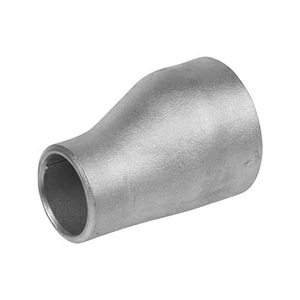

• Алюминиевый эксцентрический переход

  Оси эксцентрических переходов не лежат на одной прямой. Этот тип подходит для предотвращения скопления жидкости или для систем с высокими требованиями к отводу воздуха. Часто применяется в горизонтальных трубопроводах, особенно в системах дренажа, выхлопа или транспортировки сред с примесями.

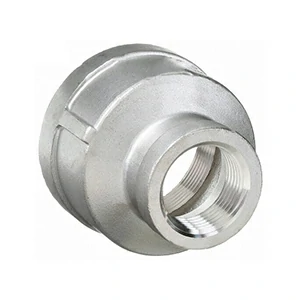

• Алюминиевая переходная муфта

  Переходная муфта — это соединитель с разными диаметрами на обоих концах, используемый для прямого соединения двух алюминиевых трубок разного диаметра. Она может быть резьбовой, сварной, быстросъемной и т. д., подходит для различных способов сборки, проста в установке и обслуживании.

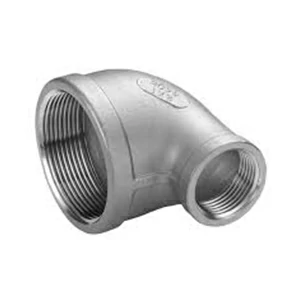

• Переходной отвод

  Переходной отвод не только обеспечивает изменение направления (например, на 90 градусов или 45 градусов), но и осуществляет переход диаметра. Подходит для систем с ограниченным пространством, где требуется одновременно поворот и изменение диаметра. Часто используется в компактных узлах, таких как автомобильные впускные патрубки, вентиляционные трубы кондиционеров и т. д.

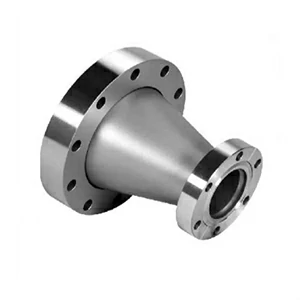

• Переходной фланец

  Фланцевые переходы напрямую уменьшают диаметр на фланцевом интерфейсе, что облегчает соединение с фланцевыми портами различных стандартов. Они широко используются в напорных трубопроводах и системах подключения насосов и клапанов. Удобны для монтажа и демонтажа, повышают герметичность и механическую стабильность.

Chalco не только поставляет переходные фитинги, но и может изготовить цельные переходные алюминиевые трубы, которые не требуют стыковки, упрощают структуру системы, повышают герметичность и прочность, и широко используются в сценариях передачи жидкостей и эффективной стыковки систем.

Алюминиевые трубные фитинги для различных сценариев применения

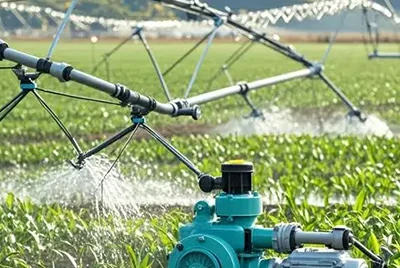

Алюминиевые ирригационные фитинги

Алюминиевые ирригационные фитинги — это легкие и коррозионностойкие соединители для сельскохозяйственных систем. Они обеспечивают быстрый монтаж и низкие затраты на обслуживание в системах капельного орошения, дождевания и временных водопроводах.

Синие алюминиевые пневматические фитинги

Синие алюминиевые пневматические фитинги — это высокопрочные компоненты для систем сжатого воздуха. Благодаря синему анодированию они обладают отличной коррозионной стойкостью и упрощают идентификацию при управлении трубопроводом.

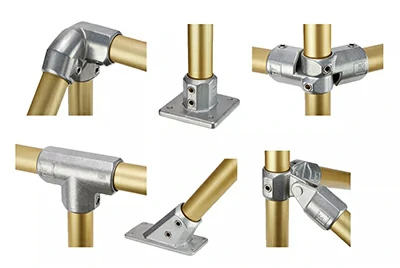

Фитинги для алюминиевых перил

Фитинги для алюминиевых перил — это специальные элементы, используемые для соединения и фиксации различных частей систем ограждений из алюминиевых сплавов. Широко применяются на балконах, лестницах, в коридорах, на платформах, промышленных дорожках и наружных ограждениях, сочетая в себе конструкционную прочность, безопасность и эстетичность.

Алюминиевые фитинги топливной линии

Высокоэффективные алюминиевые фитинги обеспечивают надежное соединение, изменение направления и герметизацию топливных магистралей в автомобилях, мотоциклах, гоночной технике и судах. Они гарантируют безопасную и стабильную работу системы подачи топлива при переходе между различными интерфейсами трубок и шлангов.

Алюминиевые фитинги против фитингов из нержавеющей стали

В области промышленных жидкостных систем, конструкционных рам и пневмотранспорта фитинги из алюминия и нержавеющей стали являются двумя наиболее распространенными материалами. Каждый из них обладает уникальными эксплуатационными преимуществами и подходит для различных рабочих условий.

Рекомендации по выбору:

Если проект чувствителен к весу, внешнему виду или бюджету (например, пневматические системы, рамы автоматизации, ирригация или легкие конструкции), алюминиевые фитинги являются лучшим выбором благодаря их легкости, простоте обработки, низкой стоимости и возможности анодирования для улучшения внешнего вида.

При работе в условиях высокого давления, высоких температур или агрессивных сред (химические, пищевые или морские системы), фитинги из нержавеющей стали обеспечивают более высокую прочность и долговечность, особенно для длительной эксплуатации в суровых условиях. Chalco может предоставить профессиональные консультации по выбору и образцы продукции.

Почему стоит выбрать Chalco в качестве поставщика алюминиевых фитингов?

Бесплатные образцы

Chalco понимает важность инженерного подбора, поэтому мы предоставляем услугу бесплатных образцов заинтересованным клиентам. Вы можете получить физические образцы для оценки качества и сборки перед размещением официального заказа, чтобы убедиться, что характеристики продукции идеально соответствуют вашей системе, что поможет вам принять взвешенное решение о покупке.

Дисконтные цены

Chalco ценит каждое сотрудничество. Для крупных заказов и долгосрочных партнеров мы предлагаем конкурентоспособные эксклюзивные скидки, которые помогут вам эффективно контролировать расходы и увеличить маржу прибыли.

Полный ассортимент продукции для любых соединений

Chalco предлагает полный спектр алюминиевых трубных фитингов, включая отводы, тройники, переходы, муфты, фланцы, заглушки, аксессуары для перил, пневматические фитинги, топливные фитинги и т. д. Наша продукция охватывает различные области применения — от конструкционных соединений до жидкостных систем в промышленности, сельском хозяйстве, строительстве, автопроме и аэрокосмической отрасли.

Высококачественные материалы и прецизионное производство

Мы используем высокопрочные и коррозионностойкие алюминиевые сплавы, такие как 6061 (АД33), 6063 (АД31), 5052 (АМг2.5), 5083 (АМг4.5), 3003 (АМц) и др. Применяются процессы ЧПУ-обработки, горячей экструзии, сварки и анодирования для обеспечения точности размеров, единообразия внешнего вида, долговечности и стабильности продукции в соответствии со стандартами рынков среднего и высокого ценового сегмента.

Поддержка индивидуальных заказов и быстрая доставка

Chalco обладает значительными складскими запасами и гибкими производственными мощностями. Стандартные алюминиевые фитинги могут быть отгружены со склада в течение семи дней. В то же время мы поддерживаем изготовление нестандартных алюминиевых фитингов по чертежам заказчика или сценариям использования, включая индивидуальные размеры, углы, способы соединения и обработку поверхности. Будь то малая партия образцов или крупномасштабное производство, мы оперативно реагируем, обеспечивая стабильные и своевременные поставки.
