Алюминиевые трубные тройники — это соединительные детали, используемые в трубопроводных системах. Их форма напоминает букву «Т», что позволяет подключать к основной магистрали ответвления или другие трубопроводы, создавая тем самым обвод или разделение потока. Т-образные фитинги особенно полезны в системах, где необходимо изменить направление или разделить поток на две равные или неравные части.
Мгновенная котировкаТехнические характеристики алюминиевых тройников Chalco
ASTM B361, ASME B1.20.1, ASME B16.9, MIL-DTL-52618
Типы алюминиевых трубных тройников

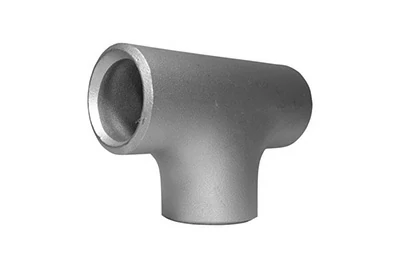

Алюминиевый равнопроходной тройник
Алюминиевый равнопроходной тройник — это трубопроводный фитинг, у которого все три отверстия имеют одинаковый диаметр. Он в основном используется для соединения трех алюминиевых труб одного размера, позволяя разделять или собирать рабочую среду в трубопроводной системе.
Свяжитесь с нами сейчас
Алюминиевый равнопроходной тройник — это трубопроводный фитинг, у которого все три отверстия имеют одинаковый диаметр. Он в основном используется для соединения трех алюминиевых труб одного размера, позволяя разделять или собирать рабочую среду в трубопроводной системе.
Распространенные сплавы: 6061 (АД33), 6063 (АД31), 5083 (АМг4.5) и др.
Диаметр: φ18мм-φ2020мм
Толщина стенки: 2-60мм
Особенности: Диаметры трех патрубков одинаковы, что обеспечивает равномерное распределение потока. Благодаря простой конструкции стоимость производства ниже, а монтаж удобнее.
Сферы применения: Обычно используется для соединения труб одинакового диаметра, подходит для систем водоснабжения зданий, систем ОВиК (HVAC), промышленных трубопроводов и т. д.
Мгновенная котировка

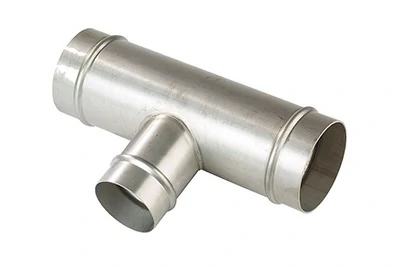

Алюминиевый переходной тройник
Алюминиевый переходной тройник — это фитинг, который соединяет трубы разных диаметров, обеспечивая разделение или слияние потоков. В отличие от равнопроходного тройника, его три отверстия имеют разные диаметры, что позволяет осуществлять переход между трубами различных размеров.
Свяжитесь с нами сейчас
Алюминиевый переходной тройник — это фитинг, который соединяет трубы разных диаметров, обеспечивая разделение или слияние потоков. В отличие от равнопроходного тройника, его три отверстия имеют разные диаметры, что позволяет осуществлять переход между трубами различных размеров.
Распространенные сплавы: 6063 (АД31), 6061 (АД33), 6082 (АД35) и др.
Особенности: Патрубки имеют разные диаметры, обычно используются для соединения труб большего размера с трубами меньшего размера. Это эффективно регулирует распределение потока.

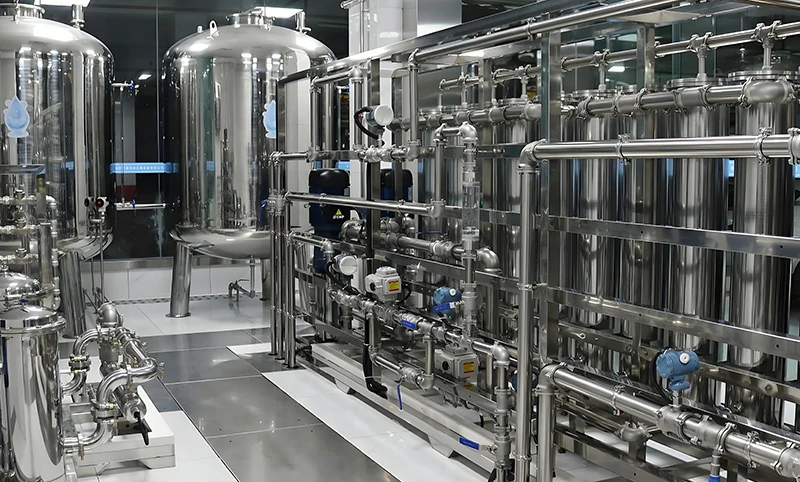

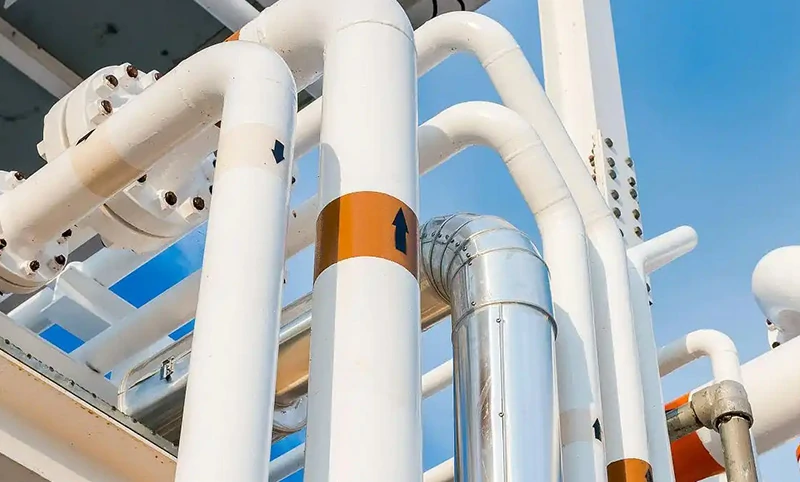

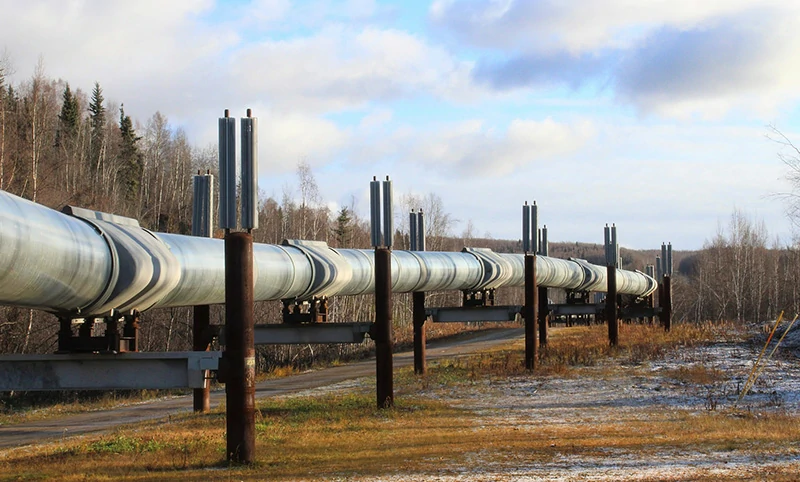

Сферы применения: Подходит для таких областей, как водоочистка, нефтехимия, нефте- и газопроводы, где требуется изменение направления потока и диаметра трубы.

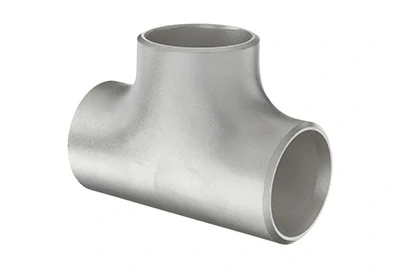

Алюминиевый тройник под приварку встык
Алюминиевый тройник под приварку встык — это трубопроводный фитинг, который соединяется с алюминиевыми трубами посредством стыковой сварки, обеспечивая прочное соединение и снижая риск утечек. Сварные концы обычно имеют скошенную кромку (фаску) для достижения лучших результатов сварки.
Свяжитесь с нами сейчас
Алюминиевый тройник под приварку встык — это трубопроводный фитинг, который соединяется с алюминиевыми трубами посредством стыковой сварки, обеспечивая прочное соединение и снижая риск утечек. Сварные концы обычно имеют скошенную кромку (фаску) для достижения лучших результатов сварки.
Распространенные сплавы: 5083 (АМг4.5), 5086 (АМг4), 6061 (АД33), 6063 (АД31) и др.
Особенности: Соединяется непосредственно с трубой посредством сварки, обеспечивая очень надежное соединение, подходящее для условий высокого давления или высоких температур.

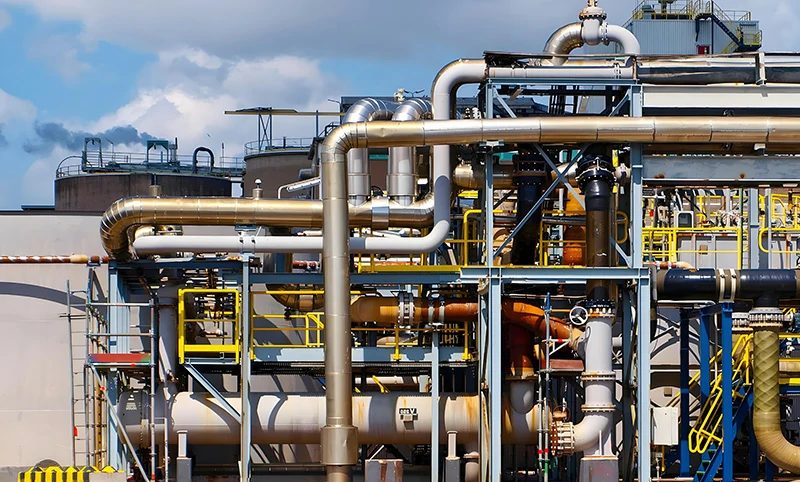

Сферы применения: Широко используется в промышленных трубопроводных системах, требующих высокопрочных соединений, особенно в трубопроводах высокого давления в нефтяной, газовой, химической и энергетической отраслях.
Мгновенная котировка
Алюминиевый тройник с раструбом под сварку
Алюминиевый тройник с раструбом под сварку — это фитинг, используемый в трубопроводных системах, который обычно соединяется с трубами путем вставки и сварки. Его конструктивная особенность заключается во вставке трубы в раструбный конец тройника с последующей сваркой или сплавлением для формирования стабильной соединительной структуры.
Свяжитесь с нами сейчас
Алюминиевый тройник с раструбом под сварку — это фитинг, используемый в трубопроводных системах, который обычно соединяется с трубами путем вставки и сварки. Его конструктивная особенность заключается во вставке трубы в раструбный конец тройника с последующей сваркой или сплавлением для формирования стабильной соединительной структуры.
Распространенные сплавы: 6061 (АД33), 5052 (АМг2), 6063 (АД31) и др.
Особенности: Труба вставляется в конец тройника и приваривается или вплавляется, что подходит для труб меньшего размера. Метод сварки прост, а соединение надежно.

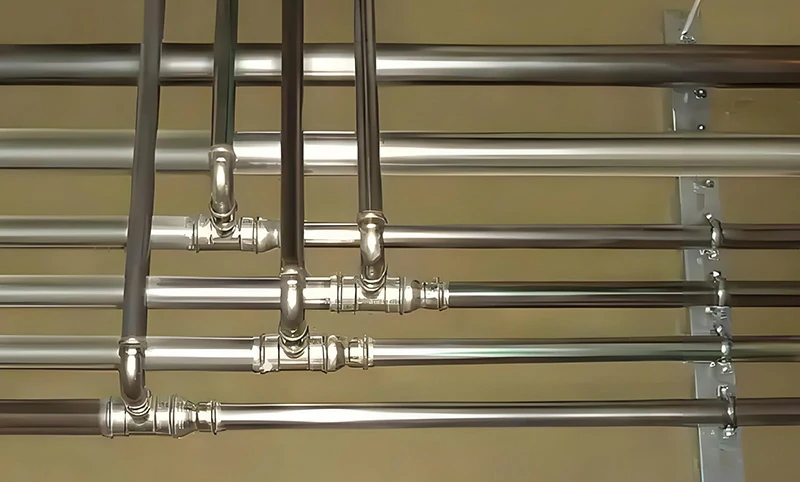

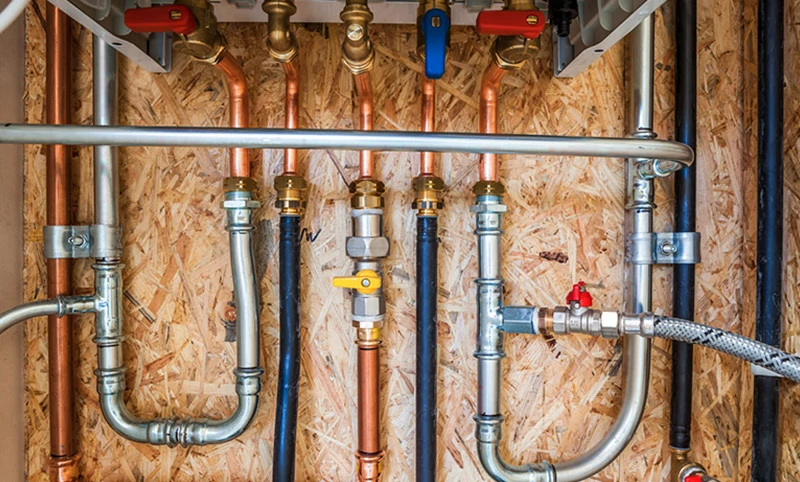

Сферы применения: Обычно используется в трубопроводных системах низкого и среднего давления, особенно в водоочистке, ОВиК (HVAC) и аналогичных областях.

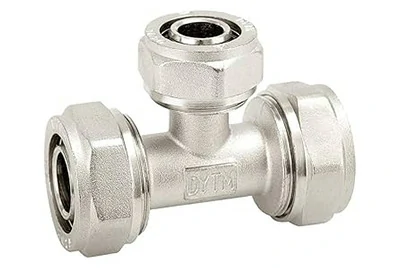

Тройник алюминиевый компрессионный
Компрессионный алюминиевый тройник — это фитинг, который соединяет трубы с помощью обжимного кольца и гайки без использования сварки или специальных инструментов. Он прост в установке и широко применяется в системах низкого и среднего давления.
Связаться с нами
Компрессионный алюминиевый тройник — это фитинг, который соединяет трубы с помощью обжимного кольца и гайки без использования сварки или специальных инструментов. Он прост в установке и широко применяется в системах низкого и среднего давления.
Распространенные сплавы: 6061 (АД33), 5052 (АМг2.5) и др.
Особенности: Трубы надежно соединяются с помощью компрессионных фитингов, что делает монтаж легким без сварки. Подходит для быстрого монтажа и демонтажа.
Сферы применения: Идеально подходит для систем с низким давлением и легких условий эксплуатации, таких как бытовое водоснабжение, газопроводы и лабораторные трубопроводы.
Тройник алюминиевый резьбовой
Резьбовой алюминиевый тройник соединяет трубы с помощью внутренней и внешней резьбы, обеспечивая надежное и герметичное соединение. Он широко используется в системах низкого и среднего давления, где требуются возможность демонтажа, гибкость и коррозионная стойкость.
Связаться с нами
Резьбовой алюминиевый тройник соединяет трубы с помощью внутренней и внешней резьбы, обеспечивая надежное и герметичное соединение. Он широко используется в системах низкого и среднего давления, где требуются возможность демонтажа, гибкость и коррозионная стойкость.
Распространенные сплавы: 6061 (АД33), 6063 (АД31) и др.
Особенности: Соединение с помощью внутренней и внешней резьбы, простота монтажа, подходит для систем низкого и среднего давления.

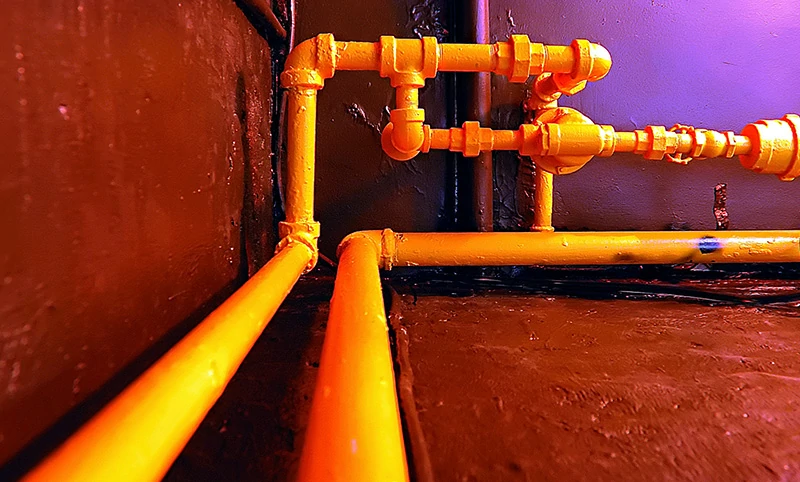

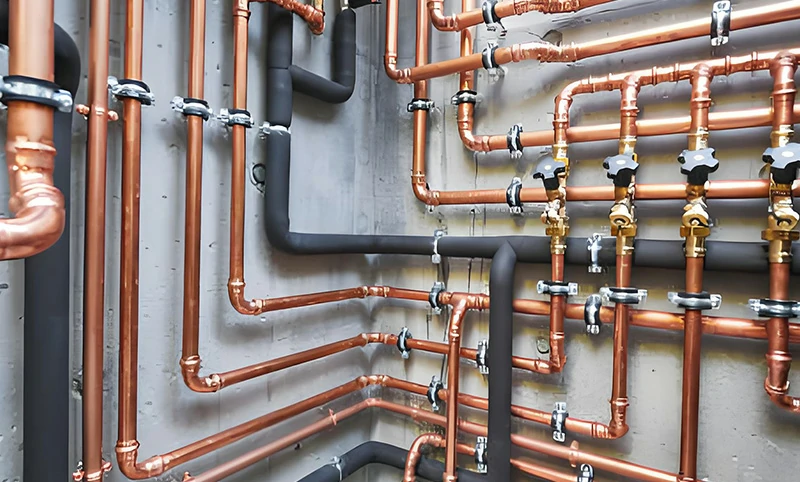

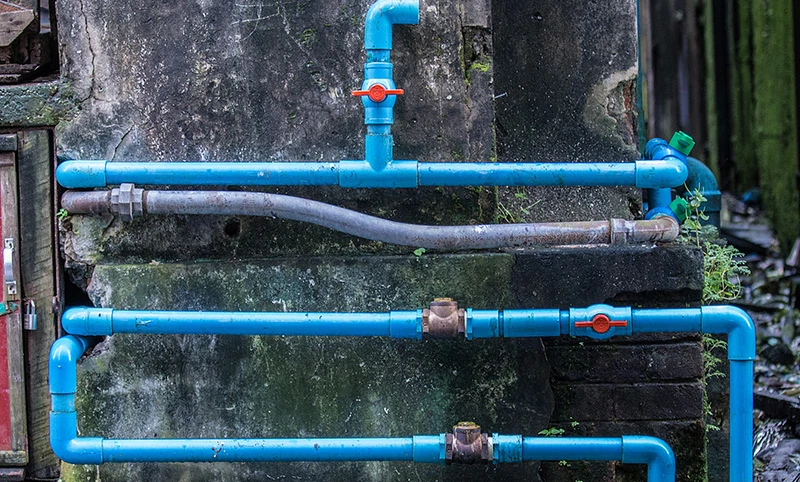

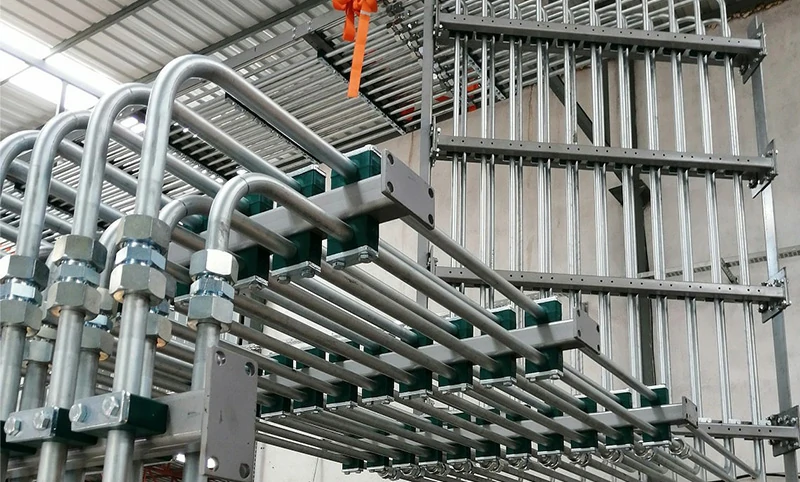

Сферы применения: Идеально подходит для водопроводных труб, газопроводов природного газа и соединений труб малого диаметра в жилых и коммерческих зданиях.
Мгновенная цена

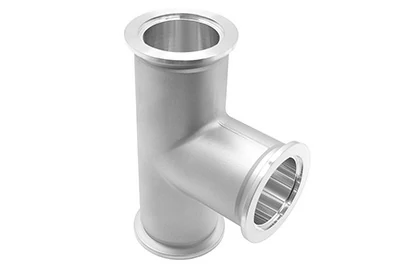

Тройник алюминиевый фланцевый
Фланцевый алюминиевый тройник — это распространенный фитинг, использующий фланцевые соединения для стыковки труб с тройником. Два порта фланцевого алюминиевого тройника соединяются с трубами через фланцы, а третий порт соединяется как с основной трубой, так и с ответвлением, образуя Т-образную структуру.
Связаться с нами
Фланцевый алюминиевый тройник — это распространенный фитинг, использующий фланцевые соединения для стыковки труб с тройником. Два порта фланцевого алюминиевого тройника соединяются с трубами через фланцы, а третий порт соединяется как с основной трубой, так и с ответвлением, образуя Т-образную структуру.
Распространенные сплавы: 6061 (АД33), 5052 (АМг2.5) и 5083 (АМг4.5)
Особенности: Фланцевое соединение, надежная установка, подходит для трубопроводных систем среднего и высокого давления.
Сферы применения: Широко используется в промышленных трубопроводах, нефтяной, газовой и химической промышленности.

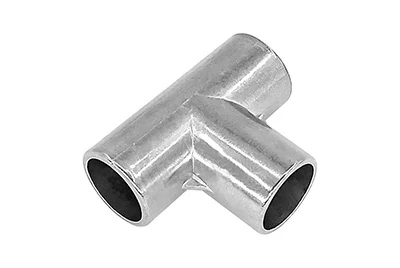

Тройник алюминиевый прямой (90 градусов)
Прямой алюминиевый тройник — это фитинг, обеспечивающий соединение под углом 90 градусов между основной трубой и ответвлениями. Он используется для разделения или слияния потоков жидкостей или газов, распределяя их по нескольким трубам.
Связаться с нами
Прямой алюминиевый тройник — это фитинг, обеспечивающий соединение под углом 90 градусов между основной трубой и ответвлениями. Он используется для разделения или слияния потоков жидкостей или газов, распределяя их по нескольким трубам.
Распространенные сплавы: 6061 (АД33), 6063 (АД31), 5052 (АМг2.5) и др.
Особенности: Ответвление пересекает основную трубу под прямым углом, образуя соединение в 90 градусов. Жидкости проходят через тройник для перераспределения.
Применение: Используется в трубопроводных системах, требующих отвода потока под прямым углом; широко применяется в системах водоснабжения зданий, системах ОВиК (HVAC), трубопроводах химической промышленности и т.д.
Тройник алюминиевый косой (наклонный)
Косой алюминиевый тройник соединяет две трубы под углом, в отличие от прямого тройника с соединением в 90 градусов. Он помогает создавать более плавные пути потока, снижая сопротивление и турбулентность для повышения эффективности потока.
Связаться с нами
Распространенные сплавы: 6061 (АД33), 6063 (АД31), 5052 (АМг2.5) и др.
Особенности: Ответвление пересекает основную трубу под определенным углом, обеспечивая более плавное течение жидкости и снижая сопротивление потоку и турбулентность.
Сферы применения: Подходит для трубопроводных систем с высокими требованиями к расходу, часто используется в химической транспортировке, нефтепроводах, газопроводах и т.д., где необходимо минимизировать возмущение потока.
Распространенные размеры и области применения алюминиевых тройников
от 1/8 дюйма до 12 дюймов: Это обычный диапазон размеров алюминиевых тройников. Различные размеры могут быть выбраны в зависимости от конкретного применения. Тройники меньшего размера (от 1/8 до 1 дюйма) обычно используются в трубопроводных системах с малым расходом и низким давлением .
от 3 дюймов до 12 дюймов: Подходят для крупных промышленных трубопроводных систем, таких как химические заводы, электростанции и водоочистные сооружения. Эти размеры обычно используются в системах с высоким расходом и высоким давлением .
Более 12 дюймов: Алюминиевые тройники большего размера в основном используются в трубопроводных системах с большим расходом и большим диаметром, таких как нефтегазопроводы и системы водоснабжения крупных зданий.
Ниже представлена таблица размеров наиболее продаваемых тройников из алюминиевых сплавов. Если вы не можете найти нужный размер, пожалуйста, свяжитесь с нами, и Chalco предложит вам удовлетворительное решение.
Мгновенное предложениеСтандартные размеры алюминиевых тройников под приварку встык
| Изделие | Наружный диаметр (OD) | Стенка |
| 1/2" SCH 40 Алюминиевый тройник под приварку встык 6061 (АД33) / 6063 (АД31) | 0.840" | 0.109" |
| 1/2" SCH 80 Алюминиевый тройник под приварку встык 6061 (АД33) / 6063 (АД31) | 0.840" | 0.147" |
| 3/4" SCH 40 Алюминиевый тройник под приварку встык 6061 (АД33) / 6063 (АД31) | 1.050" | 0.113" |
| 3/4" SCH 80 Алюминиевый тройник под приварку встык 6061 (АД33) / 6063 (АД31) | 1.050" | 0.154" |
| 1" SCH 40 Алюминиевый тройник под приварку встык 6061 (АД33) / 6063 (АД31) | 1.315" | 0.133" |
| 1" SCH 80 Алюминиевый тройник под приварку встык 6061 (АД33) / 6063 (АД31) | 1.315" | 0.179" |
| 1-1/4" SCH 40 Алюминиевый тройник под приварку встык 6061 (АД33) / 6063 (АД31) | 1.660" | 0.140" |
| 1-1/4" SCH 80 Алюминиевый тройник под приварку встык 6061 (АД33) / 6063 (АД31) | 1.660" | 0.191" |
| 1-1/2" SCH 40 Алюминиевый тройник под приварку встык 6061 (АД33) / 6063 (АД31) | 1.900" | 0.145" |
| 1-1/2" SCH 80 Алюминиевый тройник под приварку встык 6061 (АД33) / 6063 (АД31) | 1.900" | 0.200" |
| 2" SCH 40 Алюминиевый тройник под приварку встык 6061 (АД33) / 6063 (АД31) | 2.375" | 0.154" |
| 2" SCH 80 Алюминиевый тройник под приварку встык 6061 (АД33) / 6063 (АД31) | 2.375" | 0.218" |
| 2-1/2" SCH 40 Алюминиевый тройник под приварку встык 6061 (АД33) / 6063 (АД31) | 2.875" | 0.203" |
| 2-1/2" SCH 80 Алюминиевый тройник под приварку встык 6061 (АД33) / 6063 (АД31) | 2.875" | 0.276" |
| 3" SCH 40 Алюминиевый тройник под приварку встык 6061 (АД33) / 6063 (АД31) | 3.500" | 0.216" |
| 3" SCH 80 Алюминиевый тройник под приварку встык 6061 (АД33) / 6063 (АД31) | 3.500" | 0.300" |
| 3-1/2" SCH 40 Алюминиевый тройник под приварку встык 6061 (АД33) / 6063 (АД31) | 4.000" | 0.226" |
| 3-1/2" SCH 80 Алюминиевый тройник под приварку встык 6061 (АД33) / 6063 (АД31) | 4.000" | 0.318" |
| 4" SCH 40 Алюминиевый тройник под приварку встык 6061 (АД33) / 6063 (АД31) | 4.500" | 0.237" |
| 4" SCH 80 Алюминиевый тройник под приварку встык 6061 (АД33) / 6063 (АД31) | 4.500" | 0.337" |
| 5" SCH 40 Алюминиевый тройник под приварку встык 6061 (АД33) / 6063 (АД31) | 5.563" | 0.258" |
| 5" SCH 80 Алюминиевый тройник под приварку встык 6061 (АД33) / 6063 (АД31) | 5.563" | 0.375" |
| 6" SCH 40 Алюминиевый тройник под приварку встык 6061 (АД33) / 6063 (АД31) | 6.625" | 0.280" |
| 6" SCH 80 Алюминиевый тройник под приварку встык 6061 (АД33) / 6063 (АД31) | 6.625" | 0.432" |
| 8" SCH 40 Алюминиевый тройник под приварку встык 6061 (АД33) / 6063 (АД31) | 8.625" | 0.322" |
| 8" SCH 80 Алюминиевый тройник под приварку встык 6061 (АД33) / 6063 (АД31) | 8.625" | 0.500" |
Стандартные размеры равнопроходных или переходных алюминиевых тройников
| Изделие | Максимальное рабочее давление | Спецификация |
| 1/2" x 1/4" x 1/2" Алюминиевый фитинг | 150 psi | MIL-DTL-52618-E |
| 3/4" x 3/8" x 3/4" Алюминиевый фитинг | 150 psi | MIL-DTL-52618-E |
| 3/4" x 1/2" x 3/4" Алюминиевый фитинг | 150 psi | MIL-DTL-52618-E |
| 1" x 1/2" x 1" Алюминиевый фитинг | 150 psi | MIL-DTL-52618-E |
| 1-1/4" x 3/4" x 1-1/4" Алюминиевый фитинг | 150 psi | MIL-DTL-52618-E |
| 1-1/4" x 1" x 1-1/4" Алюминиевый фитинг | 150 psi | MIL-DTL-52618-E |
| 1-1/2" x 1/2" x 1-1/2" Алюминиевый фитинг | 150 psi | MIL-DTL-52618-E |
| 1-1/2" x 3/4" x 1-1/2" Алюминиевый фитинг | 150 psi | MIL-DTL-52618-E |
| 1-1/2" x 1" x 1-1/2" Алюминиевый фитинг | 150 psi | MIL-DTL-52618-E |
| 2" x 3/4" x 2" Алюминиевый фитинг | 150 psi | MIL-DTL-52618-E |
| 2" x 1" x 2" Алюминиевый фитинг | 150 psi | MIL-DTL-52618-E |
| 2" x 2" x 2" Алюминиевый фитинг | 150 psi | MIL-DTL-52618-E |
| 1-1/2" x 1-1/2" x 1-1/2" Алюминиевый фитинг | 150 psi | ANSI B1.20.1; MIL-DTL-52618-E |
| 1-1/4" x 1-1/4" x 1-1/4" Алюминиевый фитинг | 150 psi | MIL-DTL-52618-E |
| 1" x 1" x 1" Алюминиевый фитинг | 150 psi | MIL-DTL-52618-E |
| 3/4" x 3/4" x 3/4" Алюминиевый фитинг | 150 psi | MIL-DTL-52618-E |
| 1/2" x 1/2" x 1/2" Алюминиевый фитинг | 150 psi | MIL-DTL-52618-E |
| 3/8" x 3/8" x 3/8" Алюминиевый фитинг | 150 psi | MIL-DTL-52618-E |
| 1/4" x 1/4" x 1/4" Алюминиевый фитинг | 150 psi | MIL-DTL-52618-E |
| 1/8" x 1/8" x 1/8" Алюминиевый фитинг | 150 psi | MIL-DTL-52618-E |
Как правильно выбрать размер алюминиевого тройника?
При выборе правильного размера алюминиевого тройника следует учитывать несколько ключевых факторов:
Диаметр трубы: Прежде всего, подберите тройник в соответствии с размером трубы. Убедитесь, что все три соединения на тройнике соответствуют диаметру трубы, ориентируясь на такие характеристики трубы, как наружный диаметр, толщина стенки и т. д.
Требования к расходу: Выбирайте размер тройника в зависимости от требований к расходу в трубопроводной системе. Более высокие скорости потока могут потребовать использования тройников большего размера для обеспечения плавного движения жидкости.
Номинальное давление: Выберите подходящий размер и материал в зависимости от рабочего давления в трубопроводной системе. Системам с высоким давлением могут потребоваться тройники большего размера для обеспечения прочности соединения.
Компоновка трубопровода: В случае сложной компоновки трубопровода могут потребоваться тройники различных размеров для удовлетворения специфических требований системы.
Алюминиевый тройник против стального тройника
| Свойства | Алюминиевый тройник | Стальной тройник |
| Вес | Легкий, подходит для применений, требующих снижения веса | Тяжелее, более высокие затраты на транспортировку и монтаж |
| Коррозионная стойкость | Высокая, оксидный слой алюминия предотвращает коррозию, особенно подходит для влажной и морской среды | Низкая, требует антикоррозийной обработки, подвержен ржавчине |
| Стоимость | Относительно низкая, экономически эффективен | Относительно высокая, особенно для нержавеющей стали |
| Прочность | Умеренная прочность, подходит для условий с общей нагрузкой | Более высокая прочность, подходит для условий с тяжелыми нагрузками |
| Термостойкость | Хорошая, но уступает стали | Выше, выдерживает более высокие температуры |
| Механические свойства | Хорошие, но уступают стали в определенных высокопрочных применениях | Превосходные, подходят для систем с большим давлением и ударами |
| Обрабатываемость | Легко обрабатывается, подходит для сложных форм | Сложнее в обработке, особенно высокопрочные стали |
| Перерабатываемость | Хорошая, алюминий подлежит вторичной переработке | Также перерабатывается, но энергопотребление при переработке выше, чем у алюминия |
| Подходящие условия | Подходит для сред, требующих коррозионной стойкости, таких как морская и химическая промышленность | Подходит для задач, требующих повышенной прочности, таких как строительство и машиностроение |
Преимущества и особенности алюминиевых тройников нестандартных размеров
Chalco поддерживает изготовление на заказ алюминиевых тройников различных типов и размеров. Алюминиевые тройники, изготовленные по индивидуальным размерам, обычно предлагают следующие преимущества и особенности.
Преимущества
Соответствие специфическим требованиям: Тройники нестандартных размеров могут быть спроектированы на основе конкретных потребностей заказчика в трубопроводах, обеспечивая точные и надежные соединения.
Адаптация к особым условиям: Некоторые проекты требуют эксплуатации при особом давлении, температуре или химических условиях. Тройники по индивидуальному заказу лучше подходят для таких условий.
Повышение эффективности системы: Индивидуальный подбор размеров обеспечивает оптимальный поток и распределение давления внутри системы, повышая общую эффективность.
Особенности
Точность измерений: Все параметры, такие как наружный диаметр, толщина стенки и требования к расходу, должны быть точно измерены во избежание несоответствия размеров или нестабильности соединений.
Стандартизация и совместимость: Даже при использовании индивидуальных конструкций рекомендуется следовать отраслевым стандартам для обеспечения совместимости с другими системами и простоты обслуживания.
Сроки производства и стоимость: Изготовление тройников на заказ может потребовать больше времени и затрат. Важно сбалансировать эти факторы с реальными потребностями проекта и бюджетом.
Почему стоит выбрать Chalco в качестве поставщика алюминиевых фитингов?
Алюминиевые тройники Chalco изготавливаются из высококачественных алюминиевых сплавов серий 6061 (АД33), 6063 (АД31) и других серий для обеспечения надежного качества продукции.
Chalco поддерживает большой складской запас различных размеров и предлагает услуги по резке для обеспечения быстрой доставки.
Chalco владеет широким спектром экструзионных матриц, помогая вам сэкономить на стоимости разработки форм.
Все алюминиевые материалы могут быть кастомизированы, включая цвет, размер и форму.
Для оптовых закупок Chalco предлагает еще более конкурентоспособные цены.
Chalco предоставляет полные отчеты о проверке качества, чтобы гарантировать качество продукции и обеспечить ваше спокойствие .
Chalco предлагает различные варианты расцветок для удовлетворения любых декоративных потребностей.
