Chalco предлагает решения для алюминиевых профилей — от стандартных прямоугольных и плоских труб до округлых, усиленных, крупных и квадратных труб, при этом сохраняя запас из тысяч готовых форм разного размера и толщины стенок. Для нестандартных спецификаций, основанных на чертежах, конструкциях с двойными полостями/сотами или высокоточных прямоугольных трубах, мы также поддерживаем быструю индивидуализацию форм и пробное производство.
Мы можем предоставить:
- Стандартная прямоугольная трубка с острым краем и округлая прямоугольная труба

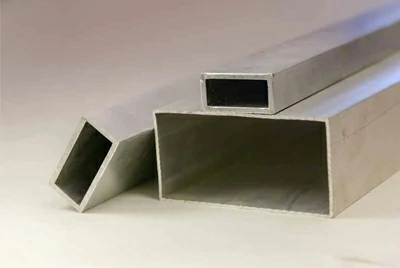

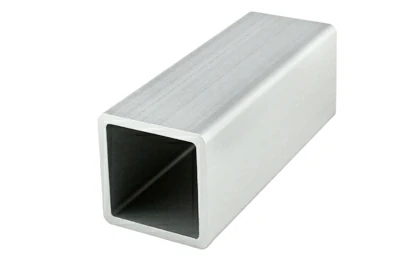

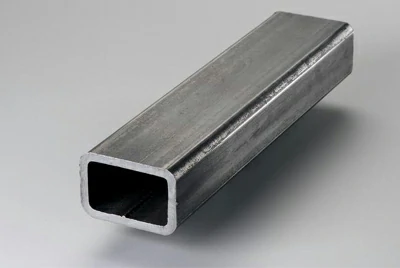

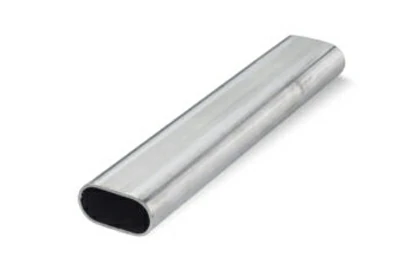

- Прямоугольные трубки специальной формы — квадратные/овальные/тонкие/толстостенные
- Сплав: прямоугольная трубка 6061, прямоугольная трубка 6063, серия 6082, 6060, 7000 и др.
- Варианты обработки поверхностей включают: анодирование, пескоструйную обработку, электрофорез, порошковое покрытие, полировку и др.
- Индивидуальные и многополые формы: такие как двойные, сотные, T/U-образные и усиленные профили.

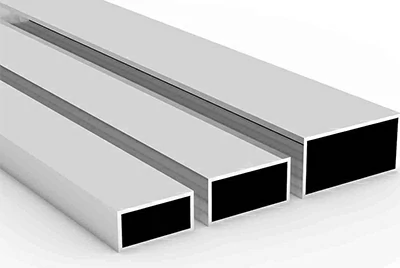

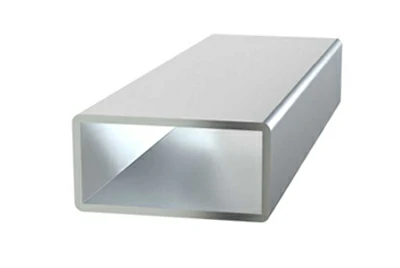

Стандартные прямоугольные ламповые штампы с острыми угловами

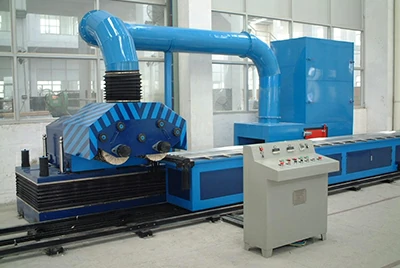

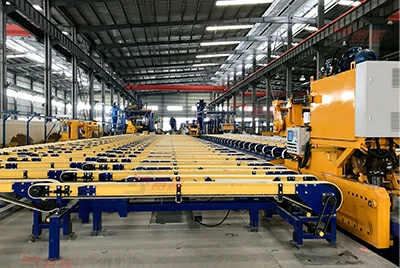

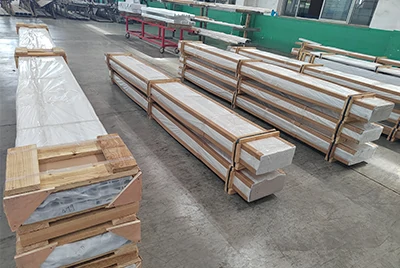

Мы можем напрямую производить большие количества прямоугольных алюминиевых труб без затрат на открытие формы. Наши существующие формы охватывают размеры от 10×15 мм до 300×200 мм, с толщиной стенок 1, 0–10 мм, что подходит для конструкционных каркасов, солнечных панелей, корпусов оборудования и легкой обработки профилей.
Сплавы: 6063, 6061, 6005A, 6082 и др.
Обработка: настраиваемая длина, нарезка, пробивание и сварка.
Поверхность: анодирование, электрофорез, порошковое покрытие и т.д.
Свяжитесь с нами сейчас
Ниже приведены размеры существующих прямоугольных алюминиевых трубных форм, которые можно заказать напрямую для производства:
| MОдель | A (мм) | B (мм) | T (мм) | Вес (кг/м) | Модель | A (мм) | B (мм) | T (мм) | Вес (кг/м) |
| H12X10-1.0 | 12 | 10 | 1 | 0.109 | H30X20-3.0 | 30 | 20 | 3 | 0.715 |
| H15X11.4-08 | 15 | 11.4 | 0.8 | 0.108 | HZGR-022 | 30 | 22 | 0.8 | 0.219 |
| H18X12-1.4 | 18 | 12 | 1.4 | 0.207 | HZGR-021 | 30 | 25 | 0.8 | 0.231 |
| AT2159 | 19.09 | 12.7 | 2.8 | 0.397 | H30x25-1.0 | 30 | 25 | 1 | 0.288 |
| H20X8.8X1 | 20 | 8.8 | 1 | 0.145 | H31X20-1.2 | 31 | 20 | 1.2 | 0.316 |
| MQ-A25 | 20 | 9.5 | 1.5 | 0.215 | H31X20-2.5 | 31 | 20 | 2.5 | 0.623 |
| HY-BY03 | 20 | 10 | 1 | 0.152 | H32X20-0.9 | 32 | 20 | 0.9 | 0.245 |
| H20X10-1.5 | 20 | 10 | 1.5 | 0.22 | BL-XC14 | 34 | 20 | 2 | 0.542 |
| H20X12-1.0 | 20 | 12 | 1 | 0.163 | H34X17-2.0 | 34 | 17 | 2 | 0.509 |
| H20x12-1.5 | 20 | 12 | 1.5 | 0.236 | YD-HL35 | 34 | 18 | 1.5 | 0.397 |
| H20x15-1.0 | 20 | 15 | 1 | 0.179 | YD-NT87 | 34 | 20 | 2 | 0.54 |
| H21.8x13.5-2.0 | 21.8 | 13.5 | 2 | 0.339 | H34x20-3.0 | 34 | 20 | 3 | 0.78 |
| KM-FRGJ010 | 24 | 18 | 1.5 | 0.317 | H35X25-1.5 | 35 | 25 | 1.5 | 0.463 |
| H25x15-0.8 | 25 | 15 | 0.8 | 0.167 | H35X25-2.0 | 35 | 25 | 2 | 0.607 |
| H25x15-1.0 | 25 | 15 | 1 | 0.206 | CN-FT0081 | 35 | 25 | 4 | 1.13 |
| H25x15-1.5 | 25 | 15 | 1.5 | 0.3 | H38X16-1.1 | 38 | 16 | 1.1 | 0.335 |
| H25x15-1.8 | 25 | 15 | 1.8 | 0.355 | H38x18-1.0 | 38 | 18 | 1 | 0.292 |
| H25x16-1.2 | 25 | 16 | 1.2 | 0.25 | H38X19-3.0 | 38 | 19 | 3 | 0.829 |
| HM25X20 | 25 | 20 | 1.2 | 0.276 | HM4402A-08 | 38 | 25 | 0.8 | 0.265 |
| H25x20-1.5 | 25 | 20 | 1.5 | 0.342 | GYQ463 | 38 | 25 | 1 | 0.331 |
| BR-MC0088 | 25.3 | 12.5 | 0.9 | 0.176 | GYQ594 | 38 | 26 | 1.3 | 0.442 |
| X-4401 | 25.4 | 12.7 | 1 | 0.196 | H38x30-1.2 | 38 | 30 | 1.2 | 0.43 |
| KM-FRGJ009 | 29.3 | 15 | 1 | 0.23 | H38.1x16-1.25 | 38.1 | 16 | 1.25 | 0.348 |
| H30.2x15.3-1.1 | 30.2 | 15.3 | 1.1 | 0.257 | X-4400-10 | 38.1 | 19.05 | 1 | 0.303 |
| H30X10-0.9 | 30 | 10 | 0.9 | 0.186 | X-4402-10 | 38.1 | 25.4 | 1 | 0.332 |
| H30X15-1.0 | 30 | 15 | 1 | 0.233 | H39.6X19.8-1.4 | 39.6 | 19.8 | 1.4 | 0.429 |
| H30X15-1.5 | 30 | 15 | 1.5 | 0.341 | H40X8-1.0 | 40 | 8 | 1 | 0.249 |
| H30X15-2.0 | 30 | 15 | 2 | 0.444 | H40X12-2.0 | 40 | 12 | 2 | 0.52 |
| YD-HL34 | 30 | 18 | 1.5 | 0.365 | H40x12-3.0 | 40 | 12 | 3 | 0.748 |
| H30X20-2.0 | 30 | 20 | 2 | 0.499 | H40x15-2.0 | 40 | 15 | 2 | 0.553 |
| H30X20R-2.0 | 30 | 20 | 2 | 0.499 | S-4416-14 | 45 | 18 | 1.4 | 0.457 |
| H40x20-1.2 | 40 | 20 | 1.2 | 0.375 | H50X30-4.0 | 50 | 30 | 4 | 1.561 |
| H40X20-1.4 | 40 | 20 | 1.4 | 0.435 | H50x34-3.0 | 50 | 34 | 3 | 1.268 |
| H40x20-2.0 | 40 | 20 | 2 | 0.607 | H50x40-1.2 | 50 | 40 | 1.2 | 0.568 |
| Y-0906004 | 40 | 20 | 2 | 0.607 | H50x40-1.5 | 50 | 40 | 1.5 | 0.707 |
| H40x20-3.0 | 40 | 20 | 3 | 0.878 | H50X40-2.0 | 50 | 40 | 2 | 0.933 |
| C18-XC-10 | 40 | 22.5 | 1 | 0.328 | H50X44-2.0 | 50 | 44 | 2 | 0.972 |
| H40X25-1.0 | 40 | 25 | 1 | 0.342 | X-4413 | 50.8 | 12.7 | 0.85 | 0.285 |
| H40X25X1.2 | 40 | 25 | 1.2 | 0.407 | X-4403-08 | 50.8 | 25.4 | 0.8 | 0.322 |
| H40x25-2.0 | 40 | 25 | 2 | 0.661 | X-4403-10 | 50.8 | 25.4 | 1 | 0.401 |
| H40x25-3.0 | 40 | 25 | 3 | 0.959 | H50.8X25.4-1.4 | 50.8 | 25.4 | 1.4 | 0.555 |
| H40x30-1.0 | 40 | 30 | 1 | 0.369 | S-4403-20 | 50.8 | 25.4 | 2 | 0.783 |
| H40x30-1.5 | 40 | 30 | 1.5 | 0.545 | H50.8x25.4-3.05 | 50.8 | 25.4 | 3.05 | 1.159 |
| H40X30-2.0 | 40 | 30 | 2 | 0.715 | H50.8X25.4-3.18 | 50.8 | 25.4 | 3.18 | 1.204 |
| X-4439-11 | 42.1 | 18 | 1.1 | 0.344 | S-4405-20 | 50.8 | 38.1 | 2 | 0.92 |
| YD-NT86 | 44.7 | 34 | 2 | 0.807 | MQ-A26 | 53 | 28 | 2 | 0.832 |
| KE0124 | 45 | 20 | 1.4 | 0.472 | H55X30-2.0 | 55 | 30 | 2 | 0.878 |
| MQ807 | 47 | 28 | 1 | 0.396 | H55X30-2.5 | 55 | 30 | 2.5 | 1.084 |
| H50X13-1.5 | 50 | 13 | 1.5 | 0.488 | H56X30-3.0 | 56 | 30 | 3 | 1.301 |
| H50X20-1.0 | 50 | 20 | 1 | 0.369 | H58x25-1.1 | 58 | 25 | 1.1 | 0.48 |
| H50X20-2.0 | 50 | 20 | 2 | 0.716 | H58x25-1.2 | 58 | 25 | 1.2 | 0.524 |
| H50X25-0.85 | 50 | 25 | 0.85 | 0.338 | H58X25-1.4 | 58 | 25 | 1.4 | 0.609 |
| HM4403A-85 | 50 | 25 | 0.85 | 0.336 | Y-0907051 | 59.8 | 29.8 | 1.7 | 0.794 |
| H50x25-1.4 | 50 | 25 | 1.4 | 0.548 | XY-WD010 | 60 | 14 | 1.4 | 0.54 |
| H50x25-1.8 | 50 | 25 | 1.8 | 0.696 | H60X15X2.0 | 60 | 15 | 2 | 0.77 |
| H50X25-2.0 | 50 | 25 | 2 | 0.77 | X-4016-11 | 60 | 18 | 1.1 | 0.45 |
| KE0125 | 50 | 25 | 2 | 0.77 | H60X20-1.4 | 60 | 20 | 1.4 | 0.607 |
| H50X25-3.0 | 50 | 25 | 3 | 1.122 | H60X20-2.0 | 60 | 20 | 2 | 0.824 |
| H50X30-1.2 | 50 | 30 | 1.2 | 0.505 | SZ-SY014 | 60 | 24 | 1 | 0.444 |
| H50X30-1.4 | 50 | 30 | 1.4 | 0.658 | H60X30-1.2 | 60 | 30 | 1.2 | 0.57 |
| H50X30-2.0 | 50 | 30 | 2 | 0.821 | H60X30-1.5 | 60 | 30 | 1.5 | 0.705 |
| H50X30-3.0 | 50 | 30 | 3 | 1.203 | H60X30-1.8 | 60 | 30 | 1.8 | 0.843 |
| H60X30-2.0 | 60 | 30 | 2 | 0.932 | H72x30-1.0 | 72 | 30 | 1 | 0.54 |
| H60X39-1.4 | 60 | 39 | 1.4 | 0.73 | MQ812 | 72 | 47 | 2 | 1.247 |
| H60X40-2.0 | 60 | 40 | 2 | 1.041 | H75X25-1.8 | 75 | 25 | 1.8 | 0.94 |
| H60x40-3.0 | 60 | 40 | 3 | 1.528 | H75X25-2.0 | 75 | 25 | 2 | 1.041 |
| H60x40-4.0 | 60 | 40 | 4 | 1.987 | H75x50-1.4 | 75 | 50 | 1.4 | 0.927 |
| H60x44-3.0 | 60 | 44 | 3 | 1.593 | H75X60-1.5 | 75 | 60 | 1.5 | 1.073 |
| H60X50-1.0 | 60 | 50 | 1 | 0.583 | H76x12-0.8 | 76 | 12 | 0.8 | 0.375 |
| H60X50-3.0 | 60 | 50 | 3 | 1.691 | H76X20.7-1.0 | 76 | 20.7 | 1 | 0.512 |
| S-E7398 | 62 | 25 | 3 | 1.317 | HM4404-85 | 76 | 25 | 0.85 | 0.458 |
| H62x40-3.0 | 62 | 40 | 3 | 1.561 | H76X25-1.0 | 76 | 25 | 1 | 0.537 |
| H63.5X25-2.0 | 63.5 | 25 | 2 | 0.916 | H76X25-1.2 | 76 | 25 | 1.2 | 0.639 |
| H63.5x31.75-1.5 | 63.5 | 31.75 | 1.5 | 0.75 | H76x30-3.0 | 76 | 30 | 3 | 1.626 |
| H63.5x38.1-3.05 | 63.5 | 38.1 | 3.05 | 1.579 | H76X38.2-2.0 | 76 | 38.2 | 2 | 1.195 |
| H63.5x38.1-3.18 | 63.5 | 38.1 | 3.18 | 1.639 | H76X44-0.85 | 76 | 44 | 0.85 | 0.545 |
| MQ782 | 64 | 40 | 3 | 1.594 | H76x44-1.0 | 76 | 44 | 1 | 0.64 |
| H65X25-1.0 | 65 | 25 | 1 | 0.477 | AT2150 | 80 | 12 | 1.5 | 0.724 |
| H65x30-1.6 | 65 | 30 | 1.6 | 0.796 | X-4404-10 | 76.2 | 25.4 | 1 | 0.538 |
| S-E8411 | 65 | 32 | 3 | 1.48 | H76.2X25.4-3.18 | 76.2 | 25.4 | 3.18 | 1.641 |
| H65X35-1.0 | 65 | 35 | 1 | 0.531 | X-4417-10 | 76.2 | 38.1 | 1 | 0.607 |
| H65X55-2.5 | 65 | 55 | 2.5 | 1.558 | H76.2X38.1-1.4 | 76.2 | 38.1 | 1.4 | 0.846 |
| H65X60-1.2 | 65 | 60 | 1.2 | 0.797 | H76.2x38.1-3.18A | 76.2 | 38.1 | 3.18 | 1.86 |
| H66.5x26.5-3.0 | 66.5 | 26.5 | 3 | 1.415 | X-4406 | 76.2 | 44.5 | 1.1 | 0.706 |
| AT2162 | 70 | 20 | 1.2 | 0.57 | H76.2X50.8-1.78 | 76.2 | 50.8 | 1.78 | 1.19 |
| YD-HL33 | 70 | 20 | 1.5 | 0.705 | S-4419-19 | 76.2 | 50.8 | 1.9 | 1.269 |
| GL018 | 70 | 30 | 1.4 | 0.738 | H76.2x50.8-3.05 | 76.2 | 50.8 | 3.05 | 1.999 |
| H70X30-1.5 | 70 | 30 | 1.5 | 0.789 | H76.2x50.8-3.18 | 76.2 | 50.8 | 3.18 | 2.079 |
| H70x44-2.0 | 70 | 44 | 2 | 1.192 | H76.2X50.8-4.5 | 76.2 | 50.8 | 4.5 | 2.878 |
| H70X50-3.0 | 70 | 50 | 3 | 1.854 | H80X20-2.0 | 80 | 20 | 2 | 1.041 |
| KJ-JLHY032 | 70 | 50 | 1.5 | 0.951 | H80X30-2.0 | 80 | 30 | 2 | 1.149 |
| H71x65-3.0 | 71 | 65 | 3 | 2.106 | H80X35-2 | 80 | 35 | 2 | 1.204 |
| AT2195 | 72 | 25 | 1.6 | 0.814 | HM28416 | 80 | 30 | 5 | 2.71 |
| H80X40-1.1 | 80 | 40 | 1.1 | 0.702 | H100X30-1.2 | 100 | 30 | 1.2 | 0.83 |
| H80X40-1.5 | 80 | 40 | 1.5 | 0.951 | H100X30-2.0 | 100 | 30 | 2 | 1.366 |
| H80x40-3.0 | 80 | 40 | 3 | 1.854 | H100X30-3 | 100 | 30 | 3 | 2.017 |
| H80X40-4.0 | 80 | 40 | 4 | 2.428 | X-4408 | 100 | 38.1 | 2 | 1.5 |
| H80X45-1.9 | 80 | 45 | 1.9 | 1.248 | H100x40-1.2 | 100 | 40 | 1.2 | 0.933 |
| H80x50-1.4 | 80 | 50 | 1.4 | 0.965 | H100X40-2.0 | 100 | 40 | 2 | 1.474 |
| H80X50-4.0 | 80 | 50 | 4 | 2.645 | H100x40-3.0 | 100 | 40 | 3 | 2.179 |
| H80X60-1.2 | 80 | 60 | 1.2 | 0.895 | H100X44-0, 85 | 100 | 44 | 0.85 | 0.656 |
| H80X60-1.4 | 80 | 60 | 1.4 | 1.041 | H100X44-1.0 | 100 | 44 | 1 | 0.77 |
| H80X60-2.0 | 80 | 60 | 2 | 1.474 | H100X44-1.2 | 100 | 44 | 1.2 | 0.921 |
| H80X60-3.0 | 80 | 60 | 3 | 2.179 | H100X44-2.0 | 100 | 44 | 2 | 1.518 |
| JY-GS054 | 80 | 60 | 3 | 2.179 | H100X45-1.9 | 100 | 45 | 1.9 | 1.454 |
| H80X70-6.0 | 80 | 70 | 6 | 4.488 | H100X45-3.0 | 100 | 45 | 3 | 2.26 |
| H83.3X23-1.0 | 83.3 | двадцать три | 1 | 0.563 | H100X48-1.8 | 100 | 48 | 1.8 | 1.409 |
| H83X25-1.2 | 83 | 25 | 1.2 | 0.684 | H100X50-1.4 | 100 | 50 | 1.4 | 1.117 |
| H84.4X57.4-4.0 | 84.4 | 57.4 | 4 | 2.901 | H100X50-2.0 | 100 | 50 | 2 | 1.583 |
| H85X44-1.2 | 85 | 44 | 1.2 | 0.823 | H100X50-2.3 | 100 | 50 | 2.3 | 1.813 |
| H85x45-1.4 | 85 | 45 | 1.4 | 0.965 | H100x50-3.0 | 100 | 50 | 3 | 2.333 |
| H88X44-1.2 | 88 | 44 | 1.2 | 0.84 | HM4423-30 | 100 | 50 | 3 | 2.333 |
| H88x44-2.0 | 88 | 44 | 2 | 1.382 | H100X50-4.0 | 100 | 50 | 4 | 3.079 |
| H90.8x25.4 | 90.8 | 25.4 | 1 | 0.617 | H100X60-1.4 | 100 | 60 | 1.4 | 1.193 |
| H90.8x50.8 | 90.8 | 50.8 | 1 | 0.802 | H100X60-1.85 | 100 | 60 | 1.85 | 1.568 |
| H90X38-1.5 | 90 | 38 | 1.5 | 1.013 | H100X60-2.0 | 100 | 60 | 2 | 1.685 |
| H90X50-1.3 | 90 | 50 | 1.3 | 0.965 | H100x60-2.5 | 100 | 60 | 2.5 | 2.1 |
| YD-YMJ56 | 90 | 50 | 3 | 2.171 | YD-NT114 | 100 | 60 | 3 | 2.495 |
| H93X25-1.45 | 93 | 25 | 1.45 | 0.905 | H100x70-2.0 | 100 | 70 | 2 | 1.799 |
| H94X52-4.0 | 94 | 52 | 4 | 2.992 | H100X80-3.0 | 100 | 80 | 3 | 2.829 |
| H95X40-1.6 | 95 | 40 | 1.6 | 1.139 | F100X90R-2.0 | 100 | 90 | 2 | 2.026 |
| H99x40-1.8 | 99 | 40 | 1.8 | 1.321 | X-4405-09 | 101.6 | 25.4 | 0.9 | 0.611 |
| H100X20-2.0 | 100 | 20 | 2 | 1.257 | H101.6x25.4-3.0 | 101.6 | 25.4 | 3 | 1.967 |
| H100X25-2.3 | 100 | 25 | 2.3 | 1.501 | H101.6x25.4-3.18 | 101.6 | 25.4 | 3.18 | 2.079 |
| X-4407 | 101.6 | 44.5 | 1.1 | 0.858 | H127X50.8-3.18A | 127 | 50.8 | 3.18 | 2.955 |
| AT2125 | 101.6 | 44.45 | 1.6 | 1.239 | H127X50.8-6.35A | 127 | 50.8 | 6.35 | 5.683 |
| H101.6X44.45-1.83 | 101.6 | 44.45 | 1.83 | 1.412 | H128x68-1.5 | 128 | 68 | 1.5 | 1.569 |
| X-4420-11 | 101.6 | 50.8 | 1.1 | 0.893 | YD-GH59 | 129 | 80 | 1.8 | 1.996 |
| H101.6X50.8-1.7 | 101.6 | 50.8 | 1.7 | 1.373 | H130X50-4 | 130 | 50 | 4 | 3.729 |
| H101.6x50.8-3.05 | 101.6 | 50.8 | 3.05 | 2.418 | H130X70-2.0 | 130 | 70 | 2 | 2.117 |
| H101.6x50.8-4.75 | 101.6 | 50.8 | 4.75 | 3.679 | H140x50-1.4 | 140 | 50 | 1.4 | 1.421 |
| H101.6x50.8-6.35 | 101.6 | 50.8 | 6.35 | 4.808 | MQ-NJ028 | 140 | 100 | 2.5 | 3.184 |
| H105X26-1.2 | 105 | 26 | 1.2 | 0.837 | AT2129 | 145 | 44.5 | 2 | 2.011 |
| MQ670 | 105 | 60 | 2 | 1.745 | H150X25-3.0 | 150 | 25 | 3 | 2.748 |
| MQ669 | 105 | 65 | 2.5 | 2.238 | H150x30-2.6 | 150 | 30 | 2.6 | 2.463 |
| H110X30-2.0 | 110 | 30 | 2 | 1.474 | H150x30-3.0 | 150 | 30 | 3 | 2.829 |
| H110X60-1.4 | 110 | 60 | 1.4 | 1.269 | H150x44.5-3.0 | 150 | 44.5 | 3 | 3.065 |
| HK-HD0002 | 110 | 80 | 2 | 2.026 | H150x50-1.8 | 150 | 50 | 1.8 | 1.916 |
| HM15602 | 111.4 | 46.4 | 3.5 | 2.851 | H150x50-2.0 | 150 | 50 | 2 | 2.117 |
| YD-YMJ55 | 115 | 65 | 3 | 2.819 | H150X50-4 | 150 | 50 | 4 | 4.163 |
| HM15622 | 117 | 25.4 | 3.5 | 2.553 | MQ300 | 150 | 60 | 1.85 | 2.069 |
| H120X20-2.0 | 120 | 20 | 2 | 1.474 | H150x65-3.0 | 150 | 65 | 3 | 3.398 |
| MQ448 | 120 | 30 | 1.8 | 1.468 | H150X75-2.0 | 150 | 75 | 2 | 2.396 |
| H120X40-1.7 | 120 | 40 | 1.7 | 1.443 | H150X75-2.8 | 150 | 75 | 2.8 | 3.33 |
| MQ703 | 120 | 45 | 2.5 | 2.168 | H150X85-2.0 | 150 | 85 | 2 | 2.504 |
| H120X50-3.0 | 120 | 50 | 3 | 2.667 | H150x100-2.5 | 150 | 100 | 2.5 | 3.308 |
| H120X50-4.0 | 120 | 50 | 4 | 3.512 | H150X100-3.0 | 150 | 100 | 3 | 3.967 |
| H120X60-2.0 | 120 | 60 | 2 | 1.901 | X-4427-18 | 152.4 | 50.8 | 1.8 | 1.941 |
| H120X60-3.0 | 120 | 60 | 3 | 2.829 | H152.4X50.8-3.18A | 152.4 | 50.8 | 3.18 | 3.39 |
| H120X60-4.0 | 120 | 60 | 4 | 3.729 | H152.4X50.8-6.35A | 152.4 | 50.8 | 6.35 | 6.554 |
| H120X72-2.0 | 120 | 72 | 2 | 2.03 | H152.4X76.2-3.17 | 152.4 | 76.2 | 3.17 | 3.819 |
| H125X38-2.3 | 125 | 38 | 2.3 | 1.975 | H152.4X101.6-6.35 | 152.4 | 101.6 | 6.35 | 8.305 |
| H125X100-2.0 | 125 | 100 | 2 | 2.396 | H152.4X101.6-12.7 | 152.4 | 101.6 | 12.7 | 15.735 |
| H127X25-2.0 | 127 | 25 | 2 | 1.604 | H160X80-1.8 | 160 | 80 | 1.8 | 2.371 |
| H127x50.8-1.98 | 127 | 50.8 | 1.98 | 1.867 | H160X80-2.0 | 160 | 80 | 2 | 2.558 |
| H180X75-3.0 | 180 | 75 | 3 | 4.049 | H250X50-4.0A | 250 | 50 | 4 | 6.331 |
| H180X81-2.5 | 180 | 81 | 2.5 | 3.469 | H250X55-3.0 | 250 | 55 | 3 | 4.862 |
| C16-XC-03 | 185 | 80 | 3 | 4.211 | H250X125-3.2 | 250 | 125 | 3.2 | 6.344 |
| H200X50-3.0 | 200 | 50 | 3 | 3.968 | H300x50-3.5 | 300 | 50 | 3.5 | 6.507 |
| HM4450-30 | 200 | 50 | 3 | 3.967 | YD-HL49 | 300 | 75 | 3.5 | 6.955 |
| H200X60-2.3 | 200 | 60 | 2.3 | 3.172 | H300x90-3.2 | 300 | 90 | 3.2 | 6.629 |
| H200X75-2.8 | 200 | 75 | 2.8 | 4.089 | H300X100-3.0 | 300 | 100 | 3 | 6.406 |
| H200X100-2.5 | 200 | 100 | 2.5 | 3.997 | YD-NT95 | 300 | 100 | 3.5 | 7.43 |
| HM44100-30 | 200 | 100 | 3 | 4.78 | H300X120-3.5 | 300 | 120 | 3.5 | 7.844 |
| H200X100-3.0 | 200 | 100 | 3 | 5.014 | H300x120-4.5 | 300 | 120 | 4.5 | 10.025 |
| H200x150-3.5 | 200 | 150 | 3.5 | 6.507 | H304.8X101.6-4.8 | 304.8 | 101.6 | 4.8 | 10.324 |
| HJR012 | 250 | 35 | 2.5 | 4.022 | H304.8X101.6-7.94 | 304.8 | 101.6 | 7.94 | 16.801 |
| H250X40-2.7 | 250 | 40 | 2.7 | 4.165 | H304.8X127-6.4 | 304.8 | 127 | 6.4 | 14.534 |
Прямоугольные штампы Chalco с круглым углом
Округлые прямоугольные трубы, в отличие от прямоугольных, имеют закругленные углы на всех четырёх углах, что делает их подходящими для конструктивных компонентов, требующих более высокой ударостойкости, эстетики или избегания острых краёв. Наши существующие формы охватывают размеры от 12×20 мм до 200×150 мм, с закруглёнными углами 1–10 мм и толщиной стенок 1, 0–8, 0 мм, что применимо к механическим рамам, декоративным профилям, конструктивным компонентам транспортных средств и другим направлениям.
Сплавы: 6063, 6061, 6005A, 6082 и др.
Обработка:Резка по длине, пробивание, сварка, сгибание.
Обработка поверхности:Анодирование, электрофорез, порошковое покрытие, чистка, волокна древесины и т.д.
Свяжитесь с нами сейчас
| MОдель | A (мм) | B (мм) | T (мм) | R (мм) | Вес (кг/м) |
| H18x10R-1.2 | 18 | 10 | 1.2 | 1.5 | 0.162 |
| MC-AD0017 | 24 | 18 | 1.2 | 3.5 | 0.241 |
| H12.7x38.1R-1.4 | 38.1 | 12.7 | 1.4 | 2 | 0.363 |
| H30.8X23.7R-1.4 | 30.8 | 23.7 | 1.4 | 2 | 0.383 |
| H34.92X25.4R-1.3 | 34.92 | 25.4 | 1.3 | 2.38 | 0.395 |
| MC-AD0015 | 34.92 | 25.4 | 1.3 | 2.38 | 0.396 |
| MC-AD0014 | 34.92 | 25.4 | 1.6 | 2.38 | 0.484 |
| H40X15-1.5R | 40 | 15 | 1.5 | 1.5 | 0.418 |
| H40X23R-1.0 | 40 | 23 | 1 | 1.5 | 0.361 |
| CN-ST0022 | 40 | 25 | 2 | 3 | 0.659 |
| HM-LS145 | 40 | 34 | 2 | 3 | 0.74 |
| GE-ME0203 | 43.7 | 23.7 | 1.4 | 2 | 0.482 |
| HM-LS130 | 45 | 36 | 2 | 3 | 0.816 |
| CN-ST0021 | 50 | 31 | 2 | 2 | 0.9 |
| H50.8x25.4R-2.29 | 50.8 | 25.4 | 2.29 | 2 | 0.899 |
| H50.8X25.4R-3.18 | 50.8 | 25.4 | 3.18 | 3.18 | 1.193 |
| H60X40R-2.5 | 60 | 40 | 2.5 | 2 | 1.287 |
| CN-ST0018 | 65 | 45 | 2 | 4 | 1.205 |
| H73X20R-0, 8 | 73 | 20 | 0.8 | 1 | 0.394 |
| L-253133A | 73.5 | 32.5 | 5 | 8.5 | 2.462 |
| L-253133 | 74 | 33 | 5 | 8.5 | 2.489 |
| H76.2X50.8R-3.05 | 76.2 | 50.8 | 3.05 | 6.35 | 1.918 |
| H86X21R-0, 9 | 86 | 21 | 0.9 | 2.6 | 0.504 |
| H101.6X50.8R-3.18 | 101.6 | 50.8 | 3.18 | 3.18 | 2.514 |
| H101.6X50.8R-4.76 | 101.6 | 50.8 | 4.76 | 4.76 | 3.686 |
| H120X70R-3 | 120 | 70 | 3 | 10 | 2.873 |
| H152.4X101.6R-4.75 | 152.4 | 101.6 | 4.75 | 6.35 | 6.207 |
Квадратные алюминиевые трубчатые штампы
В настоящее время мы предлагаем различные формы для квадратных трубок размером от 10×10 мм до 200×200 мм, с толщиной стенок от 1, 0 до 10 мм. Эти формы подходят для таких применений, как строительные рамы, опоры оборудования, фотоэлектрические кронштейны, механические конструкции и мебельные системы. Их можно использовать непосредственно для массового производства без дополнительных затрат на изготовление форм.
Толщина стенок: 1, 0 / 1, 2 / 1, 5 / 2, 0 / 3, 0 / 4, 0 / 5, 0 / 6, 0 / 8, 0 / 10, 0 мм
Сплавы: 6063-T5/T6, 6061-T6, 6005A, 6082
Обработка: резка фиксированной длины, сварка, пробивка, гибка и сборка.
Свяжитесь с нами сейчас
Ниже приведена экспозиция размеров формы для нашего стандартного размера алюминиевых квадратных труб. Вы также можете перейти на страницу продукта с алюминиевой квадратной трубкой, чтобы увидеть детали продукта.
| MОдель | A (мм) | B (мм) | Толщина стенки T (мм) | Угол R(мм) | Примечание |
| 2.45×50.6×55.5 | 50.6 | 55.5 | 2.45 | – | Примерно маленькая квадратная трубка |
| 2.5×70×75 | 70 | 75 | 2.5 | – | Обычная тонкостенная прямоугольная труба |
| 19.05×19.05×3.2 | 19.05 | 19.05 | 3.2 | – | Стандартная маленькая квадратная трубка (3/4 дюйма) |
| 24.8×24.8×D14 | 24.8 | 24.8 | 5.4 | – | Толстостенная маленькая квадратная труба |
| 25.4×25.4×3 | 25.4 | 25.4 | 3 | – | Квадратная труба размером 1 дюйм |
| 25×25×2 | 25 | 25 | 2 | – | Стандартная квадратная труба |
| 30×30×2 | 30 | 30 | 2 | – | Стандартная квадратная труба |
| 32×32×4 R8 | 32 | 32 | 4 | 8 | Круглая квадратная трубка (среднего размера) |
| 39.95×39.95×D20 | 39.95 | 39.95 | 9.98 | – | Сверхтолстостенная квадратная труба |
| 40×40×3 | 40 | 40 | 3 | – | Стандартная квадратная труба |
| 45×45×5 | 45 | 45 | 5 | – | Толстостенная квадратная труба |
| 50, 8×50, 8×3 | 50.8 | 50.8 | 3 | – | 2-дюймовая квадратная труба |
| 50×50×44×44 | 50 | 50 | 3 | – | Исходя из внутренних и внешних размеров, оценочная толщина стенки составляет примерно 3 мм. |
| 50×50×4-R8 | 50 | 50 | 4 | 8 | Округлая квадратная трубка |
| 50×50×D20 | 50 | 50 | 15 | – | Толстостенная квадратная труба (внутренний диаметр 20 мм) |
| 50×50×D25 | 50 | 50 | 12.5 | – | Толстостенная квадратная труба |
| 50×50×D28.5 | 50 | 50 | 10.75 | – | Толстостенная квадратная труба |
| 60×60×3.91 | 60 | 60 | 3.91 | – | Стандартный размер в США (примерно 4 мм) |
| 60×60×52 | 60 | 60 | 4 | – | Чрезвычайно толстая стенка |
| 60×60×6 | 60 | 60 | 6 | – | Стандартная толщина структурной трубы |
| 70×70×5-R10 | 70 | 70 | 5 | 10 | Квадратная трубка с округлым углом (среднего до большого размера) |
| 80×80×62×62 | 80 | 80 | 9 | – | Толстостенная квадратная труба |
| 85×85×65×65 | 85 | 85 | 10 | – | Сверхтолстая стенка с индивидуальной квадратной трубой |
| 87, 5×80, 5×3, 5 | 87.5 | 80.5 | 3.5 | – | Неравномерная квадратная трубка (прямоугольная) |
| 90×90×9 | 90 | 90 | 9 | – | Высокопрочные толстостенные конструкционные материалы |
| 92×92×D60 | 92 | 92 | 16 | – | Очень толстостенная квадратная труба |
| 100×100×10×R0.5 | 100 | 100 | 10 | 0.5 | Маленькая округлая квадратная трубка |
| 100×100×3 | 100 | 100 | 3 | – | Стандартная квадратная труба |
| 100×100×6×R10 | 100 | 100 | 6 | 10 | Округлая квадратная трубка |
| 100×100×80×80×R5 | 100 | 100 | 10 | 5 | Расчёт двухслойной структуры (толщина 10 мм) |
| 101, 5×101, 5×78, 5×78, 5 | 101.5 | 101.5 | 11.5 | – | Толстостенная конструкционная труба |
| 101.6×152.4×13×10.6 | 101.6 | 152.4 | 13 | 10.6 | Прямоугольная труба (класс 4×6 дюйма) |
| 100×100×10×R5 | 100 | 100 | 10 | 5 | Округлая квадратная трубка |
| 103×103×75.8 | 103 | 103 | 13.6 | – | Толщина стенок очень большая |
| 142×142×D96 | 142 | 142 | двадцать три | – | Сверхтолстостенная квадратная труба |
| 147×142.5×D102.5 | 147 | 142.5 | 20 | – | Примерно квадратная толстостенная труба |
| BG118.3×203.8×7.65 | 118.3 | 203.8 | 7.65 | – | Большая прямоугольная труба (прочная конструкция) |
Специальные прямоугольные алюминиевые трубы
Специализированные прямоугольные трубы Чалко включают нестандартные структурные профили, такие как эллиптические/плоско-овальные трубы, тонкие трубы и толстостенные трубы, подходящие для лёгких конструктивных компонентов, железнодорожного транспорта, рамы оборудования, автомобильных деталей, теплоотвода и специального оборудования.
Овальная / плоско-овальная прямоугольная трубка
Распространённые размеры: 20×40×2R, 30×60×3R, 50×100×4R
Особенности:Углы округлые, форма напоминает эллипс или плоско-овальную трубку. Используется в багажниках на крыше автомобилей, профилях лестниц, мебельных конструкциях и гидротрубах.
Тонкая / тонкостенная прямоугольная трубка
Распространённые размеры: 15×40×1, 0, 20×50×1, 2, 30×60×1, 5 мм
Особенности:Толщина стенки составляет от 0, 8 до 1, 2 мм; соотношение ширины к плоскости до 1:3 или 1:4. Подходит для декоративных рам, светодиодных светильников, аэрокосмических внутренних деталей и корпусов для дисплеев.
Прямоугольная труба с толстостенками
Типичные размеры: 50×80×6, 60×100×8, 80×120×10 мм
Особенности:Толщина стенки 5–12 мм, идеально подходит для несущих конструкций и сварных деталей. Используется в роботизированных руках, каркасах транспортных средств, тяжелой технике и замене алюминия в качестве стали.
Возможность изготовления индивидуальных прямоугольных ламп и открытых штампов
Если для вашего проекта требуются нестандартные алюминиевые трубы, такие как специальные размеры, конструкции с непрямым углом, округлые прямоугольные трубы или многополые профили, Chalco также может предоставить услуги по индивидуальной подготовке форм, поддерживая изготовление специальных сечений или профилей из высокопрочных сплавов согласно чертежам.
Настраиваемый диапазон:
- Поперечные размеры: 5×10 мм – 500×300 мм
- Толщина стенок: 0, 8 – 30 мм
- Форма поперечного сечения: прямоугольный угол / округлый угол / не 90° угол / двойная полость / многополость / арматурное ребро
- Варианты легкосплавных вариантов: 6063 / 6061 / 6005A / 5083 / 6082 / 2024 / 7050 / 7075
- Длина: 3–12 метров, пригодны для обработки, резки и сварки.
| Ситуация/Проект | Нужно ли открывать форму? | Описание/Параметры |
| Размеры соответствуют диапазону, указанному в таблице форм. | ❌ Нет | Прямое производство, без платы за форму |
| Размеры, не указанные в спецификациях формы или предоставлены чертежами заказчика | ✅ Да | Откройте форму и экструдируйте согласно схеме. |
| Двойная полость / Многополость / Нерегулярная форма апертура / Угол без 90° | ✅ Да | Он имеет особую структуру и требует новой формы. |
| Точная конструкция / Локальные армирующие ребра / Специальный угол радиуса | ✅ Да | Экструзия + Постобработка |
Витрина продукции из прямоугольных труб Chalco
Алюминиевая прямоугольная трубка 6061
Алюминиевая прямоугольная трубка 6063
Чёрная алюминиевая прямоугольная трубка
Анодированная алюминиевая прямоугольная трубка
Большие алюминиевые прямоугольные трубки
Телескопическая алюминиевая прямоугольная трубка
Почему выбрали алюминиевую прямоугольную трубку Chalco
В производстве алюминиевых прямоугольных труб, труб с округлым углом и квадратных труб Chalco не только предоставляет стандартные профили, но и обладает обширными возможностями в крупномасштабном инвентаризации форм, точной экструзии, индивидуальной разработке и высокостандартном контроле качества. Будь то массовое производство или нестандартная кастомизация — мы можем быстро реагировать и выполнять задачи с точностью.
Материалы отслеживаемы, а стандарты тестирования полны и комплексны.
- Мы можем производить сплавы, такие как 6063, 6061, 6005A, 6082, 5083, 2024 и 7075.
- Мы можем предоставить: отчёты о химическом составе, механических свойствах, осмотре размеров и толщине анодированной пленки (EN 10204 3.1).
- Поверхность свободна от трещин, пузырьков и включений, и может подвергаться ультразвуковому и проникающему тесту.
- Варианты обработки поверхности: анодирование, электрофорез, порошковое покрытие, проволока, перенос древесины и др.
У нас есть все необходимые формы, и мы можем начать производство сразу без каких-либо сборов за открытие форм.
- Покрытие формы варьируется от 10×15 мм до 300×200 мм (включая прямоугольные, закруглённые углы и квадратные трубки).
- Многие широко используемые спецификации можно заказать и производить напрямую без необходимости новых форм.
- Подходит для таких отраслей, как конструкционные рамы, корпуса оборудования, автомобильные детали и строительные профили.
- Он обладает сильными возможностями экструзии и поддерживает нестандартные размеры и сложные конструкции.
| Проект Ability | Достижимый диапазон |
| Тоннаж экструзии | 500 тонн – 6000 тонн |
| Ширина поперечного сечения | Максимальная ширина ≤ 500 мм |
| Диапазон толщины стенок | 0, 8–30 мм (до 50 мм для специальных конструкций) |
| Длина | 3–12 метров, можно обрабатывать до длины |
| Структура | Прямой угол / Округлый угол / Не 90° угол / Арматурный ребро / Ступень / Фланцевый край / Профиль с несколькими полостями |
Готовы найти алюминиевые прямоугольные или квадратные трубки? Пришлите нам свои чертежи или требования к размеру, и команда Chalco порекомендует подходящие штампы и предоставит точную смету в течение 24 часов.
Chalco может предоставить вам самый полный ассортимент алюминиевых изделий, а также индивидуализированную продукцию. Точная оценка будет предоставлена в течение 24 часов.
Получите смету
