Каталог форм для экструзии алюминиевых круглых прутков

Мы предлагаем программу готовых штампов для алюминиевых круглых прутков, предназначенную для массового производства и быстрой доставки. Длина боковых панелей составляет 6, 35–250 мм (дюйм / метрически), с акцентом на сплавы серии 6000, такие как 6061 / 6082 / 6063 / 6005A. В сочетании с экструзионным прессом на 12 500 тонн мы можем стабильно производить большие сечения и длинные отрезки, а также предварительно обрабатывать их для готовности к машине (нарезка по длине, с фасками, фрезером на две или четыре стороны), чтобы сократить этапы подготовки и время ожидания.

• Без затрат на оснастку — производство с использованием существующих штампов экономит от 300 до 1 500 долларов США за комплект
• Более быстрая доставка — разработка и пробные запуски штампов; Образцы отправляются за 7–14 дней
• Стабильные, проверенные штампы — избегайте дефектов на ранних стадиях, таких как эксцентриситет, трещины или плохое формирование

Размерный стол для форм из алюминиевого круглого прутка

•

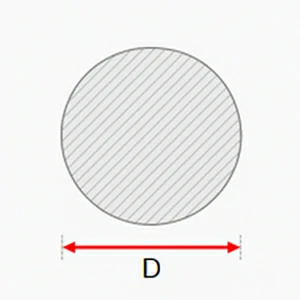

  Стандартная алюминиевая круглая перекладина имеет сплошное круглое сечение с диаметром, определяемым внешним диаметром (D). Chalco обеспечивает полноразмерное покрытие от Φ4 до 350 мм, доступное в виде экструзированных готовых прутьев или заготовок для холодной вытяжки, точной точки или шлифовки.

  Поддерживаемые сплавы включают 6061, 6063, 6082, 6005A, 7075, 2011, 2014, 5083, выбираемые на основе необходимой прочности, обработанности или коррозионной устойчивости, с подходящими темперами.

Стандартная алюминиевая круглая перекладина имеет сплошное круглое сечение с диаметром, определяемым внешним диаметром (D). Chalco обеспечивает полноразмерное покрытие от Φ4 до 350 мм, доступное в виде экструзированных готовых прутьев или заготовок для холодной вытяжки, точной точки или шлифовки.

Поддерживаемые сплавы включают 6061, 6063, 6082, 6005A, 7075, 2011, 2014, 5083, выбираемые на основе необходимой прочности, обработанности или коррозионной устойчивости, с подходящими темперами.

Не нашли точного совпадения по диаметру?

Адаптация близких к размеру: Для размеров в пределах ±0, 2–0, 5 мм от существующего диаметра кристалла холодное вытягивание или световое точение позволяет достичь целевого размера без открытия нового кристалла.

Доступные индивидуальные инструменты: Для нестандартных размеров можно организовать отдельный штамп — образцы — примерно за 3–5 дней, серия производства — за 7–14 дней.

Быстрая инженерная оценка: Предоставьте PDF/DWG, требования к размерным допускам или темперу, и наши инженеры смогут предоставить решение и смету стоимости в течение 2 часов.

Стандарты и материалы: поддерживает алюминиевые сплавы серий 1xxx–7xxx, производимые по стандартам EN / ASTM, с доступными сертификатами материалов EN 10204 3.1.

Другие алюминиевые круглые сплавы

Помимо распространённых сплавов, таких как 6061 / 6063 / 6082, мы предлагаем 2011, 2017, 2618, 2024, 3003, 5052, 5083, 7075 и другие.

Многие популярные диаметры можно совпасть с наличными штампами. Нажмите ниже, чтобы узнать информацию о сплавах.

Обработка · Точность · Механическая обработка с добавленной стоимостью

После экструзии алюминиевые круглые прутья могут поставляться в различных условиях обработки в зависимости от применения и требований к точности — подходящими для токарных деталей, конструктивных компонентов, направляющих валов, гидравлических систем и других вариантов.

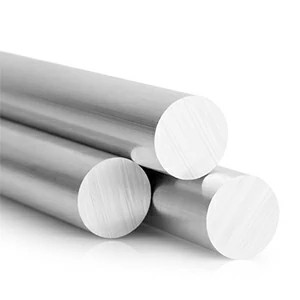

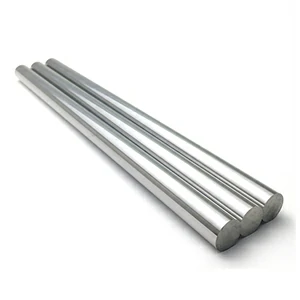

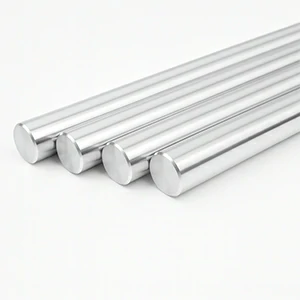

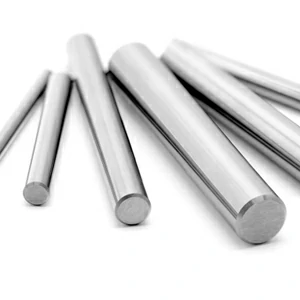

Мы предоставляем не только экструзионированные заготовки, но и выпрямленные, холодно вытягиваемые, очищенные/обработанные или шлифованные прутья для повышения согласованности размеров и стабильности обработки.

Варианты форм для баров · Подбор для разных применений

Точность размеров и контроль качества

Для удовлетворения требований к обработке и сборке алюминиевые круглые прутья управляются процессом при экструзии и последующей отделке:

• Прямолинейность ≤ 0, 5 мм/м для плавной подачи и стабильного поворота
• Допуск диаметра по EN 755 / ASTM B211; Прецизионное протянутие и шлифовальные планки до H9–H7
• Шероховатость экструдированной поверхности Ra 3, 2–6, 3 мкм; облупившиеся поверхности Ra 1, 6–3, 2 мкм; поверхности грунта Ra 0, 2–0, 8 мкм
• Доступны сертификаты EN 10204 3.1 с дополнительными отчётами по размерам, механическим свойствам, шероховатости поверхности и округлости

Обработка и предобработка с добавленной стоимостью

Для сокращения этапов аутсорсинга и времени подготовки алюминиевые круглые прутья могут поставляться с предварительными сервисами:

• Вырезка по длине, фаска, удаление заусенчений, допуск к длине ±0, 5–1, 0 мм
• Обслуживает токарные работы, бурение, резьба, фрезерную работу, катку и работу с ЧПУ
• Лазерная маркировка по размеру, сплаву, температурному номеру и отслеживаемости партий
• Для открытых деталей или компонентов с высоким видом после обработки может быть анодированная или пескоструйная обработка

Избранные кейсы

Корпус 01|ЧПУ-механический завод · Заготовки Precision Shaft

Тип / регион заказчика: немецкая фабрика прецизионной обработки (ЧПУ + автоматические токарные станки)

Применение: Небольшие соединительные валы для роботизированных соединений

Технические характеристики: 6061-T6, Φ18 мм, длина 1200 мм

Совпадение кубика: существующий штамп Φ18 мм → без затрат на инструменты

Маршрут обработки: Экструзия + холодное вытягивание → диаметр допуска h9 (±0, 03 мм), прямолинейность ≤0, 3 мм/м)

Условие доставки: нарезка по длине + конечная фаска, без послетермической обработки

Результат: Сэкономили примерно 800 долларов США на инструментах, сократили срок выполнения на 5 дней и улучшили эффективность токарения на ≈12%.

Мгновенная цитата

Дело 02|Производитель автомобильных компонентов · Торсионные стержни / опорные валы

Клиент: поставщик систем автомобильных шасси в США

Применение: торсионные стержни и опорные валы (заготовки предварительной обработки)

Технические характеристики: 7075-T6, Φ32 мм × 3 м

Статус штампца: Диаметр сопоставлен с имеющимся на складе Φ32 мм штампом → новый штамп не требуется.

Метод обработки: Экструзия → выравнивание → отслаивание/точение (удаление оксида) → сохраняется допуск на обработку 0, 5 мм

Размерные характеристики: OD контролируется +0 / –0, 08 мм, округлость ≤0, 12 мм

Результат: Материал сразу переходил в механическую обработку без фрезерной обработки на брусь, с стабильным перегрузом и округлостью по всей партии. Ставка на металлолом снизилась, и проект сэкономил около 1200 долларов США на инструментах, при этом продвинув рубеж валидации примерно на неделю.

Мгновенная цитата

Дело 03|Производитель гидравлического оборудования · Высокоточные шлифовальные поршневые стержни

Заказчик: итальянский производитель гидравлических цилиндров

Применение: поршневые шатуны среднего размера (позже шлифованные и хромированные)

Технические характеристики: 6082-T6, Φ25 мм × 2, 5 м

Matching: В наличии штемпель Φ25 мм → без платы за инструменты

Цепочка обработки: Экструзия → холодное вытягивание → точное выравнивание → безцентровой шлифовки до h8 → поверхности Ra 0, 4 мкм

Условие доставки: Доставка после шлифовки; клиент напрямую использует хромовые пластины и собирает

Результат: От заказа до массового производства за 6 дней; Снижение веса на 30% по сравнению с альтернативой стали и ≈9% снижение стоимости

Мгновенная цитата

Больше умирает

Мы поддерживаем большую и постоянно обновляемую библиотеку штампов, охватывающую круглые штанги, квадратные планки, профили, микроканальные трубки и многое другое. Ниже приведены навигационные записи к часто используемым таблицам штампов — вы можете просматривать и запрашивать предложения напрямую.

Алюминиевый квадратный бар

Алюминиевый плоский бар

Алюминиевая круглая труба

Алюминиевая квадратная труба

Алюминиевая прямоугольная труба

Алюминиевый U-канал

Алюминиевый угол

Алюминиевая T Bar

Алюминиевая I-лучевая балка

Упаковка и логистика

Упаковка и логистика

Метод упаковки: Квадратные концы баров защищены крышками, пучки обёртываются антикоррозионной пленкой или крафтовой бумагой и закрепляются деревянными поддонами или деревянными ящиками для предотвращения изгиба и ударов — это подходит для морских и воздушных перевозок.

Маркировка и прослеживаемость: Каждый пучок или ящик маркируется или маркируется сплавам, размером, длиной, количеством и номером тепла/партии. QR-коды или кодирование, специфичное для клиента, можно добавить по запросу.

Документы включали: Поставлялось с коммерческим счетом, упаковочным списком, коносаментом или авианакладной, а также сертификатом EN 10204 3.1 по материалам. При необходимости могут быть добавлены сертификаты происхождения или размерные/механические отчёты.

Торговые условия и транспортная поддержка: поддерживает EXW / FOB / CIF / DDP, а также может помочь с таможенным оформлением, доставкой и страхованием грузов, при этом предоставляются фотографии упаковки или видеозаписи для отслеживания.

Вопросы и ответы

Стоит ли выбирать экструзированную штангу, холодно вытянутую или шлифовую?

Это зависит от применения и точности. Экструдированный пруток подходит для точки или пилы заготовок. Холодно вытянутый или прецизионно вытянутый прут используют, когда нужно уменьшить припуск на обработку и нужны допуски диаметра h9/h10. Прецизионная шлифовальная перекладина идеально подходит для направляющих валов, поршневых шатунов и аналогичных деталей, требующих точности h8/h7 и низкой шероховатости поверхности.

Как контролируются допуск диаметра и прямолинейность? Подходит ли он для установки ЧПУ или валов?

Экструдированные пруты следуют за EN 755 / ASTM B211 с контролем прямолинейности до ≤0, 5 мм/м. После холодного протяжки допуска можно ужесточить до h9/h10, а после шлифовки до h8/h7. Для направляющих валов, линейных рельсов или поршневых шатунов мы можем предоставить точное выпрямление, а также отчеты о округлости и шероховатости по мере необходимости.

Какие сертификаты по материалам и тестовые документы вы можете предоставить?

Стандартная документация включает EN 10204 3.1 MTC, охватывающую тепловое число, химический состав и механические свойства. По запросу мы можем добавить отчёты по размерной инспекции, отчеты о прямолинейности/округлости и шероховатости, а также файлы соответствия Certificate of Origin и REACH/RoHS.

Как рассчитывается ценообразование? Какие факторы на это влияют?

Цены указываются за кг, за метр или на изделие в зависимости от изделия и в основном зависит от сплава, состояния (экструдированный / холодоизвлеченный / шлифованный), размера, уровня допуска, требований к резке или обработке и порта назначения.

Каковы условия MOQ и выборки? Могу ли я купить всего несколько деталей для тестирования?

Стандартные экструдированные стержни обычно начинаются примерно с 500 кг. У стержней с холодным вытягиванием / шлифом более высокий MOQ из-за дополнительных процессов. Мы можем предоставлять образцы или короткие отрезки для пробной обработки с MTC и/или размерными отчётами, с оплатой, основанной на маршруте процесса.

Каковы сроки доставки? Вы поддерживаете ускоренные или разделённые поставки?

Типичное время подачи стандартных экструзированных стержней составляет около 7–15 дней. Добавление холодного отжимания, очистки или измельчения увеличивает срок примерно на 10–20 дней. В зависимости от расписания мы можем предложить ускоренное производство или частичные поставки, с учётом срока поставки, исходя из чертежа/подтверждения требований и оплаты.
