Матрицы для экструзии алюминиевых круглых труб до Ø760 мм | 6061/6063/6082

Chalco располагает более чем 1000 готовых матриц для алюминиевых круглых труб, охватывающих основные размеры от наружного диаметра 6–760 мм и толщины стенки 0.8–50 мм.

Большинство матриц могут быть установлены на пресс немедленно, поэтому производство стандартных размеров осуществляется без затрат или со сниженными затратами на оснастку; образцы могут быть готовы через 3–5 дней, а серийная продукция — через 7–14 дней.

Для нестандартных размеров мы можем оперативно изготовить новую матрицу и предоставить четкий план по сроку службы оснастки, достижимым допускам и согласованию.

• Ускоренные сроки выполнения: существующие матрицы имеют приоритет на прессе для сокращения времени запуска проекта.
• Снижение первоначальных затрат: производство стандартных размеров осуществляется без оплаты или со скидкой на стоимость матрицы.
• Стабильное качество: прямолинейность ≤0.2 мм/м, стабильность округлости и концентричности, равномерный внешний вид при анодировании.

Список размеров матриц для алюминиевых круглых труб — без затрат на оснастку, мгновенный подбор

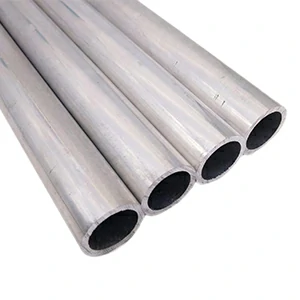

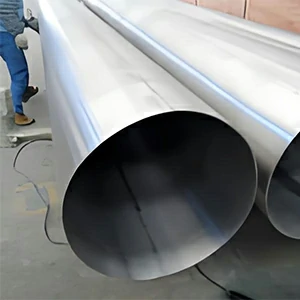

Быстрый переход к библиотеке матриц для больших диаметров (6061 / 6063 / 6082)

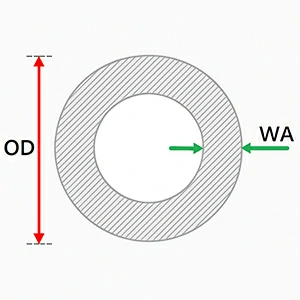

Таблица матриц для алюминиевых круглых труб из универсальных сплавов

•

  В таблице ниже приведены распространенные размеры и матрицы для алюминиевых круглых труб, готовые к немедленному производству. Некоторые размеры доступны без оплаты или со сниженной стоимостью матрицы.

  Если вы не нашли точного соответствия, вы можете запросить расчет стоимости. Инженер ответит в течение 2 часов, предложив ближайший подходящий вариант и сроки выполнения.

• Используемые сплавы: 3003 (АМц) / 5083 (АМг4.5) / 5754 (АМг3) / 6061 (АД33) / 6063 (АД31) / 6082 (АД35) / 7005 (1915) / 7075 (В95) / 2024 (Д16)
• Несколько вариантов толщины стенки для одного диаметра: популярные наружные диаметры доступны с различными стенками.
• Малые диаметры могут быть доведены волочением: комплексные поставки высокоточных алюминиевых трубок.

Поддерживаемые стандарты: EN 755 и ГОСТ 22233 (аналог GB 5237.1); AA / ASTM — по запросу. Малые наружные диаметры могут быть подвергнуты холодному волочению до окончательного размера. Поставка осуществляется на основании утвержденного технологического листа и сертификата на материал EN 10204 3.1.

Получить расчет

Таблица матриц для круглых труб из алюминия 6061-T6 / T6511 (АД33Т6)

Сбалансированная прочность и обрабатываемость. Дополнительная холодная вытяжка может быть использована для улучшения округлости и концентричности для более плотной посадки.

В таблице ниже представлена библиотека специализированных матриц для круглых труб из алюминия 6061 (АД33), включая имеющуюся в наличии оснастку для больших наружных диаметров (до Ø560 мм). Если требуемый вам размер не указан в списке, пожалуйста, отправьте чертеж для оценки.

Стандарты поставки (пример): AA / ASTM (в производстве) ｜ EN 755 (доступно по запросу) ｜ GB 5237.1 (по запросу)

Примечание: Окончательная поставка будет осуществляться в соответствии с утвержденным чертежом / технологической картой и EN 10204 3.1. Для более жестких допусков может быть рассмотрена возможность холодной вытяжки.

Мгновенная цена

Таблица матриц для круглых труб из алюминиевого сплава 6063-T5 / T52 (АД31-Т5)

Высокое качество поверхности и стабильный вид при анодировании. Подходит для архитектурных профилей, систем ограждений и выставочных конструкций.

Доступные стандарты поставки: EN 755, ASTM B210, ASTM B211, GB/T 14846 (высокая точность), GB 5237.1 (высокая точность).

В таблице ниже представлена специализированная библиотека матриц для круглых алюминиевых труб 6063 (АД31), включая имеющуюся в наличии оснастку для больших наружных диаметров (до Ø760 мм). Для деталей с анодированным или окрашенным покрытием, пожалуйста, указывайте требования к анодированию / порошковой окраске при запросе коммерческого предложения.

Поддерживаемые стандарты: EN 755 и GB 5237.1; AA / ASTM по запросу. Малые наружные диаметры могут быть подвергнуты холодному волочению до конечного размера. Окончательная поставка осуществляется на основании утвержденного технологического листа и сертификата на материал EN 10204 3.1.

Получить расчет

Таблица фильер для круглых труб из алюминия 6082-O / T6 / T6511 (АД35)

6082 (АД35) — это высокопрочный сплав серии 6xxx, подходящий для несущих конструкций и рам оборудования. Он сохраняет стабильность даже в диапазонах больших наружных диаметров.

Применимые стандарты: EN 755, ASTM B210, ASTM B211, GB/T 14846 (высокая точность), GB 5237.1 (высокая точность).

В таблице ниже представлена специализированная библиотека фильер для круглых труб из алюминия 6082 (АД35), включая имеющуюся в наличии оснастку для больших наружных диаметров (до Ø495 мм). Если вам требуются более строгие допуски или последующая механическая обработка, пожалуйста, укажите это в вашем запросе (RFQ).

Не нашли точного соответствия?

• Подбор близкого размера: если ваш целевой размер находится в пределах ±0.2–0.5 мм (наружный диаметр / внутренний диаметр) или ±0.2–0.3 мм (толщина стенки), мы часто можем достичь его путем холодного волочения до окончательного размера или небольшой корректировки фильеры.
• Изготовление новой фильеры: мы можем быстро изготовить новую фильеру. Типичный срок изготовления образца составляет 3–5 дней; производство — 7–14 дней. Для крупных заказов стоимость фильеры может быть возмещена или зачтена (детали подтверждаются в коммерческом предложении / контракте).
• Инженерный обзор в течение 2 часов: отправьте чертеж в формате PDF / DWG, и мы предложим 1–3 осуществимых варианта с указанием допусков, сроков выполнения и стоимости.

Мы можем производить продукцию в соответствии с EN 755, GB 5237.1 (высокая точность) или AA / ASTM по запросу. Различные сплавы и процессы влияют на допуски и качество поверхности. Окончательная поставка осуществляется в соответствии с утвержденным технологическим листом и сертификатом на материал EN 10204 3.1.

Мгновенный расчет стоимости

Как только размер подтвержден, вам остается только выбрать сплав, требуемый допуск, желаемую отделку поверхности и необходимость вторичной обработки. После этого мы сможем зафиксировать сроки выполнения заказа и стоимость. Стандартная конфигурация подходит для большинства заказов; высокопрецизионные детали и видимые / декоративные детали могут быть улучшены по запросу. Не уверены, какой вариант подходит? Отправьте запрос (RFQ) — инженер ответит в течение 2 часов.

Другие круглые трубы из алюминиевых сплавов

Помимо 6061 / 6063 / 6082, мы также поставляем алюминиевые круглые трубы из сплавов 3003 (АМц), 5052 (АМг2.5), 5083 (АМг4.5), 2024 (Д16), 7075 (В95) и других. Многие распространенные размеры могут быть изготовлены напрямую с использованием существующих матриц или имеющегося инструмента. Для получения подробной информации о сплавах нажмите для просмотра.

Обработка · Поверхность · Вторичные операции

Обработка и качество

Чтобы обеспечить точность сборки и стабильность характеристик, мы контролируем ключевые этапы экструзии и последующей обработки. Стандартная конфигурация подходит для большинства заказов и может быть улучшена в соответствии с вашим чертежом.

• Базовый контроль: прямолинейность ≤ 0.2 мм/м; стабильность округлости / концентричности; шероховатость поверхности экструзии Ra ≤ 3.2 мкм.
• Исполнение допусков: наружный диаметр (OD) / толщина стенки (WT) согласно EN 755 / ASTM B211 или по чертежу; трубы малого диаметра могут быть подвергнуты холодному волочению для достижения более строгих допусков.
• Дополнительные опции: холодное волочение до конечного размера | неразрушающий контроль (вихретоковый / ультразвуковой) | более строгие допуски на критических участках | стабилизация термообработкой / правка.
• Инспекция и документация: первичный контроль / межоперационный контроль / финальная инспекция; сертификат на материал EN 10204 3.1 прилагается к поставке; данные о размерах и механических свойствах, отчет НК, отчет о толщине покрытия / цвете (по запросу).

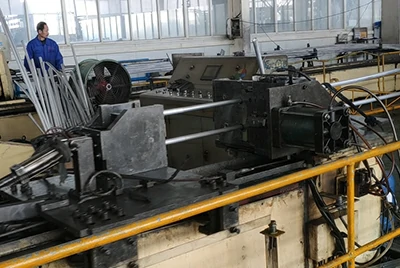

Холодное волочение

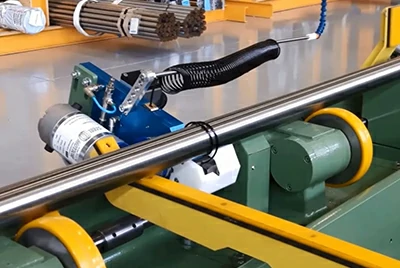

Правка

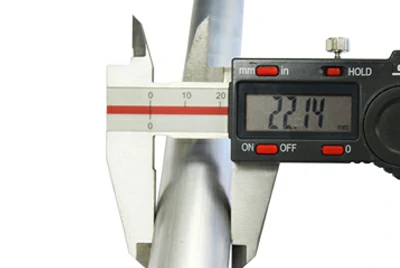

Контроль размеров

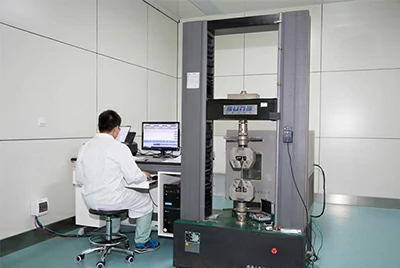

Инспекция

Поверхностная отделка

Для достижения различных целей по коррозионной стойкости и эстетическому виду мы предлагаем следующие стандартные варианты отделки. Мы можем подобрать цвет в соответствии с вашим образцом / RAL / Pantone и зафиксировать требования в технологической карте.

• Анодирование: повышает коррозионную стойкость и твердость пленки; сплав 6063 (АД31) обеспечивает наиболее однородный вид, подходит для фасадных систем и наружных конструкций.
• Порошковое покрытие: подбор цвета по RAL / Pantone; хорошая атмосферостойкость, подходит для кожухов оборудования и конструкционных деталей.
• Электрофоретическое покрытие: декоративная функция + защита от коррозии; гладкая, изысканная поверхность, используется для деталей с высокими требованиями к внешнему виду.
• Полировка / Крацевание / Пескоструйная обработка: зеркальная, мелкоматовая или грубая текстурированная поверхность; подходит для витрин, мебели и любых видимых элементов.

Анодирование

Порошковое покрытие

Полировка

Вторичная обработка

Мы выполняем критически важные этапы собственными силами для контроля размеров, подгонки и соблюдения графика. Поддерживается как прототипирование, так и серийное производство.

• Резка в размер: опциональное снятие фаски / удаление заусенцев; длина согласно чертежу.
• Гибка труб на станках с ЧПУ: одиночный или многократный радиус, U-образные / L-образные формы, нестандартные кривые; возможность разработки оснастки для повторяемости.
• Формовка концов (расширение / сужение): развальцовка, скос, фаска и т. д. для обеспечения посадки и герметичной сварки.
• ЧПУ / Сверление / Нарезание резьбы / Пробивка пазов: расположение отверстий и допуски соответствуют вашим 2D / 3D чертежам.
• Сварка: TIG / MIG / пайка; по запросу проводятся испытания на герметичность или прочность.
• Сборка и защитная упаковка: торцевые заглушки, обмотка пленкой, формирование связок / укладка на поддоны для минимизации повреждений при транспортировке.

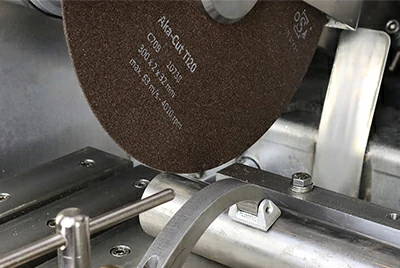

Резка в размер

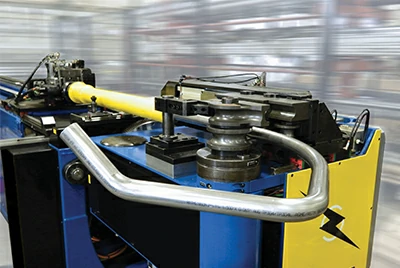

Гибка труб с ЧПУ

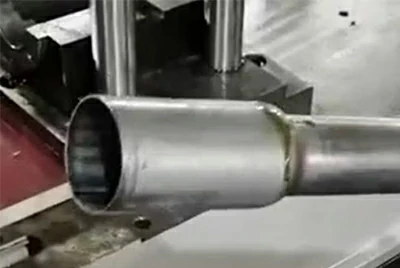

Формовка концов (расширение / сужение)

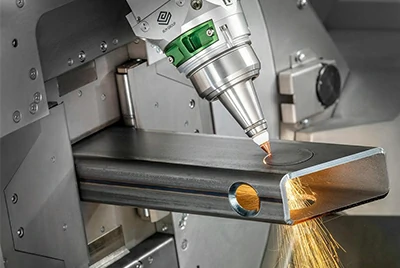

Сверление

Примеры реализованных проектов

Кейс 01 | OEM-производитель HVAC · Коллектор / Соединительная трубка

Заказчик: Производитель систем ОВиК (HVAC) в Великобритании.

Применение: Коллекторы теплообменников и соединительные трубки.

Спецификация: 6063-T5 (АД31-Т5), 3/4" (19.05 мм) 1.2 мм.

Матрица / Допуск: Использована имеющаяся матрица (3/4"); холодное волочение до конечного размера, OD ±0.10 мм, округлость ≤0.15 мм, прямолинейность ≤0.2 мм/м.

Поверхность: Расширение концов + фаска, готово к пайке (без покрытия).

Результат: Образец утвержден за 3 дня, первый заказ — 2 тонны; отсутствие затрат на матрицу, срок выполнения на 10 дней быстрее, чем при изготовлении новой матрицы, снижение стоимости примерно на 8%.

Запросить расчет по этой спецификации →

Мгновенный расчет

Кейс 02 | Бренд фитнес-оборудования · Зона сопряжения стойки и втулки

Заказчик: Американский бренд фитнес-оборудования.

Применение: Секция сопряжения структурной стойки и втулки.

Спецификация: 6061-T6 (АД33-Т6), 2" (50.8 мм) 3.0 мм.

Матрица / Допуск: Использована матрица 2"; критический участок сопряжения обработан в размер, OD +0 / -0.10 мм (на участке 80 мм), концентричность ≤0.15 мм.

Поверхность: Черное порошковое покрытие RAL 9005; отверстия просверлены и нарезаны на ЧПУ.

Результат: Образец за 4 дня, производство за 10 дней; без затрат на матрицу, 99.6% проходимость сборки, снижение общих затрат примерно на 6%.

Запросить расчет по этой спецификации →

Мгновенный расчет

Кейс 03 | Фасадный подрядчик · Перила / Стойка (видимая часть)

Заказчик: Крупный фасадный подрядчик в Сингапуре.

Применение: Фасадные элементы и стойки перил.

Спецификация: 6063-T5 (АД31-Т5), 1-1/2" (38.1 мм) 2.0 мм.

Матрица / Допуск: Использована существующая матрица; декоративный класс поверхности (прямолинейность ≤0.2 мм/м, стабильная округлость).

Поверхность: Анодирование 15 мкм, матовое серебро; контроль разнооттеночности в партии.

Результат: Образец за 4 дня, первый заказ — 8 тонн; более быстрый монтаж на объекте по сравнению с альтернативной конструкцией, сокращение сроков проекта примерно на 20%.

Запросить расчет по этой спецификации →

Мгновенный расчет

Другие библиотеки инструментов

Мы поддерживаем обширную собственную библиотеку матриц и оснастки, выходящую за рамки круглых алюминиевых труб, включая прутки, профили, конструкционные формы и микроканальные трубки.

Ниже приведены быстрые ссылки на таблицы инструментов для наиболее востребованной продукции. Вы можете ознакомиться со спецификациями и отправить запрос на расчет (RFQ) напрямую.

Алюминиевый круглый пруток

Алюминиевый квадратный пруток

Алюминиевая шина (полоса)

Алюминиевая квадратная труба

Алюминиевая прямоугольная труба

Алюминиевый П-образный профиль (швеллер)

Алюминиевый уголок

Алюминиевый тавр

Алюминиевая двутавровая балка

Упаковка и логистика

• Защита и усиление: торцевые заглушки + защитная пленка от царапин / крафт-бумага; связки разделены прокладками; усиление деревянными ящиками / поддонами (подходит для морских или авиаперевозок).
• Маркировка и прослеживаемость: каждая связка / коробка маркируется с указанием сплава, размера, длины, номера плавки / партии, количества; поддерживается прослеживаемость по QR-коду.
• Отгрузочные документы: коммерческий инвойс, упаковочный лист, коносамент / авианакладная, сертификат EN 10204 3.1; по запросу предоставляются сертификат происхождения, отчет о размерах / механических свойствах, отчет НК, отчет о толщине покрытия / цвете.
• Торговые условия: EXW / FOB / CIF / DDP (мы можем помочь с таможенным оформлением и конечной доставкой).
• Страхование груза: возможно оформление страховки; любые расхождения фиксируются с помощью фото / видео в первую очередь.
• Запись об отгрузке (по запросу): фото упаковки, фото погрузки, фото пломбировки.

Часто задаваемые вопросы (FAQ)

Что если мой размер не совпадает в точности?

Сначала мы стараемся подобрать имеющуюся матрицу. Если разница составляет в пределах ±0.2–0.5 мм (OD / ID) или ±0.2–0.3 мм (WT), мы обычно можем добиться соответствия путем холодного волочения до конечного размера или незначительной регулировки матрицы. Если нет, мы можем оперативно изготовить новую матрицу.

Как регулируется владение матрицей и конфиденциальность?

Мы используем только собственные складские / выделенные матрицы и не передаем оснастку третьим лицам. Возможно подписание соглашения о неразглашении (NDA); чертежи и спецификации остаются строго внутри проектной группы.

Можете ли вы соблюсти мои допуски? Как вы поддерживаете их стабильность при массовом производстве?

Базовое окно допусков указано на этой странице. Возможны индивидуальные допуски (малые OD могут быть волочены в размер). В процессе производства мы проводим первичный, межоперационный и финальный контроль с фиксацией критических размеров для обеспечения стабильности качества.

Какие стандарты и сертификаты вы можете предоставить? Предоставляете ли вы отчеты об инспекции?

EN 755 и GB 5237.1 (высокая точность); AA / ASTM по запросу. Каждая поставка может включать EN 10204 3.1. По запросу доступны данные о размерах / механических свойствах, НК (вихретоковый / ультразвуковой), отчеты о толщине покрытия и цвете.

Каковы условия по минимальному заказу (MOQ), изготовлению образцов и срокам выполнения?

Минимальный заказ гибкий. Типичные сроки составляют 3–5 дней для образцов и 7–14 дней для производства, в зависимости от сложности чертежа и графика загрузки.

Как быстро вы можете изготовить новую матрицу и возвращается ли ее стоимость?

Типичное изготовление образцов с новой матрицы занимает 3–5 дней. Для объемных заказов стоимость матрицы может быть возмещена или зачтена (детали определяются в условиях коммерческого предложения).

Можете ли вы подобрать цвет поверхности? Как контролируется разнооттеночность?

Да. Мы можем подобрать цвет по вашему образцу или цветовому коду. Толщина пленки, блеск и цветовое отклонение (delta E) прописываются в технологической карте, а внутрипартийная вариация строго контролируется. Для видимых деталей предпочтительным является сплав 6063 (АД31).

Как получить расчет стоимости максимально быстро?

Отправьте нам чертеж в формате PDF / DWG, укажите наружный диаметр (OD) / толщину стенки (WT) / длину, сплав и состояние поставки (закалку), количество, требования к поверхности и допускам. Инженер ответит в течение 2 часов с предложением и графиком работ.
