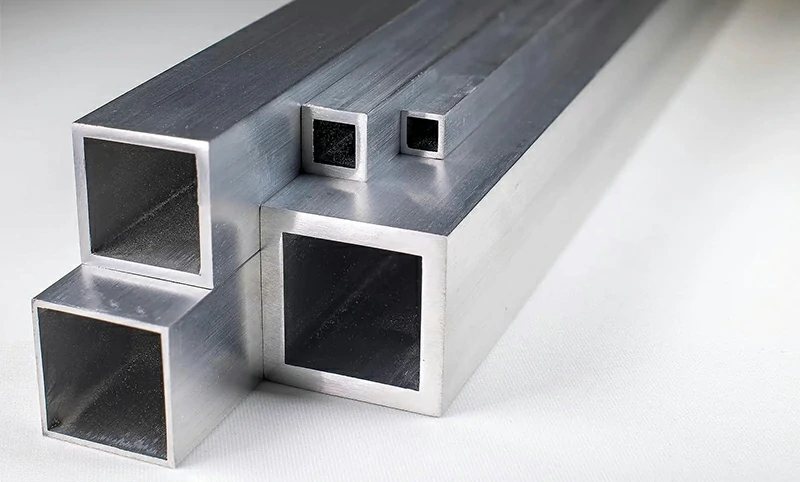

Матрица для алюминиевых квадратных труб (Матрица для прессования алюминиевых квадратных профилей)

Алюминиевая квадратная труба широко используется в строительстве навесных стен, механических каркасах, солнечных кронштейнах и конструкциях транспортных средств, с высокими требованиями к точности размеров и внешнему виду.

Chalco специализируется на производстве и хранении различных экструдированных алюминиевых квадратных труб без платы за пресс-форму, что помогает вам экономить средства и сокращать время доставки на 2–3 недели. Индивидуальные размеры доступны по оптовым ценам и подходят как для малых, так и для больших заказов.

Мгновенное предложение

У нас имеется более 100 комплектов пресс-форм для алюминиевых квадратных труб, охватывающих размеры от 12.7 x 12.7 мм до 200 x 200 мм, с толщиной стенки от 0.8 до 6.35 мм. Типы пресс-форм включают квадратные трубы с острыми углами и квадратные трубы со скругленными углами, что отвечает различным конструктивным и декоративным потребностям.

Нажмите, чтобы просмотреть наши детали размеров пресс-форм или нажмите здесь, чтобы скачать файл пресс-форм для алюминиевых квадратных труб.

Почему стоит выбирать имеющиеся пресс-формы?

При производстве алюминиевых квадратных труб заказчики могут либо использовать имеющиеся пресс-формы, либо выбрать разработку индивидуальной формы. Сравнение показывает, что использование имеющихся форм выгодно в большинстве случаев:

• Начальные инвестиции: Имеющаяся форма → Без платы за форму, более низкая стоимость; Индивидуальная → Требуется плата за изготовление формы, что увеличивает бюджет.
• Скорость доставки: Имеющаяся форма → Готовая форма, самая быстрая доставка через 7–10 дней; Индивидуальная → Требуется изготовление и испытание формы, более длительный срок выполнения.
• Диапазон размеров: Имеющаяся форма → Охватывает распространенные размеры от 12 x 12 мм до 200 x 200 мм; Индивидуальная → Любое нестандартное сечение, полное производство по чертежам.
• Качество и риски: Имеющаяся форма → Проверенные формы, стабильные и надежные, с сертификатом материала EN 10204 3.1 и отчетами об испытаниях; Индивидуальная → Новые формы требуют отладки, существует неопределенность.

Если ваши потребности укладываются в диапазон стандартных размеров, выбор имеющихся пресс-форм будет более быстрым, экономичным и надежным решением. Для специальных сечений или уникальных конструкций можно рассмотреть возможность изготовления индивидуальных форм.

Мгновенное предложение

Технические характеристики алюминиевых квадратных труб

Алюминиевые квадратные трубы Chalco строго соответствуют международным и отраслевым стандартам, гарантируя, что химический состав, механические свойства, размерные допуски и требования к обработке соответствуют ожиданиям клиентов. Наша продукция широко используется в аэрокосмической промышленности, строительных конструкциях, автомобилестроении и промышленном оборудовании, обеспечивая клиентам надежную гарантию качества.

Спецификации алюминиевых квадратных труб

Популярные типы сплавов алюминиевых квадратных труб

Размеры пресс-форм для алюминиевых квадратных труб

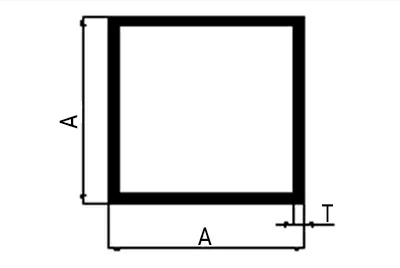

Пресс-форма для алюминиевой квадратной трубы (с острыми углами)

Пресс-формы для алюминиевых квадратных труб с острыми углами производят профили квадратной формы с четкими кромками, подходящие для рам и несущих конструкций, требующих высокой точности соединения. Они обычно используются в механических рамах, каркасах навесных стен и ограждениях.

Свяжитесь с нами сейчас

В таблице ниже приведены некоторые распространенные размеры пресс-форм для алюминиевых квадратных труб с острыми углами:

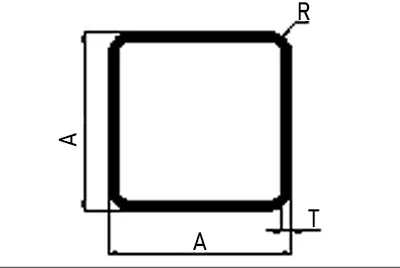

Пресс-формы для алюминиевых квадратных труб (со скругленными углами)

Пресс-формы для алюминиевых квадратных труб со скругленными углами позволяют производить профили с гладкими краями и эргономичной поверхностью, что снижает концентрацию напряжений и повышает коррозийную стойкость. Они широко используются в мебельных профилях, декоративных конструкциях и наружных каркасах.

Свяжитесь с нами прямо сейчас

Если вы не нашли подходящий размер в приведенной выше таблице, пожалуйста, свяжитесь с нашей инженерной группой. Мы можем предложить индивидуальные решения по пресс-формам и услуги по быстрому расчету стоимости.

Мгновенный расчет

Допуски для алюминиевых квадратных труб

Допуски на размеры алюминиевых квадратных труб тесно связаны с производственным процессом (прессованные бесшовные или тянутые бесшовные) и местом измерения (на углах или на плоских гранях).

Размер под ключ (ширина/высота)

• Прессованные бесшовные: диапазон допусков ±0.30–4.40 мм (±0.012″–±0.173″), при этом требования к углам более строгие, чем к плоским граням.
• Тянутые бесшовные: диапазон допусков ±0.08–1.27 мм (±0.003″–±0.050″), что обеспечивает значительно более высокую точность по сравнению с прессованием.

Радиус скругления углов

• Острые углы и малый радиус (<0.188″): допустимое отклонение ±0.40 мм (±1/64″).
• Большой радиус (≥0.188″): допустимое отклонение ±10%.

Толщина стенки

• Допуск на среднюю толщину стенки: ±0.05–0.51 мм (±0.002″–±0.020″).
• Максимальное отклонение в любой точке: фиксированное значение или ±10% от средней толщины стенки (выбирается большее значение), но не менее ±0.076 мм (0.003″).

Примечание: Тянутые квадратные трубы обеспечивают высочайшую точность размеров, что делает их подходящими для применения в конструкциях со строгими требованиями к внешнему виду и сборке. Прессованные трубы больше подходят для структурных деталей или общих целей.

Поверхностная и вторичная обработка

Распространенные виды отделки

•

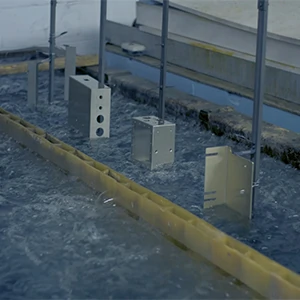

  Анодирование формирует плотный оксидный слой, повышая коррозийную стойкость и улучшая внешний вид. Часто применяется в фасадных системах и отделке транспорта.

Механическая обработка

• Обработка на ЧПУ: фрезерование пазов, сверление, снятие фасок с точностью до ±0.1 мм.
• Гибка и сварка: изготовление рам и кронштейнов по чертежам заказчика (MIG/TIG сварка).
• Резка в размер: гибкая нарезка от образцов 100 мм до штанг длиной 6 м.

Соответствие марок сплавов (ГОСТ против ISO/ASTM)

Таблицы технических допусков

Допуски для прессованных бесшовных труб

Пресс-форма для алюминиевой квадратной трубы (с закругленными углами)

Пресс-формы для алюминиевых квадратных труб с закругленными углами позволяют производить профили с гладкими краями и приятной на ощупь поверхностью, что снижает концентрацию напряжений и повышает коррозионную стойкость. Они широко применяются в мебельных профилях, декоративных конструкциях и наружных каркасах.

Свяжитесь с нами сейчас

Если вы не нашли подходящий размер в приведенной выше таблице пресс-форм, пожалуйста, свяжитесь с нашей инженерной группой. Мы можем предложить индивидуальные решения по пресс-формам и услуги по быстрому расчету стоимости.

Запросить цену

Допуски для алюминиевых квадратных труб

Размерные допуски алюминиевых квадратных труб тесно связаны с процессом производства (прессованные бесшовные трубы по ГОСТ 18482 / тянутые бесшовные трубы по ГОСТ 18475) и местом измерения (угол / плоская грань).

Расстояние между гранями (ширина/высота)

• Прессованные бесшовные (экструдированные): диапазон допуска ±0.012″–±0.173″ (прибл. ±0.30–4.40 мм), при этом требования в углах более строгие, чем на плоских гранях.
• Тянутые бесшовные (холоднодеформированные): диапазон допуска ±0.003″–±0.050″ (прибл. ±0.08–1.27 мм), что обеспечивает значительно более высокую точность по сравнению с прессованием.

Радиус угла

• Острые углы и малые радиусы (<0.188″): допустимое отклонение ±1/64″ (прибл. ±0.40 мм).
• Большие радиусы (≥0.188″): допустимое отклонение ±10%.

Толщина стенки

• Допуск на среднюю толщину стенки: ±0.002″–±0.020″ (прибл. ±0.05–0.51 мм).
• Максимальное отклонение в любой точке = фиксированное значение или ±10% от средней толщины стенки (выбирается большее значение), но не менее ±0.003″ (0.076 мм).

Примечание:

Тянутые квадратные трубы обеспечивают высочайшую размерную точность, что делает их подходящими для применений со строгими требованиями к внешнему виду и сборке. Прессованные квадратные трубы больше подходят для конструкционных деталей или целей общего назначения. При выборе заказчикам следует руководствоваться конкретными значениями допусков в зависимости от диапазона готовых размеров, типа технологического процесса и позиции измерения (угол или плоская грань).

Чтобы просмотреть подробные размерные допуски для различных процессов и спецификаций, нажмите, чтобы перейти к таблице допусков для прессованных бесшовных квадратных труб и таблице допусков для тянутых бесшовных квадратных труб.

Поверхностная и вторичная обработка алюминиевых квадратных труб

Распространенные виды обработки поверхности

•

  Анодирование формирует плотный оксидный слой, повышая коррозионную стойкость и улучшая эстетичный вид. Часто применяется в навесных стенах, декоративных профилях и интерьерах транспорта.

Если вы хотите узнать больше о деталях процесса и примерах применения, вы можете перейти к разделу анодированные алюминиевые трубы.

Порошковое окрашивание

•

  Порошковое покрытие создает долговечный, экологически чистый слой с высокой адгезией и стабильностью цвета, идеально подходящий для длительного использования на открытом воздухе.

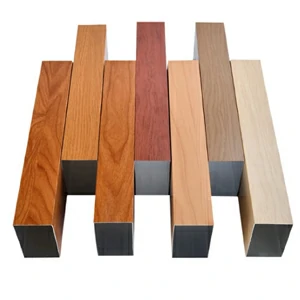

Декорирование под дерево (сублимация)

•

  Технология переноса текстуры дерева придает алюминию реалистичный вид древесины, сочетая легкость, долговечность и минимальные требования к обслуживанию для дверей и окон.

Варианты изготовления и доработки

• Обработка на станках с ЧПУ: выполнение пазов, сверление, снятие фасок и фрезерование для сложных конструкций с точностью до ±0.1 мм.
• Гибка и сварка: изготовление нестандартных рам, кронштейнов или узлов по чертежам заказчика с использованием MIG/TIG сварки для обеспечения прочности соединений.
• Резка в размер: гибкая нарезка длины от образцов 100 мм до прутков 6 м, подходит как для прототипирования, так и для массового производства.
• Подготовка к сборке: предварительная установка соединителей и выполнение резьбовых отверстий для быстрой сборки на месте, что сокращает объем монтажных работ.

Производственные мощности Chalco и преимущества оборудования

Компания Chalco обладает мощным оборудованием и производственным потенциалом, охватывающим весь цикл от выплавки алюминиевых слитков (сплавы серий 1xxx–8xxx по ГОСТ 4784) до экструзии и прецизионной обработки, что позволяет удовлетворять требования заказчиков к размерам, точности и срокам поставки.

• Вертикальный экструзионный пресс мощностью 50 000 тонн: позволяет производить бесшовные алюминиевые трубы большого диаметра (до 1320 мм в диаметре, с толщиной стенки до 200 мм и длиной до 12 м) — один из крупнейших в своем роде в мире.
• Высокоточная экструзия и механическая обработка: для прецизионных труб допуск по наружному диаметру может достигать ±0.05 мм, а по толщине стенки ±0.1 мм, что подходит для особо ответственных строительных или инженерных задач.
• Производственные преимущества: масштабные мощности и парк оборудования позволяют Chalco поставлять продукцию с использованием существующих пресс-форм, а также поддерживать индивидуальное массовое производство.
• Интегрированный процесс: Литье → Экструзия → Механическая обработка → Поверхностная обработка. Это обеспечивает высокую точность, сокращает время выполнения заказа и улучшает логистическую координацию.

Цены и складское наличие алюминиевых квадратных труб

Ищете надежного поставщика алюминиевых квадратных труб?

Мы поддерживаем регулярные складские запасы и специализируемся на производстве широкого ассортимента квадратных труб, доступных как в метрических, так и в дюймовых размерах для удовлетворения различных потребностей проектов.

• Ценовое преимущество: цены зависят от марки сплава, состояния поставки (закалки), отделки поверхности и объема заказа, при этом оптовые заказы обеспечивают лучшую экономическую эффективность.
• Гибкость поставок: от небольших пробных партий до крупных промышленных объемов, доступна резка в размер или поставка стандартной длины.
• Ресурсы пресс-форм и склада: обширная библиотека матриц и наличие некоторых распространенных размеров на складе для быстрой доставки.
• Глобальный сервис: экспортная упаковка, сертификаты на материалы EN 10204 3.1, отчеты о соответствии RoHS/REACH и поддержка доставки по всему миру.

Свяжитесь с нами сейчас, чтобы получить быстрый расчет стоимости, или нажмите, чтобы просмотреть актуальный складской список.

Мгновенный расчет

Другие виды алюминиевых труб

Часто задаваемые вопросы об алюминиевых квадратных трубах

Можно ли предоставить образцы?

Да, мы можем предоставить короткие образцы для тестирования и подтверждения спецификаций. Обычные сплавы и размеры могут быть отрезаны со склада, а специальные размеры могут быть изготовлены по запросу. Свяжитесь с нами, чтобы получить бесплатные образцы.

Каков минимальный объем заказа (MOQ)?

Обычные размеры с существующих матриц поддерживают небольшие пробные заказы для прототипирования или тестирования рынка. Для индивидуальных матриц или специальных сплавов минимальный объем заказа подтверждается в каждом конкретном случае.

Как рассчитывается цена?

Цена зависит от марки сплава, состояния поставки (например, T5 или T6), размера и толщины стенки, отделки поверхности и объема заказа. Крупные заказы являются более экономически выгодными.

Каков типичный срок выполнения заказа?

Продукция с существующих матриц может быть отгружена в срок от 7 до 10 дней. Изготовление по индивидуальным матрицам обычно занимает от 3 до 5 недель, включая изготовление матрицы, пробные запуски и производство.

Какой способ упаковки используется?

Для всех алюминиевых квадратных труб используется экспортная упаковка, которая устойчива к царапинам, защищена от влаги и ударов. Варианты включают деревянные ящики, поддоны или связки в зависимости от способа доставки. Сертификаты на материалы EN 10204 3.1 и документы о соответствии предоставляются вместе с грузом.

Таблица допусков алюминиевых квадратных труб

Допуски прессованных бесшовных алюминиевых квадратных труб

Примечания:

• "На углах" = измерено вблизи угла; "Не на углах" = измерено в середине грани.
• Допуски не на углах не применяются для отожженного состояния (состояние O) или когда толщина стенки составляет менее 2.5% от общего размера.
• Не применимо к специальным состояниям поставки, таким как T3510, T4510 или T6510.

Допуски бесшовных холоднотянутых алюминиевых квадратных труб

Допуски по ширине/высоте

Допуски радиуса углов

Допуски по толщине стенки (бесшовные холоднотянутые)

Примечания:

В дополнение к указанным значениям, отклонение в любой точке должно быть ≤ ±10% от средней толщины стенки и не менее ±0.003″.

Список популярных размеров алюминиевых квадратных труб в наличии

Дюймовые размеры

Метрические размеры
