Алюминиевый обмоточный провод

Обмоточный провод является ключевым проводником, используемым в катушках для двигателей, трансформаторов, реле, индукторов и новых энергетических систем. Изготовленный из меди или алюминия и покрытый изоляционными материалами, такими как эмаль, бумага или стекловолокно, он обеспечивает стабильные электрические и механические характеристики.

Как основной материал в преобразовании энергии, его качество напрямую влияет на эффективность системы, управление теплом и долговечность. Chalco, используя свой опыт в производстве алюминия, предлагает полный ассортимент медных, алюминиевых, эмалированных и высокотемпературных обмоточных проводов — от микроэлектроники до тяжелых промышленных систем.

Материал проводника обмоточного провода:

Изоляционный материал обмоточного провода:

Отраслевые решения:

Технические характеристики и описание обмоточных проводов Chalco

Диапазон диаметров круглого обмоточного провода: 7-36 GUAGE (0.2 мм - 15.0 мм)

Диапазон размеров плоского обмоточного провода: максимальная ширина плоского провода может достигать 3.5 мм

Классы толщины покрытия эмалированного провода Chalco: Класс 1 / Класс 2 / Класс 3 (от тонкого к толстому), подходит для различных коэффициентов заполнения пазов

Кабельная катушка: деревянные катушки PT25, PT30, PT35, PT60, PT90, PT200, PT270, каждая с максимальной нагрузкой 150 кг. Доступны конические катушки или другие типы, модели могут быть изготовлены по индивидуальному заказу клиента.

Отраслевые стандарты и база испытаний обмоточных проводов Chalco

• МЭК (IEC) 60317 / МЭК (IEC) 60264 – Международные стандарты для обмоточных проводов и проводников
• GB/T 7672, GB/T 7095, GB/T 11022 – Национальные стандарты Китая (ГОСТ аналоги)
• Стандарты по спецификации заказчика – Могут быть предоставлены решения в соответствии со специальными системами сертификации, такими как UL, VDE, JIS и т. д.

Высокочистая катанка класса EC для высокопроизводительных обмоточных проводников

В Chalco основой превосходного обмоточного провода является качество наших катанок. Мы используем передовые технологии непрерывного литья и прокатки в сочетании с процессами прецизионного волочения и отжига для достижения полной вертикальной интеграции — от плавления металла и литья до производства катанки и волочения проволоки. Эта комплексная производственная мощность гарантирует, что наши катанки обладают отличной чистотой, однородной зернистой структурой и выдающимися механическими свойствами.

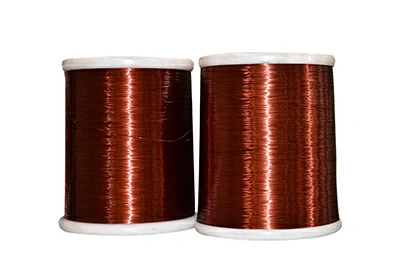

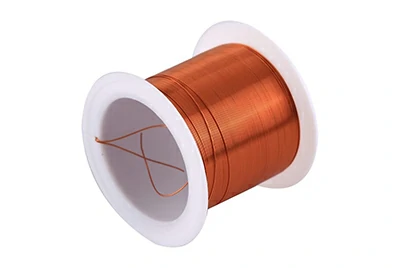

Медные проводники для обмоточных применений

Медные проводники Chalco обладают исключительными электрическими характеристиками, что делает их предпочтительным выбором для ответственных задач по обмотке двигателей и трансформаторов. С проводимостью до 99.9% они обеспечивают отличную нагрузочную способность по току и термическую стабильность в условиях высокой скорости и высоких температур.

Мы поставляем высокочистую голую медную проволоку и эмалированную медную проволоку различных размеров, поддерживаемых процессами прецизионного волочения и отжига для обеспечения стабильной производительности и отличной технологичности.

Доступно в бухтах, на малых катушках или больших барабанах для автоматизированных процессов намотки катушек.

Тип структуры: Круглые и плоские медные проводники; поддерживаются настраиваемые диаметры SWG/AWG

Варианты изоляции: PEW, EIW, AIW; двухслойная изоляция или голые медные проводники по запросу

Типичные применения: Катушки двигателей, обмотки трансформаторов, прецизионные электромагнитные системы

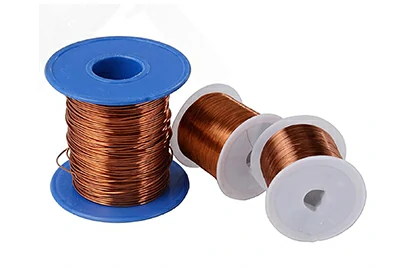

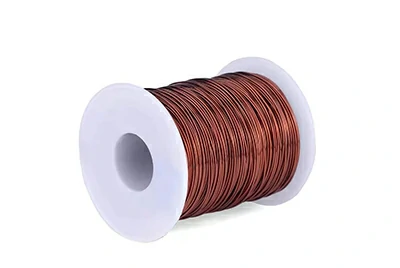

Медно-алюминиевые проводники (CCA) для облегченных решений

Медно-алюминиевые проводники (CCA) Chalco сочетают в себе проводимость меди с легкостью и стоимостными преимуществами алюминия. Используя передовые методы металлургической связи, наши провода CCA отличаются превосходной однородностью медного слоя, прочным соединением и стабильной работой в электрических обмотках.

Мы предлагаем круглые или плоские проводники CCA с настраиваемым коэффициентом медного покрытия (обычно 10%, 15% или 20%), а также дополнительные изоляционные покрытия для нужд автоматизированного производства.

Идеально подходит для серийного производства чувствительных к стоимости или весу электромагнитных компонентов.

Тип структуры: Круглые или плоские проводники CCA; доступны стандартные и индивидуальные соотношения меди

Варианты изоляции: PEW, EIW и другие высокотемпературные эмали; также доступен в виде голого провода CCA

Типичные применения: Двигатели вентиляторов, трансформаторы бытовой техники, катушки динамиков

Алюминиевые проводники для электрических обмоток

Chalco поставляет высококачественную алюминиевую катанку, изготовленную из сплавов таких марок, как 1350 (АД0), 1370 (АД1) и 6101 (АД31), предлагая надежную альтернативу меди для электрических обмоток. Наши алюминиевые проводники производятся методом непрерывного литья, прокатки и тонкого волочения, что обеспечивает однородную структуру и отличные электрические свойства.

Доступны как голые алюминиевые провода, так и изолированные алюминиевые проводники для удовлетворения различных потребностей клиентов в структуре, размере и методе обработки.

Поддерживаются размеры катушек от 1 кг до 200 кг для автоматизированных линий намотки катушек.

Тип структуры: Круглые или плоские алюминиевые проводники; поддержка стандартных 30–36 SWG или специальных размеров

Варианты изоляции: PEW, EIW или композитная эмаль; также доступен как голый алюминиевый провод

Типичные применения: Вентиляторы, распределительные трансформаторы, погружные двигатели

+4

Алюминиевая катанка 1350 (АД0)

Алюминиевая катанка 1370 (АД1)

Алюминиевая катанка 6101 (АД31)

Если вы не уверены, что медь, алюминий или медно-алюминиевый сплав являются лучшим выбором для вашей задачи по намотке, наша техническая команда готова помочь. Если вам требуются подробные спецификации, сравнение характеристик или индивидуальные решения для проводников, свяжитесь с нами для получения экспертной консультации.

Типы изоляции и структуры обмоточных проводов Chalco

Chalco предлагает широкий спектр систем изоляции для обмоточных проводников, предназначенных для удовлетворения сложных требований к производительности современного электромагнитного оборудования. От высокоскоростных двигателей до высоковольтных трансформаторов и жестких условий эксплуатации, таких как погружные или высокотемпературные системы, наши изоляционные структуры обеспечивают термическую стабильность, диэлектрическую прочность и технологическую совместимость.

Мы предоставляем различные изоляционные материалы и структуры покрытий — включая типы эмалей (PEW, EIW, AIW, PI), бумажную обмотку, стекловолоконную обмотку и многослойную композитную изоляцию — для поддержки автоматизированного производства и долгосрочной надежности системы. Доступны индивидуальная толщина изоляции, тепловой класс и характеристики заполнения пазов в соответствии с конкретными требованиями проекта.

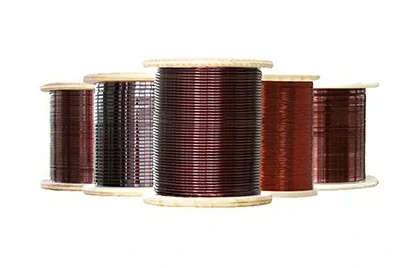

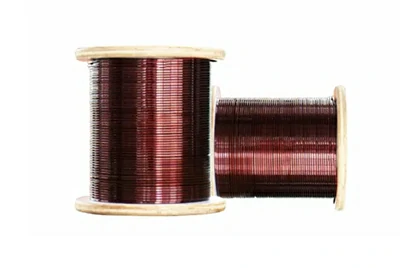

Эмалированный обмоточный провод — изолированный и подходящий для автоматической намотки

Эмалированный провод является наиболее широко используемым типом обмоточного провода. Поверхность проводника покрыта одним или несколькими слоями однородной изоляционной лаковой пленки и может быть непосредственно использована для намотки катушек без дополнительной обработки. Chalco поставляет эмалированные провода с различными материалами проводников (медь/алюминий) и различными классами термостойкости и структуры, подходящие для различных электромагнитных устройств, таких как двигатели, трансформаторы, индукторы, реле и т. д.

Продукт совместим с оборудованием для автоматической намотки и может поставляться на малых шпулях или в больших рулонах с прецизионной послойной намоткой.

Тип структуры: круглый провод/плоский провод, поддерживает толщину лака Класс 1/2/3, диаметр провода охватывает весь диапазон AWG/SWG

Изоляционная обработка: Поддерживает различные типы пленочных покрытий, таких как PEW, EIW, AIW, PI и т. д., с температурным индексом от 130°C до 220°C

Типичные применения: эмалированный медный провод для катушек двигателей, обмоток трансформаторов, индукторов и дросселей

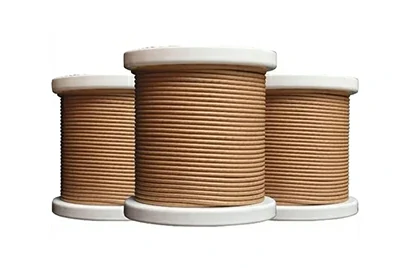

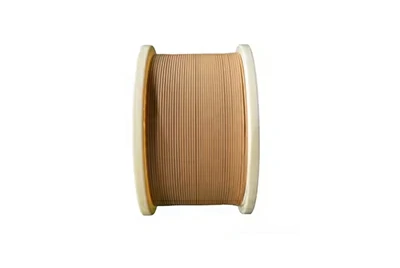

Обмоточный провод с бумажной изоляцией — идеально подходит для высоковольтных масляных систем

Обмоточный провод с бумажной изоляцией — это традиционная структура изолированного провода, используемая в трансформаторах и реакторах среднего и высокого напряжения. Обычно используются медные или алюминиевые проводники, покрытые одним или несколькими слоями высокопрочной электротехнической бумаги или крепированной бумаги. Обладает отличными пропиточными характеристиками и диэлектрической прочностью. Этот продукт широко используется в ключевых узлах, таких как основные обмотки масляных трансформаторов, межвитковая изоляция реакторов и переключение ответвлений.

Chalco может предоставить различные типы бумаги, количество слоев и формы покрытия в соответствии со структурой обмотки и требованиями масляно-бумажной системы для соответствия стандартам МЭК (IEC) или ГОСТ.

Тип структуры: Голый медный/алюминиевый проводник, покрытый электротехнической бумагой, крепированной бумагой, композитной бумагой, опционально одно/двух/многослойная структура

Поддерживаемая система изоляции: подходит для масляной изоляции, газовой изоляции, систем электрической пропитки

Типичные применения: обмоточный провод с бумажной изоляцией для масляных трансформаторов, проводник обмотки реактора

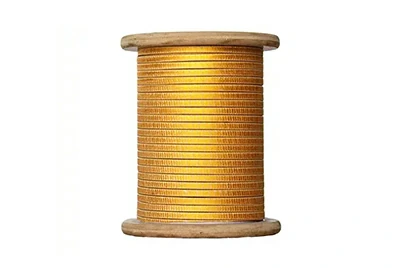

Обмоточный провод со стекловолоконной изоляцией — высокая термостойкость, высокая прочность

Провод со стекловолоконной изоляцией изготавливается путем нанесения высокотемпературного стекловолокна на поверхность медного или алюминиевого проводника с последующим отверждением смолой. Обладает отличной термостойкостью, способностью к механической защите и характеристиками защиты поверхности. Широко используется в сухих трансформаторах, реакторах, электропечах, больших двигателях и других случаях с чрезвычайно высокими требованиями к температуре и механическим нагрузкам.

Chalco может предоставить одно- или многослойную оплетку из стекловолокна для удовлетворения различных требований к изоляции стандартов МЭК (IEC) и ГОСТ.

Тип структуры: голый медный/алюминиевый проводник + одно/двухслойная оплетка из стекловолокна + обработка термореактивной смолой

Термостойкость: уровень изоляции может достигать 200–220°C, кратковременная термостойкость > 260°C

Типичные применения: обмоточный провод с изоляцией из стекловолокна для сухих трансформаторов, электропечей, высокотемпературных реакторов

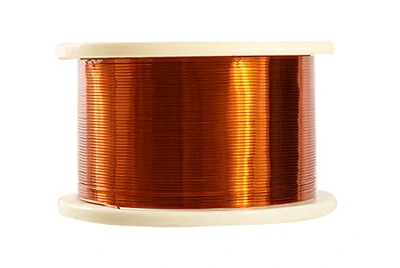

Литцендрат — Оптимизированные проводники для высокочастотных применений

Литцендрат состоит из множества тонких эмалированных нитей, индивидуально изолированных и точно скрученных или сплетенных для уменьшения скин-эффекта и эффекта близости в высокочастотных токах переменного тока. Эта структура значительно снижает сопротивление переменному току и повышает энергоэффективность в электромагнитных системах, работающих на частотах в десятки или сотни килогерц.

Chalco поставляет индивидуальные конструкции литцендрата для удовлетворения требований высокочастотных трансформаторов, резонансных контуров, систем беспроводной зарядки и оборудования индукционного нагрева. Количество жил, калибр провода, шаг скрутки, тип изоляции и внешняя обвязка могут быть адаптированы к конкретным целевым показателям производительности системы.

Доступные спецификации:

• Тип жилы: Эмалированная медь, медно-алюминиевый сплав
• Диаметр жилы: Обычно 0.04–0.2 мм на провод, настраивается по запросу
• Тип пучка: Скрученные, плетеные или концентрические структуры
• Внешняя изоляция: Шелк, нейлон, полиэфирная нить или термоусадочная трубка

Типичные применения: Высокочастотные трансформаторы, индукционный нагрев, катушки зарядки электромобилей, медицинские и радиочастотные устройства

Специальный обмоточный провод — высокочастотные, высоковольтные, миниатюрные электромагнитные системы

В дополнение к стандартным структурам, Chalco также предоставляет серию функциональных обмоточных проводов для специальных сценариев применения, подходящих для высокотехнологичного оборудования, такого как высокочастотные трансформаторы, микрокатушки, промышленные силовые модули и новые энергетические электроприводы. Этот тип провода обладает такими структурными преимуществами, как многослойная изоляция, высокая гибкость, контроль высокочастотных потерь и самоклеящиеся свойства, и широко используется в случаях с чрезвычайно высокими требованиями к электрическим характеристикам и интеграции размеров.

Основные типы:

• Провод с тройной изоляцией: Трехслойная изоляционная структура с различными диэлектриками, заменяющая традиционные изолирующие обмотки, позволяет реализовать малогабаритные системы высоковольтной изоляции
• Самоклеящийся провод: Поверхность обладает термопластичными или электрическими самоклеящимися свойствами, что упрощает структуру катушки и повышает стабильность намотки
• Высокогибкий/радиационно-стойкий провод: подходит для специальных сценариев в медицинском оборудовании, железнодорожном транспорте и аэрокосмической отрасли

Chalco предлагает комплексный спектр решений по обмоточным проводам — от базовых медных и алюминиевых проводников до передовых изолированных проводов, таких как литцендрат, провод с тройной изоляцией и специальные форматы. Если вам требуется техническое руководство, индивидуализация продукта или быстрое ценовое предложение, наша команда готова помочь вам квалифицированной поддержкой и оперативным обслуживанием.

Технические параметры обмоточного провода Chalco

Обмоточные провода Chalco строго соответствуют международным и отраслевым стандартам, от допусков по диаметру до класса изоляции, от структуры лакового покрытия до термической стабильности, что гарантирует стабильное использование каждой партии в эффективных и высоконадежных электромагнитных системах.

Температурные классы: 130℃, 155℃, 180℃, 200℃, 220℃, возможен заказ до 240℃

Испытание на тепловой удар: 155℃~300℃, подходит для промышленных систем с частыми пусками-остановками или высокой мощностью

Напряжение пробоя: до 7 кВ, соответствует требованиям безопасности высоковольтных электромагнитных систем

Справочные механические свойства:

• Прочность на растяжение: 70–90 Н/мм²
• Относительное удлинение: 15%–48%
• Износостойкость: >67.75 Н
• Стойкость к царапинам (Класс 1: 1.95 Н, Класс 2: 3.15 Н)

Применение и области сотрудничества по обмоточным проводам Chalco

Ориентируясь на ключевые потребности в области производства электромагнитного оборудования, Chalco предлагает решения по материалам обмоточных проводов для различных типов оборудования, таких как трансформаторы, двигатели, вентиляторы, погружные насосы и т.д., помогая клиентам повысить электрическую эффективность и надежность системы.

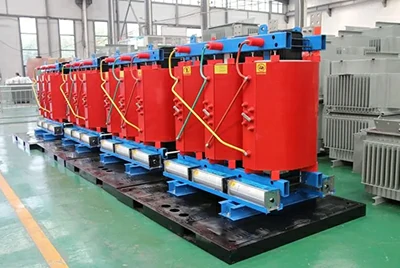

Обмоточный провод для трансформаторов | Стойкость к напряжению, нагреву и пластичность конструкции

Обмоточные провода для трансформаторов должны соответствовать требованиям к электрической прочности изоляции, термической стабильности и технологичности формования. Особенно в сухих, высокочастотных и масляных системах критически важно правильно подобрать структуру провода.

• Плоский медный/алюминиевый обмоточный провод (для главных обмоток сухих трансформаторов)
• Провод с бумажной изоляцией (для масляных силовых трансформаторов)
• Провод с тройной изоляцией (для разделительных трансформаторов, импульсных источников питания)

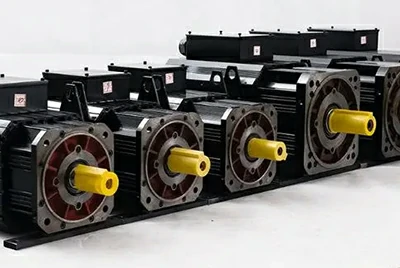

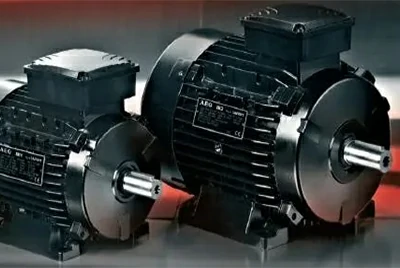

Обмоточный провод для двигателей | Высокоскоростная работа и термостойкость

Двигатели являются основной областью применения обмоточных проводов и широко используются в промышленных приводах, бытовой технике и системах электропривода автомобилей. Типичные условия работы требуют от провода высокой проводимости, отличной механической прочности и совместимости изоляции с автоматическим намоточным оборудованием.

• Медный эмалированный провод (подходит для промышленных двигателей, двигателей с частотным регулированием)
• Алюминиевый обмоточный провод (подходит для облегченных конструкций, таких как компрессоры кондиционеров)
• Самоклеящийся медный обмоточный провод (для компактных маломощных двигателей)

Обмоточный провод для вентиляторов и бытовой техники | Экономичность и автоматизация обработки

Малые двигатели для бытовой техники, вентиляторов и рисоварок предъявляют высокие требования к весу, консистентности изоляции и эффективности автоматической намотки при массовом производстве.

• Алюминиевый эмалированный провод (для массовых продуктов, таких как вентиляторы и воздуходувки)
• Медный эмалированный провод (для бытовой техники экспортных брендов или изделий с повышенной долговечностью)
• Самоклеящийся обмоточный провод (повышает плотность намотки и исключает процесс внешнего склеивания)

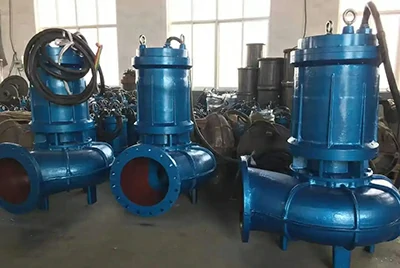

Погружные насосы и высокотемпературные катушки | Стабильность изоляции во влажной и жаркой среде

Погружные насосы, электронагревательные катушки и реакторы эксплуатируются в суровых условиях высокой влажности и сильных электрических полей. Обмоточный провод должен не только проводить ток, но и обладать длительным сопротивлением изоляции.

• Медный провод со стекловолоконной изоляцией (для сухих погружных двигателей и систем нагрева)
• Провод с бумажной изоляцией (для масляных погружных насосов, регуляторов напряжения)
• Высокотемпературный эмалированный провод (AIW/PI, для условий частого пуска или высоких нагрузок)

Производственные мощности и гарантия качества

Как профессиональный производитель материалов для обмоточных проводов, Chalco обладает интегрированной производственной системой. Весь процесс — от литья металлического проводника, волочения, покрытия, покраски, сушки до высокоскоростной намотки — строго контролируется для обеспечения стабильного и отслеживаемого результата.

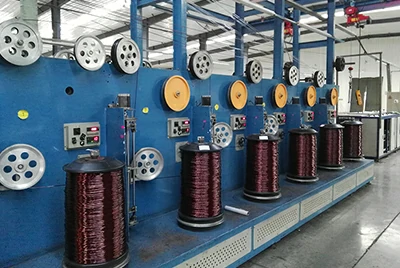

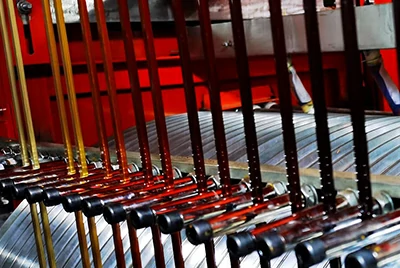

Полный контроль производственного процесса

Гарантия сырья: Выбираются высококачественные медные и алюминиевые катанки диаметром 9.5 мм (соответствует ГОСТ 13843 для алюминия и ГОСТ 859 для меди), которые проходят через несколько этапов волочения до целевого диаметра.

Система многослойной покраски: Оборудование поддерживает нанесение нескольких слоев изоляционного лака толщиной 60~450 мкм, обеспечивая равномерность и стабильность.

Процесс высокотемпературного отверждения: Использование современных инфракрасных печей с точным контролем температуры предотвращает растрескивание пленки при температуре до 350℃.

Автоматическая система смазки: Запатентованный слой смазки улучшает гладкость поверхности и значительно снижает износ при автоматической намотке.

Прецизионное намоточное оборудование: Высокоскоростные машины с контролем натяжения поддерживают формирование катушек весом от 5 кг до 200 кг.

Поддержка различных типов сечений и форм

Chalco производит обмоточные проводники с различными сечениями согласно чертежам заказчика:

Круглый обмоточный провод: Стандартный одножильный проводник, подходит для большинства двигателей и малых трансформаторов.

Квадратный обмоточный провод: Используется для оборудования с высокими требованиями к использованию пространства.

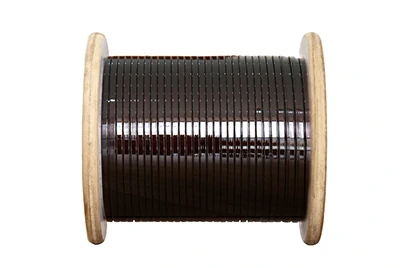

Плоский обмоточный провод (Шина): Подходит для направленной намотки в сухих трансформаторах и катушках с низкой индуктивностью.

Многожильные композитные структуры (Литцендрат и др.): Снижают высокочастотные потери и оптимизируют скин-эффект.

Поддержка кастомизации катушек: Доступны цилиндрические, конические, горизонтальные структуры с нагрузкой до 200 кг. Упаковка влагозащищенная и ударопрочная.

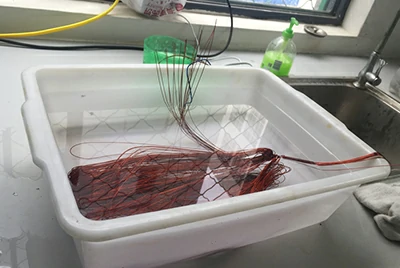

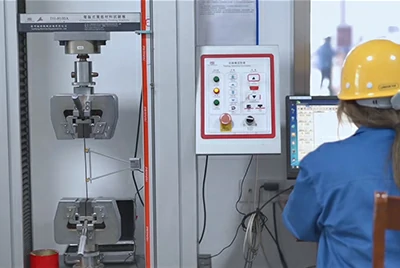

Полный цикл тестирования и прослеживаемость качества

Каждая партия проходит полное тестирование перед отгрузкой:

• Отчет об инспекции завода:
• Сертификация сырья (Copper/Aluminum Grades - аналог М0/М1 и А5/А7 по ГОСТ)
• Тест на толщину и равномерность лаковой пленки
• Испытание на пробой и диэлектрические потери
• Тесты на удлинение, прочность на растяжение и эластичность
• Оценка стойкости к растворителям и тепловому удару

Справочник цен и рекомендации по закупкам

Рекомендации по выбору:

• Строгие требования к производительности → Чистая медь (Cu)
• Чувствительность к весу или бюджету → Алюминий (Al) или CCA

Рекомендации по изоляции:

• Высокочастотные применения → Литцендрат / самоклеящийся провод
• Высокотемпературная среда → Провода AIW и PI

Выбор температурного класса:

• Промышленные двигатели: 155℃~180℃
• Погружные насосы: выше 200℃
• Электронные трансформаторы: класс 220~240℃

Ответы на основные вопросы о выборе и использовании обмоточного провода

Как выбрать между медным и алюминиевым проводом?

Медный провод имеет более высокую проводимость и механическую прочность, подходит для оборудования с длительным циклом работы; алюминиевый провод легче и дешевле, подходит для легкого оборудования, такого как вентиляторы. Медно-алюминиевый (CCA) провод является альтернативой для баланса стоимости.

Какие температурные классы эмальпровода вы предлагаете?

Мы предлагаем классы 130℃, 155℃, 180℃, 200℃, 220℃ и 240℃, соответствующие индексам изоляции B, F, H, C, HC. Мы поддерживаем различные типы покрытий: PEW (полиэфир), EIW (полиэфиримид), AIW (полиамидимид), PI (полиимид).

Какие типы структур обмоточного провода доступны?

Мы производим круглые, квадратные, плоские провода, литцендраты и скрученные провода. Материалы: медь, алюминий, медно-алюминиевый сплав. Изоляция: эмаль, бумага, стекловолокно.

Предоставляете ли вы образцы или изготовление малыми партиями?

Да, мы поддерживаем услуги по изготовлению образцов с гибким минимальным объемом заказа (MOQ). Срок доставки образцов обычно составляет 3-7 дней.

Сопровождаются ли товары отчетами об испытаниях?

Каждая партия включает: отчет о химическом составе сырья, данные о толщине пленки, напряжении пробоя, прочности на растяжение и тепловом ударе.

Поддерживаете ли вы экспорт? Какова упаковка?

Да. Мы поставляем продукцию на деревянных катушках (цилиндрических/конических) в картонных коробках или на поддонах. Экспорт осуществляется в Германию, Индию, Вьетнам, ОАЭ и др.
