Арамидные соты — это лёгкий, неметаллический материал для сердечников, используемый в аэрокосмической, железнодорожной и морской сферах, где требуются снижение веса, электрическая изоляция и конструктивная устойчивость.
Chalco поставляет как голые арамидные сотовые сердечники, так и готовые арамидные сотовидные сэндвич-панели, при этом доступна поддержка по нарезке по размеру и контурной обработке на основе чертежей заказчика.
Плотность продукции варьируется от 29 до 144 кг/м³, стандартные размеры отверждённого блока составляют 2440 × 1220 × 914 мм.
Что такое арамидные соты?
Арамидные соты — это лёгкий, неметаллический клеточный материал, образованный путём пропитки арамидной волокна фенольной смолы и её отверждения. Её гексагональная ячеточная структура обеспечивает отличную опору и устойчивость при небольшом весе, что делает её широко используемой в композитных сэндвич-конструкциях.
В отличие от металлических сердечников, арамидные соты не вызывают гальванической коррозии при сочетании с углеродными оболочками. Он также обеспечивает хорошую электрическую изоляцию и низкую теплопроводность. Благодаря своей неметаллической природе и низким диэлектрическим свойствам он хорошо подходит для раполов, накрышек антенн и других электромагнитно-прозрачных конструкций.
По сравнению с алюминиевыми сотами, арамидные соты легче, не проводят проводящую воду и устраняют риск гальванической коррозии в углеродных или композитных структурах. По сравнению с пенопластовым сердечником, он обычно обеспечивает лучшую устойчивость к температурам и более высокую удельную прочность, что делает его идеальным для сэндвич-конструкций, требующих лёгкой конструкции, огнестойкости и конструктивной устойчивости.
Система клея узла и смолы может быть выбрана так, чтобы она была устойчивой к плесени и не коррозионной для металлических материалов, что делает сердцевину подходящей для металлических панелей.
Арамидные соты доступны в Chalco
Chalco предлагает арамидные сотовидные сердечники, панели для соты из арамида, а также индивидуальные услуги по нарезке и контурной обработке, адаптированные к требованиям закупки и обработки.

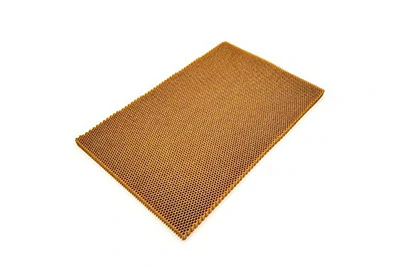

Арамидное сотовидное ядро
Chalco обеспечивает арамидное сотчатое ядро с плотностью от 29 до 144 кг/м³, длиной клеточной стенки от 1, 83 до 5, 50 мм, семью клетками и четырьмя формами клеток. Услуги по нарезке по размеру, нарезки и контурной обработке доступны в зависимости от чертежей клиента.
Арамидная сотовая сердцевина — это материал из чистого клеточного сердечника для производителей композитных панелей, которые соединяют его с алюминиевыми листами, композитными оболочками, листами из GFRP или другими материалами для создания лёгких сэндвич-панелей.
Сэндвич-панели из арамидных сотов
Арамидные сотовидные сэндвич-панели — это отделанные сэндвич-панели, также известные как арамидные сотовидные панели.
Эти панели используются в интерьерах железнодорожного транспорта, компонентах кабин самолётов, морских переборках и архитектурных внутренних системах.
Сэндвич-панели с арамидными сотами состоят из арамидного сотовидного сердечника, материалов для кожи и системы клея, формируя готовую к использованию конструктивную панель для прямого применения.

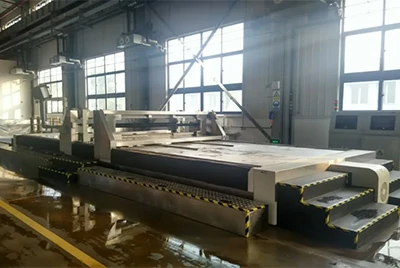

Обработка по размеру и контурная обработка
Для проектов, требующих изготовления вторичных панелей, сборки или обработки конструктивных компонентов, Chalco предоставляет услуги по нарезке, нарезке и контурной обработке на основе чертежей заказчика.
Обработанные арамидные сотовидные сердечники или панели лучше соответствуют требованиям клиента по размерам, форме, месту установки и требованиям к сборке, снижая необходимость вторичной обработки.
Ключевые характеристики арамидных сотов
Арамидные соты обеспечивают прочную структурную опору, электрическую изоляцию и экологическую устойчивость при небольшом весе.
Арамидные сотовые изделия Chalco имеют плотность от 29 до 144 кг/м³, надёжно работают в диапазоне от -55°C до 180°C, а также имеют диэлектрическую постоянную ниже 1, 50 на GB/T 5597, что делает их подходящими для лёгких сэндвич-конструкций, изолирующих сердечников и электромагнитно-прозрачных применений.
| Преимущество | Что это значит для вашего проекта |
| Лёгкий и высокопрочный | Помогает снизить вес конструкции, сохраняя несущую способность, необходимую для сэндвич-конструкций. |
| Огнестойкость | Материал самозатухающий и может поддерживать конструкции сэндвич-панелей, соответствующих EN45545 требованиям, по запросу. |
| Электрическая изоляция | Идеально подходит для композитных конструкций, требующих неметаллических изоляционных сердечников — особенно тех, что используют углеродное волокно или работают в электрически чувствительных средах. |
| Низкая диэлектрическая постоянная | Арамидная сотовая сота имеет диэлектрическую постоянную ниже 1, 50, что делает её подходящей для радомов, накрышек антенн и электромагнитно-прозрачных конструкций. |
| Размерная стабильность | Сохраняет структурную целостность в широком диапазоне температур от -55°C до 180°C. |
| Устойчивость к окружающей среде | Устойчив к влаге, кислотным и щелочным средам и типичным коррозионным факторам, встречающимся в неметаллических сердечниках. |
Производительность финальной панели зависит от плотности, размера ячейки, материала кожи и системы клея.
Эффективность при температуре и влажности:
Способность арамидных соты сохранять характеристики при различных условиях окружающей среды является ключевым фактором при выборе материалов в аэрокосмической, железнодорожной и морской отраслях.
Арамидная сотовая сердцевина Chalco сохраняет более 65% своих плоских сжимающих и сдвиговых свойств при комнатной температуре при 180°C, более 80% при -55°C и более 90% при тестировании во влажных условиях.
Для высокотемпературных применений соты арамидной бумаги сорта 1, 83-96 сохраняют примерно 67, 3% своей прочности на сжатие при 177°C, что обеспечивает надёжный ориентир для проектирования сэндвич-конструкций при высоких температурах.
Для получения полных данных о типичных или минимальных механических свойствах, пожалуйста, посетите страницу продукта Halco с арамидными сотами или отправьте требования к проекту для получения поддержки при выборе материалов.
Арамидные соты против алюминиевых соты: когда выбирать, какую именно
И арамидные соты, и алюминиевые соты являются распространёнными лёгкими сердечниками для сэндвичей, но они подходят для разных сценариев применения.
При выборе материалов следует учитывать не только вес и прочность, но и совместимость с оболочкой, электромагнитные характеристики, пожарную безопасность, требования к жёсткости, стоимость и методы последующей обработки.
Chalco поставляет как арамидные, так и алюминиевые соты, поддерживая клиентов, которым необходимо сравнивать или комбинировать оба основных типа в одном проекте.
| Критерий отбора | Арамидные соты | Алюминиевые соты |
| Плотность | 29–144 кг/м³ | Обычно 30–200 кг/м³ |
| Компрессионная производительность | Хорошая производительность по соотношению силы к весу; Итоговое значение зависит от плотности и размера ячейки | Хорошая производительность при сжатии; Широко используемые в сэндвич-панелях с металлической оболочкой |
| Гальваническая коррозия с помощью углеродного волокна | Нет риска гальванической коррозии | Изоляционный слой может понадобиться при использовании с оболочками из углеродного волокна |
| Электромагнитная прозрачность | Отлично; Диэлектрическая постоянная < 1.50 | Электрически проводимы, не подходит для электромагнитно-прозрачных конструкций |
| Огнестойкость | Самозатухающий и подходящий для огнестойкой конструкции сэндвича при необходимости | Не сгорает, но алюминий может потерять прочность или расплавиться при высокой температуре |
| Модуль сдвига | Ниже, чем алюминиевые соты во многих конструкциях, критичных к жесткости | Более высокий модуль сдвига, подходящий для приложений, требующих высокой жесткости панелей |
| Стоимость | Обычно выше | Обычно более экономично |
| Лучше всего подходит для | Радом, аэрокосмические интерьеры, панели железнодорожного транспорта, композитные сэндвич-панели | Архитектура, металлические панели, поглощающие энергию и критические конструкции по жёсткости |
Если ваш проект ориентирован на лёгкий дизайн, электрическую изоляцию, электромагнитную прозрачность или совместимость с углеродными композитами, арамидные соты обычно являются лучшим выбором. Если главными проблемами являются жёсткость, экономичность, сцепление металлической кожи или поглощение энергии, алюминиевые соты могут быть более подходящими.
Если вы сравниваете арамид и алюминиевые соты, пожалуйста, расскажите о вашем сценарии применения, материалах панелей, толщине, плотности и рабочей обстановке. Chalco может помочь оценить оба основных варианта и порекомендовать оптимальное конструктивное решение.
Применение арамидных сотов
Арамидные соты подходят для проектов, требующих лёгкой конструкции, огнеупорности, электрической изоляции, электромагнитной прозрачности или неметаллических сэндвич-конструкций.
Выбор для различных применений может быть адаптирован с учетом плотности, размера клетки, материала кожи, системы клея и требований к сертификации.

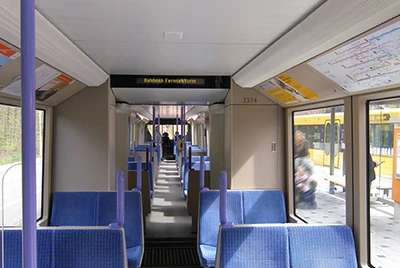

Железнодорожный транспорт
Используется в боковых стенах, потолках, перегородках и напольных подкладках железнодорожных транспортных средств для снижения общего веса. Материал может соответствовать требованиям EN 17460 класса A1 или EN45545 по спецификации.

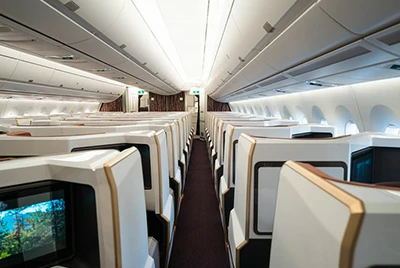

Аэрокосмические и авиационные интерьеры
Подходит для конструкций внутри самолётов, таких как верхние контейнеры, перегородки, напольные покрытия, дверные подкладки и панели салона. Низкая плотность, огнестойкость и устойчивость размеров поддерживают цели по лёгкому дизайну.
Морская и яхтенная
Используется в морских переборках, яхтенных палубах, облицовках корпуса и внутренних композитных панелях. Её неметаллическая конструкция избегает риска коррозии металлов; однако при реальном использовании следует применять надлежащее герметизация кромки и защиту от влаги.
Автоспорт и спортивное оборудование
Подходит для кузов для автоспорта, лёгких корпусов, спортивного оборудования и энергопоглощающих конструкций. Арамидная соты обеспечивают структурную поддержку и энергопоглощение при небольшом весе.

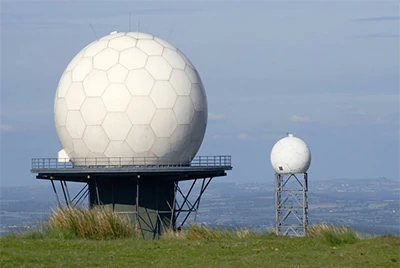

Радом и антеннические конструкции
Арамидная сотовая структура имеет низкую диэлектрическую постоянную — обычно ниже 1, 50, что делает её идеальной для радома, крышек антенн, коммуникационных панелей и других электромагнитно-прозрачных сэндвич-структур.
Свяжитесь с нами сейчас
Для получения плотности, размера ячеек, толщины и выбора характеристик, адаптированных к вашему конкретному применению, пожалуйста, ознакомьтесь со страницей продукта Chalco aramid honeycomb core или отправьте чертежи и требования проекта для получения экспертных рекомендаций.
Связанные решения для сотообразных решений
Помимо арамидных сотовидных сердечников и арамидовых сотообразных сэндвич-панелей, Chalco предлагает широкий ассортимент материалов из сотовидных сердечников, сэндвич-панелей и индивидуальных решений для изготовления, основанных на вашем конструктивном дизайне, материале лицевого листа, рабочих условий и требованиях к производительности.
Алюминиевое сотовидное ядро
Соты из нержавеющей стали
Карбоновая пчелиновая сота
Печать с сотами
Соты с высокими температурами
Не уверены, выбрать ли арамидные, алюминиевые, нержавеющие стали или структуры из углеродного волокна?
Укажите сценарий применения, материал линейки, толщину, плотность, рабочую температуру и требования к чертежу. Chalco может помочь подобрать правильное сотовидное ядро, конфигурацию сэндвич-панелей или индивидуальное решение для изготовления.
Часто задаваемые вопросы о арамидных сотах
Что такое арамидные соты?
Арамидная сотовая структура — это лёгкий, неметаллический клеточный материал, изготовленный из бумаги из арамидного волокна и феноловой смолы, с шестиугольной клеточной структурой.
Он обычно используется как основной материал в композитных сэндвич-конструкциях для аэрокосмической отрасли, железнодорожного транспорта, морской промышленности, ракуполов и лёгких панелей.
Каковы недостатки арамидных сотов?
Арамидные соты имеют структуру с открытыми ячейками и требуют надлежащей герметизации краев и защиты от влаги в реальных условиях. По сравнению с алюминиевыми сотами, они обычно дороже. Если при непрерывной эксплуатации температура превышает 180°C, следует переоценить совместимость материала, клея и лицевой панели.
Что такое арамидный материал?
Арамидный материал относится к ароматическим полиамидным волокнам, которые обычно встречаются как пара-арамид и мета-арамид. Он обладает высокой прочностью, термостойкостью и огнестойкостью.
Арамидные соты — одно из ключевых применений арамидных материалов в лёгких сэндвич-структурах.
В чём разница между арамидовыми сотовидными сердечниками и панелями из арамидовых сотов?
Арамидное сотовидное ядро — это чистый материал соты, предназначенный для клиентов, которые сами склеивают кожу, клеи и системы покрытия лицевой панели. Арамидные сотовидные сэндвич-панели — также известные как арамидные сотовые панели — представляют собой отделанные композитные панели, включающие сердечник, лицевые листы и систему клея, готовые к непосредственной установке или дальнейшей сборке.
Арамидные соты лучше алюминиевых соты?
Дело не в том, что лучше, а в том, что подходит для вашего проекта. Арамидные соты предпочитаются для лёгких, электрически изолирующих, радиопрозрачных, углеродных и огнестойких сэндвич-конструкций. Алюминиевые соты обычно лучше подходят для применений, требующих высокой жесткости, экономической эффективности, металлического склеивания или поглощения энергии.
В каких отраслях используют арамидные соты?
Арамидная сотовая конструкция широко используется в железнодорожном транспорте, аэрокосмической отрасли, морской технике, автоспорте, спортивном оборудовании, радомах и антенных конструкциях.
Соответствующие спецификации могут быть выбраны на основе плотности, размера ячеек, толщины, материала поверхности и требований к сертификации для каждого проекта.
Запросите спецификации арамидных сотов или смету
Chalco поставляет сэндвич-панели из арамидных сотовых сердечников и арамидных сотообразных панелей для аэрокосмической, железнодорожной, морской и композитных сэндвич-панелей.
Для материала голого сердечника, пожалуйста, укажите необходимый размер, плотность, толщину, форму и количество ячейки. Для готовых панелей указывайте применение, конструкцию панелей, материал обшивки и требования к характеристикам.
Для изготовления индивидуальных размеров, деталей под размер или контурных сотообразных компонентов вы также можете предоставить чертежи или образцы.
Chalco может проверить возможность и предоставить соответствующие спецификации арамидных сотов для вашего RFQ.
