Арамидный сотовый сердечник — это лёгкий неметаллический материал сердечника, широко используемый в склеенных сэндвич-конструкциях для аэрокосмической отрасли, железнодорожного транспорта и морских применений.
Изготовленный из бумаги из арамидного волокна, пропитанной и отверждённой фенольной смолой, он обладает высоким соотношением прочности к весу, стабильными диэлектрическими свойствами и отличной стабильностью размеров, что делает его надёжным материалом для лёгких сэндвич-панелей.
Chalco поставляет арамидное сотчатое сердцевина с плотностью от 29 до 144 кг/м³, с диаметром ячеек от 1/8 дюйма (3, 2 мм), стандартными размерами блоков от 2440 × 1220 × 914 мм, а также поддержкой точной резки и контурной обработки.
Что такое арамидная сотовая сердцевина?
Ядро арамидных сотов — это биомиметический шестиугольный клеточный материал, изготовленный из ароматической полиамидной волокнистой бумаги, связанной и затем пропитанной фенольной смолой для затвердевания. Будучи неметаллическим материалом, он по своей природе обладает тремя ключевыми конструктивными преимуществами: отсутствием гальванической коррозии, отсутствием электромагнитных помех и крайне низкой теплопроводностью.
Система клея узла и смолы устойчива к плесени и не коррозионна для металлов, что обеспечивает надёжное соединение и совместимость материалов.

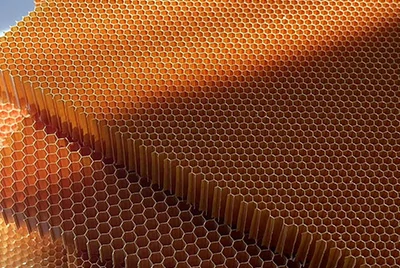

Пара-арамидная сотовидная сердцевина
Более высокая прочность и жесткость для критически важных для веса конструктивных сэндвич-панелей, включая аэрокосмические, оборонные композиты и высокоэффективные морские приложения.

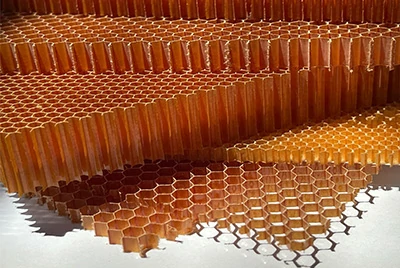

Мета-арамидное сотовидное ядро
Лучшая огнестойкость, утепление и экономия для авиационных интерьеров, железнодорожных панелей и огнечувствительных сэндвич-конструкций.
Доступные спецификации и стандартные размеры
Chalco поставляет стандартную арамидную сотовую сердечницу из блоковой формы, а также может предоставлять индивидуальные размеры в соответствии с требованиями к легким сэндвич-панелям.
Клиенты могут выбирать разные размеры ячеек, плотность, толщину и геометрию ячеек в зависимости от конструкции панелей, метода соединения и среды применения.
| Параметр | Дальность / Стандартное значение |
| Стандартные размеры блока | 2440 мм (L-направление) × 1220 мм (W-направление) × 914 мм (T-направление) |
| Минимальная доступная толщина | 1, 20 мм |
| Длина клеточной стенки | 1, 83 / 2, 50 / 2, 75 / 3, 67 / 4, 50 / 5, 50 мм |
| Соответствующий диаметр ячейки | 3, 2 / 4, 3 / 4, 8 / 6, 4 / 7, 8 / 9, 6 мм |
| Чрезмерно расширенный вариант | 2, 75OX, диаметр ячейки 4, 8 мм |
| Форма ячейки | Правильный шестиугольник / чрезмерно расширенный / пятиугольник / четырёхугольник |
| Диапазон плотности | 29–144 кг/м³ |
| Honeycomb Core Grade | Соты аэрокосмического класса / радиопоглощающие |
| Особые формы | Частично отвергнутое сотовидное ядро / Prepreg сотовидное ядро |
| Совместимость с клеем | Совместим с большинством конструктивных клеев, используемых в сэндвич-композитах |
Chalco предоставляет точную резку толщины, вырезание размеров и контурную обработку для арамидных сотовидных сердечников согласно чертежам заказчика. Для сложных форм или проектов, требующих высокого качества поверхности, доступна ультразвуковая резка для минимизации заусенцев, вырывания волокон и повреждения клеточной стенки.
Для готовых решений для сэндвич-панелей см. Chalco aramid honeycomb.
Физические и экологические характеристики арамидного сотовидного сердечника
Арамидная сотовая сердцевина Chalco подходит для лёгких сэндвич-конструкций, требующих малого веса, высокой прочности, электрической изоляции и экологической устойчивости.
Клиенты могут выбирать разные плотности, размеры и толщины ячеек в зависимости от потребностей проекта — например, для интерьеров самолётов, железнодорожного транспорта, морских судов, яхт и композитных конструктивных компонентов.
| Параметр производительности | Ценность / Требование | Эталонный стандарт |
| Диапазон плотности | 29–144 кг/м³ | Стандарт компании Q/CSG 001-2024 |
| Рабочий температурный диапазон | −55°C до 180°C | Стандарт компании Q/CSG 001-2024 |
| Огнестойкость | Самопотушающийся; может соответствовать требованиям EN45545 по проекту | Стандарт компании Q/CSG 001-2024 |
| Диэлектрическая постоянная | < 1.50, tested per GB/T 5597 | Стандарт компании Q/CSG 001-2024 |
| Водная миграция | ≤ 6 последовательных клеток | Стандарт компании Q/CSG 001-2024 |
| Толерантность к плотности | ≤ ±10% | Стандарт компании Q/CSG 001-2024 |
| Размерная допуск | В пределах 5% от номинальных размеров | Стандарт компании Q/CSG 001-2024 |
| Стандартные размеры блока | 2440 × 1220 × 914 мм | Стандарт компании Q/CSG 001-2024 |
| Минимальная доступная толщина | 1, 20 мм | Стандарт компании Q/CSG 001-2024 |
| Срок хранения | 2 года с момента производства; может быть повторно осмотрен после истечения срока годности и использоваться при соблюдении требований | Стандарт компании Q/CSG 001-2024 |
Арамидная сотовая сердцевина поддерживает стабильную работу в широком температурном диапазоне, что делает его подходящим для проектов с воздействием высоких температур, низких температур или влажных условий.
Соответствующие испытания показывают, что арамидные соты сорта 1, 83-96 сохраняют примерно 67, 3% своей сжимательной прочности при 177°C, что обеспечивает ценные эталонные данные для выбора материалов в условиях высокотемпературных применений.
Механические данные о производительности арамидного сотовидного сердечника
Арамидная сотовая сердцевина — это анизотропный материал, механические свойства которого меняются в зависимости от направления.
При проектировании сэндвич-панелей инженеры должны определить L-направление (направление ленты) и W-направление (поперечное направление) сотового сердечника на основе ориентации первичной сдвиговой нагрузки.
В таблице ниже перечислены типичные и минимальные значения для широко используемых спецификаций арамидных сердечников Chalco aramid, подходящих для предварительного отбора и технических обсуждений.
| Модель | Длина клеточной стенки | Плотность | Плоский тип / минимум прочности на сжатие | Тип / минимум L-направления на силу сдвига | Тип L-направления сдвига | Тип / минимум прочности на сдвиг в направлении W. | Тип W-направления сдвига |
| AHK-1.83-48 | 1, 83 мм | 48 кг/м³ | 2, 00 / 1, 58 МПа | 1, 28 / 0, 97 МПа | 42 МПа | 0, 69 / 0, 52 МПа | 24 МПа |
| AHK-1.83-64 | 1, 83 мм | 64 кг/м³ | 3, 40 / 2, 40 МПа | 1, 75 / 1, 49 МПа | 55 МПа | 0, 95 / 0, 75 МПа | 31 МПа |
| AHK-1.83-80 | 1, 83 мм | 80 кг/м³ | 4, 75 / 3, 75 МПа | 2, 24 / 1, 84 МПа | 73 МПа | 1, 20 / 0, 98 МПа | 36 МПа |
| AHK-1.83-96 | 1, 83 мм | 96 кг/м³ | 6, 40 / 4, 82 МПа | 2, 48 / 2, 20 МПа | 89 МПа | 1, 59 / 1, 17 МПа | 45 МПа |
| AHC-2.75-32 | 2, 75 мм | 32 кг/м³ | 0, 83 / 0, 66 МПа | 0, 60 / 0, 50 МПа | 30 МПа | 0, 44 / 0, 28 МПа | 16 МПа |
| AHC-2.75-48 | 2, 75 мм | 48 кг/м³ | 2, 00 / 1, 59 МПа | 1, 20 / 0, 98 МПа | 41 МПа | 0, 70 / 0, 47 МПа | 23 МПа |
| AHC-2.75-64 | 2, 75 мм | 64 кг/м³ | 3, 46 / 2, 43 МПа | 1, 60 / 1, 48 МПа | 52 МПа | 1, 08 / 0, 76 МПа | 32 МПа |
Тип обозначает типичное значение; Минимум означает минимальное значение. Прочность на сжатие по плоскости можно проверять по GB/T 1453, а прочность на сдвиг по GB/T 1455 — в зависимости от требований проекта.
Приведённые выше данные являются эталонными значениями производительности. Окончательная производительность должна быть подтверждена на основе спецификаций проекта, толщины сердечника сот, системы смолы и отчётов по испытаниям материалов MTC.
Если вам нужны другие размеры ячеек, такие как 2.50 / 3.67 / 4.50 / 5.50 мм или более плотные арамидные сотовые сердечники, пожалуйста, свяжитесь с технической командой Halco для подтверждения спецификаций и документации по тестированию.
Как выбрать правильный размер, плотность и геометрию ячеек?
Выбор сердечника арамидных сотов не должен основываться только на плотности.
Оптимальная спецификация должна учитывать вес панели, сжимающую нагрузку, направление сдвига, качество поверхности, площадь сцепления, требования к изгибу/формованию и местные требования к усилению.
Выбирайте плотность в зависимости от целевой нагрузки и веса
В целом, более высокая плотность улучшает плоскую прочность на сжатие и сдвиговую эффективность, но также увеличивает вес панели. Сердечники низкой плотности лучше подходят для конструкций, критически важных по весу.
Например, в серии длины клеточной стенки 1, 83 мм класс 48 кг/м³ обеспечивает плоскую сжатую прочность 2, 00 МПа, тогда как 96 кг/м³ достигает 6, 40 МПа.
| Диапазон плотности | Типичный фокус применения |
| 29–48 кг/м³ | Внутренние панели с приоритетом по весу, потолочные панели и слабо нагруженные сэндвич-конструкции |
| 48–64 кг/м³ | Железнодорожные, морские и универсальные композитные сэндвич-панели |
| 80–96 кг/м³ | Напольное покрытие, вторичные несущие конструкции и участки с более высокими локализованными нагрузками |
| Свыше 96 кг/м³ | Зоны с высоким уровнем сжатия, усиление с твёрдой точкой и аэрокосмические конструкции с жёсткими требованиями |
Выбирайте размер ячейки в зависимости от поверхности панели и требований к соединению
| Размер ячейки | Рекомендуемые применения |
| Малый элемент, 1, 83 мм / 1/8 дюйма | Более плотные элементы обеспечивают более гладкие поверхности панелей и большие площади сцепления — идеально подходящие для высокоточных сэндвич-панелей |
| Средняя ячейка, 2, 50–2, 75 мм | Балансирует вес, стоимость и механические характеристики — идеально подходит для железнодорожного транспорта, морских и универсальных композитных панелей. |
| Крупный размер клетки: 3, 67–5, 50 мм | Подходит для крупноформатных промышленных панелей или конструктивных компонентов, где точность поверхности не критична. |
Мелкоклеточная арамидная сотовая структура обычно лучше подходит для аэрокосмических интерьеров, ракупов и панелей, требующих высокого качества поверхности. Средние и большие размеры ячеек больше подходят для проектов, которым нужно балансировать производительность, размер панелей и стоимость.
Выберите геометрию ячейки в зависимости от требований к формированию
| Геометрия ячеек | Руководящие принципы отбора |

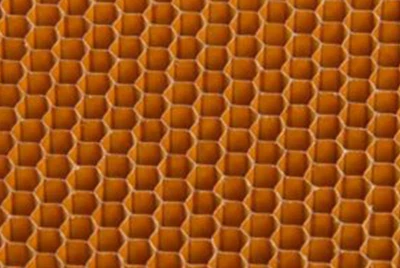

| Правильный шестиугольник | Наиболее распространённые; обеспечивает структурную устойчивость и подходит для большинства плоских сэндвич-панелей. |

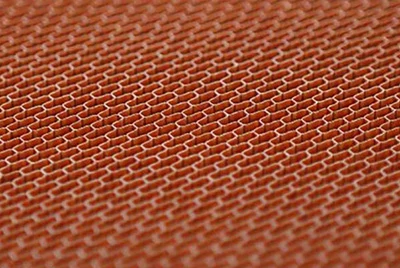

| Чрезмерное расширение | Лучше подходит для одиночных изогнутых панелей; улучшает изгибаемость в направлении W. |
| Пентагон | Используется для специализированных конструкций или формующих нужд; Конкретные применения должны быть подтверждены инженерными чертежами. |
| Четырёхугольник | Применимо к кастомным проектам с определёнными требованиями к геометрии ячеек. |
Для большинства плоских сэндвич-панелей предпочтительнее правильная шестиугольная сота. Для изогнутых или одиночно изогнутых поверхностей чрезмерно расширенные соты облегчают формирование и снижают риск деформации клеточной стенки.
Смоляное пересадка может использоваться для усиления локальных несущих участков.
Для участков с крепежами, вырезами, точками крепления или другими концентрированными локальными нагрузками смола может создавать усиления на твёрдых точках. Это увеличивает локальную грузоподъемность без изменения всей конструкции щита.
Огнеупорные полиуретановые и эпоксидные системы значительно улучшают сжатие арамидных бумажных сот. Среди них однокомпонентный огнеупорный полиуретан обеспечивает заметное повышение прочности на сжатие при относительно низкой плотности.
Если вы не уверены в оптимальной плотности, размере ячейки или геометрии, поделитесь с Chalco чертежами панелей, местами нагрузки, требованиями к толщине и рабочей средой. Наша инженерная команда поможет определить правильную спецификацию сердечника арамидных сотов и стратегию локализованного усиления.
Промышленные применения арамидного сотовидного сердечника
Арамидная сотовая сердечник идеально подходит для сэндвич-конструкций, требующих лёгкой конструкции, жёсткости, электрической изоляции, демпфирования вибраций и экологической устойчивости.

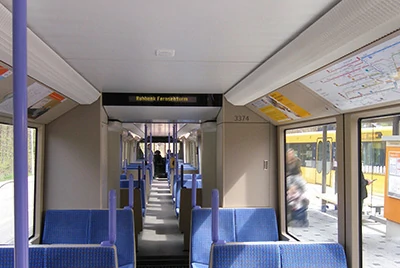

Железнодорожный транспорт
Арамидное сотовое сердцебиение может использоваться для боковых панелей стен, потолочных панелей, перегородок, панелей багажников и конструкций основания пола, что помогает снизить вес автомобиля и улучшить вибрацию и акустические характеристики.

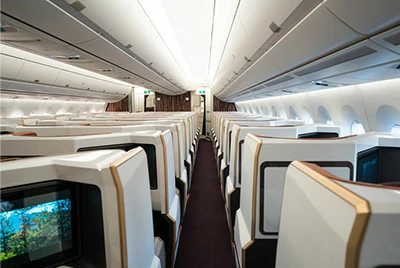

Аэрокосмические и авиационные интерьеры
Арамидное сотовое ядро подходит для надвесных контейнеров, камбузных конструкций, перегородок кают, панелей пола и дверных вкладышей, где требуется лёгкая конструкция и прочность.

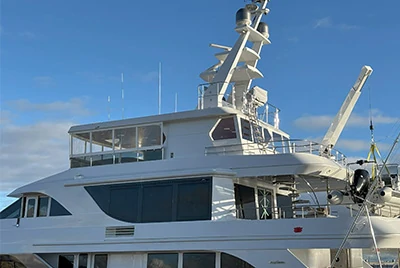

Морская и яхтенная
Арамидное сотовое ядро можно использовать для морских панелей переборок, яхтенных палуб, облицовок корпуса, внутренней мебели и лёгких композитных панелей с правильным соединением и герметизацией краёв для влажных условий.

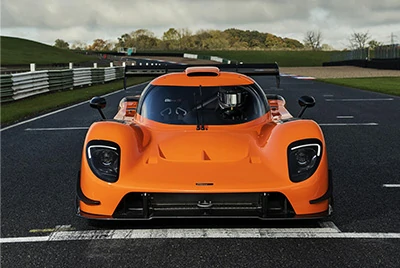

Автоспорт и спортивное оборудование
Арамидное сотовое ядро подходит для гоночных панелей кузова, спортивного снаряжения, лыжных ядер, серфбордов и велосипедных композитных деталей, обеспечивая баланс низкого веса, жёсткости и поглощения энергии.

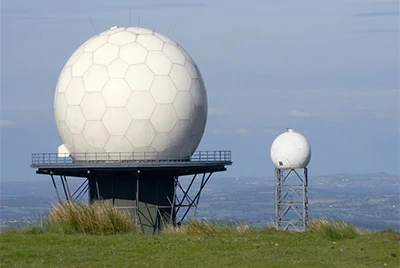

Радом и антеннические конструкции
Арамидная сотовая сердцевина обладает низкоплотной, неметаллической структурой и стабильной диэлектрической эффективностью, что делает его подходящим для радомов, накрыток антенн и коммуникационных панелей.
Поддержка согласования спецификаций аэрокосмических проектов
Chalco обеспечивает поддержку выбора материалов для арамидных сотовых сердечников в аэрокосмических, вертолётных, оборонных и высокопроизводительных композитных проектах.
Если в чертежах или закупках заказчика указаны спецификации, такие как Boeing BMS 8-124, Airbus AIMS 11-01-004, Bell 299-947-386, Northrop Grumman ACS-MRS-5301, Lockheed Martin 5PTMDL17-D, FAR 25.853 или FAR 25.855, Chalco может помочь оценить требуемый размер, плотность, толщину, систему смолы и требования к испытаниям.
| Справочник спецификации клиента | Подтверждающие элементы, поддерживаемые халко |
| Boeing BMS 8-124 | Размер ячеек, плотность, уклон, плоское сжатие, сдвиг, воспламеняемость и оценка проектной документации |
| Airbus AIMS 11-01-004 | Выравнивание спецификаций арамидных сотовых сердечников, плотности, механических свойств и требований к воспламеняемости |
| Bell 299-947-386 | Оценка спецификаций сотовидных сердечников для композитных сэндвич-конструкций вертолётов |
| Northrop Grumman ACS-MRS-5301 | Оценка 1/8 размера ячейки, заданных плотности и требований к механической производительности |
| Lockheed Martin 5PTMDL17-D | Оценка спецификаций проекта для высокопроизводительных композитных сотовидных сердечников |
| FAR 25.853 / FAR 25.855 | Тестирование поддержки требований к воспламеняемости, связанных с салонами самолётов и грузовыми отсеками |
Приведённые выше спецификации приведены исключительно для того, чтобы показать, что Chalco может проводить оценку спецификаций и согласование характеристик на основе документации по проекту заказчика.
Окончательное соответствие требованиям должно быть проверено по чертежам заказчика, требованиям к конкретным проектам испытаний и сертификатам испытаний материалов (MTC).
Как изготавливается арамидная сотовая сердечница
Производство начинается с бумаги из арамидного волокна. Линии термореактивного клея наносятся в поэтапный узор на листах бумаги для образования клеевых узлов. Несколько листов складываются и горячим прессованием в сплошной блок — называемый блоком HOBE — затем механически расширяются с обеих сторон, чтобы открыть структуру шестиугольной ячейки.
Расширенная сота пропитывается фенольной смолой, после чего проводятся несколько циклов пропитки и затвердевания для фиксации геометрии ячейки и целевой плотности. Окончательное формование достигается с помощью точной пилы или контурной обработки.
Содержание смолы и условия отверждения во время пропитки напрямую определяют окончательную плотность сердечника и механические характеристики, что делает этот шаг критически важным для обеспечения согласованности партий.
Chalco также предлагает специализированные варианты с предварительно отверженным и предварительно пропиткованным сердечником.
Индивидуальная обработка и инженерная поддержка для арамидного сотовидного ядра
Chalco поставляет стандартные арамидные сотообразные блоки, а также предоставляет индивидуальные услуги — включая нарезку по размеру, точную вырезку толщины, обработку контуров, оценку изогнутой формовки и локальное усиление на основе чертежей заказчика, проектов панелей и требований проекта.
Для аэрокосмических интерьеров, железнодорожного транспорта, морских, радиокуполных и композитных сэндвич-панелей соответствующие методы обработки помогают минимизировать ошибки сборки и повышают надёжность сцепления.
Монтаж по размеру
Контурная обработка
Изогнутое формование
Для зон крепежных элементов, краёв вырезов, точек крепления и других участков, подверженных концентрированным локальным нагрузкам, можно применять смоловое накопление в соответствии с проектными требованиями для создания усиления с жёсткими точками и повышения локальной несущей способности.
Для сложных геометрий или приложений, требующих высокого качества обработки, ультразвуковое резание можно оценивать для минимизации заусенцев, вырывания волокон и повреждения клеточных стенок.
Клиенты могут предоставлять чертежи CAD, спецификации сердечников, толщину, плотность, геометрию ячеек, количество и условия применения. Команда Chalco поможет проверить обрабатываемость, подтвердить технические характеристики и подготовить предложение проекта.
Стандарты тестирования и поддержка документации по качеству
Сердечник Chalco aramid может быть протестирован и задокументирован в соответствии с требованиями проекта для подтверждения ключевых свойств, включая плоское сжатие, прочность на сдвиг, плотность, диэлектрическую эффективность, воспламеняемость и миграцию воды.
| Тестовый элемент | Эталонный стандарт |
| Плоское сжатие | GB/T 1453-2005 |
| Прочность на сдвиг | GB/T 1455-2005 |
| Плотность | GB/T 1464-2005 |
| Диэлектрические свойства | GB/T 5597-1999 |
| Тест на воспламеняемость для аэрокосмических неметаллических материалов | HB 5469-2014, согласно требованиям проекта |
| Требования к воспламеняемости для аэрокосмических неметаллических материалов | HB 5470-2014, согласно требованиям проекта |
| Инспекция отбора проб | GJB 179A |
| Арамидная бумажная сотовая сердечная зона для конструкций самолётов | GJB 1874-1999, согласно требованиям проекта |
| Водная миграция | ASTM F1645, по требованиям проекта |
In terms of quality management systems, Chalco complies with ISO 9001:2015 / GB/T 19001-2016, EN 15085-2:2020 CL1, EN ISO 4063 / CEN ISO/TR 15608, and IRIS Certification® requirements. We support customer projects with quality management, process control, batch consistency, rail vehicle manufacturing documentation, and welding procedure records.
Каждая производственная партия может сопровождаться отчётом об инспекции, сертификатом соответствия, списком упаковки и сертификатом испытаний материалов (MTC) по мере необходимости. Полная отслеживаемость поддерживается по названию продукта, коду спецификации, серийной партии, дате производства и сроку годности.
Арамидная сотовая сердцевина против алюминиевого сотового сердечника
Арамидная сотовая сердечник лучше подходит для задач с приоритетом снижения веса, электрической изоляции, коррозионной устойчивости и совместимости с композитными материалами.
Алюминиевое сотовидное ядро больше подходит для архитектурных панелей, металлических сэндвич-панелей и экономичных применений на большой площади.
Сравнение характеристик арамидных сотов и алюминиевых соты 5052:
| Материал | Арамидные соты | Алюминиевые соты 5052 |
| Длина ребра ячейки (мм) | 2.75 | 2.75 |
| Плотность (кг/м³) | 48 | 48 |
| Сила на сдавление (psi) | 325 | 300 |
| Сила на сдавление (МПа) | 2.24 | 2.06 |
| Модуль сжатия (ksi) | 20 | 75 |
| Модуль сжатия (GPa) | 0.13 | 0.51 |
| Прочность на сдвиг (psi) | 175 | 210 |
| Прочность на сдвиг (МПа) | 1.20 | 1.44 |
| Модуль сдвига (ksi) | 6 | 45 |
| Модуль сдвига (GPa) | 0.04 | 0.81 |
При той же длине и плотности кромки ячеек арамидная сотовая структура обладает большей прочностью на сжатие, тогда как алюминиевая сотовая 5052 обеспечивает превосходный модуль сжатия, прочность на сдвиг и модуль сдвига.
Связанные решения для сотообразных решений
Помимо арамидного сотовидного сердечника, Chalco может предложить широкий спектр материалов для сотовидных сердечников и композитных панелей, адаптированных к вашему конструктивному проекту, материалу лицевой панели, рабочей атмосфере и требованиям к производительности.
Арамидные соты
Арамидные сотовые панели
Алюминиевый сотовидный сердечник
Алюминиевые соты
Соты из нержавеющей стали
Углеродная пчелиновая сота
Сотовидное уплотнение
Соты с высокими температурами
Если вы не уверены, выбрать ли арамид, алюминиевую, нержавеющую сталь или углеродные соты, пожалуйста, укажите свой сценарий применения, материал линейки, толщину, плотность, рабочую температуру и требования к чертежу.
Chalco может помочь определить подходящее ядро с сотами, конфигурацию сэндвич-панелей или индивидуальное решение.
Часто задаваемые вопросы о арамидном сотовидном сердцевине
В чём разница между пара-арамидным и мета-арамидным сотовым ядром?
Пара-арамид обеспечивает более высокую прочность и жесткость для конструктивных панелей. Мета-арамид обеспечивает лучшую огнестойкость и часто используется для внутренних и огнечувствительных панелей.
Каковы основные ограничения арамидного сотовидного сердечника?
Она имеет открытую клеточную структуру, поэтому связывание и герметизация краёв важны во влажных условиях. Он также стоит дороже, чем некоторые пенопластовые или алюминиевые сотовые сердечники.
Какой арамидный сотовый сердечник имеет лучшее соотношение прочности к весу?
Спецификация 1.83-48 — надёжный вариант для конструкций, чувствительных к весу, с проверенной удельной прочностью на сжатие 0, 064 МПа·м³/кг.
Какую плотность выбрать для аэрокосмических внутренних панелей?
32–64 кг/м³ обычно используется для потолочных, боковых стен и перегородочных панелей. Для полов или местных зон загрузки может рассматриваться 80 кг/м³ и выше.
Можно ли использовать арамидное сотовидное сердцевище в изогнутых панелях?
Да. Чрезмерно расширенные арамидные соты подходят для панелей с одной кривизной, но перед производством следует проверить плотные изгибы или сложные формы.
Какие размеры и формы ячеек может предоставить Chalco?
Chalco поставляет 2440 × 1220 стандартных блоков × 914 мм, края ячеек 1, 83–5, 50 мм, плотностью 29–144 кг/м³ и регулярные шестиугольные, чрезмерно расширенные, пятиугольные или четырёхугольные элементы.
Запросите спецификации арамидных сотовидных сердечников или цитирование
Chalco поставляет арамидное сотовое ядро для аэрокосмического, железнодорожного транспорта, морских перевозок, яхт, спортивных товаров и композитных сэндвич-панелей.
Пожалуйста, укажите необходимый размер, плотность, толщину, геометрию ячеек, градус и количество ячейки. Наша команда поможет подтвердить подходящую спецификацию и предоставит предложение по проекту.
Для индивидуальных проектов вы также можете поделиться чертежами, деталями конструкции панелей, материалами линейки и требованиями к тестированию, чтобы позволить раннюю оценку вариантов изготовления и поставок.
