Арамидные сотовидные панели, также известные как арамидные сотовидные сэндвич-панели, представляют собой отделанные композитные панели, изготовленные из арамидного сотовидного сердечника, облицовочного материала и системы клея. В отличие от голого сотового сердечника, их можно использовать непосредственно как конструктивные панели для установки проекта.
Chalco предлагает варианты облицовки из GFRP, углеродного волокна и алюминия для железнодорожного транспорта, аэрокосмического, морского и промышленного применения. Стандартные размеры панелей, обработка по размеру и формовка изогнутых панелей доступны на основе чертежей и требований проекта.
Что такое арамидные сотовые сэндвич-панели?
Панели с арамидными сотами — это панели с сотовидными сэндвичами, состоящие из арамидного сотовидного сердечника, материала кожи (или фасада) и системы клея.
После склеивания и отверждения сердечник и облицовка образуют лёгкую сэндвич-конструкцию, которую можно поставить в виде готовой конструктивной панели.
В отличие от голых сердечников, сэндвич-панели из арамидных сотов не требуют дополнительных этапов облицовки, сцепления или отверждения.
Арамидная сотовая сердцевина обеспечивает основу лёгких свойств, низкой диэлектрической постоянной и огнестойкости, а облицовочный материал влияет на прочность поверхности, огнестойкость, ударостойкость и экологическую пригодность.
Варианты панелей Chalco aramid с соты
Chalco предоставляет панели из арамидных соты с разными конфигурациями облицовки в зависимости от специфических условий окружающей среды, требований пожарной безопасности, целевых весов и функций панелей.
Распространённые варианты включают GFRP, углеродноволокнистые и алюминиевые облицовки, а также доступны индивидуальные панельные конструкции по запросу.
Панели арамидных сотов с облицовкой GFRP
Когда проекты требуют огнестойкости, электрической изоляции и лёгкой конструкции, фенольный GFRP является распространённым выбором.
Панели арамидных соты с облицовкой GFRP сочетают облицовку из стекловолокнистого пластика (GFRP) с арамидным сотовидным сердцевином.
Эта конфигурация обычно применяется для внутренних панелей стен, потолочных панелей, перегородок в железнодорожном транспорте, внутренних панелей салонов самолётов и композитных внутренних панелей для морских автомобилей.
Общая толщина панелей, масс площади и отделка поверхности варьируются в зависимости от плотности сердечника, толщины облицовки и системы клея, и могут быть адаптированы в соответствии с чертежами проекта.
Панели арамидных сотов из углеродного волокна
Панели из арамидных сотов с углеродным волокном используют углеродные препрегальные облицовки, соединённые с арамидным сотовидным сердцевином, что обеспечивает высокую удельную прочность и жёсткость при небольшом весе.
Эта конфигурация подходит для аэрокосмических конструктивных компонентов, закрылков, панелей доступа, панелей кузова для автоспорта, конструкций БПЛА и высокопроизводительных композитных деталей.
Обратите внимание, что углепластиковые облицовки являются электрически проводящими и не рекомендуются для радиолокационных или электромагнитных (EM) прозрачных применений.
При соединении с алюминием или другими металлами также следует учитывать защиту от гальванической коррозии. Стили укладки, такие как однонаправленное (UD), простое плетение или саржевое плетение, можно оценивать в зависимости от требований проекта.
Панели арамидных сотов с алюминиевым лицом
Панели с алюминиевым облицованием соты сочетают алюминиевые листовые облицовки с арамидным сотовидным сердцевином. Алюминиевая облицовка обеспечивает хорошую износостойкость поверхности и поддерживает анодированные или покрытые покрытия.
Свяжитесь с нами сейчас
Арамидная сотовидная сердцевина помогает уменьшить общий вес панели, делая её легче многих полностью металлических сотообразных конструкций. Эта конфигурация подходит для архитектурных модульных внутренних панелей, панелей морских переборок, промышленных лёгких конструктивных панелей и некоторых напольных покрытий или внутренних панелей железнодорожного транспорта.
Если вы не уверены, какая конфигурация лучше всего подходит для вашего проекта, пожалуйста, поделитесь с Chalco своим сценарием применения, размерами панелей, требованиями по облицовке и целями по огневой эффективности. Наша техническая команда поможет порекомендовать подходящее решение для панелей.
Технические характеристики панелей и стандартные размеры
Арамидные сотовые панели могут поставляться в стандартных размерах листов или адаптироваться на основе чертежей, толщины панелей, материала облицовки и требований применения.
Следующие спецификации сэндвич-панелей предназначены только для справки. Окончательные спецификации должны быть подтверждены на основе сердечника, материала кожи и системы клея.
| Параметр | Дальность / Стандартное значение |
| Стандартный размер панели | 2440 мм × 1220 мм; Большие размеры доступны по запросу |
| Диапазон толщины ядра | 5–50 мм, можно настраивать для каждого проекта |
| Толщина кожи / лицевой поверхности | 0, 5–2, 0 мм на сторону, в зависимости от материала и применения |
| Общая толщина панели | Начиная примерно с 7 мм, можно настраивать по требованиям проекта |
| Плотность ядра арамидных сотов | 29–144 кг/м³ |
| Вес панели | Зависит от плотности сердечника, материала облицовки и общей толщины |
| Клеевая система | Совместим с большинством конструктивных клеев; устойчивы к плесени и не коррозийны для металлов |
| Обработка краёв | Варианты включают открытые края, герметизацию или горшоковые края |
| Поверхностная отделка | Матовое покрытие, шлифованное покрытие или покрытие, готовое к грунту, в зависимости от материала облицовки |
Толщина панелей, вес и конструкция можно настраивать. Окончательные спецификации должны быть подтверждены на основе чертежей проекта, сервисной среды и применимых требований к испытаниям.
Герметизация краёв, изогнутые панели и усиление твёрдых точек
Герметизация краёв
Арамидная сотовая структура имеет открытую клеточную структуру. В морском, внешнем железнодорожном транспорте или во влажных условиях герметизация краёв помогает минимизировать проникновение влаги в камеры.
Chalco может обеспечить герметичные края или горшки в зависимости от требований проекта.
Изогнутые панели
Чрезмерно расширенные ячейки арамидные соты подходят для панелей с одной кривизной. Достижимый радиус изгиба зависит от плотности сердечника, размера ячеек, толщины панели и материала облицовки.
Усиление твердой точки
Смоляное накопление может применяться в местах крепежных элементов, встроенных вставках, отверстиях для крепления или других зонах с высокой нагрузкой для повышения локальной прочности сжатия и грузоспособности соединения.
Исследования систем наливки из смолы показали, что однокомпонентный огнезащитный полиуретан может обеспечивать высокую эффективность сжатия при сохранении относительно низкой плотности.
Применение арамидных сотовидных сэндвич-панелей
Арамидные сотовидные сэндвич-панели идеально подходят для проектов, требующих лёгких конструкций, жёсткости панелей, огнестойкости и готовых к установке композитных панелей.
Chalco может рекомендовать подходящие материалы для облицовки, обработку краёв и спецификации панелей в зависимости от условий применения.

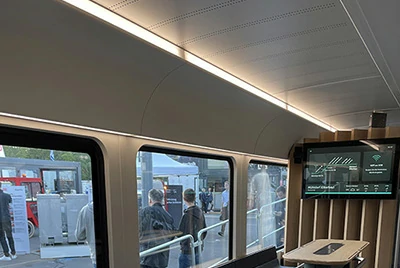

Железнодорожный транспорт
Арамидные сотовидные сэндвич-панели можно использовать для внутренних панелей стен, потолочных панелей, перегородок и напольных подложок в железнодорожном транспорте. Сравнительные данные показывают, что они обычно уменьшают вес на 25–30% по сравнению с аналогичными системами панелей с алюминиевыми сотами.
В сочетании с фенольным GFRP-облицовкой система панелей может быть настроена для соответствия требованиям пожарной безопасности EN45545 или EN 17460 класса A1 по мере необходимости.

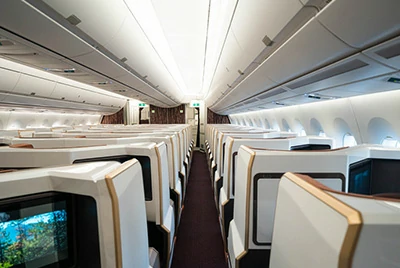

Аэрокосмические и авиационные интерьеры
В аэрокосмической и авиационной авиации для перегородок салона, верхних контейнеров, панелей камбузов, дверных вкладышей и лёгких внутренних компонентов используются арамидовые сотовидные сэндвич-панели.
Фенольная GFRP-облицовка часто используется в панельных системах, требующих соответствия стандартам пожароустойчивости FAR 25.853.

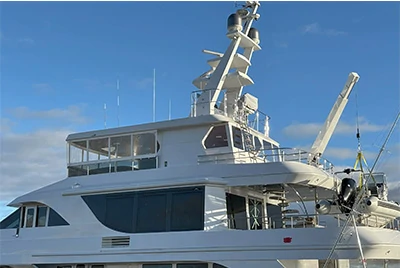

Морские и яхты
Арамидные сотовые панели подходят для морских столярных панелей, панелей кабин и лёгких внутренних конструкций.
Неметаллическое сотовое сердцевина помогает снизить риск гальванической коррозии в конструкциях из гибридных материалов, но правильная герметизация краев и конструкция защиты от влаги крайне важны в морских условиях.

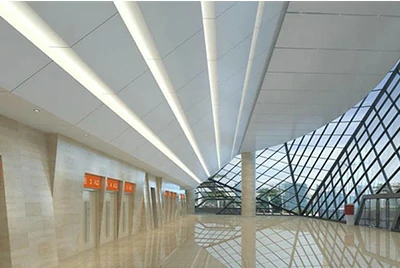

Строительство и промышленность
В строительстве и промышленности арамидные сотовидные сэндвич-панели служат лёгкими модульными панелями, внутренними перегородками, крышками для оборудования и декоративными конструктивными панелями.
Для проектов, требующих лучшей прочности поверхности, износостойкости и простоты отделки, рекомендуются конфигурации с алюминиевым покрытием.
Конфигурация облицовки, требования к огню и технические параметры для конкретных применений можно оценить на основе чертежей. Пожалуйста, поделитесь требованиями к проекту с Chalco, и мы поможем порекомендовать подходящую структуру панелей.
Как выбрать подходящую конфигурацию арамидных сотовидных панелей?
При выборе конфигурации облицовки для арамидовых сотовидных панелей учитывайте противопожарные нормы, вес панелей, эксплуатационные условия и ограничения по стоимости.
Ниже приведено краткое руководство, сопоставляющее общие потребности проекта с рекомендуемыми конфигурациями.
| Основное требование | Рекомендуемая облицовка | Типичные применения |
| Огневая эффективность (EN45545 или FAR 25.853) | Фенольный GFRP | Внутренние панели железнодорожного транспорта, панели кабины самолётов |
| Минимальный вес | Углеродное волокно | Аэрокосмические конструктивные детали, дроны, кузови автоспорта |
| Контроль затрат и устойчивость к коррозии | GFRP или алюминий | Морские внутренние столярные панели, архитектурные модульные панели |
| Электромагнитная прозрачность (без электромагнитного экранирования) | Только GFRP | Радома, сооружения, связанные с антеннами |
| Ударостойкость и прочность поверхности | Алюминий | Промышленные напольные покрытия, транспортные конструктивные панели |
Для проектов, требующих как лёгкой конструкции, так и пожароэффективности — например, внутренние стенные панели в железнодорожном транспорте — фенолный GFRP обычно является практичным выбором, балансируя вес, соответствие по токсичности от пожарного дыма (FST) и стоимость.
Если для вашего проекта требуется системная сертификация, такая как EN45545 или FAR 25.853, пожалуйста, уточните это на этапе запроса запроса. Chalco может помочь в оценке подходящих комбинаций оболочек, материалов сердечника и клеевых систем.
Арамидные сотовидные панели против голого сердечника: что вам нужно?
Bare Core лучше подходит производителям композитных панелей с собственными возможностями по изготовлению панелей, склеиванию кожи и отверждения, что позволяет им выбирать облицовочные материалы, системы клея и методы ламинирования на основе собственных процессов.
Готовые панели идеально подходят для системных интеграторов, инженерных подрядчиков и команд по закупкам проектов, которые предпочитают приобретать готовые панели типа «соты», что снижает работу по производству и склеиванию на последующих этапах.
Для получения технических характеристик, вариантов плотности и технических рекомендаций по голым сотовидным сердечникам, пожалуйста, посетите страницу арамидных сотовидных сердечников Chalco.
Документация по соблюдению пожаров и качеству для панелей
Арамидные сотовидные панели могут быть настроены для соответствия различным требованиям по огневой эффективности в зависимости от всей системы панелей.
Сама арамидная сотовая сердечница обладает самозатухающими огнеупорными свойствами, но окончательная огнеупорность готовой панели зависит от тестирования всей панели — включая сердечник, материал кожи и систему клея.
Для применения в интерьере самолёта приложение F FAR 25.853 обычно требует оценки на основе полной сборки панели, при этом облицовка из фенольной смолы является распространённой конфигурацией.
Для проектов железнодорожного транспорта соблюдение стандартов EN45545 и EN 17460 класса A1 также должно оцениваться на уровне всей панельной системы.
| Применение | Пожарные стандарты | Требования к системе панелей |
| Железнодорожный транспорт | EN45545 / EN 17460 класс A1 | Протестирован как полный панельный сбор, включая сердечник, кожу и клей |
| Аэрокосмические и авиационные интерьеры | FAR 25.853 Приложение F | Обычно конфигурируется с фенольной смолой |
| Морские или военно-морские корабли | Стандарты SOLAS / IMO | При условии подтверждения на основе конкретных требований проекта |
Для массовых заказов Chalco может предоставлять документацию по качеству, включая отчёты об инспекции, сертификаты соответствия и упаковочные списки.
Chalco работает в соответствии с системами управления качеством ISO 9001:2015 и EN 15085-2:2020 CL1, поддерживая требования к документации цепочки поставок для железнодорожного транспорта и инженерных проектов.
Связанные решения для сотообразных решений
Помимо арамидных сотообразных панелей, Chalco предлагает широкий ассортимент решений для сотообразных сердечников и композитных панелей, адаптированных к требованиям клиентов по конструкционному проектированию, материалам облицовки, эксплуатационной среде и критериям производительности.
Арамидные соты
Арамидное сотовидное ядро
Алюминиевый сотовидный сердечник
Алюминиевые соты
Соты из нержавеющей стали
Углеродная пчелиновая сота
Сотовидное уплотнение
Соты с высокими температурами
Если вы не уверены, выбрать ли арамидные, алюминиевые, нержавеющие стали или карбоновые соты, пожалуйста, предоставьте детали вашего применения, материала облицовки, толщину, плотность, рабочую температуру и чертежи.
Chalco может помочь подобрать правильное сотовидное ядро, конфигурацию сэндвич-панелей или индивидуальное решение для изготовления.
Часто задаваемые вопросы о сэндвич-панелях с арамидными соты
Что такое арамидные сотовые сэндвич-панели?
Это отделанные панели, изготовленные из арамидного сотовидного сердечника, облицовочного материала и системы клея. В отличие от голого сердечника, их можно поставлять в виде готовых сэндвич-панелей.
Какие материалы для облицовки доступны?
Распространённые варианты включают облицовку из GFRP, углеродное волокно и алюминиевую облицовку. Другие облицовочные материалы можно проверить в соответствии с требованиями проекта.
Какой огнеупорности могут соответствовать панели?
Огневая эффективность зависит от всей системы щитков. Фенольный GFRP может быть задан для FAR 25.853, тогда как EN45545 обычно требует тестирования на панельной сборке.
Можно ли изогнуть панели из арамидных сот?
Да. Чрезмерно расширенные ячейки арамидные соты могут поддерживать панели с одной кривизной. Панели с малым радиусом или сложные изогнутые панели требуют технического пересмотра.
Какие стандартные размеры?
Обычный стандартный размер — 2440 мм × 1220 мм. Индивидуальные размеры, панели по размеру, изогнутые панели и обработанные детали могут быть предоставлены после проверки чертежа.
Чем они отличаются от чисто композитных панелей?
Панели-соты используют лёгкое сердцевина между двумя шкурами для повышения жёсткости и снижения веса. Цельные ламинированные панели обычно тяжелее.
Запросите спецификации или предложение по панелям с арамидными сотами
Chalco может поставить панели из арамидных сотов с GFRP, углеродной или алюминиевой облицовкой, адаптированной под ваше применение, конструкцию панелей и требования к огнестойкости.
При запросе сметы, пожалуйста, укажите материал облицовки, общую толщину, размеры или чертежи панелей, количество и требуемый стандарт пожара.
Если ваш проект требует герметизации краёв, изогнутых панелей, обработки смолой или контурной обработки, пожалуйста, включите эти детали, чтобы помочь нам оценить ваше решение более эффективно.
