Алюминиевая плетеная проволока, изготовленная из сплава Al-Mg 5154 (аналог по ГОСТ: АМг5П), обеспечивает значительное снижение веса и стоимости по сравнению с медной оплеткой, обеспечивая при этом надежное экранирование ЭМП и коррозионную стойкость. Она идеально подходит для автомобильной промышленности, новой энергетики/электромобилей и морского транспорта, где критически важны малый вес и контроль бюджета.
- На 67% легче · Экономия затрат 60% · Покрытие ≥90% (трубчатое)
- − 60 дБ затухание @ 1 МГц (согласно IEC 62153-4-3)
- Собственное производство Chalco · ISO 9001 / IATF 16949 · Срок выполнения 5–7 дней
Быстрый переход: Плоская оплетка | Трубчатая оплетка

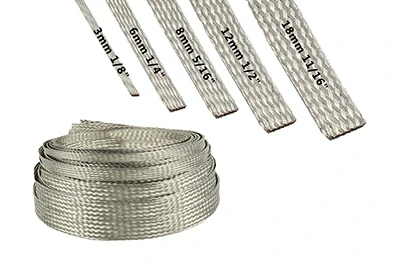

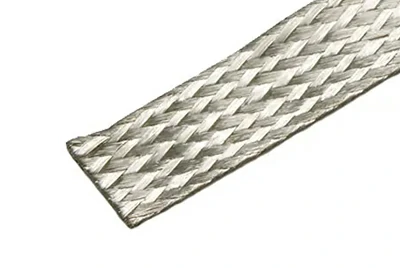

Плоская алюминиевая плетеная проволока
Плоская алюминиевая плетеная проволока изготавливается из переплетенных алюминиевых нитей, раскатанных в плоскую форму, что обеспечивает малый вес, гибкость и коррозионную стойкость. Она идеально подходит для аккумуляторных модулей, шин заземления, молниезащиты и морских систем, где допустима умеренная проводимость.
Связаться с нами
Обзор характеристик
Материал: Сплав Al-Mg 5154 / 5154A (ближайший аналог по ГОСТ: АМг5)
Конструкция: Многониточная оплетка, раскатанная в плоскую форму; 24–48 носителей
Диаметр одиночной проволоки: Ø0.12–0.20 мм (типично 36–33 AWG)
Номинальная ширина: 1/32″–3″ (≈ 0.8–76 мм)
Площадь поперечного сечения: 10–50 мм² (стандартный диапазон; больше по запросу)
Приблизительный вес: 1–260 фунтов/1000 футов (варьируется в зависимости от ширины и конструкции)
Стандарты: IEC 60228, ISO 19642
Категории продукции
Алюминиевая плетеная гибкая лента
Заготовка в рулонах или мерной длины для дальнейшей переработки в шины заземления, соединители или шинопроводы; легкая и коррозионностойкая.
Алюминиевая плетеная гибкая шина
Широкая толстая гибкая шина для сильноточных цепей в аккумуляторных модулях, системах хранения энергии и на рельсовом транспорте; на 60–70% легче медной шины.
Алюминиевые плетеные гибкие соединители
Оплетка с обжатыми наконечниками на обоих концах для гибких электрических связей между шинами, двигателями и распределительными устройствами; поглощает вибрацию и компенсирует несоосность.
Гибкая плоская алюминиевая шина заземления
Узкая оплетка с пробитыми отверстиями под наконечники для заземления шасси оборудования и выравнивания потенциалов в шкафах, транспортных средствах и судах.
Алюминиевые плетеные шунты
Высокогибкие шунты для сварочных аппаратов, трансформаторов и тягового оборудования; выдерживают большие токи, демпфируя вибрацию; совместимы с Al/Cu наконечниками.
Технические характеристики
| Электрические | Проводимость | ≥ 32% - 35% IACS |
| Удельное сопротивление при 20 °C | ≤ 0.054 Ом·мм²/м | |
| Механические | Предел прочности (UTS), отожженное состояние | 210 - 330 МПа |
| Удлинение, отожженное состояние | 8 - 12% | |
| Соляной туман | > 1000 ч |
Таблица размеров плоской алюминиевой плетеной проволоки
-
Конструкция = носители – концы – AWG одиночной проволоки (например, "24-5-36").
AWG одиночной проволоки — это калибр нити; общее сечение — это общая площадь металла.
Общее сечение — это общая площадь металла. Вес указан на 1000 футов; другие длины по запросу.
| Ширина | Конструкция | Размер одиночной проволоки | Общее сечение (мм²) | Вес (фунты/1000футов) |
| 1/32″ | 16-1-36 | 36AWG ≈ 0.127 мм | 0.2 | 1.3 |
| 3/64″ | 24-1-36 | 36AWG ≈ 0.127 мм | 0.3 | 1.7 |
| 3/32″ | 24-2-36 | 36AWG ≈ 0.127 мм | 0.6 | 2.3 |
| 3/32″ | 16-3-36 | 36AWG ≈ 0.127 мм | 0.6 | 2.3 |
| 7/64″ | 16-4-36 | 36AWG ≈ 0.127 мм | 0.9 | 2.7 |
| 1/8″ | 24-3-36 | 36AWG ≈ 0.127 мм | 0.9 | 3.0 |
| 5/32″ | 24-4-36 | 36AWG ≈ 0.127 мм | 1.2 | 3.7 |
| 3/16″ | 24-5-36 | 36AWG ≈ 0.127 мм | 1.5 | 4.3 |
| 1/4″ | 24-7-36 | 36AWG ≈ 0.127 мм | 2.1 | 5.7 |
| 1/4″ | 24-10-36 | 36AWG ≈ 0.127 мм | 3.0 | 8.0 |
| 9/32″ | 24-13-36 | 36AWG ≈ 0.127 мм | 4.0 | 10.3 |
| 3/8″ | 48-6-36 | 36AWG ≈ 0.127 мм | 3.6 | 9.3 |
| 3/8″ | 24-5-30 | 30AWG ≈ 0.255 мм | 6.1 | 15.6 |
| 1/2″ | 48-8-36 | 36AWG ≈ 0.127 мм | 4.9 | 13.0 |
| 1/2″ | 24-10-30 | 30AWG ≈ 0.255 мм | 12.2 | 28.3 |
| 5/8″ | 48-8-36 | 36AWG ≈ 0.127 мм | 4.9 | 13.3 |
| 5/8″ | 48-11-36 | 36AWG ≈ 0.127 мм | 6.7 | 17.6 |
| 3/4″ | 48-18-36 | 36AWG ≈ 0.127 мм | 10.5 | 26.3 |
| 3/4″ | 24-67-36 | 36AWG ≈ 0.127 мм | 20.3 | 46.6 |
| 3/4″ | 24-20-30 | 30AWG ≈ 0.255 мм | 24.3 | 56.6 |
| 3/4″ | 48-5-30 | 30AWG ≈ 0.255 мм | 12.2 | 29.3 |
| 13/16″ | 48-19-36 | 36AWG ≈ 0.127 мм | 11.6 | 26.6 |
| 7/8″ | 48-22-36 | 36AWG ≈ 0.127 мм | 13.4 | 31.6 |
| 7/8″ | 24-24-30 | 30AWG ≈ 0.255 мм | 29.2 | 64.3 |
| 7/8″ | 48-12-30 | 30AWG ≈ 0.255 мм | 29.2 | 66.6 |
| 15/16″ | 24-26-30 | 30AWG ≈ 0.255 мм | 32.6 | 69.9 |
| 15/16″ | 24-27-30 | 30AWG ≈ 0.255 мм | 33.8 | 74.9 |
| 1″ | 48-18-36 | 36AWG ≈ 0.127 мм | 10.5 | 25.0 |
| 1″ | 24-32-30 | 30AWG ≈ 0.255 мм | 38.9 | 89.9 |
| 1″ | 48-8-30 | 30AWG ≈ 0.255 мм | 19.5 | 45.6 |
| 1-1/4″ | 48-10-30 | 30AWG ≈ 0.255 мм | 24.3 | 55.9 |
| 1-3/8″ | 48-7-30 | 30AWG ≈ 0.255 мм | 17.1 | 41.0 |
| 1-3/8″ | 48-14-30 | 30AWG ≈ 0.255 мм | 34.1 | 76.6 |
| 1-3/8″ | 48-22-30 | 30AWG ≈ 0.255 мм | 53.5 | 120.5 |
| 1-1/2″ | 48-11-30 | 30AWG ≈ 0.255 мм | 26.9 | 61.6 |
| 1-1/2″ | 48-16-30 | 30AWG ≈ 0.255 мм | 38.9 | 88.2 |
| 1-5/8″ | 48-84-36 | 36AWG ≈ 0.127 мм | 51.1 | 119.5 |
| 1-5/8″ | 48-18-30 | 30AWG ≈ 0.255 мм | 43.8 | 94.2 |
| 1-3/4″ | 48-26-30 | 30AWG ≈ 0.255 мм | 63.2 | 143.0 |
| 2″ | 48-28-30 | 30AWG ≈ 0.255 мм | 68.1 | 154.5 |
| 2″ | 48-32-30 | 30AWG ≈ 0.255 мм | 77.8 | 176.5 |
| 2″ | 48-35-30 | 30AWG ≈ 0.255 мм | 85.1 | 189.8 |
| 2-3/8″ | 48-44-30 | 30AWG ≈ 0.255 мм | 107.0 | 243.1 |
| 2-1/2″ | 48-52-30 | 30AWG ≈ 0.255 мм | 126.5 | 300.0 |
| 3″ | 48-47-30 | 30AWG ≈ 0.255 мм | 114.3 | 259.7 |
Рекомендуемое использование по размерам
- Малая ширина (≤1/4″) — заземление электроники, датчиков и легких жгутов проводов.
- Средняя ширина (3/8″–1/2″) — гибкие соединители и шины заземления в автомобильных и промышленных системах управления.
- Большая ширина (≥5/8″) — соединения шин/блоков и перемычки силового оборудования; легкая, коррозионностойкая альтернатива медной оплетке.

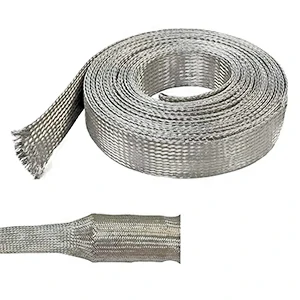

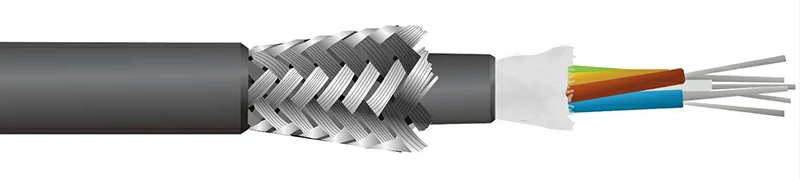

Плетеная трубчатая алюминиевая проволока
Плетеная трубчатая алюминиевая проволока представляет собой полую гибкую гильзу для экранирования электромагнитных помех (ЭМИ), которая надевается на кабели или шины. По сравнению с экранированием алюминиевой фольгой, она обеспечивает более высокую плотность покрытия, лучший срок службы при изгибе и долговечность при многократных деформациях, что делает ее идеальной для автомобильных, морских и промышленных кабельных сборок.
Свяжитесь с нами сейчас
Обзор характеристик
Материал: Алюминиево-магниевый сплав 5154 / 5154A (наиболее близкий аналог по ГОСТ — АМг5)
Эффективность экранирования: ≥90% для стандартных размеров; ≥70% для сверхмалых размеров (≤ 0.078″)
Экранирующие свойства: затухание −60 дБ при 1 МГц
Номинальные размеры: 1/8″–2″ (≈ 3–50 мм)
Конструкция: 24–48 прядей, 5–16 нитей в каждой пряди
Диаметр одиночной проволоки: Ø0.10–0.30 мм (типичные значения 36 / 34 / 30 AWG)
Диапазон веса: 4.3–76.6 фунтов/1000 футов (увеличивается в зависимости от диаметра)
Стандарты: IEC 60228, ISO 19642; соответствует RoHS
Технические спецификации
| Электрические | Проводимость | ≥ 32% - 35% IACS |
| Удельное сопротивление при 20 °C | ≤ 0.054 Ом·мм²/м | |
| Механические | Предел прочности (отожженная) | 210 - 330 МПа |
| Относительное удлинение (отожженная) | 8 - 12% | |
| Соляной туман (нейтральный) | > 1000 ч |
Таблица размеров плетеной трубчатой алюминиевой проволоки
-
Single Wire (Одиночная проволока) — это размер элементарной нити;
Approx. AWG Equiv. — это эквивалент электрического сечения всей оплетки.
Конструкция = количество прядей – количество нитей в пряди – AWG одиночной проволоки (например, "24-5-36"). Плотность покрытия может быть изготовлена по индивидуальному заказу.
| Номинальный внутр. диаметр (I.D.) | Конструкция | Одиночная проволока | Прибл. эквивалент AWG | Вес (фунтов/1000 футов) |
| 1/8″ | 24-5-36 | 36 AWG ≈ Ø0.127 мм | 15 AWG | 4.3 |
| 3/16″ | 24-6-34 | 34 AWG ≈ Ø0.160 мм | 13 AWG | 7.3 |
| 1/4″ | 24-16-36 | 36 AWG ≈ Ø0.127 мм | 10 AWG | 12.7 |
| 3/8″ | 48-8-36 | 36 AWG ≈ Ø0.127 мм | 10 AWG | 13.3 |
| 1/2″ | 48-11-36 | 36 AWG ≈ Ø0.127 мм | 9 AWG | 17.6 |
| 5/8″ | 48-8-34 | 34 AWG ≈ Ø0.160 мм | 8 AWG | 18.7 |
| 7/8″ | 48-7-30 | 30 AWG ≈ Ø0.255 мм | 5 AWG | 41.0 |
| 1″ | 48-8-30 | 30 AWG ≈ Ø0.255 мм | 4 AWG | 46.6 |
| 2″ | 48-14-30 | 30 AWG ≈ Ø0.255 мм | 2 AWG | 76.6 |
Рекомендуемое применение по размерам
- Малый внутр. диаметр (1/8″–1/4″) — сенсорные и сигнальные кабели; ответвления автомобильных жгутов / ЭБУ, требующие легкого и высокогибкого экранирования.
- Средний внутр. диаметр (3/8″–1/2″) — кабели промышленного управления и основные пучки проводов транспортных средств, нуждающиеся в высокой плотности покрытия и стабильном экранировании ЭМИ.
- Большой внутр. диаметр (5/8″–2″) — силовые кабели, морские кабели и защитные оболочки для шин, где критически важны защита большого диаметра, снижение веса и коррозионная стойкость.
Chalco поставляет полный спектр решений из плетеной алюминиевой проволоки как для экранирования, так и для гибких соединений, со стандартными и индивидуальными параметрами. Срок выполнения заказа составляет 5–7 дней. Запросите ценовое предложение для получения оперативной помощи в подборе размера и стоимости.
Типичные области применения и примеры использования плетеной алюминиевой проволоки

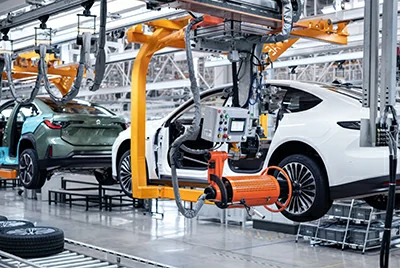

Автомобильная промышленность
Автомобильные кабели и системы заземления требуют максимального снижения веса. По сравнению с медью, плетеная алюминиевая проволока обеспечивает снижение веса на 67% при качественном экранировании ЭМИ и широко используется в жгутах проводов всего автомобиля и шинах заземления.
- Плоская плетеная алюминиевая проволока — используется для перемычек заземления и гибких соединений.
- Плетеная трубчатая алюминиевая проволока — используется для экранирования основных автомобильных жгутов.
Аккумуляторы для электромобилей и системы хранения энергии (ESS)
Аккумуляторные модули и системы хранения энергии требуют гибких соединений для высоких токов и устойчивости к вибрации. Гибкие плетеные шины компенсируют термическое расширение и сжатие, обеспечивая долгосрочную проводимость.
- Гибкая плетеная алюминиевая шина — для гибких межсоединений между аккумуляторными модулями и блоками.
- Плоская плетеная алюминиевая проволока — для заземления блоков и вспомогательных цепей.
Морская и шельфовая промышленность
В суровых морских условиях экранирование должно сочетать стойкость к соляному туману с долгосрочной надежностью. Плетеная проволока из сплава 5154 Al-Mg (аналог АМг5) обладает естественной коррозионной стойкостью и подходит для экранирования судовых кабелей (используется в системах, соответствующих требованиям MIL-DTL-24643).
- Плетеная трубчатая алюминиевая проволока — для экранирования судовых силовых кабелей и кабелей управления.
- Плетеная алюминиевая гильза — для общей защиты жгутов проводов.

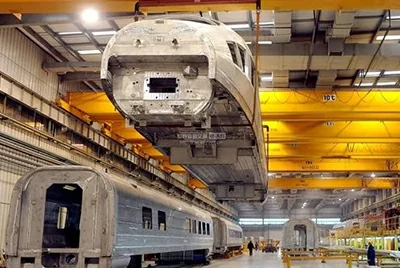

Рельсовый транспорт и распределение электроэнергии
В ж/д транспорте и распределительных устройствах требуется большое количество гибких перемычек заземления с низкой стоимостью, высокой гибкостью и простотой монтажа. Алюминиевая плоская оплетка обеспечивает стабильное и легкое решение для заземления.
- Плоская плетеная алюминиевая проволока — для ремней заземления и гибких соединений в панелях.
- Гибкая плетеная алюминиевая шина — как альтернатива шинам для больших токов.
Дата-центры и телекоммуникации
При высокой плотности кабельной разводки электромагнитные помехи могут влиять на стабильность сети. Алюминиевые плетеные гильзы с высоким покрытием обеспечивают общее экранирование кабельных пучков.
- Плетеная алюминиевая гильза — для экранирования на уровне шкафов и пучков кабелей.
- Плетеная трубчатая алюминиевая проволока — для подавления ЭМИ в кабелях связи.
Различные сценарии предъявляют разные требования к плетеной алюминиевой проволоке. Chalco поставляет полный портфель продукции — плоскую оплетку, трубчатую оплетку, плетеные рукава и гибкие шины — для обеспечения наилучших решений в автомобильных, энергетических, морских, железнодорожных и телекоммуникационных проектах.
Плетеная алюминиевая проволока Chalco — Интегрированное производство и гарантия качества
От алюминиевой чушки до готовой плетеной проволоки, Chalco контролирует каждый этап внутри компании с полной прослеживаемостью:

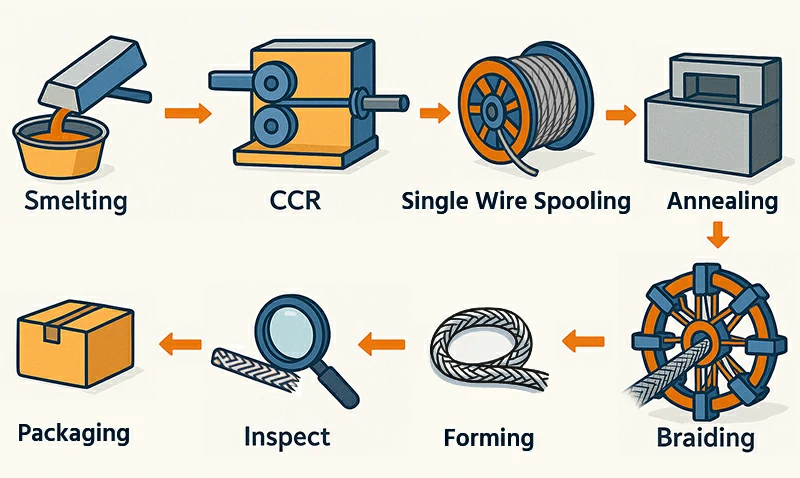

Плавление алюминия → Непрерывное литье и прокатка → Волочение проволоки и отжиг → Намотка одиночной нити → Плетение из множества нитей → Дополнительная обработка → Тестирование → Упаковка и отгрузка.
Производство полного цикла исключает риски, связанные с аутсорсингом, и обеспечивает стабильное качество и сроки поставки.
Интегрированное производство · Стабильные поставки

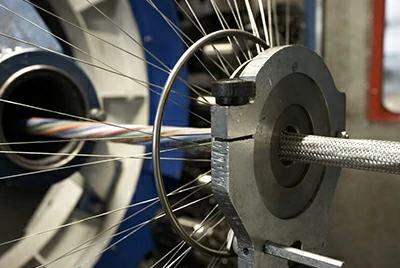

Множество 48-прядных автоматических плетельных машин производят плоскую оплетку, трубчатую оплетку, плетеные рукава и гибкие шины. Ежедневный объем производства превышает 2 тонны; стандартные заказы отгружаются через 5–7 дней, а ускоренные небольшие партии — всего за 72 часа, что позволяет соблюдать график вашего проекта.
Дополнительная обработка · Гибкая настройка
Помимо стандартных размеров, мы предлагаем комплексные вторичные операции для сокращения времени монтажа и соответствия различным сценариям сборки:
- Обжатые наконечники / Перфорация — готовые к установке сборки для уменьшения объема работ на объекте.
- Нарезка по длине и поставка на катушках — гибкая конфигурация от 50 до 500 м.
- Медно-алюминиевые гибридные решения — баланс стоимости и совместимости интерфейсов.
- Поверхностная отделка — лужение или серебрение доступны для специальных требований.
Строгий контроль качества · Международная сертификация
Каждая партия проверяется электрическими, механическими и экологическими тестами: проводимость ≥ 32% IACS, затухание экрана −60 дБ при 1 МГц, стойкость к соляному туману > 1000 ч.
Управление процессами соответствует стандартам IEC 60228 и ISO 19642; завод сертифицирован по ISO 9001 и IATF 16949, что гарантирует надежные глобальные поставки.
*Испытание соляным туманом согласно ASTM B117 (NSS), в зависимости от требований проекта/заказчика.

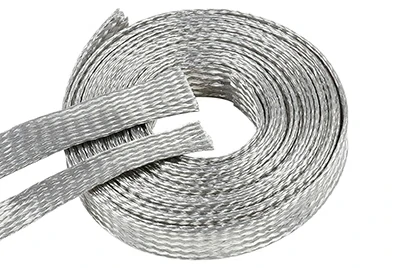

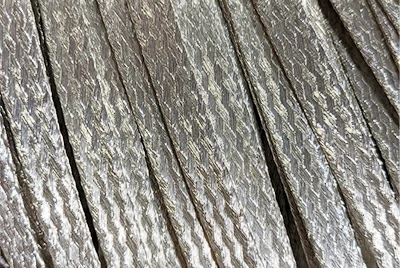

Упаковка и логистика · Надежно и эффективно
Все изделия упаковываются во влагонепроницаемую пленку, экологичные катушки и укрепляются поддонами для предотвращения повреждений при транспортировке. На внешних этикетках указывается сплав, спецификация, номер партии и QR-код для доступа к данным испытаний, что упрощает складирование и прослеживаемость. Благодаря развитой глобальной логистической сети доставка осуществляется быстро и надежно.
Медная плетеная проволока против Алюминиевой плетеной проволоки (5154)
| Параметры сравнения | Медная оплетка | Алюминиевая оплетка (5154) |
| Вес | Тяжелая; больший вес при одинаковом сечении | Легкая; снижение веса ≈67% при том же покрытии/сечении |
| Стоимость материала | Высокая, со значительными колебаниями цен | Низкая; общее снижение стоимости материала пучка ≈60% |
| Проводимость | ≈100% IACS (минимальное сопротивление) | ≈32–35% IACS (более высокое сопротивление, чем у меди) |
| Эффективность экранирования | Меньшее сопротивление связи при той же плотности покрытия → Больший запас экранирования | Покрытие может достигать ≥90%, подходит для легкого экранирования |
| Гибкость / Усталость | Гибкая, лучшая устойчивость к усталости при изгибе | Немного уступает; продуманная структура также позволяет выполнять монтаж и изгиб |
| Коррозионная стойкость | Голая медь легко окисляется и часто требует покрытия оловом/никелем/серебром | Самопассивирующаяся оксидная пленка; стойкость к соляному туману >1000 ч |
| Заделка концов | Отработанные методы пайки и обжима; широкий выбор универсальных наконечников | В основном обжим; соединения с медными деталями требуют биметаллических наконечников для предотвращения гальванической коррозии. |
| Совместимость сборки | Полная совместимость с существующими медными шинами/наконечниками | Необходимо уделять внимание изоляции от гальванической коррозии и спецификациям наконечников/момента затяжки. |
| Применимые отрасли | Сварочные аппараты, распределительные устройства, ж/д транспорт, общее заземление | Легковесные приложения: электромобили, системы хранения энергии, морские суда и авиация |
Руководство по выбору
Если приоритетом являются минимальное падение напряжения, максимальный запас экранирования и полная совместимость с медными наконечниками, выбирайте медную оплетку.
Если ваша цель — значительное снижение веса (≈67%) и экономия затрат (≈60%), а ток или падение напряжения не являются критическим ограничением системы, выбирайте алюминиевую оплетку (5154).
Если необходимо использовать алюминий, но требуется более высокая проводимость, рассмотрите алюминий 1350 (наиболее близкий по ГОСТ — А5/А7). Обязательно проверьте механическую прочность, метод заделки и изоляцию от гальванической коррозии.
Часто задаваемые вопросы (FAQ)
В каких формах выпускается плетеная алюминиевая проволока и для чего она используется?
Две основные формы: трубчатая оплетка для защиты кабелей и экранирования ЭМИ/РЧ-помех; плоская оплетка для заземления, гибких соединений, шунтов и гибких шин.
Как выбрать между медной и алюминиевой плетеной проволокой?
Выбор зависит от цели: выбирайте медь для минимального падения напряжения, максимального запаса экранирования и совместимости с медными наконечниками. Выбирайте алюминий (5154, ≈32–35% IACS), когда снижение веса и стоимости важнее, а параметры тока не являются ограничивающими.
В чем разница между плетеной и многожильной алюминиевой проволокой?
Плетеная алюминиевая проволока: трубчатая для экранирования ЭМИ; плоская для заземления с превосходной многоосевой гибкостью — используйте ее, когда требуется экранирование или высокая гибкость.
Многожильная алюминиевая проволока: основной токонесущий проводник с меньшим сопротивлением постоянному току и широкой экосистемой наконечников — используйте ее, когда приоритетом является низкое падение напряжения в основном проводнике.
Как выбрать размер трубчатой оплетки?
Подбирайте номинальный внутренний диаметр (I.D.) под внешний диаметр кабеля (O.D.) с учетом монтажного зазора. Типичное покрытие ≥90% (для сверхмалых размеров ≤0.078″: ≥70%). Типичное экранирование: −60 дБ при 1 МГц.
Как выбрать размер плоской оплетки?
Используйте ширину и общее сечение (мм²) как основные параметры, затем проверьте их на соответствие целевому току и допустимому нагреву. Сообщите нам параметры тока, условия среды и ограничения пространства — мы предложим структуру и размер.
Что нужно учитывать при соединении с медными деталями?
Для алюминиевой оплетки предпочтительны обжимные наконечники. При соединении с медными шинами/наконечниками используйте биметаллические наконечники или изолирующие шайбы и обеспечьте защиту от гальванической коррозии; затягивайте с установленным моментом.
