Компоненты разъёма шин

Разъёмы шин обычно применяются в энергосистемах в виде соединительных пластин, гибких соединительных полос или ламинированных конструкций для обеспечения стабильных и надёжных электрических соединений между шинами. Они широко применяются в системах распределения электроэнергии, системах хранения энергии и различных промышленных электротехниках. Их структурная форма, точность производства и выбор материала напрямую влияют на проводимость и эксплуатационную устойчивость соединения шины.

Chalco предлагает разнообразные разъёмы и конструктивные компоненты для соединений шин, в основном из меди или алюминия, что позволяет выбирать и подбирать для различных спецификаций шин и методов соединения. Распространённые формы продуктов включают:

• Жёсткий разъём/разъёмная пластина шины, используемая для прямого соединения между шинами.
• Гибкие шинные разъёмы и ламинированные соединительные конструкции подходят для компенсации вибраций, теплового расширения или условий эксплуатации с ограниченным пространством.
• Крепежные и вспомогательные соединительные компоненты, используемые в сочетании с разъёмами шин

Упомянутые разъёмы могут быть обработаны и настроены по размеру, положению отверстия и состоянию поверхности в соответствии с требованиями проекта, чтобы клиенты могли завершить проектирование соединения шин в сочетании с собственной системной структурой и методом установки.

Жёсткие разъёмы шин

Chalco поставляет разнообразные жёсткие шинные разъёмы и пластины для прямых проводящих соединений между шинами, широко используемые в распределительных шкафах, полном комплекте оборудования, системах хранения энергии и различных стационарных энергосистемах.

Эти разъёмы обычно изготавливаются из меди или алюминия и могут подбираться и настраиваться в зависимости от размера шины, тока и условий установки. Они поддерживают разные толщины, ширины и типы отверстий, чтобы удовлетворить реальные потребности инженерных проектов по устойчивости соединения и текущей несущей способности.

Пластина соединения шин

Болт-накладная пластина разъёма шины

Плоская медная / алюминиевая шина

Поддерживают разъёмы жёстких шин Chalco:

• Выбор медных и алюминиевых материалов
• Обработка соединительных деталей разной толщины и ширины
• Настройте расположение отверстий, расстояние между отверстиями и соединительные конструкции в соответствии с чертежами или техническими требованиями.
• Отделка поверхности настраивается с учетом электрических характеристик и рабочей среды.

Жёсткие шинные разъёмы обладают зрелой конструкцией и высокой гибкостью. Они являются одними из самых широко используемых и стабильных базовых разъёмов в соединениях шин и подходят для энергосистем, требующих надёжности установки и долгосрочной стабильности эксплуатации.

Гибкие разъёмы шин

Chalco предлагает разнообразные гибкие разъёмы шин для гибких проводящих соединений между шинами. Эти разъёмы подходят для энергетических систем, связанных с вибрацией, тепловым расширением или смещением в установке, и широко применяются в системах хранения энергии, электроэлектронном оборудовании и различных промышленных электроустановках.

Гибкие разъёмы шин обычно используют многослойные конструкции из медной фольги или медной плетёной полосы. Их гибкая конструкция поглощает механические нагрузки, возникающие во время работы, эффективно снижая влияние вибраций и термических циклов на точки соединения шин. Эти разъёмы могут быть согласованы и настраиваны в соответствии с компоновкой системы, током и способом подключения, чтобы соответствовать требованиям надёжности и срока службы проектных приложений.

Гибкая шина

B рейдированный медный разъём шины

Ламинированная гибкая шина

Поддержка гибких шинных разъёмов Chalco:

• Многослойная конструкция из медной фольги или медной плетёной полосы
• Конфигурации с разной длиной, шириной и поперечными характеристиками
• Конструкция концевого соединителя и расположение отверстий настраиваются согласно чертежу
• Выбор процессов соединения, таких как обжим концов, сварка или пайка

Гибкие шинные разъёмы обладают значительными преимуществами в условиях эксплуатации, требующих буферного смещения, снижения вибраций или компенсации теплового расширения, и являются одним из широко используемых и важных методов соединения в системах шин.

Ламинированные разъёмы шин

Chalco предлагает разнообразные разъёмы с ламинированными шинами, подходящие для подключения шин с высокими требованиями к использованию пространства, электрической производительности и интеграции систем. Они часто встречаются в системах хранения энергии, электроэлектронном оборудовании и системах с высокой плотностью мощности.

Ламинированные шинные разъёмы обычно состоят из нескольких слоёв проводников и изоляционных материалов, обеспечивая стабильную пропускающую ток и структурное соединение в ограниченном пространстве. Благодаря хорошо спроектированной ламинированной конструкции эти соединители эффективно снижают импеданс петли и соответствуют комплексным требованиям системы к изоляции и компактной планировке. Их структурную конфигурацию можно подбирать и конфигурировать в зависимости от интерфейса шины, тока и компоновки системы.

Жёсткий ламинированный разъём шины

Гибкий ламинированный разъём шины

Многослойная изолированная шина

Поддерживают разъёмы шин с ламинированным Chalco:

• Многослойная структура медных проводников и комбинация изоляционного слоя
• Разное количество слоев, размеров и конструкций площади соединения
• Расположение интерфейса, расположение отверстия и способ соединения настраиваются в соответствии с чертежем
• Изоляционные материалы и конструктивные конфигурации, адаптированные к требованиям системы

Ламинированные шинные разъёмы имеют значительные преимущества в приложениях с ограниченным пространством или высокой плотностью мощности и являются одним из важных методов соединения в системах шин, которые балансируют структурную интеграцию и электрическую эффективность.

Аппаратное обеспечение разъёма и соответствующие компоненты

В приложениях соединения шин крепеж и соответствующие компоненты используются для работы с жёсткими, гибкими и ламинированными шинными соединителями, обеспечивающих стабильный обжим, надёжную проводимость и структурную фиксацию. Chalco может обеспечивать выбор и поддержку согласования компонентов, совместимых с разъёмами, в проектах соединения шин.

Проводящая шайба

Болты и гайки шины

Проставки и прокладки для соединений шин

Chalco поддерживает следующие решения для соединения и крепления:

• Поддерживается конфигурация проводящей площадки для улучшения состояния контактного интерфейса и снижения контактного сопротивления.
• Выбор и подбор крепежей для адаптации к различным размерам шин и конструкции соединений
• Промежуточные и регулировочные прокладки настраиваются с учетом требований по регулировке высоты установки, допусков или структурного расстояния.

Упомянутые поддерживающие компоненты обычно выбираются и используются вместе с разъёмами шин. Их можно подбирать и настраивать в соответствии с конкретной структурой соединения, методом установки и средой применения для повышения общей стабильности и согласованности монтажа конструкции соединения шины.

Разъёмы шин адаптируются к различным схемам соединения и областям применения.

Используя разнообразные структурные формы жёстких, гибких и ламинированных шинных разъёмов, разъёмы и компоненты шин Chalco адаптируются к различным распространённым методам соединения шин в инженерных проектах, соответствуя требованиям соединения при различных размерах шин, токах, условиях вибраций, ограничении пространства и методах установки. Благодаря правильному согласованию конструкции соединителей, размеров и поддерживающих компонентов можно удовлетворить требования различных форм соединений по текущей несущей способности, устойчивости конструкции и долгосрочной эксплуатационной надёжности.

Учитывая вышеуказанные инженерные условия, шинные системы обычно используют разные методы соединения на практике. Часто адаптируемые методы соединения включают:

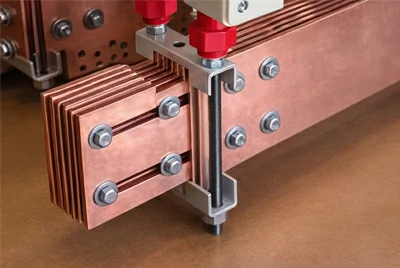

Болтовое жёсткое соединение шины

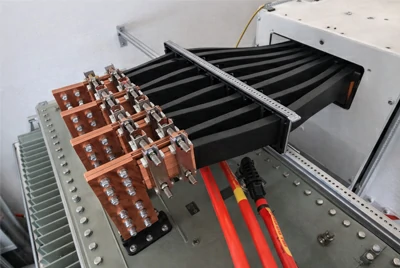

Гибкое соединение шин

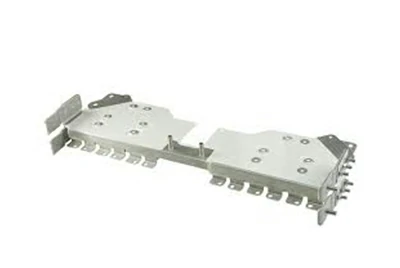

Ламинированное соединение шины

Разъём для зажима шины

Кейсы клиентов в ключевых областях применения:

Распределительные шкафы и электрические узлы

Разъёмы шин используются для формирования стабильных прямых шинных соединений. Жёсткие разъёмы часто применяются в стационарных установках, требующих высокой прочности соединения, пропускной способности тока и долгосрочной устойчивости. Технические характеристики могут быть сопоставлены с конструкцией корпуса и компоновкой шин.

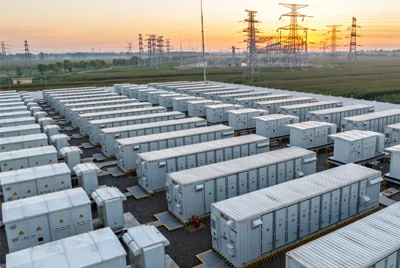

Накопление энергии и силовая электроника

Гибкие и ламинированные шинные разъёмы используются для обеспечения теплового расширения, вибрации и ограничений пространства между аккумуляторными модулями, PCS и силовыми блоками, что повышает надёжность и поддерживает компактные конструкции.

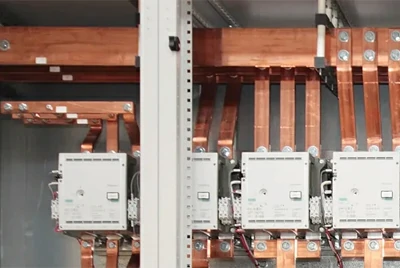

Промышленные электрические и энергетические системы

Решения для соединения шин могут быть настраиваны с использованием жёстких, гибких или ламинированных разъёмов с соответствующим оборудованием для соответствия требованиям к долговечности, устойчивости и установке. Зажимные соединители могут использоваться для быстрой установки при модернизации или модернизации.

Техническая поддержка и сотрудничество в проектах

В проектах соединения шин выбор и конфигурация разъёмов обычно должны быть подтверждены в соответствии со спецификациями шины, методами подключения и реальными условиями установки. Chalco обеспечивает техническую поддержку и координацию проектов, сосредоточенную на разъёмах и компонентах, чтобы решать задачи подключения в различных инженерных сценариях, помогая клиентам эффективно продвигать работы, связанные с подключением шин.

Chalco предлагает следующую техническую и проектную поддержку:

Поддержка выбора разъёма на основе чертежей или параметров: Помочь в подтверждении соответствующей структуры разъёма, спецификаций и согласованной конфигурации компонентов в соответствии с размером шины, током и требованиями к методу подключения.

Механическая обработка соединителей и подтверждение конструкции: Поддерживает подтверждение ключевых размеров, таких как положения отверстий, зоны интерфейса и концевые конструкции, чтобы обеспечить соответствие соединений структуре системы заказчика.

Проектная координация поставок и пакетной работы: подходит для производства оборудования, интеграции систем и инженерных проектов, поддерживая организацию поставок соединителей и компонентов согласно графику проекта.

Коммуникация приложений и поддержка технического уточнения: В ходе процесса проекта мы можем сотрудничать с клиентами для технической коммуникации по таким вопросам, как совместимость конструкции разъёмов, условия установки и условия использования.

Используя свой зрелый опыт в глубокой обработке шин и производстве разъёмов, Chalco сосредотачивается на адаптации и поставке разъёмов шин и связанных компонентов, при этом сохраняя стабильное качество и контроль времени доставки. Обладая чёткими границами продукции и стабильными возможностями обработки, Chalco поддерживает клиентов в эффективном выполнении работ, связанных с подключением шин в процессе проектирования и установки системы.
