Обзор панелей из углеродного волокна с сотами
Эти панели, разработанные с углеродистым волокном и лёгкими сотовыми сердечниками, используются там, где важны низкий вес, жёсткость панели и гибкость конфигурации. Chalco Aluminum поддерживает индивидуальную сборку панелей в зависимости от требований применения, включая выбор сердечника из алюминия или арамидного сота, проектирование толщины панели, готовые размеры и чертежное производство.
- Варианты с алюминиевыми и арамидными сотчатыми сердечниками
- Гибкое накопление панелей и комбинации толщины

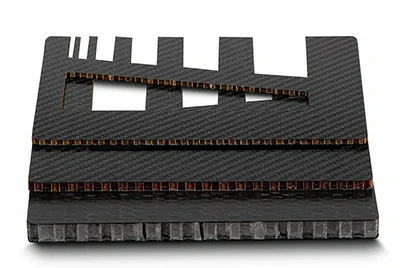

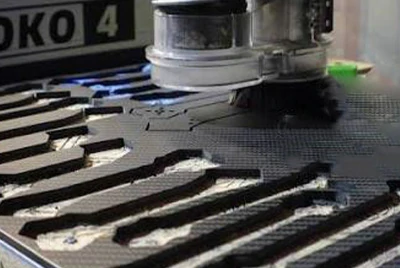

- Вырез по размеру, вырезы и обработка краёв
- Котировка на основе чертежей и поддержка проекта
Что такое панели из углеродного волокна?
Панели из углеродного волокна — это композитные панели из сэндвичей, изготовленные путём прикрепления углеродных волокновых лицевых листов к сотовидному сердечнику. Эта конструкция сочетает в себе малую массу сотообразных материалов с жёсткостью и поверхностной прочностью углеродного волокна.
В отличие от цельных углеродных листов, эти панели используют лёгкое сердцевина между двумя поверхностными слоями. Такая сэндвич-конструкция снижает общий вес панелей и обеспечивает лучшую эффективность жёсткости, особенно в больших панелях и лёгких конструкциях.
- Варианты лицевой листы
- Выбор керна с сотами
- Гибкая толщина панели
- Поддержка обработки и обработки
Когда важны низкий вес и эффективность жёсткости, конструкция из соты обеспечивает явное конструктивное преимущество.
Зачем использовать соты вместо цельных листов из углеродного волокна?
Для лёгких панелей конструкция с сотами обычно обеспечивает лучшую жёсткость, чем листы из цельного углеродного волокна.
| Сравнение | Панель из углеродного волокна | Твёрдый лист из углеродного волокна |
| Структура | Лицевые листы + сотовая сердцевина | Цельный ламинат |
| Эффективность веса | Лучше для больших, лёгких панелей | Больший вес в больших форматах |
| Эффективность жёсткости | Выше для сэндвич-конструкции | Больше зависит от толщины твёрдого тела |
| Лучше всего подходит для | Инженерные лёгкие панели | Компактные или полностью цельные детали |
Следующий шаг — определить конструкцию панелей, особенно конструкцию с лицевой панелью и маршрут сотовидных сердечников.
Структура и основные варианты

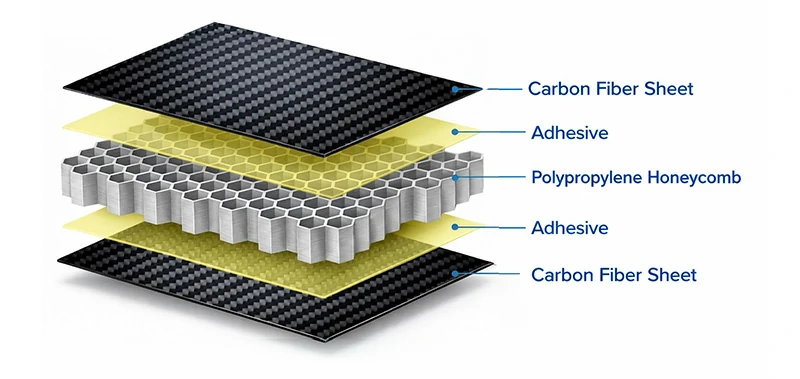

Панели из углеродного волокна сочетают в себе углеродные листы, лёгкое сотовое ядро и конструктивное клеевое соединение в одном сэндвич-конструкции.

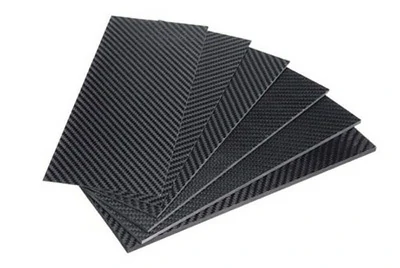

Углеродные листы
Карбоновые листы обеспечивают внешнюю поверхность, жёсткость панели и отделанный вид. Chalco Aluminum предлагает варианты лицевой панели в широко используемых сортах и стилях углеродного волокна, чтобы соответствовать как структурным, так и визуальным требованиям.
Ссылка на лицевой панель:
| Предмет | Варианты |
| Сорт углеродного волокна | T300 / T700 |
| Стиль ткани | 3K |
| Плетение | Простой / Саржа |
| Поверхностная отделка | Глянцевый / Матовый |
| Ссылка на слой с одним препрег-прегом | 0, 2–0, 25 мм |
Ядро соты

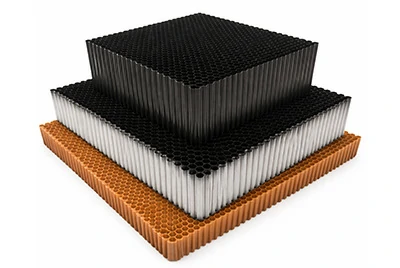

Сотовидное ядро — это лёгкая опорная конструкция внутри панели. Chalco Aluminum предлагает два варианта сердечников для панелей из углеродного волокна: алюминиевый сотовидный сердечник и арамидный сотовидный сердечник.
Алюминиевый сотовидный сердечник
Арамидное сотовидное ядро
-

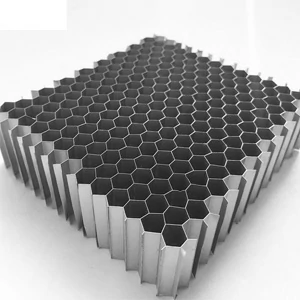

Алюминиевый сотовидный сердечник
Алюминиевое сотовидное сердцевина — надёжный вариант для панелей, требующих надёжной опоры, высокой жесткости и надёжной конструкционной характеристики.
Сплав: 3003 / 5052 / 5056
Размер клетки: 3–34 мм
Толщина фольги: 0, 036–0, 08 мм
-

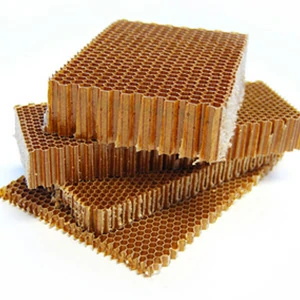

Арамидное сотовидное ядро
Арамидное сотовидное ядро лучше подходит для более лёгких, высокопроизводительных сэндвич-конструкций.
Тип ядра: Мета-арамид / Феноль
Размер ячейки: 1/8"–3/8"
Плотность: 1, 8–9, 0 pcf
Метод сцепления

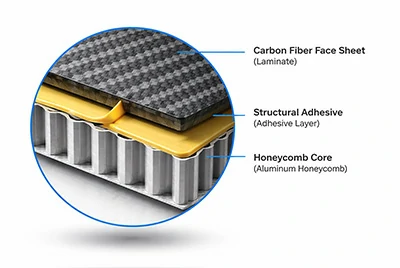

Панели из углеродного волокна склеиваются с помощью конструкционных клеевых систем, а не сварки. Этот метод соединения обеспечивает устойчивое соединение между сотовым ядром и углеродными оболочками по всей панели, что делает его отлично подходящим для конструкции сэндвич-панелей.
Разные конструкции панелей могут выглядеть похоже, но выбор сердечника часто определяет, как панель будет работать при использовании.
Связанные продукты и материалы
Выбор правильного сотообразного сердечника
Алюминиевые сотовидные сердечники и арамидные сотовые сердечники используются в сэндвич-панелях из углеродного волокна, но обычно выбираются с учетом различных приоритетов дизайна.
| Сравнение | Алюминиевое сотовидное ядро | Арамидное сотовое ядро |
| Вес | Больший вес ядра | Нижний вес ядра |
| Жёсткость и поддержка | Лучше для более прочной поддержки и жёсткости панели. | Лучше для лёгких сэндвич-конструкций |
| Изоляция | Проводящий металлический сердечник | Хорошая диэлектрическая характеристика |
| Типичные применения | Промышленные панели, транспортные сооружения | Аэрокосмические панели, высокоэффективные композитные конструкции |
| Лучший выбор, когда | Жёсткость и структурная устойчивость имеют большее значение | Лёгкость и изоляция имеют большее значение |
Быстрые советы по выбору:
- Выбирайте алюминиевое сотовидное сердцевино, если вашему проекту нужна более прочная опора, более высокая жёсткость и более устойчивая конструкция панелей.
- Выбирайте арамидную сотовую сердечницу, если ваш проект ориентирован на лёгкий дизайн, диэлектрическую эффективность и высокопроизводительные сэндвич-структуры.
Всё ещё сравниваете эти два варианта? Прочитайте наше полное руководство: Алюминиевое сотовидное сердцебище против арамидного сотовидного сердечника.
Технические характеристики
| Предмет | Алюминиевое сотовидное ядро | Арамидное сотовое ядро |
| Материал лицевой панели | Ламинат из углеродного волокна | |
| Сорт углеродного волокна | T300 / T700 | |
| Стиль ткани | 3K | |
| Плетение | Простой / Саржа | |
| Поверхностная отделка | Глянцевый / Матовый | |
| Толщина лицевой панели | Примерно 0, 2–0, 25 мм и выше / Можно настраивать | |
| Тип ядра | Алюминиевые соты 3003 / 5052 / 5056 | Арамид / фенольная пчелиная сота |
| Размер ячейки | 3–34 мм | 1/8″–3/8″ |
| Фольга / Структура сердечника | Толщина фольги: 0, 036–0, 08 мм | Плотность: 1, 8–9, 0 pcf |
| Толщина сердечника | Адаптировано под требования проекта | Адаптировано под требования проекта |
| Стандартный эталонный размер | 1220 × 2440 мм | 1250 × 2500 мм |
| Индивидуальный размер | Доступно | Доступно |
| Общая толщина панели | Настраиваемо в зависимости от структуры панели | Настраиваемо в зависимости от структуры панели |
| Варианты обработки | Нарезка по размеру / изготовление на основе чертежа / обработка краёв | Нарезка по размеру / изготовление на основе чертежа / обработка краёв |
Окончательные размеры панелей, общая толщина и накопление ламинации могут дополнительно корректироваться в зависимости от маршрута сердечника, дизайна лицевой панели и требований к применению.
Применение панелей из углеродного волокна с сотами

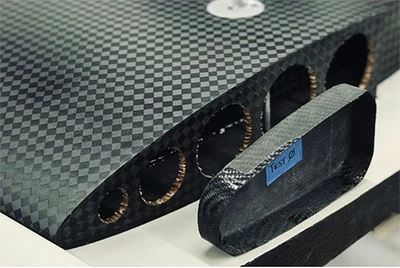

Аэрокосмическая и БПЛА
Сэндвич-панели из углеродного волокна используются в аэрокосмической отрасли для таких компонентов, как внутренние панели, обтекатели и напольные панели. Алюминиевый сотовидный сердечник 5052 обеспечивает хороший баланс прочности и лёгких характеристик для общих аэрокосмических применений, тогда как алюминиевый сотовидный сердечник 5056 используется для более производительных деталей, таких как радома. Для применений, требующих меньшего веса и теплоизоляции, часто предпочитают арамидную сотовую сердечницу.

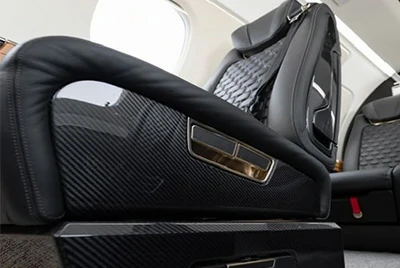

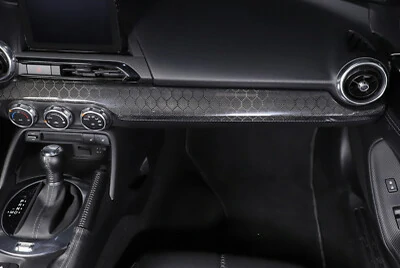

Железнодорожный транспорт и транспортные интерьеры
Панели с углеродным волокном используются для напольных покрытий, перегородок и внутренних панелей стен. Алюминиевое сотовидное сердечник 3003 подходит для общих внутренних применений, а алюминиевый сотовидный сердечник 5052 применяется там, где требуется более высокая жёсткость. Для применений, ориентированных на снижение веса и звукоизоляцию, идеальным вариантом является арамидная сотовая сердцевина.

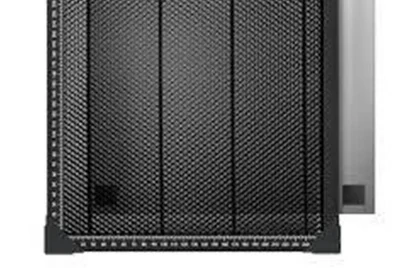

Промышленное оборудование и специализированные панели
Используется для корпусов оборудования, роботизированных конструктивных деталей и панелей шкафов. Алюминиевый сотовидный сердечник 3003 подходит для универсальных применений, а алюминиевый сотовый сердечник 5052 — для проектов, требующих более высокой прочности. Для проектов, требующих электрической изоляции и лёгких характеристик, идеальный выбор — арамидный сотовый сердечник.

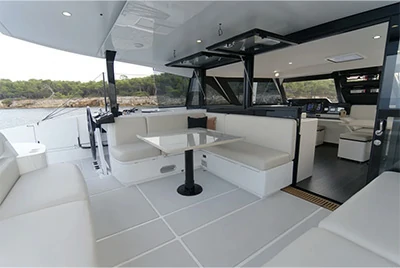

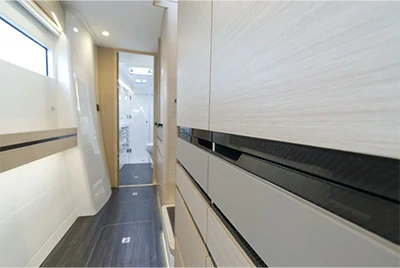

Морские и другие лёгкие композитные применения
Используется для внутренних конструкций, переборок и компонентов палубы. Алюминиевый сотовидный сердечник 5052 обеспечивает прочность и устойчивость к коррозии, тогда как арамидная сотовая сердечник подходит для применений, требующих уменьшения веса и звукоизоляции.
Индивидуальная поддержка панелей из углеродного волокна

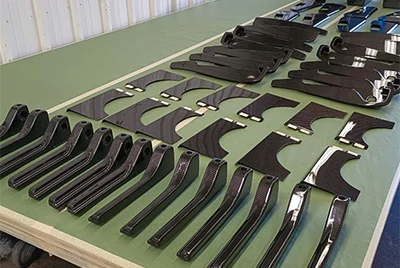

Сэндвич-панели из углеродного волокна обычно поставляются на проектной основе. Помимо структуры панели и технических характеристик, окончательная форма панели также должна быть подтверждена в соответствии с предполагаемым применением.
Панели обычно поставляются в готовом виде в соответствии с требованиями проекта. Помимо конструкции и спецификаций панели, способ установки, требования к размеру и местные структурные резервации могут влиять на окончательную конфигурацию панелей.
Контроль качества панелей из углеродного волокна с сотами
Контроль качества сэндвич-панелей из углеродного волокна обычно охватывает три ключевых этапа: проверка сырья, контроль процесса и инспекция готовых панелей. При проектной поставке Chalco Aluminum проверяет структуру панелей, размеры и согласованность отделанных панелей для соответствия требованиям качества различных применений.
Проверка сырья и контроль процессов
Во время производства начинается контроль качества с проверки углеродных волокновых лицевых листов, сотового сердечника и системы клея. Для инженерных проектов Chalco Aluminum уделяет особое внимание единству в конструкции панелей, параметрах процесса и критических производственных этапах для снижения отклонения размеров, нестабильности сцепления и вариаций отделанных панелей.
- Поступающая инспекция материалов лицевой панели и сотовидного сердечника
- Контроль согласованности конструкции панелей и параметров процесса
- Проверка процесса соединения и критически важных этапов производства
- Управление процессом во время обработки и сборки
- Сегрегация и обращение с неконформными материалами или аномальных процессов
Инспекция готовых панелей и проверка перед поставкой
На стадии готового продукта основное внимание уделяется подтверждению соответствия панели из углеродного волокна соты по требованиям проекта по размерам, толщине, внешнему виду поверхности, целостности краям и соответствию чертежам или требованиям к сборке. Для изготовления на основе чертежа и проектной поставки Chalco Aluminum также проводит дополнительную предварительную проверку в зависимости от конкретного применения.
- Осмотр размеров и толщины готовых панелей
- Инспекция внешнего вида поверхности и целостности кромки
- Проверка состояния сцепления и структурной согласованности
- Подтверждение локальных вырезов, зарезервированных функций и сборки
- Преддверная проверка и проверка документов в соответствии с требованиями проекта
Стабильный контроль качества влияет не только на саму панель, но и на надёжность дальнейшей сборки, установки и окончательной поставки проекта. Chalco Aluminium проводит полную проверку процесса на основе структурных и поставочных требований каждого проекта.
Часто задаваемые вопросы (FAQ)
Что такое сэндвич-панель из углеродного волокна?
Панель из углеродного волокна — это панель с сэндвич-структурой, состоящая из углеродных волокновых лицевых листов, сотового сердечника и склеивающего слоя. Он сочетает в себе лёгкую конструкцию, жёсткость и прочность, что делает его подходящим для инженерных применений, требующих высокого соотношения прочности к весу.
В чём разница между панелью из углеродного волокна и цельным листом из углеродного волокна?
Лист из цельного углеродного волокна — это цельная ламинированная конструкция, которая обычно больше подходит для мелких деталей или компонентов, требующих прочной несущей способности. В отличие от этого, углеродная панель с сотами лучше подходит для более крупных и лёгких панелей, где требуется более высокая эффективность жёсткости.
Какие варианты с сотовыми сердечниками вы можете предложить?
Chalco Aluxium может предоставить два основных варианта сердечных панелей из углеродного волокна:
- Алюминиевый сотовидный сердечник
- Арамидное сотовидное ядро
Как выбрать между алюминиевым сотовидным сердцевином и арамидным сотовидным сердечником?
В целом алюминиевое сотовидное сердцевина лучше подходит для применений, требующих более прочной поддержки, большей жёсткости и большей структурной устойчивости. Арамидное ядро с сотами больше подходит для приложений, где больше внимания уделяется лёгких характеристик и высокопроизводительной конструкции сэндвичей. Окончательный выбор сердечника должен быть подтвержден размером панели, способом установки, сервисной средой и требованиями проекта.
Поддерживаете ли вы изготовление на основе чертежа?
Да. Для инженерных проектов сэндвич-панели из углеродного волокна обычно могут поставляться с нарезкой по размеру, вырезами, обработкой краев и подтверждением поставки готовых панелей на основе чертежей проекта, чтобы удовлетворить требования к сборке и монтажу на следующих этапах.
Что обычно подтверждается до доставки готовой панели?
Для индивидуального изготовления на основе чертежа и доставки по проекту перед отправкой обычно подтверждаются следующие товары:
- Готовые размеры панели и общая толщина
- Внешний вид поверхности и целостность кромки

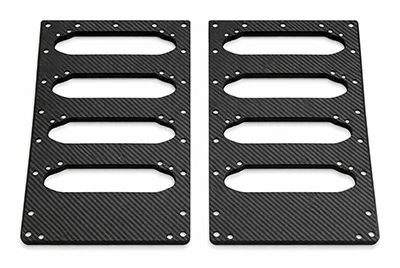

- Вырезы, зарезервированные элементы и местные структурные требования
- Состояние соединения и структурная консистенция
- Соответствие чертежам или требованиям к сборке
Какую информацию следует предоставить, если конфигурация панели всё ещё находится на стадии оценки?
Если проект всё ещё находится на стадии оценки, рекомендуется сначала подтвердить следующую информацию:
- Тип применения
- Размеры панелей
- Общая толщина панели
- Основные требования к снижению веса или жёсткости
- Необходимы ли вырезы, обработка кромок или доставка готовых панелей
Получите советы по решениям для панелей из углеродного волокна
Если вы оцениваете проект сэндвич-панели из углеродного волокна, вы можете указать тип применения, размеры панели, общую толщину и требования к чертежу. Chalco Aluxium поможет подтвердить подходящее решение для панелей в соответствии с вашими конкретными потребностями проекта.
