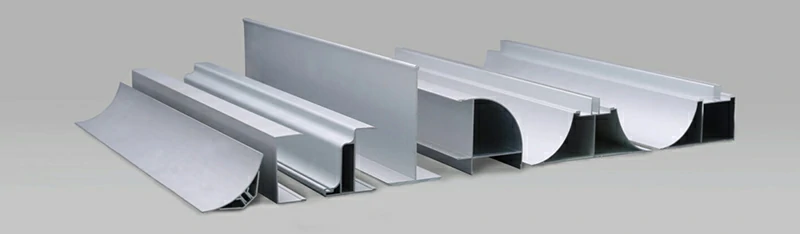

Алюминиевый профиль чистой комнаты

Алюминиевый профиль чистой комнаты — это система алюминиевых экструзий и аксессуаров для стен, потолков, дверных и оконных рам и переходов в чистые помещения. Ключевые характеристики — низкие швы, заподподлинные, непористые и легко чистящиеся поверхности, модульная быстрая установка и удобное обслуживание.

• Гигиенические узлы: Ковинг + промывка, узлы с низкими швами уменьшают попадание частиц, делая очистку и дезинфекцию более эффективной.
• Быстрая доставка: подбирайте существующие штампы + предварительно вырезаны/предварительно просверлены, чтобы минимизировать сварку и пыль, сокращая время простоя.
• Совместимость системы: панели/прокладки/H-/U-образные отделки/двери и окна работают вместе, образуя непрерывную герметичную поверхность; Удобно для обслуживания.
• Покрытие и коррозионная устойчивость: анодированное / порошковое покрытие с контролируемым колебанием цвета ΔE; устойчив к обычным чистящим средствам, обеспечивает стабильный внешний вид и низкий уровень TCO.

Chalco предоставляет комплексную поставку алюминиевых систем: готовую библиотеку штампов + полные фитинги + предварительно вырезанные/предварительно просверленные + быстрая пробка, поддерживая OEM/контрактное производство и Match Existing Press. Мы можем предоставить каталог PDF и таблицы совместимости/слотов. Принципы проектирования соответствуют стандарту ISO 14644-4, а документация — с GMP Приложением 1 для поддержки соблюдения требований и своевременной доставки.

Не знаете, с чего начать? Выберите отрасль или модуль системы, чтобы сразу перейти к соответствующим решениям и спецификациям (Чистый алюминиевый профиль).

Почему выбирают алюминий для систем чистых помещений

Всё ещё выбираете между нержавеющим/пластиком и алюминием? Ознакомьтесь с этими четырьмя пунктами, затем перейдите по ссылкам для получения подробностей.

• Эффективность установки: предварительное вырезание/предварительное просверление, меньше сварки и пыли, меньшее время простоя.
• Гигиена и внешний вид: Непористые поверхности + покрытие с анодированным/порошковым покрытием, легко чистить с контролируемым ΔE (см. «Отделки»).
• Системная совместимость: работает с панелями, прокладками и отделками H/U для создания более стабильного непрерывного уплотнения (см. «Системные модули и компоненты»).
• Стоимость и предложение: Легкий вес для снижения логистических затрат; Match Existing Dies снижает количество инструментов; Поддерживается OEM (см. «Почему мы»).

Обзор модулей и компонентов системы

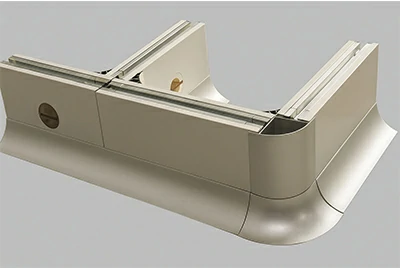

Система ковинга

В чистых зонах по умолчанию — ковинг. Комбинируя внутренние/внешние/двойные радиусы с основанием и позиционными соединителями, повороты от стены к стене, от стены к полу и при открытии дверей становятся ровными, низкошвными непрерывными уплотнителями — удобными для мытья и распыления, готовыми к аудиту и соответствующими принципам ISO 14644-4 с минимальными швами и чисткой.

Свяжитесь с нами сейчас

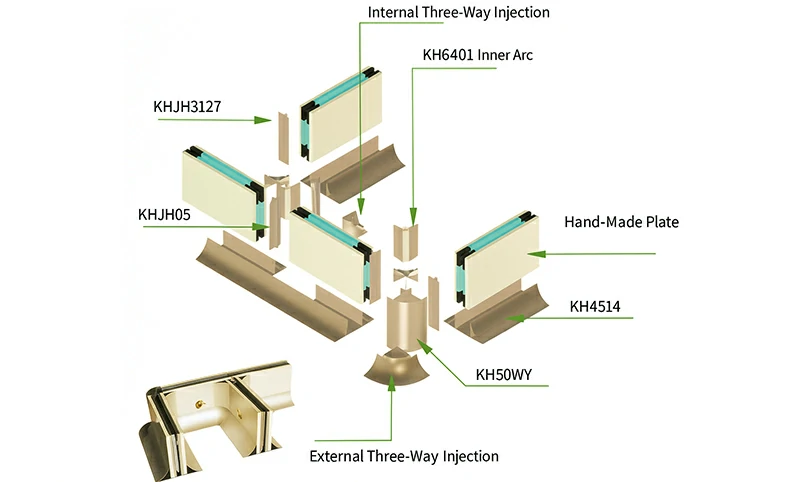

Компоненты и функции

KH50WY Внешний радиус (R≈50)

Плавный переход между внешними углами; часто сочетается с основанием, чтобы избежать ловушек с грязью.

Внутренний радиус KH6401

Закругляет внутренние углы; Герметизация в том же направлении, что и канавка/прокладка панели.

Двойной радиус KH4514

Двусторонние повороты для краёв колонн/дверных косяк, сохраняя визуальную и гигиеническую целостность.

KH36LDZ База

Плинт на перекрёстке от стены к полу; Получает внутренние и внешние радиусы для облегчения мытья и дренажа.

Позиционный элемент KHJH05

Короткий кусок для позиционирования/фиксации профилей ковинга и основания.

KHJH3127 Разъём позиционирования

Выравнивание/соединение для укрепления целостности узлов.

Если ваша зона некритична, ограничена по пространству или зависит от бюджета, мы также можем предоставить переходы Square Corner при условии сохранения замыкания и герметичности.

Заметки о выборе и установке

• Сначала проверьте толщину панели / ширину прорези / серию прокладок, затем сопоставьте профиль; Предварительно вырезано/просверлено, чтобы уменьшить пыль на месте и уменьшить нагрузку.
• Сохраняйте единый радиус (например, R50) для прохода трамвая и стабильного внешнего вида.
• Отделки: по умолчанию анодированные; используйте порошковое покрытие для декоративных областей; Оценить слой диссипативного ЭСД для зон электроники и полупроводников.

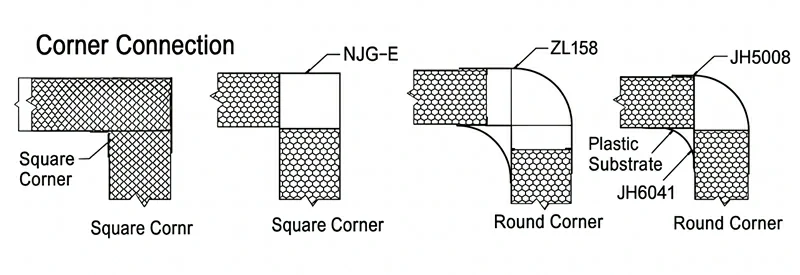

Переходы квадратных углов

Обеспечив ровность и герметичность, используйте профили с квадратными углами, полоски под прямым углом давления/защёлкивания и торцевые колпачки для чёткого вида с меньшим пространством. Советы по выбору: выбирайте профили по толщине панели/ширине слоев/прокладке; объединить высоту с помощью дверей и регулируемого напольного руководства; Добавьте прокладки там, где это необходимо, чтобы избежать ступенчатых соединений. Рекомендация: предпочитайте ковинг в зонах, чувствительных к аудиту; Квадратные углы подходят для сухих зон или для тех мест, где оборудование примыкает к стенам.

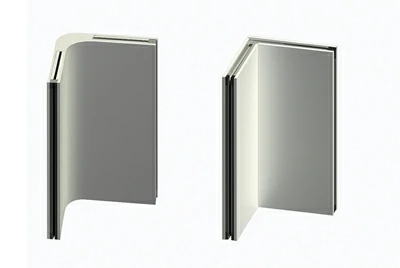

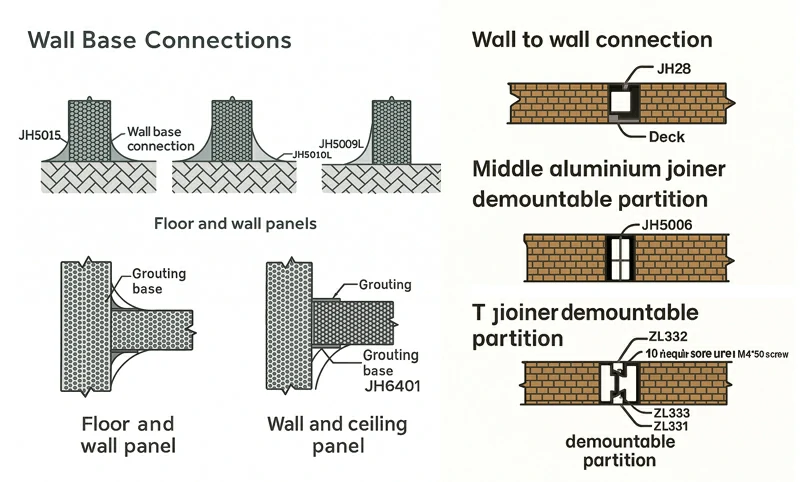

Каркасы стен и перегородок и накладки по краям

Система стенных перегородок состоит из вертикальных столбов/горизонтальных балок, а также H/U-образных отделок, центральных H-образных соединителей, I-сводных элементов, направляющих пола/верха и прокладок. Цель — создать плоские, непрерывные, герметичные поверхности на каждом узле, поддерживающие модульную сборку и последующую замену.

Свяжитесь с нами сейчас

Компоненты и функции

• Переход от пола к панели: напольные направляющие / плинтусы с бухтой + внутренний радиус или плинтус бухты; например, JH5015 (напольная направляющая), KH6401 (внутренний радиус), JH5010L/JH6009L (торцевые колпачки).
• Стена в стену (заподлицо): Центральный H-образный столяр (например, JH5005 / JH28) для двухпанельных стыковных соединений — заподлицования и лёгкой разборки.
• Съёмные разделы: I-соединитель (например, ZL331/ZL332), крепящийся на винтовые, подходящий для оборудования и будущих замен.
• Отделка краёв и закрытие концов: U-образные отделки/торцевые стойки для аккуратных окончаний на концах, отверстиях и поворотах стен.

JH5015

KH6401

JH5010L

H-Joiner

I-Joiner

U-Trim

Заметки о выборе и установке

• Сначала подтвердите толщину панели / ширину прорези / серию прокладок, затем выберите профиль; Заказывайте с предварительно вырезанным/предварительно просверленным, чтобы снизить количество пыли и труда на месте.
• Выровняйте высоты и радиусы с системой Coving, направляющими полом и дверями, чтобы обеспечить плавное движение и готовый к аудиту вид.
• Отделки: по умолчанию анодированные; использовать порошковое покрытие в особенных областях; Оценивать диссипативные поверхности ЭСД для зон электроники и полупроводников.
• Документирование: поддержка Match Existing Dies, предоставление CAD/DXF и таблиц совместимости/слотов для быстрой передачи инженерных карт.

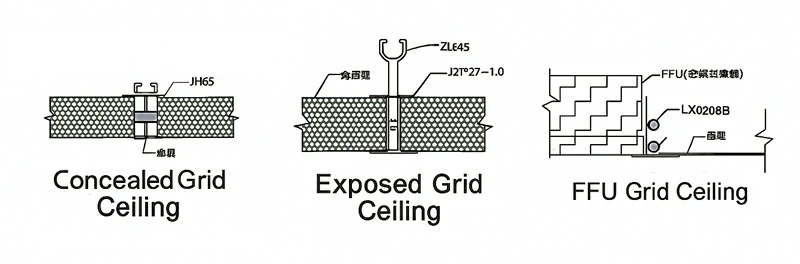

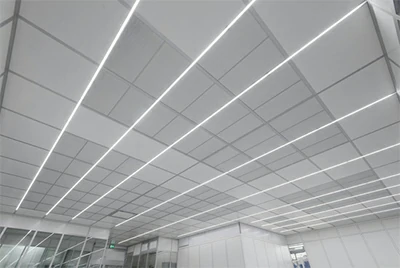

Несущая нагрузка потолка и сетка (потолочная сетка)

Использовался для переноски рамы FFU/освещения/HEPA, при этом потолок был заподлицо и низкий шов, с удобным доступом для обслуживания. Доступно три варианта:

Скрытая решётка (Смывая и чистая)

Открытая сетка (экономически эффективна)

Усиленная сетка FFU (высокая нагрузка)

Основные компоненты

• Основные балки/носители, вторичная решётка, нажимные полосы/защёлкивающиеся полосы, подвески/антисейсмические шпалы, модули доступа
• Работает с настенными панелями/ковингом/краями, чтобы создать непрерывную герметичную поверхность
• Унифицированное возвышение с дверями и регулируемым руководством по полу, чтобы избежать ступенчатых соединений
• Поддерживает заранее вырезанные/предварительно просверленные и установленные гайки для снижения пыли и трудозатрат на месте
• Покрытие: анодированное или порошковое покрытие; поддерживает Сопоставление существующих штампов

Несущий / Центральный балка

Полоска давления / Защёлкающая полоска

Луч FFU

Примечания к выбору

• Модули и нагрузки: 600×600 / 1200×600 / 2×4 фута; Рассчитывайте точки подвеса по весу и размаху оборудования.
• Герметизация и вымывка: предпочитаю скрытую сетку для зон высокого класса; Избегайте ступеней и теневых швов у люков доступа.
• Отверстия для оборудования: резервировать отрезы и доступ для FFU/освещения/фильтров и маршрутов обслуживания.

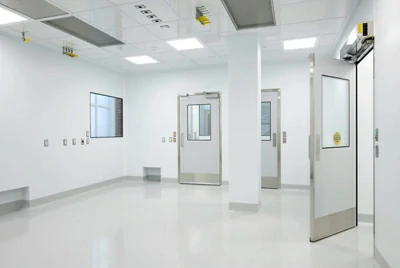

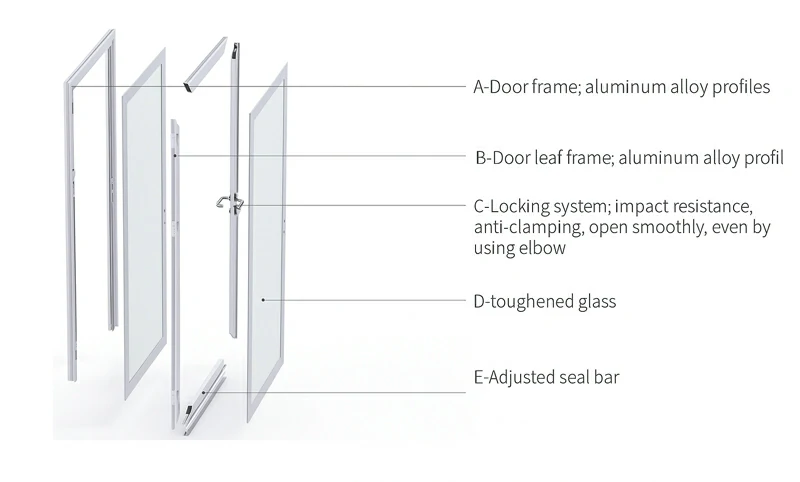

Система дверей / наблюдательных окон

Предназначен для установки дверей в чистые помещения и смотровых окон с низким швом, балансируя герметизацию под давлением и высокочастотное отвержение. Дверные рамы, дверные рамы, прокладки давления/прокладки и стекло/панели работают вместе. Поддерживает предварительно вырезанные/предварительно просверленные и подбирают существующие штампы для эффективной сборки и простоты обслуживания.

Свяжитесь с нами сейчас

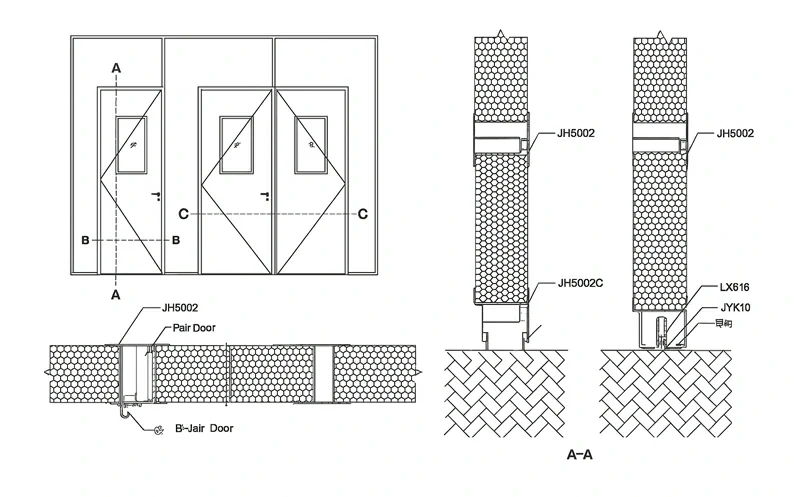

Основные компоненты

• Дверная рама / дверная рама: профили серии 40 / 50 / 75; дверная рама и лист лежат вплотную; Совместимо со стеклянными или алюминиевыми соты/сэндвич-панелями.
• Система уплотнения: регулируемые уплотнительные полоски + опциональное уплотнение снизу (автоматическое опускание); выберите порог / регулируемое руководство по полу, чтобы соответствовать требованиям давления и трафика.
• Рама для обзора: Фиксированные, двойные стеклянные или герметичные блоки; Внутренние и внешние нажимные полоски фиксируются друг с другом, чтобы уменьшить конденсат и зацепление пыли.
• Край и переход: Выровняйте с настенными H/U-отделками, ковингом и направляющими сверху/пола на единой высоте, чтобы создать непрерывную герметичную плоскость.
• Аппаратные интерфейсы: зарезервированные сиденья для петель, дверных затворников, цилиндров/связанных замков; Можно использовать стекло/фурнитуру, указанные заказчиками — мы занимаемся совместимостью профилей и посадки.

Примечания к выбору

• Свободный размер отверстия и направление замаха (одинарный/двойной, влево/вправо); Укажите, требуется ли панель визуализации.
• Совпадение толщины панели / ширины проёма / серии прокладок; Прозрачный отверстие окна и толщина стекла (обычно 5–10 мм или изолированные).
• Целевая разница давления и уровень чистоты выберите порог / уплотнение дна.
• Покрытие и цвет: анодированный или порошковый покрытий; Оценка дисипативного слоя ESD для электронных сценариев.
• Установка и обслуживание: предварительно вырезанные/предварительно просверленные, встроенные угловые соединители; Держите узлы A-A / B-B / C-C выровненными со стеной/потолком для удобства обслуживания.

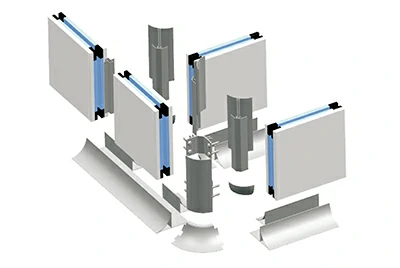

Напольные направляющие / Плинтусы для бухты / Система края пола

Создаёт ровный, непрерывный, чистящийся герметичный слой между панелями стен и полом (эпоксидная смола, ПВХ / плитка и т.д.), поглощая накопление пола и выравнивая допуски; У дверей балансирует плавный проход с герметичностью под давлением. Выбирайте отделки с прямым краем или плюссы Cove (например, серия R), чтобы соответствовать гигиене и пространственным ограничениям.

Свяжитесь с нами сейчас

Функциональные компоненты

Регулируемое руководство по полу

Компенсирует толщину пола и отклонения при выравнивании; облегчает дальнейшее обслуживание.

Руководство по водоблокированию пола

Функции капельной и остановки уменьшают обратную промывку и просачивание.

Руководство сверху и внизу (Зона дверей)

Работает с нижним уплотнением / порогом для баланса между удержанием давления и движением трамвая.

Канал пола (Utility Channel)

Край/переход для оборудования, кабелей или мест дренажа.

Отделка плинтусов

Прямая юбка придаёт чёткий вид; Cove Skirting — гигиеничный и удобный для мытья швабры, непрерывный с настенным ковингом.

Регулируемый наполнитель для углов

Сочетается с регулируемым напольным направляющим для закрывания щелей и создания непрерывного уплотнения для прямого или коведного плинтуса.

Заметки о выборе и установке

• Подтвердите тип и толщину пола; Диапазон регулировки и метод фиксации (химические анкеры / встроенные детали).
• Зоны с высокой гигиеной или влажные зоны: предпочитайте плюссы Cove Skirting; Сухие или ограниченные пространства участки: Прямые обрезки допустимы.
• Держите высоты и радиусы унифицированными со стенами / Coving / зонами дверей, чтобы избежать ступенек и уборки мёртвых углов.
• Используйте прокладку + двойное герметизация из конструктивного клея; добавлять компенсаторные швы, где это необходимо; Сочетайте цвет с панелями пола/стен.
• Рекомендую предварительно нарезанные/предварительно сверленные гайки для снижения пыли и труда на месте; Проверьте образцы перед массовым производством.

Аппаратное обеспечение соединения и крепления

Используется для быстрой сборки, точного определения и создания непрерывных уплотнений по стенам, ковингу, потолкам, дверям/окнам и направляющим полам. Полная линейка подходит для модулей серии 40 / 50 / 75, поддерживает предварительное вырезание и предварительное просверление, предлагает анодированные / порошковые покрытия покрытия и может поставляться в виде полных комплектов крепежных элементов (распространённые M6 / M8).

Свяжитесь с нами сейчас

Функциональные группы

• Угловой соединитель: тройные/поперечные/четырёхсторонние элементы, которые усиливают критические повороты, обеспечивая общую жёсткость и плавность заподлицования.
• Пресс-стрип / блок: Зажимает панели/стекло, формируя герметичную поверхность — это напрямую влияет на чистоту и результаты аудита.
• Петля и защёлка: Интерфейсы сердечников для работы дверей и герметизации давления — влияя на доступ и безопасность.
• Hanger / Tie: Несёт FFU/освещение/элементы сетки и регулирует раскачивание — ключ к надёжности потолка и эффективности обслуживания.

Угловой соединитель

Блок втулки / столярный блок

Угловой узел

Зажимный блок

Петля

Турнбакл / Галстук

L-кронштейн / Поддержка

Сегмент ковинга

Ковинговая шапка / Крепленная крышка

Снаряжение и снабжение

• Полное покрытие системы: углы, стены/края отделки, потолки, двери/окна, интерфейсы пола — равномерно для модулей 40 / 50 / 75.
• Предварительно упакованные комплекты: системное оснащение (включая крепежи M6/M8, прокладки, локационные пластины) для готовой к установке.
• Удобство быстрой сборки: Заранее вырезанные/предварительно сверленные и локализованные функции снижают пыль и трудозатраты на месте; Сборка стабильна.
• Документация и кастомизация: чертежи BOM + PDF + инструкции по установке включены; Поддерживается OEM и Match Existing Dies (опционально EN 10204 3.1).

Эти модули охватывают углы, стены/краевые отделки, потолки, двери, интерфейсы пола и аксессуары. Используя библиотеку готовых штампов, а также предварительно вырезанные/предварительно просверленные быстро сборки, с анодированными / порошковыми покрытиями (опционально ESD), они подходят как для новой сборки, так и для модернизации, в соответствии с принципами ISO 14644-4 с минимальными швами и чисткой. Мы можем предоставить полные комплекты, сопоставленные по чертежам, с руководствами по оформлению и установке, поддерживающими сопоставление оригинального оборудования / штампов и подтверждение образцов.

Tailor Made

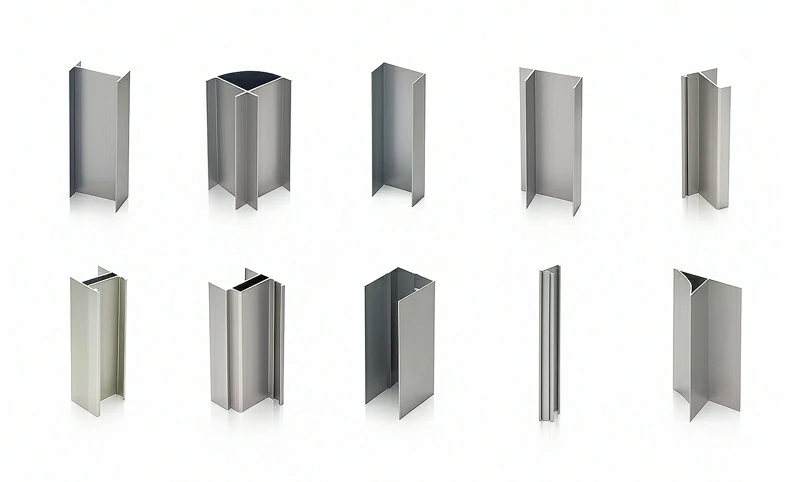

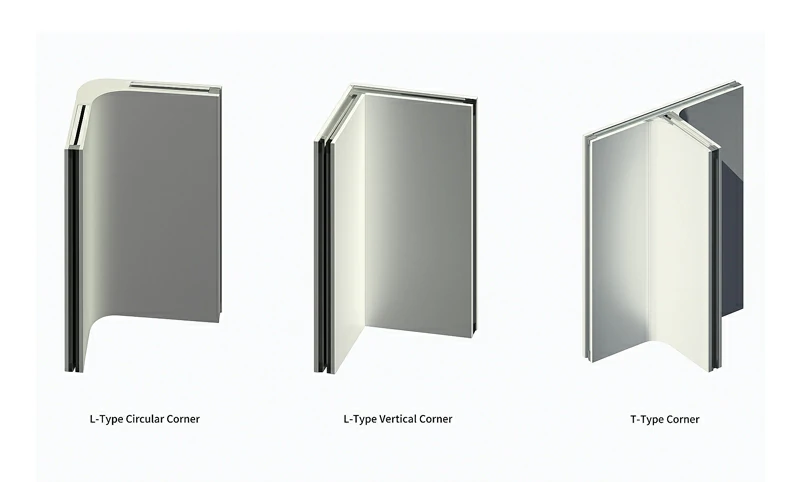

Галерея алюминиевого профиля чистой комнаты

Отраслевые решения

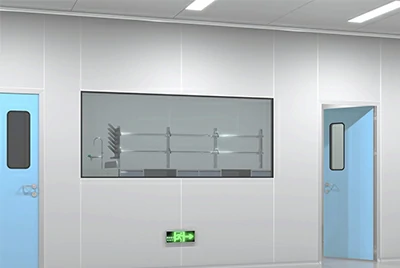

Решение для фармацевтических и медицинских устройств

Для высокой частоты очистки и строгих аудитов мы предлагаем универсальное решение для чистых комнат с алюминиевым профилем, основанное на углублении и низких швов, промываемых и герметичных узлах, а также модульной быстрой сборке, охватывающей зоны ISO класса 5–8, при этом поддерживая быструю модернизацию и своевременную приемку.

Конфигурация ядра

• Углы и плинтусы: ковинг R25–R50 + Юбка для устранения теневых соединений под углом 90°; Унифицированный радиус способствует передвижению и уборке трамваев.
• Двери/окна и герметичность: дверные рамы заподлицо + регулируемое руководство по полу; Дверной зазор ≤2 мм. Вперёдное наблюдательное окно; Опционально утеплённое стекло с противозатуманной изоляцией.
• Потолок и нагрузки: предпочтительна скрытая сетка; модули 600×600 / 1200×600 / 2×4 фута; надёжно для HEPA/FFU/освещения, с резервированным сервисным доступом.
• Стены и отделки края: Нажимная полоса + непрерывные прокладки создают непрерывную герметичную поверхность; поддерживает предварительно нарезанные/предварительно просверленные для эффективной сборки и простоты обслуживания.
• Материалы и очистка: по умолчанию 6063 (опционально 6061/6060); анодирование 10–15 мкм или порошковое покрытие 60–80 мкм; устойчив к IPA/H₂O₂. Вариант ESD 10⁶–10⁹ Ω.

Соблюдение требований и поддержка доставки

Дизайн/документация соответствует ISO 14644-4, Приложению 1 к GMP ЕС и FDA cGMP; проекты медицинских устройств следуют по документированию и отслеживаемости стандарта ISO 13485. Доступны варианты сопоставления кристаллов / OEM, валидация образцов, руководства по установке стандартов BOM + и опциональный вариант EN 10204 3.1.

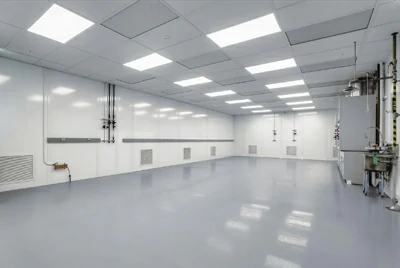

Решение для продуктов питания / напитков / косметики

При регулярной влажной уборке, химической дезинфекции и инспекциях повороты от стены до пола должны оставаться низкошвовными, легко стираться и избегать обратного потока воды. Мы отдаём приоритет большому радиусу ковингу + плютусу бухты, заподрозным дверям/окнам с водозащищёнными направляющими полом и непрерывно герметичным отделкам, чтобы удовлетворить внутренний гигиенический контроль и требования ISO Class 7–8.

Ключевые моменты

• Углы и плинту: предпочитаю ковинг R50–R75 + Плюсса Cove для удаления теневых соединений под углом 90°; Выдерживают мытьё швабы или полоскание под высоким давлением без остатков.
• Край пола и дренаж: водозащищённая направляющая пола + наклон пола 1–2%; опциональные функции капельницы/остановки для уменьшения обратного потока/просачивания.
• Двери/окна и герметичность: рамы вплотнулись; нет/низкий порог + уплотнение дна; Дверной зазор ≤2 мм для трамваевного движения и контроля давления.
• Материалы и отделка: 6063; рекомендую порошковое покрытие 70–90 мкм (или анодирование 12–15 мкм), устойчивое к щелочным/хлорированным/четвертичным очистителям; Предпочтительны крепежи 304/316.
• Стены и отделка: Лента давления + прокладки для непрерывного герметизации; унифицированные фасады; Избегайте ступенек и грязных ловушек у входных отверстий.

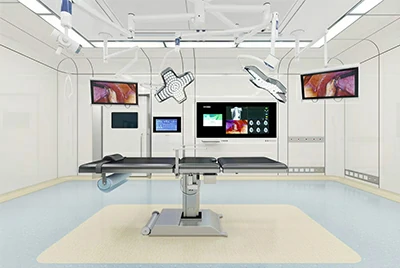

Решение для больницы / операционной / реанимации

Особое внимание уделяется контролю инфекций и частой дезинфекции — с акцентом на «ковинг» и низкие швы, герметичные узлы, плавное кровообращение и контроль конфиденциальности. Подходит для операционных, отделений интенсивной терапии и лабораторий с непрерывной санитарией и инспекциями.

Ключевые моменты

• Углы и плинтусы: Для раскрытия от стены до стены/от стены до пола/дверей предпочитайте ковинг R25–R50 + плюссы бухты; Унифицировать высоты, чтобы уменьшить уборку мёртвых углов.
• Герметичные двери и доступ: автоматические раздвижные/распахивающиеся герметичные двери; Зазор в двери ≤2 мм. Нет/низкий порог + уплотнение днища/регулируемое руководство пола, чтобы обеспечить плавный поток растяжителей и тележки.
• Обзорное окно и уединение: заподлиценные рамы с двойным/изолированным стеклом; Опциональные интегральные жалюзи для конфиденциальности во время процедур.
• Потолок и сервис: скрытая решётка; Интерфейсы для ламинарного потока/фильтров и освещения, с маршрутами обслуживания (оборудование по клиенту, профили от нас).
• Отделка и чистка: 6063; анодирование 10–15 мкм или порошковое покрытие 60–80 мкм, устойчивое к спиртам/кватам; В коридорах могут использоваться защитные или bump rails.
• Координация давления: соблюдайте зонирование положительного и отрицательного давления в больнице; Используйте непрерывную герметизацию дверей и заподподлицо окон для снижения протечек и грязных ловуферов.

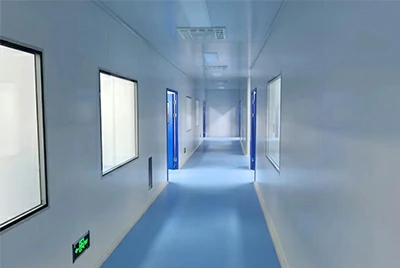

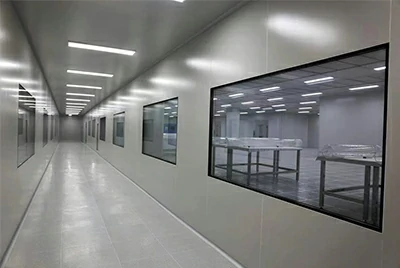

Полупроводниковое / электронное решение (ESD | ISO класс 5–7)

Сектор полупроводников требует как контроля частиц, так и статической защиты. Сохраняя организацию воздушного потока и эффективность обслуживания, система должна обеспечивать диссипативные поверхности, надёжное заземление, плотную нагрузку FFU и низкоэмиссиальные покрытия — подходящие для производственных и испытательных зон ISO класса 5–7.

Ключевые моменты

• ESD и заземление: профили с диссипативными поверхностями (10⁶–10⁹ Ω); Обеспечить наземные точки взлёта и испытания на дверных косяках, стенах и потолке, с эквипотенциальными сцеплениями и проводящими прокладками.
• Потолок и нагрузки: разместить модули 600×600 / 1200×600 / 2×4 фута для FFU/HEPA/освещения; используйте сетки с высокой нагрузкой/скрытые сети с зарезервированными сервисными проходами; Контролировать отклонение и раскачивание.
• Стены и герметизация: Промывочные полоски + непрерывные прокладки образуют непрерывную герметичную плоскость; рекомендую R-ковинг в критических зонах; Квадратные углы допустимы в общих зонах, если держать их заподлицо и с низким швом.
• Двери/окна и давление: зазор в двери ≤ 2 мм с регулируемым направляющим полом / нижним уплотнителем; промыть наблюдательное окно, чтобы уменьшить турбулентность и удержание пылевых ловушек.
• Интерфейсы возврата-воздуха (опционально): алюминиевые рамы и заподлиценные отделки для возврата слотов/решётки радиатора; Опциональные быстросъёмные оправки для чистки. Объём воздуха/оборудование с помощью HVAC; Мы поставляем интерфейсы заподподной герметизации для узлов стен, потолок и пола.
• Материалы и отделка: по умолчанию 6063 (варианты 6061/6060); Анодированный или низковольтовый порошок с покрытием для минимального выделения газов и лёгкой очистки; Крепежи из нержавеющей стали опционально.

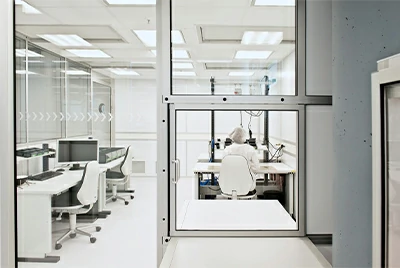

Решение для исследований / тестирования / преподавания лабораторий

Сосредоточена на гибкой переконфигурации, низкой чистке швов и соблюдении требований безопасности. Типичная чистота — ISO класс 7–8 (локальные критические зоны до 5–6). Модульные алюминиевые системы обеспечивают быстрое зонирование, перемещение и обслуживание, при этом сохраняя видимость стекла и доступ к оборудованию.

Ключевые моменты

• Гибкие перегородки: модульные стены + регулируемое руководство по полу позволяют быстро перепланировать помещение и скамейку; открытия дверей и наблюдательные окна; поддерживает стеклянные или алюминиевые соты/сэндвич-панели.
• Углы и отделка: Квадратные углы могут использоваться в общих зонах, если держать их заподлицо; Влажные/деконные зоны лучше предпочитают R coving + Cove Skirting, чтобы уменьшить теневые соединения и остатки.
• Двери и доступ: Нет/низкие пороги + нижняя герметизация; зазор двери ≤ 2 мм; Окна могут быть двойными/утеплёнными с противозатуманными опциями.
• Потолочные и оборудованные отсеки: настройте позиции 600×600 / 1200×600 / 2×4 фута для освещения/фильтров; Предпочитаю скрытые сети для удобства обслуживания и расширения.
• Отделка и долговечность: 6063 алюминий; Анодированный диаметром 10–15 мкм или покрытый порошком 60–80 мкм, совместим с распространёнными очистительными средствами; Проводите проверку образцов там, где ожидается контакт с специальными реагентами.
• Опциональное ESD: диссипативные поверхности 10⁶–10⁹ Ω с зарезервированными точками заземления для зон электроники, метрологии и тестирования.
• Поддержка доставки: Матрица + предварительное вырезание/предварительное просверление, с руководствами по установке и оформлению; образцы и OEM доступны.

Исходя из приоритетов соответствия и очистке каждой отрасли, мы комбинируем ковинг, двери/окна, потолки, стены и края пола, чтобы предложить решения с минимальными швами, заподлицо герметичными, модульными быстро сборочными решениями в рамках вашего графика и бюджета — предоставляя штампов, предварительно вырезанные/предварительно просверленные, валидацию образцов и отправку с руководствами по установке BOM + по установке. Мы поддерживаем OEM и глобальную поставку ваших проектов Алюминиевый профиль чистой комнаты.

Tailor Made

Поверхностные отделки

Мы предлагаем два основных решения для внешнего вида, а также опциональное ESD-лечение для чистых помещений — стремясь к низкому отпечатку пальцев, чистемости, стабильному цвету и долгосрочному контролю затрат.

Анодированный

Матовый металлический стиль, можно стирать, устойчив к выцветанию, меньше отпечатков пальцев. Идеально подходит для фармацевтических/медицинских, зон интенсивной терапии и рамок для наблюдения. Толщина и внешний вид пленки контролируются по ISO 7599 (типично 10–15 мкм, по запросу толще).

Порошковое покрытие

Чистые однотонные цвета для зонирования; влагостойкий и совместим с обычными моющими средствами; Доступны низкоглянцевые антиблики — подходящие для продуктов, напитков, косметики и общественных коридоров. Адгезия по ISO 2409 или ASTM D3359; глянец в соответствии с ISO 2813. Типичная плёнка 60–80 мкм (влажные участки 70–90 мкм по проектной спецификации; ΔE цветовой контроль по проекту).

ESD (опционально)

Для электроники/полупроводников или тестовых зон с диссипативными поверхностями и зарезервированными точками заземления. Сопротивление поверхности 10⁶–10⁹ Ω, протестировано по IEC 61340; Тестовые записи могут быть предоставлены при доставке в соответствии с планом участка.

Быстрый выбор

• Высокочастотная дезинфекция / металлический эффект → выбрать анодированный.
• Управление цветом / дружелюбие к влажным зонам→ выбирайте Порошковое покрытие.
• Контроль ESD → добавить ESD поверх выбранного покрытия.

Предоставление и обеспечение безопасности

Пробуйте детали / цветовые чипы для подтверждения (внешний вид, прикосновение, совместимость чистоты). Поддерживаются RAL / пользовательские цвета и управление проектом ΔE, включая инспекцию и пакетную документацию.

Поставщик алюминиевых профилей для чистых комнат

Система «Единое окно»

Организованные вокруг пяти систем — ковинг/плинту, стены/отделка, двери/смотровые окна, потолочные сетки и направляющие пола — мы предоставляем профили + фурнитуру в полном виде полных комплектов для готовой к установке, поддерживая производство OEM и контрактное производство и слаженное сотрудничество с генеральными подрядчиками и командами M&E.

Фабричный прямой, фокус на общую стоимость

Внутренние штампы и обработка, Match Existing Dies / build-to-print, унифицированные радиусы ковинга и интерфейсы для сокращения переработки и простоев — балансирование бюджета и графика.

Быстрая сборка и выборка

Предварительно вырезанные/предварительно просверленные детали, встроенное оборудование и валидация образцов; отправки включают руководства по установке BOM + для снижения пыли и труда на объекте, а также стабилизации сборки.

Отделки и покрытие ESD

Анодированная / порошковая покрытая (управление проектом ΔE), опциональная схема диссипативной системы ESD с точками заземления — готова для зон электроники, полупроводников и испытаний.

Соответствие требованиям и документация

Дизайн/документация соответствовала требованиям ISO 14644-4 и соответствующим требованиям; опциональные пакетные и инспекционные файлы (например, EN 10204 3.1) для аудитов и записей.

Глобальная доставка и техническая поддержка

Доступны образцы, обзор чертежей и техническая координация на месте. Упаковка/маркировка/отслеживаемость завершена; Морские, воздушные и железнодорожные перевозки поддерживаются по всему миру.

Вопросы и ответы

Что такое алюминиевый профиль в чистой комнате?

Система алюминиевых экструзий и аксессуаров для стен, потолков, дверей/оконных рам и узлов ковинг/плинтусов — характеризуется низкими швами, заподлицёнными, непористыми, легко чистящимися поверхностями, модульной быстрой установкой и удобным обслуживанием.

Чем он отличается от обычных промышленных алюминиевых профилей?

Профили чистых помещений отдают приоритет округлым углам и интерфейсам заподлицования, непрерывной герметизации с помощью панелей/прокладок, устойчивых к чистости поверхностям с контролируемым ΔE и конструкции узлов, соответствующих ISO 14644-4 — образуя полноценную систему с панелями и фурнитурой для чистых помещений.

Как выбрать радиус ковинга?

Обычно R25–R50. Для фармацевтики, пищевой промышленности или больницы предпочитайте R50 для трамваевного движения и уборки, удобной для аудита. Общие зоны могут использовать квадратные углы, если держать их заподлицо и низким швом и подбирать под метод очистки; Сохраняйте единый радиус в одной области.

Как выбрать отделку поверхности?

Выбирайте Анодированный для высокочастотной дезинфекции и металлического эффекта. Выбирайте Порошковое покрытие для цветового зонирования и стабильности влажных зон. Для электроники/полупроводников добавьте ESD (10⁶–10⁹ Ω) с точками заземления; Доступны тестовые записи и образцы.

Как обеспечивается герметичность и чистота дверей и окон?

Используйте дверные рамы/наблюдательные окна; днища дверей с регулируемым навесом или уплотнением низа; Дверной зазор ≤ 2 мм. Окна могут быть двойными/изолированными, запираться внутренними и внешними нажимными полосами для снижения уловивания пыли и конденсата.

Может ли потолок нести FFU / HEPA / освещение?

Да — модули с высокой нагрузкой/скрытые сетки с высотой 600×600 / 1200×600 / 2×4 фута с зарезервированными сервисными каналами могут нести FFU, HEPA-блоки и освещение. FFU/фильтры/объём воздуха поставляются специалистами по HVAC; Мы поставляем профили и интерфейсы для защитной отделки.

Совместим ли он с существующими панелями и профилями?

Да — поддерживаются функции Match Existing Codes и build-to-print. Мы выравниваем толщину панелей, ширину прорези, серию прокладок и размеры прозрачных отверстий, а также предоставляем предварительно вырезанные/предварительно просверленные детали и встроенное оборудование для снижения пыли и трудозатрат на объекте.

Какие стандарты и документы поддерживаются?

Размерные допуски обычно выравниваются с ASTM B221 / EN 755-2; анодирование может соответствовать стандарту ISO 7599. Проектирование и документация соответствуют стандартам ISO 14644-4, Приложению 1 к GMP ЕС (EU), стандарту FDA cGMP и ISO 13485, где это применимо. Можно предоставить BOM, инструкции по установке и пакетные файлы (например, EN 10204 3.1).

Вы поставляете полное оборудование (FFU, стекло, замки и т.д.)?

Мы сосредоточены на алюминиевых профилях и фитингах, а также на их интерфейсах заподлицования и монтажа. FFU/фильтры/заслонки поставляются специализированными поставщиками. Стекло и замки могут соответствовать брендам, указанным клиентом; Мы обеспечиваем совместимость профилей.

Сроки выполнения, образцы и MOQ?

Типичная частота сбора образцов — примерно за 2 недели, а массовое производство — за 2–4 недели, в зависимости от проекта. MOQ дружелюбен, поддерживаются небольшие пробные партии. Пакеты включают этикетки/струйные коды для управления объектами; Доступны морские, воздушные и железнодорожные перевозки.

Какая информация необходима для оформления заказа?

Пожалуйста, предоставьте чертежи/BOM, толщину и ширину панелей, серию прокладок, размеры прозрачных отверстий, класс чистоты, цвет отделки (RAL) и количество/партии. Вы можете загрузить чертежи для сопоставления, чтобы мы могли настроить соответствующую систему Алюминиевый профиль чистой комнаты.
