ER4043 (AlSi5) — это эвтектическая сварочная проволока из алюминиево-кремниевого сплава с содержанием кремния 4.5–6.0%, обеспечивающая отличную текучесть, минимальное разбрызгивание и высокую стойкость к образованию горячих трещин.
Она совместима со сплавами серий 1xxx, 3xxx, 6xxx и 5xxx с низким содержанием магния (например, 3003, 5052, 6061, 6063), что делает ее оптимальным выбором для сварки методами MIG/GMAW и TIG/GTAW.
Получить расчетТехнические характеристики и упаковка алюминиевой сварочной проволоки ER4043
| Наименование | Диапазон параметров |
| Диаметр (мм) | Проволока в катушках (MIG): 0.8 / 0.9 / 1.0 / 1.2 / 1.6 (0.6 и 2.0 мм под заказ) |
| Прутки (TIG): 1.6 / 2.4 / 3.2 | |
| Форма упаковки / Вес нетто | Катушка: S100 0.5 кг | S200 2 кг | S300 7 кг | S360 20 кг | Барабан 150 кг |
| Прутки: длина 1 м, 5–10 кг/коробка | |
| Допуск диаметра / Состояние | F; ISO 544 h9 ±0.02 мм |
| Процесс сварки | GMAW / MIG (проволока в катушках) |
| GTAW / TIG (прутки) | |
| Рекомендуемый защитный газ | 100% Ar или Ar + ≤30% He (для толстостенных деталей/субстратов с высокой теплопроводностью) |
| Стандарт исполнения / Марка | AWS A5.10 ER4043 (Св-АК5) ｜ AMS 4190 ｜ ISO 18273 S Al 4043 |
| Применимый основной металл | 3003 (АМц), 3004 (АМц1), 5052 (АМг2.5), 6061 (АД33), 6063 (АД31) и др. серии 1xxx, 3xxx, 6xxx и 5xxx с Mg ≤ 2.5 % |
| Минимальный заказ / Доставка | Минимальный заказ S100 0.5 кг или TIG 1 кг; Регулярные позиции отгружаются в течение 72 часов |
| Техническая поддержка | Бесплатная настройка параметров сварки, оценка образцов, отчеты COA/COC и документы ROHS; инженеры доступны онлайн 24 часа для консультаций |
Категории продукции сварочной проволоки ER4043

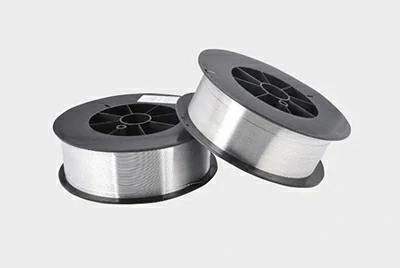

ER4043 MIG Проволока
Подходит для автоматической и ручной сварки MIG (GMAW), обладает хорошей текучестью и совместимостью с различными механизмами подачи проволоки.
Технические характеристики: Ø 0.8 / 0.9 / 1.0 / 1.2 / 1.6 мм
Упаковка: S100 0.5 кг | S200 2 кг | S300 7 кг | S360 20 кг | Барабан 150 кг

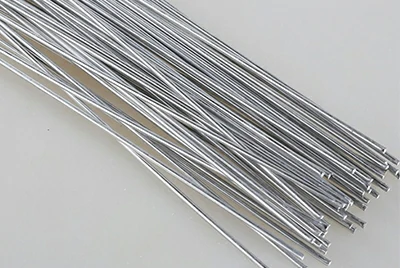

ER4043 TIG Пруток
Используется для прецизионной сварки GTAW/TIG, подходит для тонких листов и декоративных деталей. Прямые прутки удобны для ручной подачи проволоки и смены горелок.
Технические характеристики: Ø 1.6 / 2.4 / 3.2 мм
Длина: 1000 мм
Упаковка: 5 кг/коробка | 10 кг/коробка
ER4043 Порошковая проволока с металлическим сердечником
Для высокопроизводительной автоматической сварки MIG. Сочетание присадочного сплава и инертного сердечника обеспечивает высокую скорость наплавки и низкий уровень разбрызгивания.
Технические характеристики: Ø 1.2 / 1.6 мм
Упаковка: S300 7 кг | S360 20 кг
ER4043 Порошковая проволока с флюсом
Для ручной пайки и полуавтоматической пламенной сварки. Содержит флюс внутри, подходит для ремонта на месте или быстрого исправления без внешнего флюса.
Технические характеристики: Ø 1.6 / 2.0 мм
Упаковка: S200 2 кг | S300 7 кг

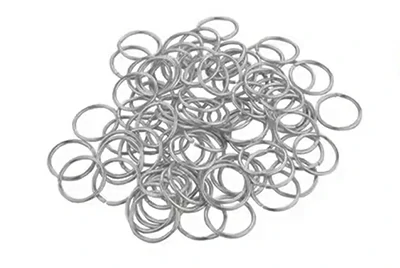

ER4043 Малые катушки / Кольцевая намотка
Удобны для использования с портативными сварочными аппаратами или ручными пистолетами push-pull, сокращая время простоя при смене катушек. Идеально для технического обслуживания.

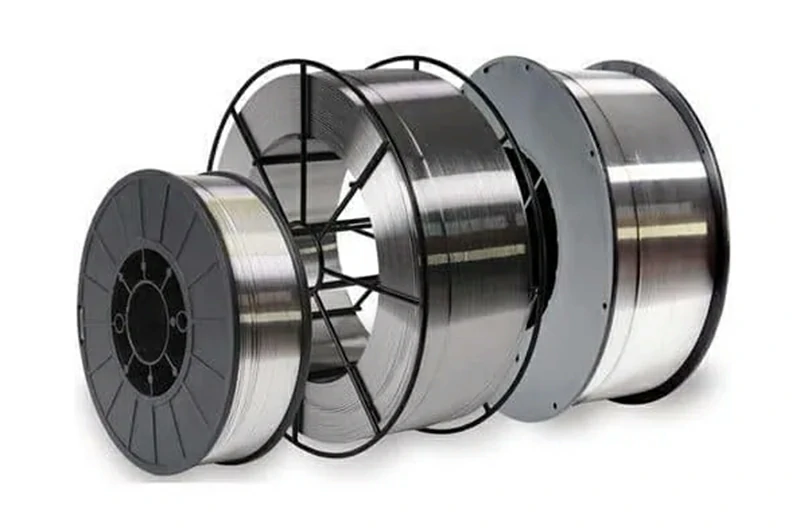

Особенности сварочной проволоки ER4043
Благодаря превосходному составу и технологическим преимуществам, ER4043 стала предпочтительным материалом для сварки алюминия во многих отраслях. Следующие пункты отражают технические характеристики и выгоды для вашего производства:
- Сбалансированное содержание кремния (4.5–6.0%): Улучшает смачиваемость сварочной ванны, делая шов гладким, и обеспечивает оптимальную температуру плавления для контроля ванны при вертикальной и потолочной сварке.
- Отличная трещиностойкость: Для материалов, чувствительных к горячим трещинам, таких как серия 6xxx (например, 6061 (АД33), 6063 (АД31)), риск растрескивания на 70% ниже, чем при использовании присадок серии 5xxx.
- Светло-серый шов, минимальная разница в цвете: После сварки и анодирования шов имеет светло-серый цвет, максимально совпадающий с основным металлом, что исключает необходимость во вторичном напылении.
- Низкое разбрызгивание, эстетичный шов: Стабильная дуга и минимальное образование брызг обеспечивают формирование качественного шва, не требующего последующей шлифовки.
- Экономичность и эффективность: Отсутствие легирующих элементов Mg/Cu снижает стоимость производства; соотношение цены и качества лучше, чем у аналогов, что помогает снизить общие затраты на сварочные материалы на 15–20%.
- Хорошая технологическая совместимость: Подходит для GMAW/MIG, GTAW/TIG и высокоскоростной импульсной сварки MIG (Ø1.2 мм достигает скорости наплавки 9–12 кг/ч).
- Хорошая коррозионная стойкость и теплопроводность: Шов устойчив к атмосферной коррозии и влаге; теплопроводность составляет около 130 Вт/(м·К), что подходит для теплообменников и радиаторов.
Области применения сварочной проволоки ER4043
Автомобилестроение и Кузова прицепов
Соединение и усиление внешних панелей кузова автомобиля
Сварка боковых стенок и панелей пола прицепов
Интерфейсы топливных баков и трубопроводов
Судовые панели и Сотовые фасадные панели
Перегородки и потолки кают на судах
Переборки и дверные рамы для судов
Соединение алюминиевых сотовых панелей для фасадных систем зданий
Рамы велосипедов и мотоциклов
Основная и поперечная балки рам велосипедов
Кронштейны и дуги безопасности мотоциклов
Соединения шасси электросамокатов

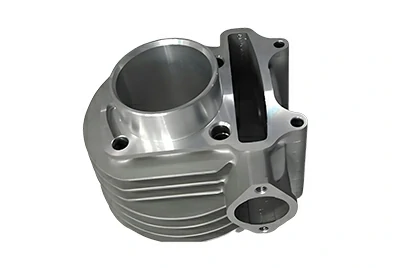

Ремонт литья
Заварка раковин в блоках двигателей автомобилей
Ремонт усадочных полостей в корпусах турбин и насосов
Восстановление локальных повреждений пресс-форм

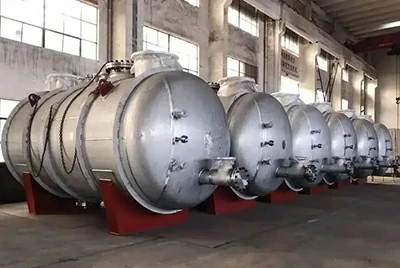

Сосуды под давлением и герметичная сварка
Стыки и фланцы гидравлических трубопроводов
Герметизация газовых баллонов высокого давления
Сварка криогенных резервуаров для хранения
Почему стоит выбрать Chalco?
Среди многих поставщиков проволока Chalco ER4043 помогает вашим проектам продвигаться эффективно и гарантирует качество благодаря четырем преимуществам:
- Сертифицированные производственные линии: Завод сертифицирован по системам ISO 9001 и IATF 16949, годовая мощность 8 000 тонн, полная прослеживаемость партий.
- Сверхвысокая точность и защита от влаги: Допуск диаметра строго контролируется в пределах ±0.02 мм. Перед отгрузкой продукция проходит вакуумную сушку и упаковывается в пакеты из алюминиевой фольги.
- Сверхбыстрая доставка: Популярные диаметры Ø 0.8–4.0 мм всегда в наличии. Минимальный заказ от 0.5 кг. Отгрузка со склада в течение 72 часов.
- Техническая поддержка «в одно окно»: 24-часовая поддержка инженеров, предоставление параметров сварки, тестовых пластин и отчетов COA/COC.
Нажмите кнопку «Получить образец», чтобы наша команда подготовила для вас индивидуальное решение ER4043.
Получить расчет
Техническая справка по проволоке ER4043
Химический состав проволоки ER4043 (Св-АК5)
| Элемент | ER4043 (%) |
| Si (Кремний) | 4.50 – 6.00 |
| Fe (Железо) | 0.80 макс |
| Cu (Медь) | 0.30 макс |
| Mn (Марганец) | 0.05 макс |
| Mg (Магний) | 0.05 макс |
| Zn (Цинк) | 0.10 макс |
| Ti (Титан) | 0.20 макс |
| Al (Алюминий) | Остальное |
| Прочие* | 0.15 всего макс |
Прочие* 0.15 всего макс
Положения при сварке проволокой ER4043
ER4043 поддерживает сварку во всех положениях (кроме специализированной вертикальной сварки сверху вниз в печах). Шесть основных положений показаны ниже:
2G Горизонтальное положение
Ось шва горизонтальна в вертикальной плоскости. Идеально для боковых соединений на плитах средней толщины.
4G Потолочное положение
Сварка снизу изделия, требуется точный контроль капель. Используется для потолочных панелей и обратных сторон конструкций.
3G Вертикальное положение «сверху вниз»
Горелка движется вниз вдоль стыка. Оптимально для тонких листов для увеличения скорости.
2F Горизонтальное угловое положение
Сварка угловых соединений между горизонтальной и вертикальной плитами.
1G Нижнее положение
Сварка на горизонтальной плоскости. Обеспечивает лучшее проплавление и ширину валика для длинных швов.
3F Вертикальное угловое положение «снизу вверх»
Заполнение вертикального углового стыка снизу вверх, обеспечивает надежное проплавление.
Совместимость ER4043 с основными материалами
Для обеспечения надежности шва Chalco ER4043 рекомендуется для следующих сплавов:
| Категория материала | Рекомендуемые марки | Не рекомендуется / с осторожностью |
| Серия 1xxx | 1060 (А0), 1100 (АД1) | — |
| Серия 3xxx | 3003 (АМц), 3004 (АМц1), 3005 (АМц0.5) | — |
| Серия 5xxx | 5052 (АМг2.5), 5005 (АМг1) (Mg ≤ 2.5 %) | 5083 (АМг6), 5456 (Mg > 3 %) |
| Серия 6xxx | 6061 (АД33), 6063 (АД31), 6082 (АД35) | 6005A, 6101 (толстые детали требуют подогрева) |
| Серия 7xxx | 7005 (1915) | 7075 (В95), 7050 и сплавы с высоким Zn/Cu |
| Литейные сплавы | A356 (АК7ч), 319 (АК5М2), 355, 214 | Отливки, склонные к горячим трещинам |
Механические свойства стыковых соединений TIG (GTAW) с ER4043
| ОСНОВНОЙ СПЛАВ | ПОСЛЕ СВАРКИ | ТЕРМООБРАБОТКА И СТАРЕНИЕ | |||||||
| СПЛАВ | UTS (KSI) | UYS (KSI) | EL (%) | UTS (KSI) | UYS (KSI) | EL (%) | UTS (KSI) | UYS (KSI) | EL (%) |
| 2014-T6 (АК4-1) | 70 | 60 | 13 | 34 | 28 | 4 | 50 | - | 2 |
| 6061-T4 (АД33) | 35 | 21 | 22 | 27 | 18 | 8 | 35 | - | 8 |
| 6061-T6 (АД33) | 45 | 40 | 12 | 27 | 18 | 8 | 44 | 40 | 5 |
| 6063-T4 (АД31) | 25 | 22 | 22 | 20 | 10 | 12 | 30 | - | 13 |
Технические параметры MIG/GMAW для ER4043
| Диаметр (мм) | Ток (A) | Напряжение (В) | Скорость подачи (м/мин) | Защитный газ | Расход газа (л/мин) | Скорость наплавки (кг/ч) |
| 0.8 | 60–170 | 13–24 | 3.8–8.9 | 100 % Ar | 9.5–11.8 | 1.8–3.6 |
| 0.9 | 70–180 | 15–26 | 5.1–10.2 | 100 % Ar | 9.5–11.8 | 2.3–4.1 |
| 1.0 | 90–290 | 15–26 | 6.4–11.4 | 100 % Ar | 9.5–11.8 | 2.7–5.4 |
| 1.2 | 140–260 | 20–29 | 7.6–12.7 | Ar + 25 % He | 11.8–14.2 | 4.1–6.8 |
| 1.6 | 190–350 | 25–30 | 8.9–14.0 | Ar + 25 % He | 11.8–14.2 | 5.4–9.1 |
Сравнение ER4047 vs ER4043 vs 4943 — выбор алюминиево-кремниевых присадок
| Сравнение | ER4047 (Св-АК12) | ER4043 (Св-АК5) | ER4943 |
| Элементы (wt %) | Si 11 – 13 | Si 4.5 – 6.0 | Si 6.3 – 7.0, Mg 0.45 – 0.9 |
| Солидус / ликвидус (°C) | 532 / 571 | 566 / 582 | 565 / 574 |
| Текучесть ванны | ★★★★☆ (макс) | ★★★☆ | ★★★☆ |
| Склонность к трещинам | ★☆☆☆ (мин) | ★★☆☆ | ★★☆☆ |
| Усадка шва | Минимальная | Средняя | Средняя |
| Цвет после анодирования | Темно-серый/черный | Светло-серый (лучшее совпадение) | Промежуточный |
| Прочность (6061-T6) | ~ 140 МПа | ~ 150 МПа | ~ 170 МПа |
| Прочность на срез | Максимальная | Высокая | Высокая |
| Старение со схемой 6xxx | Нет | Нет | Да (Mg + Si) |
| Электропроводность | ★★★☆ | ★★★☆ | ★★☆☆ |
| Преимущества | Мин. точка плавления | Универсальность | Высокая прочность шва |
| Типичное применение | Отличная текучесть | Выгодная цена | Замена 5356/4043 для снижения веса |
| Совместимость | Пайка, герметизация | Декоративные детали | Силовые конструкции из 6xxx |
- Если нужна герметичная пайка или тонкие теплообменники, выбирайте ER4047.
- Для общих конструкций и минимальной разницы в цвете выбирайте ER4043.
- Для высокопрочных деталей из 6xxx серии с последующей термообработкой рассмотрите ER4943 или ER5356.
Сомневаетесь? Сообщите нам марку материала и толщину, и инженеры Chalco предоставят рекомендации в течение 24 часов.
Получить расчетЧасто задаваемые вопросы (FAQ)
Я использовал ER5356 (Св-АМг5). Почему стоит перейти на ER4043?
У ER5356 выше содержание магния. Несмотря на прочность, у нее выше риск горячих трещин и усадка. ER4043 со сбалансированным 5% Si улучшает текучесть и дает светло-серый шов, что лучше для эстетики и герметичности.
После анодирования шов темнее металла. Как это минимизировать?
ER4043 сама по себе меньше склонна к потемнению. Для лучшего результата:
Выбирайте проволоку с нижним пределом Si (4.5%).
Анодируйте все изделие целиком после сварки.
Для угловых швов можно использовать 4043 для корня и 5356/4943 для облицовки.
На заводе высокая влажность. Как хранить проволоку?
ER4043 от Chalco упакована в вакуумные пакеты с десикантом. В закрытом виде хранится 12 месяцев. После вскрытия рекомендуем использовать в течение 30 дней. При превышении срока — прокалка (120 °C ≥ 2 ч).
Можно ли варить ER4043 сплавы 5xxx с Mg > 3% (например, 5083)?
Не рекомендуется. Образуются хрупкие фазы Mg2Si, что ведет к трещинам. Если необходимо: корень — ER5356, поверхность — ER4043, либо строгий контроль теплохоложения.
Прочность шва ниже основного металла. Нужна ли термообработка?
ER4043 — недеформируемый сплав, термообработка после сварки не обязательна. Для высокой прочности лучше использовать 4943 с последующим старением T6.
Нужна небольшая партия для теста. Каковы условия?
Chalco поддерживает образцы от 0.5 кг (S100) или 1 кг (TIG). Отгрузка в течение 72 часов с предоставлением всех отчетов о качестве.
