Наземная шина

Заземляющая шина — это ключевой защитный проводник, используемый в системах заземления и эквипотенциального соединения для центрального соединения заземляющих проводов и обеспечения стабильного пути для токов неисправности и утечки, обеспечивая безопасность персонала и оборудования.

Chalco предлагает медные и алюминиевые заземляющие шины с настраиваемыми размерами и расположением отверстий, а также опциональные поверхностные обработки, такие как голая медь или оловянное покрытие. Эти продукты широко применяются в распределительных и управляющих шкафах, коммуникационных помещениях и различных инженерных заземляющих системах, поддерживая как проектные, так и массовые потребности поставок.

Сценарии применения наземной шины Chalco

Заземление системы связи и дата-центров

Для централизованного заземления в комнатах связи и дата-центрах, поддерживающих системы TMGB/TGB.

Заземление распределительных и управляющих шкафов

Для заземления и защитных соединений внутри распределительных и управляющих шкафов.

Оборудование и строительство с равнозначным потенциалом заземления

Для защитного заземления и эквипотенциального соединения оборудования и металлических конструкций.

Материалы грунтовых шин и типичные конфигурации

Шины заземления Chalco изготавливаются из меди или алюминия и предназначены для применения силового заземления и эквипотенциального соединения. Они подходят для систем распределения электроэнергии, коммуникационных систем и проектных заземляющих установок, обеспечивая надёжные решения для заземляющих проводников для различных сценариев.

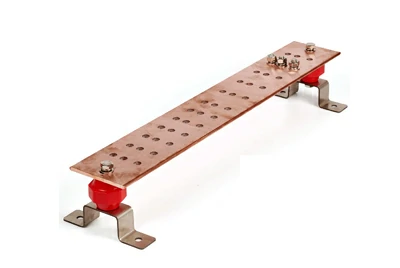

Медная земляная шина

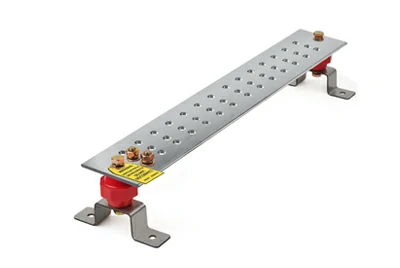

Алюминиевая грунтовая шина

Шины Chalco Ground поддерживают широко используемые ширины и толщины для инженерных задач. Длины можно настраивать под требования к установке, а положения и расстояния между отверстиями можно обрабатывать в зависимости от потребностей проводника заземления или клем. Доступны поверхностные обработки, такие как голая медная или оловянная пластина, подходящие для различных условий.

Ниже приведены примеры типичных размеров и конструкций заземляющих шин, используемых в энергетике и связи. Эти параметры предназначены только для справки и могут быть настраиваны в зависимости от требований проекта.

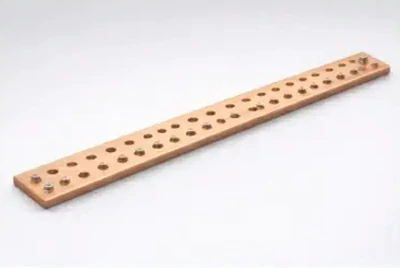

Широкая заземляющая шина — многоотверстие с высокой плотностью соединения

Ширина: ≈ 100 мм Длина: 600–800 мм

Положение лунок: Примерно 30–36 лунок.

Подходит для коммуникационных помещений, дата-центров и многоконтурных систем заземления, обеспечивая централизованное подключение заземляющих проводников.

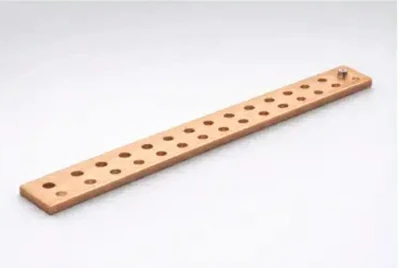

Среднеразмерная заземляющая шина — универсально применяется внутри корпусов

Ширина: ≈ 50–75 мм Длина: 400–600 мм

Положение лунок: Примерно 20–30 лунок.

Подходит для заземления в средних размерных распределительных и управляющих шкафах, с универсальной конструкцией для различных схем распределения питания.

Узкая заземляющая шина — для установок с ограниченным пространством

Ширина: ≈ 25–40 мм Длина: 300–500 мм

Положение лунок: Примерно 12–24 лунки.

Подходит для интерьеров шкафов или кронштейнных конструкций с ограниченным пространством. Дизайн отверстия с одним рядом прост и практичн.

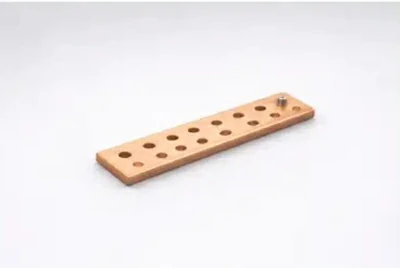

Короткая заземляющая сборка шины — быстрая интеграция проекта

Ширина: ≈ 50 мм Длина: 200–300 мм

Положение лунок: Примерно 8–16 лунок

Подходит для короткодействующего заземления между оборудованием и шкафами, служа заземляющими ветвями или точками соединения.

Помимо стандартных конфигураций, Chalco также может предоставлять индивидуальные заземляющие шины в соответствии со схемой заземления проекта, поддерживая нестандартные конструкции по размеру, длине и расположению отверстий, подходящие для промышленных и строительных систем с равным потенциалом заземления.

Комплект баров и аксессуары для электрических заземляющих систем

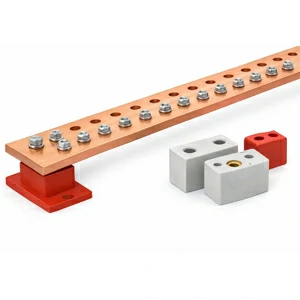

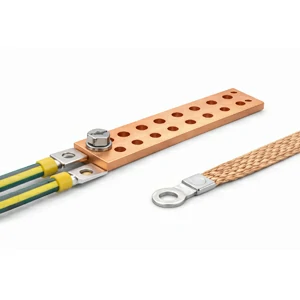

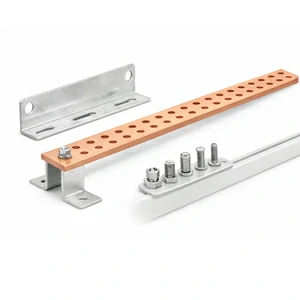

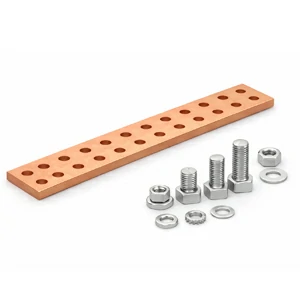

В энергетической и коммуникационной инженерии заземлённые шины обычно требуют вспомогательных компонентов для установки и подключения. В зависимости от структуры проекта и условий установки, распространённые аксессуары для заземляющих шин включают:

Конкретный выбор и комбинация вспомогательных продуктов необходимо подтвердить на основе фактической схемы заземления, условий установки и требований проекта. Для получения информации о решениях по подборе шин заземления, подходящих для вашего проекта, пожалуйста, свяжитесь с отделом продаж Chalco.

Производственные и индивидуальные возможности

Chalco предлагает возможности кастомизации — от изготовления шин до специфических конфигураций для проектов — чтобы удовлетворить общие требования к конфигурации шин в инженерных проектах. Она поддерживает производство заземляющих шин разных размеров, расположений отверстий и методов установки для удовлетворения практических потребностей систем электроснабжения и коммуникации.

Возможность обработки шин заземления

• Поддержка фиксированной резки и настройки длины заземляющих шин
• Бурение может проводиться в соответствии с требованиями заземляющего провода или клеммы.
• Апертура, расстояние и расположение отверстий могут быть настроены в соответствии с требованиями проекта.

Конфигурация заземляющих шин, ориентированных на терминалы и соединения

• Поддерживает изготовление и настройку заземляющих шин терминального типа.
• Подходит для применения шин заземления в распределительных шкафах, шкафах управления и оборудовании.
• Расположение отверстия можно корректировать в зависимости от количества проводов и площади установки.

Поддержка конфигурации заземляющей шины, ориентированной на установку

• Поддерживает изготовление и структурную адаптацию заземляющих шин в проектных конфигурациях комплектов.
• Положения и размеры отверстий шины можно настраивать в зависимости от шкафа или способа установки.
• Для удовлетворения общих требований по установке системы заземления проекта.

Обработка поверхности и конструктивная поддержка

• Распространённые поверхностные обработки, такие как обшивка голой меди или оловянной пластиной.
• Адаптируем к различным условиям окружающей среды и долгосрочным требованиям к эксплуатации.
• Структурная форма и способ установки могут быть корректированы в соответствии с требованиями проекта.

Chalco — Поддержка электроэнергетической системы

Chalco предоставляет возможности поддержки электропроводников для энергетических и коммуникационных проектов, включая распределение, подключение и заземление. Для удовлетворения общих структурных, монтажных и прикладных требований различных энергетических систем Chalco может совместно настраивать различные проводники для удовлетворения конкретных потребностей проектных приложений.

В энергетических проектах различные проводники обычно используются в комбинации в зависимости от архитектуры системы. Chalco может обеспечить и поддерживать комплексную конфигурацию шин, заземляющих проводников и проводов, чтобы помочь клиентам создавать более комплексные и более согласованные решения для энергосистем.

Обзор портфолио электрических проводников

В энергетических системах Chalco поддерживает проектные конфигурации следующих портфелей проводниковых продуктов:

Система шин / фазовой шины

Используется для передачи и распределения электрической энергии, будучи основным проводником тока в энергосистеме, широко применяется в системах распределения электроэнергии и в оборудовании внутри электроснабжения.

Системы нейтральных шин

Он используется для формирования стабильной рабочей цепи и работает в координации с фазовой шиной, обеспечивая нормальную работу энергосистемы и баланс нагрузки.

Наземные шинные системы

Используется для заземления и эквипотенциального соединения в энергосистемах с целью повышения безопасности оборудования и персонала.

Шина терминала

Используется для централизованной проводки и управления многоконтурными проводниками, подходит для заземления шкафов и оборудования.

Электрический проводник / провод

Используется для соединения и связи между устройствами, адаптируется к сценариям управления, заземления и вспомогательных соединений.

Электрические кабели

Используется для передачи электроэнергии и подключения проводов между шинными системами и терминальным оборудованием.

Часто задаваемые вопросы — Часто задаваемые вопросы о наземной шине

Вопрос 1: В чём разница между заземлённой шиной и фазовой шиной/нейтральной шиной?

Шины заземления в основном используются для заземления и эквипотенциалного соединения в энергосистемах, обеспечивая безопасную пропускание токов неисправности и токов утечки; фазовые шины используются для передачи и распределения энергии и являются основными проводниками тока; Нейтральные шины образуют рабочую цепь и работают совместно с фазовыми шинами. Эти три типа имеют явные различия в функциональном положении и системных ролях.

Вопрос 2: Должна ли заземляющая шина быть сделана из меди или алюминия?

Медные заземляющие шины обладают отличной проводимостью и долгосрочной стабильностью и широко применяются в помещениях для коммуникационного оборудования, дата-центрах и внутренних заземляющих системах. Алюминиевые заземляющие шины имеют преимущества в контроле веса и стоимости, и подходят для некоторых промышленных проектов или крупномасштабных систем заземления. Конкретный выбор обычно должен быть подтверждён в сочетании с условиями проекта и схемой заземления.

Вопрос 3: Можно ли настроить размер и положение отверстий заземляющей шины?

Да.

Помимо стандартной инженерной эталонной конфигурации, длина, ширина, толщина, количество отверстий, расстояния между отверстиями и расположение шины заземления могут быть настраиваны в соответствии с схемой заземления проекта для адаптации к различным конструкциям шкафов и требованиям к установке.

Вопрос 4: Комплектируется ли наземная шина в комплекте?

В инженерных приложениях термин «Ground Bus Bar Kit» обычно используется для описания общей концепции заземляющих шин и их конфигурации установки. Конкретный комплект, необходимый для конкретного проекта, должен быть подтвержден в соответствии со схемой заземления и условиями участка. Рекомендуется координировать действия с бизнес-персоналом на этапе коммуникации проекта.

Инженерное сотрудничество и техническая поддержка

В практических проектах по питанию и связи выбор и конфигурация заземляющих шин обычно должны быть подтверждены совместно с общей схемой заземления. В зависимости от требований проекта Chalco может оказать техническую поддержку по выбору размера шины заземления, планировке отверстия и методам установки, помогая сотрудникам проекта более эффективно подтверждать решение.

Для различных структур систем и установочных сред Chalco может работать с проектными командами для обсуждения конфигурации заземляющих шин с целью адаптации к реальным потребностям систем распределения электроэнергии, коммуникационных систем и проектных приложений заземления.

Если вы сейчас работаете над проектом в области электропитания или связи, пожалуйста, не стесняйтесь связаться с командой Chalco для обсуждения решений для применения наземных шин, технических деталей и сотрудничества в проекте.
