Вентиляционный экран с сотами — это металлический компонент, который одновременно соответствует требованиям вентиляции и рассеивания тепла, а также ослабления EMI/RFI. Он состоит из регулярных сотовидных каналов и снижает электромагнитную утечку, сохраняя при этом воздушный поток через волновод. Он широко применяется в промышленном оборудовании, коммуникационных устройствах и различных корпусах EMC.
Основываясь на этом, Chalco использует комбинацию алюминиевых сотов и различных каркасных конструкций, что позволяет обеспечить гибкий баланс между производительностью воздушного потока и характеристиками экранирования благодаря различным конфигурациям отверстия, толщины и материалов, адаптируясь к многоуровневым инженерным требованиям — от стандартных вентиляционных отверстий до требовательных защитных сред.
Структура вентиляционного продукта Chalco Honeycomb

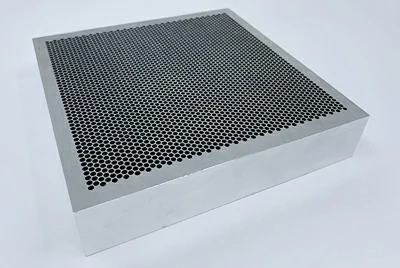

Вентиляционные экраны Chalco в форме соты состоят из алюминиевого сотовидного сердечника и алюминиевого каркаса. Комбинируя различные размеры, толщины и методы обработки пор, можно достичь стабильной и контролируемой инженерной работы с точки зрения эффективности вентиляции, эффективности экранирования и методов установки. Стандартная продукция изготавливается из лёгких алюминиевых сплава, подходящих для большинства промышленных и ЭМС-сценариев; Специальные сплавы или специальные конструкции могут быть настраиваны в соответствии с требованиями проекта.
Структура сердечника с сотами
Структура границ
Обработка поверхности
Размеры и стили алюминиевых сотов Chalco
Ядро сотовой структуры состоит из формованных и электрически соединённых сотообразных ячеек, что обеспечивает лёгкую, но прочную структуру, обеспечивающую стабильное затухание EMI/RFI, одновременно обеспечивая поток воздуха. Стандартным материалом является алюминиевая соты, но в зависимости от применения могут быть выбраны материалы с более высоким экранированием или долговечностью.
| Диапазон спецификаций ядра сотовой ядра | |
| Апертура (размер ячейки) | 1, 6 мм / 3, 2 мм / 4, 8 мм / 6, 4 мм |
| Толщина | 6 мм – 100 мм (доступны более крупные) |
| Материал | По запросу доступны алюминиевые соты, нержавеющая сталь, латунь и другие соты из 5052/3003. Пожалуйста, свяжитесь с нашим отделом продаж по вопросам. |
| Метод производства | Сварные соты без клея, соты с антипиренной пленкой (опционально) |
| Подробные параметры | Перейти к разделу [Параметры] |
Прямые ячейки
1, 6 мм (1/16") маленькая диафрагма
Стандартная диафрагма 3, 2 мм (1/8")
Диафрагма 6, 4 мм (1/4")
Толщина ядра клетки: 6 мм – 25 мм
Индивидуальные диафрагмы и толщины доступны по запросу.
Наклонная ячейка (наклонная структура: 30°/45°/ 60°)
3, 2 мм ячейка × толщиной 6, 35 мм × 30°
Ячейка толщиной 3, 2 мм × толщиной 6, 35 мм × 45°
3, 2 мм ячейка × толщиной 6, 35 мм × 60°
* Используется для ограничения линии видимости, усиления эффектов волновода или для определённых эстетических структур.
Помимо стандартных прямоотверстинных сотообразных сердечников, мы также предлагаем более высокоуровневые конструктивные варианты для удовлетворения специфических экранов, визуальных препятствий или адаптивности к окружающей среде; Связанные индивидуальные решения должны оцениваться с учетом требований проекта, пожалуйста, свяжитесь с нашим отделом продаж для подтверждения целесообразности.
-

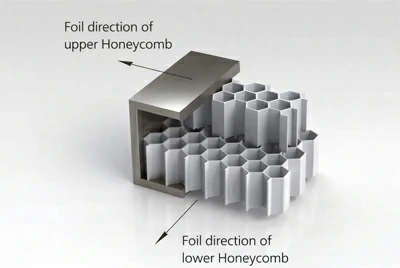

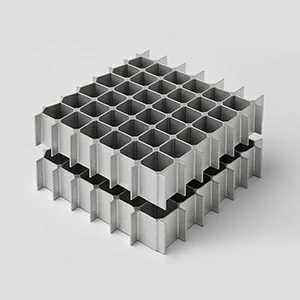

Двухслойная сота
Двухслойное вращение и укладка соты значительно улучшает характеристики затухания EMI/RFI, что делает их подходящими для систем с более высоким уровнем экранирования.
-

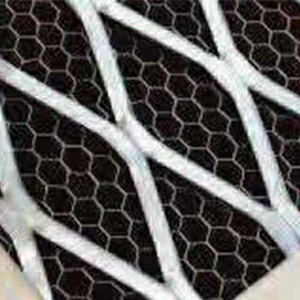

Расширенный алюминиевый стиль
Металлическая сетчатая конструкция, образованная растяжением алюминиевых пластин, обладает большей защитной способностью, но воздушный поток относительно уменьшён.
-
Плетёные / сетчатые вентиляционные отверстия
Он использует сетчатую конструкцию, сотканную из металлических проводов, обеспечивающую защиту в определённых частотных диапазонах при сохранении лучшей вентиляции.
-

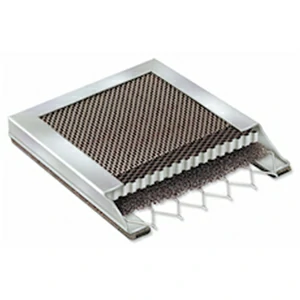

Соты + композитный фильтр
Сотовые сердечники могут быть покрыты пылестойкой сеткой, водонепроницаемыми мембранами или фильтрующими слоями для вентиляции и экранирования в наружных или запылённых условиях.
Дизайн вентиляционной решетки из сотообразной формы
Каркас используется для крепления сотового сердечника и надёжного соединения с корпусом оборудования, что делает его ключевым элементом общей конструкции вентиляционной панели с сотами. Chalco предлагает два основных типа производственных решений: рамы с экструдированным профилем и формованные рамы, удовлетворяющие различные проектные задачи — от стандартных до сложных конструкций — в зависимости от способа установки, требований к прочности и формы.

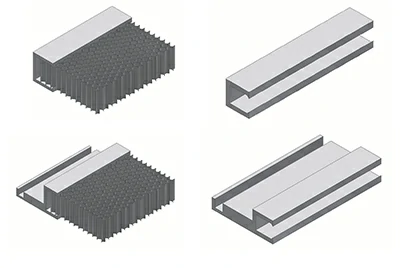

Экструдированные рамки
Подходит для стандартной вентиляционной панели с сотами, он отличается лёгкой конструкцией, стабильными размерами и позволяет быстро интегрировать их за счёт выбора различных профилей по толщине соты.
Материал:Алюминиевый сплав 6063-T1 / T4 / T6 (ASTM B221)
Профили:C-канал, U-канал, экструзии в стиле кресла

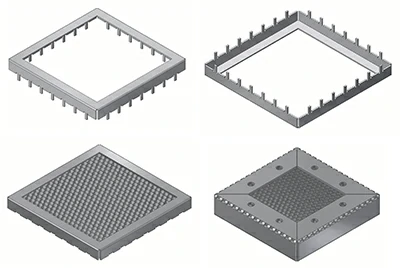

Сформированные рамки
Для вентиляционных панелей, используемых в крупных, неправильных по форме применениях или тех, что требуют дополнительной прочности, разнообразные конструкции можно создавать с помощью таких процессов, как изгиб, штамповы и сварка.
Материал: 5052-H32 алюминий (AMS-QQ-A-250/8)
Кадры:Согнутые, штампованные / сварные рамы
Система каркаса Chalco предлагает гибкие варианты конфигурации для различных интерфейсов оборудования, значительно повышая устойчивость сборки, герметизацию и совместимость вентиляционных панелей с сотами для различных задач — от стандартных до требовательных проектов. Все рамы могут быть изготовлены на заказ по размеру, толщине, форме и способу установки; Возможность создания специальных конструкций может быть подтверждена нашими инженерами.
-

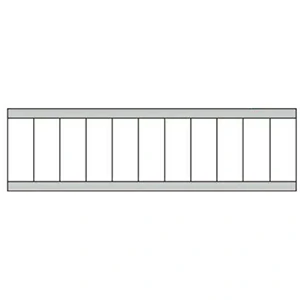

Прямая рама
Используется для стандартных прямоугольных проёмов, это самая распространённая и универсальная форма бордюра.
-

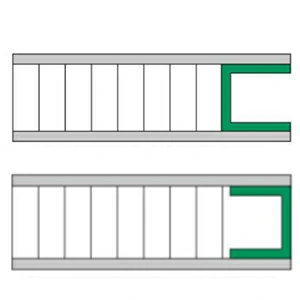

U-образная рама с вырезом
Подходит для конструкций, требующих избегания внутренних компонентов или боковой сборки.
-

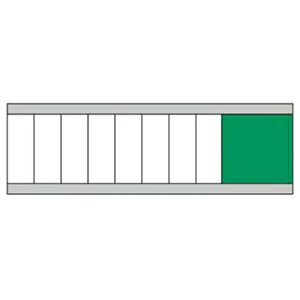

Фланцовый каркас
Обеспечивает дополнительные зажимные поверхности или болтовые крепления для улучшения фиксации и герметизации.
-

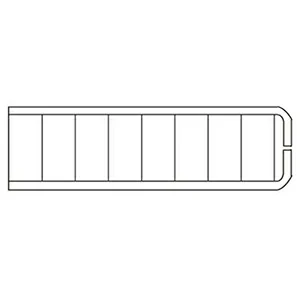

Рама с закруглённым углом
Используется для снижения структурных помех, улучшения непрерывности внешнего вида или выполнения требований безопасности оборудования.
Поверхностные отделки Chalco Honeycomb Vent Product
Для адаптации к различным условиям применения, требованиям к проводимости и коррозионной устойчивости, вентиляционные панели Chalco с сотами предлагают различные виды обработки поверхностей для повышения эффективности продукции с точки зрения электромагнитного экранирования, надёжности конструкции и срока службы.
Хим-плёнка (стандартная): Обеспечивать базовую защиту от коррозии и электротехнику, подходящую для стандартных условий в большинстве промышленных и электронных устройств.
Оловянная броня: Улучшает характеристики экранирования от EMI/RFI при низкочастотных частотах и повышает проводимость в точке контакта с корпусом, что делает его подходящим для систем с высокими требованиями к сопротивлению контактов.
Никелированное покрытие: Повышают устойчивость к поверхностной коррозии и значительно повышают межповерхностную проводимость, делая его подходящим для высокой влажности, высокой коррозии или сценариев, требующих более высокой структурной устойчивости.
Для таких применений, как обработка почернения (для удовлетворения матовых визуальных требований), покрытие из нержавеющей стали и другие специальные решения для гальваника, мы можем настраивать и разрабатывать решения в соответствии с условиями проекта и требованиями интерфейса. Пожалуйста, свяжитесь с нашей инженерной командой для оценки технико-экономического обоснования.

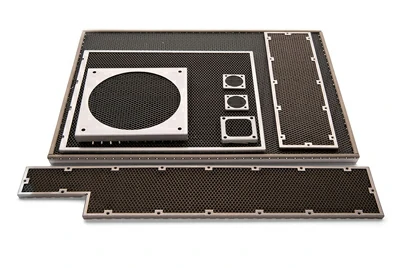

Руководство по применению и выбору вентиляции Chalco Honeycomb
Сотовые вентиляционные панели широко используются в различных областях, таких как оборудование связи, энергосистемы, медицинская электроника и экранированные помещения. Требования к потоку воздуха, уровням экранирования и структурной совместимостью значительно различаются в зависимости от отрасли. Используя свой долгосрочный опыт в проектах в различных отраслях, Chalco разработала зрелые стратегии конфигурации приложений и может предложить более подходящие комбинации спецификаций ячеек ячеек, структур каркасов и обработки поверхностей на основе типичных сценариев.

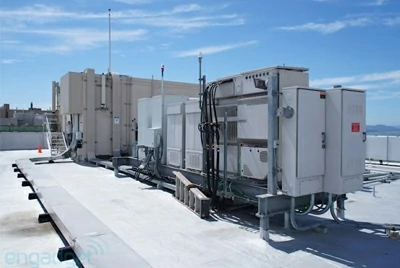

Оборудование связи и электроника (высокочастотные EMI-приложения)
Типичное оборудование: базовые станции, 5G-шлюзы, коммутаторы, маршрутизаторы.
Требования: экранирование высокой частоты + умеренный воздушный поток.
Рекомендуемый выбор: алюминиевые соты 3, 2 мм (стандартные) или 1, 6 мм с малым отверстием; Достаточно однослойной структуры. Химическая пленка или никелированное покрытие (если требуется коррозионная устойчивость)

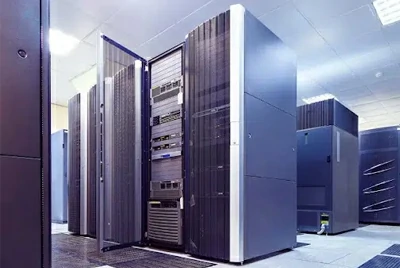

Управление электроэнергией / промышленным управлением
Типичное оборудование: силовые модули, ИБП, преобразователи частот.
Требования: приоритет рассеивания тепла + экранирование от низкой и средней частоты.
Рекомендуемый выбор: 6, 4 мм с большим отверстием (высокий воздушный поток); Утолщённая структура (>12 мм) улучшает затухание; Оловянное покрытие (улучшает работу низкочастотных частот)

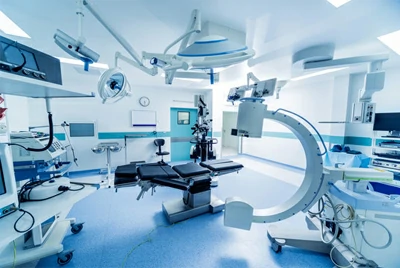

Медицинские / визуализационные системы
Требования:Устойчивость к коррозии + стабильное электромагнитное защитное покрытие.
Рекомендуемый выбор: алюминиевые соты диаметром 3, 2 мм; Обработка поверхности никелированной; Рама с округлым углом (для дополнительной безопасности)

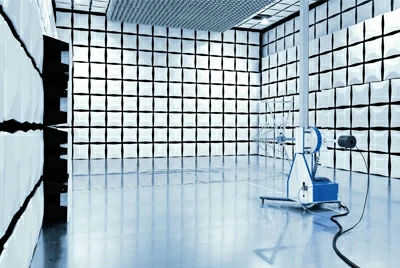

Экранированные помещения и лаборатории EMC
Требования:Двойное экранирование в поле H + поле E, требуется высокая ослабление.
Рекомендуемый выбор:Стальные или оловянные соты; Двойной слой (кросс-ячейка); Конструкция фланцевой рамы обеспечивает герметичность

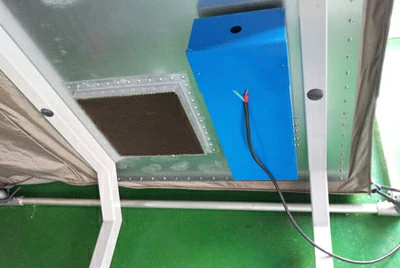

Внешние и суровые условия
Требования:Фильтрация + Экранирование + Поток воздуха
Рекомендуемый выбор:Структура композита из соты + фильтр; Водонепроницаемая мембрана/пылепробивающая сетка наложена; Никелевое покрытие (уличное коррозионное покрытие)
Для оборудования со специальными требованиями к рассеиванию тепла или охране окружающей среды мы также можем оценить и предоставить расширенные конструкции, такие как тип интерфейса вентилятора и тип сочетания пылевых фильтров, в соответствии с требованиями проекта. Конкретная осуществимость подлежит подтверждению инженерным проектом.
Технические характеристики вентиляционной панели Chalco Honeycomb
Эффективность экранирования алюминиевыми сотами (размер пор 3, 2 мм, толщина 12, 7 мм)
| Частота | Латеральное затухание | Продольная ослабление |
| 100 МГц | 95 дБ | 90 дБ |
| 500 МГц | 85 дБ | 85 дБ |
| 1 ГГц | 80 дБ | 85 дБ |
| 5 ГГц | 80 дБ | 85 дБ |
| 10 ГГц | 80 дБ | 85 дБ |
Типичные характеристики воздушного потока сотовой связи (эталонные значения)
| Толщина соты | Апертура (размер ячейки) | Падение давления (@1 м/с) | Скорость воздушного потока |
| 6, 4 мм | 4, 8 мм | 18–25 Па. | высокий |
| 12, 7 мм | 3, 2 мм | 35–55 Pa | середина |
| 25, 4 мм | 3, 2 мм | 70–110 Pa | Низкий |
| Примечание: чем больше толщина и меньше апертура, тем выше эффективность экранирования, но тем меньше объём вентиляции. | |||
Механические свойства структур соты (типичные значения)
| Проект | Типичное значение | Иллюстрировать |
| Прочность на сжатие | 1, 0–1, 8 МПа | Связано с толщиной и состоянием сплава |
| Прочность на сдвиг | 0, 6–1, 2 МПа | Стабильная несущая способность после комбинирования с рамой |
| Плотность | 48–80 кг/м³ | Лёгкая конструкция, подходящая для конструкции по снижению веса |
| Примечание: Конкретные параметры варьируются в зависимости от технических характеристик и метода производства сотовой сердечницы. | ||
Экологическая устойчивость
| Испытательный проект | Типичные проявления |
| Тест соляным распылением (48–96 ч) | На поверхности нет явной коррозии |
| Циклы температуры и влажности (85°C / 85% относительной влажности) | Стабильная структура, без слоёв |
| Тепловой шок (-40°C ↔ 85°C) | Держите её ровной и без трещин. |
| Долгосрочная устойчивость проводимости | Высокий уровень удержания затухания ЭМИ |
| Примечание: обработка хим-пленкой, оловянное покрытие, никелевое покрытие и другие виды обработки могут дополнительно повысить устойчивость к окружающей среде. | |
Почему выбирают Chalco Honeycomb Vent
Широко используемые материальные системы в инженерии с надёжными конструкциями
Используя алюминиевую соты 3003/5052 и экструдированную алюминиевую раму 6063 (ASTM B221), он доступен с размерами апертуры 1, 6 / 3, 2 / 6, 4 мм и толщиной 6–25 мм для удовлетворения требований к открытию большинства оборудования.
Многопроцессная обработка поверхности повышает устойчивость к электромагнитным потокам и коррозии
Опциональные методы обработки включают MIL-DTL-5541 (хим-плёнка), электробесэлектроникелированное покрытие и оловянное покрытие, которые широко используются в промышленности для повышения контактной проводимости и адаптации к окружающей среде.
Сильные возможности кастомизации для соответствия различным структурам оборудования
Он поддерживает сотовидные структуры, такие как двухслойные, угловые, растянутые сетки и фильтрующий композит; Рама может быть изготовлена из экструдированных профилей, изогнутых, сварных и неправильных конструкций для адаптации к различным шкафам и интерфейсам панелей.
Стабильная производственная способность и согласованность размеров
Размерные допуски соты и каркаса регулируются в пределах ±0, 2–0, 3 мм, производственный процесс прослеживаем, а также поддерживается непрерывная поставка образцов в партии.
Свяжитесь с Chalco для получения образцов проектов и индивидуальных решений. Мы предоставим наиболее подходящую комбинацию конфигураций с учётом ваших потребностей.
