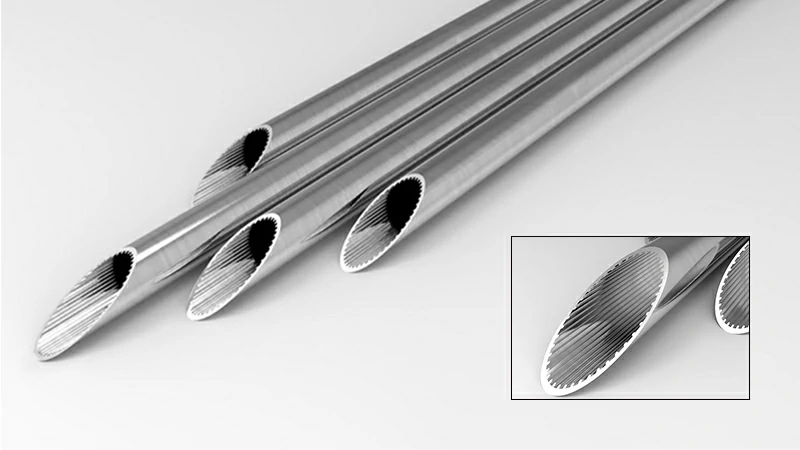

Внутренняя канавчатая трубка

Также известная как внутренняя зубчатая трубка, алюминиевая внутренняя канавчатая труба имеет прямые или спиральные канавки на внутренней стенке для улучшения теплопередачи. Он широко используется в кондиционерах, тепловых насосах, холодильниках и автомобильных системах охлаждения.

По сравнению с гладкими трубами, трубы с внутренними канавками обеспечивают более высокую теплообменную эффективность и позволяют создавать более компактные конструкции систем. Как лёгкая альтернатива меди, алюминий предлагает более низкую стоимость, более простую обработку, хорошую прочность, сварку и устойчивость к коррозии — что делает его идеальным выбором для современных систем охлаждения и тепла.

Chalco специализируется на решениях для теплопередачи алюминия, предоставляя полный спектр услуг — от состава сплава, проектирования канавок до цинковых покрытий и антикоррозийных процедур, помогая клиентам создавать эффективные и устойчивые тепловые системы.

Типы алюминиевых труб с внутренними канавками

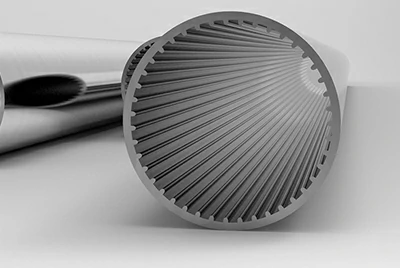

Трубки с прямыми канавками

Имеют регулярные внутренние канавки с высокой эффективностью обработки. Подходит для конденсаторов и испарителей с высокой плотностью ребра. Они обеспечивают хорошую формуемость, стабильную теплопередачу и экономичность.

Свяжитесь с нами сейчас

Трубки с спиральными канавками

Спиральные канавки создают более сильную турбулентность жидкости, значительно повышая внутренний коэффициент теплопередачи. Обычно они обеспечивают на 1, 5–2× более высокую производительность, чем гладкие трубки, и идеально подходят для энергосбережения тепловых насосов и компактных конденсаторов.

Свяжитесь с нами сейчас

Конструкции канавок также можно настраивать в зависимости от типа хладагента и условий применения для повышения эффективности системы и снижения расхода хладагента.

Технические характеристики трубки с внутренними канавками

Для влажных или высококоррозийных сред Chalco предлагает решения для покрытия цинком, которые значительно повышают устойчивость к коррозии и продлевают срок службы в условиях морского или промышленного соляного распыления.

Преимущества алюминиевых труб с внутренними канавками

Алюминиевая внутренняя канавчатая труба обеспечивает как конструктивную, так и производственную эффективность, а также материальные преимущества, которые делают её идеальной для современных высокоэффективных систем теплообмена:

• Высокая эффективность теплопередачи: Точные канавки (высота зубов 0, 05–0, 33 мм) на внутренней стенке увеличивают площадь поверхности и турбулентность жидкости, обеспечивая значительно лучшие тепловые характеристики по сравнению с гладкими трубками.
• Легкость и энергосберегание: алюминий весит около трети меди, что снижает вес системы — идеально подходит для электромобилей, бытовой техники и компрессоров кондиционера.
• Низкая стоимость: алюминий предлагает на 40–60% дешевле по сравнению с медью благодаря более дешёвому сырью и более простой обработке.
• Отличная формомодельность: Высокая пластичность позволяет расширять, изгибать, пробивать и делать точную резку, поддерживая автоматизированную сборку.
• Сильная коррозионная устойчивость: С природным оксидным слоем и анодирующей или цинковой покрытием, алюминий хорошо работает во влажных, соляных и мягких химических условиях.
• Высокая точность и качество поверхности: Продвинутая холодная обработка и отделка обеспечивают стабильность канавки, чистые поверхности и хорошую сварку.
• Экологичная и перерабатываемая продукция: Алюминий полностью подлежит переработке, что соответствует политике устойчивого развития и зелёной цепочки поставок.

По сравнению с медью, алюминиевые внутренние канавчатые трубы не только повышают эффективность системы, но и предлагают более экономичное, лёгкое и масштабируемое решение.

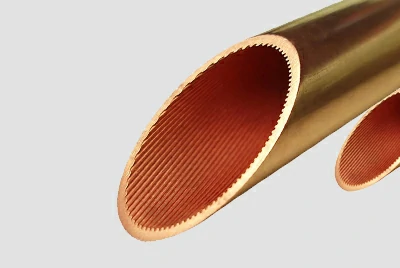

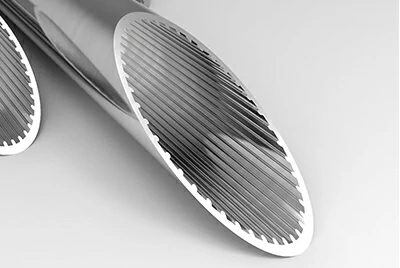

Алюминиевые и медные внутренние канавки

Хотя медные трубки по-прежнему используются в экстремальных условиях, алюминиевые внутренние канавки стали основным выбором для большинства систем теплопередачи благодаря их сбалансированной производительности, экономичности и лёгкому преимуществу.

Типичные применения алюминиевых труб с внутренней канавкой

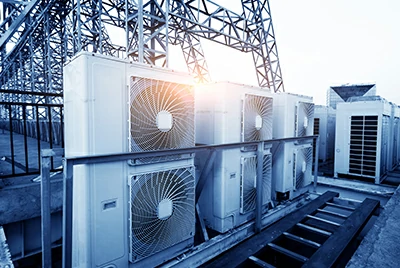

Системы HVAC

Алюминиевые внутренние канавчатые трубы широко используются в кондиционерах и тепловых насосах. Их лёгкий вес снижает нагрузку на оборудование и объём хладагента. Канавчатая конструкция также повышает энергоэффективность, предлагая экономичную альтернативу медным трубкам.

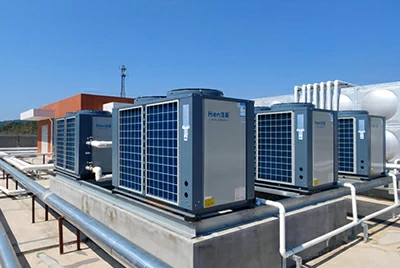

Бытовая техника и тепловые насосы

Используемые в теплонасосных водонагревателях, холодильниках и морозильниках, алюминиевые трубы с канавками подходят к компактным конструкциям благодаря своему малому диаметру и высокой формоспособности. Они поддерживают анодирование и нанесение цинкового покрытия для влажных и коррозийных сред.

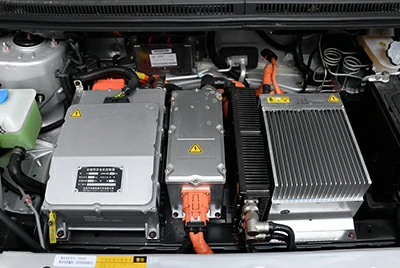

Тепловые системы новых энергетических транспортных средств

Алюминиевые внутренние канавочные трубы идеально подходят для охлаждения аккумуляторов, моторов и кондиционеров автомобилей. Они обладают лёгкой конструкцией, эффективной теплопередачей и поддерживают индивидуальную сварку и форму, что делает их идеальными для термоуправления электромобилями.

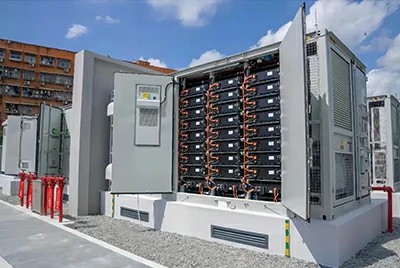

Промышленное охлаждение и накопление энергии

Используемые в конденсаторах и охлаждающих модулях, алюминиевые трубки обеспечивают стабильную теплопроводимость и устойчивость к коррозии. Опциональные канавки с цинковым покрытием обеспечивают долгосрочную работу в условиях высокой влажности и соляного распыления.

Алюминиевые решения от Chalco для термического управления

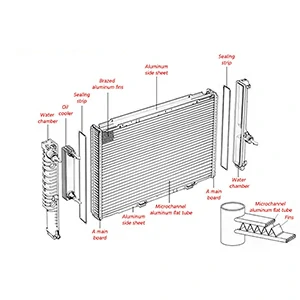

Решения для теплопередачи алюминия

Chalco предлагает материалы для облицовки для пайки, трубки HFW, трубки с коллектором и штамповающие детали с единой цепочкой поставок от литья до сборки, предоставляя решения в области конструкции, облицовки и проектирования процессов.

Свяжитесь с нами сейчас

Микроканальные алюминиевые трубки

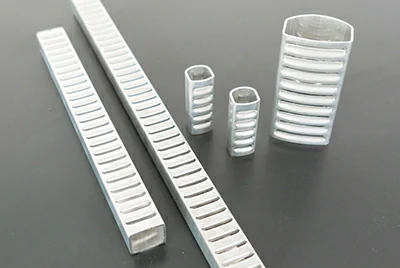

Труба алюминиевого конденсаторного коллектора

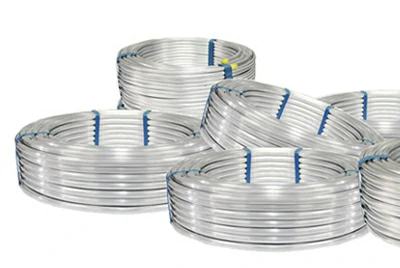

Алюминиевая трубчатая катушка

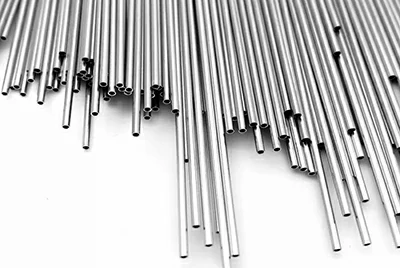

Алюминиевая капиллярная труба

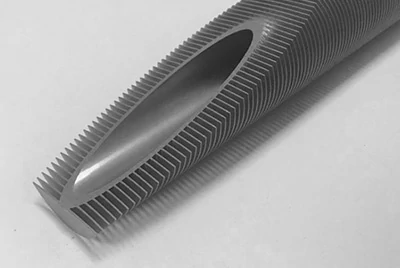

Алюминиевые реберные трубки

Алюминиевые трубы для теплообменников

Алюминиевый приклад плавников

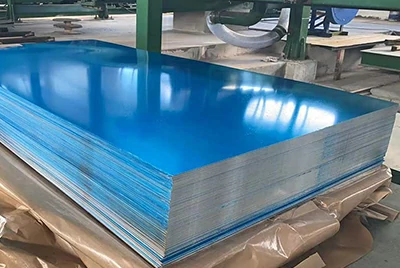

Алюминиевый пайочный лист

Паяная алюминиевая лента

Для индивидуальных решений в термоалюминиевых материалах свяжитесь с инженерной командой Chalco. Мы предоставляем проектирование сплавов, оптимизацию конструкции и интеграцию процессов для поддержки ваших потребностей проекта.

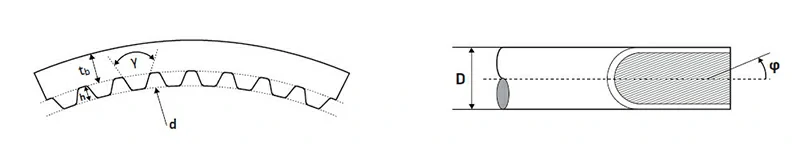

Диапазон размеров внутренней канавки

Точный структурный контроль обеспечивается благодаря сильным производственным и сервисным возможностям. Chalco обеспечивает комплексную поддержку от проектирования до доставки.

Производство и индивидуальные услуги Chalco

Как профессиональный производитель алюминиевых труб, Chalco предлагает комплексные решения для проектов с внутренними канавками:

Интегрированный производственный процесс

Полные внутренние процессы — от литья сплава, экструзии канавочной формы, холодного вытягивания, термической обработки, поверхностного покрытия до конечной обработки — обеспечивают стабильность партии и стабильную производительность.

Кастомизация Precision Groove

Chalco оснащён специализированными спиральными и прямыми канавочными штампами, позволяющими настраивать глубину канавки (0, 05–0, 33 мм), угол спирали (5°–27°) и количество зубов (38–60). Эти параметры можно полностью настраивать для соответствия различным хладагентам и конструкциям систем.

Передовые методы обработки поверхностей

Доступные варианты включают анодирование, цинковое покрытие и антикоррозионное распыление для долгосрочной эффективности в коррозийных, влажных и химических условиях.

Полный комплект услуг по обработке концов

Обеспечивает расширение, пробивание, прорезывание, герметизацию и расширение, что позволяет быстро интегрировать систему и повысить эффективность сборки.

Умное тестирование и чистый контроль

Оснащён ультразвуковой очисткой, инфракрасной резкой, неразрушительным контролем и вторичным осмотром, обеспечивая чистоту и конструктивную целостность каждой трубки.

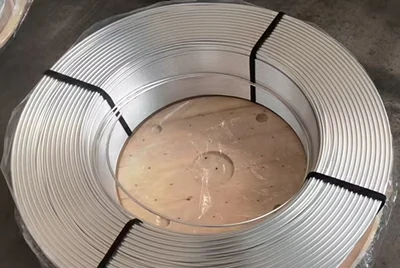

Гибкие варианты поставок

Доступны в плоских катушках или прямых нарезках, идеально подходят для автоматизированной подачи и обработки на месте на современных конвейерах.

Часто задаваемые вопросы

Могут ли алюминиевые трубы с внутренними канавками соответствовать теплопередаче меди?

Да. Хотя медь обладает более высокой теплопроводностью, оптимизированные алюминиевые канавки (высота, количество зубьев и угол) теперь обеспечивают сопоставимые характеристики в большинстве систем HVAC, бытовой техники и электромобилей.

Надёжны ли алюминиевые трубки в коррозийных условиях, таких как соляный баллончик или высокая влажность?

Chalco предлагает анодирование, цинковое покрытие и многослойную защиту. Трубки с канавками могут пройти испытания ASTM B117 с соляным спреем от 1000 до 2000 часов — это подходит для использования на побережье, на кухне и на улице конденсаторов.

Может ли Chalco поддерживать индивидуальные проекты для различных теплообменников?

Да. Мы предоставляем полную индивидуализацию внешнего диаметра, формы канавки, толщины стенок и обработки концов. Будь то замена меди или начало нового проекта, мы можем быстро корректировать конструкции и инструменты.

Глубина канавки или больше всегда лучше?

Не обязательно. Конструкция канавки зависит от типа хладагента, расхода и условий охлаждения. Инженеры Chalco предоставляют термомоделирование, чтобы рекомендовать оптимальную глубину и количество канавок — а не просто максимизировать их вслепую.

Предлагаете ли вы свернутые трубки для автоматизированных производственных линий?

Да. Мы поставляем плоские катушки и трубки с резкой длиной, совместимые с автоматическими фидерами и резаками — идеально подходящие для микроканальных конденсаторов и испарителей высокой плотности.

Как эти лампы работают в новых энергетических транспортных средствах?

Электромобильные системы требуют лёгкого, эффективного охлаждения и герметичной герметизации. Алюминиевые трубки Chalco широко используются в радиаторах электромоторов, жидкостных охлаждающих пластинах и тепловых насосах, с такими опциями, как рассветка, расширяющая и цинковое покрытие, что обеспечивает как долговечность, так и экономию веса.

Вы предоставляете образцы? Каков MOQ и сроки доставки?

Да. Мы предлагаем индивидуальные образцы и низкий MOQ (начиная с 100–200 метров). Стандартное время поставки составляет 7–15 дней. Для индивидуальных изделий график зависит от наличия формы и сложности дизайна.

Хотите узнать больше о алюминиевых трубах с внутренними канавками — производительность, выбор или индивидуализация?

Свяжитесь с Chalco для запроса образцов, предложений или технической поддержки. Мы здесь, чтобы предоставить эффективные и надёжные решения для ваших тепловых систем.
