Ламинированная шина

В современных энергосистемах, где критически важны высокая плотность мощности, быстрое переключение и контроль электромагнитных помех (EMI), ламинированные шины быстро вытесняют традиционные проводники, становясь основным компонентом передового электрооборудования. Путем ламинирования нескольких слоев меди или алюминия с изолирующими материалами они значительно снижают паразитную индуктивность и сопротивление, повышая эффективность, надежность и электромагнитную совместимость системы.

Ламинированные шины сегодня широко применяются в электромобилях (EV), системах хранения энергии, рельсовом транспорте, силовых модулях, ветрогенераторах и других высокопроизводительных устройствах. Благодаря явным преимуществам в структурной интеграции, управлении тепловым режимом и передаче больших токов, они стали стандартом в проектировании высокотехнологичных электронных систем управления. В этой статье рассматриваются их структура, материалы, характеристики, варианты кастомизации и отраслевое применение, чтобы помочь вам выбрать оптимальную конфигурацию для нужд вашей системы.

Типы продукции и варианты конфигурации ламинированных шин Chalco

Различные структурные конфигурации — от базовой укладки медных шин до гибких, экранированных и интегрированных изолированных шин — адаптированы к различным требованиям пространственной разводки, электрических характеристик и управления тепловыделением.

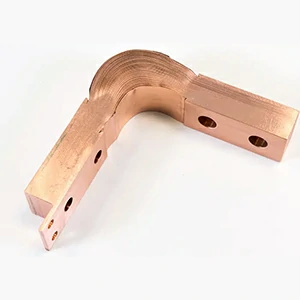

• Ламинированная медная шина

  Используется медь с высокой проводимостью марки T2 (аналог М1) или безкислородная медь (аналог М0б). Подходит для сильноточных и высокочастотных систем, обладая преимуществами низкой индуктивности и малых потерь мощности.

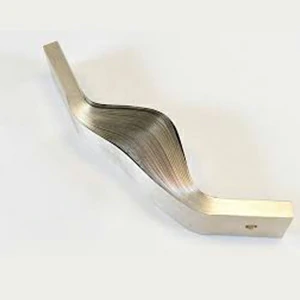

• Ламинированная алюминиевая шина

  Легкая и экономичная, подходит для систем, чувствительных к весу и пространству, таких как оборудование для хранения энергии и внутренние соединения аккумуляторных блоков.

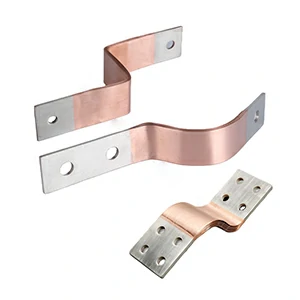

• Гибкая ламинированная шина

  Структура из многослойной тонкой медной ленты и изоляционной пленки позволяет достичь определенной степени изгиба, что подходит для динамических соединений, подвижных концов модулей или нестандартной разводки.

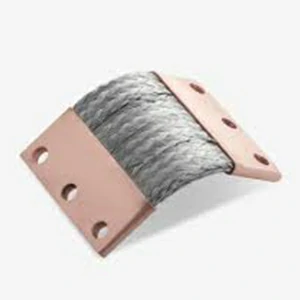

• Плетеная шина

  Гибкая шина из медной плетенки или фольги. Предназначена для виброизоляции, поглощения смещений или заземления, являясь отличным дополнением к стандартным ламинированным шинам.

• Многослойная изолированная шина (индивидуальный дизайн)

  Позволяет укладывать ≥20 слоев проводников и интегрировать сложную трассировку, резервные интерфейсы, структуры подавления EMI и т. д. для удовлетворения требований проектирования высокосложных электронных систем.

* Все изделия могут быть изготовлены по индивидуальному заказу в отношении количества слоев, толщины материала, размера отверстий, угла изгиба и обработки поверхности (лужение, серебрение, эпоксидное покрытие и т. д.). Поддерживается полный цикл электротехнического и теплового моделирования, а также услуги по оптимизации конструкции сборки.

6 ключевых преимуществ ламинированных шин

Возможности управления тепловым режимом и механическая стабильность обеспечиваются за счет точной укладки проводника и изоляционного слоя в единую интегрированную структуру. Это предпочтительное решение для высокочастотных и мощных электрических систем.

1. Снижение паразитной индуктивности и повышение стабильности системы

Ламинированные шины имеют компактную структуру и минимальное расстояние между слоями проводников, что позволяет значительно снизить паразитную индуктивность системы (обычно менее 10 нГн), эффективно подавлять электромагнитные помехи (EMI) и улучшать скорость переключения силовых устройств.

2. Повышение эффективности теплоотвода и продление срока службы

Медные шины расположены плотно друг к другу с коротким путем теплопередачи, а оптимизированная теплопроводность изоляционного слоя ускоряет отвод тепла, снижая рабочую температуру силовых устройств, таких как IGBT и MOSFET.

3. Высокая интеграция и экономия монтажного пространства

По сравнению с традиционной кабельной разводкой, ламинированная шина высоко интегрирована, что делает компоновку системы более компактной, значительно экономит внутреннее пространство шкафа или аккумуляторного блока и повышает эстетику сборки.

4. Повышение эффективности сборки и снижение количества ошибок

Интегрированная структура устраняет сложную кабельную разводку и многоточечные винтовые соединения, снижая риск неправильного подключения, что особенно важно для условий серийного производства.

5. Улучшенная ремонтопригодность и возможности модульного расширения

Поддерживается послойная и сегментированная модульная конструкция, удобная для разборки, замены и последующего обслуживания, что подходит для систем, требующих быстрой модернизации компонентов.

6. Отличная электрическая и механическая стабильность

Общая структура формируется как единое целое в процессе прессования и обладает хорошей устойчивостью к вибрациям и ударам. Подходит для длительной эксплуатации в условиях высокой вибрации или суровых рабочих режимов.

Производственные мощности Chalco – прецизионное производство и масштабируемые поставки

Благодаря современным производственным линиям и полному циклу внутренней обработки, Chalco обеспечивает высококачественное и индивидуальное производство ламинированных шин для нужд силовой электроники.

Интегрированный производственный процесс: От подготовки медных и алюминиевых листов до ламинирования, ЧПУ-формовки, прессования изоляции и финишной обработки — все этапы выполняются внутри компании под строгим контролем качества.

Современное ламинирование и мехобработка: Оборудование включает прессы высокого давления (до 300 тонн), лазерную резку, фрезеровку с ЧПУ и автоматические штамповочные станки для обеспечения точности размеров и выравнивания слоев.

Прототипирование и моделирование: Поддержка быстрого изготовления прототипов с полным тепловым и электрическим моделированием для оперативной итерации на ранних стадиях разработки.

Высокая производственная мощность: Возможность поставки десятков тысяч сборок в год с надежными сроками выполнения заказов для автомобильной промышленности и систем хранения энергии (ESS).

Варианты обработки поверхности: Доступны лужение, никелирование, серебрение, эпоксидное порошковое покрытие и лазерная маркировка для обеспечения эксплуатационных характеристик и прослеживаемости.

Строгая гарантия качества: 100% тест на непрерывность электрической цепи, испытание изоляции на пробой, проверка совмещения слоев и рентгеновский контроль (опционально) для обеспечения бездефектной поставки.

Ориентируясь на потребности клиента и инженерную точность, Chalco предлагает не только гибкую настройку параметров, но и надежное серийное производство для глобальных OEM-производителей и партнеров Tier 1.

Области применения ламинированных шин Chalco

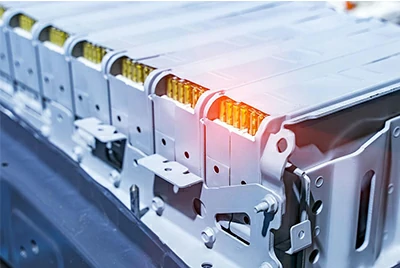

Транспорт на новых источниках энергии (EV и Гибриды)

Применение: соединение аккумуляторных модулей, инвертор основного электропривода, модуль DCDC, система OBC

Преимущество: снижение индуктивности системы, повышение эффективности преобразования энергии; модульная структура облегчает оптимизацию разводки аккумуляторного блока

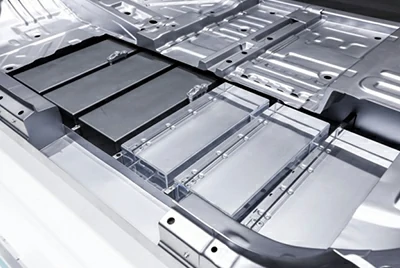

Системы хранения энергии (ESS)

Применение: параллельное соединение аккумуляторных массивов, модуль преобразования энергии, интерфейс системы BMS

Преимущество: компактная структура, простота монтажа, настраиваемые гибкие сегменты, подходит для стоечных и контейнерных решений

Рельсовый транспорт и промышленные системы управления

Применение: тяговые преобразователи, тормозные блоки, выпрямители, соединения в шкафах управления

Преимущество: высокая виброустойчивость, эффективный отвод тепла, соответствие требованиям длительной стабильной эксплуатации...

Ветроэнергетика и фотоэлектрические инверторные системы

Применение: модули IGBT, мостовые схемы, сильноточные выходы источников питания

Преимущество: многослойная конструкция снижает высокочастотный резонанс и оптимизирует распределение тепла

ИБП и системы распределения питания дата-центров

Применение: выпрямительные мосты, инверторные мосты, модули соединения шин

Преимущество: плоская структура, удобство интеграции, повышенная плотность и стабильность электрических систем

Аэрокосмическое и оборонное оборудование

Применение: модули распределения питания, интерфейсы питания радарных и навигационных систем

Преимущество: мощное подавление электромагнитных помех, высокая надежность в экстремальных условиях эксплуатации
