Алюминиевая квадратная и прямоугольная труба сверхбольшого сечения 1200х1200 мм (ГОСТ 18475, ГОСТ 18482)

Алюминиевые квадратные и прямоугольные трубы, также известные как алюминиевые боксовые профили, представляют собой квадратные (равносторонние) или прямоугольные (неравносторонние) трубы, изготовленные из алюминиевого сплава. Из-за ограничений по тоннажу экструзионного пресса и разработке пресс-форм, обычный диапазон размеров алюминиевых квадратных труб составляет от 10x10 мм до 200x200 мм (1/2"x1/2" - 8"x8").

Сверхбольшие алюминиевые квадратные и прямоугольные трубы Chalco производятся на вертикальном экструзионном прессе усилием 500 МН, который сначала выдавливает круглую трубу, а затем постепенно изгибает ее в квадратную или прямоугольную форму с помощью роликоформовочной машины. Этот процесс значительно превосходит ограничения по размерам традиционных квадратных алюминиевых труб.

• Размер сверхбольшой квадратной трубы: 300 x 300 мм - 1200 x 1200 мм
• Размер сверхбольшой прямоугольной трубы: 300 x 400 мм - 1000 x 1200 мм
• Толщина стенки: 6-120 мм

Бесшовные экструдированные алюминиевые квадратные и прямоугольные трубы Chalco обеспечивают высокую эффективность производства, отличные возможности формования, превосходное качество и широкий диапазон размеров и толщины стенок. Процесс одноэтапного формования обеспечивает оптимальные механические и физические свойства. Эти трубы находят широкое применение в строительстве, машиностроении, морской инженерии, производстве кранов и многом другом.

Представление алюминиевых квадратных/прямоугольных труб сверхбольшого диаметра

Самые популярные алюминиевые квадратные / прямоугольные трубы большого диаметра

Передовой процесс производства Chalco для сверхбольших алюминиевых квадратных и прямоугольных труб

Chalco и ее стратегические партнеры обладают крупнейшим в мире вертикальным экструзионным прессом усилием 500 МН, оснащенным высокоэффективными машинами для удаления окалины, запатентованной технологией распыления смазки, технологией быстрой смены пресс-форм и оборудованием для прецизионной правки бесшовных труб большого диаметра.

Этот экструзионный пресс обеспечивает исключительное давление, широкий диапазон характеристик продукции, высокую эффективность производства и высокий коэффициент использования материала, что позволяет получать высококачественные трубы, подходящие для высокопрочных и передовых материалов, включая алюминий и сталь. Он может производить сверхбольшие алюминиевые квадратные трубы размером до 1200x1200 мм и прямоугольные трубы размером до 1000x1200 мм за один процесс экструзии. Более того, он может производить толстостенные трубы с максимальной толщиной стенки 120 мм и максимальной длиной 12 метров.

Технология вертикальной экструзии 500 МН: создание совершенства

Chalco применяет ведущую в мире технологию вертикальной экструзии 500 МН, аналогичную той, которую используют известные международные компании, такие как Wyman-Gordon (США), Aubert & Duval (Германия) и Sumitomo (Япония).

Основные преимущества процесса:

Однопроходная экструзия: С использованием пресса 500 МН заготовка прошивается, а затем вертикально экструдируется за один проход, что занимает всего 10 минут.

Преобразование из круга в квадрат: Роликоформовочная машина используется для преобразования круглой трубы в квадратную за несколько проходов в рамках одной операции, что обеспечивает точность размеров и постоянную толщину стенки.

Термическая обработка: Шахтная электропечь используется для термообработки с профессиональной системой контроля температуры, поддерживающей отклонение скорости нагрева в пределах ±5°C и отклонение температуры выдержки в пределах ±5°C.

Прецизионная обработка: Внешняя расточка и внутренняя обточка выполняются для обеспечения отклонения концентричности менее 0.5 мм, шероховатости поверхности менее 12.5 мкм и прямолинейности лучше 1:1000.

Используя наши мощные производственные мощности и технологические преимущества, мы предоставляем клиентам высококачественные и высокопроизводительные сверхбольшие алюминиевые квадратные трубы. Наша готовая продукция отличается большими размерами, плотной структурой зерна, превосходной прочностью и ударной вязкостью, высокой точностью размеров и отличным качеством поверхности.

Параметры оборудования для вертикальной экструзии 500 МН:

Помимо алюминиевых квадратных труб сверхбольшого диаметра, оборудование также может производить различные крупногабаритные цилиндрические, блинообразные и столбчатые экструзии для замены штампованных поковок.

Преобразование из круга в квадрат с использованием роликовой формовки

Традиционно обычным экструзионным прессам сложно обрабатывать такие большие квадратные сечения (1200*1200 мм) из-за чрезвычайно высокого требуемого давления и жестких требований к пресс-формам и другому оборудованию.

Хотя наш вертикальный экструзионный пресс 500 МН может легко обеспечить необходимое давление, специфика квадратных форм подвергает их огромному напряжению во время экструзии, особенно в углах квадратного сечения, что может привести к повреждению и неравномерной толщине стенок. Учитывая стоимость и качество, мы приняли следующий процесс:

• Первоначальная экструзия круглой трубы: Материал сначала экструдируется в круглую трубу с помощью нашего вертикального экструзионного пресса 500 МН.
• Последующее преобразование из круга в квадрат: Круглая труба затем формуется в квадратную трубу за один проход с помощью роликоформовочной машины.

По сравнению с традиционными методами, процесс роликовой формовки включает несколько этапов придания формы, что позволяет более равномерно распределить напряжения и обеспечивает более высокое качество больших алюминиевых квадратных труб.

Наш процесс роликовой формовки — это многостадийная однопроходная операция. Круглая труба проходит через несколько наборов роликов, каждый из которых точно спроектирован для постепенного преобразования ее в квадратное поперечное сечение. Этот непрерывный процесс завершает трансформацию из круга в квадрат за одну операцию. Точность каждой деформации обеспечивает точность размеров и постоянную толщину стенки на протяжении всего процесса формования.

Строгие испытания, гарантированное качество

Chalco располагает физико-химическим испытательным центром мирового уровня, оснащенным современным испытательным оборудованием, таким как газоанализаторы NHO для химического анализа металлических материалов, металлографические микроскопы Zeiss для металлографических испытаний и машины для испытаний на высокотемпературную ползучесть и длительную прочность для испытаний механических свойств. Наши возможности тестирования сертифицированы ISO/IEC и CNAS, что гарантирует точность и надежность результатов наших испытаний.

Каждая готовая труба проходит строгие испытания, включая:

• Осмотр поверхности: Обеспечение гладкой поверхности без царапин и видимых дефектов, а также чистой внутренней части.
• Инспекция размеров: Точный контроль внутреннего и внешнего диаметров, длины и других размеров в пределах допусков, указанных заказчиком.
• Контроль геометрических допусков: Обеспечение точности размеров, постоянной толщины стенок и прямолинейности.
• Неразрушающий контроль: Использование передовых методов вихретокового и ультразвукового контроля для всесторонней проверки внутреннего качества.
• Металлографическое исследование: Строгий контроль размера зерен для обеспечения однородной структуры материала.
• Испытание на твердость: Обеспечение соответствия продукта требуемой твердости.

Множественная защита для безопасной транспортировки

Чтобы наши продукты доставлялись к месту назначения в идеальном состоянии, мы внедряем несколько уровней защиты при транспортировке и хранении:

• Защита от ржавчины: Внешняя поверхность труб проходит специальную антикоррозийную обработку для эффективного предотвращения окисления и коррозии.
• Оберточная защита: Несколько слоев соломенных канатов используются для амортизации труб во время транспортировки, предотвращая удары и царапины.
• Сушка: Внутренняя поверхность труб высушивается для предотвращения попадания влаги и последующего образования ржавчины.
• Защита торцевыми крышками: Концы труб закрываются защитными колпачками для предотвращения попадания посторонних предметов и защиты торцов от повреждений.

Почему стоит выбрать сверхбольшие алюминиевые квадратные трубы, произведенные методом вертикальной экструзии и преобразования из круга в квадрат?

Идеальное сочетание вертикальной экструзии и преобразования из круга в квадрат обеспечивает значительно более высокую эффективность производства и превосходное качество продукции для сверхбольших алюминиевых квадратных труб. Вертикальная экструзия обеспечивает оптимальное использование материала, в результате чего получается бесшовная структура, плотная микроструктура и высокая точность размеров. Между тем, процесс преобразования из круга в квадрат эффективно снижает концентрацию напряжений, улучшая характеристики продукта. Этот комбинированный процесс позволяет производить не только алюминиевые квадратные трубы с высокой прочностью, ударной вязкостью и коррозионной стойкостью, но и удовлетворять разнообразные потребности клиентов по индивидуальному заказу.

• Высокий коэффициент использования материала и низкая стоимость: Максимизирует использование материала, сводит к минимуму отходы и позволяет использовать существующие формы для круглых труб, снижая производственные затраты.
• Превосходное качество продукции: Высокое давление экструзии обеспечивает плотную микроструктуру, мелкий размер зерен, отличную пластичность, высокую прочность и коррозионную стойкость.
• Высокая эффективность производства: Высокая степень автоматизации как в процессах вертикальной экструзии, так и в процессах преобразования из круга в квадрат значительно повышает эффективность производства.
• Высокая точность размеров: Продукция отличается точными размерами и гладкой поверхностью.

Преимущества сверхбольших квадратных труб перед круглыми трубами

• Более высокая жесткость при изгибе: Четыре прямоугольные стороны квадратных труб обеспечивают большую жесткость при изгибе, что делает их идеальными для применений, требующих высокой жесткости.
• Повышенное сопротивление кручению: Форма поперечного сечения квадратных труб обеспечивает превосходное сопротивление кручению, что делает их подходящими для структурных каркасов.
• Лучшие характеристики при изгибе: Симметричная структура и равномерное распределение напряжений в квадратных трубах обеспечивают более равномерное распределение нагрузки при изгибе, снижая риск деформации и повышая устойчивость.
• Более эффективное использование пространства: Квадратное поперечное сечение квадратных труб позволяет лучше использовать пространство во время транспортировки и проектирования конструкций, повышая эффективность использования материалов.
• Простая стыковка и установка: Плоские поверхности квадратных труб делают сварку, соединение и монтаж более удобными, что особенно важно для строительства и инженерных работ.

Области применения сверхбольших алюминиевых квадратных/прямоугольных труб

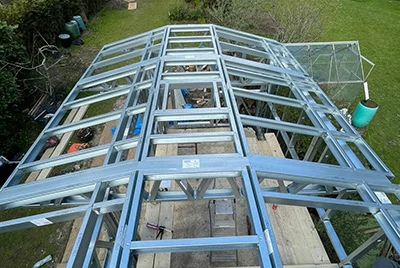

Строительная индустрия

Распространенные сплавы: 6061 (АД33), 6063 (АД31), 6082 (АД35)

Благодаря своей высокой прочности, структурной жесткости и коррозионной стойкости, сверхбольшие алюминиевые квадратные/прямоугольные трубы идеально подходят для ответственных конструкций в крупномасштабных зданиях, мостах и длиннопролетных крышах.

Свяжитесь с нами сейчас

• Каркасные конструкции: Сверхбольшие толстостенные алюминиевые квадратные/прямоугольные трубы обычно используются для каркасных конструкций в больших зданиях, таких как аэропорты, стадионы и выставочные центры. Их легкий вес и высокая прочность помогают снизить вес здания и улучшить сейсмические характеристики. Распространенные сплавы: 6061 (АД33), 6082 (АД35).
• Каркасы навесных стен: В некоторых современных зданиях алюминиевые трубчатые конструкции используются непосредственно для фасадов с целью снижения веса. Алюминиевые квадратные трубы большого диаметра обеспечивают отличную структурную поддержку и устойчивость к атмосферным воздействиям, что делает их идеальными для опор каркаса навесных стен. Распространенные сплавы: 6061 (АД33), 6082 (АД35).
• Длиннопролетные крыши: В длиннопролетных крышах эти трубы служат балками, обеспечивая легкость, достаточную прочность и жесткость. Распространенный сплав: 6082 (АД35).
• Мостовые конструкции: Сверхбольшие алюминиевые квадратные трубы могут использоваться в качестве несущих компонентов в мостах, снижая собственный вес моста и увеличивая его долговечность. Распространенные сплавы: 6005A (АД31), 6082 (АД35).

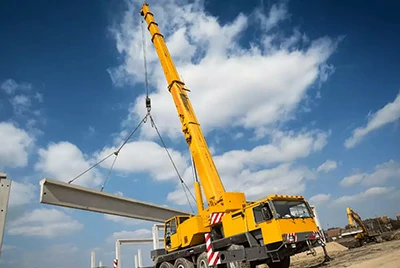

Крановая промышленность

Распространенные сплавы: 2014 (АК6), 6061 (АД33), 6082 (АД35), 7075 (В95)

Благодаря своим отличным механическим свойствам, коррозионной стойкости и обрабатываемости, квадратные трубы большого диаметра играют решающую роль в производстве кранов. Они могут значительно продлить срок службы и снизить затраты на техническое обслуживание.

Свяжитесь с нами сейчас

• Стрела: Толстостенные алюминиевые квадратные трубы большого диаметра могут использоваться для стрел кранов. Их высокая прочность и легкость позволяют увеличить грузоподъемность и снизить собственный вес, тем самым увеличивая высоту подъема и рабочий диапазон крана. Распространенные сплавы: 2014 (АК6), 7075 (В95).
• Концевые балки: Концевые балки соединяют главную балку и опоры, воспринимая нагрузки, передаваемые от главной балки. Коррозионная стойкость толстостенных алюминиевых квадратных труб большого диаметра может продлить срок службы концевых балок и снизить затраты на техническое обслуживание. Распространенные сплавы: 6082 (АД35), 7075 (В95).
• Механизмы передвижения: Толстостенные алюминиевые квадратные трубы большого диаметра могут использоваться для изготовления рам механизмов передвижения. Легкий материал делает их более маневренными и обеспечивает плавное и надежное движение крана. Распространенные сплавы: 6061 (АД33), 6082 (АД35), 7075 (В95).

Судостроительная промышленность

Распространенные сплавы: 5083 (АМг4.5), 5086 (АМг4), 5059 (АМг5), 6061 (АД33), 6082 (АД35)

Учитывая длительное воздействие морской воды на суда, коррозионная стойкость является основным требованием к их конструкционным материалам. Алюминиевые квадратные трубы большого диаметра широко используются в корпусах судов, палубах и других частях благодаря их превосходной стойкости к морской коррозии и высокому отношению прочности к весу.

Свяжитесь с нами сейчас

• Корпусная конструкция: Благодаря своему легкому весу, высокой прочности и коррозионной стойкости алюминиевые квадратные/прямоугольные трубы большого диаметра подходят для рам корпусов судов и опорных конструкций, снижая вес судна и повышая топливную эффективность. Распространенные сплавы: 5083 (АМг4.5), 5059 (АМг5).
• Каюты и интерьер: Алюминиевые прямоугольные трубы могут использоваться для изготовления рам, перегородок и декоративных элементов в каютах, обеспечивая прочность при сохранении легкости конструкции. Common alloys: 5083 (АМг4.5), 6061 (АД33).
• Опоры для крупного оборудования: Квадратные трубы большого диаметра могут использоваться в качестве оснований и опорных конструкций для установки судового оборудования, обеспечивая его надежную фиксацию. Распространенные сплавы: 5059 (АМг5), 6082 (АД35).

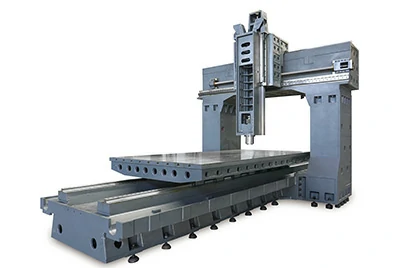

Машиностроение и приборостроение

Распространенные сплавы: 6061 (АД33), 6063 (АД31), 6082 (АД35), 7075 (В95)

Благодаря своей исключительной легкости, высокой прочности и коррозионной стойкости, квадратные трубы большого диаметра широко используются в производстве машин и оборудования. Они служат важнейшими компонентами, такими как рамы, кронштейны и направляющие, повышая точность оборудования, его стабильность и срок службы.

Свяжитесь с нами сейчас

• Колонны/балки станков: Алюминиевые квадратные трубы большого диаметра могут использоваться в качестве колонн и балок станков. Их малый вес и высокая жесткость обеспечивают точность и стабильность работы станков. Распространенные сплавы: 6061 (АД33), 6082 (АД35).
• Рамы конвейеров: Алюминиевые квадратные трубы большого диаметра могут использоваться для рам конвейеров в автоматизированном оборудовании. Их высокая твердость и коррозионная стойкость делают их подходящими для суровых условий эксплуатации. Распространенные сплавы: 6061 (АД33), 6063 (АД31).
• Звенья роботов: Звенья роботов, изготовленные из алюминиевых квадратных труб большого диаметра, легкие, прочные и устойчивые к усталости, что повышает скорость движения и гибкость робота. Распространенные сплавы: 6061 (АД33), 7075 (В95).

Алюминиевые трубы большого диаметра Chalco: диапазон производственных возможностей
