Индивидуальная алюминиевая шина с большой пластинной резкой

Когда стандартные алюминиевые шины с экструдированным уклоном не могут соответствовать необходимой ширине, толщине, длине или сечению для работы с высоким током, Chalco может изготовить индивидуальные крупные алюминиевые шины из толстой алюминиевой пластины согласно чертежам заказчика. Мы также поддерживаем дальнейшую обработку, такую как отверстительная обработка и прорезь, гибка, торцевая обработка, гибкие сварные срезы из алюминиевой фольги или тонколистов, инспекция и экспортная упаковка в зависимости от требований проекта.

Это решение предназначено для крупных выпрямительных систем, электролизного оборудования, трансформаторов, генераторов и тяжёлых промышленных высокотоковых соединений. От проверки чертежей и выбора производственных маршрутов до инспекции и отправки Chalco помогает клиентам превращать требования к увеличенным алюминиевым шинам в готовые к проекту проводящие компоненты.

• Кастомизация больших размеров: поддерживает проекты алюминиевых шин с сверхширокими, сверхтолстыми, длинными и большими поперечными сечениями на основе чертежей заказчика.
• Метод производства по пластине: используется резка из толстого алюминиевого листа, когда экструзия или стандартные плоские планки не подходят для требуемых размеров.
• Дальнейшая поддержка обработки: включает обработку отверстий и щелей, гибку, торцевую обработку, а также гибкие сварные секции из алюминиевой фольги или тонколистов.
• Доставка на основе проектов: поддерживает инспекцию размеров, отслеживаемость документации, обработку поверхностей, экспортную упаковку и планы отправки сверхдлинных деталей.

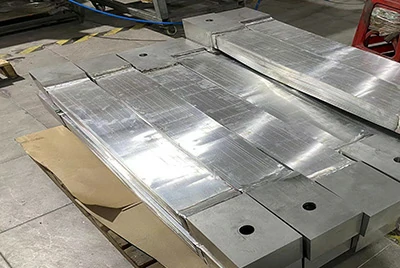

Chalco поддерживает проекты с увеличенными алюминиевыми шинами, где стандартные экструзии, плоские балки или стандартные шины не подходят.

Зачем использовать резку пластин для больших алюминиевых шин?

Стандартные алюминиевые шины подходят для зрелых, стандартизированных размеров. Типичные экструдированные шины имеют толщину около 2–40 мм, ширину 10–200 мм и обычно поставляются длиной 3 м или 6 м. Их можно нарезать по длине и дополнительно обрабатывать с помощью сверления, обработки поверхности или изоляции.

Когда проектные чертежи требуют ширины 500–600 мм, толщины 60–120 мм или длины класса 8–10 м, ключевой вопрос уже не в том, какую стандартную шину выбрать. Проект должен подтвердить, можно ли вырезать толстую алюминиевую пластину по форме, соответствуя требованиям по плоскости, волнистости, углу среза, качеству кромки, обработке после резки и защите от деформации во время перевозки.

Ценность резки пластин заключается не только в достижении больших размеров. Он превращает толстую алюминиевую пластину в высокотоковые алюминиевые шины, готовые к установке, осмотру, отслеживанию и реализации проекта.

Допуски размеров и контроль формы для больших алюминиевых шин с нарезанными пластинами

Для крупных алюминиевых шин с толстой пластиной клиенты заботятся не только о максимальном размере, но и о том, соответствуют ли детали после вырезания допускам чертежа, контролю формы пластины, качеству кромки и требованиям к монтажу на местах. Chalco настраивает толстые алюминиевые шины по чертежам клиента и подтверждает технические соглашения по толщине, ширине, длине, плоскости, волнообразности, углу разреза, состоянию поверхности и упаковке.

Размерные характеристики

Форма пластины и контроль качества вырезов

Принятие больших алюминиевых шин должно учитывать не только длину, ширину и толщину. Для широких, толстых и длинных прутьев плость, волнообразность, развал и угол сечения напрямую влияют на монтаж в полевых условиях, целостность болтового соединения и устойчивость электрического контакта.

Требования к краям и поверхности

После резки толстой пластины необходимо удалить видимые заусенцы и очистить алюминиевые щепы. Необходимо контролировать сильные царапины, вмятины, волдыри, включения, коррозию, окисление и заметные масляные пятна — дефекты поверхности, нарушающие функциональность. Если требуется оловянное покрытие, никелевое покрытие, изоляция или локальная обработка контактных поверхностей, необходимо заранее уточнить области обработки и спецификации контактных поверхностей.

Ключевые критерии приема для алюминиевых шин крупного размера обеспечивают соответствие точности размеров, допускам, форме пластины, состоянию кромки, качеству поверхности и требованиям к установке. Чертежи должны чётко указывать плоскость, волнистость, расположение отверстий, торцевую обработку и состояние поверхности.

Выбор материалов для больших проводящих алюминиевых шин

Выбор материала для больших проводящих алюминиевых шин не должен основываться только на электрической проводимости. Для проектов с толстым листовым вырезом также необходимо учитывать поперечное сечение, прочность, торцевые соединения, требования к изгибу, обработку поверхностей и стандарты проекта.

Для высокой проводимости, больших поперечных шин с разрезом пластин, обычно приоритет отдаётся 1070 / 1070A. Если важнее стоимость, прочность, характеристики болтового соединения или местная опора конструкции, можно также оценить 1060, 1350 или 6101 согласно чертежу.

Примечание: значения проводимости выше являются типичными источниками. Фактические значения варьируются в зависимости от темпера, термической обработки, формы продукта и партии. Окончательные спецификации должны соответствовать стандартам заказчика, сертификатам испытаний фрезеров (MTC) и взаимно согласованным техническим протоколам.

Обработка после вырезания и варианты подключения

После резки пластины большие алюминиевые шины могут дополнительно обрабатываться согласно чертежам для соответствия интерфейсам оборудования, маршрутным путям и требованиям к полевой связи. Chalco может поддерживать сгибание, обработку отверстий и щелей, торцевую обработку и гибкую интеграцию соединений для специфических для проектных шинных сборок.

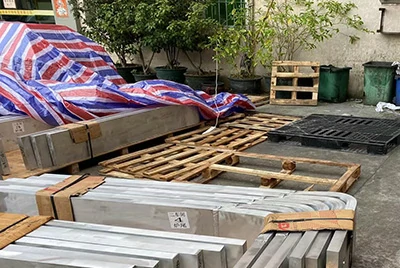

Изогнутые и переходные алюминиевые шины

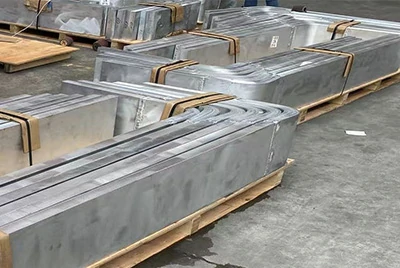

Алюминиевые стержни после вырезания можно изгибать, наклонять или формировать в переходные формы на каждый чертеж, что идеально подходит для случаев, где порты оборудования не копланарны, маршрутизация требует изменений направления или ограничено пространство по установке.

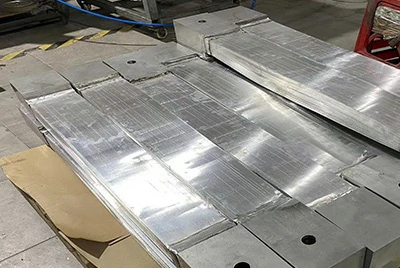

Отверстия, прорези, концовая обработка и интерфейсы соединения

Для больших алюминиевых шин Chalco поддерживает сверление, прорезывание, фасковые, ступенчатые концы и обработка контактной поверхности по чертежу, с контролем положения отверстия, качества конца и плоскости контактов для стабильных соединений с высоким током.

Алюминиевая фольга / тонколистовые сварные эластические соединения

В зонах, подверженных тепловому расширению, вибрациям или смещению сборки, гибкие сегменты из сварной алюминиевой фольги или тонких листов могут добавляться между жёсткими секциями шин для снятия напряжения соединения и повышения адаптивности монтажа.

Дальнейшая обработка отражает возможности Chalco по настройке толстых алюминиевых шин крупного размера. Исходя из интерфейсов оборудования, маршрутных маршрутов и компенсационных потребностей, мы предоставляем гибку, обработку отверстий и щели, отделку концов или гибкие соединения, чтобы обеспечить готовность к монтажу на местах и успешную сдачу проекта.

Обработка поверхности и надёжность контакта

Для больших проводящих алюминиевых шин обработка поверхности в основном связана с контактной стабильностью, устойчивостью к окислению, защитой и надёжностью установки. Chalco может отдельно оценивать области проводящего контакта, неконтактные зоны и зоны концевого соединения согласно чертежам заказчика.

• Очистка поверхности / удаление заусенцев: удаляет видимые заусенцы и алюминиевые сколы, чтобы минимизировать помехи при сборке и повреждения контактной поверхности.
• Оловянное покрытие: наносится на проводящие контактные поверхности для повышения стабильности контакта и устойчивости к окислению.
• Никелированное покрытие: улучшает устойчивость к коррозии, износостойкость и устойчивость поверхности в зонах соединения.
• Серебряное покрытие: можно оценить на низкое сопротивление контакту и высоконадежные зоны контакта с высоким током.
• Изоляционное покрытие / распыление: Наносится на бесконтактные участки для электрической изоляции, обеспечения безопасности или фазовой изоляции. Область обработки должна быть подтверждена на рисунке.
• Локализованное маскирование: используется для различия контактных и бесконтактных поверхностей, предотвращая помехи покрытия электрическому контакту.
• Обработка контактной поверхности: для торцевых соединений, болтовых соединений или интерфейсов оборудования уточняйте требования к локальной очистке, шлифовке, покрытию или вторичной обработке.

Метод обработки поверхности должен определяться исходя из площади контакта, условий установки и требований к чертежу. Chalco может предоставлять полные поверхностные, локальные или контактно-специфические решения для обработки в зависимости от потребностей проекта.

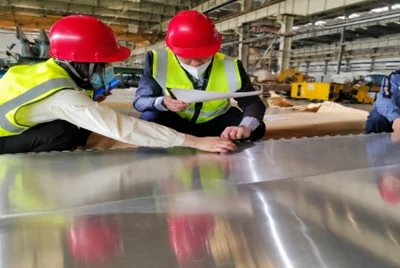

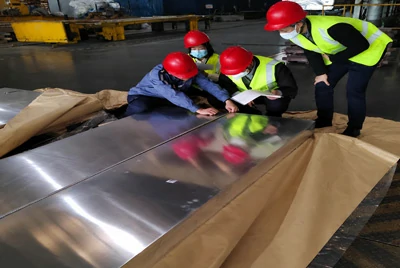

Инспекция, документация и отслеживаемая доставка

Поставка крупноразмерных алюминиевых шин требует не только резки и обработки — она также должна соответствовать требованиям приема на основе чертежей, документации материалов и требований по отслеживанию партий. Chalco проверяет критические размеры, плоскость пластины, качество поверхности, документы на материалы и упаковочные этикетки согласно чертежам клиента, техническим соглашениям и заказам на закупку.

Проверка размеров и плоскости: Проверяет толщину, ширину, длину, плоскость, волнообразность, развал (банановидную форму) и угол среза для соответствия допускам вытяжки.

Осмотр поверхности и кромки: Исследует поверхностные дефекты, такие как царапины, вмятины, окисление, масляные пятна и включения, которые могут повлиять на производительность, и подтверждает удаление видимых заусенцев и алюминиевых сколов.

Осмотр механических элементов: Для изделий с сверлением, прорезом, фаской или обработкой концов по чертежу проверяются положения отверстий, размеры пазов, торцевые грани и площадь контакта.

Материальная документация и проверка производительности: Сертификаты по материальным испытаниям (например, MTC / EN10204 3.1) могут выдаваться по требованиям заказа. Если указана электрическая проводимость, она подтверждается техническим соглашением или материальной документацией.

Этикетки упаковки и отслеживаемость партий: Этикетки включают сплав, темпер, размеры, вес, номер расплава и номер партии для поддержки идентификации клиента, принятия и отслеживаемости при получении.

Инспекция и документация больших алюминиевых шин служат не только для сертификации соответствия продукции, но и для быстрой проверки размеров, материалов и информации о партиях при получении, установке и принятии проекта, что снижает риски переработки и доставки на месте.

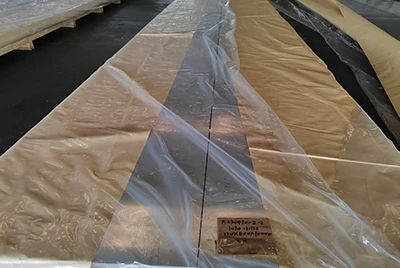

Упаковка и экспортная отправка для сверхдлинных алюминиевых шин

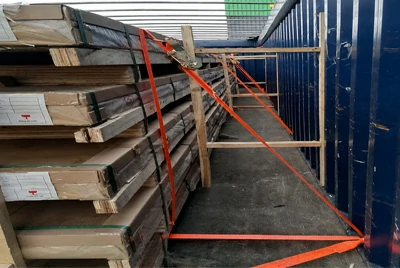

Во время транспортировки крупноразмерные алюминиевые шины требуют защиты от поверхностных царапин, ударов по краям и длительной деформации. Chalco может предоставлять защитную плёнку, отдельную упаковку, экспортные деревянные поддоны или опоры без фумигации, а также подходящие планы погрузки морских грузов в зависимости от длины продукта, веса, размера упаковки и требований порта назначения.

Для шин класса 8–10 м или других сверхдлинных шин можно оценивать стандартную загрузку контейнеров, контейнеры с открытым верхом или специальные методы загрузки в зависимости от фактического размера продукта и условий упаковки. Упаковочные этикетки могут поддерживать идентификацию продукции, инспекцию приёмки и отслеживание партий при прибытии.

Подходящие применения для больших высокотоковых систем

Пластинчатые алюминиевые шины крупного размера в основном применяются в промышленных энергетических приложениях, требующих высокого тока, больших сечений, длинных длин или нестандартного маршрутирования. По сравнению со стандартными алюминиевыми шинами, в этих областях больше внимания уделяется площади сечения, устойчивости контакта, компенсации теплового расширения и совместимости с полевой установкой.

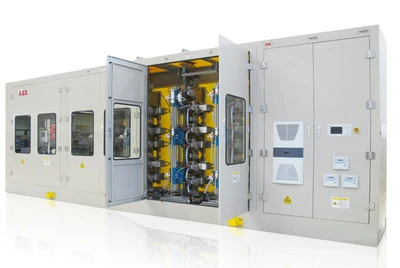

Крупные выпрямительные системы

Крупные выпрямительные системы требуют стабильных соединений с высоким током. Chalco настраивает алюминиевые шины с вырезанными пластинами с соответствующими сечениями, узорами отверстий, обработкой концов и обработкой поверхности.

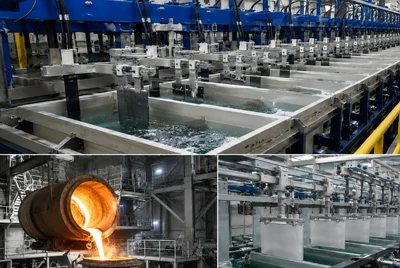

Оборудование для электролиза, электрохимии и плавки

Для электролизного, электрохимического и плавильного оборудования алюминиевые шины с пластинами обеспечивают соединения с низкими потерями и большим током, а также могут работать с гибкими сегментами для снижения тепловых и сборочных напряжений.

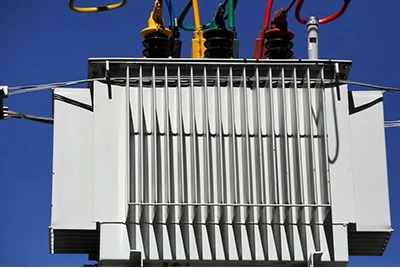

Крупные трансформеры и соединения генераторов

Для крупных трансформаторов, генераторов и мощного оборудования Chalco предоставляет изогнутые, прорезные, сверленные и концовочные алюминиевые шины, соответствующие увеличенным терминалам и сложным маршрутам установки.

Тяжёлое промышленное высокотоковое оборудование

Для металлургии, горнодобывающей промышленности, химической обработки, дуговых печей и тяжёлого производства большие алюминиевые шины адаптируются по чертежам под задачи установки с высоким током, крупным и сложным производством.

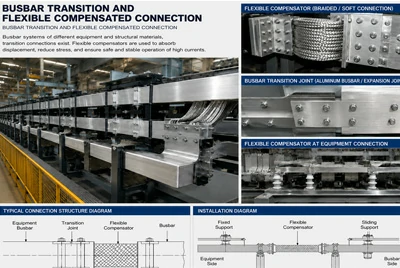

Переходы шин и гибкие компенсирующие соединения

В больших шинных системах жёсткие концы могут сочетаться с сварными гибкими сегментами для поглощения теплового расширения, вибраций и допусков сборки.

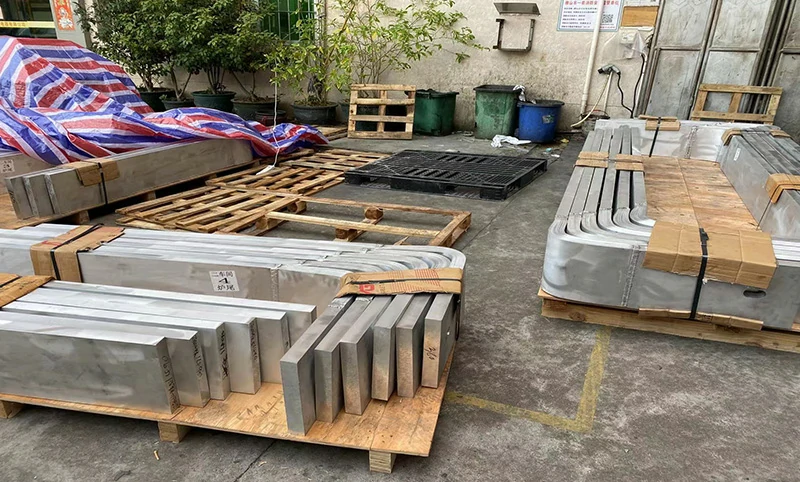

Справочник проекта: A1070 H112 класс 10 м Большая алюминиевая шина

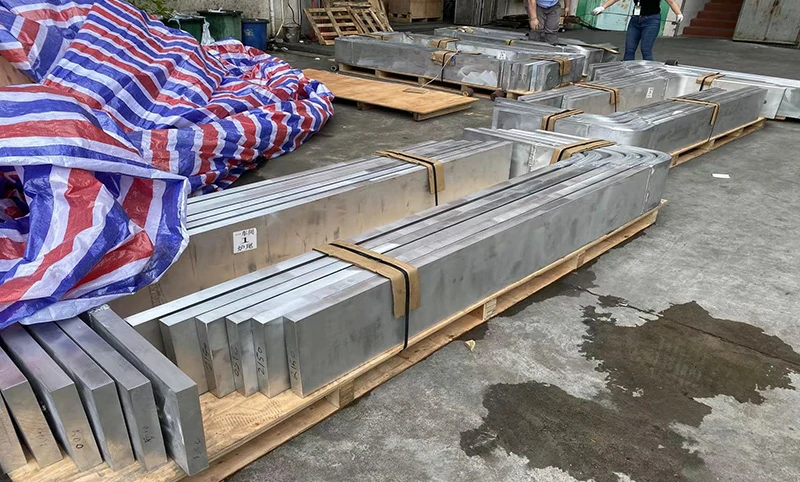

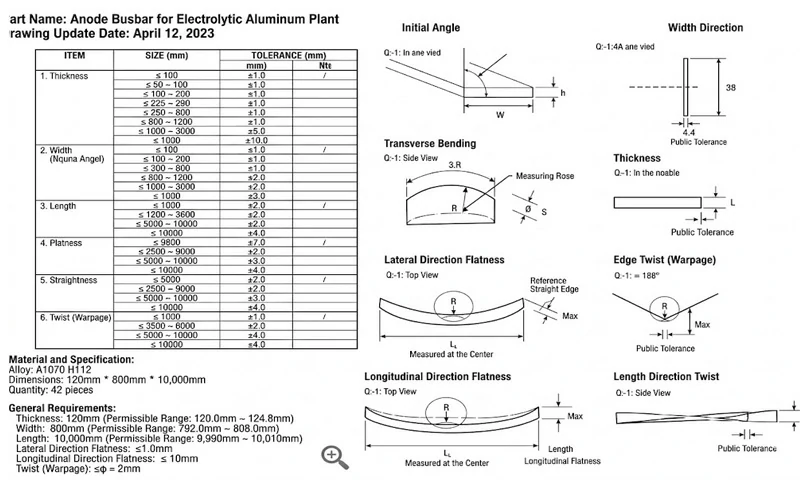

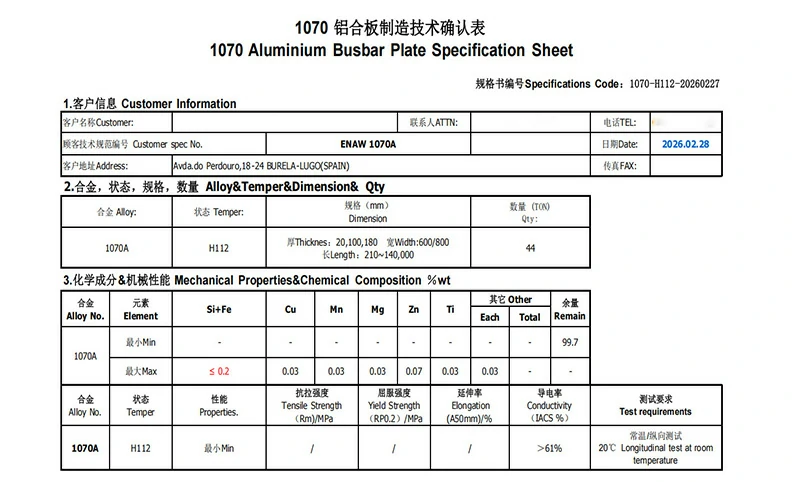

Chalco поставляла алюминиевые шины A1070 H112 с толщиной пластинчатой резкой для крупного проекта соединения с высоким током. Размеры каждого изделия составляли 120 мм × 600 мм × 10 000 мм, всего 62 штуки. Проект требовал контроля толщины, ширины, длины, ширины-направления, плоскости длины-направления, а также волнистости/развала, что делало его типичным кастомным проектом с большим сечением и сверхдлинной алюминиевой шиной.

Этот случай показывает, что поставка больших алюминиевых шин зависит не только от размерных возможностей. Также требуется соблюдение допусков рисования, контроль формы, качество краёв, защита поверхности, экспортная упаковка, доставка и отслеживаемость документации. Для аналогичных проектов Chalco может оценивать вырезку пластин, обработку после вырезки, инспекцию размеров, экспортную упаковку и документацию материалов на основе чертежей заказчика.

Если ваш проект включает алюминиевые шины шириной 500–600 мм, толщиной около 100 мм или длиной 8–10 м, отправьте свои чертежи в Chalco для оценки решений по нарезке, контролю допусков и упаковке/транспортировке.

Мгновенная цитата

FAQ

1. Могут ли алюминиевые шины шириной 600 мм или толщиной более 100 мм всё ещё быть получены с помощью экструзии?

Прямая оценка с использованием стандартной экструдированной алюминиевой шины обычно не рекомендуется. Традиционная экструзия подходит для стандартных профилей и массового производства. Когда ширина шины достигает 500–600 мм, толщина достигает 100 мм, а длина — 8–10 м, предпочтительным способом становится резка плит. Окончательный метод производства должен быть подтвержден на основе сплава, размерных требований, допусков и технических характеристик проекта.

2. Какие типы алюминиевых шин крупного размера с пластинной резкой Chalco может настраивать?

Chalco настраивает сверхширокие, сверхтолстые, сверхдлинные и крупные проводящие алюминиевые шины по чертежам заказчика. Мы поставили 120 мм × 600 мм × 10 000 мм A1070 H112 с пластинной резкой. Окончательные размеры зависят от откалки сплава, доступного запаса пластин, допусков, единичного веса, упаковки и ограничений по транспортировке.

3. Какие допуски необходимо контролировать для алюминиевых шин толщиной 120 мм, шириной 600 мм, класса 10 м?

Помимо допусков по толщине, ширине и длине, критически важными элементами контроля являются плоскость как по ширине, так и по длине, волнообразность/развал, угол среза, деформация концов, заусенцы и состояние поверхности. Они напрямую влияют на монтаж на поле, конечные соединения, подгонку контактного интерфейса и принятие проекта. Для крупных шин соответствующие допуски и критерии проверки должны быть чётко определены на этапе чертежа.

4. Какие алюминиевые сплавы обычно выбирают для больших проводящих алюминиевых шин?

Для приоритета электрической проводимости рассмотрим высокопроводимые сплавы, такие как 1070 / 1070A, 1060 или 1350. Для сбалансированной проводимости и механической прочности можно оценить 6101. В основных проводниках с крупным сечением пластин обычно отдаются приоритеты 1070 / 1070A. Окончательный выбор должен соответствовать требованиям по проводимости, темперу, MTC, применимым стандартам и согласованным техническим требованиям.

5. Могут ли крупноразмерные алюминиевые шины для пластин всё ещё подвергаться гибке, сверлению или обработке концов?

Да, основываясь на оценке рисунка. Алюминиевые шины после вырезания могут быть сверлены, прорезаны, скошены, ступенчаты, обработаны на контактных поверхностях или изогнуты. Для сверхбольших шин такие операции обычно сосредоточены на конечных интерфейсах, монтажных функциях и проводящих контактных зонах — с акцентом на точность отверстия, качество торцевой поверхности и плоскость контактной поверхности.

6. Можно ли приварить гибкие сегменты из алюминиевой фольги или тонкого листа к крупным жёстким алюминиевым шинам?

Да, при конкретной оценке проекта. В случаях термического расширения, вибраций или смещения сборки гибкие сегменты (сваренные из алюминиевой фольги или тонких листов) могут добавляться между жёсткими секциями шин для снятия напряжения и улучшения посадки по установке. Эта конфигурация служит гибким решением для соединения жёстких шин, а не как отдельный продукт для гибких шин.

7. Какие покрытия доступны для больших алюминиевых шин?

Chalco оценивает очистку поверхностей, удаление зауножек, оловянное покрытие, никелевое покрытие, серебряное покрытие, изоляционное покрытие/распыление, локальное маскирование и специфические для контактных поверхностей обработки по чертежам. Метод зависит от требований к проводящим контактам, зон без контактов, условий установки, размера детали и потребностей в дальнейшей сборке.

8. Как упаковываются и отправляются алюминиевые шины класса 10 m или сверхдлинные для экспорта?

Chalco разрабатывает решения по упаковке и морской перевозке на основе длины продукта, веса и порта назначения. Стандартные подходы включают защитную плёнку, отдельную упаковку и деревянные экспортные люльки без фумигации. Для длины 8–10 м или превышающих контейнеры оцениваются открытые контейнеры или специальные методы загрузки. Этикетки включают сплав, темпер, размеры, вес, номер расплава и номер партии для удобной проверки и отслеживания при получении.

9. Какая информация необходима для запроса предложения на алюминиевые шины крупного размера с нарезанной пластиной?

Пожалуйста, укажите сплав/темпер, толщину, ширину, длину, количество, чертежи или эскизы, требования к допуску, спецификации плоскости/волнообразности, требования к отверстиям/пазам или концовой обработке, потребности в гибке или гибких соединениях, обработку поверхности, сертификацию материалов, метод упаковки и порт назначения. Чем полнее информация, тем проще Chalco оценить возможность резки толстой пластины, требования к инспекции, решения по упаковке и предложение.

Запросите индивидуальную смету на большие алюминиевые шины

Пожалуйста, отправьте свои чертежи, размеры, допуски, сплав, требования к обработке, а также детали упаковки/доставки. Chalco может оценить варианты нарезки толстых листов, дальнейшую обработку, обработку поверхности, инспекционную документацию и варианты экспортной поставки в соответствии с требованиями вашего проекта, а также предоставить соответствующую смету.

Рекомендуем предоставить следующую информацию:

• Сплав/темпер: например, 1070/1070A H112, 1060, 1350, 6101 и т.д.
• Размеры и количество: толщина × ширина × длина, количество или общий вес
• Чертежи или эскизы: для подтверждения формы, расположения отверстий, изгиба, конфигурации концов и методов соединения
• Требования к допуску: по толщине, ширине, длине, плоскости, волнистости, углу среза и т.д.
• Дальнейшая обработка: сверление, прорезивание, фаски, обработка концов, гибка или гибкие соединения
• Обработка поверхности: очистка, удаление заушников, оловянное покрытие, никелирование, серебряное покрытие, изоляционное покрытие или локальная обработка
• Требования к документации: MTC, EN10204 3.1, отчёты о тестах, отслеживаемость тепла/пакетной отследимости
• Упаковка и доставка: длина отдельного элемента, порт назначения и необходимость специальных погрузочных или открытых контейнерных решений
