Высокопроводящая алюминиевая проволока 1070 с чистотой 99.7%, отличной электропроводностью, легким весом и коррозионной стойкостью является идеальным выбором для удовлетворения высоких требований современных систем молниезащиты.
Технические характеристики алюминиевой проволоки 1070 (ГОСТ 11069)
Стандарты: ASTM B211, ASTM B232, ASTM B221, EN 573-3, ASTM B416-98, GB/T 3195, AS1222, IEC61089 (Ближайший российский аналог: ГОСТ 4784, ГОСТ 11069)
Сертификаты: NEMA, UL 467, ISO 9001, UL, RoHS, SGS, MSDS
Популярные виды высокопроводящей алюминиевой проволоки 1070
Варианты сечения алюминиевой проволоки 1070

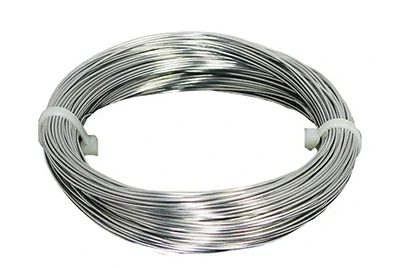

Алюминиевая проволока круглого сечения 1070
Алюминиевая круглая проволока 1070 обычно используется в общих системах токоотводов молниезащиты.
Связаться с нами

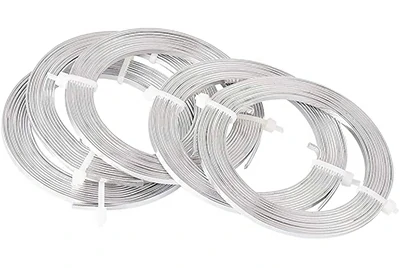

Алюминиевая овальная / плоская проволока 1070
Плоская или овальная алюминиевая проволока 1070 подходит для систем молниезащиты, требующих более высокой пропускной способности по току и большей механической прочности.
Связаться с намиМы также предлагаем алюминиевую проволоку 1070 различного сечения: квадратного, шестигранного, звездчатого и трапециевидного, которые могут быть изготовлены на заказ в соответствии с вашими конкретными потребностями.
Размеры и допуски алюминиевой проволоки 1070
Наша алюминиевая проволока 1070 доступна в диапазоне диаметров от 0.8 мм до 45 мм, что отвечает потребностям различных сценариев применения.
Мгновенная котировкаРаспространенные диаметры:
- 1.6 мм: Подходит для систем молниезащиты небольших жилых домов или электрооборудования с низкой нагрузкой.
- 3 мм: Идеально подходит для токоотводов в небольших зданиях.
- 4 мм: Используется в системах молниезащиты для средних и малых зданий.
- 6 мм: Широко используется в токоотводах для обычных жилых и коммерческих зданий.
- 8 мм: Подходит для токоотводов в средних и крупных зданиях, а также в высотных сооружениях.
- 10 мм: Подходит для высотных зданий и крупных промышленных объектов, способна выдерживать большие токи молнии.
Таблица диапазонов диаметров и допусков:
| Диаметр (мм) | Допуск (мм) |
| 0.80 - 0.99 | ±0.02 |
| 1.00 - 1.99 | ±0.03 |
| 2.00 - 2.99 | ±0.04 |
| 3.00 - 5.00 | ±0.05 |
Другие композитные металлические изделия для токоотводов молниезащиты

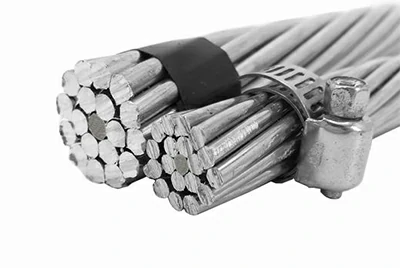

Сталеалюминиевая проволока
Сталеалюминиевая проволока (АС)
Сталеалюминиевая проволока обладает такими преимуществами, как более высокая допустимая токовая нагрузка, снижение потерь энергии и улучшенная механическая прочность.
Связаться с нами
Сталеалюминиевая проволока обеспечивает высокую прочность и долговечность в суровых условиях эксплуатации.
- Доля алюминия: 5% - 25% (настраивается по запросу)
- Удлинение: не менее 1%, хорошая гибкость и адаптивность
- Показатели скручивания: отсутствие разрывов после 20 скручиваний
- Проводимость: 14% - 40%, выбирается в зависимости от требований
- Вес: на 5% легче стали
- Срок службы: длительный, подходит для продолжительного воздействия внешних факторов
Технический паспорт сталеалюминиевой проволоки для токоотводов молниезащиты:
| Класс | 14% IACS | 20.3% IACS A | 20.3% IACS B | 23% IACS | 27% IACS | 30% IACS | 35% IACS | 40% IACS |
| Сечение Al (%) | 13 | 25 | 25 | 30 | 37 | 43 | 52 | 62 |
| Сечение St (%) | 87 | 75 | 75 | 70 | 63 | 57 | 48 | 38 |
| Весовое соотношение AL (%) | 5 | 10.4 | 10.4 | 12.9 | 16.9 | 20.7 | 27.3 | 36.1 |
| Весовое соотношение ST (%) | 95 | 89.6 | 89.6 | 87.1 | 83.1 | 79.3 | 72.7 | 63.9 |

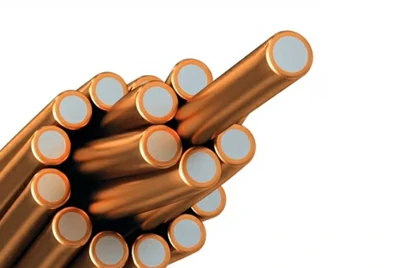

Алюмомедная проволока
Алюмомедная проволока (CCA)
В системах молниезащиты алюмомедная проволока используется в качестве альтернативы чисто медным или алюминиевым проводникам.
Связаться с нами
- Вес: 0.160 кг/м
- Диаметр: 8 мм
- Покрытие: минимум 70 микрон медного слоя
- Стандарты: TS EN 62305, TS EN 62561, NFC 17-102 / 2011
Оцинкованная алюминиевая проволока 1070
Оцинкованная алюминиевая проволока 1070
Оцинкованная алюминиевая проволока 1070 покрыта слоем цинка для повышения коррозионной стойкости и механической прочности.
Связаться с нами
Распространенные диаметры: 3 мм, 4 мм, 6 мм, 8 мм (доступны индивидуальные размеры)
Почему для токоотводов молниезащиты используется оцинкованная алюминиевая проволока?
- Коррозионная стойкость: цинковое покрытие обеспечивает превосходную защиту, предотвращая эрозию алюминия и продлевая срок службы.
- Механическая прочность: гальванический слой улучшает предел прочности проволоки на растяжение, стойкость к истиранию и твердость.
- Экономическая эффективность: по сравнению с медными проводниками, алюминиевая и оцинкованная алюминиевая проволока более доступны по цене при сохранении хорошей долговечности.
Сопутствующие алюминиевые изделия в системах молниезащиты
Алюминиевая сварочная проволока 1070 (Св-А7)
Используется для сварки алюминиевых компонентов в системах молниезащиты, обеспечивая хорошую проводимость в местах контактов.
Связаться с нами

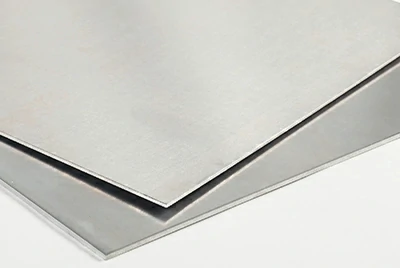

Алюминиевая пластина 1070 (А7)
Используется для изготовления различных алюминиевых фитингов в системах молниезащиты.
Связаться с намиБолты 6082 T6 (АД35 Т6)
Соединяют молниеприемник и токоотвод, безопасно проводя ток молнии.
Связаться с нами

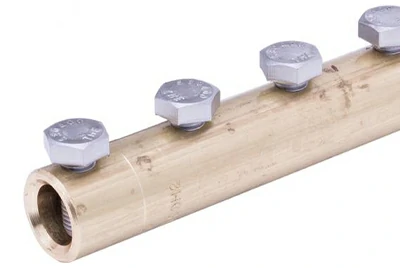

Кабельные соединители 1070
Оконечивают токоотвод к системе заземления, обеспечивая безопасное рассеивание тока молнии.
Связаться с намиХимический состав высокопроводящей алюминиевой проволоки 1070
| Химический элемент | % Стандарт (ГОСТ 11069) | % Фактический |
| Si (Кремний) | 0.20 max | 0.07 |
| Fe (Железо) | 0.25 max | 0.102 |
| Cu (Медь) | 0.03 max | 0.002 |
| Mn (Марганец) | 0.03 max | 0.0015 |
| Mg (Магний) | 0.03 max | 0.001 |
| Zn (Цинк) | 0.07 max | 0.008 |
| Ti (Титан) | 0.03 max | 0.002 |
| Другие (каждый) | 0.03 max | - |
| Другие (всего) | - | - |
| Al (Алюминий) | 99.7 min | Остальное |
Физические свойства высокопроводящей алюминиевой проволоки 1070
| Физическое свойство | Значение |
| Электропроводность: Равный объем | 61 % IACS |
| Электропроводность: Равный вес (удельная) | 200 % IACS |
| Плотность | 2.70 г/см³ |
| Точка плавления | 640 °C |
| Тепловое расширение | 23 x10^-6 /K |
| Теплопроводность | 230 Вт/(м·К) |
| Удельная теплоемкость | 900 Дж/(кг·К) |
| Модуль упругости | 68 ГПа |
| Модуль сдвига | 26 ГПа |
Механические свойства высокопроводящей алюминиевой проволоки 1070
| Диаметр (мм) | Твердое состояние (Н) | Отожженное состояние (О) | ||
| Предел прочности (кгс/мм²) | Удлинение (%) | Предел прочности (кгс/мм²) | Удлинение (%) | |
| 0.80-1.00 | 16.5 min | 1.0 min | 7.5 min | 10 min |
| 1.01-1.50 | 16.0 min | 1.2 min | 7.5 min | 12 min |
| 1.51-2.00 | 16.0 min | 1.5 min | 7.5 min | 12 min |
| 2.01-3.00 | 16.0 min | 1.5 min | 7.5 min | 15 min |
| 3.01-4.00 | 15.0 min | 1.5 min | 7.5 min | 18 min |
| 4.01-4.50 | 15.0 min | 2.0 min | 7.5 min | 18 min |
| 4.51-5.00 | 15.0 min | 2.0 min | 7.5 min | 18 min |
Преимущества высокопроводящей алюминиевой проволоки 1070
- Отличная проводимость: благодаря содержанию алюминия 99.7%, она обладает чрезвычайно высокой проводимостью, эффективно отводя ток молнии и защищая оборудование.
- Легкий вес: алюминий легче меди, что снижает трудоемкость монтажа и транспортные расходы.
- Экономичность: дешевле медных проводников, обеспечивая высокое соотношение цены и качества.
- Коррозионная стойкость: алюминий естественным образом устойчив к коррозии, сохраняя эксплуатационные характеристики даже во влажной и соленой среде.
- Долговечность: стабильная работа даже после длительного воздействия внешней среды, что сокращает частоту замен.
- Простота установки: оптимизированная конструкция намотки позволяет эффективно работать монтажникам и сантехникам.
Готовые изделия и применение высокопроводящей проволоки 1070 для молниезащиты
Многожильный провод для токоотвода молниезащиты
Многожильный провод больше подходит для систем молниезащиты с высокой нагрузкой, требующих масштабной и протяженной прокладки.
Связаться с нами

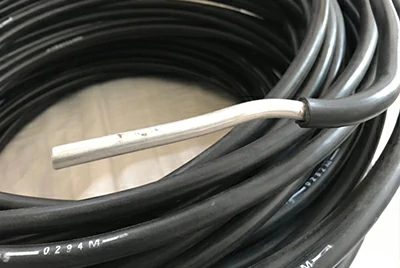

Одножильная проволока для токоотвода молниезащиты
Требует высокой проводимости, особенно подходит для простых установок.
Связаться с намиПример из практики:
При монтаже системы молниезащиты высотного жилого дома на побережье клиент выбрал алюминиевую проволоку 1070 в качестве токоотвода из-за сильного коррозийного воздействия соляного тумана и влаги на металлы.
Высокая проводимость алюминия обеспечивает быстрый отвод тока молнии, а коррозионная стойкость проволоки идеально подходит для суровых прибрежных условий, снижая затраты на обслуживание.
Мгновенная котировка
Факторы, влияющие на проводимость алюминиевой проволоки 1070
На проводимость алюминиевой проволоки в первую очередь влияют такие факторы, как чистота, микроструктура и способ обработки.
1. Чистота алюминия: чем выше чистота алюминия, тем лучше его проводимость. Примеси, такие как кремний и железо, снижают проводимость, поэтому их минимизация значительно улучшает электрические характеристики.
2. Процесс холодной прокатки: во время холодной прокатки зерна алюминия могут вытягиваться или растягиваться, что влияет на проводимость.
3. Границы зерен: границы между зернами препятствуют потоку электронов, что может привести к снижению проводимости.
4. Легирование: добавление легирующих элементов в процессе обработки может вызвать увеличение дислокаций решетки, что повышает сопротивление.
5. Сильная холодная деформация: в процессе сильной холодной деформации ориентация зерен может измениться с хаотичной на упорядоченную, что также влияет на проводимость.
Поверхность высокопроводящей алюминиевой проволоки 1070
- Гладкая поверхность: поверхность плоская и гладкая, без складок, пузырей, заусенцев или острых краев.
- Отсутствие пятен коррозии: пятна коррозии отсутствуют, что гарантирует долговечность.
- Отсутствие царапин и повреждений: поверхность свободна от царапин, вмятин или других повреждений, что обеспечивает прочность и проводимость.
Анодирование и сварка алюминиевой проволоки 1070
Анодирование повышает коррозионную стойкость и поверхностную твердость проволоки, делая ее пригодной для систем молниезащиты.
Сварка разрешена, но зона сварки должна находиться в пределах допустимых отклонений и сохранять ту же механическую прочность и проводимость, что и основной материал.
Chalco предоставляет полные отчеты о проверке качества
Мы предлагаем подробные отчеты об инспекции, гарантирующие, что каждая партия проволоки 1070 соответствует строгим стандартам качества:
- Проверка на отсутствие ржавчины: обязательный пункт для подтверждения чистоты поверхности и коррозионной стойкости.
- Вертикальное испытание на растяжение: проволока должна выдерживать вертикальное усилие 49Н для гарантии прочности.
- Допуск диаметра и отклонение от круглости: строгий контроль размеров.
- Испытание на изгиб: проволока должна выдерживать не менее 10 изгибов без разрывов.
- Химический анализ состава: подтверждение соответствия отраслевым стандартам чистоты.
- Записи о прослеживаемости: полная прослеживаемость каждой партии продукции.

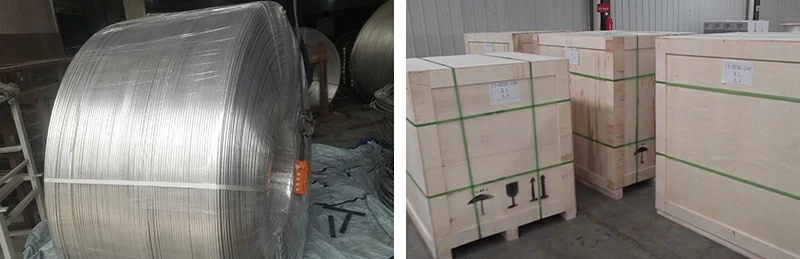

Упаковка и транспортировка алюминиевой проволоки 1070
- Характеристики упаковки: каждый моток весит 20 кг. Для проволоки 8 мм — 18 мотков на поддоне (360 кг); для 10 мм — 16 мотков на поддоне (320 кг).
- Защита безопасности: используются высокопрочные упаковочные материалы для предотвращения повреждений при транспортировке.
- Эффективная погрузка: конструкция упаковки облегчает работу погрузчика, повышая эффективность логистики.
- Экономичная логистика: оптимизация пространства на поддонах для снижения транспортных расходов.
Выбор высокопроводящих алюминиевых сплавов для молниезащиты
Алюминиевая проволока 6101 (АД31)
Алюминиевая проволока 1060 (А6)
Алюминиевая проволока 1370 (А5Е)
| Сплав | Проводимость | Прочность | Коррозионная стойкость |
| 6101 (АД31) | 60% IACS | Высокая (выше чем у 1070) | Хорошая |
| 1060 (А6) | 62% IACS | Низкая | Отличная |
| 1350 (А5Е) | 62% IACS | Низкая | Хорошая |

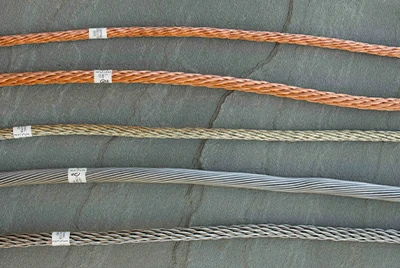

Различия между токоотводами из алюминия, стали и меди
| Материал | Коррозионная стойкость | Преимущества | Недостатки |
| Медь | Хорошая, но корродирует с сульфидами | Отличная проводимость | Дорогая, тяжелая |
| Алюминий | Хорошая (при низком содержании серы и хлоридов) | Хорошая проводимость, низкая стоимость | Не подходит для подземной среды или бетона |
| Оцинкованная сталь | Средняя, плохая в хлоридных средах | Высокая прочность, низкая стоимость | Низкая проводимость, склонность к коррозии |
| Нержавеющая сталь | Отличная для различных сред | Долгий срок службы | Низкая проводимость, высокая стоимость |
