Печать с сотами

Сотовидные уплотнения — это металлические герметичные конструкции, используемые в высокоскоростном вращающемся оборудовании, часто встречающиеся в газовых турбинах, паровых турбинах, компрессорах и некоторых компонентах авиационных двигателей. Их рабочая поверхность состоит из регулярных шестиугольных ячеек и в основном используется в области герметизации между роторами и статорами для выполнения требований по контролю зазора, снижению утечек и эксплуатационной стабильности.

Сертификаты, доступные от Chalco

Chalco предлагает сотовидные уплотнения в различных материалах, спецификациях и конструктивных формах, поддерживая индивидуализацию на основе чертежей, обработку поверхностей и проектно-ориентированную доставку. В зависимости от требований проекта Chalco может предоставить следующие сертификаты:

• Сертификация ISO 9001
• Сертификация ISO/TS 22163
• Сертификация IATF 16949
• Немецкая сертификация DIN 6701
• Сертификация Классификационного общества
• Сертификация EU EN 15085

Технические характеристики уплотнения соты

Chalco предлагает широкий спектр спецификаций сотовидных уплотнений, адаптированных к различным конфигурациям оборудования, типам герметизации и условиям эксплуатации. Стандартные продукты охватывают различные внутренние диаметры, толщину фольги, материальные системы и структурные формы, подходящие для газовых турбин, паровых турбин, компрессоров и других применений для герметизации при высоких температурах. Для производственных проектов, основанных на чертежах, можно дополнительно настраивать размеры сот, геометрические профили и материальные решения.

Основной диапазон спецификаций

Распространённая таблица размеров соты

Не уверены, какой размер подходит вашему проекту? Свяжитесь с Chalco для получения оптимального решения.

Примечания к техническим характеристикам

Меньший внутренний диаметр соты обычно лучше подходит для более тонких герметичных конструкций, тогда как толстые фольги повышают прочность конструкции и общую устойчивость. На практике при выборе следует учитывать условия работы, место герметизации, требования к материалу и методы сборки, чтобы обеспечить совместимость между размером сот, толщиной фольги и формой конструкции.

Какие распространённые структурные формы сотовидных уплотнений?

Chalco обычно предлагает сотовидные уплотнения в трёх основных формах — кольцевых, полосатых и сегментированных — чтобы учитывать различные методы сборки оборудования, условия обслуживания и требования к месту герметизации.

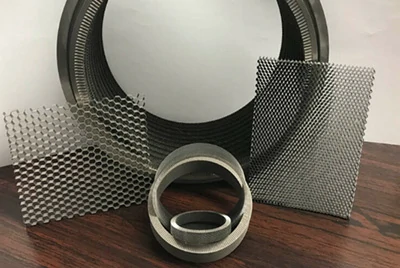

Кольцевая сотовидная пломба

Структура кольцевого типа представляет собой непрерывную круглую форму, идеально подходящую для мест, требующих непрерывной герметичной поверхности. Он обладает превосходной целостностью и хорошо подходит для спаривания с полной окружностью.

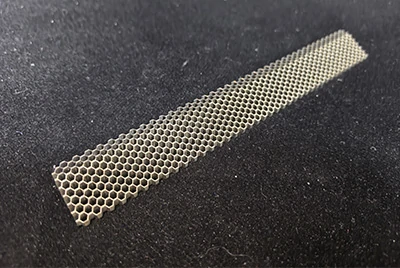

Уплотнение с лентовидным пчелиным типом

Конструкции типа полоса обычно поставляются в виде лент или лент, подходящих для последующего нарезки, формовки, сборки или сварки/пайки на определённых участках. Их преимущество заключается в большей гибкости при обработке и установке.

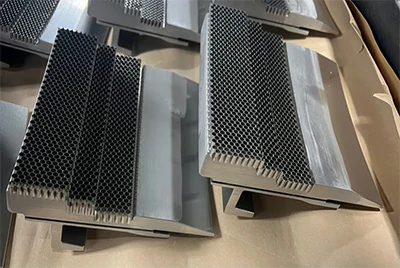

Сегментированная сотовидная печать

Сегментированные конструкции состоят из нескольких частей, что делает их идеальными для модульной установки, замены и обслуживания. Они особенно подходят, когда сборка полного кольца непрактична или когда требуется дальнейшее обслуживание.

Какие материалы предлагает Chalco для сотовидных уплотнений?

Типичные применения уплотнений Chalco Honey Plum

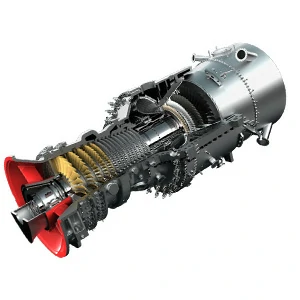

• Газотурбинные сотообразные уплотнения

  В газовых турбинах сотовидные уплотнения в первую очередь используются для минимизации утечек воздушного потока, улучшения контроля зазора и повышения эффективности герметизации. В газотурбинах низкого давления их обычно припаивают к кожухам, чтобы повысить эффективность горения, снизить расход топлива и выбросы CO₂, а также минимизировать возможные повреждения от эксцентриситета ротора.

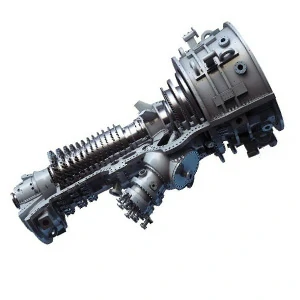

• Сотовидные уплотнения паровой турбины

  В паровых турбинах сотовидные уплотнения применяются в критически важных зонах, где важны как герметичная эффективность, так и долгосрочная эксплуатационная стабильность. Эти конструкции также подходят для систем электростанций и промышленных турбин и должны соответствовать условиям эксплуатации, геометрии монтажа и требованиям к обслуживанию.

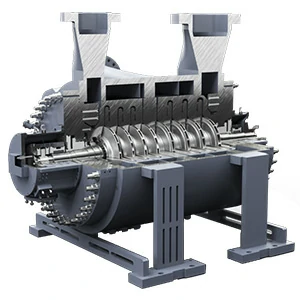

• Сотовидные уплотнения компрессора

  В промышленных компрессорах — особенно в центробежных компрессорах высокого давления и высокоскоростных турбомашинах — распространённым решением для уплотнения являются соты. Они не только контролируют протечки, но и повышают операционную устойчивость и конструктивную совместимость при высоких скоростях вращения.

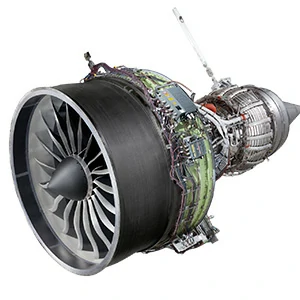

• Сотовидные уплотнения авиационных двигателей

  В авиационных двигателях сотовидные уплотнения применяются в областях, требующих точного контроля утечки воздушного потока и высокой температуры, обычно в секциях компрессоров или турбин, работая вместе с наконечниками лопастей или зубцами лабиринта. Такие применения предъявляют более строгие требования к точности размеров, материалам и производственным процессам.

Каковы преимущества сотовых уплотнений?

Сотовидные уплотнения обеспечивают более эффективные потоки в вращающем оборудовании, снижая утечки воздуха, минимизируя потери воздуха и повышая аэродинамическую эффективность.

Снижение зазора и утечки

Сотовидные уплотнения помогают дополнительно оптимизировать зазор уплотнения, минимизируя утечку высокотемпературных и высоконапорных газов в критически важных местах. Чем точнее контролируется зазор, тем меньше потери воздушного потока, что позволяет оборудованию поддерживать более стабильное состояние герметизации.

Повышенная аэродинамическая эффективность и мощность

Снижая утечки воздуха и потери в потоке, сотовидные уплотнения улучшают использование потока воздуха в каналах потока, позволяя более эффективно работать энергией непосредственно на систему, тем самым повышая мощность оборудования и общую операционную эффективность.

Снижение топлива и расход топлива

В газовых турбинах и аналогичном оборудовании снижение утечек означает меньшие потери энергии. Сотовидные уплотнения повышают эффективность герметизации, помогая снизить скорость нагрева системы, минимизировать расходы топлива и повысить экономическую эффективность.

Снижение эксплуатационных затрат и выбросов

Повышенная эффективность герметизации снижает ненужные потери энергии при одинаковых условиях эксплуатации, снижая расходы на топливо и выбросы CO₂, обеспечивая большую долгосрочную ценность для текущей эксплуатации.

Улучшенная операционная устойчивость и снижение риска повреждения компонентов

Благодаря оптимизированному зазору уплотнения утечка воздуха между компонентами турбины или ротора дополнительно контролируется, что помогает снизить потенциальные повреждения из-за эксцентриситета ротора, локального трения или аномальных паттернов потока, тем самым повышая стабильность системы.

Подходит для требований уплотнения при высоких температурах и высокой скорости

В условиях эрозии горячего газа, теплового напряжения и сложных эксплуатационных условий сотовидные уплотнения лучше отвечают требованиям по производительности и надёжности критических зон герметизации, что делает их очень ценными в газотурбинах, авиационных двигателях и высокоскоростных компрессорах.

Чем сотовидные печати отличаются от лабиринтных?

Различные структурные принципы

Лабиринтные уплотнения используют зубчатое удержание для создания падений давления, тогда как сотовидные уплотнения вводят шестиугольные клетки на поверхность герметизации, вызывая более сложные взаимодействия с потоком утечки. Таким образом, при одинаковом зазоре сотовые уплотнения обычно достигают более низких уровней утечки.

Разные характеристики герметизации

Для применений, требующих более строгого контроля протечек, сотовидные уплотнения обычно обеспечивают превосходную производительность. Они уменьшают потери воздуха, изменяя характеристики потока в зоне герметизации, тогда как лабиринтовые уплотнения представляют собой более традиционный подход на основе троттлинга.

Различное поведение в эксплуатации

Помимо контроля утечек, сотовидные уплотнения часто повышают работоустойчивость некоторых компрессоров и турбомашин. В отличие от этого, лабиринтные уплотнения могут быть более восприимчивы к силам окружного потока и перекрёстного сцепления при определённых условиях.

Разная логика выбора

Сотовидные печати не всегда превосходят лабиринтные печати во всех ситуациях. Фактическая производительность зависит от геометрии уплотнения, конструкции сотовой ячейки, рабочего зазора, скорости вращения и условий до завитка. Главное — выбрать наиболее подходящий вариант на основе конкретного оборудования и рабочих параметров.

Производственный процесс и контроль качества сотовидных пломб

Сотовидные уплотнения обычно состоят из внешнего кольца или субстрата, сочетаемого с сотовидным сердцевином. Распространённый производственный подход заключается в формировании металлической полоски в сотовидном сердцевине, её сборке с внешним кольцом или подложкой, а затем завершение окончательной сборки уплотнения через пайку, термическую обработку и осмотр.

• Точечная сварка: металлическая полоса сначала обрабатывается и точечно сваривается в сотовую сердечницу для достижения необходимого размера, длины, ширины и высоты ячеек, создавая прочный фундамент для последующего сборки.
• Вакуумная пайка: после сборки сотовой сердечницы с внешним кольцом или подложкой, вакуумная пайка объединяет их в единый блок, обеспечивая более стабильное качество соединения и структурную консистентность.
• Термическая обработка: В зависимости от материалов и требований к процессу могут применяться термические методы снятия напряжений, раствора или старение термической обработки для повышения прочности конструкции и снижения риска деформаций.
• Проверка качества: готовая продукция обычно проходит визуальный осмотр, проверку размеров и микроскопическое исследование для подтверждения соответствия структуры сот, целостности соединения и общей согласованности спецификациям.
• Документация по качеству: Для деталей, изготовленных по чертежам, OEM-поставкам или проектам по замене MRO, Chalco может предоставлять материалы, процессы и документацию, связанную с инспекцией, по мере необходимости, чтобы облегчить приёмку и отслеживание проекта.

Возможности исследований, производственных и испытательных возможностей уплотнения Chalco Honeycomb

Chalco предлагает комплексную поддержку уплотнений соты — от анализа моделирования и выбора материалов до производства готовых деталей, тестирования первой изделия, массового производства и финальной инспекции, помогая клиентам эффективно проводить валидацию проекта, проверку прототипов и доставку проектов.

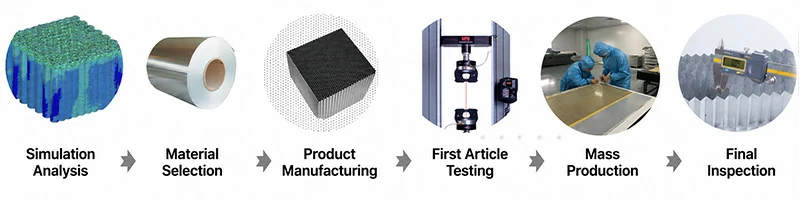

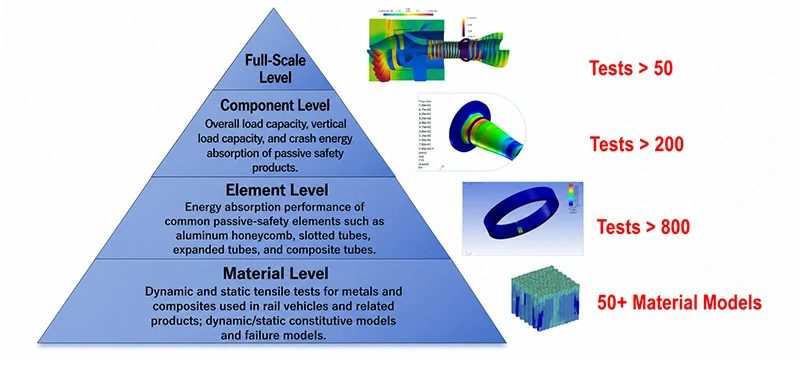

Сквозная поддержка возможностей от конца до конца

• Симуляционный анализ: оценивает работу структуры соты под нагрузкой, ударом, деформацией и поглощением энергии.
• Выбор материалов: Подбирает такие материалы, как нержавеющая сталь, никельевые суперсплавы, Hastelloy и Haynes, на основе температуры, давления, среды и условий эксплуатации.
• Производство готовых деталей: поддерживает формовку сердечника с сотами, конструкционную обработку, сварку/пайку, поверхностную обработку и сборку компонентов.
• Тестирование первой статьи: проверка прототипов перед массовым производством снижает риски производства и сборки на последующих этапах.
• Массовое производство: стабильное производство в соответствии с требованиями проекта обеспечивает согласованность размеров, конструкции и материалов.
• Инспекция готовой детали: Качество продукции проверяется с помощью проверки размеров, визуальных проверок, микроскопических наблюдений и тестирования производительности.

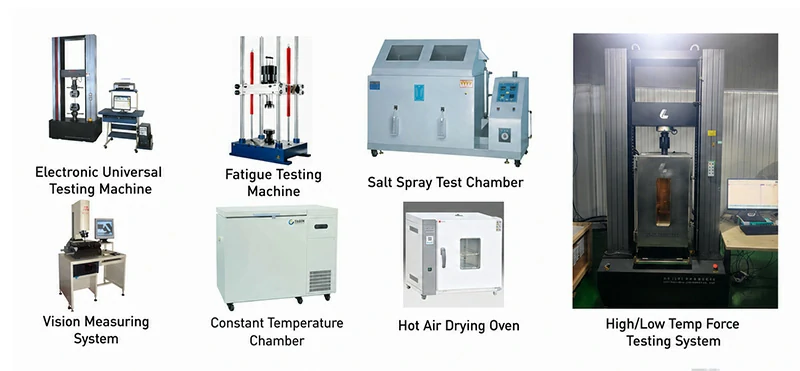

Оборудование для испытаний и инспекции

Chalco оснащён универсальными электронными испытательными машинами, тестирами усталости, камерами для соляного распыления, системами измерения зрения, камерами окружающей среды, тестирами силы высоких и низких температур, большими испытателями удара с перепадом веса, а также прецизионным микроскопическим и метрологическим оборудованием, обеспечивающим комплексную валидацию материалов, структурные испытания и заводскую инспекцию уплотнений соты.

Какая информация необходима перед запросом предложения?

Сотовидные пломбы обычно производятся на заказ. Предоставление полной ключевой информации заранее помогает Chalco быстрее предоставить более профессиональное, подходящее предложение и решение.

• Оборудование для применения: Пожалуйста, уточните, будет ли пломба использоваться в газовых турбинах, паровых турбинах, компрессорах, авиационных двигателях или другом оборудовании для определения условий эксплуатации и конструктивной совместимости.
• Рабочая температура: Укажите температурный диапазон, чтобы помочь определить наиболее подходящую систему материалов и процесс соединения.
• Чертежи или образцы: Если имеются, пожалуйста, включите чертежи, физические образцы или существующие детали для более точной оценки размеров и методов производства.
• Структурная конфигурация: Укажите, нужны ли вам кольцевые, полосатые или сегментированные формы, чтобы помочь определить формат доставки и способ сборки.
• Требования к материалам: Определите предпочтительные материалы, такие как нержавеющая сталь, никельевые сплавы, Hastelloy, Haynes или FeCrAlY для облегчения предварительного отбора на основе условий эксплуатации.
• Целевые размеры: рекомендуется указывать ключевые параметры, такие как общие размеры, размер сотовой ячейки, толщина фольги и высота сот, чтобы минимизировать дальнейшие расхождения в коммуникации.
• Тип проекта: Пожалуйста, уточните, является ли это OEM-предложением или MRO для согласования подходов к производству и поставке.
• Количество заказов: Предоставьте выборочные количества, требования к объёмам или годовые планы закупок, чтобы ускорить составление графика и котировки производства.

FAQ

Может ли Chalco предоставить образцы?

Да. Для новых проектов, проверки материалов или подтверждения конструкции Chalco может оценить возможность предоставления тестовых образцов на основе чертежей или требований к образцам. Образцы обычно используются для проверки размеров сот, материала, конструкционной формы и совместимости последующей сборки.

Какое минимальное количество заказа (MOQ) для уплотнений с сотами?

MOQ зависит от качества материала, размеров сот, структурной конфигурации и сложности обработки. Прототипирование малых партий возможно для стандартных материалов и распространённых размеров; для специальных сплавов или сложных конструкций MOQ должен быть подтвержден на основе производственных процессов и ограничений по закупке материалов.

Каковы типичные сроки подготовки индивидуальных сотовидных уплотнений?

Сроки поставки обычно зависят от доступности материалов, сложности чертежа, методов обработки, термической обработки и требований к инспекции. Стандартные конфигурации имеют относительно более короткие циклы доставки, тогда как проекты с использованием специальных сплавов, сложных геометрий или дополнительной сертификационной документации требуют индивидуального подтверждения сроков готовности.

Может ли Chalco реверс-инжиниринг сотовидных уплотнений из существующих деталей или образцов?

Да. Если полные чертежи отсутствуют, клиенты могут предоставить устаревшие детали, образцы фотографий или данные о ключевых размерах. Chalco может провести предварительную структурную оценку на основе имеющихся образцов и помочь в подтверждении производственных решений.

Какую качественную документацию можно предоставить для сотовидных уплотнений?

В зависимости от требований проекта Chalco может предоставлять сертификаты материалов, записи о размерной инспекции, документацию по процессам и отчёты о инспекции по доставке. Для OEM, MRO или инженерных проектов список документов может быть заранее подтвержден в соответствии с критериями принятия заказчиком.

Как следует проверять сотовидные пломбы после получения?

Рекомендуется сосредоточиться на проверке состояния поверхности, целостности соты, критических размеров, маркировки материалов, количества и сопутствующей документации. Для проектов с жёсткими требованиями к сборке проверяйте общие размеры, монтажные интерфейсы и участки соединения по чертежам.

Как защищён структура соты во время перевозки?

Учитывая тонкость сотовидных уплотнений, упаковка обычно включает меры против сжатия, деформации и защиты от абразии. Для кольцевых, сегментированных или специально обработанных на поверхности продуктов могут использоваться отдельные, амортизирующие или индивидуальные упаковки с учетом размера и конструкции для минимизации риска повреждений при транспорте.
