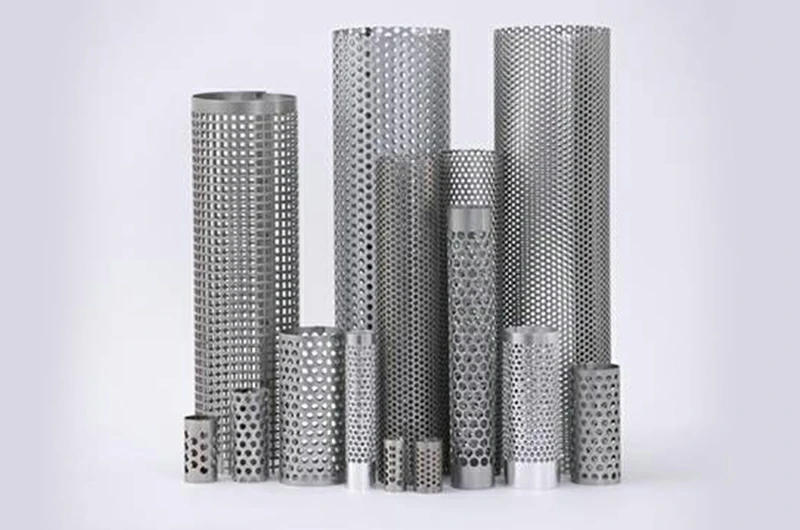

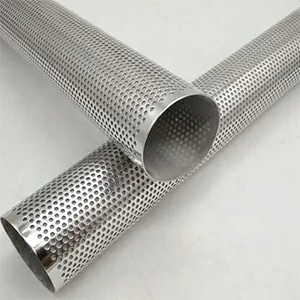

Перфорированная алюминиевая труба

Перфорированная алюминиевая труба — это функциональное трубное изделие, изготовленное путем пробивки точных отверстий в алюминиевых листах с последующей вальцовкой, сваркой, удалением заусенцев и финишной обработкой поверхности. Она сочетает в себе вентиляцию, фильтрацию и эстетическую привлекательность в одном решении. Нажмите для просмотра [Перфорированный алюминиевый лист]

• Коэффициент открытой площади: 20% – 65%, напрямую влияет на поток жидкости и перепад давления
• Тип отверстий и диаметр: доступны круглые отверстия, квадратные отверстия и прорези, с настраиваемым диаметром от 0.5 мм до 50 мм
• Диаметр трубы и толщина стенки: наружный диаметр варьируется от 10 мм до 650 мм; толщина стенки от 0.4 мм до 5 мм

Используя легкость, высокую прочность и коррозионную стойкость алюминия, перфорированные алюминиевые трубы обеспечивают плавный поток воздуха в системах HVAC и точную фильтрацию в гидравлических приложениях, обеспечивая более эффективное, долговечное и адаптируемое решение.

Нажмите для просмотра [Изучить другие шаблоны перфорации Chalco]

Технические характеристики перфорированной алюминиевой трубы

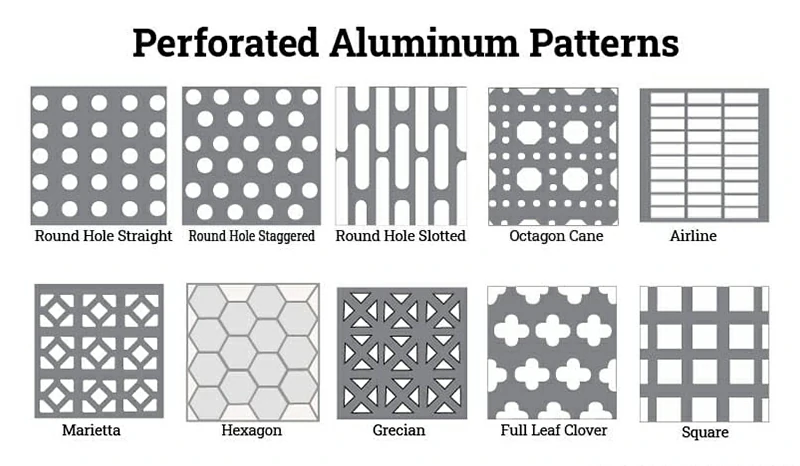

Общие типы отверстий

Круглое отверстие

Наиболее универсальное; идеально подходит для вентиляции, фильтрации и звукоизоляции.

Квадратное отверстие

Чистый и единообразный внешний вид с высокой воздухопроницаемостью; обычно используется в архитектурных фасадах и облицовке.

Щелевое отверстие

Поддерживает направленный поток воздуха или дренаж; широко используется в системах HVAC и гидравлическом экранировании.

Шестигранное отверстие

Повышает как прочность, так и открытую площадь; балансирует эстетику и функциональность — подходит для высокоточной фильтрации или декоративного использования.

Ромбовидное отверстие

Диагональная компоновка сочетает поток жидкости с визуальной привлекательностью; популярно для современных фасадов зданий и функциональных перегородок.

Отверстие в виде рыбьей чешуи

Отличительный дизайн для премиальной эстетики; идеально подходит для высококачественных потолков и интерьерной архитектурной отделки.

Спецификации

Возможности индивидуального заказа

• Форма отверстий, диаметр отверстий и открытая площадь могут быть адаптированы по вашим чертежам (услуги OEM/ODM)
• Диаметр трубы, толщина стенки и длина могут быть разрезаны или обработаны под конкретные размеры
• Настраиваемое направление пробивки и расположение отверстий для соответствия особым требованиям гидродинамики или декоративного дизайна
• Доступна прецизионная сварка и сборочная обработка для сокращения ваших затрат на рабочую силу и времени на последующих этапах

Ищете решения для применения различных конструкций и спецификаций перфорированных алюминиевых труб?

Нажмите кнопку ниже, чтобы изучить варианты индивидуальной настройки, которые помогут вам достичь более эффективных и визуально привлекательных дизайнерских целей!

Типы перфорированных алюминиевых труб

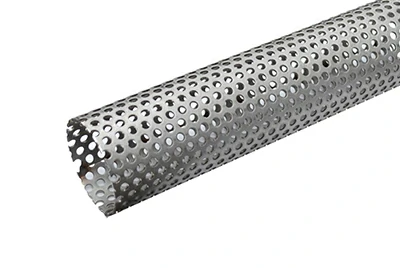

Круглая перфорированная алюминиевая труба

Самый распространенный тип, отличающийся однородной и стабильной структурой трубы, доступен с различными типами отверстий, коэффициентами открытой площади и вариантами обработки поверхности.

Наружный диаметр: 10 мм - 650 мм

Толщина стенки: 0.4 мм - 5 мм

Перфорированная алюминиевая квадратная труба

Высокая жесткость сечения и отличная несущая способность, идеально подходит для систем навесных стен, конструкционных опор, механических рам и производства мебели.

Общие размеры: 20х20 мм, 30х30 мм, 50х50 мм

Толщина стенки: 0.5 - 5 мм

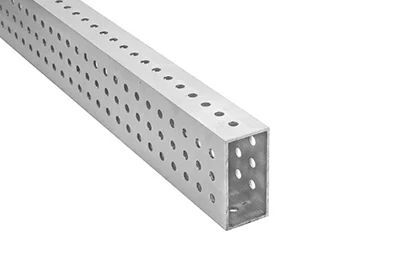

Прямоугольная перфорированная алюминиевая труба

Сочетает в себе структурные преимущества квадратных труб с более гибким соотношением сторон, обычно используется в вентиляционных каналах, защитных ограждениях станков, рамах рекламных щитов и проектах по индивидуальному декору.

Овальная перфорированная алюминиевая труба

Гладкий и эстетичный внешний вид, низкое сопротивление ветру и высокая эффективность использования пространства. Подходит для корпусов осветительных приборов, транспортного оборудования, арт-инсталляций и других специальных сценариев дизайна.

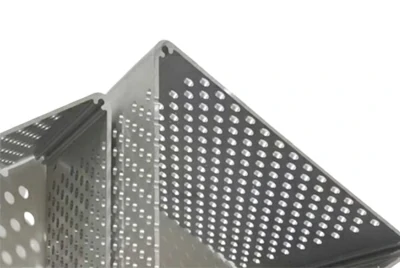

Перфорированная алюминиевая труба нестандартной формы

Изготавливается по чертежам заказчика для удовлетворения уникальных функциональных и декоративных потребностей. Широко используется в элитной архитектуре, выставочных экспозициях и проектах по индивидуальному промышленному дизайну.

Chalco также предлагает другие перфорированные алюминиевые материалы

перфорированный алюминиевый уголок

перфорированный алюминиевый швеллер (C-образный)

перфорированные алюминиевые косынки

Особенности перфорированной алюминиевой трубы

• Изготавливается из 6061-T6 (АД33Т6), 7075 (В95) и других высокоэффективных алюминиевых сплавов, обеспечивающих прочность, сопоставимую с углеродистой сталью, при весе всего 1/3–1/4 от нее — что значительно снижает собственный вес и транспортные расходы.
• Алюминий естественным образом образует плотную оксидную пленку. После анодирования, покрытия PVDF или порошкового покрытия он сопротивляется воздействию соляного тумана и влажности, что делает его идеальным для длительного использования на открытом воздухе или в суровых условиях.
• Открытая площадь регулируется от 20% до 65%, диаметр отверстий от 0.5 мм до 50 мм — обеспечивается высокая пропускная способность воздуха при возможности микрофильтрации и балансе между воздухопроницаемостью и потерей давления.
• Поддерживает различные типы отверстий, включая круглые, квадратные, щелевые, шестигранные и рыбью чешую; доступно прямое или шахматное расположение. Подходит как для вентиляции и рассеивания тепла, так и для навесных стен и подвесных потолков, сочетая функцию и эстетику.
• Формуется методом штамповки, обработки на станках с ЧПУ или лазерной резки, с гладкими краями без заусенцев. После вальцовки и сварки трубы могут быть напрямую собраны или соединены с помощью фланцев или резьбы, что обеспечивает гибкость сборки и возможность повторной обработки на месте.
• Алюминий подлежит 100% вторичной переработке с низким энергопотреблением при производстве и переработке. По сравнению с нержавеющей сталью или пластиком, он предлагает более конкурентоспособную стоимость для изделий тех же размеров.

Варианты материалов для перфорированной алюминиевой трубы

• Перфорированная алюминиевая труба 1060 (АД1)

  Технически чистый алюминий с содержанием алюминия ≥99.6%. Мягкая текстура, отличная пластичность, выдающаяся обрабатываемость и превосходная коррозионная стойкость. Обычно используется во внутренней отделке, осветительных конструкциях, легких защитных кожухах и системах вентиляции/вытяжки, где требуется высокая обрабатываемость, но требования к прочности низкие.

• Перфорированная алюминиевая труба 1100 (АД)

  Почти чистый алюминий с отличной коррозионной стойкостью, обрабатываемостью и свариваемостью. Гладкая поверхность с высокой отражающей способностью. Широко применяется в архитектурном декоре, вывесках, защитных ограждениях, фильтрах с низкой нагрузкой и вытяжных воздуховодах.

• Перфорированная алюминиевая труба 3003 (АМц)

  С добавлением марганца, прочнее чистого алюминия, с отличной коррозионной стойкостью и хорошей формуемостью. Высокая экономическая эффективность. Подходит для наружных навесных стен, просеивающего и фильтрующего оборудования, механических вентиляционных каналов и гидравлических систем, где требуются определенные механические характеристики.

• Перфорированная алюминиевая труба 5052 (АМг2.5)

  Магниево-алюминиевый сплав с высокой прочностью, отличной коррозионной стойкостью (включая соляной туман) и хорошей свариваемостью. Обычно используется в морских защитных кожухах, фильтрах для химических жидкостей, премиальных вентиляционных системах и механических компонентах, требующих коррозионной стойкости и средней или высокой прочности.

• Перфорированная алюминиевая труба 6060 (АД31)

  Средняя прочность, отличные характеристики экструзии и превосходная отделка поверхности (высокая эстетическая ценность после анодирования). Часто используется в архитектурных перилах, стойках, легких структурных рамах и вентилируемых системах навесных стен, требующих как внешнего вида, так и снижения веса.

• Перфорированная алюминиевая труба 6061 (АД33)

  Отличные механические свойства и коррозионная стойкость, хорошая свариваемость и высокая прочность, которая может быть дополнительно повышена путем термообработки. Широко используется в опорах высоконагруженных вентиляционных/фильтрационных систем, промышленных вытяжных трубопроводах и защитных кожухах оборудования.

• Перфорированная алюминиевая труба 6063 (АД31)

  Выдающиеся характеристики экструзии, гладкая поверхность, сильная коррозионная стойкость и декоративная привлекательность. Часто используется в архитектурных навесных стенах, внутренних и наружных декоративных решетках, акустических панельных системах и легких корпусах оборудования.

Типичные применения перфорированной алюминиевой трубы

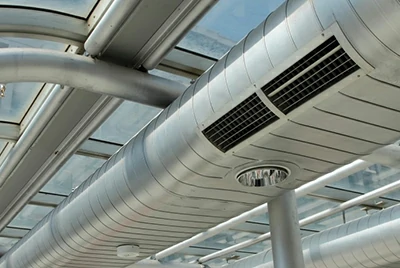

HVAC и системы вентиляции

Перфорированные алюминиевые трубы используются в системах кондиционирования и вентиляции в качестве приточных воздуховодов, вытяжных отверстий и корпусов диффузоров. Они обеспечивают эффективную вентиляцию и распределение воздуха, эффективно снижая шум воздушного потока. Анодированная поверхность повышает долговечность и эстетическую привлекательность.

Фильтрация жидкостей и газов

Перфорированные трубы используются как опорные элементы и фильтрующие компоненты в водоподготовке, нефтегазовой отрасли и гидравлике. Благодаря высокой прочности, варьируемой открытой площади и различным типам отверстий, они обеспечивают эффективную фильтрацию и точный контроль потока жидкостей.

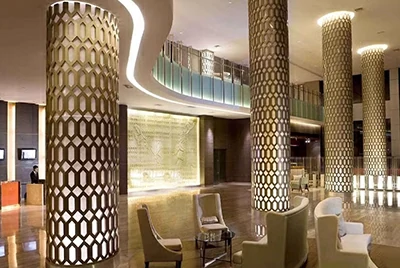

Архитектурный декор и конструкционная поддержка

В облицовке навесных стен, покрытиях колонн, внутренних перегородках и потолочных системах перфорированные алюминиевые трубы сочетают в себе современный внешний вид с легкой структурой, обеспечивая как декоративные, так и несущие характеристики. Широко используются в коммерческих помещениях, аэропортах, выставочных залах и станциях метро.

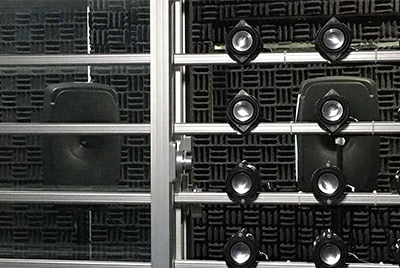

Акустическая инженерия и системы звукопоглощения

В сочетании со звукопоглощающей ватой или пустотелыми конструкциями перфорированные алюминиевые трубы значительно снижают шум в шумозащитных экранах, акустических потолках и кожухах для шума машин. Они широко применяются на дорогах, заводах, в театрах, конференц-залах и других средах с оптимизированной акустикой.

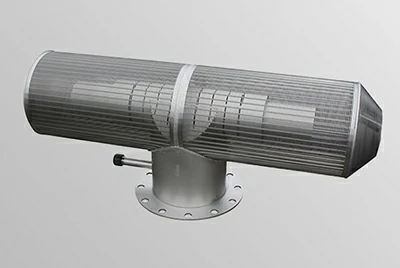

Сельскохозяйственное и промышленное оборудование

Используемые в качестве таких компонентов, как вентиляционные каналы, просеивающие барабаны и кожухи оборудования, перфорированные алюминиевые трубы широко применяются в сельскохозяйственных теплицах, системах сушки зерна и просеивающем оборудовании, поддерживая долговечные автоматизированные фермерские и промышленные системы.

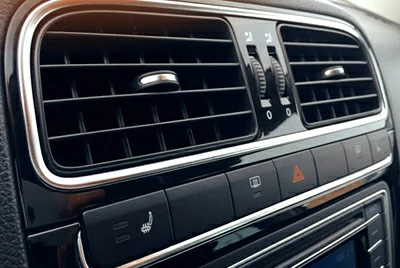

Автомобилестроение и транспорт

В системах вентиляции автомобилей, крышках теплообменников и бортовых блоках хранения перфорированные алюминиевые трубы обеспечивают снижение веса, коррозионную стойкость, хорошую вентиляцию и структурную эстетику. Также используются в системах звукоизоляции и вентиляции железнодорожного оборудования.

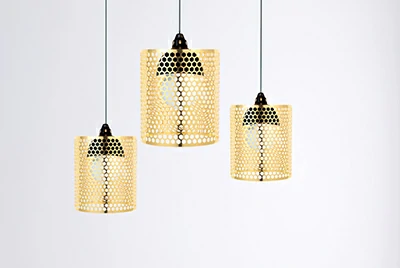

Освещение и домашняя меблировка

Перфорированные алюминиевые трубы обычно используются в корпусах ламп, защитных световых трубках и компонентах для рассеивания тепла, сочетая эстетику с функциональностью. Они также используются в мебельных рамах, решетках динамиков и стеллажах для современных интерьеров в индустриальном стиле.

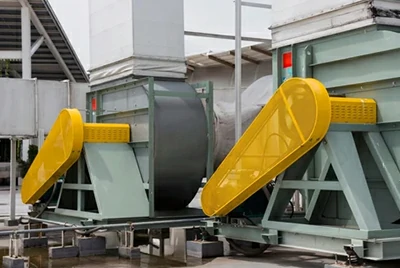

Индивидуальные промышленные системы

Перфорированные алюминиевые трубы изготавливаются по индивидуальным заказам для опор трубопроводов, рам солнечных панелей, ограждений и защитных кожухов. Они обеспечивают легкость, модульность и удобство обслуживания промышленных конструкций.

Процесс производства перфорированной алюминиевой трубы

Производство перфорированных алюминиевых труб представляет собой высокоточный процесс, включающий перфорацию листа, формовку трубы и финишную обработку поверхности. Оно обеспечивает стабильность рисунка отверстий и размеров при сохранении структурной целостности трубы и эстетики поверхности. Основные этапы процесса следующие:

Выбор и подготовка материала

Алюминиевые сплавы (такие как 1060 (А0), 3003 (АМц), 5052 (АМг2.5), 6061 (АД33) и др.) выбираются в соответствии с требованиями заказчика и нарезаются на листы нужного размера или подготавливаются в виде предварительно экструдированных труб.

Для обеспечения высокой точности индивидуальных заказов может применяться отжиг или предварительная правка для повышения точности последующей перфорации.

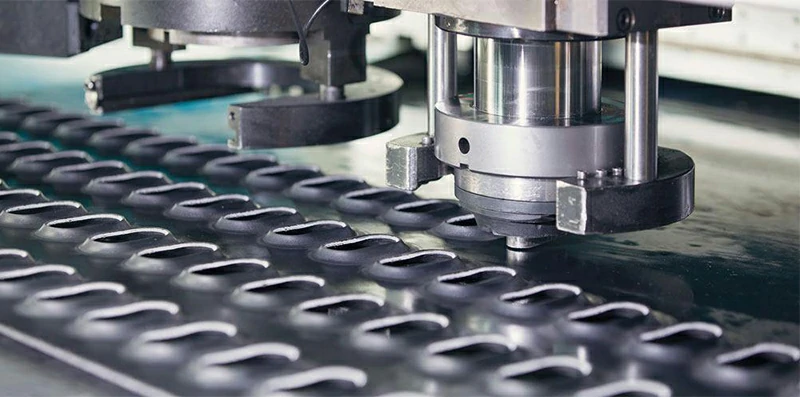

Перфорация

Высокоточное оборудование с ЧПУ (например, координатно-пробивные прессы, револьверные прессы) используется для пробивки круглых отверстий, щелей, квадратных отверстий, ромбовидных отверстий и других узоров на поверхности алюминия.

Типичная открытая площадь варьируется от 20% до 65%, при этом минимальный диаметр отверстий может составлять всего 0.5 мм.

Расположение отверстий может быть линейным, шахматным или в виде рыбьей чешуи в зависимости от проектных требований.

Плоскостность, допуски на позиционирование отверстий и отсутствие заусенцев на кромках должны строго контролироваться.

Формовка трубы

Для труб, изготавливаемых из перфорированных листов, материал подвергается вальцовке и сваривается в трубчатые конструкции.

Распространенные методы сварки включают TIG-сварку, лазерную сварку и шовную сварку, при этом швы могут быть отполированы или выполнены бесшовными.

• Прямошовная сварка
• Спиральношовная сварка

Трубы могут быть сформованы в круглые, квадратные, прямоугольные, овальные или нестандартные формы поперечного сечения.

При использовании предварительно экструдированных алюминиевых труб перфорация выполняется после формовки (например, перфорированная алюминиевая квадратная труба), что часто используется для телескопических опор в толстостенных или высокопрочных конструкциях, требующих применения пробивных станков для труб.

Удаление заусенцев и правка

Все трубы проходят внутреннее и внешнее снятие заусенцев и фасок для обеспечения безопасности при эксплуатации, беспрепятственного потока и отсутствия повреждений внутренних компонентов.

Для прецизионного применения выполняются дополнительные процессы, такие как калибровка округлости, правка и торцовка концов для обеспечения точности размеров.

Поверхностная обработка

Для повышения коррозионной стойкости, атмосферостойкости и визуальной привлекательности перфорированные алюминиевые трубы могут подвергаться различным видам обработки, включая анодирование (серебро, черный, золото и т.д.), покраску/порошковое покрытие, а также браширование, полировку или матирование, что отвечает как функциональным, так и декоративным потребностям.

Инспекция и упаковка

Каждая партия перфорированных труб проверяется на внешний вид, размеры и точность расположения отверстий. При необходимости проводятся испытания на прочность или коррозионную стойкость.

Готовая продукция надежно упаковывается с использованием защитных пленок от царапин, воздушно-пузырьковой пленки + плетеных мешков, деревянных ящиков или стальных рам в зависимости от условий транспортировки, что гарантирует качество доставки.

Благодаря строгому контролю перфорации, формовки, обработки поверхности и инспекции мы производим высокоэффективные перфорированные алюминиевые трубы, адаптированные для различных промышленных и архитектурных нужд. Если для вас приоритетом является эффективность фильтрации, производительность вентиляции, конструкционная прочность или декоративный эффект, мы предлагаем индивидуальные решения для достижения целей вашего проекта.

Свяжитесь с нами прямо сейчас, чтобы получить профессиональные рекомендации, технические чертежи и котировки в реальном времени для ваших проектов с использованием перфорированных алюминиевых труб!

Мгновенный расчет стоимости

Методы обработки поверхности

Для повышения коррозионной стойкости, долговечности, эстетики и срока службы перфорированных алюминиевых труб можно выбрать следующие виды обработки поверхности:

1. Анодирование

Анодирование — это электрохимический процесс, широко используемый для алюминия, в ходе которого на поверхности образуется плотный оксидный слой, значительно повышающий коррозионную стойкость, твердость и улучшающий внешний вид.

Распространенные цвета: серебристый, черный, шампань, бронза и т.д.

Области применения: фасады зданий, декоративные панели, корпуса светильников, электронные корпуса и т.д.

2. Порошковое покрытие

Путем электростатического напыления и термического отверждения термореактивных порошков на поверхности алюминиевой трубы создается твердое и равномерное органическое покрытие. Этот метод предлагает богатый выбор цветов и визуальное разнообразие наряду с отличной устойчивостью к УФ-излучению, химическому воздействию и защитой от царапин.

Области применения: уличные ограждения, архитектурная отделка, транспортная инфраструктура и т.д.

3. Полировка, браширование, зеркальная отделка

Механическая или химическая обработка поверхности используется для достижения различных уровней блеска и текстуры.

• Полировка создает зеркальный блеск
• Браширование создает текстурированную металлическую поверхность с направленными линиями
• Матирование обеспечивает мягкую и приятную на ощупь поверхность

Области применения: идеально подходит для высококачественного декора, такого как мебельные компоненты, витрины и элементы интерьера.

Сравнение: Перфорированная алюминиевая труба vs. Из нержавеющей стали vs. Из углеродистой стали

В итоге, перфорированные алюминиевые трубы легкие, устойчивы к коррозии и просты в обработке — они идеальны для вентиляции, декора и легкой фильтрации. Трубы из нержавеющей стали обладают высокой прочностью и превосходной коррозионной стойкостью, часто используются в пищевом и медицинском оборудовании. Трубы из углеродистой стали конструктивно прочны и экономичны, подходят для промышленных опорных конструкций и условий высокой нагрузки. Выбор подходящего материала зависит от вашего конкретного сценария применения и требований к эксплуатационным характеристикам.

Руководство по выбору перфорированных алюминиевых труб

При выборе перфорированной алюминиевой трубы для вашего инженерного проекта или дизайна продукта сначала определите область применения:

• Воздуховоды систем ОВиК или каркасы фильтров?
• Декоративные профили для фасадов или перегородок?
• Акустические панели для шумоподавления?

Только при четком понимании основного назначения можно точно выбрать форму трубы, рисунок отверстий, материал и другие ключевые параметры.

Круглая перфорированная алюминиевая труба

Лучше всего подходит для вентиляции и транспортировки жидкостей благодаря симметричной обтекаемой структуре, минимальному сопротивлению потоку и хорошим механическим характеристикам.

Идеально подходит для воздуховодов, просеивания порошков и корпусов глушителей.

Квадратная / прямоугольная перфорированная алюминиевая труба

Обеспечивает более высокую жесткость сечения и простоту монтажа на фланцы или зажимы — идеально подходит для модульных сборок, несущих конструкций или декоративных решеток. Часто используется в телескопических профилях, стеллажах и фасадных панелях.

Овальные и нестандартные перфорированные алюминиевые трубы

Обеспечивают уникальную эстетику и гибкость дизайна; органично вписываются в корпуса светильников, арт-инсталляции и демонстрационные колонны.

Тип отверстий, диаметр и коэффициент открытой площади

Типы отверстий — от круглых и квадратных до щелевых, ромбовидных, шестигранных или «рыбьей чешуи» — определяют как воздушный поток, так и визуальную привлекательность.

Диаметр отверстий варьируется от 0.5 мм до 50 мм, открытая площадь обычно контролируется в пределах 20%–65%.

Варианты расположения (линейное, шахматное, цветочное, рыбья чешуя) позволяют точно настроить сопротивление жидкости и декоративный эффект при сохранении структурной прочности.

Выбор материала

Не все сплавы подходят для перфорации:

• 1060 (А0), 1100 (АД) (высокая пластичность для легкого декоративного использования)
• 3003 (АМц), 5052 (АМг2.5) (коррозионностойкие, средней прочности для внутренних/наружных фильтров и морской среды)
• 6060 (АД31), 6063 (АД31) (отличная экструдируемость и качество поверхности для архитектурных фасадов и легких каркасов)
• 6061 (АД33) (термообработанный, высокопрочный — предпочтителен для механических опор и каркасов фильтров премиум-класса)

Каждый сплав выдерживает процессы пробивки и отвечает различным требованиям по прочности и коррозии.

Размерные характеристики

Круглые трубы: наружный диаметр от 10 мм до 650 мм

Квадратные/прямоугольные: сечения от 20х20 мм до 200х100 мм

Толщина стенки: 0.4 мм–5 мм

Стандартная длина: 1–6 м, резка в размер в соответствии с потребностями объекта или транспортировки

Поверхностная обработка

Для продления срока службы и достижения эстетических целей выбирайте: анодирование (серебро, черный, шампань и т.д.), порошковое покрытие/покраску (атмосферостойкость, богатая палитра), полировку/браширование/зеркальную отделку (высококачественный декор), электрофорезное покрытие или пескоструйную обработку.

Методы монтажа и обработка торцов

Торцы труб могут быть подготовлены под фланцевые соединения, резьбовые фитинги, сварку встык или защелкивающиеся узлы с возможностью предварительного сверления монтажных отверстий, снятия фасок или усиления фланцами для подвесных потолков, фиксированных опор и других сценариев установки.

Точность и допуски

Высокотехнологичные проекты часто требуют точности позиционирования отверстий (± 0.1 мм – ± 0.3 мм), точности длины и перпендикулярности торцов (± 0.5 мм), а также строгого контроля плоскостности поверхности и отсутствия заусенцев. Наши координатно-пробивные прессы и оборудование для лазерной резки обеспечивают стабильное серийное производство.

Специальные условия и сертификация

Для эксплуатации при высоких температурах (рекомендуется ≤ 204 °C) или химическом воздействии доступны такие опции, как более толстые анодные пленки, PVDF-покрытие или специальные жаропрочные сплавы. Проекты пищевой или пожарной безопасности могут сопровождаться отчетами о сертификации FDA, UL и другими.

Все еще не уверены, какую перфорированную алюминиевую трубу выбрать?

Позвольте нашим инженерам разработать решение, которое идеально соответствует каждой детали ваших проектных требований.

Мгновенный расчет стоимости

Часто задаваемые вопросы

Заржавеет ли перфорированная алюминиевая труба в условиях высокой влажности или агрессивной среды?

Нет. Алюминий по своей природе обладает отличной коррозионной стойкостью, а после обработки поверхности, такой как анодирование, его можно длительное время использовать в морском климате или на химических заводах без опасений о коррозии.

Всегда ли высокий коэффициент открытой площади лучше для перфорированной алюминиевой трубы?

Не обязательно. Хотя большая открытая площадь улучшает вентиляцию и эффективность фильтрации, она также снижает конструкционную прочность. На практике следует балансировать между требованиями к воздушному потоку и несущей способностью — обычно коэффициент открытой площади составляет 20%–45%.

Может ли низкая твердость алюминия привести к деформации перфорированной трубы?

Алюминиевые сплавы сильно различаются по прочности. Сплавы типа 5052 (АМг2.5) и 6061 (АД33) обеспечивают хорошую жесткость и прочность на изгиб, отвечая большинству конструкционных требований. Правильный выбор сплава имеет решающее значение для целостности конструкции.

Можно ли изготовить индивидуальный рисунок отверстий?

Да. Стандартные узоры включают круглые, продолговатые, квадратные, шестигранные и ромбовидные отверстия. Мы также можем изготовить отверстия по вашим чертежам для решения задач фильтрации, декора или шумоподавления.

Повлияет ли сварка на внешний вид или прочность перфорированной алюминиевой трубы?

При использовании профессиональных методов сварки (например, TIG) в сочетании с надлежащей очисткой и финишной обработкой, сварные швы остаются гладкими, эстетичными и сохраняют полную прочность. Мы предлагаем услуги индивидуальной сварки для декоративных и конструкционных нужд.

Поддерживаете ли вы индивидуальные заказы малых партий или прототипирование?

Да. Мы принимаем заказы с низким минимальным объемом (MOQ) и обеспечиваем быстрое прототипирование для проверки дизайна, испытания образцов и маломасштабных проектов, гибко реагируя на различные потребности в закупках.

Деформируется ли перфорированная алюминиевая труба при транспортировке и как она упакована?

Нет. Мы используем вспененный материал + крафт-бумагу + деревянные ящики или стальную ленту для защиты труб от деформации или царапин — такая упаковка подходит для длительных морских или наземных перевозок.
