Пневматический цилиндр преобразует сжатый воздух в устойчивое линейное усилие толкания-тяги. Обычно он состоит из цилиндрической трубки (из алюминиевого профиля 6063 или нержавеющей стали), поршневого штока, торцевых крышек, поршня и уплотнительных элементов.
Независимо от того, нужна ли вам быстрая замена стандарта ISO, защита от проворачивания при нецентральных нагрузках или компактная конструкция с большим ходом без штока, мы предлагаем подходящую серию и готовый к заказу контрольный список параметров для каждого варианта.
Быстрый выбор навигации
Не знаете, какой вариант выбрать? Выберите тот, который подходит для ваших условий работы:
Баллоны, соответствующие стандарту ISO.
Общий принцип «выталкивания/втягивания»; прямая замена размеров по стандарту ISO; часто используется в проектах ЕС (ISO 15552 / 6431 / 6432 / 21287)
Направляющие / Противовращательные цилиндры
Для нагрузок, смещенных от центра, или боковых нагрузок; требуется защита от вращения; более стабильное позиционирование зажимного приспособления (двухстержневая направляющая / трехстержневая направляющая / рамная направляющая / скользящий стол).
Бесштоковые цилиндры – с большим ходом поршня и компактные размеры.
Для длинного хода и короткой длины установки; для работы и позиционирования (магнитная муфта / механическая / скользящая муфта PPV).
Баллоны, соответствующие стандарту ISO.
Направляющие цилиндры
Бесштоковые цилиндры
Пневматические цилиндры, соответствующие стандарту ISO.
Главное преимущество системы ISO — скорость и меньшее количество ошибок. При замене детали определенной марки необходимо подобрать стандартный размер, диаметр цилиндра, ход поршня, способ крепления и резьбу канала.
Вы получаете более быструю взаимозаменяемость и унифицированные запасные части, с меньшим риском простоя и более низкими затратами на техническое обслуживание.

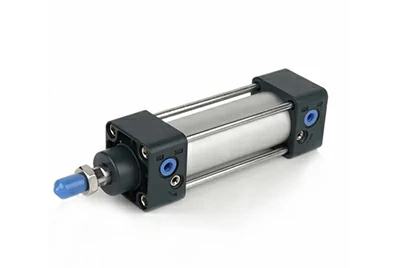

Цилиндры профиля ISO 15552 (DNC)
ISO 15552 — один из наиболее распространенных стандартов для профильных цилиндров в промышленной автоматизации.
Это стандартизирует монтажные размеры и поддерживает универсальные аксессуары и способы крепления. Это помогает снизить трудозатраты на техническое обслуживание и стоимость запасных частей.
-

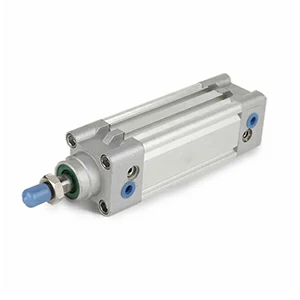

Пневматический цилиндр серии DNC
DNC — это наш основной универсальный вариант. Он подходит для распространенных отверстий и типов крепления. Также имеет регулируемую амортизацию на обоих концах. Подходит для большинства линейных циклов перемещения, зажима и позиционирования.
Для замены оригинальных деталей или запасных частей для проектов, DNC зачастую является более безопасным и простым выбором.
-

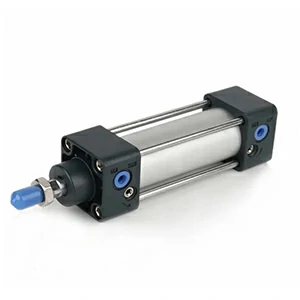

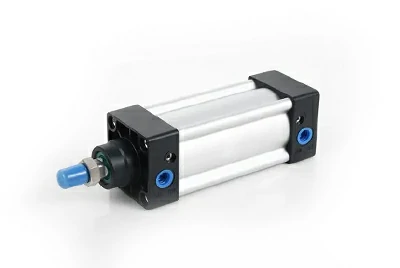

Стандартный пневматический цилиндр с тягой серии SC
Тяга SC (стяжная штанга) рассчитана на более тяжелые нагрузки и больший диаметр цилиндра. Она обеспечивает более широкий диапазон диаметров (до 250 мм). Хорошо подходит для больших ходов поршня, большей осевой нагрузки и более суровых условий эксплуатации.
Кроме того, предусмотрена регулируемая воздушная амортизация с обеих сторон для более плавного хода.
В рамках системы ISO 15552 мы в основном поставляем цилиндры стандартного профиля DNC и цилиндры с тягами SC для больших диаметров (тяги).
| Ряд | ДНК | SC (Рулевая тяга) |
| Стандарт ISO | ISO 15552 / VDMA 24562 | ISO 15552 / VDMA 24562 |
| Диаметр цилиндра (мм) | 32–125 | 32–250 |
| Давление | 0, 1–1, 0 МПа (доказательство 1.5) | 0, 1–1, 0 МПа (доказательство 1.5) |
| Температура | -5–70°C | -20–80°C |
| Подушка | Регулируемая воздушная подушка | Регулируемая воздушная подушка |
| Порт | G1/8–G1/2 | G1/8–G1 |
| Примечания | Полная замена; полный спектр технических характеристик; варианты с одним или двумя стержнями. | Большой диаметр цилиндра / высокая прочность / большой ход поршня; не требует смазки |
Для замены стандартных запасных частей выбирайте DNC. Для тяжелых условий эксплуатации и использования с большим диаметром цилиндра и длинным ходом поршня выбирайте SC.
Пришлите информацию о вашей текущей модели, диаметре цилиндра и ходе поршня. Мы порекомендуем сменную конфигурацию и подтвердим монтажные размеры.
Мини-баллоны из нержавеющей стали ISO 6432 (DSNU MA6432)
В условиях крайне ограниченного пространства, суровых условий окружающей среды или при необходимости обеспечения стабильной коррозионной стойкости, мини-цилиндры из нержавеющей стали, соответствующие стандарту ISO 6432, являются распространенным выбором.
Главное преимущество заключается не только в компактных размерах. Это стандартизированные монтажные габариты, трубка из нержавеющей стали, широкий диапазон рабочих температур и конструкция, не требующая смазки.
-

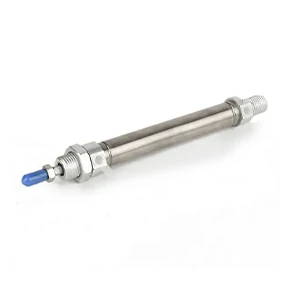

Мини-цилиндр из нержавеющей стали серии DSNU Ma6432
DSNU (MA6432) — это миниатюрный цилиндр из нержавеющей стали для короткоходовых возвратно-поступательных приводов в условиях ограниченного пространства в автоматизированных системах. Он отличается малым диаметром, широким диапазоном рабочих температур, не требует смазки и может быть выполнен в двухстороннем или пружинном исполнении.
-

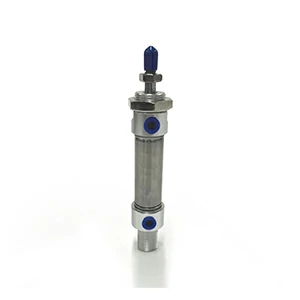

Пневматический цилиндр серии Ма
MA — это миниатюрный цилиндр малого диаметра, предназначенный для возвратно-поступательного зажима, толкания и позиционирования в компактных конструкциях. Он обеспечивает широкий диапазон давления, быстрое реагирование, опциональную стандартную или регулируемую амортизацию и различные варианты крепления.
-

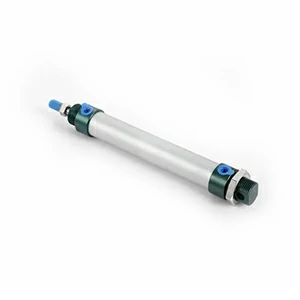

Пневматический цилиндр серии Mal
MAL — это компактный мини-цилиндр для толкания, зажима и позиционирования в оборудовании с ограниченным пространством. Он подходит для распространенных малых диаметров, поддерживает широкий диапазон скоростей, предлагает опциональную защиту от ударов или регулируемую амортизацию, а также имеет несколько вариантов крепления.
MA — это более универсальный мини-цилиндр. Он поддерживает широкий диапазон скоростей и предлагает более гибкие варианты крепления.
Он подходит для выполнения распространенных задач по зажиму, толканию и позиционированию.
| Ряд | ДСНУ / МА6432 (нержавеющая сталь) | МА (мини) | MAL (мини-компакт) |
| Стандарт ISO | ISO 6432 | Семейство миниатюрных цилиндров (стандарт ISO не указан) | Семейство миниатюрных компактных устройств (ISO не указан) |
| Диаметр цилиндра (мм) | 8–25 | 16–40 | 16–40 |
| Давление | 0, 05–1, 0 МПа (по диаметру отверстия) | 0, 1–0, 9 МПа | 0, 1–0, 9 МПа |
| Температура | -20–80°C | 5–70°C | 5–70°C |
| Подушка | Резиновый бампер | Стандартный / Регулируемый | Стандартная / Противоударная / Регулируемая |
| Порт | M5×0.8 / G1/8 | M5×0.8 / G1/8 | M5×0.8 / G1/8 / G1/4 |
| Примечания | Мини-цилиндр из нержавеющей стали; идеально подходит для ограниченных пространств; опционально двухсторонний или с пружинным возвратом. | Обычные малокалиберные орудия; скорость вращения 50–800 мм/с | Более компактные; торцевые заглушки могут быть плоскими или иметь отверстия нестандартной формы. |
MAL — это более компактный мини-цилиндр. Он имеет более короткий корпус и может быть размещен ближе к предельному положению механизма. Он подходит для узких полостей и многоцилиндровых компоновок с расположением цилиндров рядом друг с другом.

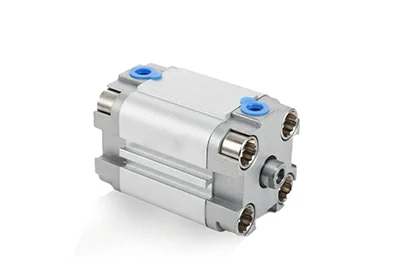

Компактные баллоны ISO 21287 (ADVU)
По сравнению со стандартными баллонами, компактные баллоны ISO 21287 имеют более короткий корпус и конструкцию с возможностью амортизации, лучше подходящую для работы с высокой частотой циклов.
-

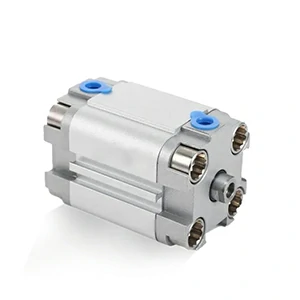

Пневматический цилиндр серии ADVU
ADVU — это компактный цилиндр для высокочастотного возвратно-поступательного движения в условиях ограниченного пространства в автоматизированных системах. Он отличается коротким корпусом, широким диапазоном диаметров поршня, рабочим давлением до 1, 0 МПа, широким диапазоном температур и стандартной резиновой амортизацией.
-

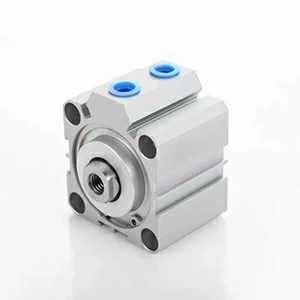

Пневматический цилиндр серии SDA
SDA — это компактный (с коротким ходом) цилиндр для зажима, толкания и позиционирования в оборудовании с ограниченным пространством. Он подходит для диаметров отверстий от 12 до 100 мм, предлагает варианты двойного или одинарного действия, выдерживает рабочее давление до 0, 9 МПа, использует фиксированную амортизацию и обеспечивает полный набор вариантов резьбы портов.
Если вы заменяете двигатель существующей марки, проверьте не только диаметр цилиндра и ход поршня. Уточните способ крепления, резьбу на конце штока поршня, необходимость в датчике/магнитном поршне и тип амортизации.
| Ряд | ADVU (Compact) | SDA (Compact) |
| Стандарт ISO | ISO 21287 | Компактное семейство (ISO не указан) |
| Диаметр цилиндра (мм) | 16–100 | 12–100 |
| Давление | 0, 08–1, 0 МПа (доказательство 1.5) | 0, 1–0, 9 МПа |
| Температура | -20–80°C | -5–70°C |
| Подушка | Резиновый бампер | Фиксированный буфер |
| Порт | M5 / G1/8 / G1/4 | M5×0.8 / G1/8 / G1/4 / G3/8 |
| Примечания | Короткий корпус; идеально подходит для интенсивной эксплуатации; широкий диапазон рабочих циклов. | Компактный цилиндр с коротким ходом поршня; опционально одностороннего или двустороннего действия. |
Цилиндры с профилем ISO 6431 (SI)
-

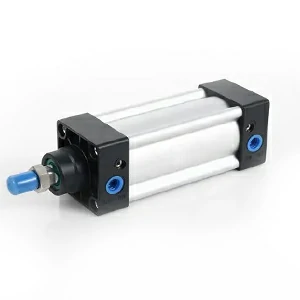

Пневматический цилиндр SI серии ISO 6431 с профилем Микки Мауса
SI — это цилиндрический профиль, соответствующий стандарту ISO 6431 (профиль «Микки Маус»). Он используется для возвратно-поступательного движения в промышленной автоматизации. Он имеет стандартизированные размеры для легкой замены, поддерживает магнитные датчики и поставляется с полным набором монтажных принадлежностей.
- Диаметр цилиндра (мм): 32 / 40 / 50 / 63 / 80 / 100 / 125
- Рабочее давление: 0, 1–1, 0 МПа
- Испытательное давление: 1, 5 МПа
- Рабочая температура: 5–70 °C
- Диапазон скоростей: 50–800 мм/с
- Резьба порта: G1/8, G1/4, G3/8, G1/2 (зависит от диаметра отверстия)
- Вариант датчика: магнитный выключатель доступен (в зависимости от конфигурации).
Руководство по замене пневматических цилиндров в соответствии со стандартом ISO
Если вы используете цилиндры от SMC, Festo, Parker или аналогичных производителей, вас могут беспокоить вопросы выравнивания, соединения портов, амортизации и совместимости датчиков. Вас также может беспокоить стабильность после замены.
Вам необходимо предоставить только следующую информацию:
- Текущая марка и модель (лучше всего фотография таблички с названием)
- Диаметр цилиндра × ход поршня
- Способ крепления (опора, фланец, цапфа и т. д., или фотография места крепления).
- Резьба порта (G/PT/NPT) и размер порта
- Требования к амортизации и датчикам (регулируемая амортизация? нужен магнитный переключатель?)
- Рабочее давление/температура, а также наличие внецентровой/боковой нагрузки.
Пришлите фотографию вашей текущей модели/заводской таблички и данные о диаметре цилиндра и ходе поршня.
Сначала мы проверим взаимозаменяемость и подтвердим монтажные размеры, а затем, после проверки всех параметров, составим смету.
Направляющие пневматические цилиндры (направляющие, предотвращающие боковую нагрузку)
Если ваша станция выполняет не только простые операции толкания-тяги, вы можете столкнуться со смещением нагрузки от центра или боковой нагрузкой, необходимостью предотвращения вращения на конце штока, позиционированием приспособлений или перемещением и выравниванием скользящего стола.
Стандартный цилиндр может легко заедать, вибрировать или смещаться со своего положения. В таких случаях следует выбрать направляющий цилиндр или цилиндр со скользящим столом.
Двойная направляющая стержня
Трехстержневая направляющая
Направляющий слайд
Двухштоковый управляемый CXS TN JMGP MGG
В двухштоковых направляющих цилиндрах для передачи нагрузки на направляющий узел используются два направляющих штока и направляющая рама.
Это значительно повышает несущую способность по боковым нагрузкам, устойчивость к скручиванию и обеспечивает повторяемость позиционирования. Идеально подходит для автоматизированных станций, таких как зажим, толкание, перемещение и выравнивание при погрузке и разгрузке.
-

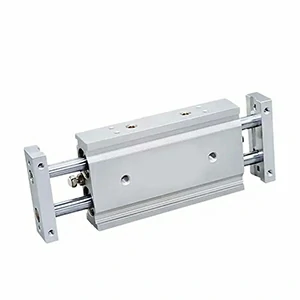

Двухштоковые пневматические цилиндры серии CXS с двойным валом
CXS — это компактное решение для высокостабильной направляющей. Оно подходит для зажима, толкания и перемещения в стесненных условиях. Часто используется, когда требуется небольшой диаметр отверстия, но необходимо избежать вращения и заедания.
Также предлагаются варианты с направляющими скольжения или шариковыми направляющими, что позволяет найти баланс между стоимостью и точностью.
-

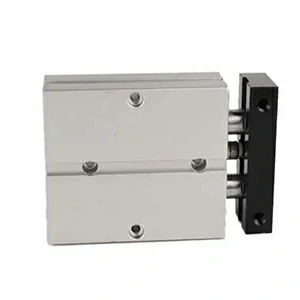

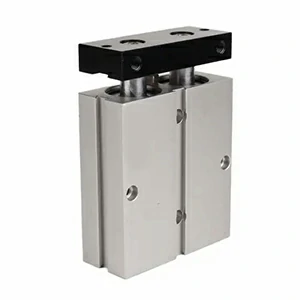

Двухвальные пневматические цилиндры серии TN
TN — это стандартизированный двухштоковый направляющий зажимной цилиндр. Он подходит для станций, требующих защиты от вращения и боковых нагрузок, а также точной регулировки хода (например, для позиционирования зажимов и ограничителей).
Многие покупатели выбирают TN за его компактную конструкцию, регулируемую амортизацию и более устойчивое положение.
-

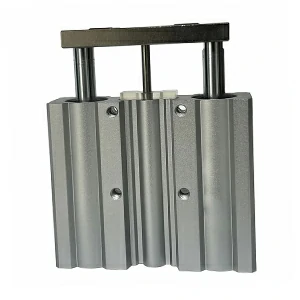

Пневматические цилиндры JMGP с двумя штоками
JMGP подходит для более широкого диапазона диаметров отверстий. Он предназначен для направленного толкания и зажима со средним и высоким усилием.
Его преимуществом является стабильное движение с минимальным техническим обслуживанием (не требует смазки). Он хорошо подходит для длительной эксплуатации на автоматизированных производственных линиях.
-

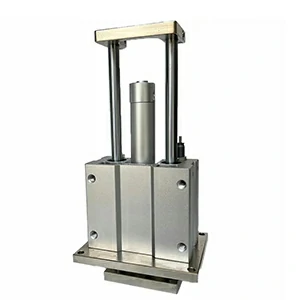

Направляющий цилиндр MGG – двухштоковые пневматические цилиндры с двойной направляющей
Система MGG лучше справляется с боковой нагрузкой. Направляющий блок имеет два встроенных амортизатора (2 шт.). Она хорошо подходит для станций с ударными нагрузками или быстрыми циклами.
Это помогает решить проблемы, связанные с высокой боковой нагрузкой, сильным ударом о конец направляющей, нестабильным позиционированием и коротким сроком службы направляющей.
-
Пневматические цилиндры серии TMIC с двумя штоками и двойными направляющими
TMIC — это вариант с направляющими рамы малого диаметра. Он подходит для автоматизированных станций, требующих более жесткой направляющей конструкции и дополнительной амортизации.
Примечание перед покупкой: для работы TMIC требуется фильтрация воздуха с размером пор до 40 мкм.
-

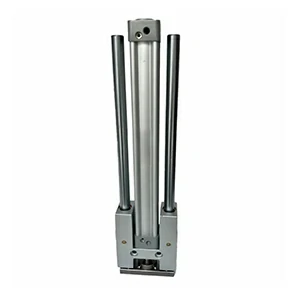

Серия TSAI, двойное удилище, двойное направляющее
TSAI предназначен для систем управления с рамой среднего и большого диаметра. Он подходит для промышленных автоматизированных станций, где важны стабильность, регулируемая амортизация и возможность точной подгонки резьбы (PT/G) на месте.
Это помогает решать задачи по управлению движением со средней и высокой осевой нагрузкой, боковой нагрузкой и противодействием кручению, а также обеспечивать совместимость со стандартами резьбы в различных портах непосредственно на месте.
-
Двухштоковые пневматические цилиндры серии TN, двухвальные цилиндры с двойными штоками.
Двухштоковые направляющие цилиндры серии TN подходят для толкающих и зажимных станций, требующих защиты от вращения, сопротивления боковым нагрузкам и более стабильного позиционирования. Они имеют двухстороннюю конструкцию, поддерживают регулируемое демпфирование и точную регулировку хода, а также подходят для компактных автоматизированных механизмов.
Укажите диаметр цилиндра × ход поршня, боковую нагрузку / наличие смещенной нагрузки и тип резьбы в порту (G/PT/NPT).
В ответ мы предоставим рекомендуемые серии, сравнение конфигураций и коммерческое предложение. Это поможет вам избежать неправильного выбора и доработок.
| Ряд | CXS | ТН | JMGP | МГГ | ТМИ | ЦАЙ |
| Тип | Двухстержневая направляющая | Двухстержневая направляющая | Двухстержневая направляющая | Направляющий цилиндр + амортизатор | Направляющая рама (двойная направляющая) | Направляющая рама (двойная направляющая) |
| Диаметр цилиндра (мм) | 6–32 | 10–32 | 12–100 | 20–100 | 12–25 | 32–100 |
| Давление | 0, 05–0, 7 МПа (доказательство 1, 05) | 0, 1–0, 9 МПа (доказательство 1, 05) | 0, 15–0, 7 МПа (доказательство 1, 05) | Максимальное давление 1, 0 МПа (проверка 1, 5) | 0, 15–1, 0 МПа (доказательство 1.5) | 0, 15–1, 0 МПа (доказательство 1.5) |
| Температура | -10–60°C | -5–70°C | 5–60°C | Не указан | -20–70°C | -20–70°C |
| Скорость | 50–500 мм/с | 100–500 мм/с | 50–300 мм/с | Не указан | 30–500 мм/с | 30–500 мм/с |
| Подушка | Резиновый буфер | Регулируемая подушка | Не указан | Резиновый бампер + встроенные амортизаторы ×2 | Бампер / Переменный | Переменная |
| Точность/Руководство | Направляющая ползуна/шарика; ход возврата 0–5 мм | Неповоротный 0, 4°→0, 3° | Без смазки | Повышенная способность выдерживать боковые нагрузки | Требуется воздух, отфильтрованный через фильтр с размером пор 40 мкм. | Вариант резьбы PT/G |
| Порт | M5×0.8 / G1/8 | M5×0.8 / G1/8 | Не указан | G1/8–G1/2 | M5×0.8 / 1/8 | G1/8–G1/2 |
| Примечания | Компактный, высокостабильный, с защитой от проворачивания. | Точная регулировка хода (10–0 или -10–0 мм) | Направляющие среднего и большого диаметра, общего назначения для автоматизации. | Направляющий блок со встроенными амортизаторами (2 шт.) | Направляющая рама малого диаметра | Направляющие рамы среднего и большого диаметра |
Трехстержневой трехкоординатный управляемый MGP MGJ MGPW TB TCM TCL
Трехстержневая/трехосевая направляющая конструкция распределяет нагрузку между несколькими направляющими стержнями и направляющими элементами.
Это значительно улучшает устойчивость к скручиванию, точность защиты от вращения, грузоподъемность при боковых нагрузках и повторяемость позиционирования.
Он особенно подходит для автоматизированных станций, таких как зажим и позиционирование, перемещение заготовок методом "тяни-толкай", запрессовка/вставка и линейное позиционирование на подвижном столе.
-

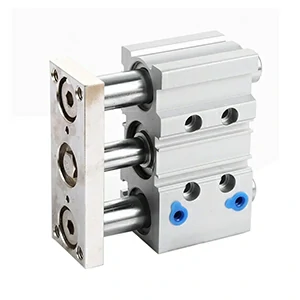

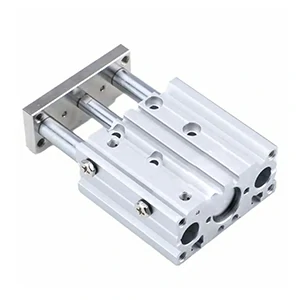

Трехвальный пневматический цилиндр серии MGP – трехштоковый направляющий привод
MGP — наиболее распространенный универсальный трехштоковый привод с направляющими. Он подходит для станций толкания, зажима и перемещения, требующих защиты от вращения, сопротивления боковым нагрузкам и более стабильного позиционирования. Для покупателей ключевым преимуществом является широкий размерный ряд, возможность выбора типа направляющих (скользящие/шариковые) и четкие диапазоны давления и скорости. Это упрощает стандартизацию проектов и планирование запасных частей.
-

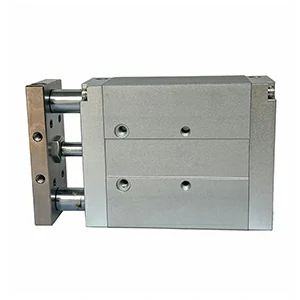

Пневматический цилиндр с трехштоковой направляющей серии DFM
Технология DFM подходит для направляющих станций с более коротким тактовым временем и более частым движением. Ее эластичная амортизация обеспечивает плавность возвратно-поступательного движения при высокой частоте циклов. Она способствует более плавному перемещению и снижает ударную нагрузку на механизм. Часто решает проблемы сильных ударов в концевом положении, менее плавного движения и повышенного шума или вибрации при высокочастотном использовании со стандартными направляющими цилиндрами.
-

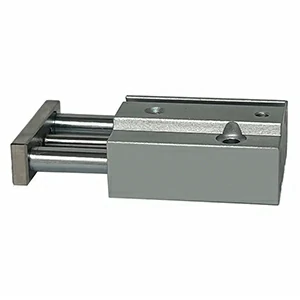

Миниатюрный цилиндр направляющей штанги MGJ – трехштоковый пневматический цилиндр направляющей.
MGJ предназначен для работы в крайне стесненных условиях и точного позиционирования. Типичные области применения включают микрофиксаторы, сборку электроники, а также позиционирование и перемещение легких грузов. Его главное преимущество — стабильная защита от вращения даже при очень малых диаметрах отверстий. Он не требует смазки и имеет резиновые амортизаторы на обоих концах для упрощения обслуживания.
-

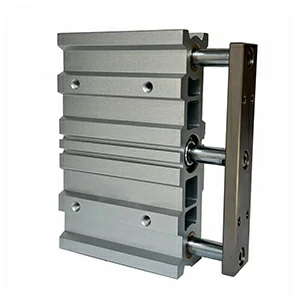

Компактный направляющий цилиндр MGPW – широкий трехштоковый направляющий пневматический цилиндр
MGPW — это компактный цилиндрический направляющий элемент с широким корпусом и тремя осями. Он подходит для станций, требующих более жесткого крепления и имеющих более высокую нагрузку или более выраженное смещение от центра. Если вы считаете, что стандартный MGP подходит, но хотите более стабильное крепление, более тяжелый элемент и меньшую вибрацию, мы рекомендуем MGPW.
-

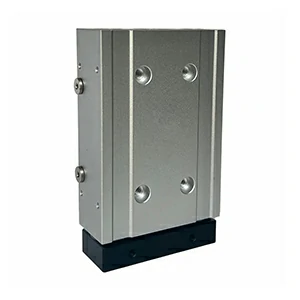

Пневматический цилиндр с трехштоковой направляющей серии TB
TB — это цилиндрическая направляющая с тремя осями, выполненная по принципу скользящего стола. Она подходит для станций, где скользящий стол должен перемещаться вместе с грузом и удерживать его в нужном положении. Многие выбирают TB, потому что им нужно движение, аналогичное движению скользящего стола, лучшая обработка боковых нагрузок и более стабильное позиционирование по принципу «тяни-толкай».
-

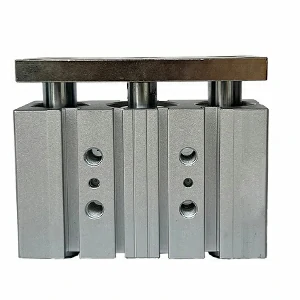

Пневматический цилиндр с трехштоковой направляющей серии TCM/TCL
TCM/TCL выделяется тем, что предлагает четкие показатели точности и допусков без учета вращения. Это полезно, когда необходимо выполнить требования к позиционированию и включить их в критерии приемки проекта.
-
Трехвальный пневматический цилиндр серии MGP с направляющим штоком, трехвальный.
Трехосевые (трехштоковые) направляющие цилиндры серии MGP подходят для автоматизированных станций толкания и зажима, требующих защиты от проворачивания, высокой грузоподъемности и более стабильного позиционирования. Они имеют двойное действие и резиновые амортизаторы на обоих концах. Также предлагаются различные типы направляющих (скользящая втулка / шариковая направляющая) и четкие индикаторы точности защиты от проворачивания.
| Ряд | MGP (3-стержень) | ДСМ | MGJ (миниатюрная удочка с 3 удилищами) | MGPW (широкий тип) | ТБ (трехосевой слайд) | ТКМ/ТКЛ |
| Тип | Трехстержневой направляющий актуатор | Трехстержневая направляющая | Миниатюрная 3-удочная направляющая | Широкая направляющая для 3 стержней | 3-штоковый скользящий цилиндр | 3-штоковый скользящий цилиндр |
| Диаметр цилиндра (мм) | 12–100 | Не указан | 6 / 10 | 20–63 | 10–63 | 6–100 |
| Давление | 0, 12–1, 0 МПа (доказательство 1.5) | 0, 2–0, 8 МПа | 0, 15–0, 7 МПа (доказательство 1, 05) | 0, 1–1, 0 МПа (доказательство 1.5) | Давление требует проверки. | 0, 2–0, 7 МПа (малые диаметры) / 0, 15–1, 0 МПа (другие) |
| Температура | -10–60°C | -10–60°C | -10–60°C | -10–60°C | 0–60°C | -20–70°C |
| Скорость | 50–500 мм/с | Максимальная скорость 1, 3 м/с | 50–500 мм/с | 50–500 мм/с | 50–500 мм/с | 30–500 мм/с |
| Подушка | Резиновая подушка | Эластичные подушки | Резиновый бампер | Резиновый бампер | Воздушный буфер | Бампер |
| Точность/Руководство | Направляющая скольжения/шариковая направляющая; прецизионная, без вращения. | Руководство по промышленной автоматизации | Руководство Ø5 / Ø6 | Широкий кузов для лучшей устойчивости | Направляющая для скользящего стола | Допуск на неподвижность (от ±0, 1° до ±0, 04°) |
| Порт | M5×0.8 / G1/8 | Не указан | М3×0.5 | Не указан | M5×0.8 / RC1/8 / RC1/4 | M3 / M5 / 1/8 / 1/4 / 3/8 |
| Примечания | Более устойчивое положение при зажиме/надавливании/позиционировании | Более высокая скорость / эластичная амортизация | Сверхкомпактная прецизионная направляющая | Более стабильная поддержка нагрузки на крепежные элементы. | Для позиционирования сдвижного стола | Четкие показатели точности |
Направляющий скользящий стол CXSW
Когда станцию необходимо перемещать и позиционировать под нагрузкой, стандартный цилиндр может заедать или вибрировать из-за боковой нагрузки и ограниченной защиты от вращения.
Это может привести к смещению и сильному удару в конце.
В этом случае лучшим выбором будет цилиндр с направляющими для скользящего стола и встроенным направляющим блоком.
-

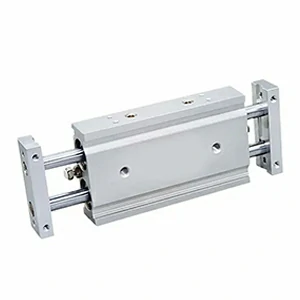

Пневматические цилиндры скольжения с двумя штоками серии CXSW
Двухштоковые цилиндры CXSW устанавливаются на линейных направляющих, позиционирующих и зажимных станциях в автоматизированном оборудовании. Двухштоковая конструкция обеспечивает лучшую защиту от проворачивания и стабильность. Они имеют двойное действие, амортизацию на обоих концах, работают без смазки и обеспечивают четкие индикаторы точности защиты от проворачивания.
- Диаметр цилиндра (мм): 10 / 16 / 20 / 25 / 32
- Действие: Двойное действие
- Рабочее давление: 0, 1–1, 0 МПа
- Испытательное давление: 1, 5 МПа
- Диапазон температур: 5–60 °C
- Диапазон скоростей (мм/с): 50–200
- Амортизация: регулируемая воздушная подушка (с обеих сторон)
- Подача масла: не требуется (не требует смазки)
- Точность без вращения: ±0, 05° (10 мм) / ±0, 03° (32 мм)
- Размер порта: M5×0.8 (малые размеры) / G1/8" (большие размеры)
Если вы изготавливаете станцию позиционирования с подвижным столом, укажите вес груза, ход поршня, расстояние боковой нагрузки/смещения и диаметр отверстия.
Мы можем подтвердить, достаточно ли стабилен CXSW, и предоставить данные о соответствующем порте, его конфигурации и т.д.
Бесштоковые пневматические цилиндры (бесштоковые / с длинным ходом / компактные)
Если вам требуется линейная подача с большим ходом, но длина вашей машины не позволяет установить цилиндр, длина которого равна ходу плюс дополнительный зазор, то бесштоковый цилиндр обеспечит больший ход при меньшей монтажной длине.
Идеально подходит для конвейерных, перегрузочных, толкающих и сортировочных станций.
-

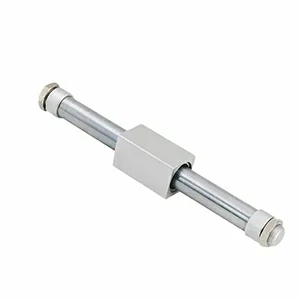

Бесштоковый цилиндр серии CY3
Модель CY3 подходит для линейных погрузочно-разгрузочных и толкающих станций, требующих простой конструкции, магнитного привода и компактной установки. Она часто используется для средних нагрузок, где важны ход и скорость, с возможностью установки датчика положения.
-

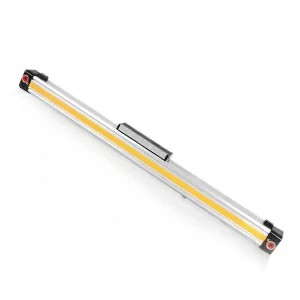

Бесштоковый пневматический цилиндр OSP/OSP-P двойного действия, стандартный, с длинным ходом, механический, пневматический, поршневой, бесштоковый.
OSP/OSP-P — это типичный бесштоковый цилиндр со сверхдлинным ходом. Он подходит для непрерывной возвратно-поступательной работы, где ход поршня очень большой, но пространство ограничено. Его преимущество — гибкость. Варианты исполнения включают в себя порты с головной или обеих сторон, материалы уплотнений (включая FKM), низкоскоростные версии и детали из нержавеющей стали. Вы можете сконфигурировать его в соответствии с условиями эксплуатации и целевым сроком службы.
-

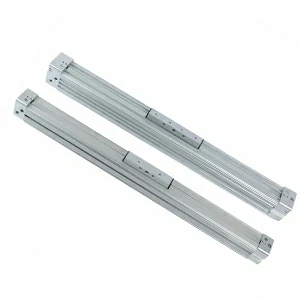

Бесштоковый механический цилиндр DGC-K DGC-K-25/100/200/300/400-PPV-A-GK
DGC-K больше подходит для перемещения и позиционирования кареток салазок. Конструкция каретки подходит для станций, перемещающих инструмент, останавливающих и фиксирующих детали, а также работающих в быстром режиме. Регулируемая амортизация PPV на обоих концах значительно снижает ударную нагрузку. Она также поддерживает более высокие скорости и работает с бесконтактными датчиками для определения положения.
Укажите ход поршня, нагрузку, скорость/частоту циклов, ограничения по монтажному пространству и необходимость в датчике положения. Мы ответим вам с указанием рекомендуемой серии (CY3 / OSP / DGC-K), ключевой конфигурации и ценовым предложением.
| Ряд | CY3 | OSP/OSP-P | ДГК-К |
| Тип | Магнитный безстержневой | Механический бесштоковый | Бесштоковый + скользящий блок + PPV |
| Диаметр цилиндра (мм) | 15–40 | 10–80 | 18–80 |
| Гладить | Стандартные многоходовые режимы; максимум 1000–3000 (без переключателя) | 0–6000 мм | 1–3000 / 8500 / 6000 / 5000 (по диаметру отверстия) |
| Скорость | 50–400 мм/с | Не указан | 2 м/с (PPV) / 3 м/с (внешняя амортизационная подушка) |
| Давление | Максимальное давление: 0, 7 МПа | Не указан | Не указан |
| Подушка | Резиновая подушка | Для каждой конфигурации | Регулируемая амортизация PPV с обеих сторон |
| Ощущение | Дополнительные переключатели | Для каждой конфигурации | Бесконтактный выключатель |
| Примечания | Сила магнитного удержания: 137–922 Н | Варианты кодов заказа: портирование головной части или обеих частей, уплотнения из FKM, опция для низких скоростей, детали из нержавеющей стали. | Обработка/позиционирование каретки с длинным ходом |
Проверка документов
Перед отгрузкой мы проверяем критически важные размеры, основные сопрягаемые поверхности и ключевые функции в соответствии с вашим чертежом или соответствующим стандартом.
Мы предоставляем подтверждающие документы, которые помогут вам в внутренней приемке и последующей отслеживаемости.
- Материалы/отслеживаемость: Сертификаты на материалы и информация о партиях ключевых компонентов для обеспечения отслеживаемости и возможности повторного заказа.
- Протокол габаритного контроля: Проверка основных монтажных размеров, резьбы отверстий и размеров, связанных с ходом поршня, в соответствии с чертежом/стандартом.
- Описание обработки поверхности: твердое анодирование / анодирование / химическое окисление / электрофорез и т. д. (в зависимости от выбранной вами конфигурации).
- Сборка и проверка герметичности: Предварительные проверки сборки перед отгрузкой и протоколы испытаний на герметичность/функциональность (для обеспечения отсутствия утечек и бесперебойной работы).
Если для вашего проекта требуется определенный формат документа или дополнительные пункты (например, отчеты на основе вашей формы контроля качества / пунктов проверки), сообщите нам об этом в своем запросе.
Компания Chalco может предоставить вам самый полный ассортимент алюминиевой продукции, а также изготовить продукцию по индивидуальному заказу. Точная смета будет предоставлена в течение 24 часов.
Получить ценовое предложениеОбработка поверхностей и контроль рисков в процессе производства
Пневматический цилиндр работает за счет внутреннего давления и повторяющихся движений.
Два фактора действительно определяют срок службы и стабильность: точность/шероховатость отверстия и постоянная износостойкость поверхности.
Точность и шероховатость отверстий напрямую влияют на трение и срок службы уплотнений.
Если цилиндр работает плавно, а уплотнения служат дольше, то ключевым фактором является диаметр цилиндрической трубки.
Для шлифовки внутренней поверхности трубы мы используем хонингование/тонкую шлифовку.
Мы проверяем критически важные показатели диаметра скважины в соответствии с вашим чертежом или стандартом.
Цель:
- Низкое трение: более плавное движение, отсутствие вибрации на высоких скоростях.
- Более стабильный срок службы уплотнений: меньший неравномерный износ и меньший риск ранней утечки воздуха.
- Повышенная стабильность: упрощенная серийная сборка и сокращение времени ввода в эксплуатацию.
Варианты обработки поверхности: контроль износостойкости и однородности.
Для различных условий эксплуатации (высокая интенсивность циклов, пыль, низкая нагрузка, высокая скорость, агрессивные среды) требуются различные характеристики поверхности.
Мы предлагаем стандартные варианты:
- Твердое анодирование: наш предпочтительный метод для обеспечения низкого трения, высокой износостойкости и длительного срока службы.
- Химическое окисление: для общей защиты и сохранения внешнего вида.
- Электрофорез (опционально): если для вас важнее внешний вид, однородность и коррозионная стойкость.
Просто сообщите нам условия окружающей среды (пыль / влажность / коррозия), частоту циклов (высокая / нормальная) и степень износа. Мы порекомендуем наиболее подходящий вариант покрытия.
Сопутствующие товары
Если вам нужен план локальной сборки или решение по запасным частям, пришлите диаметр цилиндра × ход поршня, количество и тип резьбы/крепления.
Мы подберем полный список имеющихся в наличии трубок, поршневых штоков и комплектов.
Трубки пневматического цилиндра
Поршневые шатуны с твердым хромированием
Комплекты пневматических цилиндров
Краткий контрольный список для составления сметы
Для быстрого отбора и расчета стоимости, пожалуйста, отправьте нам 6 пунктов, указанных ниже (если одного или двух пунктов не хватает, ничего страшного — мы дополним их в соответствии с вашими требованиями):
- Диаметр цилиндра × ход поршня
- Стандарт/серия: ISO 15552 / ISO 6431 / ISO 6432 / ISO 21287, или с направляющими/без стержней.
- Резьба крепления и порта: G / PT / NPT
- Рабочее давление + температура
- Условия нагружения: сила натяжения/толкания, а также наличие смещенной от центра нагрузки; для направляющих типов (обязательно): боковая нагрузка / момент
- Дополнительные опции: магнитный поршень/датчик, тип амортизации (фиксированный/регулируемый/PPV), а также необходимость низкоскоростного режима или коррозионностойкой конфигурации.
Часто задаваемые вопросы
В1. Какие стандарты ISO вы поддерживаете и можете ли вы помочь с их заменой?
A: Мы поддерживаем стандарты ISO 15552 / 6431 / 6432 / 21287, а также направляющие и бесштоковые типы. Пришлите информацию о вашей текущей модели + диаметр цилиндра × ход поршня, и мы подберем эквивалентный вариант.
Вопрос 2. Вы поддерживаете магнитные поршни/датчики?
А: Да, варианты с магнитным поршнем и канавкой для датчика доступны для многих серий; сообщите нам тип/марку вашего датчика.
В3. Какие типы резьбы (G/PT/NPT) и варианты портов доступны?
A: Резьба G/PT/NPT доступны в зависимости от серии и размера; сообщите требуемое расположение резьбы и порта для подтверждения.
Вопрос 4. Какие документы вы можете предоставить?
А: Протокол осмотра, информация о материале/прослеживаемости, описание обработки поверхности и результаты испытаний на герметичность/функциональность (при необходимости).
Вопрос 5. Минимальный объем заказа и сроки поставки?
A: Минимальный объем заказа зависит от серии/спецификации; стандартные товары изготавливаются быстрее, индивидуальные заказы требуют больше времени — укажите количество и желаемую дату.
Вопрос 6. Как выбрать между стандартным, направляющим и бесштоковым вариантом?
A: Стандартный вариант для общего толкания/тяги; с направляющими для боковой нагрузки/предотвращения вращения; без тяг для экономии места и большого хода.
