Алюминиевая труба переменного диаметра — это специальная труба из алюминиевого сплава с постепенным изменением диаметра или толщины стенки. Как ведущий мировой производитель изделий из алюминия, Chalco (Aluminum Corporation of China) поставляет на рынок высокоэффективные алюминиевые трубы переменного диаметра, опираясь на свои выдающиеся технические возможности и богатый отраслевой опыт.
Алюминиевые трубы переменного диаметра Chalco не только легкие и высокопрочные, но и отвечают потребностям сложных промышленных применений, требующих прецизионной обработки и строгого контроля качества. От высокоскоростных поездов до оборудования радиолокационной связи — трубы переменного диаметра Chalco широко используются во многих ключевых областях и стали предпочтительным решением, которому доверяют клиенты.
Алюминиевая труба с внутренним конусом и градиентной толщиной стенки
Алюминиевая труба с внутренним конусом и градиентной толщиной стенки — это изделие со специальной структурой и отличными эксплуатационными характеристиками. Толщина ее стенки постепенно меняется от одного конца к другому, а внутренняя форма является конической. Этот вид алюминиевых труб широко используется в аэрокосмической отрасли, в производстве высокоскоростных поездов и других областях, отвечая требованиям различных сложных сценариев применения.
- Сплав и состояние: 2024-T351 (соответствует ГОСТ Д16Т)
- Характеристики: 70мм x 70мм, толщина стенки постепенно меняется от 11.5мм до 3.5мм, длина 8000мм
- Технический стандарт: ASTM B210M-2005 и техническое соглашение между сторонами
- Допуск на размеры: наружный диаметр: ±0.3мм, толщина стенки: 11.5мм (±0.7мм), 3.5мм (-0.3мм ~ +0.4мм)
- Особенности: Структура внутреннего конуса имеет равномерный переход толщины стенки и большую длину, что подходит для деталей конструкций с высокими требованиями к прочности и точности. Такая конструкция позволяет алюминиевой трубе более равномерно распределять напряжение при воздействии давления или нагрузки, тем самым повышая ее общую прочность и стабильность.
Круглая алюминиевая труба переменного диаметра с постоянной толщиной стенки
Круглая алюминиевая труба переменного диаметра с постоянной толщиной стенки представляет собой круглую трубу с меняющимся диаметром при неизменной толщине стенки. Этот тип алюминиевых труб уникален по своей структуре: толщина стенки остается одинаковой по всей длине трубы, но диаметр может быть отрегулирован по мере необходимости для соответствия конкретным сценариям применения.
- Сплав и состояние: 7020-T6 (ближайший аналог по ГОСТ 1915)
- Характеристики: наружный диаметр постепенно меняется с 60мм до 42мм, толщина стенки постоянная 3.0мм
- Механические свойства: прочность на растяжение ≥370МПа, предел текучести ≥310МПа, относительное удлинение ≥11%
- Технические стандарты: стандарт предприятия XZ/H6897-2007 или техническое соглашение между сторонами
- Особенности: Характеристикой круглой трубы с равной толщиной стенки является неизменная толщина стенки, обеспечивающая равномерное распределение давления, повышение прочности и стабильности. Характеристики переменного диаметра позволяют легко соединять трубы разных диаметров для удовлетворения различных требований применения.
- Применение: Используется для деталей конструкции пантографов высокоскоростных поездов, обладает высокой прочностью и усталостной стойкостью.

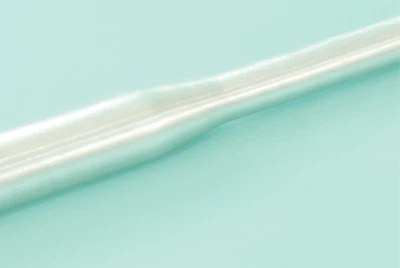

Двухсторонняя переходная алюминиевая труба
Двойной переходник — это алюминиевая труба с разными диаметрами на обоих концах. Ее длина и толщина стенки могут быть изменены в соответствии с конкретными потребностями. Такая конструкция трубы позволяет соединять трубопроводные системы разных диаметров, обеспечивая гибкость и адаптивность системы.
- Сплав и состояние: 6061-T6 (соответствует ГОСТ АД33Т1)
- Характеристики: наружный диаметр меняется с 75мм до 45мм, толщина стенки постоянная 1.2мм, длина 5000мм
- Технические стандарты: техническое соглашение между сторонами
- Допуск на размеры: внутренний диаметр малого конца: 45мм (±0.05мм), наружный диаметр большого конца: 75мм (±0.05мм)
- Концентричность: <0.7мм
- Требования к поверхности: глубокие царапины >0.05мм не допускаются, количество царапин <0.05мм не превышает 2.
- Особенности: Длинная труба с двухсторонним изменением диаметра для обеспечения точности обработки, широко используется в качестве соединителей механического и промышленного оборудования.
Коническая алюминиевая труба с постоянной толщиной стенки
Коническая алюминиевая труба с постоянной толщиной стенки — это материал с коническим поперечным сечением и неизменной толщиной стенки по всей длине. Эта труба постепенно сужается от одного конца к другому, образуя коническую структуру, при этом толщина ее стенки остается постоянной, что гарантирует равномерное распределение прочности трубы под давлением.
- Сплав и состояние: 7020-T6 (ближайший аналог по ГОСТ 1915)
- Характеристики: наружный диаметр меняется с 63.3мм до 44.2мм, толщина стенки постоянная 3.0мм
- Механические свойства: прочность на растяжение ≥370МПа, предел текучести ≥310МПа, относительное удлинение ≥11%
- Технический стандарт: стандарт предприятия XZ/H6897-2007 или техническое соглашение между сторонами
- Применение: основные компоненты пантографов высокоскоростных поездов, обеспечивающие стабильную передачу электроэнергии.

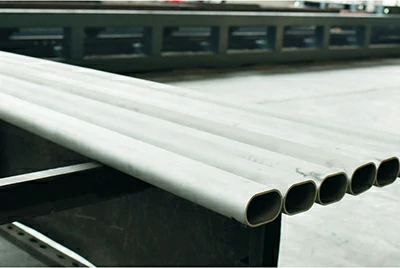

Овальная градиентная алюминиевая труба с постоянной толщиной стенки
Овальная градиентная алюминиевая труба с равномерной толщиной стенки представляет собой трубу с овальным поперечным сечением и постоянной толщиной стенки по всей длине. Форма поперечного сечения этой трубы может демонстрировать постепенное изменение от одного конца к другому, что называется градиентом.
- Сплав и состояние: 7020-T6 (ближайший аналог по ГОСТ 1915)
- Характеристики: Большой конец: длинная ось 72мм x короткая ось 48мм, толщина стенки 3.0мм; малый конец: длинная ось 50мм x короткая ось 34мм, толщина стенки 3.0мм
- Механические свойства: прочность на растяжение ≥370МПа, предел текучести ≥310МПа, относительное удлинение ≥11%
- Особенности: Толщина стенки всей трубы одинакова, что обеспечивает равномерность и стабильность трубы под давлением. Уникальное эллиптическое поперечное сечение делает эту трубу более адаптируемой и эстетичной в определенных сценариях применения.
- Применение: Используется в высокоскоростных поездах, подходит для сложного проектирования конструкций и улучшает характеристики гидроаэромеханики.
Антенная алюминиевая труба
Антенная алюминиевая труба является одним из основных компонентов антенны и в основном используется для создания излучателя антенны, опорного корпуса и других частей.
- Сплав и состояние: 2A12-T4 (соответствует ГОСТ Д16Т)
- Характеристики: наружный диаметр меняется с 40мм на 35мм, а затем на 31мм, толщина стенки постоянная 2.5мм
- Технический стандарт: GB/T6893-2010
- Особенности: Высокоточная алюминиевая труба точно обработана для соответствия требованиям антенны к точности размеров. Она также обладает высокой прочностью, коррозионной стойкостью и хорошей проводимостью, гарантируя, что антенна может стабильно передавать электромагнитные волны в различных суровых условиях.
- Применение: Основные компоненты коммуникационного оборудования, такого как антенны связи, вещательные антенны и радарные антенны.
Переходник для пантографа поезда
Переходник для токоприемника поезда (обычно называемого пантографом) — это специальный соединитель труб, используемый в конструкции пантографа поезда. В пантографе поезда переходник в основном используется для соединения компонентов различных диаметров, чтобы адаптироваться к сложности и разнообразию структуры пантографа.
- Сплав и состояние: 7020-T6 (ближайший аналог по ГОСТ 1915)
- Стандарт: стандарт предприятия XZ/H6897-2007 или техническое соглашение, составленное обеими сторонами
- Особенности: Чтобы соответствовать требованиям точности пантографов поездов, переходники должны быть точно обработаны и изготовлены для обеспечения точности их размера и формы. Это помогает обеспечить хороший контакт между пантографом и контактной сетью и улучшить качество токосъема.
- Применение: Пантографы высокоскоростных поездов, пантографы поездов метро.
Каковы преимущества алюминиевых переходных труб Chalco?
Легкость и высокая прочность: Высокоэффективные алюминиевые сплавы, такие как 7020 (ГОСТ 1915), 6061 (ГОСТ АД33), обладают отличной прочностью на растяжение и коррозионной стойкостью, сохраняя при этом легкий вес, что подходит для многих высокотехнологичных областей.
Прецизионная обработка: Благодаря передовым производственным процессам, таким как прецизионная экструзия и термическая обработка, обеспечивается строгий контроль допусков размеров для удовлетворения потребностей клиентов.
Индивидуальное обслуживание: Переходники различных спецификаций, форм и типов сплавов могут быть предоставлены в соответствии с требованиями заказчика для удовлетворения конкретных прикладных задач.
Контроль качества: Каждый переходник проходит строгие испытания механических свойств, размеров и качества поверхности для обеспечения поставки продукции по высоким стандартам.
Широкое применение: Продукция широко используется в таких ключевых отраслях, как высокоскоростные поезда, аэрокосмическая промышленность и коммуникационное оборудование для адаптации к сложным рабочим условиям.
Области сотрудничества по переходным алюминиевым трубам Chalco
Аэрокосмическая отрасль: В конструкциях самолетов и системах передачи переходники Chalco отвечают строгим требованиям высокой точности и производительности благодаря отличной коррозионной стойкости и прочности.

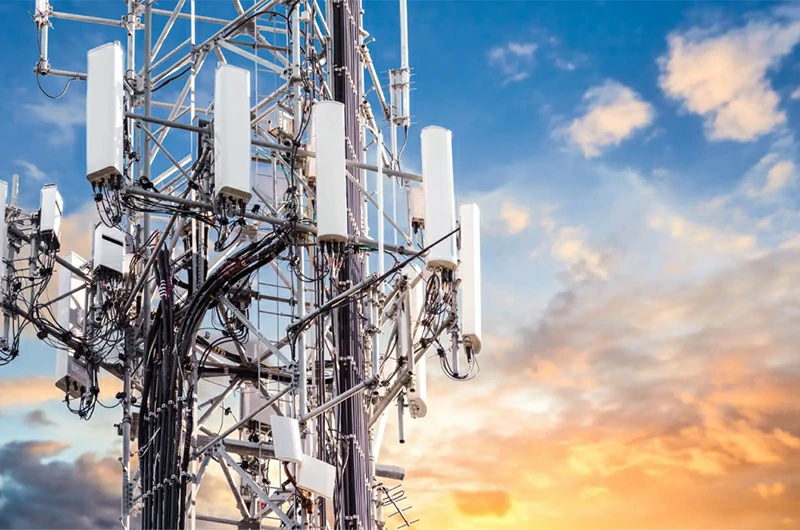

Коммуникационное оборудование: Поставка переходных изделий для радарных антенн, оборудования базовых станций и т. д. для обеспечения стабильной работы в сложных условиях.
Автомобилестроение: Подходит для систем трансмиссии и облегченных конструктивных компонентов транспортных средств на новых источниках энергии, помогая в достижении целей по энергосбережению и сокращению выбросов.
Энергетика и химия: В трубопроводном транспорте, сосудах под давлением и других областях переходники могут выдерживать условия высокого давления и сохранять отличные эксплуатационные характеристики.
Промышленное оборудование: Поддержка систем передачи жидкостей и газов различного сложного механического оборудования, обеспечивающая надежные и долговечные соединительные решения.

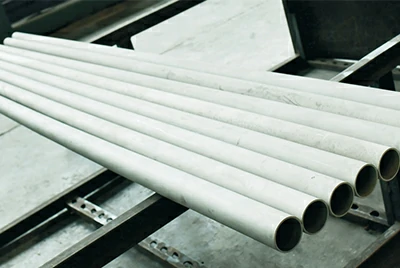

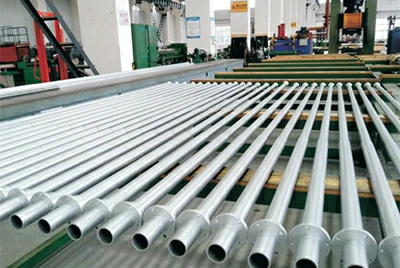

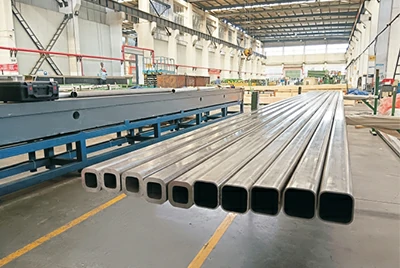

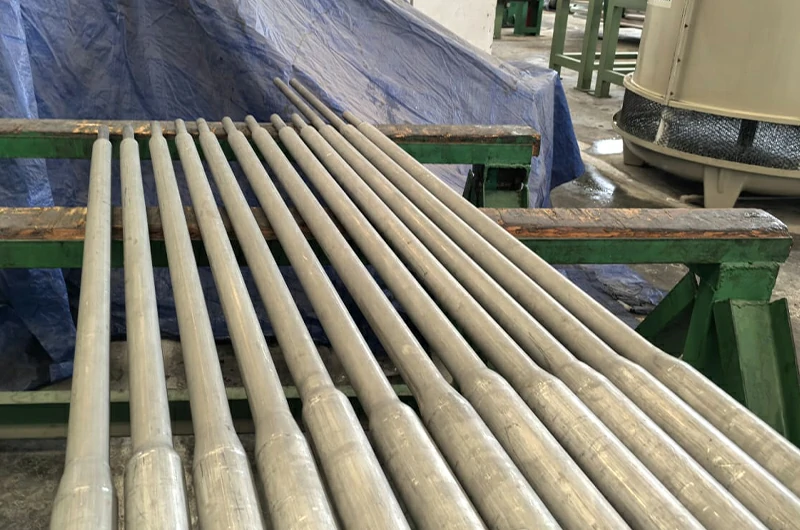

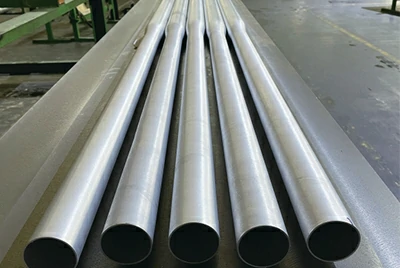

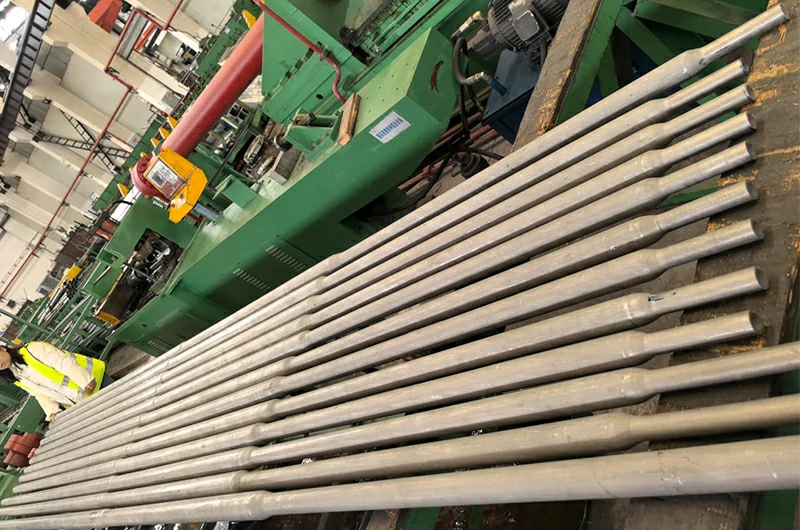

Галерея избранных переходников Chalco
Почему стоит выбрать алюминиевые трубы Chalco?
Выбор алюминиевых труб переменного диаметра Chalco означает выбор высококачественного, высокопроизводительного и надежного партнера.
Ведущий технический потенциал
Chalco обладает передовыми технологиями обработки алюминия и богатым опытом в области НИОКР. Будь то труба с внутренним конусом, двухсторонняя переходная труба или коническая труба с постоянной толщиной стенки, Chalco гарантирует, что изделия будут соответствовать строгим требованиям к механическим свойствам и допускам размеров благодаря прецизионной экструзии и технологии термической обработки.

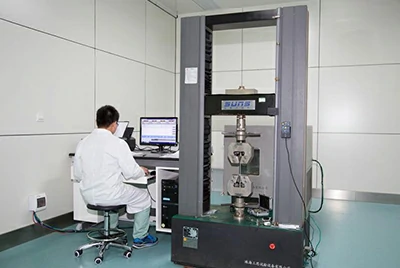

Полный комплекс оборудования

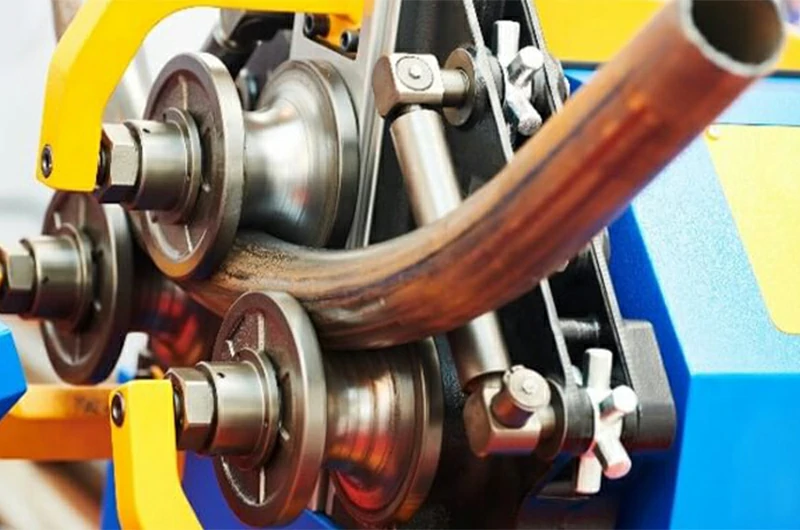

Chalco оснащена современным оборудованием, таким как гибочные станки, оборудование для испытаний на разрыв, разрывные машины и металлографические микроскопы, что позволяет точно выполнять обработку изделий, испытания характеристик и анализ материалов для обеспечения высокого качества и надежности труб переменного диаметра.
Широкий ассортимент продукции
Chalco предлагает различные типы алюминиевых труб переменного диаметра, включая трубы с градиентной толщиной стенки и внутренним конусом, круглые переходники с постоянной толщиной стенки, двухсторонние переходники, эллиптические градиентные трубы и т. д., которые могут удовлетворить потребности различных промышленных применений, от пантографов высокоскоростных поездов до оборудования радиолокационной связи.
Индивидуальные решения
Chalco предоставляет комплексные индивидуальные услуги для особых потребностей клиентов. От проектирования продукта до подписания технического соглашения, а затем до корректировки и оптимизации технологии обработки, Chalco всегда стремится предоставлять персонализированные решения, отвечающие требованиям заказчика.

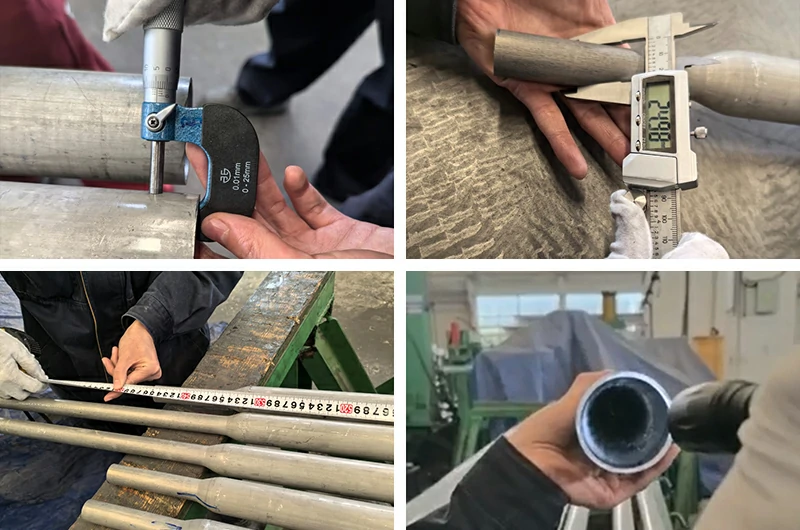

Строгие стандарты качества
Chalco строго соблюдает международные стандарты (такие как ASTM B210M-2005), корпоративные стандарты (такие как XZ/H6897-2007) и подписывает технические соглашения в соответствии с потребностями клиентов. Каждая переходная алюминиевая труба должна пройти многочисленные испытания, включая проверку допусков размеров, механических свойств и дефектов поверхности, чтобы гарантировать безупречное качество продукции.
