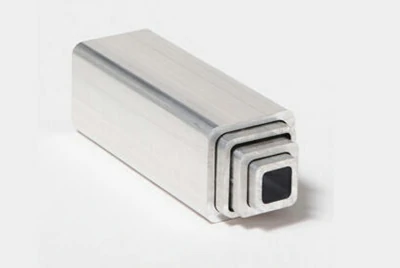

Квадратные телескопические трубы

Квадратные телескопические трубы — это тип регулируемых по длине труб, изготовленных из нескольких секций прецизионных квадратных труб, которые перекрывают друг друга. Они компактны при транспортировке в сложенном виде и могут быть зафиксированы на нужной высоте или длине в выдвинутом состоянии, что исключает необходимость сварки или сверления. Их основные преимущества заключаются в следующем:

• Быстрая сборка: различные методы фиксации, такие как штифтовые замки, зажимные замки или пружинные кнопки, обеспечивают эффективную регулировку на месте.
• Легкий вес и высокая прочность: изделия из алюминиевых сплавов (таких как 6061 (АД33), 6005 (АД31), 6082 (АД35)) обеспечивают малый вес и жесткость на кручение.
• Экономия места: в сложенном состоянии занимают небольшой объем, что снижает затраты на транспортировку и хранение.
• Универсальное применение: широко используются в строительных лесах, выставочных стендах, опорах для знаков, медицинском оборудовании, автоматизированном оборудовании и многом другом.

Chalco предоставляет комплексные решения для квадратных телескопических труб, предлагая многоступенчатые спецификации от ½″→⅝″, ⅝″→¾″, ¾″→⅞″, ⅞″→1″, и поддерживает индивидуальную обработку поверхности, такую как анодирование и порошковое покрытие, а также полный ассортимент замков и кронштейнов для удовлетворения всех ваших потребностей от труб до полной установки.

Нажмите для просмотра[Таблица имперских размеров квадратных телескопических труб]

Список продукции: квадратные телескопические трубы

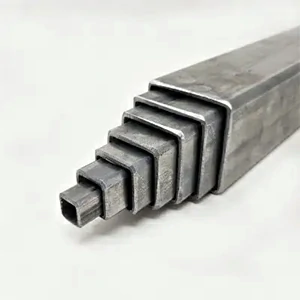

Квадратная телескопическая труба

Телескопические квадратные трубы с гладкими стенками без отверстий, отличающиеся минимальными зазорами между секциями для эстетичного вида. Подходят для областей применения с требованиями к эстетике или герметичности.

Свяжитесь с нами сейчас

Телескопические квадратные трубы с гладкими стенками без отверстий, отличающиеся минимальными зазорами между секциями для эстетичного вида. Подходят для областей применения с требованиями к эстетике или герметичности.

Характеристики

• Количество секций и ход: поддержка односекционных, двухсекционных и многосекционных структур с максимальным выдвижением до 60% от первоначальной длины.
• Толщина стенок и размеры: 0.040″ - 0.125″ (1.0 - 3.2 мм); диапазон наружного диаметра ½″–2½″.
• Материалы: обычно используемые алюминиевые сплавы 6061-T6 (АД33-Т6), 6063-T5 (АД31-Т5), 6005A-T6 (АД31-Т6); опционально оцинкованная углеродистая сталь.

Методы фиксации

• Пружинный фиксатор: быстрая фиксация одной рукой, шаг 0.125″
• SQ-Lock: легкая регулировка, отсутствие металлического шума от трения
• Зажимной замок: не требует предварительного сверления, подходит для частой точной настройки

Сопутствующая обработка и услуги

• Резка по фиксированной длине: длина до 6 м, индивидуальная резка
• Обработка концов: отбортовка, развальцовка, перфорация, нарезание резьбы
• Поверхностная обработка: анодирование (многоцветное), порошковое покрытие
• Упаковка и логистика: специальные защитные стеллажи для труб, поддержка прямой контейнерной доставки за рубеж.

Типичные области применения

Фотоштативы, уличные флагштоки, регулируемые ножки мебели, медицинские стойки для капельниц, легкие выставочные стенды и т. д., подчеркивающие их простоту, эстетичность и легкость.

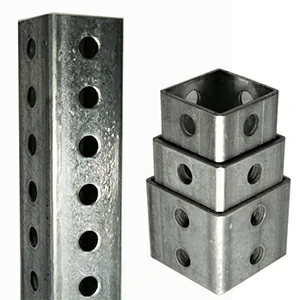

Перфорированная квадратная телескопическая труба

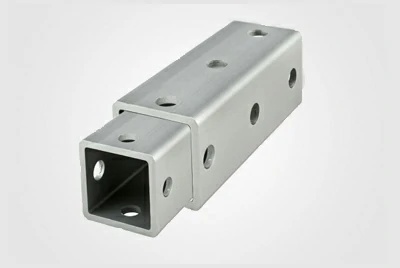

Телескопические трубы с предварительно просверленными стандартными отверстиями на стенках для прямого использования со штифтовыми замками или болтовым креплением, что обеспечивает модульную сборку с высокой несущей способностью по принципу «включай и работай».

Свяжитесь с нами сейчас

Характеристики

• Характеристики отверстий: диаметр 7/16″, стандартный шаг 1″ (25 мм); опционально четырехсторонние, трехсторонние или односторонние отверстия.
• Количество секций и ход: также поддерживает многоступенчатые конструкции, сочетая большой ход с высокой прочностью.
• Материалы и толщина стенок: алюминиевый сплав 6005A-T6 (АД31-Т6)/6061-T6 (АД33-Т6) или оцинкованная углеродистая сталь, толщина стенки 0.058″-0.135″.

Методы фиксации

• Штифт и отверстие: быстрая и надежная фиксация, высокая виброустойчивость.
• U-образный болт: подходит для тяжелых условий эксплуатации или условий вибрации.

Вспомогательное оборудование и системы

• Опорная пластина P90xx: многофункциональная опорная пластина, крепится болтами непосредственно к земле или раме.
• Угловой кронштейн: четырехсторонняя перфорация для быстрого соединения под любым углом.
• Т-образный соединитель: трехходовое разветвление для построения многоветвевых структур.
• Многоголовочные заклепки / крючки / U-образные гайки: фиксация при высоких нагрузках, обеспечивающая общую стабильность.

Chalco предоставляет интегрированные решения, включая трубы + основания + угловые кронштейны + соединители, поставляемые в одной упаковке для сборки на месте в соответствии с чертежами.

Типичные области применения

Опоры дорожных знаков, защитные ограждения, промышленные сборочные линии, складские стеллажи, супермаркеты и т. д. в сценариях с высокими требованиями к модульности, несущей способности и возможности повторной разборки и сборки.

Комплексные решения для телескопических труб Chalco

Chalco предоставляет комплексные системы телескопических труб, подходящие для различных сценариев, таких как строительные леса, полки, вывески и демонстрационные системы:

• Трубы: поддержка многоступенчатых телескопических комбинаций с различной толщиной стенок (0.040″ - 0.135″) и имперскими/метрическими размерами, включая квадратные и прямоугольные сечения.
• Замки и аксессуары: совместимы как с неперфорированными, так и с предварительно просверленными решениями, предлагая пружинные кнопки, пластиковые защелки SQ-Lock, комплекты штифтов, угловые кронштейны 90°, основания колонн, крючки, многоголовочные заклепки и многое другое.
• Обработка и индивидуализация: поддержка резки фиксированной длины по запросу, предварительного сверления/перфорации, отбортовки и развальцовки, нарезания резьбы на концах, анодирования или порошкового покрытия и многого другого.
• Дизайн и услуги: поддержка индивидуализации по чертежам заказчика и оптимизация мелкомасштабного проектирования, предоставление бесплатных 3D-чертежей сборки, быстрое прототипирование образцов (3 - 5 дней), а также гибкая логистика и распределение.

Независимо от размера проекта, Chalco может разработать для вас оптимальное решение для телескопических труб.

Серия многосекционных телескопических труб Chalco

В дополнение к квадратным телескопическим трубам, Chalco также может предоставить круглые, прямоугольные и овальные телескопические трубы в трех вариантах сечения для удовлетворения различных потребностей: от легких портативных устройств до промышленной поддержки.

Круглая телескопическая труба

Обтекаемое поперечное сечение и равномерные прочностные характеристики делают ее идеальным выбором для легких конструкций, таких как селфи-палки, рыболовные удочки и кронштейны для ручного освещения.

Прямоугольная телескопическая труба

Прямоугольное поперечное сечение обеспечивает отличную жесткость на кручение и стабильность, широко используется в опорах ножек телескопических столов, рамах рекламных щитов, опорах складских стеллажей и других деталях конструкций.

Овальная телескопическая труба

Овальное поперечное сечение обеспечивает легкий вес при сохранении хороших характеристик сопротивления кручению в плоскости, обычно используется в регулируемых кронштейнах ламп, стойках для вывесок и декоративных опорных кронштейнах.

Если вам требуются другие формы поперечного сечения или персональная настройка, пожалуйста, предоставьте проектные чертежи. Chalco может изготовить пресс-формы по вашим чертежам, чтобы точно удовлетворить потребности вашего проекта.

Выбор материалов для квадратных телескопических труб Chalco

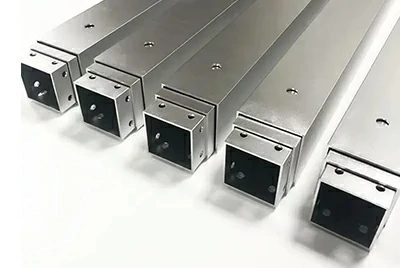

Квадратная телескопическая труба 6061-T651 (АД33-Т651)

Бесшовная алюминиевая квадратная труба 6061 (АД33) является одним из алюминиевых сплавов с наилучшим балансом прочности и технологичности. Она широко используется в промышленных кронштейнах, выставочных стендах и наружной рекламе, сочетая в себе отличную свариваемость и точность резки.

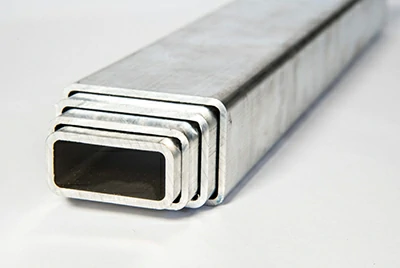

Тяжелая квадратная телескопическая труба 6005A-T6 (АД31-Т6)

Сплав 6005A обладает превосходной структурной прочностью и жесткостью. Он обычно используется в строительных лесах, трубных опорах и рамах тяжелого оборудования, обеспечивая стабильность и безопасность при высоких нагрузках.

Квадратная телескопическая труба 7075-T6 (В95-Т6)

7075 (В95) — это высокопрочный авиационный сплав с исключительной легкостью и характеристиками усталостной прочности. Он идеально подходит для высококачественных фотоштативов, снаряжения для экстремальных видов спорта и опорных конструкций авиамоделей.

Другие алюминиевые квадратные телескопические трубы

Квадратные телескопические трубы из других материалов

Если вам нужно узнать больше о характеристиках материалов или получить образцы для испытаний, пожалуйста, свяжитесь с нашей инженерной группой.

Технические характеристики квадратных телескопических труб

Перед созданием любой телескопической конструкции рациональность подбора размеров напрямую влияет на производительность, несущую способность и срок службы. Ниже приведен обзор основных элементов проектирования Chalco:

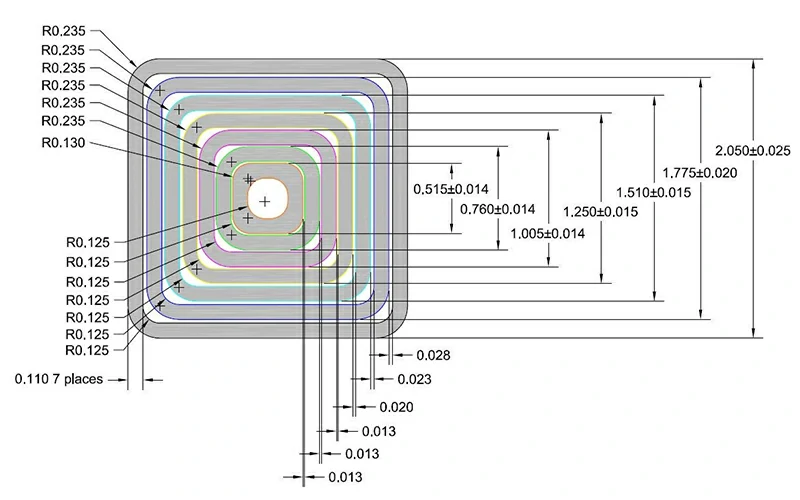

Зазор (Клиренс)

Для обеспечения скольжения требуется соответствующий зазор между внутренней стенкой внешней трубы и внешней стенкой внутренней трубы:

• Для алюминиевых труб малого диаметра (напр., 1" → 7/8") рекомендуется общий двусторонний зазор 0.013"–0.015" (0.33–0.38 мм).
• Для алюминиевых труб большого диаметра (напр., 2" → 1¾") рекомендуется зазор 0.030"–0.060" для легкой вставки или позиционирования.

Толщина стенок и соответствие прочности

Обычная толщина стенок для телескопических труб из алюминиевых сплавов:

• 0.040"–0.065": подходит для кронштейнов легкого оборудования, фотоустройств и простых уличных конструкций.
• 0.105"–0.125": подходит для тяжелых рам, опор знаков и дорожных конструкций.

Единообразие радиуса углов (R Matching)

Телескопические трубы должны быть изготовлены с использованием одного набора форм для обеспечения скольжения «угол в угол» без помех. Несоответствующие значения R могут вызвать заклинивание даже при правильных диаметрах.

Выбор метода фиксации и структуры

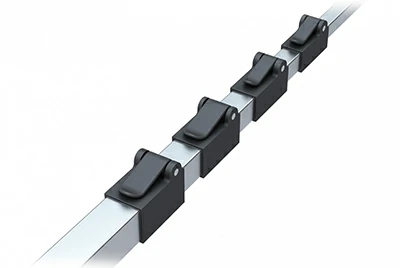

Скользящая посадка + пластиковые защелки / пружинные кнопки: подходят для фотоопор и портативных устройств.

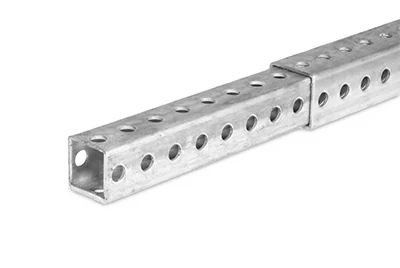

Предварительная перфорация + штифтовые системы: подходят для дорожных знаков, строительных лесов и промышленных рам.

Количество этапов телескопирования

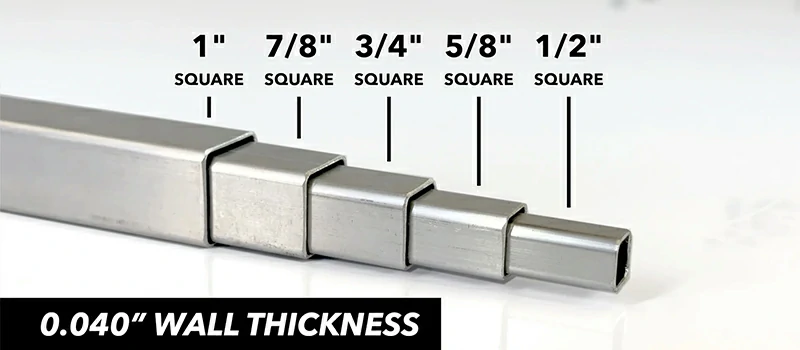

Стандартная 7-ступенчатая конфигурация включает секции 2", 1¾", 1½", 1¼", 1", ¾" и ½" от самой внешней к самой внутренней, что соответствует различным уровням нагрузки и коэффициентам выдвижения.

Контроль допусков

Чтобы обеспечить плавное, но не разболтанное скольжение, наружный диаметр каждого этапа должен соответствовать диапазону допусков от ±0.014" до ±0.025".

Chalco может обеспечить изготовление многоступенчатых конструкций и оптимизацию дизайна по запросу заказчика. Нажмите ниже, чтобы получить консультацию по размерам.

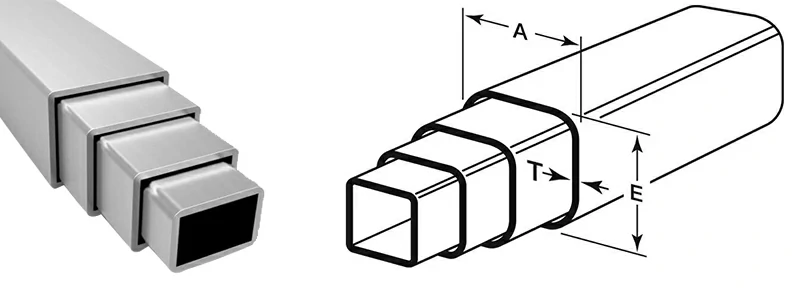

Таблица имперских размеров квадратных телескопических труб

Квадратные телескопические трубы с толщиной стенки 0.040″

Обычно используются в легких конструкционных деталях и портативном оборудовании, таком как стойки для освещения в фотографии, переносные выставочные стенды, ножки для складных уличных столов и стеллажи для кемпингового снаряжения.

Квадратные телескопические трубы с толщиной стенки 0.065″

Обычно используются в опорах для инструментов среднего размера, конструкциях тележек и системах направляющих для лабораторных рабочих станций, где требуется баланс прочности и характеристик скольжения.

Квадратные телескопические трубы с толщиной стенки 0.105″

Подходят для средне- и тяжелонагруженных применений, таких как промышленные леса, опоры для дорожных знаков и усиление механических конструкций.

Квадратные телескопические трубы с толщиной стенки 0.125″

Подходят для тяжелых подъемных систем, промышленных стационарных рам и модулей усиления зданий с высокими требованиями к сопротивлению изгибу.

Последовательность Номинальный размер Фактический наружный диаметр (дюймы) Толщина стенки t (дюймы) Допуск ± (дюймы)

Будь то легкая направляющая конструкция или тяжелая опорная рама, Chalco может предоставить квадратные телескопические трубы с различной толщиной стенок и соответствующими размерами, охватывающими полную цепочку спецификаций от ½″ до 2½″.

Мы поддерживаем резку по фиксированной длине, многоступенчатое сопряжение и быстрое прототипирование, чтобы помочь вам быстро создать оптимальное конструктивное решение.

Типовые области применения квадратных телескопических труб

Квадратные телескопические трубы благодаря своей структурной стабильности, регулируемости и простоте монтажа играют решающую роль во многих отраслях. Chalco предоставляет множество стандартных и индивидуальных спецификаций для полного удовлетворения потребностей в следующих сценариях:

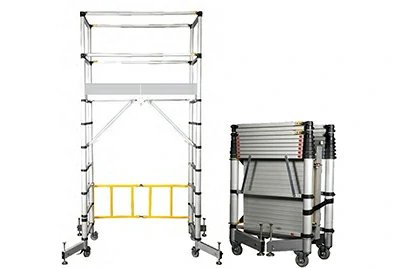

Строительство и промышленная поддержка

Для обеспечения несущей способности и быстрой сборки рекомендуются перфорированные трубы (стенка 0.105"–0.125") со штифтовыми замками.

Конкретные применения: опоры опалубки, каркасы строительных лесов, регулируемые промышленные опорные стержни

Вывески и системы общественной безопасности

Рекомендуются четырехсторонние телескопические трубы с перфорацией + основания колонн + U-образные штифтовые замки для поддержки быстрой разборки, сборки и стандартной замены.

Конкретные применения: дорожные знаки, ограничители высоты, направляющие стойки

Мебель и выставочные конструкции

Для легкой и гибкой регулировки используются неперфорированные телескопические квадратные трубы + пружинные кнопки / замки SQ-locks.

Конкретные применения: выставочные опоры, стеллажные опоры, ножки складных столов, рамы витрин

Фотографическое и осветительное оборудование

Рекомендуются телескопические трубы с толщиной стенки 0.040"-0.065" в сочетании с пластиковыми замками для удовлетворения двойных требований портативности и жесткости конструкции.

Типовые применения: стойки для освещения, штативы, кронштейны для камер, опоры для рельсов

Медицинское и лабораторное оборудование

Рекомендуются трубы из алюминиевых сплавов с анодированной поверхностью + пружинные кнопки для обеспечения безопасности, коррозионной стойкости и простоты эксплуатации.

Типовые применения: штативы для инфузий, мобильные кронштейны, изоляционные рамы

Спортивное и рекреационное оборудование

Для изготовления многоступенчатых телескопических систем часто применяются легкие и прочные сплавы 7001 (аналог по ГОСТ — В95) и 7005 (аналог по ГОСТ — 1915).

Ширина: 500мм - 2800мм

Типовые применения: регулируемое фитнес-оборудование, телескопические флагштоки, каркасы кемпинговых палаток

Будь то строительный эталон или переносной выставочный стенд, квадратные телескопические трубы Chalco могут быть настроены по структуре, аксессуарам и обработке поверхности по мере необходимости, чтобы помочь вашим продуктам достичь быстрого развертывания и эффективного применения.

Производственный процесс и обработка поверхности

Chalco обладает полной интегрированной производственной цепочкой: от литья алюминиевых слитков до экструзии профилей, телескопического сопряжения, обработки поверхности и сборки аксессуаров, обеспечивая точные, эффективные и настраиваемые решения для различных проектов телескопических конструкций.

Основной поток производственного процесса

Дизайн пресс-форм и литье алюминиевых слитков: Поддержка изготовления пресс-форм для квадратных, прямоугольных и овальных сечений для удовлетворения различных потребностей сопрягаемых структур.

Прецизионная экструзия: Предлагается широкий выбор алюминиевых сплавов, включая 6061 (ближайший аналог по ГОСТ — АД33), 6063 (ближайший аналог по ГОСТ — АД31), 6005 (ближайший аналог по ГОСТ — АД35) и 7075 (ближайший аналог по ГОСТ — В95), обеспечивающих стабильную толщину стенок и острые углы.

Растяжка и формовка: Используются процессы многократного волочения и правки для контроля отклонений размеров и равномерности толщины стенок.

Сопряженная обработка:

• Предварительное сверление (стандартный шаг отверстий 7/16″)
• Пробивка позиционирующих пазов
• Герметизация торцевых заглушек и предварительно установленные клепаные основания
• Резка по длине и лазерная нумерация

Сборка и тестирование труб: Каждый комплект телескопических труб проходит парную проверку и пробную сборку для обеспечения плавного скольжения, отсутствия помех и люфта.

Варианты методов обработки поверхности

Для адаптации к различным сценариям использования (воздействие на открытом воздухе, высокая влажность, высокое трение и т. д.) Chalco предлагает различные профессиональные виды обработки поверхности:

Пескоструйная обработка под высоким давлением или механическая полировка позволяют удалить дефекты поверхности, создавая нежную матовую или глянцевую текстуру и повышая общую эстетику. Часто используется в выставочных опорах, кронштейнах для электроники потребительского класса, фотографическом оборудовании и других продуктах с требованиями к визуальной текстуре.

Анодирование является наиболее часто используемым антикоррозийным и декоративным методом обработки алюминиевых сплавов, значительно повышающим твердость поверхности и износостойкость, а также предоставляющим множество вариантов цветов, таких как серебристый, черный и красный. Подходит для уличных конструкций, дисплейных систем, спортивного инвентаря и других областей применения с высокими требованиями к внешнему виду и атмосферостойкости.

Электростатическое напыление полимерного порошка образует толстое и износостойкое покрытие, обеспечивая богатое разнообразие цветов и текстур с отличной устойчивостью к ультрафиолету и коррозии. Широко используется в наружных рекламных конструкциях, мебельных системах, строительных компонентах и других долговечных атмосферостойких проектах.

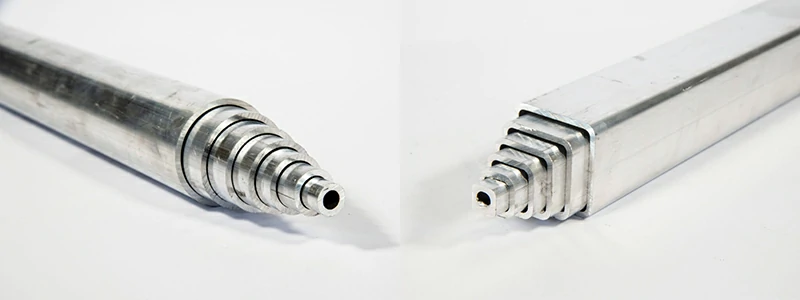

Круглые телескопические трубы против Квадратных телескопических труб

Круглые телескопические трубы превосходны в плане «плавности и гибкости» и обычно используются в легких и динамичных сценариях применения. Напротив, квадратные телескопические трубы доминируют в «структурной стабильности и модульной сборке» и являются предпочтительным выбором для тяжелых промышленных опорных конструкций. Chalco предоставляет полный спектр типов труб, аксессуаров и услуг по обработке для удовлетворения ваших комплексных потребностей от проектирования до установки.

Часто задаваемые вопросы (FAQ)

Каковы типичные области применения квадратных телескопических труб?

Квадратные телескопические трубы широко используются в регулируемых промышленных опорах, дорожных знаках, стеллажах для выставок, медицинских штангах, каркасах мобильного оборудования и других конструкциях, особенно подходящих для применений, требующих многократного выдвижения и втягивания или высокопрочной опоры.

Какие способы фиксации вы предлагаете? Как мне выбрать?

Chalco предлагает различные механизмы фиксации, включая пружинные кнопки (для легкой быстрой сборки), зажимные приспособления (для регулируемого позиционирования) и штифтовые системы (для тяжелых условий эксплуатации). Если для вас в приоритете удобство регулировки, выбирайте пружинные кнопки; для высоконагруженных стационарных конструкций мы рекомендуем использовать комбинацию штифта и предварительно просверленного отверстия.

Почему так важен «зазор сопряжения» телескопических труб?

Зазор сопряжения определяет плавность телескопического скольжения и стабильность конструкции. Слишком маленький зазор может привести к заклиниванию, а слишком большой — к раскачиванию и расшатыванию. Каждый комплект телескопических труб Chalco проходит строгий контроль допусков и зазоров для обеспечения плавного вставления и извлечения без люфта, что делает их особенно подходящими для многоступенчатых высокоточных конструкций.

Можете ли вы изготовить другое количество секций или нестандартные размеры?

Да! Мы поддерживаем односекционные, двухсекционные, трехступенчатые и многоступенчатые телескопические комбинации. Вам нужно только предоставить целевые размеры в разложенном виде или эскиз, и мы поможем с дизайном и предоставим услуги по тестированию образцов.

Предоставляете ли вы, помимо труб, аксессуары и компоненты для установки?

Да, Chalco предоставляет комплексные интегрированные решения «труба + замок + соединитель», включая основания колонн, угловые кронштейны, заклепки, пружинные кнопки, зажимы и т. д., для удовлетворения различных потребностей в сборке, облегчая быстрый монтаж и повышая эффективность.

Что если нужного мне размера нет в вашем существующем списке?

Добро пожаловать к нам для индивидуального заказа! Chalco предлагает услуги по изготовлению пресс-форм по индивидуальному заказу, поддерживает прототипирование малых партий и может корректировать конструкции в соответствии с вашими сопрягаемыми структурами или чертежами.

Могу ли я приобрести только внутренние или только внешние трубы?

Конечно. Мы можем предоставить внутренние или внешние трубы любой ступени отдельно и помочь в проверке сопрягаемых размеров для обеспечения совместимости с вашей существующей конструкцией.

Независимо от того, ищете ли вы стандартные детали или индивидуальные многоступенчатые телескопические системы и подходящие аксессуары, Chalco может предоставить вам эффективные решения и техническую поддержку.
